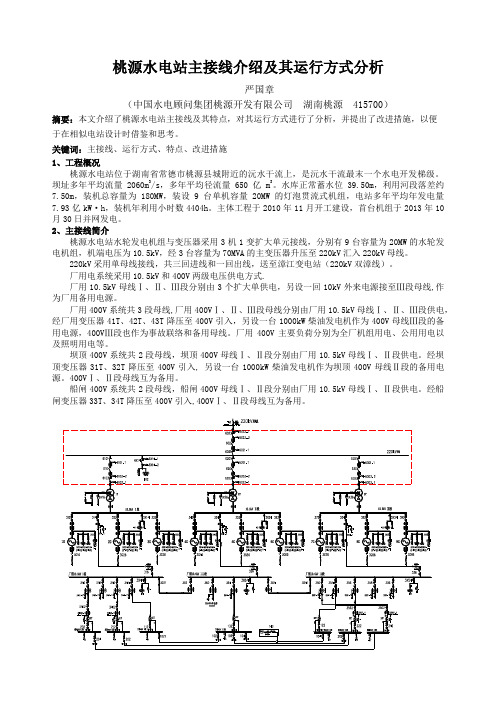

桃源水电站主接线介绍及其运行方式分析严国章（中国水电顾问集团桃源开发有限公司湖南桃源 415700）摘要：本文介绍了桃源水电站主接线及其特点，对其运行方式进行了分析，并提出了改进措施，以便于在相似电站设计时借鉴和思考。
关键词：主接线、运行方式、特点、改进措施1、工程概况桃源水电站位于湖南省常德市桃源县城附近的沅水干流上，是沅水干流最末一个水电开发梯级。
坝址多年平均流量2060m3/s，多年平均径流量650亿m3。
水库正常蓄水位39.50m，利用河段落差约7.50m，装机总容量为180MW，装设9台单机容量20MW的灯泡贯流式机组，电站多年平均年发电量7.93亿kW·h，装机年利用小时数4404h。
主体工程于2010年11月开工建设，首台机组于2013年10月30日并网发电。
2、主接线简介桃源水电站水轮发电机组与变压器采用3机1变扩大单元接线，分别有9台容量为20MW的水轮发电机组，机端电压为10.5kV，经3台容量为70MVA的主变压器升压至220kV汇入220kV母线。
220kV采用单母线接线，共三回进线和一回出线，送至漳江变电站（220kV双漳线）。
厂用电系统采用10.5kV和400V两级电压供电方式.厂用10.5kV母线Ⅰ、Ⅱ、Ⅲ段分别由3个扩大单供电，另设一回10kV外来电源接至Ⅲ段母线,作为厂用备用电源。
厂用400V系统共3段母线,厂用400VⅠ、Ⅱ、Ⅲ段母线分别由厂用10.5kV母线Ⅰ、Ⅱ、Ⅲ段供电，经厂用变压器41T、42T、43T降压至400V引入，另设一台1000kW柴油发电机作为400V母线Ⅲ段的备用电源，400VⅢ段也作为事故联络和备用母线。
厂用400V主要负荷分别为全厂机组用电、公用用电以及照明用电等。
坝顶400V系统共2段母线，坝顶400V母线Ⅰ、Ⅱ段分别由厂用10.5kV母线Ⅰ、Ⅱ段供电。
经坝顶变压器31T、32T降压至400V引入, 另设一台1000kW柴油发电机作为坝顶400V母线Ⅱ段的备用电源。
桃源水电站概况（一）项目概况桃源水电站为低水头径流式电站，是沅水干流最末一个水电开发梯级。
电站上游距凌津滩水电站约38km，坝址控制流域面积86700km2，多年平均流量2060m3/s。
电站水库正常蓄水位为39.50m，总装机容量为180MW，采用9台单机容量20MW的贯流式机组，机组额定水头5.6m，电站多年平均年发电量7.93亿kWh，装机年利用小时数4404h，工程总投资269040万元（不含送出工程）。
枢纽工程主要由泄洪闸、土石副坝、电站厂房、船闸等建筑物组成。
枢纽工程等别为二等，工程规模为大(2)型。
工程枢纽布置横跨双洲岛，采用分期导流方式，利用双洲岛作为纵向围堰，一期围右岸汊河，主要工程包括：右岸副坝、右11孔泄洪闸、厂房、船闸；二期围左岸主河床，主要工程包括：左14孔泄洪闸、左岸副坝。
工程项目于2010年8月由湖南省发改委核准，2010年10月开工，首台机组计划于2013年6月发电，2014年10月9台机组全部投产发电。
2012年防洪度汛工作湖南是全国水患重灾区，沅水流域集水面积大、坡降陡，洪峰流量居湖南四水（湘资沅澧）之首。
为了确保桃源县城人民群众生命财产和桃源水电站建设安全，公司始终将防洪度汛工作当作头等大事来抓。
一是建立防洪体系。
成立了由公司主要负责人为指挥长、桃源县政府分管副县长为政委、总承包项目部主要负责人为常务副指挥长，各参建单位主要负责人为副指挥长的桃源水电站防汛指挥部，下设水情预报、工程技术、治安、通讯和后勤等五个组，全面负责电站防汛度汛工作。
二是科学制定预案。
根据沅水及桃源水电站建设的特点，以总包为主科学制定了电站防汛度汛方案和应急预案，获常德市防汛抗旱指挥部审查批准，并进行了全方位的演练。
三是努力争取支持。
由于桃源水电站一期施工围堰防洪标准仅为11400 m3/s（两年一遇为19000 m3/s），为了有效利用上游已建13座水电站的库容削减洪峰，公司会同桃源水电站建设协调指挥部向省防指专题报告，并多次赴省水利厅汇报，提出了上游水库群根据降水实况提前预泄错峰的方案，得到了上级防指的大力支持，成功地将五强溪下泄流量控制在10000 m3/s 左右，为工程施工赢得了宝贵时间。
