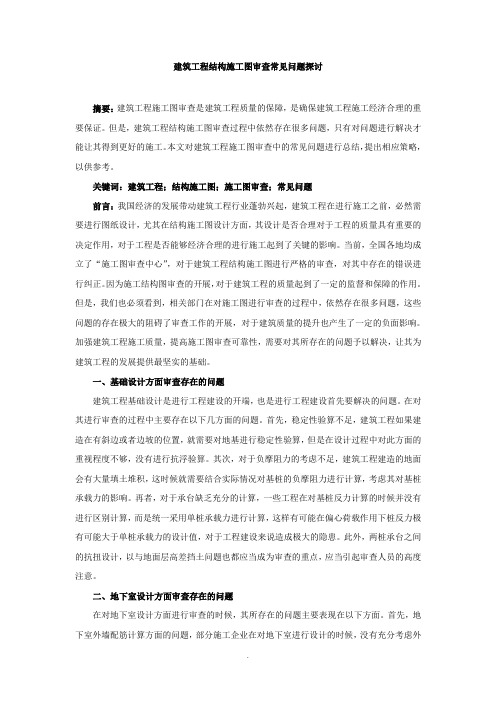

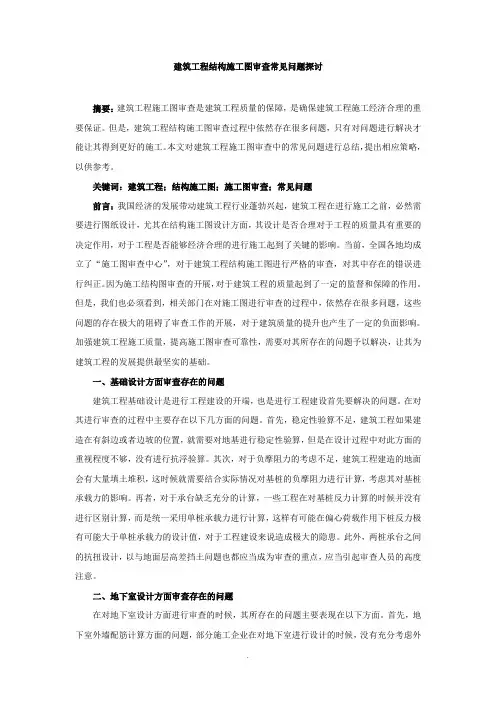

建筑工程结构施工图审查常见问题探讨摘要：建筑工程施工图审查是建筑工程质量的保障，是确保建筑工程施工经济合理的重要保证。
但是，建筑工程结构施工图审查过程中依然存在很多问题，只有对问题进行解决才能让其得到更好的施工。
本文对建筑工程施工图审查中的常见问题进行总结，提出相应策略，以供参考。
关键词：建筑工程；结构施工图；施工图审查；常见问题前言：我国经济的发展带动建筑工程行业蓬勃兴起，建筑工程在进行施工之前，必然需要进行图纸设计，尤其在结构施工图设计方面，其设计是否合理对于工程的质量具有重要的决定作用，对于工程是否能够经济合理的进行施工起到了关键的影响。
当前，全国各地均成立了“施工图审查中心”，对于建筑工程结构施工图进行严格的审查，对其中存在的错误进行纠正。
因为施工结构图审查的开展，对于建筑工程的质量起到了一定的监督和保障的作用。
但是，我们也必须看到，相关部门在对施工图进行审查的过程中，依然存在很多问题，这些问题的存在极大的阻碍了审查工作的开展，对于建筑质量的提升也产生了一定的负面影响。
加强建筑工程施工质量，提高施工图审查可靠性，需要对其所存在的问题予以解决，让其为建筑工程的发展提供最坚实的基础。
一、基础设计方面审查存在的问题建筑工程基础设计是进行工程建设的开端，也是进行工程建设首先要解决的问题。
在对其进行审查的过程中主要存在以下几方面的问题。
首先，稳定性验算不足，建筑工程如果建造在有斜边或者边坡的位置，就需要对地基进行稳定性验算，但是在设计过程中对此方面的重视程度不够，没有进行抗浮验算。
其次，对于负摩阻力的考虑不足，建筑工程建造的地面会有大量填土堆积，这时候就需要结合实际情况对基桩的负摩阻力进行计算，考虑其对基桩承载力的影响。
再者，对于承台缺乏充分的计算，一些工程在对基桩反力计算的时候并没有进行区别计算，而是统一采用单桩承载力进行计算，这样有可能在偏心荷载作用下桩反力极有可能大于单桩承载力的设计值，对于工程建设来说造成极大的隐患。
结构专业施工图审查过程中的常见问题讨论结构专业施工图审查过程中的常见问题讨论1、什么样的结构专业施工图才算完整？答：一套完整的结构专业施工图除满足建设部颁布的《建筑工程设计文件编制深度规定》外，还要满足以下条件：(1) 是指导施工的设计文件，施工单位和监理能按照图纸准确地实现工程师的设计意图。
(2) 让审查工程师能明白无误的了解与结构设计相关的一些基本信息：如在设计总说明中注明风荷载和雪荷载的取值、场地土的类别、抗震设防烈度等。
(3) 让业主明白该楼房在使用期间的注意事项：如在设计总说明中注明“未经技术鉴定或设计许可，不得改变结构的用途和使用环境”、“楼面允许的装修荷载”等。
2、现阶段结构专业在施工图审查中的把握尺度是什么？答：结构专业施工图审查的目的就是保证房屋结构在设计寿命内的安全性，对结构的经济性一般没有要求。
例如：框架结构的抗震等级本应是四级而设计人为提高到三级，这是允许的。
但是反过来，如果抗震等级本应是三级的框架而设计定为四级则是违反了强条。
3、在结构设计总说明中应注意的问题有哪些？答：结构设计总说明是整套施工图的纲领性文件，该部分违反强条的概率占总数的70~80%，所以应引起高度的重视，常易出现的问题是漏写或错写了以下内容：(1) 设计使用年限（一般是50年）GB50068-2001: 1.0.5(强条)(2) 建筑结构安全等级（一般是二级）GB50068-2001:1.0.8(强条)(3) 基础设计等级（甲、乙、丙级）GB50007-2002: 3.0.1桩基安全等级（一、二、三级）〔一般≥20层为一级〕JGJ94-94 :3.3.3(4) 肇庆市的设防烈度为6度。
GB50011-2001: 1.0.2、1.0.4(强条)医院，学校提高一级。
(5) 建筑抗震设防分类（一般为丙类一般商住楼）GB50011-2001: 3.1.1(强条)(6) 建筑的场地类别（Ⅰ、Ⅱ、Ⅲ、Ⅳ类）―――根据地质资料确定GB50011-2001: 4.1.6(强条)(7) 楼、屋面设计荷载―――根据建施工图具体使用功能确定GB50009-2001:4.1.1 4.3.1(强条)①应注意二次装修荷载。
结构专业施工图审查常见问题北京市工业设计研究院审图所肖振忠一、基本理念问题施工图设计文件中，设计依据及结构计算要求应分别按《北京市建筑工程施工图设计文件技术审查要点（2011年版）》第3.2.2及第3。
2。
3条执行，并应特别注意，所有计算机计算结果，应经分析判断确认其合理有效后方可用于工程设计。
有些设计人不加分析判断就生搬套用计算结果，甚至直接采用计算机出图并疏于校对审核，笔者认为这是设计理念上的肤浅与盲从,是不负责任的，也是有很大风险的，设计中应予以杜绝。
二、结构的规则性问题规则性设计是结构设计中的最重要内容之一。
多层结构也应注意结构的规则性，有些设计者认为只有高层结构才应注意结构的规则性而忽略多层结构，这是不正确的。
《抗规》表3。
4.3—1及表3.4.3-2分别列举的三平三竖不规则类型，设计人员应认真熟悉.达到其中一至两项的应为不规则结构，应采取相应的加强措施。
达到三项（或两项且其中一项很严重）时应为特别不规则,此时若是高层结构即应列入超限审查范畴，如是多层，也不能忽略,应按《抗规》3。
4.4-3条规定专门研究并采取有效的加强措施。
另外，结构规则性应该从方案阶段就介入和关注，这阶段能够改善是事半功倍的.三、关于双向地震与偶然偏心偶然偏心，在《高规》中出现两次，一次是4。
3.3条：规定计算单向地震时应考虑偶然偏心的影响,言外之意就是双向地震与偶然偏心可以不同时考虑。
另一次是3.4。
5条，规定在考虑偶然偏心影响的规定水平地震作用下，楼层竖向构件的最大水平位移和层间位移，不宜大于该楼层平均值的1.2倍，这意味着,高层位移和承载力计算时都应考虑偶然偏心。
双向地震，《抗规》5。
1。
1—3条规定：质量和刚度分布明显不对称的结构，应计入双向水平地震作用下的扭转影响.我们审查中在尺度把握上的标准是，在规定水平力偶偏下（多层可以不计偶偏)，多数层位移比超过1。
3时，应计入双向地震影响，因为规范没有明确规定,这也只是一种参考尺度。
建筑工程结构施工图设计常见问题与对策探讨随着建筑工程的发展，结构施工图设计已成为工程建设中不可或缺的部分。
在进行结构施工图设计时，设计人员可能会遇到一些常见的问题，因此需要考虑适当的对策来解决这些问题。
问题一：施工图纸的质量不够高解决办法：设计人员应该在施工图纸的设计过程中注重细节，确保细节准确、详尽、精细，避免出现技术错误，增强施工图纸的质量。
此外，设计人员还应该积极接受相关部门的反馈和建议，不断进行修改和升级，确保最终成果达到最佳效果。
问题二：设计图与实际施工条件不符解决办法：设计人员需要充分考虑实际施工条件，尤其是现场环境、施工人员和设备条件等，以确保设计图的质量符合实际施工条件。
在设计方案的选择、施工材料的选择和施工方法的选择等方面考虑全面，以提高施工效率和质量。
此外，设计人员还应该与施工方、监理方等相关部门积极沟通，确保设计图与实际施工条件相符。
解决办法：设计人员应该遵循相关标准和规范，确保施工图的标准、尺寸和表达方式统一。
在图纸标注中，应该注意标注的位置、字体、大小等要求，确保图纸标注准确，符合规范。
问题四：施工图中的计算错误和差错解决办法：在进行施工图设计时，设计人员需要仔细计算，并反复核对，确保计算的准确性和可靠性。
在出现审查意见或设计差错时，设计人员需要及时进行修改和改进。
问题五：施工图在交接前未进行全面检查解决办法：在交接前，设计人员需要进行全面检查，确保施工图的质量和完整性。
在检查过程中，应该注意图纸的清晰度以及标注的准确性。
如有问题，应及时进行整改和修改，确保最终交接的施工图达到规定的质量标准。
结论：在进行结构施工图设计时，设计人员需要充分考虑实际施工条件，遵循相关标准和规范，注重细节，确保计算和表达的准确性和可靠性。
在设计过程中，与相关部门积极沟通，及时修正和改进，以确保最终的施工图达到规定的质量标准。
结构专业施工图审查疑难问题解答随着科技的发展和建筑行业的不断壮大，结构专业施工图审查成为了建筑领域中不可或缺的一项重要工作。
但是，即使是资深的专业人员也难免遇到一些疑难问题。
本文将从实践角度出发，结合常见的错误案例，分享一些常见的解决方案以及技巧，希望能够帮助大家更好地理解结构专业施工图审查中的一些疑难问题。
1. 钢筋标号标注不规范在结构专业施工图审查中，经常会遇到钢筋标号标注不规范的问题。
这不仅会给后续的施工带来不必要的麻烦，还有可能导致安全隐患。
解决方案为了避免这种问题，需要关注以下几个方面：•标注的位置和字号要求符合国家标准，易于识别。
•善用表格和图形符号，尽可能展示得更加精确和简明。
•标注要精确，符合设计意图。
例如，钢筋的直径、类型、长度以及安装位置等必须标注正确。
2. 结构细节设计不合理在施工图审查过程中，经常会遇到结构细节设计不合理的问题。
这种情况下，结构的主体设计可能较为完善，但是在细节上出现了一些问题。
解决方案为了避免这种问题，需要关注以下几个方面：•考虑实际情况，例如施工的可行性和安全性等问题。
•优化设计，尽量避免不必要的细节设计，保证设计简洁明了。
•注意材料的选择，避免出现不合适的情况，例如热膨胀系数不一致，导致结构扭曲等问题。
3. 原有结构方案不满足施工实际情况在施工图审查中，可能会出现原有结构方案不满足施工实际情况的情况。
这需要我们对原有方案进行优化和调整，以达到实际情况的要求。
解决方案为了避免这种问题，需要关注以下几个方面：•在设计中考虑材料和施工的可行性，保证方案的实用性。
•在设计和施工过程中，与业主、建设单位和监理单位建立有效的沟通渠道，及时解决遇到的问题。
•在施工时，现场工程师必须根据具体情况进行实时调整，如有必要就要及时修改设计方案。
4. 地下室结构设计不够合理在现在的城市中，越来越多的建筑采用地下室的结构设计，但这也经常会出现地下室结构设计不够合理的问题。
这种情况下，如不及时处理，不仅会给施工带来极大的麻烦，还有可能导致安全事故。
结构施工图审查中常见问题总结结构施工图审查中常见问题总结.1 常见的违反国家颁布的相关法律、法规规定的问题常见的违反国家颁布的相关法律、法规规定的问题建筑工程勘察设计活动应当严格遵守国家颁布的《建筑法》、《建筑工程质量管理条例》、《建筑工程安全生产管理条例》、《建筑工程勘察设计管理条例》和地方有关技术政策文件的规定。
在设计文件审查中常发现有下列问题违反有关法律法规的规定(违反这些规定将面临处罚问题:1.1 未按勘察成果设计问题:国务院2000年1月颁发的《建设工程质量管理条例》第二十一条规定“设计单位应根据勘察成果文件进行建设工程设计”。
施工图审查中发现有些工程设计时的参数取值与勘察报告不符,如地基承载力特征值、桩基础和支护结构的计算参数、地下水位等。
出现该问题的原因主要在于设计人员根据个人的经验确定设计参数,且未与勘察单位协调调整补充相关资料,设计人员以为勘察报告中的设计参数不合理时,应与勘察单位协调,对勘察报告进行修改。
最常见问题的是设计所采用的地下水位与勘察结果不符,按照勘察结果抗浮或者地下室底板算不下来的时候自己假设一个水位进行计算,水位取值一定要经过勘察单位核实确认。
认。
1.2 采用指定产品问题:《中华人民共和国建筑法》第57条规定“设计文件选用的建筑材料、建筑构配件和设备,不得指定生产厂、供应商”。
但有些结构施工图设计中的砼外加剂、建筑构配件却指定了生产厂家或者供应商(如在图中注明采用某某厂生产的UEA 、某某厂生产结构胶、采用某种牌号的铝型材等,装修工程和加固工程设计图中出现该问题的机会较多。
工程设计图中出现该问题的机会较多。
1.3 地基基础设计问题:桩型及其施工工艺的选择应与实际环境、地质条件相适应,应考虑挤土、振动、噪音可能对周边造成的影响,符合环保、施工安全的有关要求。
具体规定详见省厅文件《福建省建筑地基基础技术政策公告》(闽建科〔2002〕46号规定,不符合该文规定时应进行专门论证并应经有关部门审批(有砂、碎卵石含水层中采用人碎卵石含水层中采用人工挖孔桩的问题较为突出,今年年初施工图审查质量检查时就发现有两个工程存在该问题。

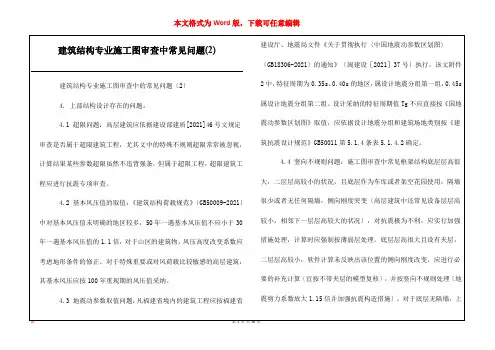

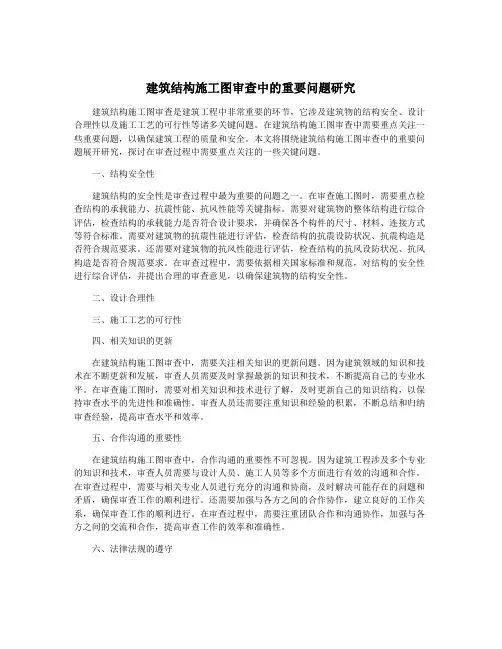

建筑结构施工图审查中的重要问题研究建筑结构施工图审查是建筑工程中非常重要的环节，它涉及建筑物的结构安全、设计合理性以及施工工艺的可行性等诸多关键问题。
在建筑结构施工图审查中需要重点关注一些重要问题，以确保建筑工程的质量和安全。
本文将围绕建筑结构施工图审查中的重要问题展开研究，探讨在审查过程中需要重点关注的一些关键问题。
一、结构安全性建筑结构的安全性是审查过程中最为重要的问题之一。
在审查施工图时，需要重点检查结构的承载能力、抗震性能、抗风性能等关键指标。
需要对建筑物的整体结构进行综合评估，检查结构的承载能力是否符合设计要求，并确保各个构件的尺寸、材料、连接方式等符合标准。
需要对建筑物的抗震性能进行评估，检查结构的抗震设防状况、抗震构造是否符合规范要求。
还需要对建筑物的抗风性能进行评估，检查结构的抗风设防状况、抗风构造是否符合规范要求。
在审查过程中，需要依据相关国家标准和规范，对结构的安全性进行综合评估，并提出合理的审查意见，以确保建筑物的结构安全性。
二、设计合理性三、施工工艺的可行性四、相关知识的更新在建筑结构施工图审查中，需要关注相关知识的更新问题。
因为建筑领域的知识和技术在不断更新和发展，审查人员需要及时掌握最新的知识和技术，不断提高自己的专业水平。
在审查施工图时，需要对相关知识和技术进行了解，及时更新自己的知识结构，以保持审查水平的先进性和准确性。
审查人员还需要注重知识和经验的积累，不断总结和归纳审查经验，提高审查水平和效率。
五、合作沟通的重要性在建筑结构施工图审查中，合作沟通的重要性不可忽视。
因为建筑工程涉及多个专业的知识和技术，审查人员需要与设计人员、施工人员等多个方面进行有效的沟通和合作。
在审查过程中，需要与相关专业人员进行充分的沟通和协商，及时解决可能存在的问题和矛盾，确保审查工作的顺利进行。
还需要加强与各方之间的合作协作，建立良好的工作关系，确保审查工作的顺利进行。
在审查过程中，需要注重团队合作和沟通协作，加强与各方之间的交流和合作，提高审查工作的效率和准确性。

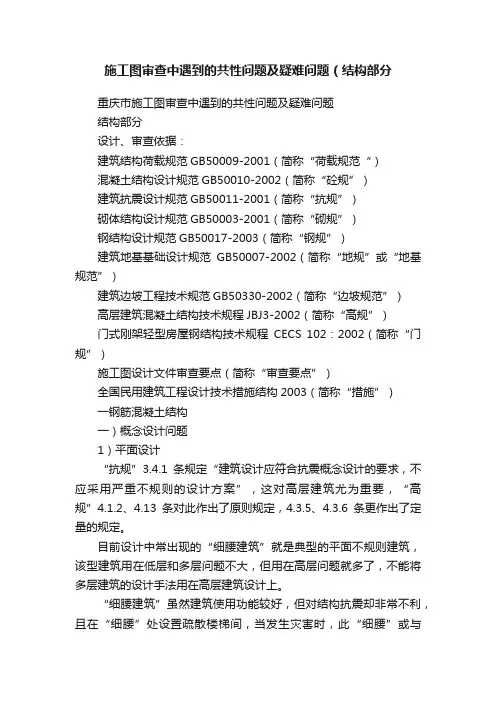

施工图审查中遇到的共性问题及疑难问题（结构部分重庆市施工图审查中遇到的共性问题及疑难问题结构部分设计、审查依据：建筑结构荷载规范GB50009-2001（简称“荷载规范“）混凝土结构设计规范GB50010-2002（简称“砼规”）建筑抗震设计规范GB50011-2001（简称“抗规”）砌体结构设计规范GB50003-2001（简称“砌规”）钢结构设计规范GB50017-2003（简称“钢规”）建筑地基基础设计规范GB50007-2002（简称“地规”或“地基规范”）建筑边坡工程技术规范GB50330-2002（简称“边坡规范”）高层建筑混凝土结构技术规程JBJ3-2002（简称“高规”）门式刚架轻型房屋钢结构技术规程CECS 102：2002（简称“门规”）施工图设计文件审查要点（简称“审查要点”）全国民用建筑工程设计技术措施结构2003（简称“措施”）一钢筋混凝土结构一）概念设计问题1）平面设计“抗规”3.4.1条规定“建筑设计应符合抗震概念设计的要求，不应采用严重不规则的设计方案”，这对高层建筑尤为重要，“高规”4.1.2、4.13条对此作出了原则规定，4.3.5、4.3.6条更作出了定量的规定。
目前设计中常出现的“细腰建筑”就是典型的平面不规则建筑，该型建筑用在低层和多层问题不大，但用在高层问题就多了，不能将多层建筑的设计手法用在高层建筑设计上。
“细腰建筑”虽然建筑使用功能较好，但对结构抗震却非常不利，且在“细腰”处设置疏散楼梯间，当发生灾害时，此“细腰”或与“细腰”连接的廊道一旦破坏，后果极为严重。
该型建筑违反“抗规”3.4.1条和高规4.1.2、4.1.3、4.3.6条规定，大多也不满足“高规”4.3.5条规定。
由于楼板（传递水平力的主要构件）不满足4.3.6条规定，它不能把房屋所承受的水平荷载有效传到各抗侧力构件上去，用现有电算程序算出的结果不能真实反映实际情况。
因此重申：高层建筑设计应严格遵守“抗规”、“高规”有关平面布置要求的规定，特别是核心筒（楼电梯筒）周围应布置足够宽度的楼板，筒周边墙体特别是疏散楼梯间墙体不应对外临空。
