N和和N等几种UPS供电方式.docx

N和+和N+等几种U P S供电方式This manuscript was revised by the office on December 10, 2020.工业 UPS 常用案例分析摘要本文列举了能源（含石油、化工、煤炭及煤化工）行业用户现场应用工业UPS 的一些案例，对其中涉及的操作和运行维护等问题进行阐述，比较各个方案的不同差异和适用范围，为设备维护管理者提供工业UPS 系统整体电源保护解决方案一些建议和思路。

关键词：工业UPS 案例分析并机系统供电系统前言典型工业 UPS 系统常用的电源保护解决方案包括单机系统、并机系统、2N（双母线）供电系统。

如何选择合适的供电方案，起决于系统所带负载的特点和重要性。

对于运行当中可以有计划中断或停止运行的设备，可以选用单机供电；对于运行当中不能停电的重要单电源负载，选用并机供电；对于可以接入两路 UPS 电源的负载，优先选用 2N（双母线）供电方案。

本文从现场应用案例入手，通过操作和运行维护阐述，提供工业 UPS 系统供电解决方案的一些建议和思路。

1 单机系统的应用单机系统是能源行业应用最多的解决方案，根据 UPS 的设计，单机运行 UPS 主机本体可以进行系统不停电维护。

1.1 UPS 单机供电方案四种工作状态单机运行供电方案的各点交流负载独立地由一台 UPS 提供动力保护，不停电维护是通过切换到手动维修旁路退出运行当中的 UPS 主机，进行不停电维护的。

手动维修旁路的切换，可以进行无中断的“先通后断”切换过程，不会引起负载中断供电的问题。

实现主机、旁路之间的无间断切换过程。

如下图（图 1：UPS 单机供电方案四种工作状态）所示，UPS 单机供电方案四种工作状态所对应的开关操作顺序为：图 1：UPS 单机供电方案四种工作状态1 正常工作Q1、Q2、Q4、Q5、BAT MCB 在接通位置，Q3 闭锁在断开位置。

UPS 通过整流器、逆变器、逆变静态开关向负载供电，同时向电池进行充电管理。

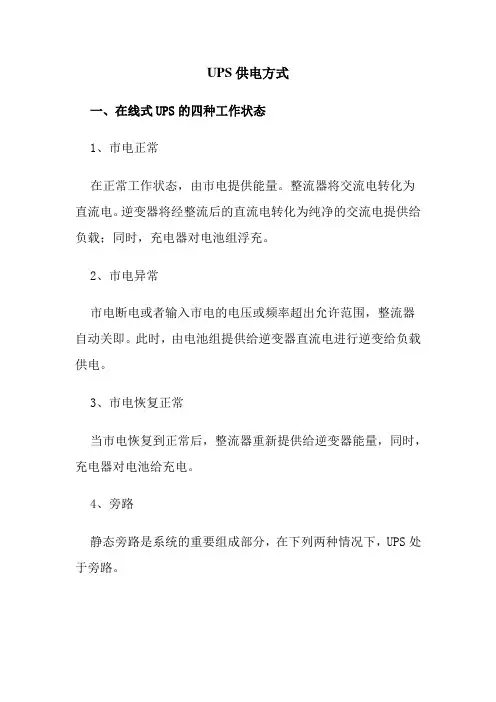

UPS供电方式一、在线式UPS的四种工作状态1、市电正常在正常工作状态，由市电提供能量。

整流器将交流电转化为直流电。

逆变器将经整流后的直流电转化为纯净的交流电提供给负载；同时，充电器对电池组浮充。

2、市电异常市电断电或者输入市电的电压或频率超出允许范围，整流器自动关即。

此时，由电池组提供给逆变器直流电进行逆变给负载供电。

3、市电恢复正常当市电恢复到正常后，整流器重新提供给逆变器能量，同时，充电器对电池给充电。

4、旁路静态旁路是系统的重要组成部分，在下列两种情况下，UPS处于旁路。

∙当负载超载、短路（实际上可以看成是一种严重的超载）或者逆变器故障，为了保证不中断对负载的供电，静态旁路开关动作，由市电直接对负载供电。

∙维修或测试时，为了安全操作，将维修旁路开关闭合，把UPS系统隔离，做这种切换可保证对负载不间断供电。

二、双机主备冗余供电方式很明显，UPS处于旁路工作状态时，计算机等负载不受UPS保护。

此时，如果发生交流电中断、过压等故障，就将造成计算机等负载电源供应中断或设备损坏。

因此，很自然想到用一台 UPS 的输出作为另一台 UPS主机的静态旁路电源，这就是双机主备冗余供电，也叫双机串联冗余供电。

1、工作原理简述（1）正常情况下：计算机等负载的工作电源由UPS主机的逆变器提供，备机处于空载运行状态。

（2）主机故障：主机故障，主权转为旁路供电，此时备机的逆变器输出通过主机静态旁路开关供给计算机等负载电源。

主机故障转为旁路在毫微秒的时间内完成，不会产生负载电源中断。

（3）备机故障：备机故障，备机转为旁路。

此时主权的静态旁路输入的不再是备机的逆变器输出，而是交流电经过备机的静态旁路开关供给。

此时相当于生机单机工作。

（4）主、备机同时故障；主、备机同时故障，主、备机同时转为旁路工作，交流电经过各机的静态旁路开关，再经主机的静态旁路开关供给计算机等负载电源。

当然，主、备机同时故障的可能性极小。

2、优缺点（1）优点安装方便，易于实现；只要主机具有独立的静态旁路输入口，就可以很容易地实现主、备机冗余供电。

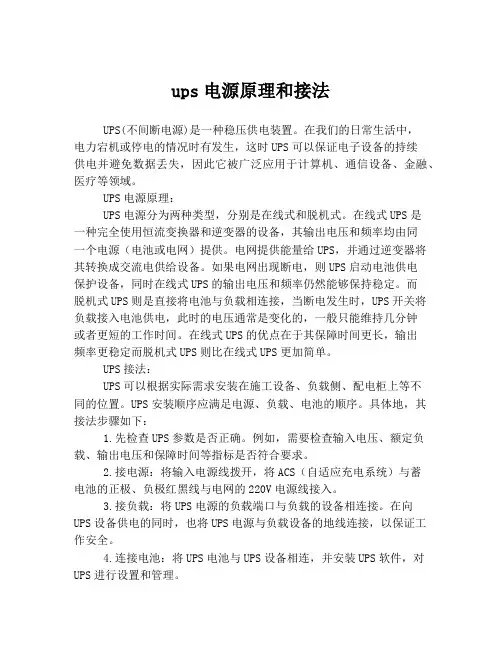

ups电源原理和接法UPS(不间断电源)是一种稳压供电装置。

在我们的日常生活中，电力宕机或停电的情况时有发生，这时UPS可以保证电子设备的持续供电并避免数据丢失，因此它被广泛应用于计算机、通信设备、金融、医疗等领域。

UPS电源原理：UPS电源分为两种类型，分别是在线式和脱机式。

在线式UPS是一种完全使用恒流变换器和逆变器的设备，其输出电压和频率均由同一个电源（电池或电网）提供。

电网提供能量给UPS，并通过逆变器将其转换成交流电供给设备。

如果电网出现断电，则UPS启动电池供电保护设备，同时在线式UPS的输出电压和频率仍然能够保持稳定。

而脱机式UPS则是直接将电池与负载相连接，当断电发生时，UPS开关将负载接入电池供电，此时的电压通常是变化的，一般只能维持几分钟或者更短的工作时间。

在线式UPS的优点在于其保障时间更长，输出频率更稳定而脱机式UPS则比在线式UPS更加简单。

UPS接法：UPS可以根据实际需求安装在施工设备、负载侧、配电柜上等不同的位置。

UPS安装顺序应满足电源、负载、电池的顺序。

具体地，其接法步骤如下：1.先检查UPS参数是否正确。

例如，需要检查输入电压、额定负载、输出电压和保障时间等指标是否符合要求。

2.接电源：将输入电源线拨开，将ACS（自适应充电系统）与蓄电池的正极、负极红黑线与电网的220V电源线接入。

3.接负载：将UPS电源的负载端口与负载的设备相连接。

在向UPS设备供电的同时，也将UPS电源与负载设备的地线连接，以保证工作安全。

4.连接电池：将UPS电池与UPS设备相连，并安装UPS软件，对UPS进行设置和管理。

总的来说，UPS电源源原理和接法可以保证各种电子设备在断电或电压不稳的情况下得到持续的稳定供电，使得我们的工作生活更加便捷、高效。

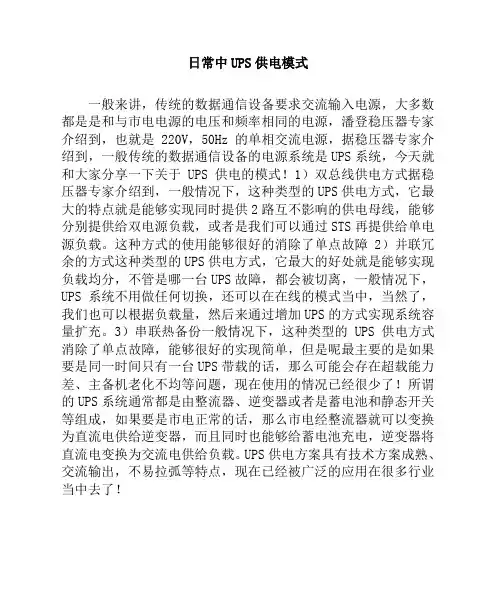

日常中UPS供电模式
一般来讲，传统的数据通信设备要求交流输入电源，大多数都是是和与市电电源的电压和频率相同的电源，潘登稳压器专家介绍到，也就是220V，50Hz的单相交流电源，据稳压器专家介绍到，一般传统的数据通信设备的电源系统是UPS系统，今天就和大家分享一下关于UPS供电的模式！1）双总线供电方式据稳压器专家介绍到，一般情况下，这种类型的UPS供电方式，它最大的特点就是能够实现同时提供2路互不影响的供电母线，能够分别提供给双电源负载，或者是我们可以通过STS再提供给单电源负载。

这种方式的使用能够很好的消除了单点故障2）并联冗余的方式这种类型的UPS供电方式，它最大的好处就是能够实现负载均分，不管是哪一台UPS故障，都会被切离，一般情况下，UPS系统不用做任何切换，还可以在在线的模式当中，当然了，我们也可以根据负载量，然后来通过增加UPS的方式实现系统容量扩充。

3）串联热备份一般情况下，这种类型的UPS供电方式消除了单点故障，能够很好的实现简单，但是呢最主要的是如果要是同一时间只有一台UPS带载的话，那么可能会存在超载能力差、主备机老化不均等问题，现在使用的情况已经很少了！所谓的UPS系统通常都是由整流器、逆变器或者是蓄电池和静态开关等组成，如果要是市电正常的话，那么市电经整流器就可以变换为直流电供给逆变器，而且同时也能够给蓄电池充电，逆变器将直流电变换为交流电供给负载。

UPS供电方案具有技术方案成熟、交流输出，不易拉弧等特点，现在已经被广泛的应用在很多行业当中去了！。

UPS电源的输入输出方式有哪些？UPS电源的输入输出方式有哪些？在现今的行业运用中，UPS电源的选型工作并不简单。

需要要考虑到UPS的输入和输出两方面的影响。

UPS 电源根据不同的使用领域环境，设计出应对不同领域市电输入，设备要求输出电压常用的三种输入输出模式。

UPS电源的输入输出方式有哪些？目前UPS电源就其输入输出形式而言，大致可分为3种形式：单相输入/单相输出形式、三相输入/单相输出形式、三相输入/三相输出形式。

三种输入输出形式的选择主要由负载容量状况来决定，单入/单出UPS 从1kVA~15kVA；三入/单出UPS从10kVA~20kVA；三入/三出UPS 从10kVA~500kVA。

01单相输入/单相输出形式如果容量比较小，单入形式的UPS不间断电源挂在任何一相入户的市电上都不会对入户市电的三相配平衡问题造成麻烦，而负载容量较小，UPS电源采用单相输出其输出线径(电流值)都不大，可以采用单相逆变器设计，因此小容量(一般15KVA以下)的UPS电源多采用单入/单出形式。

02三相输入/单相输出形式在容量稍大时，采用三相输入，自动平均分配输入电流，从而有效解决配平问题。

8~20KVA容量范围内的UPS电源采用单相逆变器、单相旁路输入的三入/单出形式较多。

03三相输入/三相输出形式输入、输出都采用三相形式，使每个单相输出的电流不至过大。

在某些特殊场合，也使用容量较小的三相输出形式UPS，主要是小容量三相负载而设计的。

在购买三相输出形式的UPS时，应考虑UPS电源的不平衡带载能力，通常应选购具有100%不平衡带载能力的UPS电源。

因此，具有更加稳定的不平衡带载能力。

输入输出形式主要是根据UPS电源容量的不同以及现场应用时对现场的适应性而制定的。

输入形式主要取决于对现场三相电平衡度的影响程度，输出形式主要取决于UPS输出线径及功率元件的容量，一般每个单相输出应在5KVA以上，以保证有效带载率，或考虑到三相负载对输出形式的要求，采用更小单相输出容量。

UPS供电方式方案2011年1月13日某化工厂160kVA双机冗余UPS内部短路跳闸导致所带全部负载失电，下游部分装置停车，造成很大的经济损失。

针对此次事故，为避免UPS故障停机造成所带仪表、计算机、DCS等设备失电影响生产，现对上述装置的UPS供电方式及供电方案进行分析。

研究改善目前的仪表UPS供电系统，以减少因UPS电源故障造成的控制系统和现场仪表失电停车。

一、上述装置UPS电源现状见附表1:重要装置UPS设备情况二、UPS供电方案1 ）方案一：双机冗余供电方案UPS不间断电源的主要作用就是在系统电源故障情况下，仪表的控制系统、操作系统在UPS电池组的后备时间内仍能处于正常工作状态。

同时，当UPS内部故障时，也可通过来自系统电源的旁路保证仪表设备的正常工作。

根据石化行业实际生产情况，一些重要装置采用单机UPS可靠性相对较低，不是所有UPS内部故障均能可靠切换到旁路或电池供电，一旦单机UPS出现严重的内部故障，将严重威胁装置的安全运行，使用双机UPS可大大提高仪表电源可靠性。

采用冗余”式运行方式，即两台UPS之间通过并机板或并机线实现相互通讯，针对可能发生的各种故障，按机器内部的程序设置进行双机或单机切换，每台UPS的额定容量能够满足长期带全部负荷的要求。

其配置方式为：1#UPS2#UPS工作电源分别取自变电所I、II段母线。

旁路电源与维修旁路电源取自变电所同一段母线，两台UPS共用一个旁路电源。

1#、2#工作电源经两台UPS滤波、整流、逆变之后输出至配出柜的汇流母排，经空气开关由一条电缆送至仪表电源柜，两台UPS均分负载。

双机冗余UPS运行方式:1.外部电源及UPS正常的情况下，两台UPS整流一逆变运行，两台UPS均分负载。

2.当1#UPS工作电源故障后，1#UPS转为蓄电34供电，2#UPS正常运行，由两台UPS均分负载。

3.当两台UPS工作电源均失电时，两台UPS均转为蓄电池供电，均分负载。

N和和N等几种UPS供电方式22 November 202()Prepared on单机运行供电方宰的各点交流负载独立地由一台UPS 提供动力保护，不停电维护是通过切换到手动维修旁 路退出运行当中的UPS 主机,进行不停电维护的。

手动维修旁路的切换，可以进行无中断的"先通后断” 切换过程,不会引起负载中断供电的问题。

实现主机、旁路之间的无间断切换过程。

如下图（图1 : UPS 单 机供电方案四种工作状态）所示,UPS 单机供电方宰四种工作状态所对应的开关操作顺序为：机供电方宰四种工作状态1正常工作QI. Q2、Q4、Q5、BAT MCB 在接通位置，Q3闭锁在断开位置・UPS 通过整流器、逆变器、逆变静态开 关向负载供电,同时向电池进行充电管理。

2主电源消失或者整流器故障转直流电池组工作QI 、Q2、Q4. Q5、BATMCB 在接通位置，Q3闭锁在断开位置，所有开关位置不发生变化.UPS 直流 母线电压低于电池电压时，将目动把负载切换到电池系统上。

UPS 电池系统经逆变器、逆变静态开关向负 载供电. 此时若主电源恢复或者整流器故障消失，UPS 逻辑判断无误时，UPS 可自动恢复至正常工作状态.3逆变器电源消失或逆变器故障转旁路工作QI. Q2、Q4、Q5、BAT MCB 在接通位置，Q3闭锁在断开位置,所有开关位置不发生变化.UPS 通过 逻辑检测,根据直流母线情况^逆变器的清况，会目动将负载通过逆变静态开关无扰动的切换到旁路系统 上.UPS 旁路系统经旁路静态开关向负载供电。

健消失,UPS 逻辑判断无误时,UPS 可目动恢复至正常工作状态。

4维修供电方式维修供电方式需要人工操作才能完成，首先在逆变器与旁路的同步情况下，人工操作将UPS 负载切换到静 态切换开关旁路，此时的工作状态由1或2切换到了 3 ;在此情况下r 先合上Q3开关，再断开Q2开关， 再断开Q4开关，通过先通后断的切换，就实现了 UPS 退出运行时对负载的连续供电.所有负载的供电， 由旁路系统实现・图1 : UPS 单此时若逆变器电源恢复或逆变器故障故 1 £«1?|3 电漫泊夷贱违壬gJWlli 房時工伤当然，此时的供电可靠性f 由旁路电源决定.因此，不建议在生产装置运行时对单机运行的UPS 进行检修 和维护.上述方宰实现了 UPS 系统的典型应用，但也有不利于维护的一些缺庶。

工业 UPS 常用案例分析摘要本文列举了能源（含石油、化工、煤炭及煤化工）行业用户现场应用工业UPS 的一些案例，对其中涉及的操作和运行维护等问题进行阐述，比较各个方案的不同差异和适用范围，为设备维护管理者提供工业UPS 系统整体电源保护解决方案一些建议和思路。

关键词：工业UPS 案例分析并机系统供电系统前言典型工业 UPS 系统常用的电源保护解决方案包括单机系统、并机系统、2N（双母线）供电系统。

如何选择合适的供电方案，起决于系统所带负载的特点和重要性。

对于运行当中可以有计划中断或停止运行的设备，可以选用单机供电；对于运行当中不能停电的重要单电源负载，选用并机供电；对于可以接入两路 UPS 电源的负载，优先选用 2N（双母线）供电方案。

本文从现场应用案例入手，通过操作和运行维护阐述，提供工业 UPS 系统供电解决方案的一些建议和思路。

1 单机系统的应用单机系统是能源行业应用最多的解决方案，根据 UPS 的设计，单机运行 UPS 主机本体可以进行系统不停电维护。

UPS 单机供电方案四种工作状态单机运行供电方案的各点交流负载独立地由一台 UPS 提供动力保护，不停电维护是通过切换到手动维修旁路退出运行当中的 UPS 主机，进行不停电维护的。

手动维修旁路的切换，可以进行无中断的“先通后断”切换过程，不会引起负载中断供电的问题。

实现主机、旁路之间的无间断切换过程。

如下图（图 1：UPS 单机供电方案四种工作状态）所示，UPS 单机供电方案四种工作状态所对应的开关操作顺序为：图1：UPS 单机供电方案四种工作状态1 正常工作Q1、Q2、Q4、Q5、BAT MCB 在接通位置，Q3 闭锁在断开位置。

UPS 通过整流器、逆变器、逆变静态开关向负载供电，同时向电池进行充电管理。

2 主电源消失或者整流器故障转直流电池组工作Q1、Q2、Q4、Q5、BAT MCB 在接通位置，Q3 闭锁在断开位置，所有开关位置不发生变化。

工业 UPS 常用案例分析摘要本文列举了能源（含石油、化工、煤炭及煤化工）行业用户现场应用工业UPS 的一些案例，对其中涉及的操作和运行维护等问题进行阐述，比较各个方案的不同差异和适用范围，为设备维护管理者提供工业UPS 系统整体电源保护解决方案一些建议和思路。

关键词：工业UPS 案例分析并机系统供电系统前言典型工业 UPS 系统常用的电源保护解决方案包括单机系统、并机系统、2N（双母线）供电系统。

如何选择合适的供电方案，起决于系统所带负载的特点和重要性。

对于运行当中可以有计划中断或停止运行的设备，可以选用单机供电；对于运行当中不能停电的重要单电源负载，选用并机供电；对于可以接入两路 UPS 电源的负载，优先选用 2N（双母线）供电方案。

本文从现场应用案例入手，通过操作和运行维护阐述，提供工业 UPS 系统供电解决方案的一些建议和思路。

1 单机系统的应用单机系统是能源行业应用最多的解决方案，根据 UPS 的设计，单机运行 UPS 主机本体可以进行系统不停电维护。

UPS 单机供电方案四种工作状态单机运行供电方案的各点交流负载独立地由一台 UPS 提供动力保护，不停电维护是通过切换到手动维修旁路退出运行当中的 UPS 主机，进行不停电维护的。

手动维修旁路的切换，可以进行无中断的“先通后断”切换过程，不会引起负载中断供电的问题。

实现主机、旁路之间的无间断切换过程。

如下图（图 1：UPS 单机供电方案四种工作状态）所示，UPS 单机供电方案四种工作状态所对应的开关操作顺序为：图 1：UPS 单机供电方案四种工作状态1 正常工作Q1、Q2、Q4、Q5、BAT MCB 在接通位置，Q3 闭锁在断开位置。

UPS 通过整流器、逆变器、逆变静态开关向负载供电，同时向电池进行充电管理。

2 主电源消失或者整流器故障转直流电池组工作Q1、Q2、Q4、Q5、BAT MCB 在接通位置，Q3 闭锁在断开位置，所有开关位置不发生变化。

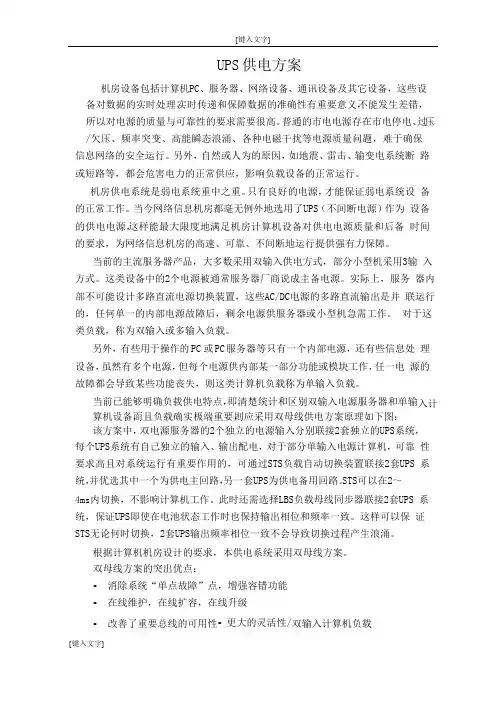

UPS供电方案机房设备包括计算机P C、服务器、网络设备、通讯设备及其它设备，这些设备对数据的实时处理、实时传递和保障数据的准确性有重要意义，不能发生差错，所以对电源的质量与可靠性的要求需要很高。

普通的市电电源存在市电停电、过压/欠压、频率突变、高能瞬态浪涌、各种电磁干扰等电源质量问题，难于确保信息网络的安全运行。

另外，自然或人为的原因，如地震、雷击、输变电系统断路或短路等，都会危害电力的正常供应，影响负载设备的正常运行。

机房供电系统是弱电系统重中之重。

只有良好的电源，才能保证弱电系统设备的正常工作。

当今网络信息机房都毫无例外地选用了U PS（不间断电源）作为设备的供电电源，这样能最大限度地满足机房计算机设备对供电电源质量和后备时间的要求，为网络信息机房的高速、可靠、不间断地运行提供强有力保障。

当前的主流服务器产品，大多数采用双输入供电方式，部分小型机采用3输入方式。

这类设备中的2个电源被通常服务器厂商说成主备电源。

实际上，服务器内部不可能设计多路直流电源切换装置，这些AC/DC电源的多路直流输出是并联运行的，任何单一的内部电源故障后，剩余电源供服务器或小型机急需工作。

对于这类负载，称为双输入或多输入负载。

另外，有些用于操作的PC或PC服务器等只有一个内部电源，还有些信息处理设备，虽然有多个电源，但每个电源供内部某一部分功能或模块工作，任一电源的故障都会导致某些功能丧失，则这类计算机负载称为单输入负载。

当前已能够明确负载供电特点，即清楚统计和区别双输入电源服务器和单输入计算机设备，而且负载确实极端重要，则应采用双母线供电方案原理如下图：该方案中，双电源服务器的2个独立的电源输入分别联接2套独立的UPS系统，每个UPS系统有自己独立的输入、输出配电，对于部分单输入电源计算机，可靠性要求高且对系统运行有重要作用的，可通过STS负载自动切换装置联接2套UPS 系统，并优选其中一个为供电主回路，另一套UPS为供电备用回路。

ups电源方案
UPS（不间断电源）是一种用于保护电子设备免受电力波动、电力中断和电压峰值等问题影响的设备。

以下是几种常见
的UPS电源方案：
1. 离线式UPS（Standby UPS）：这种方案在正常情况下
将交流电直接传递给设备，当电力中断发生时，UPS会立
即切换到备用电池供电。

这种方案适用于对电力中断要求
不高的设备，成本相对较低。

2. 在线式UPS（Double Conversion UPS）：这种方案使用电力转换器将输入的交流电转换为直流电，然后再将直
流电转换为输出的交流电供应给设备。

这样，在电力中断时，设备将始终由UPS提供电力，不会产生任何切换时间。

这种方案适用于对电力供应质量要求较高的设备，如服务器、网络设备等。

3. 线交互式UPS（Line Interactive UPS）：这种方案通过电力变压器实现对电力波动的调整，从而保护设备免受电
压峰值和波动的影响。

当电力中断发生时，UPS也会立即
切换到备用电池供电。

这种方案适用于对电力稳定性要求
较高的设备，如计算机、电视等。

4. 可扩展式UPS（Scalable UPS）：这种方案允许用户根
据实际需求随时扩展UPS的功率容量，以适应设备的变化。

这种方案适用于那些需要频繁更改设备配置的环境。

以上是几种常见的UPS电源方案，根据设备的需求和实际
情况选择合适的方案可以保护设备免受电力问题的影响。

ups电源方案
UPS电源方案是为电脑等设备提供备用电源以防止电力中
断或电压波动而造成的数据丢失或设备损坏。

以下是一些
常用的UPS电源方案：
1. 在线式UPS：在平时电网供电正常的情况下，UPS为设备提供稳定的电源，并同时为内置电池充电。

一旦电网断电，UPS通过内置电池继续为设备提供电源，以保证设备
的正常运行。

在线式UPS对电网质量要求较高，适用于需
要连续稳定供电的关键设备。

2. 离线式UPS：在平时电网供电正常的情况下，UPS将电网电源直接经过滤波、稳压等处理后提供给设备。

一旦电
网断电，UPS通过内置电池切换为备用电源，以保证设备
的运行。

离线式UPS对电网质量要求较低，适用于对电源
要求不太严格的设备。

3. 在线式双转换UPS：与在线式UPS类似，但采用双转换技术，能够实现快速切换电源，从而更加有效地保护设备。

该方案适用于对电源切换时间要求较高的关键设备。

4. 塔式系统和机架式系统：根据使用场景和需求，可以选择安装在机架上的UPS设备，或是独立放置的塔式UPS设备。

除了以上的基本UPS电源方案外，还可以根据实际需求选择不同容量的UPS设备、考虑并联多台UPS设备以提高可靠性，以及使用监控软件来实时监测UPS状态等。

从同一电源上引nn4路交流到nn4路交流到n台ups的旁路电源输入端子上最后从旁路输入出发做一外置手动旁路与系统的输出相连
UPS的连接方式
UPS的连接方式共有五种：
1﹑热备份式冗余； 2﹑增容和冗余的并联连接； 3﹑两台UPS组成的模块化冗余并联； 4﹑两台UPS组成的模块化冗余并联（共用电池）； 5﹑具有静态转换开关（STS）和同步模块的冗余配置。

1﹑ 热备份式冗余
连接方法： 把UPS2的交流输出连到UPS1的交流输入端子。 优点： 1 ﹑可引入两路不同的市电； 2 ﹑UPS1的主交流输入出现故障时，UPS2仍可保 证UPS1所接负载的正常工作。 缺点： 1 ﹑无法对电源系统进行扩容； 2 ﹑两台容量不同的UPS相联，只能按最小的 UPS容量输出。
2﹑ 增容和冗余的并联连接
连接方法： 从同一电源上引n（n≤ 4）路交流到n（n≤ 4） 台UPS的交流输入端子上，再从同一交流旁路引入n （n≤ 4）路交流到n台UPS的旁路电源输入端子上， 最后从旁路输入出发做一外置手动旁路与系统的输 出相连。
优点： 1 ﹑电源系统扩容方便； 2 ﹑单台UPS主机出现故障时，其他主机仍可担负 起所接负载的正常工作； 3 ﹑节省设备投资。 缺点： 1 ﹑并联的主机越多，单台主机的带载能力就越低。
﹑并联的主机越多，单台主机的带载能 力就越低； 2 ﹑蓄电池的放电时间减半。
5﹑具有静态转换开关（STS）和同步模块的冗余配置
连接方法： 将两套独立的UPS系统通过STS开关连 接起 来，输送给负载使用。 优点： 1 2 3 缺点： 1 ﹑两套UPS独立工作，互不干扰； ﹑便于设备的维护； ﹑便于电源系统的扩容。 ﹑系统扩容的投资较大。
3﹑两台UPS组成的模块化冗余并联

ups电源方案UPS（Uninterruptible Power Supply）是指不间断电源，也是一种保障电力供应连续性的装置。

它具有以下几种主要的工作模式：1. 常规模式：UPS处于此模式时，输入电源直接供应给负载，同时也充电给蓄电池。

如果输入电源出现故障，UPS会实时将电池电源切换到输出端，以保证负载不间断供电。

2. 设备备用模式：在输入电源正常供电的情况下，UPS将输入电源供应给负载，同时通过整流器为蓄电池充电。

当输入电源故障时，UPS将自动切换至电池供电，以保证负载的连续供电。

3. 常规模式配合双转换模式：在输入电源正常供电的情况下，UPS将输入电源供应给负载，并为蓄电池充电。

当输入电源发生故障时，UPS将通过双转换模式，将电池电源切换到输出端，以保证负载的连续供电。

UPS电源方案的设计主要考虑以下几个方面：1. 输出功率：根据负载的需求确定UPS的输出功率。

负载需求包括负载功率和负载功率因数两个参数，根据这些参数确定UPS电源的容量。

2. 负载性质：不同的负载性质对UPS的要求不同。

比如，对于敏感设备，需要选择低失真率的UPS；对于医疗设备，需要选择低噪声的UPS。

3. 蓄电池容量：蓄电池容量的选择需要考虑负载的持续时间要求。

一般来说，蓄电池容量越大，UPS的备用时间越长。

4. 蓄电池充电时间：蓄电池充电时间需要根据不同负载的重要性来确定。

重要负载可以选择短充电时间，而较不重要的负载可以选择长充电时间以延长蓄电池寿命。

5. 故障保护：UPS需要具备故障保护功能，比如过载保护、过压保护、低压保护等。

同时，也需要具备自动切换至电池供电的功能，以保证负载的连续供电。

在选择UPS电源方案时，需要根据实际需求综合考虑各种因素。

通过合理设计UPS电源方案，可以保障电力供应的连续性，防止因电力中断而造成的设备损坏和数据丢失，提高设备的可靠性和稳定性。

工业 UPS 常用案例分析摘要本文列举了能源（含石油、化工、煤炭及煤化工）行业用户现场应用工业UPS 的一些案例，对其中涉及的操作和运行维护等问题进行阐述，比较各个方案的不同差异和适用范围，为设备维护管理者提供工业UPS 系统整体电源保护解决方案一些建议和思路。

关键词：工业UPS 案例分析并机系统供电系统前言典型工业 UPS 系统常用的电源保护解决方案包括单机系统、并机系统、2N（双母线）供电系统。

如何选择合适的供电方案，起决于系统所带负载的特点和重要性。

对于运行当中可以有计划中断或停止运行的设备，可以选用单机供电；对于运行当中不能停电的重要单电源负载，选用并机供电；对于可以接入两路 UPS 电源的负载，优先选用 2N（双母线）供电方案。

本文从现场应用案例入手，通过操作和运行维护阐述，提供工业 UPS 系统供电解决方案的一些建议和思路。

1 单机系统的应用单机系统是能源行业应用最多的解决方案，根据 UPS 的设计，单机运行 UPS 主机本体可以进行系统不停电维护。

1.1 UPS 单机供电方案四种工作状态单机运行供电方案的各点交流负载独立地由一台 UPS 提供动力保护，不停电维护是通过切换到手动维修旁路退出运行当中的 UPS 主机，进行不停电维护的。

手动维修旁路的切换，可以进行无中断的“先通后断”切换过程，不会引起负载中断供电的问题。

实现主机、旁路之间的无间断切换过程。

如下图（图 1：UPS 单机供电方案四种工作状态）所示，UPS 单机供电方案四种工作状态所对应的开关操作顺序为：图1：UPS 单机供电方案四种工作状态1 正常工作Q1、Q2、Q4、Q5、BAT MCB 在接通位置，Q3 闭锁在断开位置。

UPS 通过整流器、逆变器、逆变静态开关向负载供电，同时向电池进行充电管理。

2 主电源消失或者整流器故障转直流电池组工作Q1、Q2、Q4、Q5、BAT MCB 在接通位置，Q3 闭锁在断开位置，所有开关位置不发生变化。

UPS的原理一、什么是UPSUPS（Uninterruptible Power Supply）又称不间断电源，是一种能在电力中断或电压异常时为设备提供临时电力的装置。

它通过将电能转换成电池所储存的直流电能，并再次将其转换成交流电能，以保证设备的连续供电。

二、UPS的分类根据输出波形的不同，UPS可分为以下几类：1. 离线式UPS（Offline UPS）离线式UPS是最常见的一种UPS类型，也是最简单和经济实惠的一种。

它将市电直接供给负载设备，当市电正常时，UPS仅通过电源适配器为电池充电，当市电中断时，UPS立即切换为电池供电模式，以保证设备的连续供电。

2. 在线式UPS（Online UPS）在线式UPS是一种高级的UPS类型，它始终将负载设备与电池连接在一起，并通过逆变器将电池的直流电能转换成交流电能供给负载设备。

无论市电是否正常，负载设备始终从UPS输出的交流电中获得电力，因此在市电中断时切换时间几乎为零，确保了设备的连续供电。

3. 双转换在线式UPS（Double Conversion Online UPS）双转换在线式UPS是在线式UPS的一种改进型，它通过两个逆变器实现了市电到电池和电池到负载设备之间的双重转换。

这种设计可以消除市电中的任何电力问题，确保负载设备始终受到稳定的电力供应。

三、UPS的工作原理UPS的工作原理可以分为以下几个步骤：1. 市电供电模式•步骤1：市电输入供电•步骤2：市电通过整流器转换成直流电•步骤3：直流电通过逆变器转换成交流电供给负载设备•步骤4：电池通过逆变器充电2. 市电中断模式•步骤1：市电中断•步骤2：UPS立即切换为电池供电模式•步骤3：直流电通过逆变器转换成交流电供给负载设备•步骤4：电池通过逆变器继续为负载设备供电3. 市电恢复模式•步骤1：市电恢复•步骤2：UPS切换回市电供电模式•步骤3：市电通过整流器转换成直流电•步骤4：直流电通过逆变器转换成交流电供给负载设备•步骤5：电池通过逆变器继续为负载设备供电并充电四、UPS的优势UPS作为一种重要的电力保障设备，具有以下几个优势：1.连续供电：UPS可以在市电中断时立即切换为电池供电模式，确保设备的连续供电，避免数据丢失和设备损坏。

UPS不间断电源的工作方式第一篇：UPS不间断电源的工作方式UPS不间断电源的工作方式1、正常运行方式不断电系统的供电原理是当市电正常时，机器会将市电的交流电转换为直流电，而后对电池充电，以备电力中断时使用；这里跟各位强调的是不断电系统并不是停电时才会动作，像是遇到电压过低或过高、瞬间突波等，足以影响设备正常运转的电力品质时，不断电系统均会动作，提供设备稳定且干净的电力。

当市电正常供电时，市电经滤波回路后，分为两个回路同时动作，其一是经由充电回路对电池组充电，另一个则是经整流回路，作为逆变器的输入，再经过逆变器的转换提供电力给负载使用；由此可知，在线式不断电系统的输出完全由逆变器来供应，因此不论市电电力品质如何，其输出均是稳定而不受任何影响。

2、电池工作方式一旦市电发生异常时，将储存于电池中的直流电转换为交流电，此时逆变器的输入改由电池组来供应，逆变器持续提供电力，供给负载继续使用，达到不断电的功能。

UPS不间断电源系统的电力来源是电池，而电池的容量是有限的，因此不断电系统不会像市电一般无限制的供应，所以不论多大容量的不断电系统，在其满载的的状态下，其所供电的时间必定有限，若要延长放电时间，须购买长时间型不断电系统。

3、旁路运行方式当在线式UPS超载、旁路命令（手动或自动）、逆变器过热或机器故障，UPS一般将逆变输出转为旁路输出，即由市电直接供电。

由于旁路时，UPS输出频率相位需与市电频率相位相同，因而采用锁相同步技术确保UPS输出与市电同步。

旁路开关双向可控硅并联工作方式，解决了旁路切换时间问题，真正做到了不间断切换，控制电路复杂，一般应用在中大功率UPS上。

如果在过载时，必须人为减少负载，否则旁路短路器会自动切断输出。

4、旁路维护方式当UPS进行检修时，通过手动旁路保证负载设备的正常供电，当维修操作完成后，重新启动UPS，UPS 转为正常运行。

极低的维护率，MTTR为15万小时，极大地提高UPS不间断电源可用性。
