电力工程四五章练习题

一一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．减小输出电元件的电抗将 提高 系统的静态稳定性。

二、单项选择题11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定 12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置 13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿 14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定 15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ）①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅ 17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布 ③与阻抗成正比分布 ④与阻抗成反比分布18．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率 19．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡 ③电压质量 ④电流的大小 20．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低 ②低谷负荷时允许中枢点电压略低 ③适用于用户对电压要求不高的场合 ④适用于供电线路不长的场合21．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度 ③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量 22．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现 三、简答题23．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

电力工程复习题
1. 什么是电力工程？
电力工程是指在发电、输电、配电和利用电能等方面进行设计、建造、运行、检测和维护的工程领域。

2. 电力工程的主要内容包括哪些方面？
电力工程的主要内容包括发电站的设计与建设、输电线路的布
置与维护、变电站的设计与建设、配电线路的布置与维护以及电能
利用等方面。

3. 发电站的分类有哪些？
发电站可以根据能源来源的不同进行分类，常见的分类包括火
力发电站、水力发电站、核能发电站、风力发电站和太阳能发电站等。

4. 输电线路有哪些常见的传输方式？
常见的输电线路传输方式包括架空线路和地下电缆。

5. 变电站的作用是什么？
变电站主要用于将高压电能转换为低压电能，以适应不同用电需求和输电距离。

6. 配电线路的布置有哪些要点？
配电线路的布置要考虑电能输送的安全、可靠性和经济性，避免电能损耗和过载。

7. 电力工程的未来发展趋势是什么？
电力工程的未来发展趋势包括电力系统的智能化、可再生能源的广泛应用、电力储能技术的发展以及对电力供应的高效利用等方面。

8. 你对电力工程的认识和看法是什么？
电力工程是现代社会不可或缺的基础设施，对于经济、环境和社会发展具有重要意义。

随着科技的进步和能源形势的变化，电力工程在未来将扮演更加关键的角色，为人们提供清洁、可靠、高效的电力服务。

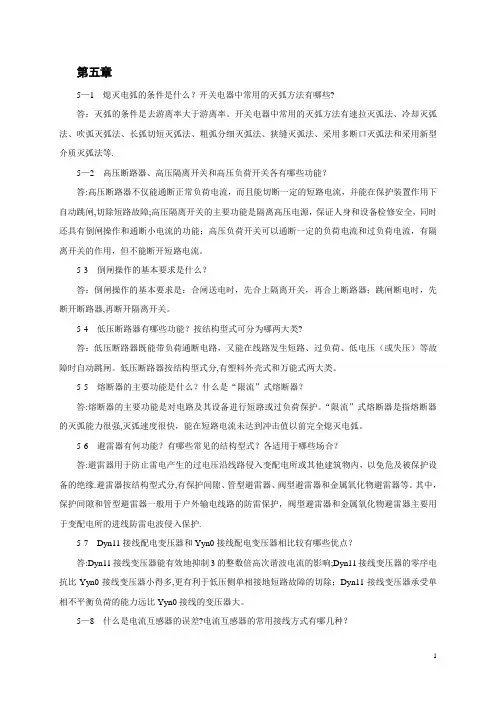

第五章5—1 熄灭电弧的条件是什么？开关电器中常用的灭弧方法有哪些?答：灭弧的条件是去游离率大于游离率。

开关电器中常用的灭弧方法有速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧切短灭弧法、粗弧分细灭弧法、狭缝灭弧法、采用多断口灭弧法和采用新型介质灭弧法等.5—2 高压断路器、高压隔离开关和高压负荷开关各有哪些功能？答:高压断路器不仅能通断正常负荷电流，而且能切断一定的短路电流，并能在保护装置作用下自动跳闸,切除短路故障;高压隔离开关的主要功能是隔离高压电源，保证人身和设备检修安全，同时还具有倒闸操作和通断小电流的功能；高压负荷开关可以通断一定的负荷电流和过负荷电流，有隔离开关的作用，但不能断开短路电流。

5-3 倒闸操作的基本要求是什么？答：倒闸操作的基本要求是：合闸送电时，先合上隔离开关，再合上断路器；跳闸断电时，先断开断路器,再断开隔离开关。

5-4 低压断路器有哪些功能？按结构型式可分为哪两大类?答：低压断路器既能带负荷通断电路，又能在线路发生短路、过负荷、低电压（或失压）等故障时自动跳闸。

低压断路器按结构型式分,有塑料外壳式和万能式两大类。

5-5 熔断器的主要功能是什么？什么是“限流”式熔断器？答:熔断器的主要功能是对电路及其设备进行短路或过负荷保护。

“限流”式熔断器是指熔断器的灭弧能力很强,灭弧速度很快，能在短路电流未达到冲击值以前完全熄灭电弧。

5-6 避雷器有何功能？有哪些常见的结构型式？各适用于哪些场合？答:避雷器用于防止雷电产生的过电压沿线路侵入变配电所或其他建筑物内，以免危及被保护设备的绝缘.避雷器按结构型式分,有保护间隙、管型避雷器、阀型避雷器和金属氧化物避雷器等。

其中，保护间隙和管型避雷器一般用于户外输电线路的防雷保护，阀型避雷器和金属氧化物避雷器主要用于变配电所的进线防雷电波侵入保护.5-7 Dyn11接线配电变压器和Yyn0接线配电变压器相比较有哪些优点？答:Dyn11接线变压器能有效地抑制3的整数倍高次谐波电流的影响;Dyn11接线变压器的零序电抗比Yyn0接线变压器小得多,更有利于低压侧单相接地短路故障的切除；Dyn11接线变压器承受单相不平衡负荷的能力远比Yyn0接线的变压器大。

电力工程专业考试题库带答案第一部分：选择题1. 电流的单位是？- A. 瓦特（W）- B. 伏特（V）- C. 安培（A）- D. 奥姆（Ω）- 答案：C答案：C2. 以下哪个元器件是用来存储信号的？- A. 电阻- B. 电容- C. 电感- D. 二极管- 答案：B答案：B3. 以下哪个元器件用于放大信号？- A. 电阻- B. 电容- C. 电感- D. 晶体管- 答案：D答案：D4. 交流电的频率是指每秒钟变换方向的次数，它的单位是？- A. 欧姆（Ω）- B. 赫兹（Hz）- C. 安培（A）- D. 瓦特（W）- 答案：B答案：B5. 在电路中，电源的正极标记为“+”，负极标记为“-”。

这种表示方式称为？- A. 赫兹表示法- B. 欧姆表示法- C. 十进制表示法- D. 极性表示法- 答案：D答案：D第二部分：填空题6. 电压是指单位电荷所具有的__________。

- 答案：能量答案：能量7. 光伏发电是利用光电效应将太阳光转换成____________发电的一种方式。

- 答案：电能答案：电能8. 隔离变压器主要用于__________电压。

- 答案：变换答案：变换第三部分：简答题9. 请简要解释直流电和交流电的区别。

- 答案：直流电是电流方向恒定的电流，电压极性不变。

交流电是电流方向和电压极性周期性变化的电流。

答案：直流电是电流方向恒定的电流，电压极性不变。

交流电是电流方向和电压极性周期性变化的电流。

10. 请简要介绍短路和断路的概念。

- 答案：短路是指两个电路节点之间电阻接近于零，导致电流过大。

断路是指电路中有一个或多个部分打开，电流无法流动。

答案：短路是指两个电路节点之间电阻接近于零，导致电流过大。

断路是指电路中有一个或多个部分打开，电流无法流动。

以上是一些电力工程专业考试题目以及对应的答案，请根据需要参考。

如有任何问题，请随时向我提问。

《电力工程》习题集及答案作业一：某发电厂电气主接线图如下所示，现运行方式为：电源进线T1、T3接在Ⅱ段母线上，电源进线T2接在Ⅰ段母线上，引出线L1、L3、L5接在Ⅱ段母线上，引出线L2、L4接在Ⅰ段母线上，旁路母线处于冷备用状态。

请仔细分析回答下列问题：（1）请写出线路L1上的线路侧隔离开关文字符号，并说明其作用？（2）请写出线路L1上的母线侧隔离开关文字符号，并说明其作用？（3）当馈线L1对侧接的是没有电源连接的用户，则隔离开关QS1是否需要装设？并说明原因？（4）写出检修出线断路器QF1而不停止向线路L1供电的操作步骤；（5）写出出线断路器QF1检修后恢复供电的操作步骤；（6）写出检修Ⅱ段母线的操作步骤；（7）写出Ⅱ段母线检修后恢复供电的操作步骤。

答案：（1）QS1，隔离线路L1对侧的电源。

（2）QS1Ⅰ隔离Ⅰ组母线侧的电源； QS1Ⅱ隔离Ⅱ组母线侧的电源。

（3）QS 1不需装设，因为不需隔离线路L 1对侧的电源。

或QS 1可以装设，因为可用来阻止线路上过电压的入侵。

（4）①闭合QSp Ⅱ；②闭合QSp ；③合上QFp ；④主母线W Ⅱ向旁路母线W Ⅲ充电；⑤闭合QS 1p ；⑥断开QF 1；⑦拉开QS 1；⑧拉开QS 1Ⅱ。

（5）①闭合QS 1Ⅱ；②闭合QS 1；③合上QF 1；④断开QFp ；⑤拉开QS 1p ，QSp ；⑦拉开QSp Ⅱ。

（6）①依次闭合引出线L 1、L 3、L 5、电源进线T 1、T 3在Ⅰ组母线侧的隔离开关；②依次拉开引出线L 1、L 3、L 5、电源进线T 1、T 3在Ⅱ组母线侧的隔离开关；③拉开QFm ；④拉开QSm Ⅱ；⑤拉开QSm Ⅰ。

（7）①闭合QSm Ⅰ；②闭合QSm Ⅱ；③合上QFm ；④W Ⅰ向W Ⅱ充电；⑤依次闭合引出线L 1、L 3、L 5、电源进线T 1、T 3在Ⅱ组母线侧的隔离开关；⑥依次拉开引出线L 1、L 3、L 5、电源进线T 1、T 3在Ⅰ组母线侧的隔离开关。

电力工程专业考试试题库带答案一、选择题1. 在电力系统中，线路的额定容量一般是指（）。

A. 线路的额定电流B. 线路的额定电压C. 线路的额定功率D. 线路的额定阻抗答案：C2. 电力系统的短路电流是指（）。

A. 线路故障时电流的最大值B. 电力系统的额定电流C. 短路发生时长时间持续的电流D. 电力系统的最大负荷电流答案：A3. 发电机的励磁控制是指（）。

A. 调节发电机的有功输出B. 调节发电机的励磁电压C. 控制发电机的频率D. 控制发电机的无功输出答案：B二、填空题1. 电力系统主要由电源、输电线路、变电设备和（）等组成。

答案：配电设备2. 在电力系统中，由于导线本身的阻抗和电流通过时会有一定的损耗，因此会产生（）。

答案：线路电阻损耗和线路导纳损耗三、简答题1. 请简述三相交流发电机的工作原理。

答案：三相交流发电机由转子和定子组成。

转子通过机械能驱动转动，定子上的导线被转子的磁场穿过，产生感应电动势。

当外部负载接入后，感应电动势会驱动电流流过负载，实现电能转换。

同时，通过对转子的励磁控制，可以调节发电机的输出电压和频率。

2. 请简述电力系统中的短路故障对系统的影响。

答案：电力系统中的短路故障会导致电流突然升高，可能造成设备损坏、线路烧毁甚至引发火灾等安全问题。

此外，短路故障还会导致系统电压降低，影响正常供电。

因此，及时检测和处理短路故障对于保证电力系统的安全与稳定运行至关重要。

以上是电力工程专业考试试题库带答案的部分内容。

希望对你的学习有所帮助。

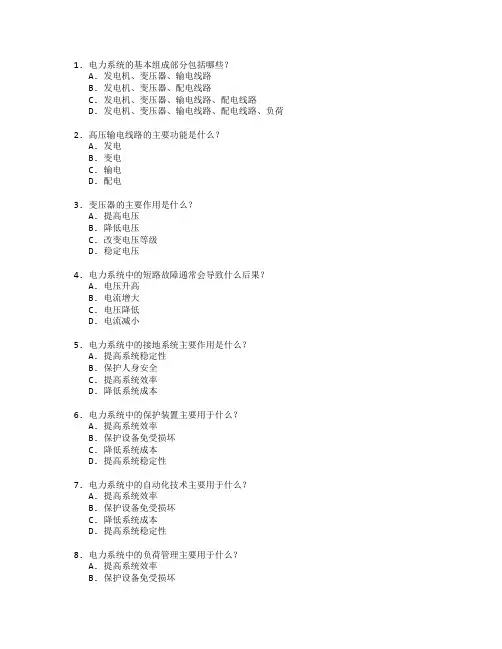

1. 电力系统的基本组成部分包括哪些？A. 发电机、变压器、输电线路B. 发电机、变压器、配电线路C. 发电机、变压器、输电线路、配电线路D. 发电机、变压器、输电线路、配电线路、负荷2. 高压输电线路的主要功能是什么？A. 发电B. 变电C. 输电D. 配电3. 变压器的主要作用是什么？A. 提高电压B. 降低电压C. 改变电压等级D. 稳定电压4. 电力系统中的短路故障通常会导致什么后果？A. 电压升高B. 电流增大C. 电压降低D. 电流减小5. 电力系统中的接地系统主要作用是什么？A. 提高系统稳定性B. 保护人身安全C. 提高系统效率D. 降低系统成本6. 电力系统中的保护装置主要用于什么？A. 提高系统效率B. 保护设备免受损坏C. 降低系统成本D. 提高系统稳定性7. 电力系统中的自动化技术主要用于什么？A. 提高系统效率B. 保护设备免受损坏C. 降低系统成本D. 提高系统稳定性8. 电力系统中的负荷管理主要用于什么？A. 提高系统效率B. 保护设备免受损坏C. 降低系统成本D. 提高系统稳定性9. 电力系统中的电能质量管理主要用于什么？A. 提高系统效率B. 保护设备免受损坏C. 降低系统成本D. 提高系统稳定性10. 电力系统中的电能计量主要用于什么？A. 提高系统效率B. 保护设备免受损坏C. 降低系统成本D. 提高系统稳定性11. 电力系统中的电能质量问题主要包括哪些？A. 电压波动B. 频率波动C. 谐波D. 以上都是12. 电力系统中的电能计量误差主要由什么引起？A. 设备老化B. 环境因素C. 人为因素D. 以上都是13. 电力系统中的电能质量管理主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是14. 电力系统中的电能计量主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是15. 电力系统中的电能质量问题主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是16. 电力系统中的电能计量误差主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是17. 电力系统中的电能质量管理主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是18. 电力系统中的电能计量主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是19. 电力系统中的电能质量问题主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是20. 电力系统中的电能计量误差主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是21. 电力系统中的电能质量管理主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是22. 电力系统中的电能计量主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是23. 电力系统中的电能质量问题主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是24. 电力系统中的电能计量误差主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是25. 电力系统中的电能质量管理主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是26. 电力系统中的电能计量主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是27. 电力系统中的电能质量问题主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是28. 电力系统中的电能计量误差主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是29. 电力系统中的电能质量管理主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是30. 电力系统中的电能计量主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是31. 电力系统中的电能质量问题主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是32. 电力系统中的电能计量误差主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是33. 电力系统中的电能质量管理主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是34. 电力系统中的电能计量主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是35. 电力系统中的电能质量问题主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是36. 电力系统中的电能计量误差主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是37. 电力系统中的电能质量管理主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是38. 电力系统中的电能计量主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是39. 电力系统中的电能质量问题主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是40. 电力系统中的电能计量误差主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是41. 电力系统中的电能质量管理主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是42. 电力系统中的电能计量主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是43. 电力系统中的电能质量问题主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是44. 电力系统中的电能计量误差主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是45. 电力系统中的电能质量管理主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是46. 电力系统中的电能计量主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是47. 电力系统中的电能质量问题主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是48. 电力系统中的电能计量误差主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是49. 电力系统中的电能质量管理主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是50. 电力系统中的电能计量主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是51. 电力系统中的电能质量问题主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是52. 电力系统中的电能计量误差主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是53. 电力系统中的电能质量管理主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是54. 电力系统中的电能计量主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是55. 电力系统中的电能质量问题主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是56. 电力系统中的电能计量误差主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是57. 电力系统中的电能质量管理主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是58. 电力系统中的电能计量主要通过什么手段实现？A. 设备升级B. 系统优化C. 人员培训D. 以上都是59. 电力系统中的电能质量问题主要通过什么手段解决？A. 设备升级B. 系统优化C. 人员培训D. 以上都是答案1. D2. C3. C4. B5. B6. B8. A9. A10. D11. D12. D13. D14. D15. D16. D17. D18. D19. D20. D21. D22. D23. D24. D25. D26. D27. D28. D29. D30. D31. D32. D33. D34. D35. D36. D37. D38. D39. D40. D41. D42. D43. D44. D45. D46. D47. D48. D49. D50. D51. D52. D53. D54. D55. D56. D58. D59. D。

电力工程复习试题一、选择题1.电力系统中，将发电机与负载连接起来的是：A. 变压器B. 输电线路C. 开关D. 插座2.电力系统的短路故障常见的原因是：A. 线路过载B. 设备故障C. 外界灾害D. 电源不稳定3.电力系统中，用于调整电压的装置是：A. 发电机B. 变压器C. 断路器D. 力量电源4.电力系统中，输电线路一般使用的导体材料是：A. 铝B. 铜C. 钢D. 铁5.电力系统中，对于小电流的测量，通常使用的电表是：A. 电压表B. 电流表C. 电阻表D. 多用表二、填空题1.发电机的主要原理是[_____]。

2.电力系统中，用于隔离故障电路的装置是[_____]。

3.调整电压大小的装置主要有[_____]。

4.变压器主要用于[_____]。

5.电力系统中，用于保护电气设备的装置是[_____]。

三、判断题1.电压是指电流通过导体时产生的电势差。

[正确/错误]2.发电机的工作原理是靠磁力感应产生电流。

[正确/错误]3.变压器可以调整电压，但不能调整电流。

[正确/错误]4.电力系统中使用的导线材料一般选用铝合金材料。

[正确/错误]5.电流表只能测量直流电流，不能测量交流电流。

[正确/错误]四、简答题1.请简要介绍一下电力系统的组成部分。

2.发电机的工作原理是什么？3.请简要介绍一下变压器的工作原理。

4.请简要介绍一下电力系统的故障保护装置。

五、论述题请分析电力系统中的短路故障可能造成的影响，并提出相应的解决方法。

以上就是关于电力工程的一些复习试题，希望对你的复习有所帮助！祝你考试顺利！。

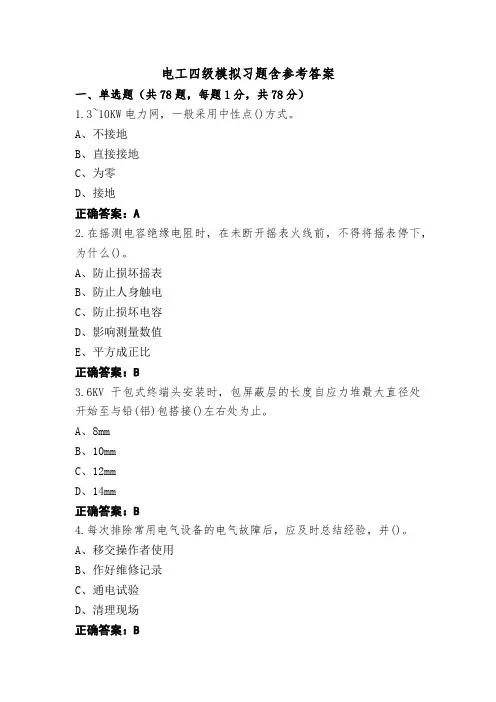

电工四级模拟习题含参考答案一、单选题（共78题，每题1分，共78分）1.3~10KW电力网，一般采用中性点()方式。

A、不接地B、直接接地C、为零D、接地正确答案：A2.在摇测电容绝缘电阻时，在未断开摇表火线前，不得将摇表停下，为什么()。

A、防止损坏摇表B、防止人身触电C、防止损坏电容D、影响测量数值E、平方成正比正确答案：B3.6KV干包式终端头安装时，包屏蔽层的长度自应力堆最大直径处开始至与铅(铝)包搭接()左右处为止。

A、8mmB、10mmC、12mmD、14mm正确答案：B4.每次排除常用电气设备的电气故障后，应及时总结经验，并()。

A、移交操作者使用B、作好维修记录C、通电试验D、清理现场正确答案：B5.他励式直流伺服电动机的正确接线方式是()。

A、定子绕组和转子绕组都接励磁电压B、定子绕组和转子绕组都接信号电压C、定子绕组接信号电压，转子绕组接励磁电压D、定子绕组接励磁电压，转子绕组接信号电压正确答案：D6.对于全控整流大电感负载电路，釆用()的触发电路，可使输出直流平均电压与控制电压成线性关系。

A、同步信号为正弦波B、同步信号为锯齿波C、集成触发器D、均不对正确答案：A7.乙类推挽功率放大器，易产生的失真是()。

A、饱和失真B、交越失真C、无法确定D、截止失真正确答案：B8.三相异步电动机定子各相绕组的电源引出线应彼此相隔()电角度。

A、120°B、60°C、90°D、180°正确答案：A9.道德属于上层建筑的范畴，是一种特殊的社会意识形态，受()决定。

A、个人习惯B、经济基础C、文化基础D、生活条件正确答案：B10.测量仪表进行检验的目的是检查仪表各项技术特性，特别是()是否符合规定。

A、准确度B、内阻C、工作条件D、绝缘强度正确答案：A11.测量三相四线制不对称负载的无功电能，应用()。

A、三相有功电能表B、单相有功电能表C、具有60°相位差的三相无功电能表D、具有附加电流线圈的三相无功电能表正确答案：D12.高压与高压同杆架设时，转角或分支横担距下横担应为()mm。

电力工程基础第4章习题答案本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March第四章4-1 什么叫短路短路的类型有哪几种短路对电力系统有哪些危害答：短路是指电力系统正常情况以外的一切相与相之间或相与地之间发生通路的情况。

短路的类型有三相短路、两相短路、单相接地短路和两相接地短路。

短路对电力系统的危害有：短路电流所产生的热效应使设备发热急剧增加，短路持续时间较长时，可使设备因过热而损坏甚至烧毁；短路电流的力效应可引起设备机械变形、扭曲甚至损坏；短路时因系统电压大幅度下降，将会严重影响用户的正常工作，造成产品报废甚至设备损坏；短路情况严重时可导致并列运行的发电厂失去同步，破坏系统的稳定性；不对称短路电流所产生的不平衡磁场会对邻近的平行线路产生电磁干扰，影响其正常工作。

4-2 什么叫标幺值在短路电流计算中，各物理量的标幺值是如何计算的 答：某一物理量的标幺值，等于它的实际值与所选定的基准值的比值。

在短路电流计算中，常取基准容量d S =100MVA ，基准电压用各级线路的平均额定电压，即av d U U =，则基准电流d dd U S I 3=，基准电抗d d d S U X 2=。

4-3 什么叫无限大容量系统它有什么特征答：无限容量系统亦称无限大功率电源，是指系统的容量为无限大，内阻抗为零。

它是一个相对概念，真正的无限大功率电源是不存在的。

特征：在电源外部发生短路时，电源母线上的电压基本不变，即认为它是一个恒压源。

当电源内阻抗不超过短路回路总阻抗的5%～10%时，就可以认为该电源是无限大功率电源。

4-4 什么叫短路冲击电流sh i 、短路次暂态电流I ''和短路稳态电流∞I 在无限大容量系统中，它们与短路电流周期分量有效值有什么关系答：短路冲击电流sh i 是指在最严重短路情况下三相短路电流的最大瞬时值；短路次暂态电流I ''是指短路瞬间（0=t s ）时三相短路电流周期分量的有效值；短路稳态电流∞I 是指短路电流非周期分量衰减完后的短路全电流。

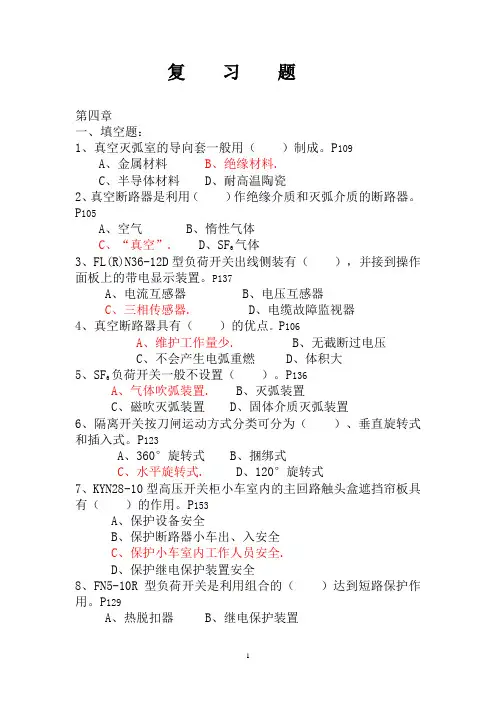

复习题第四章一、填空题：1、真空灭弧室的导向套一般用（）制成。

P109A、金属材料B、绝缘材料.C、半导体材料D、耐高温陶瓷2、真空断路器是利用（）作绝缘介质和灭弧介质的断路器。

P105A、空气B、惰性气体C、“真空”.D、SF6气体3、FL(R)N36-12D型负荷开关出线侧装有（），并接到操作面板上的带电显示装置。

P137A、电流互感器B、电压互感器C、三相传感器.D、电缆故障监视器4、真空断路器具有（）的优点。

P106A、维护工作量少.B、无截断过电压C、不会产生电弧重燃D、体积大5、SF6负荷开关一般不设置（）。

P136A、气体吹弧装置.B、灭弧装置C、磁吹灭弧装置D、固体介质灭弧装置6、隔离开关按刀闸运动方式分类可分为（）、垂直旋转式和插入式。

P123A、360°旋转式B、捆绑式C、水平旋转式.D、120°旋转式7、KYN28-10型高压开关柜小车室内的主回路触头盒遮挡帘板具有（）的作用。

P153A、保护设备安全B、保护断路器小车出、入安全C、保护小车室内工作人员安全.D、保护继电保护装置安全8、FN5-10R型负荷开关是利用组合的（）达到短路保护作用。

P129A、热脱扣器B、继电保护装置C、熔断器.D、热脱扣器9、（）属于断路器的日常维护工作。

P121A、断路器触头检查B、操作机构调整C、配合其它设备的停电机会进行传动部位检查.D、分、合闸线圈检查10、断路器技术参数必须满足装设地点（）的要求。

P105A、运行工况.B、环境温度C、运行管理人员的素质D、气候条件11、造成运行中的高压电容器外壳渗漏油的原因之一是（）。

P150A、电容器内部过电压B、内部产生局部放电C、运行中温度剧烈变化.D、内部发生相间短路12、高压电容器运行过程中，规定高压电容器室的环境温度为（）。

P150A、40℃B、±40℃.C、55℃D、±55℃13、交流电路中，电弧电流瞬时过零时电弧将消失，此后若触头间（），电弧将彻底熄灭。

一、单选题1．某电焊机的额定容量为42kV A ，62.0cos =ϕ，额定暂载率为%65=N ε，则其设备容量为（ ）。

① 42kW ② 33.86kV A ③ 21kV A ④ 21kW 2．三相导线相间距离分别为3、4、4.5m ，线路的几何均距为( )。

①3m ②4m ③4.5m ④3.78m3．进行短路电流计算时，35kV 系统的基准电压应选用下列哪种电压?( ) ①35kV ②38.5kV ③37 kV ④36.75kV 4．二级负荷的供电方式是（ ）①一个电源供电 ②两个独立电源供电 ③双回路供电 ④无特殊要求 5．供电系统短路故障中，短路后危害最严重的是( )。

①三相短路 ②两相短路 ③单相接地短路 ④两相接地短路6．有一低压配电系统，该系统的电源中性点直接接地，并引出有中性线（N 线），属三相四线制系统，电气设备的外露导电部分经各自的保护线（PE 线）分别直接接地，则该系统属于（ ）。

①TN―C 系统 ②IT 系统 ③TN―S 系统 ④TT 系统7．对于B 相不装设电流互感器的两相电流差接线，以下哪种情况下的接线系数1=w K ？（ ）①三相短路 ②A 、C 两相短路 ③A 、B 两相短路 ④正常运行 8. 三相短路时其最大瞬时冲击值发生在短路后的（ ） ①0.01s ②0.1s ③0.02s ④0.2s9．中性点经消弧线圈接地的运行方式，一般采用（ ）方式。

①欠补偿 ②过补偿 ③全补偿 ④任意10．对线路的定时限过电流保护，作近后备时， 应按（ ）来校验灵敏度。

①本线路末端的最小两相短路电流 ②本线路末端的最大三相短路电流 ③相邻线路末端的最小两相短路电流 ④本线路首端的最小两相短路电流 11．隔离开关的用途之一是（ ）。

①切断负荷电流 ②切断短路电流 ③拉合小电流回路 ④拉合大电流回路 12．在灯光监视的断路器控制和信号回路，红灯亮表示断路器处于（ ）状态。

①自动跳闸 ②自动跳闸 ③自动合闸 ④合闸13．在接地系统中，设备的外露可导电部分经各自的接地线（PE 线）直接接地属于（ ）。

高压电力线路习题集（5篇）第一篇：高压电力线路习题集《电工》第四章高压电力线路复习题一、单选题（每题1分）1、电力线路是（A）电能的主要通道和工具。

A．输送、分配B．输送、变换 C．输送、消耗 D．变换、分配2、（B）的作用是将悬式绝缘子组装成串，并将一串或数串绝缘子连接起来悬挂在横担上。

A．支持金具B．连接金具C．接续金具D．保护金具3、架空导线型号LGJ-35/6表示的含义为（C）。

A．钢芯铝绞线，电压等级为35kV，额定电流6kA B．铝芯钢绞线，电压等级为35 kV，额定电流6kA C．钢芯铝绞线，铝线部分标称截面为35mm，钢芯部分截面为6mm2D．铝芯钢绞线，钢线部分标称截面为35mm2，铝芯部分截面为6mm4、架空线路导线与建筑物的垂直距离在最大计算弧垂情况下，35kV线路不应小于（C）。

A．2．5m B．3m C．4m D．5m 225、按允许电压损失选择导线截面应满足（B）。

A．线路电压损失＜额定电压的15％ B．线路电压损失≤允许电压损失C．线路电压损失＝允许电压损失D．线路电压损失≥允许电压损失6、刚好使导线的稳定温度达到电缆最高允许温度时的载流量，称为（C）。

A．额定载流量 B．最大载流量 C．允许载流量 D．空载载流量7、接于电力系统的主进电缆及重要电缆每（D）应进行一次预防性试验。

A．天 B．周 C．月 D．年8、当电缆导体温度等于电缆最高长期工作温度，而电缆中的发热与散热达到平衡时的负载电流称为（A）。

A．电缆长期允许载流量 B．短时间允许载流量 C．短路允许载流量9、架空导线的种类有（A）。

A．裸导线、绝缘导线 B．避雷线、输电线 C．接地线、输电线10、（A）是架空线路最基本的防雷措施。

A．架设避雷线B．装设继电保护 C．装设自动装置 D．良好接地11、电缆线路中有压接中间接头时，当电力电缆发生短路，其接头温度不应超过（C）。

A．100OC B．120OC C．150C D．200C12、单位导线截面所通过的电流值称为（C）。

一、单选题1、本规程规定了工作人员在作业现场应遵守的（）。

A.管理要求B.岗位职责C.安全要求D.行为规范答案：C2、低［电］压：用于配电的交流系统中（）的电压等级。

A.220V以下B.220V及以下C.1000V以下D.1000V及以下答案：D3、高［电］压：a）通常指超过低压的电压等级。

b）特定情况下，指电力系统中（）的电压等级。

A.输电B.变电C.配电D.用电答案：A4、（）的电气设备，系指全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。

A.试验中B.运行中C.运用中D.调试中答案：C5、双重称号是指线路（）。

A.名称和称号B.名称和位置称号C.编号和位置称号D.编号和称号答案：B6、电力线路是指在系统两点间用于（）的导线、绝缘材料和附件组成的设施。

A.输电B.变电C.输配电D.发电答案：C7、为加强电力生产现场管理，规范（），保证人身、电网和设备安全，依据国家有关法律、法规，结合电力生产的实际，制定《电力安全工作规程》。

A.安全管理B. 各类工作人员的行为C.工作流程D.作业方法答案：B8、为加强电力生产现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，（），制定《电力安全工作规程》。

A.结合电力行业特点B.根据工作实际C. 结合电力生产的实际D. 为满足现场需要答案：C9、作业现场的( )等应符合有关标准、规范的要求，工作人员的劳动防护用品应合格、齐备。

A.办公条件和安全设施B.办公条件和生产设施C.生产条件和生产设施D.生产条件和安全设施答案：D10、作业现场的生产条件和安全设施等应符合有关标准、规范的要求，工作人员的（）应合格、齐备。

A.个人工器具B.服装C.劳动防护用品D.作业保护答案：C11、经常有人工作的场所及施工车辆上宜配备急救箱，存放急救用品，并应指定（）经常检查、补充或更换。

A.技术员B.管理员C.安全员D.专人答案：D12、现场使用的安全工器具应（）并符合有关要求。

电力工程复习题1. 什么是电力工程？电力工程是指设计、建设和维护电力系统的工程领域。

电力系统包括发电站、输电线路、变电站和配电网络等组成部分。

2. 电力系统的主要组成部分有哪些？电力系统主要由发电站、输电线路、变电站和配电网络组成。

发电站负责发电，输电线路将电能从发电站输送到变电站，变电站负责将输送来的电能做适当的变压、变频等处理后再输送到配电网络中，配电网络则将电能输送到最终的用户。

3. 什么是发电站？发电站是电力系统中负责产生电能的设施。

根据不同的能源类型，发电站可以分为火力发电站、水力发电站、核能发电站以及风力发电站等。

4. 火力发电站的工作原理是什么？火力发电站通过燃烧煤、燃油或天然气等燃料来产生高温高压的蒸汽，然后将蒸汽驱动汽轮机旋转，产生机械能，最终通过发电机转化为电能。

5. 水力发电站的工作原理是什么？水力发电站利用水能来产生电能。

将水流引入水轮机中，水流的动能被转化为机械能，驱动水轮机旋转，然后通过发电机将机械能转化为电能。

6. 核能发电站的工作原理是什么？核能发电站利用核能的裂变过程来产生热能。

核反应堆中的核燃料在裂变过程中释放出的热能被用来生成蒸汽，然后通过发电机将蒸汽的热能转化为电能。

7. 风力发电站的工作原理是什么？风力发电站利用风能来产生电能。

风轮被风推动旋转，然后通过发电机将机械能转化为电能。

8. 什么是输电线路？输电线路用于将发电站产生的电能输送到变电站。

根据电压等级的不同，输电线路可以分为超高压、高压、中压和低压线路。

9. 什么是变电站？变电站负责将输送来的电能做适当的变压、变频等处理，然后将电能输送到配电网络中。

变电站可以根据电能的输送方向分为变电站和换流站。

10. 什么是配电网络？配电网络将电能从变电站输送到最终的用户。

根据用户的不同规模和需求，配电网络可以分为低压配电网络和高压配电网络。

11. 电力系统的运行模式有哪些？电力系统的运行模式可以分为独立运行模式和互联运行模式。

电力工程专业考试题库及答案一、选择题1.1 单选题1. 电力系统中，下列哪种设备的容量最大？A. 发电机B. 变压器C. 断路器D. 电容器1.2 多选题2. 电力线路的维护工作主要包括以下哪些方面？A. 定期检查B. 故障排除C. 线路改造D. 日常巡检二、填空题1. 电力系统的基本组成部分有发电、______、输电、变电、配电和用电六个环节。

2. 交流电的相位角通常用______表示。

三、判断题1. 交流电的频率越高，其传输损耗越小。

(对/错)2. 电力线路的截面面积越大，其允许通过的最大电流就越大。

(对/错)四、简答题1. 请简要说明电力系统的基本工作原理。

2. 请简述电力线路的分类及各自的特点。

五、计算题1. 已知一根输电线路的长度为200km，电阻为0.1Ω/km，求该线路的总电阻。

2. 一台发电机的额定功率为100MW，额定电压为220kV，求其额定电流。

答案一、选择题1.1 A1.2 A、B、D二、填空题1. 电力系统的基本组成部分有发电、______、输电、变电、配电和用电六个环节。

答案：______（用电设备）2. 交流电的相位角通常用______表示。

答案：______（角度或相位角）三、判断题1. 交流电的频率越高，其传输损耗越小。

(对/错)答案：错2. 电力线路的截面面积越大，其允许通过的最大电流就越大。

(对/错)答案：对四、简答题1. 请简要说明电力系统的基本工作原理。

答案：电力系统的基本工作原理是利用发电设备产生电能，通过输电、变电、配电等环节将电能传输到用户处，最终被用户使用。

2. 请简述电力线路的分类及各自的特点。

答案：电力线路主要分为输电线路和配电线路。

输电线路主要用于将发电厂产生的电能传输到较远的地区，其特点是电压高、电流大、线路长；配电线路主要用于将输电线路传输过来的电能分配给用户，其特点是电压较低、电流较小、线路较短。

五、计算题1. 已知一根输电线路的长度为200km，电阻为0.1Ω/km，求该线路的总电阻。

第一章一、填空题1、工厂供电的基本要求：、、、。

2、发电厂按其所利用的能源不同，主要分为、火力发电、和核能发电。

3、电力系统的中性点运行方式：、、。

4、低压配电系统的接地型式有、和。

5、工厂自备电源有；6、衡量电能质量的基本参数：、7、电压偏差：电气设备的与之差二、选择题，每题3分，共15分。

1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（ A ）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电力变压器二次侧的额定电压比电网电压高（C）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压一般高于同级电网电压（B）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（D）。

A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电力系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率B．电压和电流C．有功损耗与无功损耗D．平均负荷与可靠性三、判断题：1、工厂供电系统的基本要求是安全、可靠、优质、经济。

（√）2、电网（线路）的额定电压是始端与末端电压的算术平均值。

（√）四、综合题1、电压调整的措施（1）调压型变压器（2）减少系统阻抗（3）改变系统运行方式（4）三相负荷均衡（5）无功功率补偿。

2、电压波动的抑制措施：（1)专用线路或专用变压器供电；（2)增大供电容量减少系统阻抗；（3）减小引起波动的负荷；（4）选高电压等级；（5）装设吸收无功装置。
