血管内超声

波科医疗血管内超声彩页参数简介波科医疗是一家专注于医疗设备研发和生产的公司，提供先进的血管内超声彩页参数技术。

血管内超声彩页参数是一种非侵入性的影像检查技术，通过将超声探头插入患者体内，利用超声波的回波信号来生成高分辨率的彩色图像，用于观察血管内部结构和病变情况。

技术原理血管内超声彩页参数技术是基于超声波的原理，通过超声波的传播和回波信号的接收来获取图像信息。

具体步骤如下：1.超声波发射：超声探头通过电子信号激发超声晶体产生超声波，超声波经过声阻抗匹配层进入患者体内。

2.超声波传播：超声波在患者体内传播，遇到不同组织结构时会发生声阻抗不连续，一部分超声波发生反射，一部分继续传播。

3.超声波接收：超声探头中的接收器会接收到回波信号，将信号转换为电信号。

4.信号处理：电信号经过放大、滤波和数字化处理，得到一系列采样点。

5.图像重建：根据采样点的位置和振幅信息，使用合适的算法进行图像重建，生成彩色图像。

彩页参数血管内超声彩页参数技术可以提供丰富的参数来评估血管内部结构和病变情况。

以下是一些常用的彩页参数：彩色流动成像（Color Flow Imaging，CFI）彩色流动成像是血管内超声彩页参数技术中最常用的功能之一。

通过对超声波回波信号的频率变化进行分析，可以将血流速度信息表示为彩色图像。

彩色流动成像可以用于观察血流的方向、速度和异常流动情况，对血管狭窄、血栓和动脉瘤等疾病的诊断具有重要意义。

彩色功率多普勒（Color Power Doppler，CPD）彩色功率多普勒是一种用于评估血流灌注情况的技术。

它通过分析超声波回波信号的功率变化来显示血流分布情况，不仅可以观察到血流速度，还可以反映血管内部的血流量和血流灌注状态。

彩色功率多普勒可以帮助医生判断血管病变的严重程度和血流供应情况。

彩色弹性成像（Elastography）彩色弹性成像是一种用于评估组织硬度和弹性的技术。

它通过分析超声波回波信号的频率变化和振幅变化来显示组织的硬度和弹性情况，可以帮助医生判断血管壁的弹性和病变组织的硬度，对于早期发现动脉粥样硬化等疾病具有重要意义。

飞利浦血管内超声操作方法
1. 准备设备：首先需要准备一台血管内超声仪器，包括探头、导丝、输液器、药物注射器等。

2. 患者准备：需要将患者转移到手术室，并进行全身麻醉。

在手术前，需要对患者进行彻底的检查，如心电图、胸部X光片等。

3. 操作步骤：首先需要在患者的皮肤上进行消毒，然后通过穿刺道将导丝放入患者的血管内。

随着导丝的推进，探头也会被带入患者的体内。

4. 检查流程：在进行血管内超声检查时，需要仔细观察导丝和探头的位置，并将其带到需要检查的部位。

在检查过程中，也需要确保输液器和药物注射器的管路畅通，并按照医生的指示进行操作。

5. 操作注意事项：需要注意的是，在进行血管内超声操作时，需要非常小心和谨慎，避免对患者造成二次伤害。

同时，也需要按照规范操作流程进行操作，确保检查结果可靠和准确。

6. 检查结束：在完成血管内超声检查后，需要仔细将导丝和探头取出，并对穿刺口进行消毒处理。

同时，也需要对患者进行观察和监测，确保患者的身体状况稳定。

冠脉血管内超声诊断标准
冠脉血管内超声诊断标准主要参考血管内超声（IVUS）检测技术，这是一
种无创性的超声技术和有创性的导管技术相结合的新诊断方法。

以下是相关诊断标准：
1. 血管直径、狭窄程度：可以通过IVUS定量测定分析血管直径、狭窄程度，判断是否存在冠状动脉狭窄。

2. 冠脉病变的形态、性质及病变分布：通过IVUS可以明确冠脉病变的形态、性质及病变分布，观测冠脉粥样硬化的进展和消退，评价血管壁的张力和顺应性。

3. 最小管腔面积：例如，患者的左前降支近段的最小管腔面积不到4mm^2，经过介入治疗后IVUS检查发现最小管腔面积达到8mm^2，且原来的支架与血管壁更好的贴合，完成精细化治疗。

此外，不同影像学检查如超声心动图（UCG）、光学相干断层扫描（OCT）等也对冠脉血管疾病的诊断具有一定的参考价值。

然而，具体的诊断标准可能因不同的检查技术和设备而有所不同，因此在实际应用中应参考具体设备的产品说明书和操作指南。

同时，需要强调的是，冠脉血管疾病的诊断需要综合多种检查结果和患者的临床表现进行综合评估，单一的影像学检查可能无法完全确定诊断结果。

因此，在诊断过程中，医生需要综合考虑各种检查结果和患者的具体情况，进行综合判断。

血管内超声标准
一、血管壁结构评估
1.血管壁厚度：通过超声测量血管壁的厚度，评估血管壁的结构是否正常。

2.血管壁弹性：通过超声测量血管壁的弹性，评估血管壁的硬度是否正常。

二、血管内斑块检测
1.斑块形态：通过超声观察血管内斑块的形态，评估斑块的性质和稳定性。

2.斑块大小：通过超声测量斑块的大小，评估斑块对血管的阻塞程度。

三、血管狭窄程度评估
1.血管直径：通过超声测量血管的直径，评估血管狭窄的程度。

2.血流速度：通过超声测量血流的速度，评估血管狭窄对血流的影响。

四、血管功能评估
1.血管顺应性：通过超声测量血管的顺应性，评估血管对血液流动的适应能
力。

2.阻力指数：通过超声测量阻力指数，评估血管的阻力情况。

五、血栓形成评估
1.血栓大小：通过超声测量血栓的大小，评估血栓对血管的阻塞程度。

2.血栓位置：通过超声观察血栓的位置，评估血栓对血流的影响。

以上是血管内超声标准的主要内容，通过这些标准的评估，可以更准确地了解血管的健康状况，为临床诊断和治疗提供有力的支持。

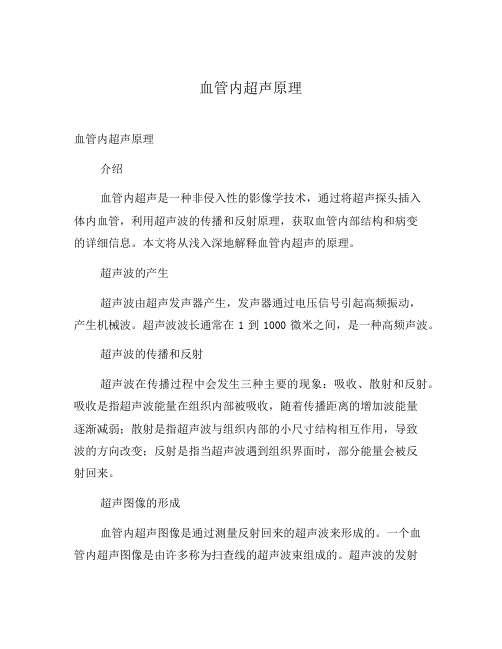

血管内超声原理血管内超声原理介绍血管内超声是一种非侵入性的影像学技术，通过将超声探头插入体内血管，利用超声波的传播和反射原理，获取血管内部结构和病变的详细信息。

本文将从浅入深地解释血管内超声的原理。

超声波的产生超声波由超声发声器产生，发声器通过电压信号引起高频振动，产生机械波。

超声波波长通常在1到1000微米之间，是一种高频声波。

超声波的传播和反射超声波在传播过程中会发生三种主要的现象：吸收、散射和反射。

吸收是指超声波能量在组织内部被吸收，随着传播距离的增加波能量逐渐减弱；散射是指超声波与组织内部的小尺寸结构相互作用，导致波的方向改变；反射是指当超声波遇到组织界面时，部分能量会被反射回来。

超声图像的形成血管内超声图像是通过测量反射回来的超声波来形成的。

一个血管内超声图像是由许多称为扫查线的超声波束组成的。

超声波的发射和接收是由位于探头上的晶体完成的。

当超声波束通过组织时，部分能量将被组织反射回来，通过探头上的晶体接收。

频率和图像分辨率频率是指超声波的振动次数，一般用赫兹（Hz）表示。

在血管内超声中，有高频和低频两种选择，高频超声波可以提供更高的图像分辨率，但穿透能力较差；低频超声波可以提供更好的穿透能力，但图像分辨率较低。

功率和超声安全超声波的功率对于安全至关重要。

较高的超声功率可以产生更好的图像质量，但也会增加组织热损伤风险。

因此，超声操作者需要在安全范围内选择适当的功率水平。

结论血管内超声是一种便捷、无创且非放射性的影像学技术，通过测量超声波在组织内的传播和反射，提供了详细的血管内部结构和病变信息。

理解血管内超声的原理有助于更好地理解和应用这一技术。

参考文献•Smith SE, Railey AN, Herbert AC. Principles of Vascular and Intravascular Ultrasound. StatPearls Publishing;2019.•Goldberg BB, Raichlen JS, Forsberg F. Atlas of ultrasound measurements. Saunders; 2006.•Huang YC, Liu B, Zhao Y, et al. Atherosclerotic plaque characterization by intravascular ultrasound and optical coherence tomography. J Geriatr Cardiol. 2019;16(6):.超声波的产生•超声波是由超声发声器产生的，发声器通过电压信号引起高频振动，产生机械波。

血管内心脏超声（ICE）操作规范
1. 引言
血管内心脏超声（Intracardiac Echocardiography，简称ICE）是一种用于检测和评估心脏病变的无创诊断技术。

为确保操作的准确和安全，制定本操作规范。

2. 设备准备
- 确保ICE设备处于正常工作状态。

- 校准ICE图像，确保图像清晰可见。

3. 患者准备
- 将患者正确安置于手术床上。

- 给予患者充足的镇静剂以确保安静。

4. 操作步骤
4.1 皮肤准备
- 消毒手术区域，包括穿刺点和导管插入口。

4.2 导管插入
- 在穿刺点处切开皮肤，并穿刺血管。

- 插入导管，确保导管端进入血管。

4.3 超声图像获取
- 通过ICE导管，将超声探头送入心腔。

- 操作ICE设备获取心脏相关的超声图像。

4.4 图像分析
- 仔细观察超声图像，分析心脏结构和功能。

- 根据需要，调整超声图像的方向和深度。

5. 安全注意事项
- 操作ICE设备时，避免过度施力，以免损伤血管和心脏组织。

- 监测患者的生命体征，并密切关注任何不适症状。

6. 操作结束
- 在操作结束后，将ICE设备从患者体内取出。

- 协助患者恢复，并记录任何操作留下的异常情况。

7. 总结
本操作规范旨在确保血管内心脏超声（ICE）操作的准确和安全。

操作人员应严格按照规范执行操作步骤，并注意安全和患者的舒适度。

以上为血管内心脏超声（ICE）操作规范的简要介绍。

血管内超声（IVUS）操作规范[原理]血管内超声(intravenous ultrasound，IVUS)是指无创性的超声技术和有创性的导管技术相结合，使用末端连接有超声探针的特殊导管进行的医学成像技术。

通过心导管将微型化的超声换能器置入心血管腔内，多晶片换能器环形阵列或单晶片换能器高速旋转（1800转/分）完成360°动态血管截面扫描，通过成像处理系统，回波信号强弱以灰阶形式显示，二维横截面成像，显示心血管断面形态。

[适应症]血管内超声主要应用于冠状动脉系统的诊断、指导、评估。

1.冠状动脉造影不能明确诊断的病例，如：临界病变、模糊病变；2.指导一些复杂、特殊病变，如：左主干病变、开口及分叉病变、 CTO病变、桥血管病变等；3.需明确病变形态和斑块性质；4.评价病变长度，明确支架的选择和放置；5.评价支架植入术等冠状动脉介入治疗疗效；6.冠状动脉病变的远期随访性研究。

[禁忌症]无绝对禁忌症。

[用物准备]1.IVUS主机、IVUS连接盒（PIM盒）、自动自动回撤装置；2.IVUS导管；[操作流程]1.如需VH-IVUS和FFR功能，开机前先连接主机后下方的ECG和BP电缆线，导入心电信号和有创压；2.启动主机，新建病例，视屏右上角红心闪烁证明心电信号连接成功，无心电信号将丢失VH-IVUS功能，但不会影响灰阶IVUS的录制；3.进入HOME界面（实时录制状态）；4.将PIM盒（IVUS导管连接盒）放入无菌袋，IVUS导管连接PIM盒，待视屏左下方提示catheter Insert再将导管送入体内；5.在血管造影检查的基础上，选定所需检查的血管和病变部位；6.同普通介入治疗，按1000IU/Kg追加普通肝素，防止导管血栓；7.采用6 F及以上的指引导管放置到冠状动脉口，将0.014英寸的指引导丝送至靶血管的远端；8.将血管内超声导管（电子相阵控）沿指引导丝送至指引导管口（冠脉开口）暂停，按下RING DOWN键待环晕伪影消失再继续推送；9.将超声导管送至需要进行检查的病变部位的远端，按下RECORD键，自靶血管的远端至冠脉开口以一定的速度连续回撤，完成完整超声影像录制，然后对感兴趣的部位再重点检查的；10.录制过程VH Off，只要接通心电信号就具有VH-IVUS信息；彩色血流功能需要事先选择，按Chroma键，视屏下方显示Chroma Flow on；11.最后对采集的影像进行测量、分析、整理、存档。

血管超声知识点血管超声是一种常见的医学检查技术，通过超声波的特性来观察和评估血管的结构和功能。

血管超声可以帮助医生诊断和治疗各种血管相关疾病，如动脉粥样硬化和深静脉血栓等。

在本文中，我们将逐步介绍血管超声的相关知识点。

1.血管超声的原理血管超声利用超声波在人体组织中的传播特性，通过声波的反射和散射来形成图像。

人体内的血管可以反射和散射超声波，这些波的回波被接收器捕获并转化为图像。

通过分析这些图像，医生可以了解血管的位置、大小、形态和血流情况。

2.血管超声的类型血管超声可以分为两种类型：彩色多普勒超声和超声血流图。

彩色多普勒超声使用不同颜色来表示血流的速度和方向，通过这种方式可以更直观地观察血管内的血流情况。

超声血流图则可提供更详细的血流速度和量化参数，如血流速度谱和阻力指数。

3.血管超声的应用血管超声在临床上有广泛的应用。

首先，它可以用于评估动脉和静脉的病变情况，如动脉粥样硬化、血栓形成和动脉瘤等。

此外，血管超声还可以用于引导血管内手术和介入治疗，如放置血管支架和导管等。

4.血管超声的优势相比其他检查方法，血管超声有许多优势。

首先，它是非侵入性的，不需要穿刺或注射造影剂，对患者来说较为安全。

其次，血管超声可以实时观察血流情况，有助于医生做出及时准确的诊断。

此外，血管超声还可以重复检查，无辐射，适用于长期随访。

5.血管超声的注意事项在进行血管超声之前，患者需要有一定的准备。

首先，患者需要空腹，以避免消化系统的气体干扰超声波的传播。

其次，患者需要解开衣领和腰带，以便医生能够更好地观察相关部位。

最后，患者需要保持平静和放松，以避免肌肉紧张对结果的干扰。

总结：血管超声是一种常见的医学检查技术，通过超声波的传播特性来评估血管的结构和功能。

它可以帮助医生诊断和治疗各种血管相关疾病，并具有非侵入性、实时性和重复性的优势。

在进行血管超声之前，患者需要做好相关准备，并保持放松和平静。

通过血管超声，我们可以更好地了解血管病变的情况，为临床治疗提供有力的支持。

血管内超声在冠状动脉疾病中应用有哪些？血管内超声（intravascular ultrasound，IVUS）通过导管技术将微型超声探头送入血管腔内，显示血管横截面图像，从而提供在体血管腔内影像。

血管内超声在冠状动脉疾病中应用有哪些？接下来，就带你了解一下吧！IVUS能够精确测定管腔、血管直径以及判断病变严重程度及性质，在提高对冠状动脉病变的认识和指导介入治疗方面起了非常重要的作用。

本共识专家组依据国内外IVUS临床研究结果，结合国内临床应用经验和体会，以实用为主旨，拟定了本共识，以期规范操作，并提高临床医生腔内影像学的运用和解读水平。

一、IVUS的成像原理及器械类型医用超声成像导管发射超声波，部分超声从组织折射返回传感器产生电脉冲，最后转换成图像。

目前可用的IVUS探头频率为25~60 MHz，既往IVUS导管的分辨率为100~200 μm[1]，新型的IVUS导管分辨率有进一步的提高。

虚拟组织学IVUS成像（virtual histology-IVUS，VH-IVUS）[2]、整合背向散射的血管内超声（integrated backscatter-IVUS, IB-IVUS）[3]以及iMAP-IVUS [4]系统均采用新型后处理技术，通过功率频谱的处理进行比较分析，通过运算处理不同组织的不同回声频率，对斑块的组织成分进行模拟成像和定量分析。

目前IVUS换能器分为机械旋转型及电子相控阵型两种类型。

二、图像获取的控制及操作技术（一）术前准备术前应常规肝素化。

如无禁忌证，在图像获取前需在冠状动脉内注射硝酸甘油100~200 μg，避免导管诱发的冠状动脉痉挛，并真实反映冠状动脉直径。

（二）导管准备机械旋转型导管需在体外用生理盐水预先冲洗，排除保护鞘内气泡。

相控阵型超声导管无需排除空气，但在送入冠状动脉前需要去除导管周围的环晕伪像。

（三）图像调整记录影像前可通过调整景深和增益来适应不同血管的管腔直径，并调整图像信号的清晰度，但要注意过度增加增益会增加血液的噪点，减低图像的分辨率。
