核测井技术的发展与应用

中子测井原理及应用中子测井是油气勘探和开发领域常用的测井工具，它通过检测埋藏层中的中子强度变化来获取有关岩石成分、流体含量和孔隙结构等信息。

本文将对中子测井的原理和应用进行详细介绍。

中子测井的原理主要基于中子与原子核相互作用的特性。

中子是核反应中不带电荷的粒子，可以穿透厚度较大的岩石层，并与原子核发生弹性散射或非弹性散射。

当中子穿过地层时，会与原子核发生散射，其中弹性散射使中子的能量损失，而非弹性散射会引起中子与原子核碰撞后释放出γ射线。

中子测井主要有三种类型：全反散射中子测井、氢反散射中子测井和共振中子测井。

全反散射中子测井是最常用的中子测井方法。

测井仪器发射中子束入井，中子在地层中与核子发生弹性散射，并回到测井仪器。

仪器检测到回散射的中子数，通过测量散射中子的能量损失来计算出地层中的处于中子束路径上的原子核的密度。

氢反散射中子测井主要是测量地层中氢的含量，因为氢含量与流体含量有关。

仪器发射中能量较高的中子入井，中子在地层中与氢发生非弹性散射，失去一部分能量，被探测器检测到。

通过测量散射中子的能量损失来计算地层中的氢原子的密度，从而估计出岩石中的流体含量。

共振中子测井是利用中子与原子核共振能级耦合的原理。

测井仪器发射中子束入井，中子在与地层中的原子核相互作用时，落入共振能级，通过共振吸收释放出γ射线。

测量这些γ射线的能量和强度，可以获取地层中特定原子核的密度和含量信息。

中子测井在油气勘探中有着重要的应用价值。

首先，中子测井可以提供岩石成分和密度信息，从而帮助确定地层的岩石类型和性质，判断潜在油气储集层的存在和质量。

其次，中子测井可以测量地层中的氢原子密度，从而帮助估计油气水饱和度和流体类型。

此外，中子测井在解释地震数据和构建地层模型时也发挥重要作用。

除了油气勘探领域，中子测井还广泛应用于地下水勘探、地质工程和环境行业。

例如，用于地下水勘探时可以通过测量含水层的水含量和孔隙度来评估地下水资源量和流动性。

概述核磁共振在石油测井的应用我国的地势和地形结构复杂多样的特点，增加了石油钻井的难度。

保证石油测井的质量就必须采用先进的科学技术。

核磁共振的技术为我国石油测井的发展带来了较大的贡献。

比如利用核磁共振提供的地层信息，比其他测井的方式的信息更为丰富和全面。

尤其是在较为复杂的岩性上，核磁共振技术发挥了其有效的作用，同时核磁共振也是现今较为有效合理的提供地层渗透率的测井方法。

能有效地反映石油的粘稠度和毛管压力曲线等信息。

一、核磁共振概述核磁共振是原子核在外磁场的作用下发生分裂，然后通过共振吸收一定频率辐射的物理过程。

原子核不同，自旋的情况不同。

在原子核自旋的过程中会在磁场的周围受到力矩的作用，并进行有规律的运动。

但是当磁力改变时，会产生磁共振。

核磁共振在石油测井中已得到较为广泛的应用，但也存在一些理论与实际相偏离的问题。

因此，在实际的运用中要不断地提高核磁共振的应用效果。

加强对石油测井的应用，发挥核磁共振技术的最大效果。

二、核磁共振在是由测井中的应用（一）石油测井流体识别开发石油前要对石油进行测井，而测井的目的是为了提供石油的相关数据和资料，以便更好地保障石油开发的安全。

但在石油测井的过程中，石油井眼直径大小与测井流体的体积呈正相关。

也就是说，石油井的直径越小，测井流体的体积越小。

利用核磁共振可以减少流体体积大小对石油测井的影响，提高石油测井流体的识别功能，并有效地保证石油测井数据的准确度。

在石油测井应用核磁共振的过程中，早期利用核磁共振技术对石油测井的资料进行收集是采用差谱法。

差谱法是在两个不同的时间段里的回波中得到的孔谱。

差谱=等待时间长的π谱-等待时间短的π谱。

在一般的情况下，气在差谱的中段，轻质油在差谱的后段，无油便无差谱。

差谱法在核磁共振中对石油测井的应用可以检测地层中有无轻径的存在。

（二）石油测井深度石油测井的过程中会由于多种原因造成测井深度的误差，影响石油测井资料的准确度。

而在实际的测井过程中造成测井深度误差的原因包括测井的速度、测井仪器的选用以及测井过程中各种相关因素。

核磁共振测井技术在地下水勘察中的应用地下水是人类生活中重要的水源之一，对地下水的精确勘察和评估对于保障饮用水安全和可持续发展至关重要。

传统的地下水勘察方法虽然有一定的局限性，但随着科技的不断进步，新的测井技术不断涌现。

本文将介绍核磁共振测井技术在地下水勘察中的应用，探讨其原理、优势和潜力。

核磁共振(NMR)技术是20世纪40年代诞生的一项重要科学技术，它以原子核自旋共振现象为基础，通过检测样品内原子核在外部磁场中的行为来获得样品的物理和化学信息。

核磁共振测井技术则是将核磁共振技术应用于地下水勘察领域，可以帮助地质勘探人员了解地下水的分布、含量、流向等重要信息。

核磁共振测井技术相比传统的地下水勘察方法有以下优势。

首先，核磁共振测井技术可以非侵入性地对地下水进行勘察，不需要进行钻孔，不会破坏地下水资源。

其次，核磁共振测井技术具有较高的分辨率，可以提供详细的地下水信息。

例如，它可以测量地下水的含水量、含油饱和度、孔隙度等，帮助判断地下水的质量和可利用性。

此外，核磁共振测井技术还可以提供地下水的流速和流向信息，对于地下水流动模型的建立和优化具有重要意义。

核磁共振测井技术在地下水勘察中的应用很广泛。

首先，它可以用于地下水资源的评估。

通过核磁共振测井技术，可以实时监测地下水的分布情况，评估地下水资源的储量和可利用量。

其次，核磁共振测井技术可以用于地下水污染的监测和治理。

地下水污染是当前面临的严重环境问题之一，传统的监测方法往往需要取样分析，效率低且成本高。

而核磁共振测井技术可以实时、快速地检测地下水中的有害物质含量，提供污染源的定位和治理方案的制定。

此外，核磁共振测井技术还可以辅助地下水水文地质研究。

地下水水文地质研究是地下水勘探的前提和基础，它涉及地下水的形成、演化和运动规律等问题。

核磁共振测井技术可以提供地下水含水层的物理和化学参数，有助于揭示地下水系统的运动机制和地下水补给方式等重要问题。

虽然核磁共振测井技术在地下水勘察中具有广阔的应用前景，但也面临一些挑战和难题。

浅谈核磁共振技术在测井中的应用及故障处理作为目前世界上最先进的石油测井技术之一-核磁共振测井技术，其测井信号来自地层孔隙流体，包含十分丰富的地层信息，可用于定量确定自由流体、束缚水、渗透率以及孔径分布等重要参数。

在勘探阶段，核磁共振测井能为流体性质、储层性质以及可采储量等地层评价问题的解决提供有效信息；在开发阶段，能为油层剩余油、采收率以及增产措施效果等问题的评价和分析提供定量数据。

在复杂岩性特殊岩性储层、低孔低渗储层、低电阻率低饱和度储层、以及石油天然气和稠油等储层都具有明显的应用效果。

标签：核磁共振技术；测井；故障；应用核磁共振测井仪EMRT仪器主要测量地层孔隙流体中氢核响应。

仪器用静磁場和脉冲射频磁场（RF）来进行井下自旋回波核磁响应的测量。

测量的重要信息均包括在回波串中。

回波串的初始幅度和地层中的流体信息有关，反映的是地层孔隙度。

回波幅度的衰减率反映孔径尺寸的信息和流体中流体类型。

1 核磁共振测井技术的地质应用核磁共振测井方法可直接测量地层孔隙中可动流体的信息，可定量确定自由流体、束缚水、渗透率及孔径分布，其孔隙测量不受岩石骨架矿物成分的影响，在复杂岩性、特殊岩性储层、低孔低渗储层、低电阻率、低饱和度储层、以及天然气和稠油等储层具有明显的应用效果。

2 核磁共振仪器应用特点与常规测井的区别2.1 核磁共振仪器应用特点根据核磁的测井数据，能够计算出地质的相关参数：总空隙度，有效空隙度，粘土束缚水体积，毛管束缚水体积，可动水体积，烃（油气）体积，残余烃含量，渗透率，原油粘度，含烃类型。

2.2 与常规测井的应用特点根据常规的测井数据，只能够判断储层物性，确定产量，判定纯油气产层，估算地质储量，可采储量及油气采收率。

2.3 两者的区别区别于常规仪器计算的渗透率，从另外一个角度提供了储层渗透率信息，能够结合中子密度或者电阻率测井，运用标准谱、拼接谱、差谱、移谱等方法，进行储层流体类型分析，并且为测压取样仪作业点的选取提供指导。

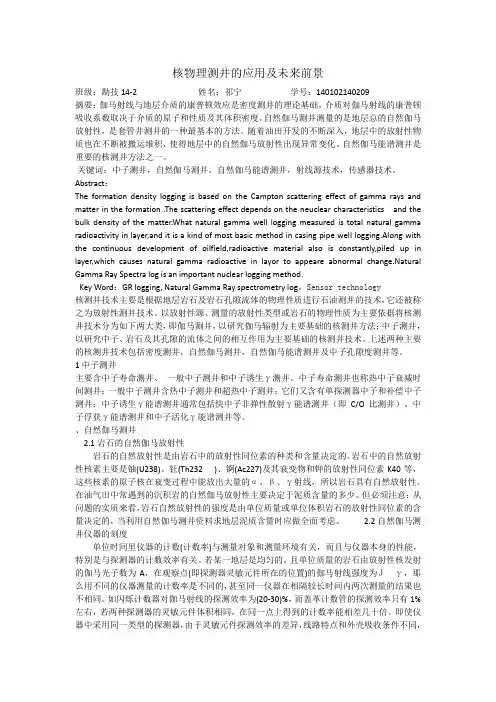

核物理测井的应用及未来前景班级：勘技14-2 姓名：祁宁学号：140102140209摘要：伽马射线与地层介质的康普顿效应是密度测井的理论基础，介质对伽马射线的康普顿吸收系数取决于介质的原子和性质及其体积密度。

自然伽马测井测量的是地层总的自然伽马放射性，是套管井测井的一种最基本的方法。

随着油田开发的不断深入，地层中的放射性物质也在不断被搬运堆积，使得地层中的自然伽马放射性出现异常变化。

自然伽马能谱测井是重要的核测井方法之一。

关键词：中子测井，自然伽马测井，自然伽马能谱测井，射线源技术，传感器技术。

Abstract：The formation density logging is based on the Campton scattering effect of gamma rays and matter in the formation .The scattering effect depends on the neuclear characteristics and the bulk density of the matter.What natural gamma well logging measured is total natural gamma radioactivity in layer,and it is a kind of most basic method in casing pipe well logging.Along with the continuous development of oilfield,radioactive material also is constantly,piled up in layer,which causes natural gamma radioactive in layor to appeare abnormal change.Natural Gamma Ray Spectra log is an important nuclear logging method.Key Word：GR logging, Natural Gamma Ray spectrometry log，Sensor technology核测井技术主要是根据地层岩石及岩石孔隙流体的物理性质进行石油测井的技术，它还被称之为放射性测井技术。

引言核磁共振测井是一种适用于裸眼井的测井新技术，是目前唯一可以直接测量任意岩性储集层自由流体（油、气、水）渗流体积特性的测井方法，有明显的优越性。

本文主要讲解了核磁共振测井的发展历史、基本原理、基本应用、若干问题及展望。

发展历史核磁共振作为一种物理现象，最初是由Bloch和Purcell于1946年发现的，从而揭开了核磁共振研究和应用的序幕。

1952 年，Varian 发明了测量地磁场强度的核磁共振磁力计，随后他利用磁力计技术进行油井测量。

1956 年，Brown 和Fatt研究发现，当流体处于岩石孔隙中时，其核磁共振弛豫时间比自由状态相比显著减小。

1960年，Brown 和Gamson研制出利用地磁场的核磁共振测井仪器样机并开始油田服务。

但是，地磁场核磁测井方案受到三个限制，即：井眼中钻井液信号无法消除，致使地层信号被淹没；“死时间”太长，使小孔隙信号无法观测；无法使用脉冲核磁共振技术。

因此，这种类型的核磁共振测井仪器难以推广。

1978 年，Jasper Jackson 突破地磁场，提出一种新的方案，即“Inside-out”设计，把一个永久磁体放到井眼中(Inside)，在井眼之外的地层中(Outside)建立一个远高于地磁场、且在一定区域内均匀的静磁场，从而实现对地层信号的观测。

这个方案后来成为核磁共振测井大规模商业化应用的基础。

但是由于均匀静磁场确定的观测区域太小，观测信号信噪比很低，该方案很难作为商业测井仪而被接受。

1985 年，ZviTaicher和Schmuel提出一种新的磁体天线结构，使核磁共振测井的信噪比问题得到根本性突破。

1988 年，一种综合了“Inside-out”概念和MRI 技术，以人工梯度磁场和自旋回波方法为基础的全新的核磁共振成像测井(MRIL)问世，使核磁共振测井达到实用化要求。

此后，核磁共振测井仪器不断改进，目前，投入商业应用的核磁共振测井仪器的世界知名测井服务公司分别为：斯仑贝谢、哈利伯顿和贝克休斯。

核测井的原理及应用1. 什么是核测井核测井是指利用核技术对地下岩石进行测井的一种方法。

通过将放射性核素插入到地下井中并测量辐射线的强度，可以获取有关岩石成分、孔隙度、渗透率等信息。

2. 核测井的原理核测井利用放射性核素的辐射特性，通过测量辐射强度来推断岩石的性质。

2.1 放射性核素的选择核测井常用的放射性核素有铯（Cs）、铍（Be）、铀（U）等，这些核素具有适当的半衰期和射线能量，对地下岩石的测量具有较高的分辨率和深度范围。

2.2 辐射探测器在核测井中，辐射探测器起着重要的作用。

常用的辐射探测器有探头计数器和谱仪计数器。

2.3 数据采集与处理核测井得到的数据需要经过采集和处理才能得出准确的测量结果。

采集到的数据会经过滤波、校正等处理步骤，然后进行解释和分析。

3. 核测井的应用核测井在多个领域有广泛的应用，下面列举了一些主要的应用领域：3.1 石油勘探与开发核测井可用于评估油田储量、分析储层性质、确定油层厚度和垂直分布等。

通过核测井，可以帮助优化石油勘探与开发过程，提高油田的产量和开发效率。

3.2 水资源勘探核测井可以提供地下水层的详细信息，包括水层厚度、渗透性、含水层的位置等。

这些信息对于水资源勘探和管理非常重要，能够帮助合理利用地下水资源，预防地下水的过度开采和污染。

3.3 环境监测核测井在环境监测中也有广泛应用。

例如，可以通过核测井来测量地下水位、盐度、污染程度等指标，监测地下水资源的变化和污染情况，为保护环境和科学治理提供依据。

3.4 地质灾害预警核测井可用于地质灾害预警，例如地震、滑坡和地下水涌出等。

通过监测地下岩石的变化和应力分布情况，可以提前预警地质灾害的发生，保障人民生命财产安全。

3.5 建筑工程核测井在建筑工程中也有重要应用，如地基工程的勘探、隧道工程的地质探测等。

通过核测井，可以评估地下岩石的强度、稳定性和渗透性等属性，为建筑工程的设计和施工提供可靠的依据。

4. 结论核测井是一种基于核技术的地下岩石测量方法，通过测量放射性核素的辐射强度，可以获取有关岩石的性质和构造的信息。
