临时用电配电箱安装

施工现场临时用电配电箱系统的配置施工现场临时用电配电箱系统的配置总配电箱、分配电箱、开关箱必须要有重复接地；总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s；现场总配电箱、分配电箱应配锁并由专人负责；施工现场使用三相五线制；配电方式；三级配电，两级保护；三级配电；总配电箱、分配电箱、开关箱；两级保护；（1）开关箱的保护。

漏电保护动作电流不大于30mA，动作时间不大于0.1s.（2）总配电箱的保护。

漏电保护动作时间大于30mA，动作时间大于0.1s.分配电箱漏电保护动作电流是75mA，（开关箱漏电保护动作电流30mA的1.5倍）动作时间不大于0.1s.所以，分配电箱不可直接用电设备；总配电箱、分配电箱安装中心点距地面的距离应为1.4～1.6米。

箱内必须分设N线端子板和PE线端子板；TN-S供电系统的特点如下。

它是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S 供电系统，1）系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。

PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。

2）工作零线只用作单相照明、单相负载回路中。

3）专用保护线PE不许断线，专用PE线是黄绿双色4）工作零线不得与重复接地线连接，而PE线与重复接地相连接，与漏电保护器不得相连接，所以TN-S系统供电上必须安装漏电保护器。

5）TN-S方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。

什么是三相五线制-------在三相五线制供电系统中，把零线的两个作用分开，即一根线做工作零线(N)，另外用一根线专做保护零线(PE)，这样的供电接线方式称为三相五线制供电方式。

三相五线制包括三根相线、一根工作零线、一根保护零线。

三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线蓝色，PE线黄绿色。

这种供电系统称为TN—s方式开关箱、移动箱重点要求开关箱不宜上锁。

工地临时用电配电箱规范工地临时用电配电箱规范主要包括以下几个方面的要求：安装位置、用电容量、电线的选择和敷设、保护措施以及安全操作规范。

一、安装位置：1. 工地临时用电配电箱应选择通风良好、干燥、无易燃易爆物品的地方，避免与易燃物品、腐蚀品等接触。

2. 配电箱应保持与周围建筑物和设备的距离，便于维修和操作。

二、用电容量：1. 根据工地的用电负荷情况，选择合适的配电箱容量。

2. 若用电负荷较大，应使用多台配电箱进行分布，避免超负荷使用。

三、电线的选择和敷设：1. 选用符合国家标准的电线和电缆，保证电线的负载能力。

2. 电线敷设应符合规范，避免交叉敷设和搭挂在梁柱上，防止电线磨损和短路。

3. 敷设地下电缆时，应采取防护措施，以免被外力损坏。

四、保护措施：1. 配电箱应安装漏电保护器，能及时切断电源以防止触电事故的发生。

2. 配电箱应安装过载保护器，能根据用电负荷自动断电，防止电线烧毁。

3. 配电箱应安装短路保护器，能在电线短路时迅速切断电源，防止火灾的发生。

五、安全操作规范：1. 操作配电箱前，应关闭电源开关，禁止对带电设备进行操作。

2. 操作配电箱时，工作人员应戴绝缘手套和绝缘鞋，严禁穿戴湿漉漉的衣物进行操作。

3. 临时用电期间，应定期进行线路的检查和维护，发现问题及时处理，确保用电安全。

4. 禁止非专业人员私自操作电器设备，避免造成安全事故。

在工地临时用电配电箱的规范要求中，安全是最核心的考虑因素。

工地的临时用电存在着较大的风险，一旦安全措施不到位，就容易引发火灾、触电等事故。

因此，工地相关人员应加强安全意识，认真遵守规范要求，确保工地临时用电的安全操作。

临时配电线路架设及配电箱、开关箱设置规定随着社会的进展，电力供应已成为现代生产与生活的必需品。

作为电力系统的一部分，配电线路的架设及配电箱、开关箱设置更是电力供应的一个紧要环节。

正确的配电线路架设及配电箱、开关箱设置规定可以确保电力负载的稳定和安全，保障生产和生活的顺当进行。

下面，本文将认真介绍临时配电线路架设及配电箱、开关箱设置规定。

一、临时配电线路架设规定1、设计规范：在进行临时配电线路架设前，需依据电力供应公司所订立的配电线路架设设计规范，进行线路设计。

特别是在场内临时配电时，应有专人负责线路设计，保证线路符合工程安全、经济、应用的原则。

2、线路材料选择：临时配电线路架设时，应选择材质坚固、导电性能良好、绝缘性好的电线材料。

线材规格及截面积应依据实际负载量确定，保证线路的安全性能。

3、线路敷设及固定：在临时配电线路架设过程中，应摆放电缆桥架，铺设电缆及线管，并做好线路固定，避开线路水平或垂直过度弯曲，影响线路的使用寿命。

4、接地处理：电力设备的安全性取决于线路的接地，因此在整个临时配电线路架设过程中，应做好线路接地处理，保证接地的应用与安全。

5、接线盒的设置：临时配电线路需要设置接线盒，连接电缆及电缆及终端连接，接线盒本身的制作要求应良好的防火性及好的绝缘性能，操作人员需依据接线盒规格进行正确接线。

6、临时配电线路的验收：配电线路架设完毕后，需进行肯定的验收工作，保证线路的安全与符合实际，加强系统的牢靠性。

二、配电箱的设置规定1、配电箱的安装方向：在进行配电箱的设置时，应依据构造要求及安装环境、操作方式等因素，确定最佳配电箱安装方向。

设置在墙上时，可选择立式或横置安装方式，在地上时，要提高设备的平稳性及易操作性。

2、配电箱的选型：在选型时，需依据电源负载综合考虑配电箱的分段情况、负载当前状态压力与将来扩展压力等，选择合适的配电箱。

同时需保证埋入墙内的深度与电箱盖能够完好地面对地面，严禁在配电箱内堆放杂物，以免影响配电箱的散热。

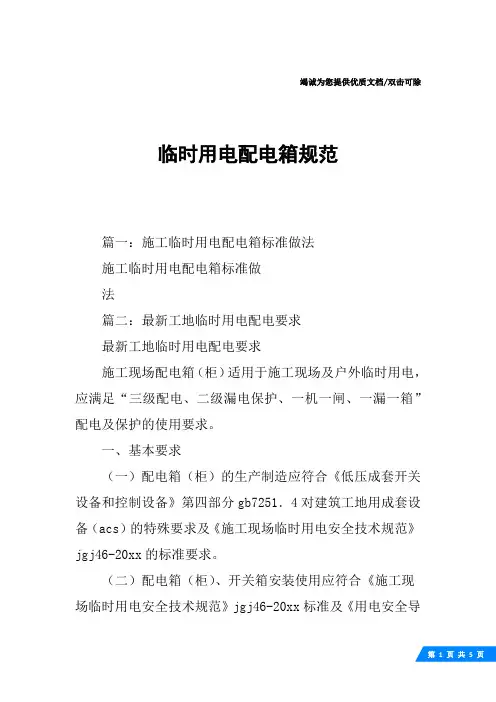

竭诚为您提供优质文档/双击可除临时用电配电箱规范篇一：施工临时用电配电箱标准做法施工临时用电配电箱标准做法篇二：最新工地临时用电配电要求最新工地临时用电配电要求施工现场配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。

一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分gb7251．4对建筑工地用成套设备（acs）的特殊要求及《施工现场临时用电安全技术规范》jgj46-20xx的标准要求。

（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》jgj46-20xx标准及《用电安全导则》gb/t13869标准化要求。

（三）配电箱（柜）、开关箱应分设n线、pe线端子板，进出线必须通过端子板做可靠连接。

n线端子板必须与金属电器安装板绝缘；pe线端子板必须与金属电器安装板做电气连接。

进出线中的n线必须通过n线端子板连接；pe线必须通过pe线端子板连接。

pe线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为pe线进箱体的连接点，1个为重复接地的连接点。

（四）电器元件应选用符合gb/4048．2-20xx、gb6829以及jgj46-20xx标准的产品，并符合建设部“十一五”推广应用技术要求。

二、总配电箱（柜）内设400a-630a具有隔离功能的dz20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的dz20系列160a-250a透明塑壳断路器，配备dz20l（dz15l）或lbm-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30ma.s，最好选用额定漏电动作电流100-200ma，额定漏电动作时间大于0.1s，其动作时间为延时动作型。

临时用电施工配电箱及开关箱的设置要求主要包括以下几个方面的内容：安装位置、安全保护、电缆布线、设备选择、操作与维护等，下面我将详细阐述每个方面的要求。

1. 安装位置要求：临时用电施工配电箱及开关箱应安装在通风良好、干燥、无火源处，远离易燃、易爆物品，并确保不会被人为撞击或其他外力损坏。

尽量避免在易受潮湿或露天使用环境下安装。

2. 安全保护要求：配电箱及开关箱必须具备过载保护、短路保护和漏电保护功能，以确保在电流过大、短路或漏电等情况下能够及时切断电源，防止发生电气事故。

此外，还应配备防火、防水和防尘的装置，确保使用过程中的安全性。

3. 电缆布线要求：使用标准的电缆进行布线，且应遵循电缆规范进行布线，保持电缆整齐、明确、有序地布设。

应注意避免电缆过长或过短，防止接头松动或绞胎过紧导致安全隐患。

电缆布线要保持与其他设备、管道等的安全距离，避免相互干扰或损坏。

4. 设备选择要求：选择合适的配电箱及开关箱设备，应注意其功能齐全、质量可靠、安全性能优良。

并且要根据实际需要，确定所需设备的额定电流、额定电压和开关容量等参数，确保其能够满足工程要求，且保证设备性能稳定。

5. 操作与维护要求：用户在使用临时用电施工配电箱及开关箱时，应接受相关的安全操作培训，熟悉设备的工作原理和操作方法。

同时，要定期进行设备的检查和维护，如清洁设备、检查控制回路和电缆连接等。

在设备运行过程中，要随时注意正常工作状态，发现异常情况及时进行处理，并定期进行设备的定期检测和维修。

以上便是临时用电施工配电箱及开关箱的设置要求。

通过以上要求的合理设置，能够确保临时用电施工中的电气设备能够安全、稳定地运行，保障施工人员的人身安全和施工质量的顺利进行。

临时用电施工配电箱及开关箱的设置要求临时用电施工是指在施工过程中为了满足施工现场的电力供应需求而设置的临时用电设施。

在进行临时用电施工时，必须符合以下设置要求，以确保施工安全和电力供应的稳定性。

1. 安全距离设置：为了防止临时用电设施与其他设备或建筑物之间的相互干扰或发生火灾、触电等事故，必须设置适当的安全距离。

按照规定，临时用电设施与可燃物之间的最小安全距离为1.5米，与非可燃物之间的最小安全距离为1.0米。

2. 接地设置：为了保证临时用电设施的安全运行，必须进行正确的接地设置。

临时用电配电箱和开关箱的金属外壳必须通过专用接地线连接到设施的总接地点，并与工地的总接地网相连。

接地线的导线截面不得小于4平方毫米。

3. 电缆布线设置：电缆布线应尽量避免与其他设备或建筑物的磨擦、碰撞或过度拉伸。

电缆应铺设整齐，并通过托架或槽道进行固定，以防止电缆松动或损坏。

同时，电缆的敷设高度应符合安全标准，不得低于2.5米。

4. 过载保护设置：临时用电设施的重要部件之一就是过载保护装置。

在配电箱和开关箱中，必须安装适当的过载保护装置，如熔断器或断路器。

过载保护装置的额定电流应根据实际需要进行选择，并按照标准进行正确的安装和调整。

5. 温度和湿度要求：临时用电设施的运行环境中，温度和湿度也是重要的要求。

一般来说，温度应控制在-5℃至40℃之间，湿度应控制在30%至90%之间。

同时，设施中应设置温湿度监测装置，并按时进行检测和记录。

6. 防护措施设置：为了保护临时用电设施的安全性，应设置相应的防护措施。

例如，配电箱和开关箱的盖板必须完好无损，并具有防水、防尘和防火的功能。

设施周围应设置警示标识，以提示人们注意安全。

总结：临时用电施工配电箱及开关箱的设置要求涉及安全距离、接地、电缆布线、过载保护、温湿度要求和防护措施等方面。

在进行临时用电施工时，必须按照国家相关规定和标准进行设置和操作，以确保施工安全和电力供应的可靠性。

临时用电安装要求1、临时用电的架设、安装必须是持有效电工证书的专业人员进行安装，并对安装人员进行临时施工组织设计的安全技术交底。

2、接地系统安装：①总配电箱金属外壳做重复接地线，接地形式三角型接地。

接地体不准用螺纹钢，使用50×50×5的角钢或大直径圆钢，打入地下不少于2m。

两根角钢之间的距离不少于2.5m。

接地电阻值不大于4Ω。

②在配电线路末端处做重复接地，作法同上。

接地电阻不大于10Ω。

③塔式起重机、井字架、物料提升机、脚手架四角做防雷接地。

接地体用50×50×5角钢打入地下不少于2.5m，防雷装置的冲击接地电阻值不得大于30Ω。

④重复接地必须在保护零线上，工作零线不能重复接地。

3、保护接零系统：①保护零线严禁通过任何开关和熔断器。

②保护零线作为接零保护的专用线必须独用，不能他用，电缆要用五芯电缆。

③保护零线除了从工作接地线（变压器）或总配电箱电源侧从零线引出外，在任何地方不得与工作零线连接。

特别注意电箱中防止经过铁质箱壳形成电气连接。

④PE黄/绿双色专用线，专接设备的外壳和电箱保护零线排，不准工作零线和相线用。

⑤保护零线在架空线中排列一定要按标准进行，面向负荷从左侧起为A，O（N），B，C，O b（PE）；动力照明两个横担上分别架设时，最下层面向负荷最右边的导线为保护零线。

O b （PE）。

4、配电线路：1）、架空线路的安全要求：架空线路由导线、绝缘、横担及电杆组成。

①架空线路必须采用绝缘铝线、绝缘铜线。

②架空线的挡距不得大于35m。

线间距离不得少于0.3m。

③架空线弧线最低处于地面的最小垂直距离施工现场4m以上，机动车道6m以上。

④架空线路的最小载面选择除必须满足负荷需要外，还应考虑机械作业强度，用作架空线路的绝缘铝线不少于16mm2，绝缘铜线载面不少于10mm2。

橡胶软线用钢绞线吊环悬挂，挡距内不得有接头。

⑤架空线路相序排列，面向负荷从左侧起L1，N，L2，L3，PE。

工程施工现场配电箱规范一、概述工程施工现场配电箱是施工现场临时用电的重要组成部分，它为施工现场提供电力供应，保证施工过程中的正常用电。

为了确保施工现场临时用电的安全、可靠和经济，制定本规范。

二、配电箱的选型和安装1. 配电箱的选型应满足施工现场临时用电的需求，应选择符合国家标准的、具有良好信誉的品牌。

2. 配电箱应安装在干燥、通风、易于操作和检修的位置。

3. 配电箱的安装高度应便于操作和维护，一般安装高度为1.2m-1.5m。

4. 配电箱的安装应牢固，防止移动和倾斜。

三、配电箱的接线和线路布置1. 配电箱的接线应符合国家电网公司的相关规定，应实行“一机一闸一漏一箱”的原则。

2. 配电箱内的线路应采用绝缘导线，线路的敷设应符合国家电网公司的相关规定。

3. 配电箱内的线路应进行分色标识，区分N线、PE线和相线，确保线路清晰、整齐。

4. 配电箱内的开关、漏电保护器、熔断器等电器元件应符合国家电网公司的相关规定，应具有合格的检验报告。

5. 配电箱内的电器元件应安装牢固，接线应可靠，防止松动和接触不良。

四、配电箱的运行和维护1. 配电箱的运行应遵守国家电网公司的相关规定，应实行定期检查、定期保养制度。

2. 配电箱的运行人员应具备相应的专业知识，熟悉配电箱的结构、性能和操作方法。

3. 配电箱的运行人员应定期对配电箱进行检查，发现问题应及时处理。

4. 配电箱的运行人员应定期对配电箱的电器元件进行维护，确保其正常运行。

五、配电箱的安全防护1. 配电箱应设置防护罩，防止灰尘、水分、腐蚀性气体等进入配电箱内部。

2. 配电箱应设置可靠的接地装置，确保配电箱的安全运行。

3. 配电箱的进出口应设置防护措施，防止动物进入配电箱内部。

4. 配电箱应设置明显的标志，标明配电箱的名称、电压、电流、操作规程等信息。

本规范是根据国家电网公司的相关规定和施工现场的实际情况制定的，旨在确保施工现场临时用电的安全、可靠和经济。

希望各施工单位认真遵守本规范，确保施工现场临时用电的安全。

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。

（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。

★配电箱、开关箱电器可靠、完好，进出线整齐。

开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。

（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

配电箱安装要求是：1、配电箱不得安装在潮湿，有蒸气，有腐蚀的地方，一般安装在大门后或进门边鞋柜上部易开关的地方。

2、配电箱安装高度距离地面1.5m为宜。

3、配电箱内应设置漏电断路，漏电动作电流不应大于30MA，有超负荷保护功能，并分出数路出线，分别控制照明、空调插座，其回路应确保负荷正常使用。

4、照明及电热负荷线径截面的选择应使导线的安全流量大于该分路内所有电器额定电流之和，各分路线的容量不允许超过进户线的容量。

5、配电箱内，应分别设置零线和保护地线（PE线）汇流排，零线和保护线应在汇流排上连接，不得绞接，并应有编号。

6、配电箱内的漏电开关，空气开关，排列整齐，并标明各回路控制照明，空调、插座的用电回路名称及编号。

7、配电箱应安装平整、牢固、可靠安全。

8、配电箱进出回路线都应有电线保护管插入进行保护。

9、电工作业后期完工后，应对插座、开关、灯具等进行检查试用，应符合《电气安置、安装工程电气设备交接试验标准》的有关规定，并作好记录。

10、并通过公司质检员检测验收合格后，方可交付使用。

11、电工自测：（1）、各种灯具安装位置正确，端正平整、牢固可靠。

（2）、各种面合、平直、牢固、面板贴墙面、板面。

（3）、各种开关开启灵活、控制灵敏。

（4）、各种灯具全亮，并控制有程序。

（5）、各种插座用（小灯泡插入式测试）通电良好。

（6）、空气开关、漏电开关开启灵活、控制灵敏。

12、临地施工用电须知：（1）、临时施工用配电箱，带空气、漏电开关。

（2）、工地电器设备及工作灯用电，配电缆线。

（3）、电缆线应用插头连接插座使用施工用电。

配电箱应用不可燃材料制作；触电危险性小的生产场所和办公室，可安装开启式的配电板；在触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉房、木工房等场所，应安装封闭式箱柜；在有导电性粉尘或产生易燃易爆气体的危险作业场所，必须安装密闭式或防爆型的电气设施；配电箱各电气元件、仪表、开关和线路应排列整齐，安装牢固，操作方便。

临时用电施工配电箱及开关箱的设置要求1. 施工现场临时用电配电箱的设置要求在施工现场设置临时用电配电箱时，需要满足以下要求：1.1 安全可靠性要求临时用电配电箱必须采用符合国家标准的电器设备，并经过合格的检测和验收。

确保设备的安全运行和可靠性。

1.2 配电箱选址要求临时用电配电箱的选址要合理，不能阻碍施工工地进出的通道，也要求远离易燃易爆、腐蚀性和湿气较大的区域，以确保安全使用。

1.3 配电箱的固定要求临时用电配电箱在选址后需要进行固定，以防止其被风吹倒或人为破坏。

固定方式可采用专用支架或建筑物固定。

1.4 配电箱的接地要求临时用电配电箱需要进行有效的接地，确保电气设备正常工作，并避免因接地不良而引起的触电事故。

1.5 配电箱的标志要求临时用电配电箱上需要明确标示电源接线、电气设备类型和额定电压等信息，并配备相关的警示标识，便于操作人员正确使用和维护设备。

2. 施工现场临时用电开关箱的设置要求在施工现场设置临时用电开关箱时，需要满足以下要求：2.1 安全可靠性要求临时用电开关箱必须符合国家标准的电器设备要求，并通过合格的检测和验收，以确保设备安全可靠运行。

2.2 开关箱选址要求临时用电开关箱的选址要合理，确保易于操作和维护，且远离易燃易爆、腐蚀性和湿气较大的区域，以防止因环境因素导致的设备故障和人身伤害。

2.3 开关箱的固定要求临时用电开关箱需要进行固定，以防止其被风吹倒或人为破坏。

固定方式可采用专用支架或建筑物固定。

2.4 开关箱的接地要求临时用电开关箱需要进行有效的接地，确保设备正常工作，并预防触电事故。

接地应符合国家标准的要求，确保接地电阻符合安全范围。

2.5 开关箱的标志要求临时用电开关箱上需要明确标示电源接线、设备控制开关和额定电压等信息，并配备相关的警示标识，确保操作人员正确使用和维护设备。

以上是关于临时用电施工配电箱及开关箱的设置要求，包括安全可靠性要求、选址要求、固定要求、接地要求和标志要求。

临时用电施工配电箱及开关箱的设置要求I. 引言临时用电施工配电箱及开关箱是施工现场临时供电系统的重要组成部分。

它们负责将电力供应分配到各个临时用电设备和工作区域，确保施工现场的用电安全和正常运行。

本文将介绍临时用电施工配电箱及开关箱的设置要求，包括位置选择、安装标准、防护措施等内容。

II. 位置选择1. 与电源距离合理：临时用电施工配电箱及开关箱应与电源之间的距离尽量缩短，减少线路损耗和电压降低的风险，同时便于监控和维护。

2. 空气流通良好：施工现场常常存在粉尘、烟雾、腐蚀性气体等不利于设备运行的因素，应选择位置通风良好的区域，避免对配电箱及开关箱造成影响。

3. 不易受潮涝：应选择相对高于地面的位置，避免被雨水、地下水或其他液体淹没，防止电气设备受潮受损。

4. 远离易燃易爆区域：临时用电施工配电箱及开关箱应远离易燃易爆物质存放区域，以防止设备受到火灾的危险。

III. 安装标准1. 固定稳固：临时用电施工配电箱及开关箱应使用牢固的支架或底座固定，以防止设备在施工过程中被碰撞或意外移动。

2. 绝缘保护：配电箱及开关箱的外壳和内部分隔板等部件应具备绝缘性能，避免电气部件接触到金属或其他导电材料，从而降低触电和短路的风险。

3. 防护等级：配电箱及开关箱的外壳应具备适当的防护等级，能够防止尘土、水分、短时间的喷溅等对设备造成损害。

4. 接地保护：配电箱及开关箱应进行可靠的接地保护，确保电气设备的安全运行，防止接地故障造成的触电危险。

IV. 防护措施1. 安全标识：配电箱及开关箱应明确标示相关的安全警示和使用指南，包括电压、额定容量、最大负荷、禁止触摸等内容，以提醒工作人员注意用电安全。

2. 配备安全设备：配电箱及开关箱应配备过流保护器、漏电保护器等安全设备，及时发现电气故障并切断电源，保护人身安全。

3. 定期检查：施工现场应有专人负责定期检查配电箱及开关箱的安全状况，包括电线接头的松动、设备表面的磨损和腐蚀等，及时采取维护措施。

十一、电气接线系统图和平面图（见附图）
150A空气开关(M1)
动
力
Ω
引
出
40A空气开关
×16
照明引出
进线总配电箱M(总) 接线系统图：
40A
漏电开关（钢筋切断机用）
漏电开关（钢筋弯曲机用）
150 A总漏电开关40A 漏电开关（钢筋拉直机用）
100A 漏电开关（钢筋对焊机用）
40A 漏电开关（木工圆盘锯机用）
分配电箱M(1) 接线系统图：
60A 漏电开关（砼搅拌机用）
A 漏
电开关（现场电焊机用）
分配电箱M(2) 接线系统图：
100A 漏电开关（设备塔机用）
40A 漏电开关（照明镝灯用）
分配电箱M(3) 接线系统图：
32A 漏电开关（A区办公照明用）
区路
漏
16A 漏电开关（B区路灯照明用）
M(4) 接线系统图：
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

临时用电施工配电箱及开关箱的设置要求临时用电配电箱及开关箱是指在施工现场、短期内临时使用的设备，为了保障施工安全，需要对它们的设置和使用做出一定的规范。

下面是临时用电施工配电箱及开关箱的设置要求。

1. 统一标准：所有临时用电配电箱及开关箱的使用都必须符合国家电力及安全标准，安装之前必须检查其质量检验合格证书，并进行检测。

2. 安全标准：所有临时用电配电箱及开关箱的电气接线及铜排应符合相关国家标准，各组件之间应有明确的隔离措施，并保持良好的接地跳闸机制。

3. 安全距离：临时用电配电箱及开关箱应远离水、易燃物品和易燃气体等，避免直接照射阳光下。

在设备旁应贴有显眼的警示标志，避免他人靠近。

4. 连接：临时用电配电箱及开关箱的连接应采用标准连接器，并采用颜色标识和编号标识，方便操作和维护。

5. 隔离：临时用电配电箱及开关箱应通过专用铜排实现各个模块的隔离，以免发生短路。

6. 维护：临时用电配电箱及开关箱常常被安装在地面上，容易受到污水、雨水和尘土的影响。

因此在使用前和持续的操作中，必须对设备进行维护，以确保设备正常运行。

7. 使用顺序：在使用临时用电配电箱及开关箱前，必须按正确的序列操作，不得随意打开或关闭电路，保持设备处于正常状态，防止对设备造成不必要的损坏。

8. 更换：临时用电配电箱及开关箱中的组件由于长时间使用和受损可能需要更换，因此在更换时必须确保新组件符合相关规格，安装时正确连接，保证设备运行正常。

9. 停用：施工工地在放工后应按正确的程序关闭临时用电配电箱及开关箱，易燃物在用完的时候及时清理干净，并关闭消防栓阀门及供电。

这些都是为了保障施工的安全和保护临时用电配电箱及开关箱的质量。

以上是临时用电施工配电箱及开关箱的设置要求。

在施工中，一定要确保施工安全，保护环境以及保障质量，从而避免对人身和财产造成不必要的损失。

临时用电一级配电箱二级配电箱三级配电箱中放置的东西和要求一级配电箱：一级配电箱通常安装在大型建筑物和工业厂房中，用于将来自电源室的高压电能转变为低压电能，并将其分配给二级配电箱供继续分配。

一级配电箱的放置内容包括高压输入线路、断路器、接地装置、避雷装置和电能质量监测装置等。

具体要求如下：1.高压输入线路：一级配电箱需要接收来自电源室的高压电能，因此需要设置高压输入线路接口，确保电能的安全输入。

2.断路器：一级配电箱需要设置断路器，用于控制和保护低压电路。

断路器需要具备快速断开电路、能够承受高短路电流的能力，并具备过载和短路保护功能。

3.接地装置：一级配电箱需要设置接地装置，用于保护人身安全和设备的正常运行。

接地装置能够将电流通过接地极导入地下。

4.避雷装置：一级配电箱需要设置避雷装置，用于防止雷电引起的高电压对设备的破坏。

避雷装置能够把雷电的高电压引入地下。

5.电能质量监测装置：一级配电箱还需要设置电能质量监测装置，用于监测电能的稳定性和质量。

它可以检测电网的电压、电流、频率、功率因数等参数，以保证电能质量符合标准。

二级配电箱：二级配电箱通常安装在建筑物或工业厂房的各个区域，用于将一级配电箱提供的低压电能继续往下分配。

二级配电箱的放置内容和要求如下：1.分支断路器：二级配电箱需要设置相应数量的分支断路器，用于将电能分配给各个电路。

分支断路器需要具备过载和短路保护功能。

2.多功能电能表：二级配电箱还需要设置多功能电能表，用于监测电能的使用情况。

多功能电能表可以测量电流、电压、功率、能量等参数。

3.监控装置：二级配电箱还可以设置监控装置，用于实时监测电能的使用情况和电路的运行状态。

监控装置通过感知电流和电压变化，提供实时的数据和警报。

4.电气火灾监测装置：二级配电箱还可以设置电气火灾监测装置，用于监测电路的短路、过载和漏电等情况，及时报警并防止火灾事故的发生。

三级配电箱：三级配电箱通常安装在建筑物或工业厂房内的各个具体设备或电器上，用于将二级配电箱提供的电能进一步分配给具体的设备或电器。

临时用电施工配电箱及开关箱的设置要求一、临时用电施工配电箱的选用1. 临时用电施工配电箱应选用安全可靠、防潮、防尘、防腐蚀等性能良好的产品。

2. 临时用电施工配电箱要有标准的生产厂家名称、型号、额定电流、额定电压等标识。

二、临时用电施工配电箱的摆放位置1. 临时用电施工配电箱要摆放在干燥、通风良好、远离易燃易爆品的地方。

2. 临时用电施工配电箱的位置要在施工现场容易看到的地方，并保证其便于操作和维修。

三、临时用电施工配电箱的进线1. 临时用电施工配电箱的进线应采用铜芯电缆，截面积应符合设计要求。

2. 临时用电施工配电箱的进线应采用固定端子或端子盒进行连接，接头要紧固可靠。

四、临时用电施工配电箱的出线1. 临时用电施工配电箱的出线应采用弹簧接线端子或连接板，接头要紧固可靠。

2. 临时用电施工配电箱的出线应进行正确的引出方式，不得存在塑料外露或悬空引出情况。

3. 临时用电施工配电箱的出线要做好标识，清晰明确，方便识别。

五、临时用电施工配电箱的开关箱设置1. 临时用电施工配电箱的开关箱应设有电流互感器，用于检测电流大小。

2. 临时用电施工配电箱的开关箱应设有过流保护装置，用于及时断电，避免线路过载。

3. 临时用电施工配电箱的开关箱应设有漏电保护装置，用于检测和切断漏电情况，确保用电安全。

4. 临时用电施工配电箱的开关箱应设有短路保护装置，用于及时切断电流，避免电路短路损坏设备。

六、临时用电施工配电箱的配电管理1. 临时用电施工配电箱的配电应符合设计要求，不得随意修改或增加用电负荷。

2. 临时用电施工配电箱的配电应按照用电负荷的大小进行合理分配，避免过载。

七、临时用电施工配电箱的维护1. 临时用电施工配电箱应定期进行检查和维护，保证其正常运行。

2. 临时用电施工配电箱的维护应由专业人员进行，对于发现的问题及时修复或更换损坏部件。

结语：临时用电施工配电箱及开关箱的设置要求是为了保证施工现场的用电安全和有效供电。
