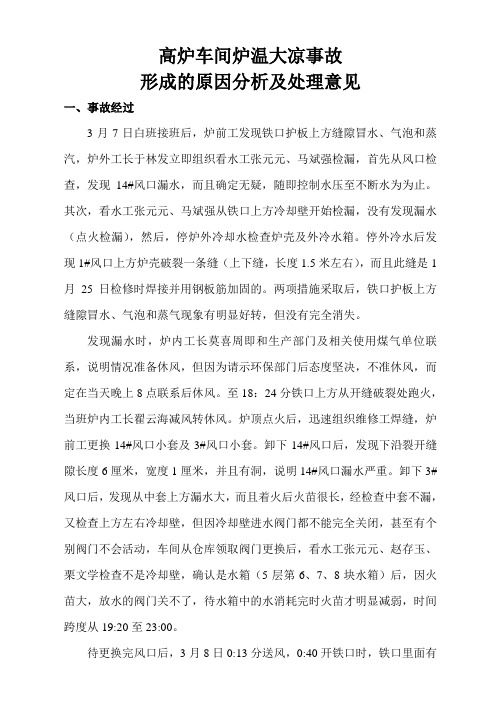

高炉车间炉温大凉事故形成的原因分析及处理意见一、事故经过3月7日白班接班后，炉前工发现铁口护板上方缝隙冒水、气泡和蒸汽，炉外工长于林发立即组织看水工张元元、马斌强检漏，首先从风口检查，发现14#风口漏水，而且确定无疑，随即控制水压至不断水为为止。

其次，看水工张元元、马斌强从铁口上方冷却壁开始检漏，没有发现漏水（点火检漏），然后，停炉外冷却水检查炉壳及外冷水箱。

停外冷水后发现1#风口上方炉壳破裂一条缝（上下缝，长度1.5米左右），而且此缝是1月25日检修时焊接并用钢板筋加固的。

两项措施采取后，铁口护板上方缝隙冒水、气泡和蒸气现象有明显好转，但没有完全消失。

发现漏水时，炉内工长莫喜周即和生产部门及相关使用煤气单位联系，说明情况准备休风，但因为请示环保部门后态度坚决，不准休风，而定在当天晚上8点联系后休风。

至18：24分铁口上方从开缝破裂处跑火，当班炉内工长翟云海减风转休风。

炉顶点火后，迅速组织维修工焊缝，炉前工更换14#风口小套及3#风口小套。

卸下14#风口后，发现下沿裂开缝隙长度6厘米，宽度1厘米，并且有洞，说明14#风口漏水严重。

卸下3#风口后，发现从中套上方漏水大，而且着火后火苗很长，经检查中套不漏，又检查上方左右冷却壁，但因冷却壁进水阀门都不能完全关闭，甚至有个别阀门不会活动，车间从仓库领取阀门更换后，看水工张元元、赵存玉、栗文学检查不是冷却壁，确认是水箱（5层第6、7、8块水箱）后，因火苗大，放水的阀门关不了，待水箱中的水消耗完时火苗才明显减弱，时间跨度从19:20至23:00。

待更换完风口后，3月8日0:13分送风，0:40开铁口时，铁口里面有潮气、而且黑，几次点不着氧气管，铁口打开后，反流出少量渣铁后大喷，堵铁口。

清理主沟渣铁后30分钟再开时，铁口只有红火苗，直至17:15休风当大凉事故处理。

3月8日车间安排夜班马合军、常贵林，白班吴万民、张元元、马斌强等继续用点火法检漏，没有漏水。

但17：25休风后，从9#—14#风口小套内都有不同程度的滴水，12#风口较为明显有水流出。

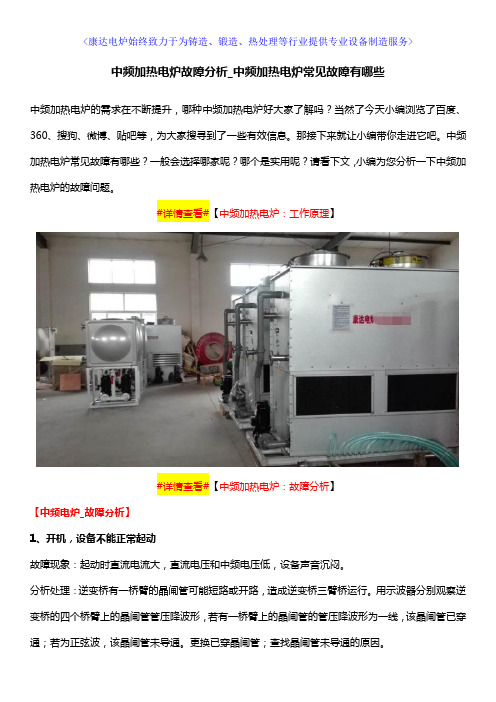

中频加热电炉故障分析_中频加热电炉常见故障有哪些中频加热电炉的需求在不断提升，哪种中频加热电炉好大家了解吗？当然了今天小编浏览了百度、360、搜狗、微博、贴吧等，为大家搜寻到了一些有效信息。

那接下来就让小编带你走进它吧。

中频加热电炉常见故障有哪些？一般会选择哪家呢？哪个是实用呢？请看下文，小编为您分析一下中频加热电炉的故障问题。

#详情查看#【中频加热电炉：工作原理】#详情查看#【中频加热电炉：故障分析】【中频电炉_故障分析】1、开机，设备不能正常起动故障现象：起动时直流电流大，直流电压和中频电压低，设备声音沉闷。

分析处理：逆变桥有一桥臂的晶闸管可能短路或开路，造成逆变桥三臂桥运行。

用示波器分别观察逆变桥的四个桥臂上的晶闸管管压降波形，若有一桥臂上的晶闸管的管压降波形为一线，该晶闸管已穿通；若为正弦波，该晶闸管未导通。

更换已穿晶闸管；查找晶闸管未导通的原因。

2、设备能起动，但工作状态不对故障现象：设备能正常顺利起动，当功率升到某一值时，过压或过流保护。

分析处理：分两步查找故障原因：1）、先将设备空载运行，观察电压能否升到额定值。

若电压不能升到额定值，并且多次在电压某一值附近过流保护。

这可能是补偿电容或晶闸管压不够造成的，但也不排除是电路某部分打火造成的；2）、若电压能升到额定值，可将设备转入重载运行，观察电流值是否能达到额定值，若电流不能升到额定值，并且多次在电流某一值附近过流保护，这可能是大电流干扰。

要特别注意中频大电流的电磁场对控制部分和信号线的干扰。

3、设备正常运行时，易出现的故障故障现象：设备运行正常，但在正常过流保护动作时，烧毁多支KP晶闸管和快熔。

分析处理：过流保护时，为了向电网释放平波电抗器的能量，整流桥由整流状态转到逆变状态，这时如果а＞1500就有可能造成有源逆变颠覆，烧毁多支晶闸管和快熔,开关跳闸，并伴随有巨大的电流短路爆炸声。

对变压器产生较大的电流和电磁力冲击，严重时会损坏变压器。

喷炉事故分析报告范文根据您的要求，下面是一份喷炉事故分析报告的范文：根据您提供的事故报告，我将对喷炉事故进行详细分析，以确定其发生的原因，并提出相应的预防措施。

事故发生在XX日期，地点位于XX工厂的喷炉区域。

事故发生时，喷炉操作员正在进行熔炼工作。

据事故目击者描述，突然发生了一次剧烈的爆炸，并伴随着火焰和浓烟，造成了严重的人员伤亡和设备损坏。

通过对现场进行调查，我们发现了以下一些潜在的导致事故发生的原因：1. 操作不当：根据目击者的描述，事故发生时，操作员正在进行熔炼工作，然而他们可能没有遵守正确的操作程序，或者是由于疏忽导致了操作失误，进而引发了事故。

2. 设备故障：喷炉在事故发生前可能存在着一些隐患或者已经发生了故障。

例如，喷炉的防爆设备可能已经失效，或者是由于长期使用而出现了磨损，从而无法有效阻止爆炸发生。

3. 安全管理不到位：合理的安全管理是防止事故发生的重要因素。

然而，根据对事故现场的观察，我们发现一些潜在的安全管理问题。

例如，没有进行定期的设备检查和维护，没有为操作员提供充足的安全培训和指导等。

综上所述，喷炉事故发生的原因可能是多种因素共同导致的。

为了预防类似的事故再次发生，我们建议采取以下措施：1. 加强操作员的安全培训：确保操作员熟知正确的操作程序，并提供充足的安全培训和指导，以确保他们能够正确应对紧急情况。

2. 定期设备检查与维护：制定并执行定期的设备检查和维护计划，确保设备处于良好的工作状态，并及时修复和更换故障部件。

3. 强化安全管理：加强对喷炉区域的安全管理，确保合规程序的执行和落实，包括设立安全检查机制、严格防爆设备的维护与更新、定期演练应急预案等。

4. 强调安全意识：提高员工对安全意识的重视，加强安全文化建设，鼓励员工积极参与安全管理，并提供报告事故和隐患的途径，及时发现和解决潜在的安全问题。

通过以上建议的实施，我们相信可以有效地预防类似的喷炉事故的再次发生，并全面提升企业的安全水平。

烘炉一段时间后，停机不好启动故障现象：对新熔炼炉或打结的透热炉，在开始烘炉可以启动，电压可以升高达到最大值，但烘炉一段时间后，停机后再也不好启动，起来后电压也升不高，有时自己停振或过流。

故障分析及处理：这种故障多数是感应器匝间有问题。

a．对刚打结好的熔炼炉，由于打结料在烘炉时会产生大量的水分，故使感应器匝间聚集了大量的水珠，造成匝间绝缘降低，此时烘炉电压不应很高，待烘干后再提高电压。

b．有的感应器线圈没有浸绝缘漆就直接用打结料打结，这种炉子更要注意烘炉时的水分多少。

c．有的打结的透热炉在使用一段时间后，打结料会出现微小的缝隙，此时如果感应器绝缘没有处理好，就会有少量的氧化皮进入感应圈的匝间，造成匝间短路，易产生过流现象。

最好感应器线圈用云母带缠绕再浸漆、烘干，最后打结电抗器声音大、沉闷，升压时不稳定，颤抖故障现象：设备可以启动，但电压升不高，电抗器声音特别大、沉闷，电压升起时很不稳定，有颤抖。

不时有过流或过压故障，有时甚至烧坏逆变管，但断开逆变电路整流部分是好的。

故障分析及处理：这种故障多数是电抗器有问题。

a．电抗器的电感量比正常的大，出现磁路饱和，起不到续流滤波作用，也不能隔开交流和直流端的电流，电抗器线圈匝数比正常的多。

b．电抗器气隙板比正常的要薄，电感量变大，此时要加厚气隙板。

c．电抗器的线圈匝间有渗水、匝间绝缘降低出现打火放电现象。

设备可启动，但电压升不高，易产生过流过压故障故障现象：设备可以启动，但是电压升不高，易产生过流或过压故障，同时可以观察到缺相故障灯一闪一闪。

故障分析及处理：这与上面3号故障有相似处，但又不同。

这是三相进线电源有问题。

a．进线接触器有一个触头接触不好，在加电压时，衔铁吸力减弱，造成缺相。

b．大功率的电源，进线断路器有一个触头接触不好c．从4号、6号、2号整流可控硅引入的同步信号线K4、K6、K2线接触不良。

d．高压端有触头接触不好，有拉弧放电现象。

直流电压升到500V以上后，直流电压反而下降故障现象：启动和运行正常，当直流电压升到500V以上后，直流电压反而下降，出现波动，甚至过流，有时烧断快熔。

背景材料简述1企业简介该工厂是10人一组负责组装用于医院和药物实验室的电炉（一掌将溶液加热到指定温度的装置），他们生产的电炉有许多不同类型。

有的带振动装置，以便加热使溶液能混合均匀；有的仅用于加热试管；还有的是用于加热不同容器的溶液。

工厂每个工人都运用一些恰当的小工具组装电炉的一部分。

完成好成好的电炉部件由传送带送至下一个工序。

当电炉完全组装好后，由一个质检员检查整个电炉以确保生产合格。

检查好的由工人将之放到早已准备好的特制纸盒中已备装运。

2、目前生产现状该工厂每个组装线由进行时间和动作研究的工业工程师来协调平衡，通过工业工程师的计算，将整个工作分割成若干恰好3分钟能完成的子任务以便每个工人完成组装任务所用的时间几乎相等。

工厂每个工人都用一些恰当的小工具组装电炉的一部分，完成好的电炉部件有传送带送至下一道工序。

组装好的由质检员检查确保合格装箱包装。

该工厂实行计时工资。

然而，这种组装方式出现了许多问题，工人士气很低，质检员检查出来的不合格电炉的比例很高，那些由于操作原因而不是由于装配原因引起的可控废品率高达23%3、拟米取的措施经讨论，管理人员决定采取工人自己单个组装电炉的生产方式。

改革之前的经验这种流水线的特征是每一道工序都有特定的人去完成，一步一步地加工•每个人做一个特定的工作•优点是这样生产起来会比较快，因为每个人只需要做一样事，对自己所做的事都非常熟悉•分工明确，生产流程顺畅；在时间上的把握也很到位，这些值得我们借鉴。

但其同样也有自己的缺点即工作的人会很觉得工作内容很乏味很单调。

思想认识上，由于对厂内“生产流水线上物流配送”的重要性认识不清。

错误的认为标准化仅限于容器的标准化，而未达到认知的标准化、管理的标准化和运作上的标准化。

配送的准时化打了折扣。

由于配送人员惯性思维的影响，认为“配送就是保证生产流水线上有料”，“这次多送点，下次便可少送点”，却未考虑生产流水线的节拍性和动态性，导致徒劳无功和增加线上的负担。

中频感应电炉常见故障分析现在中频感应电炉目前已得到广泛的使用, 随着晶闸管容量、质量的不断提高, 中频炉技术的不断完善, 感应加热及熔炼的中频电炉在使用及维修上都已经取得了很大的进步。

要用好修好中频炉, 熟悉中频感应电炉常见的电气故障及处理方法是很有必要的, 总结维修过程中的经验, 对指导今后的工作很有协助。

1 中频感应炉及其电源的特点1. 1 我厂的500kg 中频炉, 其中频电源装置进线采用380V 三相电源, 额定输出功率250kW。

中频电压750V , 中频电流550A。

有相序指示电路及显示, 内有整流控制电压表, 整流脉冲电流表, 逆变控制电压表, 逆变脉冲电流表, 有工作ö检查转换开关。

控制板一共四块, 除电源板外, 还有一块整流板, 一块逆变板和一块保护板。

采用自激式预磁化撞击启动。

其过流保护不是采用整流拉逆变, 而是关桥的保护方式, 即主电路发生过流或过压时, 发出信号使控制电源瞬间短路, 封锁整流脉冲, 同时续流二极管使滤波电抗器中的能量通过逆变桥构成通路消耗掉。

另外, 各控制板采用了Kc04、Kc41 片子及部分运算放大器。

2 常见电气故障分析中频感应电炉, 就其故障发生的范围来说, 主要可分为二大块: 一是控制部分, 二是主电路, 即包括补偿电容器、感应器在内的谐振回路与水冷电缆及母排等部分。

就故障的种类来说, 主要有过电流、过电压以及输出中频功率低等。

造成这些故障的原因是多种多样的, 下面将逐一分析。

2. 1 控制电源打开后, 按启动按钮, 中频电源装置无反应产生这类故障的主要原因有:(1) 循环冷却水未打开或水压不够。

这造成电接点水压表内的常开接点未接通, 中频柜内的整流电源板没有电, 即没有整流电压输出, 因而整流触发板及逆变触发板均无触发脉冲, 当然中频电源装置就没有反应。

通常此时柜内的整流脉冲电压表、电流表均无显示。

(2) 启动控制回路的时间继电器1KT 常开延时闭合触点损坏或启动延时时间过长或过短。

高炉电修电器事故案例学习分析[定稿]第一篇：高炉电修电器事故案例学习分析[定稿]电力安全工作规程七、事故案例题（若干，不低于20道）（一）、人身伤亡事故 1、1989年5月8日，某供电公司线路工区1名检修工人在35kV某线路#49耐张杆上进行调整弛度工作，安全带的围杆绳突然断了，他从10m高处摔下。

所幸下面是较松软的庄稼地，他被摔成重伤。

事后检查发现，他的安全带有被酸性物质腐蚀的痕迹。

教训：安全工器具保管不好，没有定期试验，使用前没有认真检查。

2、1990年1月21日，某供电公司线路工区220kV274线路上带电涂硅油。

一名检修工人在杆上作业时，没有系安全带，身体移动时滑倒在横担上，几秒钟后坠落。

当时杆下两位同志连忙赶过去推接了一下，坠落者右腿大腿、小腿、踝骨三处骨折，构成重伤。

教训：⑴高处作业不带安全带，严重违章；⑵监护不到位，杆下人员对他的违章行为没有提醒和制止；⑶杆下人员的接托救了他一条命，显示了互保的作用。

3、1992年6月18日，某供电公司组织工人在一档已退出运行的线路上进行“爬导线”练习，准备参加技术比赛。

一名青年工人在爬到离瓷瓶约3m处时，因体力不支，双手松开导线，他的安全带系得很松，人就坠落下来。

当即送往医院抢救，因伤势过重，抢救无效死亡。

教训：⑴进行平时不熟练的工作，从领导到本人对可能发生的危险都没有特别重视；⑵使用安全带没有二道保险绳的习惯性违章；⑶安全带系得太松，身体从安全带形成的圈中滑出来了。

4、2006年3月23日，某供电公司配电工区7名施工人员对一起因外力破坏造成的电缆故障进行抢修。

损坏处有东西并排在沟内的两条电缆，他们对西侧电缆（西关一路）按安规规定进行绝缘刺锥破坏验明无电后，顺利完成了此条电缆的修复工作。

然后，在对东侧电缆（实际是运行中的西关二路）抢修时，没有再按规程规定程序进行绝缘刺锥验明无电，就开始锯电缆，造成一名工人发生触电，共同工作的另一名工人也受了伤。

立即将二人送往医院抢救，后者保住了性命，而前者抢救无效死亡。

中频感应电炉常见故障分析设备维护——中频感应电炉常见故障分析412001中国铸造装备与技术中频感应电炉常见故障分析OrahlaryBreakdownAnalysisofMFInductionFumace加西贝拉压缩机有限公司徐卫忠摘要:中频感应电炉常见故障有:开机无反应,运行声音异常,输出功率低,过流,过压,晶闸管击穿,塥炉报警装置等,本文就以上故障产生的原固进行了分析,并提出排除这些故障的措施.主题词:中频感应电炉故障排除Abstract:CausesofOrdinarybreakdownofmediumfrequencyinductionfurnacehavebeena nalysedincludingnoDE"-spormetoturn?on,abnormalsoundinoperation,loweroutputpower,over-cun~nt,over-volt age,breakdown,leakage?wBa'n-ingetc,Measureseliminatingsuchbreakdo~aashavealsobeenputforth.由于中频感应电炉的高效,经济,可靠和操作方便,在铸造,冶金等行业得到越来越广泛的使用.现以国内某厂生产的YZ.600-1型中频感应电炉(600kW中频电源,lt感应电炉)为例,对其常见故障进行分析和介绍,为各位同行能更好地了解和解决其故障起到借鉴作用.1YZ-60~I型中频赡应电炉的基本原理中频感应电炉的电气框图如下:图1中频感应电炉电气框图该中频感应电炉采用了660V(50)三相电源,最大输入电流为525A,额定输出功率为600kW,最大输出中频电压为lkV,额定输出频率为lkI-h.如图2所示,该装置采用了并联式逆变器,对负载的适应性较强启动方式为自激式励磁撞击启动.逆变桥采用两个大功率晶闸图2中频感应电炉主回路原理图收稿日期:∞0_卜一】1一l5管串联接法,以减小每个逆变晶闸管的受压.装置共有16块控制板,各控制板都采用分列元件,且晶体管都为锗管.由于锗管的温度性能差,穿透电流大等缺点,很容易造成中频感应电炉装置的不稳定,这是该型号中频感应电炉的很大不足.2常见故障分析中频感应电炉的故障表现形式主要有:开机无反应,运行声音异常,输出功率低,过流,过压,晶闸管击穿,漏炉报警装置报警等,下面就故障的各种表现形式进行深入系统的分析.2.1开机无反应2.1.1启动逆变无反应,直流电流表无指示,直流电压表指示为最大值.此类故障一般是由逆变部分有开路引起的.从图3可知,当负载有开路时,电源主回路中就没有电流,也没有中频电压输出,则TA1～3和TV4投有感应电流和电压,使得151,152号线没有正电压输出,而150号线输入的是负电压,所以157号线输出较大的负的控制电压,使得整流触发脉冲控制角n=0o,整流输出电压为最大值乩一.又因为负载为开路,所以没有电流指示.出现上述故障的原因一般有以下几种:塑恪针!!!l_[JZ2#童——厂图3反馈调节系统图49——设备维护——中频感应电炉常见故障分析412001中国铸造装备与技术(I)逆变触发板没有脉冲输出.造成此类故障的酿因一般为频率发生板损坏;逆变触发板损坏或连接导线接触不良.(2)逆变桥的常通对角桥臂有晶闸管不能触发导通或无触发脉冲.出现这种情况时,会造成电源在预充磁阶段主回路不通,而当逆变切换延时继电器KT1动作后,由次触发对角晶闸管桥臂形成回路短路,造成装置过流保护动作.造成这类故障的原因一般为晶闸管特性变坏导致不能触发导通;常通晶闸管没有脉冲.(3)启动电抗器(低通电抗器)DL开路,造成主回路直流开路.出现这种情况时,当KT1动作会造成装置过流及过压保护动作.(4)负载主回路有开路.如感应圈,水冷电缆或铜排导线的接头处因断水,接触不良而熔断或机械折断等原因造成主回路开路.出现这种情况时,当KT1动作会造成装置过压保护动作.2.1.2启动主回路后,直流电压表无反应,启动逆变也无反应,面板仪表除频率表外都无指示.此类故障一般为整流桥没有工作,无直流输出造成.造成此类故障的原因一般是:(1)整流触发脉冲输出的公共地线(70号线)接触不良或开路,造成整流晶闸管没有触发脉冲而不工作. (2)整流触发板有三块以上的板子损坏,造成整流桥无输出.(3)整流稳压电源板或功放电源板损坏,使得整流触发板无脉冲输出,造成整流晶闸管不工作.此时通常柜内的整流稳压电压表和电流表无指示或整流功放电流表无指示.2.2装置运行声音异常2.2.1中频感应电炉在工作时,滤波电抗器发出沉闷的不规则振动声,且启动困难,工作不稳定,极易出现过流保护动作,动作时还有较大的电流冲击声.出现此类故障的原因一般都是由于负载端炉体有不完全短路.当炉体发生不完全短路时,就会使负载加重, 电流不稳定,易过流.用示波器测量逆变晶闸管的波形会发现波形散开,有重叠,且抖动严重.造成炉体不完全短路一般有下瓦几种情况:(1)磁轭与感应圈有不完全短路或打弧现象,当打弧很严重时会发出较大的啸叫声.(2)炉底磁轭的拉紧螺栓绝缘垫圈击穿使得磁轭与外壳短路,当不完全短路时还会有强烈的弧光.磁轭与外壳短路相当于感应圈增加了一个短路的二次侧线圈, 使得感应圈的负载加重了.(3)感应圈与铁液短路.当短路严重时,装置不能启动.(4)磁轭的穿芯螺栓绝缘套管击穿,造成感应回路,形成了一个理论上的短路二次侧,加重了感应圈的负载. 一50—2.2.2滤波电抗器有较大的不规则振动声,但振动声不沉闷,在小功率工作时电源很不稳定,极易出现过流保护动作和晶闸管击穿.此类故障一般是由于滤波电抗器松动造成的.滤波电抗器(或称平波电抗器)是一个带有气隙的铁芯电抗器,它在电路中有两个作用:(1)限制整流输出电流的脉动,抑制直流电压的交流分量,使负载能得到较恒定的电压和电流;(2)保证整流输出电流的连续性.对于用晶闸管整流的电路,当晶闸管的控制角较大,输出电流很小或者滤波电抗器的电感量Ln不够大时,输出电流就会出现断续现象.电流出现断续时就会使晶闸管导通角减小,逆变器工作不稳定,易造成逆变失败.而当滤波电抗器有松动时,就会使电感量减小和突变,造成整流输出电流断续和不稳定,致使逆变失败而过流保护动作.如果频繁地过流,就会使晶闸管的性能变差或击穿.2.2.3滤波电抗器发出较大的沉闷不规则振动声,且整流输出电压下降近一半造成此类故障的原因是整流桥缺相,用示波器观察整流输出电压波形,可以明显看到缺少一个波头.造成这种故障的原因一般为:(1)有一整流晶闸管损坏开路或其门极开路,造成整流桥缺相.(2)有一整流晶闸管的性能变差或门极电阻变大,使得晶闸管不能触发导通,造成整流桥缺相.(3)有一整流触发板有故障或控制导线有开路,接触不良,造成整流桥缺相.2.3输出功率低,达不到额定值2.3.1整流输出电压低,造成输出功率低.造成整流输出电压低的现象有控制调节系统的原因,也有主回路的原因.一般由以下几种故障造成:(1)整流触发脉冲控制角n不能调到o0.从图3可以知道,中频电源的功率调节是通过调节整流触发脉冲板的控制电压来改变触发脉冲的控制角a.控制整流输出电压来实现的.当控制角无法调到n=0o时,整流桥不能全电压输出,造成装置输出功率达不到额定值, (2)P电流,电压整定值(见图3)过小或其电路有故障,使其实际电压值比整定值要小,限制了整流电压的输出,使得功率升不高.(3)整流触发板偏置电压设定过高或电路故障造成的偏压过高,造成功率升不上去.偏压一般为7.5v.(4)整流稳压电源(±12v)或整流功放电源(±24V)出现故障,使得输出电压偏小,造成整流桥输出电压上不去,引起功率降低.(5)整流桥缺相,造成输出电压下降,使得功率降低.2.3.2中频电压过低或过高,造成输出功率低.由于U=(1.1lt'eos~)(式中u为中频电压,设备维护——中频感应电炉常见故障分析4/2001中国铸造装备与技术cos≠为负载电路功率因数,为输入直流电压),则当输入直流电压U为恒定值时,中频电压u的大小由负载电路的功率因数决定,而功率因数的大小是由并联补偿电容器的多少决定的.当并联的补偿电容器损坏较多时,就会使功率因数下降,而功率因数下降严重时,会造成输出功率还没有达到额定值,中频电压,已经超过了额定值,从而影响到输出功率的提升;另外,功率因数下降严重时,还会造成电网功率因数的降低.而当并联补偿电容器增加过多时,会使功率因数过大,从上式可以知道,功率因数增大必然会使中频电压下降,使其低于额定值,从而直接影响到输出功率的提高.另外,功率因数过大还会造成逆变失败所以,适当控制补偿电容器的个数,就能控制此类故障的发生,一般取/U一1.4较为合适.2.4过流故障过流故障是中频电炉最常见的故障,其现象多种多样,原因也各不相同,主要有:启动整流电路电源就过流的故障;逆变启动预充磁阶段的过流故障;逆变切换后的过流故障.下面就各种现象的过流故障进行分析.2.4.1启动整流电路电源就过流保护动作.造成此类故障的原因主要有:①整流部分有对地或相间短路.②有两个以上的整流晶闸管击穿,造成三相电源相间短路,出现这种故障时会伴有巨大的电流短路爆炸声. 严重时,还会损坏整流触发板和反馈信号板.2.4.2逆变启动预充磁阶段的过流故障.此类故障一般是负载端有相问短路引起的,而且在装置过流保护动作时,有较大的电流冲击声.造成预充磁阶段就过流的原因主要有:(1)并联补偿电容器有严重的击穿短路,造成相问短路.并联电容器的冷却水路不畅或断水会导致电容器发热加剧而击穿或电容器本身的质量问题造成的击穿,而引起相间短路.发生这种故障时,可检查电容器是否有胀大现象或用手触摸是否烫手来确定是那个电容器击穿.如果不能用这种直观的方法确定,则只能用排除法把电容器一个个拆下来,再开机试来确定,为了节省时间可以两个两个拆(2)负载的铜排导线绝缘座架击穿,造成严重的相间短路,(3)并联电容器的连接辫子线相碰,造成严重的相间短路2.4.3逆变切换后的过流故障.这是最常见的故障,故障的原因也多种多样.造成此类故障的原因主要有: (1)有一组(即相串联的两个晶闸管)逆变晶闸管击穿或软击穿,造成逆变失败而引起过流保护动作.晶闸管的软击穿是指晶闸管的热特性变差,在冷态时参数均正常,但加上一定的电压就发生正向转折而导通,不能关断,造成逆变桥直通而导致过流.如果用电阻袁测量不出晶闸管的好坏,可用安全电压检查法(见附录)来确定是否软击穿,如果转折电压较高就不能用此法了,而只能用排除法一个个地换了.一般用安全电压检查法都能确定.(2)次触发的逆变晶闸管由于其本身的原因或触发电路的故障造成不能触发导通使得次触发逆变桥开路, 引起逆变失败而过流保护动作晶闸管的门极电阻变大(一般为(5012);晶闸管水冷电极的安装工艺不过关;晶闸管本身的制造质量问题等都会造成晶闸管不能触发导通.可用安全电压检查法来确定晶闸管是否能导通.(3)并联补偿电容器的过补偿,造成负载功率因数c0s过大,使得功率因数角≠过小,则:t=/2+t.(式中t为超前时间,t为换流时间,t为反压时间)变小.又因换流时间为:t=la,(d,/d.),而电流上升率di/dt为常数,当输入直流电流,保持恒定时,}为常数.所以会造成晶闸管承受的反压时间t变小我们知道,反压时间必须大于晶闸管的关断时间t(即:t.=砬,其中为安全系数,一般取2～3)才能使晶闸管恢复正向阻断能力,而当这个条件不能满足时,就会使应关断的晶闸管由于未恢复正向阻断能力而使四组晶闸管同时稳定导通,使逆变桥处于短路状态,造成逆变失败而过流保护动作.(4)并联补偿电容器有不完全击穿短路或对地短路,造成过流保护动作.当补偿电容器有不完全短路时,电容器会有"啪啪"的打弧声,且发热加剧,还会出现电容器胀大现象;发生对地短路时,会有较强的弧光,有时还伴有啸叫声,并且有浓烈的胶术烧焦味,胶木垫上有明显的打弧痕迹.出现此类故障时,装置在过流保护动作时有较大的电流冲击声.(5)串联升压电容器有击穿或对地短路,造成过流保护动作当升压电容器有严重的击穿短路时,装置会在逆变时出现过流动作;而当为不完全击穿短路时,装置就会在电压升到一定值时过流动作.(6)启动电抗器(低通电抗器)DL阻抗变大,匝间击穿或对地短路,造成过流保护动作.启动电抗器DL的作用有两个:一是能使负载振荡器构成直流通路,使得振荡器能够自激撞击起振;二是能够对逆变晶闸管因不对称引起的静电积累电荷形成通路,保证逆变器的正常工一51—设备维护——中频感应电炉常见故障分析4/2001中国铸造装备与技术作当启动电抗器的阻抗变大后,就会引起静电荷积累而导致逆变失败.(7)感应圈发生对地或匝间短路.感应圈在不通冷却水的情况下,其上下圈之间,对地之间的绝缘电阻应为R≥lMI'2;如果在通水的条件下应为R~5kD..此类故障一般是由于漏炉或感应圈外侧附有铁屑造成.(8)磁轭对地或对感应圈短路.短路严重时,装置开机较困难,且有沉闷的振动声.当装置偶尔能启动时,会立即过流保护动作,且有较大的电流冲击声;当不完全短路时,短路处有强烈的弧光,还会伴有刺耳的啸叫声. (9)逆变晶闸管阻容吸收电路的电容器击穿,造成逆变桥直通,使得逆变失败,而过流保护动作.(10)封锁保护板上的小功率晶闸管特性变差或其灵敏度增加,使其发生误导通,而过流保护动作.(11)功率调节电位器或频率调节电位器接触不良.在调节时,使得直流电压或频率发生突变,引起逆变失败.2.5过压故障产生过压故障的原因主要有:(1)并联补偿电容器损坏较多,使得功率因数o≠下降,致使输出中频电压U.超过额定值而引起过压保护动作.(2)负载回路中的水冷电缆折断或铜排导线连接处接触不良,断路,使得负载回路在电容器的作用下产生高压,引起过压保护动作.(3)中频变压器TV4损坏.由于中频变压器在开机时经常要承受一段时间的较大的直流电流的冲击,很容易使其一次侧因发热严重而使线圈的绝缘下降,引起匝间短路或对地短路.一次侧的匝间短路会使二次侧的输出电压增大,引起过压误动作;不完全对地短路会造成中频电压上升一定值时发生短路,而在二次侧产生较大的电压信号,致使过压保护动作.可以在中频变压器的一次侧串联一个电容器,使其避免直流电流的冲击.电容器的型号可选用:CJ4O.2/2tdT1000V.(4)封锁保护板上的小功率晶闸管特性变差或其灵敏度增加,使其误导通,引起过压保护动作.2.6造成晶闸管击穿的故障造成晶闸管击穿的原因很多,有电路的原因,也有晶闸管本身质量的原因.下面就晶闸管击穿的主要故障进行分析.(1)晶闸管的阻容吸收电路的绕线电阻烧断或导线断路,引起晶闸管击穿或特性变差.由于电路中线路电感的存在(变压器漏感,电抗器),使得晶闸管在关断过程中引起关断过电压,其数值可达到工作电压峰值的一52—56倍,所以很容易使晶闸管击穿或特性变差.(2)逆变桥转换接触器因触点烧结,机械故障或转换电位器整定值过大,在逆变切换后,使得接触器打不开或不转换,造成限流磁环不起作用,引起晶闸管击穿.晶闸管在换相过程中,由于换相电流,电容器放电等原因,会引起较大的电流上升率di/dt,而较大的电流上升率会使晶闸管内部电流来不及扩散到全部的PN结面,而导致在晶闸管门极附近的PN结因电流密度过大而烧毁,引起晶闸管击穿.逆变桥上所套磁环可有效限制电流上升率di/dt,起到保护晶闸管的作用.(3)中频装置发生过流保护动作后,整流触发脉冲消失,使得整流晶闸管关断,造成品闸管击穿.我们知道,当发生过流保护动作时,整流触发脉冲就移相到a=150.,使整流桥处于有源逆变状态,滤波电抗器中储存的能量送回到电网中去,避免晶闸管受到过流, 过压的冲击.当发生过流动作时整流触发脉冲消失,在整流晶闸管关断时会产生很高的关断过电压,使晶闸管承受过流,过压的冲击,很容易引起晶闸管的击穿这种故障一般是封锁保护板上的输出小功率晶闸管的特性变差或电源变大造成的,可在电路中串联一个4.7kD.的电位器来解决(见图4中的Rw),实际电阻值通过上机调试决定.TC);图4封锁保护板输出电路?(4)晶闸管的冷却水管堵塞,使得晶闸管温度过高而击穿.(5)晶闸管本身质量不过关或多次承受过流,过压的冲击,引起晶闸管特性变差而击穿.2.7漏炉报警装置发生报警漏炉报警装置发生报警有两种情况:一是误报警;二是电炉漏炉的正常报警.2.7.1发生误报警主要有下列几种原因:(1)感应电势的干扰.电炉在运行时,在铁液和不锈钢片电极之间会产生感应电势,特别在高次谐波时,可以上升得很高,而引起误报警.(2)炉村潮湿引起的误报警.这种情况一般发生在新炉子的开始几炉,此时电流一般逐渐上升,但会随着熔化次数的增加,逐渐恢复正常.(3)引出线之间短路或接不锈钢电极的引出线对地短路,引起的误报警.(4)由于筑炉时不小心捣打损坏绝热材料,使得不锈钢电极与炉衬硅砂直接接触,引起误报警.设备维护——中频感应电炉常见故障分析4/2fi01中国铸造装备与技术此时的报警情况与正常的报警有区别,电流会一直很大,约为报警电流的60%～80%,而且报警电流会随着铁液温度的高低而相应上下波动,但电流的变化过程比铁液温度的变化过程滞后一段时间.2.7.2当排除了误报警的可能后,用电阻表的lk档测量两极间的电阻,如果正反向电阻值很接近,而且小于4k,.q,并且热电势也小于O.05V,则可确定炉衬已经漏炉, 必须停炉.3中频电炉的检查和维护3.1开机前的日常检查为了保证中频装置的安全运行,应该在开机前对中频电炉进行必要的检查.检查内容为:(1)检查水压表指示是否正常,以确定冷却水的水压是否符合要求.(2)检查冷却水出水箱,以确定冷却水路是否有堵塞现象.(3)检查晶闸管,电容器,滤波电抗器及水冷电缆的冷却水管接头是否有腐蚀漏水情况.(4)检查感应圈外侧表面是否有附着物如有可用车间压缩空气吹净.(5)检查装置主回路各铜排导线接头是否有因接触不良而引起的发热变色现象.(6)检查柜内控制仪表指示面板上的仪表指示是否正常.(7)检查漏炉报警装置运行是否正常3.2中频电炉故障的检查由于中频电炉故障的类型多种多样,所以对具体故障要具体分析.但中频电炉各部分相互影响和相互联系,因此要在发生故障或故障排除后都要对装置进行一次系统的检查,以确保中频装置的良好状态.(1)用电阻表测量整流,逆变晶闸管的冷态电阻,在通水条件下,用2000档测量,正反向电阻应都为无穷大;(2)观察柜内控制仪表指示是否正常;(3)用示波器观察整流和逆变触发脉冲是否正常;(4)不开主回路的情况下,启动控制和逆变启动按钮,观察控制仪表指示是否正常,及用示波器观察整流和逆变晶闸管触发脉冲是否正常;(5)启动模拟过流,过压保护电路,观察整流触发脉冲及移相是否正常.过流,过压保护时整流脉冲控铷角口=1500.(6)当故障排除开机后,用示波器观察逆变晶闸管的波形及整流输出波形是否正常.3.3筑炉前对电炉炉体的安全检查(1)感应圈中不同的感应圈之间及对地的绝缘电阻用2500V兆欧表测量,其阻值:R≥1000fl/V,如绝缘电阻下降,可用加热器或吹热风进行干燥处理.(2)磁轭的穿芯螺栓对硅钢片及对地的绝缘电阻用1000V兆欧表测量,其阻值:R≥IMf/,,如果绝缘下降或击穿,则要更换螺栓绝缘套.(3)检查感应圈表面绝缘层有否碰伤,碳化或击穿,如有或感应圈匝间处碰伤造成匝间短路以及有对地短路时,应把感应圈拆下来进行包扎处理;如果是表面轻微的碰伤,不影响电炉的运行,则可以进行修补处理.4结束语中频电炉的检修,既要有一定的理论知识,也要有丰富的实践经验,这就需要我们不断地学习专业理论知识, 还要在实践工作中不断地总结和摸索,以丰富自己的实践经验.中频电炉现在正处在推广阶段,而我们维修技术人员也处在成长阶段,希望这篇文章能起到一定的借鉴作用.附录:安空电压检查法是作者自刨的检查法用36V电源灯泡检查晶埔管,筒便,安全,可靠.由于大功率晶闸管在不完全击穿或软击穿,热特性变差,不能触发打开等情况下有时用电阻表测量不出晶闸管的好坏,用36V电源串接灯泡直接并联在晶闸管上,此时灯泡亮则说明晶闸管已经击穿或软击穿;再打开中频电源控制回路,如果灯泡不亮再把36V电源的零线和火线对换一下(即电源相位移动180~),还不亮则说明晶闸管不能触发打开,已经损坏.另外需要说明的是,36V电源的零线不能接地.参考文献弗忠志.晶闸管变流技术北京:机械工业出版社1988第七届亚洲铸造会议(The7thAsianFomadryCon~s)亚洲铸造会议的宗旨主要是为来自亚洲各国及地区的铸造专家,学者,工程师们提供一个聚会的机会,通过论文发表和会议研讨的方式,对于铸造相关领域之学术研究,技术开发及工程实务问题,能够有深入的讨论及交换意见.此不仅可使参与者充分了解亚洲各国及地区在铸造领域的研发状况以及铸造工业的水准,更有助于各会员国之铸造技术水准的提高.会议主题:新千年铸造技术展望论文发表数目:日本32篇,韩国lO篇,泰国5篇,越南3篇,马来西亚1篇,新加坡1篇,中国(太陆)1篇,美国3篇,德国1篇,台湾22篇.主办单位:台湾铸造学会台湾大学机械系时问:2001年加月12日17日。

电炉故障案例分析故障案例分析一. 高压开关合不上故障排除步骤1 •检查计算机与PLC通讯是否正常一般来说，如果计算机屏幕上的一些温度、流量等数据不断发生微小的跳变，表明通讯正常。

另外，还可以观察HUB上的工作指示灯，如果发送和接收指示灯跳闪，表示通讯正常。

通讯异常会造成计算机屏幕操作失效。

故障处理方法：检查计算机到HUB、PLC的通讯连接线和插头是否连接可靠。

检查PLC通讯模板上是否有故障指示，如果有报警指示，可能是模板通讯程序丢失、模板接触不良或模板损坏。

检查PLC是否停机。

PLC停机后，CPU模板上的”STOP”红色指示灯将点亮。

如果停机，可重新启动。

检查计算机是否死机，如果死机，可重新冷启动。

2.借助操作屏幕检查联锁条件是否满足，是否出现报警、跳闸信号高压开关必须满足下表GHH联锁条件后才能合闸：如果联锁条件未满足，可进行针对性的处理。

3 •检查ABB高压控制系统液晶操作面板是否有报警、跳闸信号显示（报警、跳闸信号详解请参阅《100吨直流电弧炉操作和故障排除》），如果出现报警、跳闸信号，进行针对性的处理。

4•检查ABB控制系统到高压开关的合闸、分闸信号输出是否正常合闸指令发出后，检查PLC数字量输出高压开关合闸、分闸信号是否正常，或合闸、分闸继电器动作是否正常：如果合闸信号有输出，分闸信号未输出，而高压开关仍未合闸，表明故障发生在在高压开关，可立即检查高压开关如果合闸信号无输出，分闸信号无输出，表明GHH或ABB控制系统仍有故障。

如果合闸信号无输出，分闸信号有输出，表明GHH或ABB控制系统仍有故障。

如果合闸信号有输出，随后分闸信号也有输出，造成合闸后即分闸，表明GHH或ABB控制系统仍有故障。

5•高压开关（1）就地操作试验在高压开关上选择“就地”控制方式，进行就地合闸，如果合闸正常，表明就地控制回路和合闸联动机构正常，不用检查，应检查远程合闸回路；如果无动作，表明就地控制回路和合闸联动机构异常，可根据开关当时的实际现象进行具体检查、分析。
