负压式与热回收式新风系统的对比说明

1 绪论随着社会的快速发展，人们生活水平的日益提高，空调在人们生活中得到普遍的应用。

但是这又带来了新的问题：一方面，随着经济的快速发展，能源的短缺日益严重，空调行业作为建筑物的主要的能耗之一，其节能性和经济性已越来越受相关机构和人士的重视；另一方面，伴随人们健康意识的提高，对室内空气品质的要求也越来越高。

如何在满足人们对室内空气品质要求的同时节省空调的投资和运行费用，是很多人都很关心的问题。

使用排风热回收装置，利用排风中的冷热量来对新风进行预处理，就可以在节能的同时增加室内的新风，提高室内空气品质。

这无疑是解决上述问题的一个很好的举措。

1.1 排风热回收装置产生的背景1.1.1 节能与经济的需要随着我国经济的快速发展，人们生活水平的不断提高，对生活环境的舒适度也要求越来越高，空调系统及其设备已经成为人们生活中的一部分，并成为人们舒适生活、正常生产的重要保证。

空调作为建筑物的主要的能耗之一（可高达总能耗的40％），其节能性和经济性已越来越受相关机构和人士的重视。

在一些欧美国家，建筑能耗中的采暖、通风和空调的耗能占全国总能耗的30%，在我国也达到20%左右，高级民用建筑的中央空调耗能可以达到建筑总耗能的30%一60%[1]。

而且随着我国住宅业的快速发展及空调普及率的大幅度提高，势必造成空调用电和能耗的迅速增加[2]。

由于空调具有使用时间集中、季节性负荷大的特点，更加重了峰谷电量差距的矛盾，电网负荷率下降，造成电力设施的资源浪费。

因此降低空调系统的能耗对降低建筑物耗能、节约能源有重要意义。

在建筑物的空调负荷中，新风负荷一般要占到空调总负荷的30%甚至更多[3]。

在常规空调中，排风不经过处理直接排至室外，未免造成其中的冷热量能量的浪费，如果能将这一部风能量加以回收利用则可以大大节省能源。

用排风中的余冷余热来预处理新风，不仅可以减少处理新风所需的能量，还可以降低机组负荷，提高空调系统的经济性。

当把空调房间的热量排放到大气中时，既造成城市的热污染，又白白的浪费了能量。

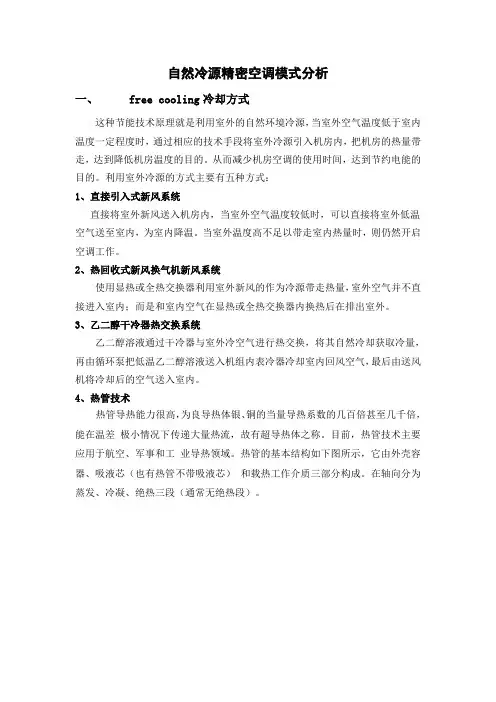

自然冷源精密空调模式分析一、free cooling冷却方式这种节能技术原理就是利用室外的自然环境冷源，当室外空气温度低于室内温度一定程度时，通过相应的技术手段将室外冷源引入机房内，把机房的热量带走，达到降低机房温度的目的。

从而减少机房空调的使用时间，达到节约电能的目的。

利用室外冷源的方式主要有五种方式：1、直接引入式新风系统直接将室外新风送入机房内，当室外空气温度较低时，可以直接将室外低温空气送至室内，为室内降温。

当室外温度高不足以带走室内热量时，则仍然开启空调工作。

2、热回收式新风换气机新风系统使用显热或全热交换器利用室外新风的作为冷源带走热量，室外空气并不直接进入室内；而是和室内空气在显热或全热交换器内换热后在排出室外。

3、乙二醇干冷器热交换系统乙二醇溶液通过干冷器与室外冷空气进行热交换，将其自然冷却获取冷量，再由循环泵把低温乙二醇溶液送入机组内表冷器冷却室内回风空气，最后由送风机将冷却后的空气送入室内。

4、热管技术热管导热能力很高，为良导热体银、铜的当量导热系数的几百倍甚至几千倍，能在温差极小情况下传递大量热流，故有超导热体之称。

目前，热管技术主要应用于航空、军事和工业导热领域。

热管的基本结构如下图所示，它由外壳容器、吸液芯（也有热管不带吸液芯）和载热工作介质三部分构成。

在轴向分为蒸发、冷凝、绝热三段（通常无绝热段）。

图示一热管原理图图示二热管系统工作原理图热管工作时，外部热源使蒸发段受热后毛细吸液芯的工质汽化，由于不断产生蒸汽，因而压力较高，依靠压差使蒸汽经热管中间通道迅速流向冷凝段，冷凝成流体释放出等量的冷凝潜热。

在管芯毛细力作用下流体又回到蒸发段，通过这种反复循环过程传输比一般方法大得多的热流。

热管是可将大量热量通过很小的截面面积高效传输且无需外加动力。

热管内部主要靠工作液体的汽、液相变传热，热阻很小，因此具有很高的导热能力。

热管内强的蒸汽处于饱和状态，饱和蒸汽的压力决定于饱和温度，饱和蒸汽从蒸发段流向冷凝段所产生的压降很小，温降亦很小，因而热管具有优良的等温性。

空调热回收原理空调热回收是指利用空调系统中的废热，进行能量回收和再利用的过程。

通过热回收技术，可以有效地提高空调系统的能效，降低能源消耗，减少对环境的影响，实现节能减排的目标。

下面将详细介绍空调热回收的原理及其应用。

首先，空调热回收的原理是基于热交换的技术。

在空调系统中，制冷剂在蒸发器中吸收室内热量，然后经过压缩机的压缩和冷凝器的冷凝，释放热量到室外。

而在传统的空调系统中，这部分热量通常被浪费掉了。

而通过热回收技术，可以将这部分废热进行回收利用，提高能效。

其次，空调热回收主要有两种方式，一种是热回收式新风系统，另一种是热回收式排风系统。

热回收式新风系统通过热交换器将室内排出的废热与室外新风进行热交换，将室外新风预先加热或预先冷却，减少了空调系统对室外空气的能量消耗。

而热回收式排风系统则是通过热交换器将室内排出的废热与室内新风进行热交换，使得室内新风的温度接近室内温度，减少了空调系统对室内空气的能量消耗。

再次，空调热回收技术的应用非常广泛。

在工业领域，空调热回收技术可以应用于工厂、办公楼、商场等大型建筑的空调系统中，提高空调系统的能效，降低能源消耗。

在民用领域，空调热回收技术可以应用于家庭、学校、医院等建筑的空调系统中，改善室内空气质量，提高舒适度。

最后，空调热回收技术在实际应用中还面临一些挑战。

例如热交换器的设计和制造成本较高，需要考虑材料的选择、热交换效率的提高等技术问题。

此外，热回收系统的运行稳定性和维护成本也是需要重点关注的问题。

综上所述，空调热回收技术是一种能够提高空调系统能效、降低能源消耗、减少环境污染的重要技术。

通过合理的设计和应用，空调热回收技术可以在工业和民用领域发挥重要作用，为建设节能环保型社会做出贡献。

希望随着技术的不断进步和创新，空调热回收技术能够得到更广泛的应用和推广，为人类创造更加舒适、健康、环保的生活环境。

热回收新风换气机组原理原理：热回收新风机组是一种对住宅进行24小时不间断的换气，使住宅整体保持新鲜空气的流通的通风换气系统。

主要由新风主机(全热交换器)、控制开关、风管、进气风口、排气风口组成，主机安装于设备间、厨房、卫生间等房间，系统工作时，室内污浊空气通过排风管道经全热交换器排到室外。

在室内污浊空气排到室外的同时，新风经全热交换器通过送风管道进入室内。

在送排风的同时，送入室内的新风吸收排风中的冷(热)量，进行热量回收，达到节能的目的。

热回收新风机组是一种对住宅进行24小时不间断的换气，使住宅整体保持新鲜空气的流通的通风换气系统。

主要由新风主机(全热交换器)、控制开关、风管、进气风口、排气风口组成，主机安装于设备间、厨房、卫生间等房间，系统工作时，室内污浊空气通过排风管道经全热交换器排到室外。

在室内污浊空气排到室外的同时，新风经全热交换器通过送风管道进入室内。

在送排风的同时，送入室内的新风吸收排风中的冷(热)量，进行热量回收，达到节能的目的。

电动调节阀与风机连锁，以保证切断风机电源时风阀亦同时关闭。

电动调节阀亦可实现与风机的联动，当风机切断电源时关闭电动调节阀。

新风机组温度控制系统由比例积分温度控制器、安装在送风管内的温度传感器和电动调节阀组成。

控制器的作用是把置于送风风道的温度传感器所检测到的送风温度传送至温控器与控制器设定的温度进行比较，并根据PI运算的结果，温控器给电动调节阀一个开/关阀的信号，从而使送风温度保持在所需要的范围。

当过滤网堵塞时或当其超过规定值时，压差开关给出开关信号。

在需要制冷时，温控器置于制冷模式，当传感器测量的温度达到或低于设定温度时，温控器给电动阀一个关阀信号，电动阀的关阀接点接通阀门关闭。

如果测量温度没达到设定温度，温控器给电动阀一个开阀信号，电动阀开阀接点接通阀门打开。

在需要制热时，温控器置于制热模式，当传感器测量的温度达到或高于设定温度时，温控器给电动阀一个关阀信号，电动阀的关阀接点接通阀门关闭。

单向流新风和全热交换器优缺点介绍面对恶劣顽固的空气污染，空气净化产品的市场销售额一路飙高。

现在最舒适最高效的空气净化产品，当属中央新风系统。

中央新风系统分为两种类型，即单向流负压式新风机和全热交换器。

两种系统各有各的优点，当然也不可避免地存在某些缺陷。

本文将为您详细介绍两种新风通风系统优缺点。

单向流新风机介绍单向流新风机由一台排风主机、管道、窗式（或墙式）进气口组成。

排风主机把室内的污浊空气排到室外，利用室内形成的负压使室外空气自然补入室内，以达到净化室内空气的效果。

优点：1.能将室内空气进行合理置换，使居住的空气环境更健康。

2.总体成本低；3.因构造简单，减少了日后维护的费用。

缺点：1.室外空气补入室内时并没有过滤和净化；2.室内所形成的负压会导致厕所地漏和厨房油烟机异味飘散；3.在寒冷地区，窗式（或墙式）进气口会结露。

单向流新风机适合安装在室外空气清新干净的非寒冷地区，对于像北京、上海、西安等空气污染的“重灾区”，单向流新风机很难满足人们对高品质空气的要求。

全热交换器介绍全热交换器由一台热回收主机、管道、送风口、排风口组成。

送风与排风同时由一台主机完成，在污浊空气与清新空气同时到达主机内部时，通过热回收芯体，新风可以回收60%左右的能量，从而避免空调采暖季节的能量流失。

当然，送风管道上安装静电除尘模块，可以解决困扰人们已久的PM2.5问题。

为了进一步提高生活品质，用户还可以根据需要，在该系统中安装加湿器、杀菌净化模块，来提高送入空气的湿度、新鲜度和洁净度。

优点：1.节能，可以回收空调采暖季节因通风造成的大部分能量损失；2.通过加装功能模块，可以对室外空气进行过滤、净化、加湿等。

3.可以有效抵御PM2.5侵袭，有益人体健康。

缺点：1.因为需要加装新风系统功能配件，所以成本稍高；2.主机体积较大，会占用较多的吊顶空间；3.室内布置的管道较多，安装和设计需要合理规划。

以上就是两种新风通风系统优缺点介绍，虽然它们优缺点各异，但它们都能给人营造健康的居住环境，让人不用开窗也能享受大自然的新鲜空气，有效降低室内的家具衣物发霉及人体“空调病”产生的可能。

新风系统解决方案新风系统是由风机、进风口、排风口及各种管道和接头组成。

安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内受污染的空气经排风口及风机排往室外,使室内形成负压，室外新鲜空气便经安装在窗框上方（窗框与墙体之间)的进风口进入室内，从而使室内人员可呼吸到高品质的新鲜空气。

1、采用新风系统的好处1）不用开窗也能享受大自然的新鲜空气；2）避免“空调病”；3）避免室内家具、衣物发霉；4)清除室内装饰后长期缓释的有害气体,利于人体健康；5)调节室内湿度，节省取暖费用；6）有效排除室内各种细菌、病毒。

2、新风系统原理新风系统是根据在密闭的室内一侧用专用设备向室内送新风,再从另一侧由专用设备向室外排出，则在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。

实施方案是：采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风，由另一侧用专门设计的排风新风机向室外排出的方式强迫在系统内形成新风流动场。

在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热（冬天）。

排风经过主机时与新风进行热回收交换,回收大部分能量通过新风送回室内。

借用大范围形成洁净空间的方案，保证进入室内的空气是洁净的.以此达到室内空气净化环境的目的。

3、新风系统的优点a.独立排风管形式—-节省了竖井风道占用的室内空间，户间相互影响小。

b。

顶部不设排风机,公用竖向排风道形式——易发生回流和泄流现象。

c。

顶部设排风机，公用竖向排风道形式1）每户都在厨房或卫生间设置排风机,排风机出口接公用竖向排风道；2）每户都不设置排风机，厨房和卫生间排风出口接公用竖向排风道。

4、新风系统的历史在北欧斯堪的那维亚地区在讲究质量和能源节约的国家里，中央新风系统（VMC）存在至今已有50年历史了。

70年代西班牙90％以上的新建住宅中装用VMC系统.1989年美国ASHRAE制定了“室内空气品质通风规范”。

在德国，住宅通风系统已经与建筑物溶为一体，成为不可缺少的重要组成部分。

新风系统热回收原理新风系统热回收原理随着人们对室内空气质量的要求越来越高，新风系统已经成为了现代家庭和办公场所中不可或缺的一部分。

新风系统通过将室外新鲜空气引入室内，有效地改善了室内空气质量，但同时也带来了一定的能源浪费问题。

为了解决这个问题，新风系统热回收技术应运而生。

新风系统热回收技术的原理是利用热交换器将室内排出的废气中的热量传递给室外进入的新鲜空气，从而实现能量的回收和利用。

具体来说，新风系统热回收技术分为两种类型：热轮式和板式。

热轮式热回收器是一种旋转式热交换器，由多个轮片组成。

轮片上有许多细小的通道，室内废气和室外新鲜空气在轮片上交替通过，从而实现热量的传递。

当室内废气通过轮片时，轮片吸收了其中的热量，然后在轮片旋转到室外新鲜空气通道时，将热量传递给室外新鲜空气。

这样，室外新鲜空气在进入室内之前就已经被加热，从而减少了室内加热的能量消耗。

板式热回收器是一种平板式热交换器，由多个平板组成。

平板上有许多细小的通道，室内废气和室外新鲜空气在平板上交替通过，从而实现热量的传递。

当室内废气通过平板时，平板吸收了其中的热量，然后在平板旋转到室外新鲜空气通道时，将热量传递给室外新鲜空气。

这样，室外新鲜空气在进入室内之前就已经被加热，从而减少了室内加热的能量消耗。

总的来说，新风系统热回收技术可以有效地减少室内加热的能量消耗，从而降低了能源浪费问题。

此外，新风系统热回收技术还可以提高室内空气质量，减少室内空气中的有害物质，对人体健康有益。

因此，新风系统热回收技术是一种非常有前途的技术，将在未来得到广泛的应用。

新风系统百科名片新风系统是由风机、进风口、排风口及各种管道和接头组成。

安装在吊顶内的风机通过管道与一系列的排风口相连，风机启动，室内受污染的空气经排风口及风机排往室外，使室内形成负压，室外新鲜空气便经安装在窗框上方（窗框与墙体之间）的进风口进入室内，从而使室内人员可呼吸到高品质的新鲜空气。

原理新风系统是根据在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，则在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。

实施方案是：采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风，由另一侧用专门设计的排风新风机向室外排出的方式强迫在系统内形成新风流动场。

在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热（冬天）。

排风经过主机时与新风进行热回收交换，回收大部分能量通过新风送回室内。

借用大范围形成洁净空间的方案，保证进入室内的空气是洁净的。

以此达到室内空气净化环境的目的。

优势1）不用开窗也能享受大自然的新鲜空气；2）避免“空调病”；3）避免室内家具、衣物发霉；4）清除室内装饰后长期缓释的有害气体，利于人体健康；5）调节室内湿度，节省取暖费用；6）有效排除室内各种细菌、病毒。

背景在北欧斯堪的那维亚地区在讲究质量和能源节约的国家里，中央新风系统（VMC）存在至今已有50年历史了。

70年代西班牙90%以上的新建住宅中装用VMC系统。

1989年美国ASHRAE制定了“室内空气品质通风规范”。

在德国，住宅通风系统已经与建筑物溶为一体，成为不可缺少的重要组成部分。

2000年，欧盟统一了住宅通风标准。

在中国2002年1月1日室内空气污染控制规范诞生。

非典、禽流感、肺结核等疾病的发生，使全世界对室内空气质量给予了高度的关注。

类型1、单向流新风系统单向流系统是基于机械式通风系统三大原则的中央机械式排风与自然进风结合而形成的多元化通风系统，由风机、进风口、排风口及各种管道和接头组成的。

1.课程设计的意义通过本次的课程设计，使自己拥有一定的暖通空调设计能力；了解一些相关的规和条例；熟悉并掌握暖通空调设计流程；同时使自己的思维更加的严谨，态度更加的认真，为以后的社会工作奠定了扎实的基础。

2.文献综述随着国民经济的快速持续发展，作为支柱产业之一的建筑业也得到迅猛发展。

而作为建筑业的重要组成部份的暖通空调业，其新产品、新技术、新材料更是层出不穷。

暖通空调业发展所遵循的原则，概括起来就是：节能、环保、可持续发展，保证建筑环境的卫生与安全，适应国家的能源结构调整战略，贯彻热、冷计量政策，创造不同地域特点的暖通空调发展技术。

因此，如何结合设计的需要，重视相关技术，并有选择而合理的应用在我们的设计中，满足业主要求，提高设计水平，是我们必须努力做到的。

2.1.暖通空调变工况点优化控制及能量管理探讨2.1.1.工况点优化控制暖通空调变工况点优化控制问题的研究近年来在我国被重视。

S.W.Wang 提出了一种基于整个系统环境的预测响应及能量运行来改变暖通空调系统控制，设定点的系统方法，并用遗传算法对系统进行优化控制，同时优化多个设定点来改善系统响应和降低系统能耗[1]，后来他又采用自适应性控制理论对某海水冷却。

空调系统进行了优化控制研究，采用带指数遗忘的最小二乘法参数辨识方法和基因遗传优化算法，对空调系统的空气处理单元进行了优化控制研究[2]。

罗启军等人提出了一项动态的优化技术在一个指定期间，能得到使目标函数( 运行成本或者峰值能耗) 最小的房间温度曲线，该算法还给出了暖通空调设备的最佳开/关时间[3]。

K.T.Chan 等人提出用遗传算法对风冷制冷机的冷凝温度设定点进行优化控制以提高制冷机的效率[4]。

此外，有许多研究者用人工神经网络来模拟暖通空调系统中各个设备的非线性特性，用于实现对整个空调系统的优化控制。

目前，研究者们将更多先进的建模方法和智能优化方法引入到了暖通空调的优化控制中，更加注重变工况点的在线优化控制。
