万能红外遥控解码芯片YiRX01参考设计

第1篇一、实验目的本次实验旨在通过搭建红外遥控系统，了解红外遥控的基本原理，掌握红外遥控信号的编码和解码方法，并利用单片机实现对红外遥控信号的解码，实现对红外遥控器的控制。

二、实验原理红外遥控技术是一种无线通信技术，通过发射端发送特定编码的红外信号，接收端接收该信号并进行解码，从而实现对电器的控制。

红外遥控系统主要由发射端和接收端两部分组成。

1. 发射端：由按键矩阵、编码调制电路和红外发射器组成。

按键矩阵根据按键的不同产生不同的编码信号，编码调制电路将这些信号调制在38kHz的载波上，红外发射器将调制后的信号发射出去。

2. 接收端：由红外接收器、前置放大电路、解调电路和指令信号检出电路组成。

红外接收器接收发射端发射的红外信号，前置放大电路对信号进行放大，解调电路将38kHz的载波信号去除，指令信号检出电路从解调后的信号中提取出指令信号。

三、实验设备1. 红外遥控发射器2. 红外接收模块3. 单片机开发板4. 连接线5. 电源6. 红外遥控解码程序四、实验步骤1. 搭建红外遥控系统：将红外接收模块连接到单片机开发板的相应引脚上，确保连接正确无误。

2. 编写红外遥控解码程序：根据红外遥控协议，编写解码程序，实现对红外信号的解码。

3. 程序烧录与调试：将解码程序烧录到单片机中，连接电源，进行程序调试。

4. 测试与验证：使用红外遥控器对单片机进行控制，观察单片机是否能够正确解码红外信号，并实现相应的控制功能。

五、实验结果与分析1. 红外遥控系统搭建成功：通过连接红外接收模块和单片机开发板，成功搭建了红外遥控系统。

2. 解码程序编写与调试：根据红外遥控协议，编写解码程序，实现对红外信号的解码。

在调试过程中，通过观察单片机的输出，验证了程序的正确性。

3. 测试与验证：使用红外遥控器对单片机进行控制，观察单片机是否能够正确解码红外信号，并实现相应的控制功能。

实验结果表明，单片机能够成功解码红外信号，并实现红外遥控器的控制功能。

基于单片机的红外遥控解码器的设计作者：苏宝林来源：《中国科技博览》2014年第08期摘要：通过对红外遥控器各按键发送的脉冲波形的分析可以识别码型，从而为软件解码提供依据。

本设计用单片机编码和解码实现了红外信号的传输，该电路结构灵活，成本低，易于改进和扩充，该电路设计简单，易于移植到其他红外发射、接收装置，适合红外遥控的二次开发。

关键词：AT89S51单片机；红外信号；1602LCD中图分类号：TM 文献标识码：A 文章编号：1009-914x（2014）08-01-011红外解码系统的背景、意义1.1红外解码系统的背景传统的遥控器大多数采用了无线电遥控技术，随着科技的进步，红外线遥控技术的成熟，红外也成为了一种被广泛应用的通信和遥控手段。

继彩电、录像机之后，在录音机、音响设备、空调机等电器装置上也纷纷采用红外线遥控。

工业设备中，在高压、辐射、有毒气体、粉尘等环境下，采用红外线遥控不仅完全可靠而且能有效地隔离电气干扰。

红外线抗干扰能力强，且不会对周围的无线电设备产生干扰电波，同时红外发射接收范围窄，安全性较高。

红外遥控虽然被广泛应用，但各产商的遥控器不能相互兼容。

当今市场上的红外线遥控装置一般采用专用的遥控编码及解码集成电路，所以其灵活性较低，应用范围有限。

而采用单片机进行遥控系统的应用设计，遥控装置将同时具有编程灵活、控制范围广、体积小、功耗低、功能强、成本低、可靠性高等特点，因此采用单片机的红外遥控技术具有广阔的发展前景。

1.2红外解码系统的意义红外遥控的特点是不影响周边环境、不干扰其它电器设备。

由于其无法穿透墙壁，所以不同房间的家用电器可使用通用的遥控器，且不会产生相互干扰。

电路调试简单，只要按给定电路连接无误，一般不需任何调试即可投入工作，编解码容易，可进行多路遥控。

信息可以直接通过红外光进行调制传输，例如，信息直接调制红外光的强弱进行传输，也可以用红外线产生一定频率的载波，再用信息对载波进行调制，接收端去掉载波，取到信息。

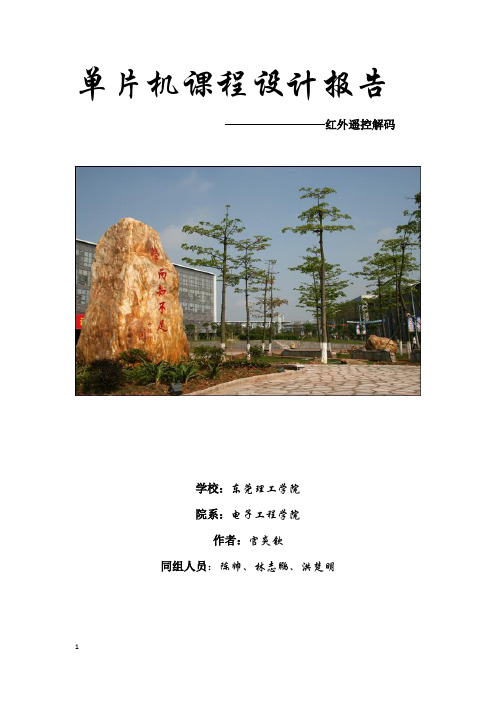

单片机课程设计报告——————————红外遥控解码学校：东莞理工学院院系：电子工程学院作者：官炎钦同组人员：陈帅、林志鹏、洪楚明目录：一、前言 ------------------------------------------- 1二、设计原理 --------------------------------------- 11、红外通信原理 -------------------------------------------------- 12、红外编码原理 -------------------------------------------------- 3三、硬件电路设计 ----------------------------------- 51、总体电路图 ----------------------------------------------- 52、数码管与LED显示电路图 ---------------------------------------6四、软件设计 --------------------------------------- 71、程序框图 ----------------------------------------------------- 82、程序清单 ----------------------------------------------------- 83、总结与心得 --------------------------------- 14一、前言随着科学技术的发展，单片机因其该可靠性和高性价比，在智能化家用电器仪表仪器等恒多领域得到极为广泛的应用。

在很多实际单片机系统中，常常使用非电信号，如光信号，超声波信号等，来传播信息，以实现遥控和遥测的功能，其中红外遥控是目前最广泛的一种通信和控制手段。

由于红外遥控使用方便、功耗低、成本低廉、功能强、抗干扰强等特点，因而，继彩电、录像机之后，在录音机、音响备、空凋机以及玩具等其它小型电器装置上也纷纷采用红外线遥控。

龙源期刊网

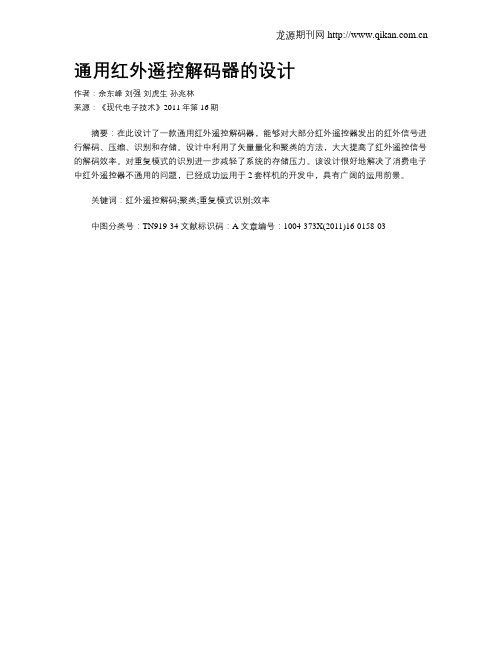

通用红外遥控解码器的设计
作者：余东峰刘强刘虎生孙兆林
来源：《现代电子技术》2011年第16期
摘要：在此设计了一款通用红外遥控解码器，能够对大部分红外遥控器发出的红外信号进行解码、压缩、识别和存储。

设计中利用了矢量量化和聚类的方法，大大提高了红外遥控信号的解码效率。

对重复模式的识别进一步减轻了系统的存储压力。

该设计很好地解决了消费电子中红外遥控器不通用的问题，已经成功运用于2套样机的开发中，具有广阔的运用前景。

关键词：红外遥控解码;聚类;重复模式识别;效率
中图分类号：TN919-34 文献标识码：A 文章编号：1004-373X(2011)16-0158-03。

车载红外遥控之51单片机对单片机的了解学习，是作为简单的遥控器解码学习的基础，因为本次DIY 是通过MCU 作为解码媒介的。

但实验中的DIY 方式又不必需要功能强大的ARM 系列单片机去实现，一般0851单片机就能解决。

本实验的演示功能是通过对红外遥控键值解码后，对设定的目标键值做出响应，实验中的响应是单片机对继电器的开合、通断控制，可以简单理解为单片机检测到遥控器某个指定的按键按下，则控制继电器实现开关的切换功能，实现过程如下：首先是选型，由于物资条件，我们考虑成本，所以选择的都是廉价器件，器件有车载MP3红外遥控，1318红外接收头，51系列的stc15F104w芯片，一个11.0592MHZ 的晶振，两个100pf容，一个继电器，一个二极管1N4148，一个三极管9012/S8550，两个200欧姆电阻。

收到的遥控编码信息发送至单片机，单片机对红外遥控的键值解码后在P3.5口输出控制信原理图所示。

最后，实现解码功能的51Figure 1原理图化定时器配置，之后是不断地轮询单片机的中断引脚，检测单片机的引脚状态是否改变，如果引脚状态被改变了，说明端口有数据到来，此时单片机的定时器将在中断中被激活。

定时器被激活的作用是用来给给每个二进制数据位进行定时的，将高低电平状态产生的时间存储到一个数组里面，最后将该时间值数组转换成高低电平状态。

左图是红外遥控采集单片机中断引脚的高低电平时间，并将得到的时间放在irdate 数组里，我们使用的红外遥控的编码是32位的编码。

由引导码、用户码、数据码和数据码反码组成32位的编码方式。

实验测试得到，引导码是有9ms 的高电平和4.5ms 的低电平组成。

用户码或数据码中的每一个位可以是位‘1’，也可以是位‘0’。

区分‘0’和‘1’是利用脉冲的时间间隔来区分，这种编码方式称为脉冲位置调制方式。

英文简写PPM 。

其脉冲调制是使用455KHz 晶体产生的载波脉冲实现。

总结：通过本次实验，了解到了红外遥控编码及解码的工作原理。

红外遥控解码课程设计一、课程目标知识目标：1. 学生能理解红外遥控器的基本原理，掌握红外编码和解码的基础知识。

2. 学生能描述红外信号的特性，了解红外通信在日常生活和科技领域的应用。

3. 学生能解释不同品牌和型号遥控器之间的红外信号差异。

技能目标：1. 学生能够使用红外接收器和发射器进行基本的数据传输实验。

2. 学生能够通过编程实现对红外信号的解码，并运用到实际控制中。

3. 学生能够设计并制作一个简单的红外遥控装置，实现对电器的开关控制。

情感态度价值观目标：1. 学生培养对电子技术和遥控技术的兴趣，激发创新意识和探索精神。

2. 学生通过实践活动，增强团队合作意识和解决问题的能力。

3. 学生认识到红外遥控技术在智能家居、物联网等领域的重要性，培养对科技发展的关注和责任感。

课程性质：本课程为信息技术与电子技术的跨学科综合实践活动，注重理论知识与实践操作的结合。

学生特点：学生处于初中年级，具备一定的物理知识和动手能力，对新鲜事物充满好奇心。

教学要求：结合学生的认知水平和动手能力，以实践为主，理论联系实际，培养学生的创新思维和实际操作能力。

在教学过程中，注重引导学生主动探究、合作交流，实现知识、技能和情感态度价值观的全面发展。

通过具体的学习成果，对教学设计和评估提供明确依据。

二、教学内容1. 红外遥控原理介绍：包括红外遥控器的工作原理、红外信号的发射与接收过程。

- 教材章节：《电子技术》第三章第三节“红外遥控技术”2. 红外编码和解码基础：学习红外信号的编码方式，如NEC编码，以及解码方法。

- 教材章节：《信息技术》第二章第五节“数字信号的编码与解码”3. 红外接收与发射器使用：介绍红外接收器、发射器的功能与使用方法，进行基础实验操作。

- 教材章节：《电子技术》第三章第四节“红外接收与发射器的应用”4. 红外信号编程解码：通过编程软件，实现对红外信号的捕捉、解析和运用。

- 教材章节：《信息技术》第四章第一节“编程基础与应用”5. 实践制作红外遥控装置：分组合作设计并制作一个简单的红外遥控装置，实现对电器的控制。

51单片机中做红外遥控密码锁的课题论文毕业论文1.1 课题背景及目的电子技术的飞速发展，给古老的锁具生产带来了巨大的变革，现代的电子技术与机械技术相结合，产生了一大批如声控锁、磁控锁、密码锁、遥控锁，指纹锁等先进的锁具。

目前国外密码锁系统的主要方向的发展是：接触式密码锁系统，非接触式密码锁系统，智能识别密码锁系统，但是他们都相应的存在着不同的缺点。

例如：接触式密码锁系统成本较低，体积小，卡片本身无须电源，但使用不太方便，而且有接触磨损。

相比之下，红外遥控密码锁系统的成本与接触式密码锁系统相当，而且可以进行近距离遥控，使用十分方便。

而且它已经与 PC 机的数据库相结合，可以组成一套酒店房间的门禁管理系统。

由于红外遥控具有许多优点，例如红外线发射装置采用红外发光二极管遥控发射器易于小型化且价格低廉；采用数字信号编码和二次调制方式，不仅可以实现多路信息的控制，增加遥控功能，提高信号传输的抗干扰性，减少误动作，而且功率消耗低；红外线不会向室外泄露，不会产生信号串扰；反应速度快、传输效率高、工作稳定可靠等。

工业设备中，在高压、辐射、有毒气体、粉尘等环境下，采用红外线遥控不仅完全可靠而且能有效地隔离电气干扰。

所以红外线遥控是目前使用最广泛的一种通信和遥控手段。

在本设计中，红外遥控密码锁和 PC 机、数据库相结合，能够实现适时的、强大的管理，使得整个红外遥控系统得到更好的完善。

1.2 国外研究现状目前大部分的锁采用的都是机械式的，其最大的缺点是利用简单工具就能很容易地把锁打开。

针对这种情况，我们设计了一种红外遥控密码锁，而一般设备都采用专用的遥控编码及解码集成电路，其制作简单、容易，但由于特定功能的限制，只适用于专用的电器产品，其应用围受到限制。

而设计的红外遥控密码锁系统能提高门禁系统的可靠性和安全性,适应市场需要。

该系统具有普通电子密码锁功能的同时,还增加了遥控功能。

该系统具有较强的实际应用价值,所涉及的技术包括:红外载波数据传输技术、单片机控制技术、红外遥控系统编码及译码技术、电路设计与演示板制作技术等。

YIRX02万能红外解码芯片应用笔记 YIRX02红外解码芯片三叶电子科技自主研发，该芯片能兼容市面上99%以上的红外遥控器（包括NEC、RC-5、NRC17等编码，适用于空调、电视、风扇、VCD、DVD等红外遥控器），遥控编码学习并保存在芯片内部，掉电不会丢失，有两种输出模式选择。

被广泛应用与玩具、遥控灯具、遥控开关等场合，在淘宝上可以买到，价格也不贵（3.0元）。

功能简介：1、按下S1持续4-5秒后，进入学习模式，LED开始闪烁；2、将遥控器对准接收头，连续按下遥控器同一个按键两次，YIRX02芯片收到同样的红外编码后进行存储，并退出学习模式，LED熄灭。
