巨人通力GPS30K系统维修终极调试操作步骤巨人通力GPS30K在平时维修排查故障的过程中，有时会进行调换主板、驱动板的操作。
在把两部电梯的电脑板互换后需要做一下数据下载，即5-7-1或5-7-2建议此操作最好将电梯处于下端站门区位置进行。
数据下载5-7-1先将控制柜紧急电动运行转换开关旋至检修位置。
然后用解码器将键盘锁解开，接着按菜单键（S5）连续按直至主数码管显示5后按一下确认键（S2）显示5-1，再连续按加键（S6）直至显示5-7时按确认键（S2），此时数码管显示5-7-1接着按确认键（S2）。
此时数码管开始数值由小渐大增加进行数据下载，直到数码管再次显示5-7-1时结束下载任务，然后断电后再送电自动保存即可。
如果做5-7-2的话，在数码管显示5-7-1的时候，按一下加键（S6）即变为5-7-2按确认即可，其它同5-7-1。
井道自学习5-2-1做完数据下载后接下来需要做井道自学习（5-2-1）如果做数据下载时轿厢是在下端站的话，保持紧急电动运行状态并确认主板的61U/N、30、77N、77S这五个LED灯点亮。
按主板菜单键（S5）至数码管显示5，接着按确认键（S2），然后按加键（S6）至子菜单显示2后按确认键（S2），此时数码管显示5-2随后接着按加键（S6）至数码管参数值为1后按确认键（S2）数码管显示5-2-1，将紧急电动运行恢复到正常状态，电梯进入到井道自学习模式，轿厢会以检修速度上行（上行过程中楼层数显示递增）到顶层门区后停止完成自学习（数码管会显示63），结束后主板须断电重启。
如果紧急电动运行恢复到正常后，电梯不启动则检查下面各项：1.查看主板的安全（saftr input）灯是否点亮。
如果不亮说明安全回路不通请检查安全回路。
2.检修状态下查看参数4.1中是否显示非零的数字，如是则查看对应模式信号的状态是否发生变化（菜单4.1模式见文后附图1）。
3.检查厅轿门信号回路。
确认光幕工作正常（观察主板上的光幕LED灯PHOTOCELL是否为熄灭状态）如果点亮则检查光幕信号回路反馈。

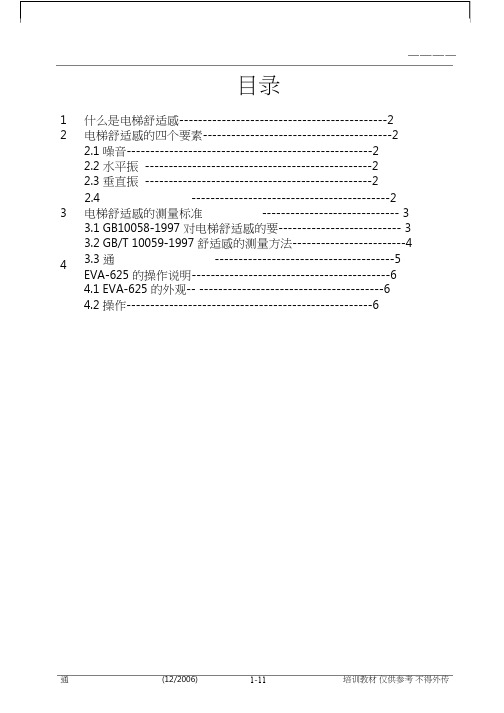

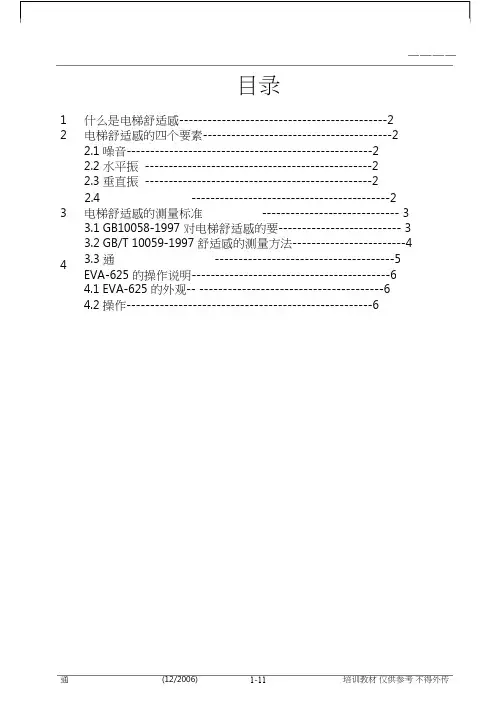

目录1 2什么是电梯舒适感--------------------------------------------2电梯舒适感的四个要素----------------------------------------2 2.1 噪音----------------------------------------------------2 2.2 水平振 ------------------------------------------------2 2.3 垂直振 ------------------------------------------------2 2.4------------------------------------------23 4电梯舒适感的测量标准----------------------------- 3 3.1 GB10058-1997 对电梯舒适感的要-------------------------- 3 3.2 GB/T 10059-1997 舒适感的测量方法------------------------4 3.3 通--------------------------------------5 EVA-625 的操作说明------------------------------------------6 4.1 EVA-625 的外观-- ---------------------------------------6 4.2 操作----------------------------------------------------61. 什么是电梯舒适感人类对，其中、振、热。
当其中的某一种或（NON-COMFORT ）。
例多种的能量超越了一定的范围后，便可能使人产生烦躁不安如：••••温度过高使人不停的流汗 温度过低令人颤抖 湿度过高令人容易疲倦 噪音过大使人烦躁 由于人对舒适的感觉是主观的、因人而异的。

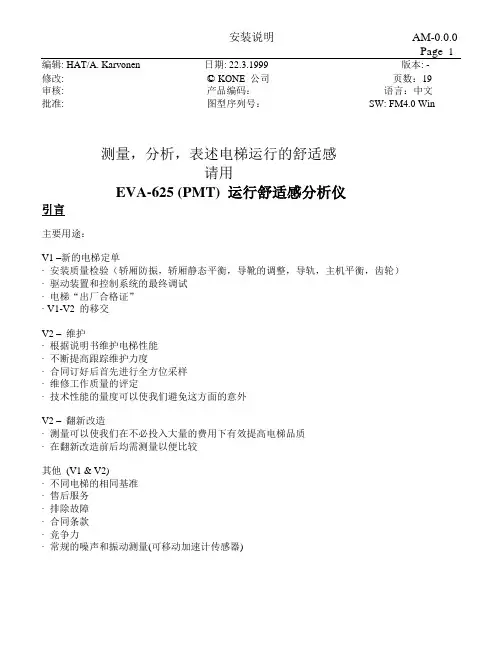

编辑: HAT/A. Karvonen 日期: 22.3.1999 版本: - 修改: © KONE 公司页数：19 审核: 产品编码：语言：中文批准: 图型序列号：SW: FM4.0 Win测量，分析，表述电梯运行的舒适感请用EVA-625 (PMT) 运行舒适感分析仪引言主要用途：V1 –新的电梯定单·安装质量检验（轿厢防振，轿厢静态平衡，导靴的调整，导轨，主机平衡，齿轮）·驱动装置和控制系统的最终调试·电梯“出厂合格证”· V1-V2 的移交V2 –维护·根据说明书维护电梯性能·不断提高跟踪维护力度·合同订好后首先进行全方位采样·维修工作质量的评定·技术性能的量度可以使我们避免这方面的意外V2 –翻新改造·测量可以使我们在不必投入大量的费用下有效提高电梯品质·在翻新改造前后均需测量以便比较其他(V1 & V2)·不同电梯的相同基准·售后服务·排除故障·合同条款·竞争力·常规的噪声和振动测量(可移动加速计传感器)电梯运行舒适感电梯乘坐的舒适感可以分为以下四个部分：1.噪音等级电梯轿厢内的噪声来源广泛，包括主机，钢丝绳，滑轮，导靴以及井道内的空气湍流。
合适的轿厢防振装置和导靴都能够降低噪声。
在高速电梯上，可以使用转向滑轮噪音衰减器（在2：1情况下）以及钢丝绳消音器。
在较窄的单梯井道中，需要开孔以消除因空气湍流而产生的高压气流。
2.横向振动横向振动是电梯轿厢在水平方向上的摇摆与振动，主要由导轨的弯曲或导靴的不正常运动造成的。
通常，只有低频振动为人所注意，因为当人垂直站立时会清楚地感觉到水平方向的低频振动，但对于水平方向的高频振动则不是很敏感。
在低频下，整个身体会移动；在高频下脚会移动但身体不会。
横向振动可以从前到后（X）测量，也可以从一边到另一边（Y）测量。
基本设置故障代码表V３ｆ2５调试指南一:概要调试指南仅用于v3f25驱动模块713990REＶ2。
0该驱动模块在出厂前已经过测试,并预设基本调节1。
１安全与健康1.2 工具数字万用表/测试法码1。
３参考资料am—1。
1。
３0—b tc０4807wl-ｅｎ。
tc04８０7ｗ2—en so－１1.６5。
09—6 as—11。
65。
01—a ａｓ-11。
65。
08—a1。
4 操作界面: Lce 软件必须是3.3 相当于（ｃhｉnaMAX1.4) 或以上版本,V3f２５参数在Ｌce菜单６中,其操作方法与其它菜单相似，更改Lce菜单6中参数必须在Rｄｆ模式下进行,读取或更改完菜单6的参数后记隹退出菜单6.更改后就参数就起作用，但断电后丢失．用菜单6-99永久保存参数。
1．５ V3f25组成 V3F25包括:—H ｃb:运动控制板３85：Ａ1（High sp ｅed ｍｏｔｉon ｃontrol board ）－逆变板385A2:（Ln ｖerter board)—CMB:电流测量板385:A3(Ｃurrent ｍeas ｕre b ｏard)—风扃303 -变压器8９—中间直流电路电容器３85:ｃ1，c2，(c3，c4) —大功率晶体管3８5:v1—ｖ3-制动三极管３８5:v4（B ｒak ｉng Transisto ｒ) —二极管整流桥385:ｖ5（D ｉo ｄe B ｒidge) —制动电阻306只用于40Ａ的v3ｆ25中 １.６ 385:Al hcb 板在此板上RDIR 插针有两个,不能少 （不论是水平或是垂直), 将两针都旋转90度就可以改变旋转娈压器的极性．1。
7 38５：A2 l ｎver ｔer bo ａrd 逆变板二 驱动系统/马达设定: 确保a ｍ—1。
1。
３０的19.2章所列项目己检查完成２.１检查连接插:tacho 测速计(ｘg １,xg2;屏蔽线接到左侧板),resolver 旋转变压(ｘｒ），l ｗd （xw 接电阻2－１0k)２.２开电;先打下ｒdf 并接通298(保险开关),再送主电源（注意次序) 2.3检查（６-3———7,6—60=１9)，如是ｑ2马达还要检查６-８,６—10=12,用万用表检查Ｍxto ｒq 设定（核对附表）；如是Q ２马达，核对菜单６—１0,测量Mxtorq （＋）和AG ＮD(—）,调ＲTORQ,如果调整ＴORQ 则必须同时检查并调整ＴA Ｃ和TSPL注:q1马达是一种新的ｍxl8马达型号，在马达铬牌上标为mxl8q22.4 t ａc ｈｏ极性向上TPOL 亮，否则调换ＸGl 和XG2注意：ｒdi ｒ插针有两个，不能少(不管是水平还是垂直），将两插针都旋转９０度就可以改变旋转变压器的极性。

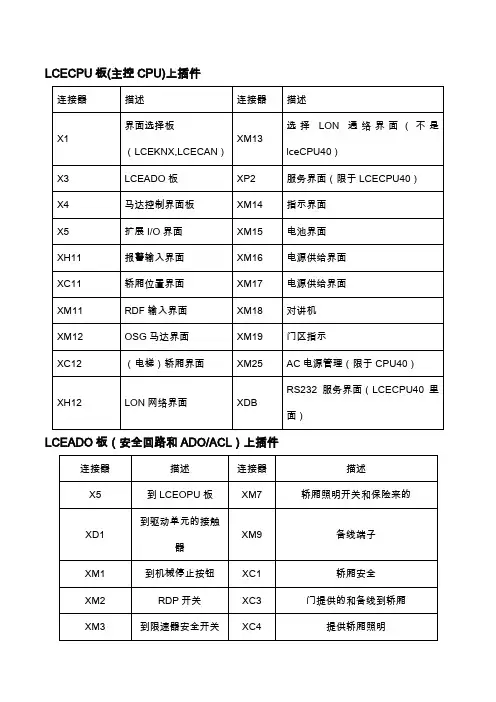

目录升级CPU和DRV指导手册(最终版)机房控制柜打上紧急电动, 上电.6—16= 7 断电上电6—1= 11 断电上电1—99= 2 断电上电5—7—2 断电上电1—1 与锁梯层一致(1—72)1—2 6(该参数设置后外呼盒上会有运行箭头)1—12 有提前开门时设 4 无提前开门时设 01—13 01—18 单开门时设 1 双开门时设为 31—24 单开门时设 0 双开门时设为 1 1—42 11—71 31—72 锁梯返回层1—79锁梯时照明关闭=0锁梯时照明不关闭=11—83 11—92 11—930 双开门时设 11—9471—98 17—907—8007—8107—84显示当前位置 1显示下一位置 17—97 1 (锁梯时电梯返回锁梯层关门后外召显示关闭)6—1 116—2 16—26 1.56—28 1.76—34 1.7 (短层时可以小一些)6—60 01—30 基站层锁梯返回层1—32 反基站延时1—33 反基站功能选择1—44 司机功能1—60消防反回曾层1—6111 区域码1—62 1 消防功能选择1—50 为电梯号一号梯为1二号梯为2一类推1—56 为电梯台数1—41 Submenu 1为放到乱功能设为1Submenu2为消号功能设为11用户界面的操作手册 21.1 CPU用户界面的按钮 21.1.1用户界面的按钮 21.1.2 LCE™用户界面的LEDs和按钮71.2变频器用户界面141.2.1面板操作说明142. 慢车运行前需做步骤162.1 修改CPU参数162.2 设置变频器162.2.1同步曳引机162.2.2异步曳引机203.快车调试243.1 DRV抱闸延时调整243.2轿顶检修箱内CCBS拨码开关位置调整243.3 井道自学习243.4 减速距离学习253.5 显示程序设置253.6 减速距离学习25 附录1:参数表28 附录2:OPT拨码开关位置表60 附录3：选项功能缩写62 1用户界面的操作手册1.1 CPU用户界面的按钮1.1.1用户界面的按钮按钮和显示屏1.功能模式2.功能模式的显示3.楼层（轿厢位置）4.新楼层（目标楼层）5.增加数值/楼层6.选择数值/接受7.上召8.内召9.限速器测试10.子菜单11.数值（调整值）12.减小数值/楼层13.下召14.缓冲测试下例描述了召梯的步骤。
185通电延时PUD 延时一段时间才投入正常服务，以免与大楼其他设备同时启动造成过流（0-99秒）186地震动作EAQ-0=没有；1=有187紧急电池EBD-0=没有；1=有188FRE（防犯罪）门Fast recalldoor0=没有；1=A门；2=B门；3=A+B门189指定FRE防犯罪返回楼层Fast recall floor0=没有；nn=指定返回楼层190双并联控制FET/FEB呼梯，0=不使用；1=服务所有呼梯；2=在主层不服务正常呼梯；3=在主层不服FET/FEB呼梯191DOM CS选项-0=没有；1=有192风扇控制类型-0=OCV A；1=OCV AF193一套COP不区分A，B门TTC CON/DON0=不使用；1=使用194轿厢到站钟（GOC）0=不使用；1=使用199重置厂方设置参数重置厂主设置（缺省）参数注意：电梯将丢失所有的现场设置参数1=重置默认值，对菜单2的设置无效菜单子菜单功能注代码含义21设置马达型号选择EooDisc的型号第一次运行前必须检查此项05=MX05;06=MX06;10=MX10;05=MX05q2;06=MX06q210=MX10q2;11=MX061·6m/s;12=MX06q210/0513=MX10q213/05;14=MX10q216/15=MXq220/0522禁止驱动为调试起见，禁止和激活驱动0=允许启动；1=不允许启动23加加速度（Jerk)圆化加速，恒速和减速0=0·6/1=08/2=1·0/3=1·2m/s3 24加速度调节加速度大小0=0·4/1=06/2=0·65m/s225额定速度电梯的额定速度0=0·5/1=063/2=0·8/3=1·0/426K4、马达电压K4设置电压与频率间的比率0=0·229……0·319（0·006一级）27K3、高的负载补偿有载启动时马达的附加电压0=0·096……15=0·143（0·003一级）28K2、低的负载补尝有载启动时马达的附加电压0=0·083……15=0·21629K1、最小电压马达的最小电压0=0·0030……15=0·0210210D-参数速度误差反馈比例：0=0·5，1=0·8，2=1·2·3=2·0，4=2·7，5=3·5，6=4·5，7=5·5211启动延时制动器松闸与主继电器激活电梯启动之间的时间间隔0=75，1=100，2=150，3=200，4=250ms菜单子菜单功能注代码含义31改变7段码字符设置数字和字符：0123456789ACEFHJLPU32改变代码数字（Dot Matnx点阵或LCD）设置数字和字符的ASCll码（0…255）33使用ACU时选择楼层语音信息楼层语音信息代码（0-63）34使用ACU且要求方向及/或门运动语音提示0=无；1=方向；2=门运动；3=方向和门运动语音提示35LCD显示语言选择10=无；1=阿拉伯；2=中国…6=英语…8=芬兰…15=日语16=韩语…28=土耳其36LCD显示语言选择2，选择第二语言41电梯运行模式（0…18）0=Nor正常；1=lnsp检修；2=Sync同步；3=Fio消防员；4=EPD备用电；5=ATS司机；6=PRLLT8=PAD泊梯；10=OSS锁机；11=PRC优先内选；15=PRL H/HEL优先外呼；16=EAQ；17=FRE，18=轿厢照明电压监控42启动计数（0…999999）滚动显示统计电梯启动次数43开门计数（0…999998）滚动显示统计开门次数44V3F散热器温度（℃）显示V3F晶体管最热器的的温度410LCECPU SW版本号显示电梯软件的版本号411V3F25/16es SW版本号显示所用菜单软件的版本412LCE菜单显示V3F25/16es软件版本号420DTS时间显示驱动时间监控的触发值421动行试验（自动运行，外呼必须连接且有效）0=正常；1=全程动作行；2=从底层起，每隔一层运行；3=随机运行51称重装置调节显示轿厢载重的百分比52井道设定（划楼版）setup显示setup运行：1=setup开始53Konexion接口板1=LCEVOi;2=LCEADJ;3=LCEKNX54Roil call方向1=下；2=上（机房下置时）61-99V3F25参数电梯必须处于RDF模式755submenu1=厅门锁submenu2=轿门锁厅门、轿门门锁监察通力3000电梯的自学习功能1.自学习方法将电梯开到最底层平层稍低一点，77：N77：S3061：U指示灯亮起，开关拔到检修状态，将菜单调到5-2-1后装政策，这是会听到V3F25驱动模块的蜂鸣器响起，每5S两声短音，故障灯亮起，电梯会慢车上行，直至最高楼层平层稍高自动停止，学习结束。
EVA-625&EVA Vibration Analysis Tools Version 8for Windows™（美）Gregory P. Lorsbach 著Physical Measurement Technologies, Inc.Marlborough, NH 03455 USAEVA-625/MMC-1和EVA振动分析软件（版本8.5）基于WINDOWS操作概述EVA-625和EVA电梯振动分析软件是一个记录和分析电梯/扶梯运行状况的组合体，系统不仅十分有效，且使用起来也很方便，只要对EVA-625系统术语少许了解即可；下面我们将讨论两类主要问题：EVA-625的控制与操作，以及在计算机上EVA-625数据的分析。
运用EVA-625对一台电梯作记录的主要步骤是简单的，但很重要，这些步骤包括：1.为了记录电梯运行时的振动和声音，就必须对EVA-625进行系统设置，最基本的是要设置EVA-625的记录长度（即在命令EVA-625系统开始记录后，EVA能记录多久，记录长度依赖于电梯乘运长度）和触发方式（即命令EVA何时开始记录，按启动开关或自触发），然后键入ID#数字。
（电梯编号）2.将EVA-625放置在电梯轿厢内的地板上，打开电源（ON位置），检查电池电压和剩余的内存量（即可使用内存的百分数显示），从EVA-625内拿出麦克风，进入主菜单，选择MEASURE RIDE（测量乘运），然后按ENT（回车）。
选择ELEVATOR （电梯），选择RIDE（乘运），输入电梯ID号（辨别号码），然后按ENT，按下盒子外部的启动按钮（靠近手柄）或者按ENT，显示WAITING FOR TRIGGER（等待触发），在电梯上选择楼层，按照ISO18738的测量标准，一次完整地测量应从底层到顶层。
当乘运结束后（应在轿门关闭之前按启动开关，开始记录，直至轿门完全打开之后再按启动开关，至此完成一次完整地测量），要么是EVA-625自动停止记录（依靠设置的记录时间），要么手动按启动按钮。
基本设置故障代码表0112 61U/N 重迭太少 61U/N 重迭太少 检查 61U 和 61N 的位置 0113 同步开关错误 77S 开关失效检查 77S 的动作情况 0114 层站太近两楼层门太近检查磁铁的位置0115 倍数错误0116顶层站计数错误设定失效或未完成执行设定驱动网络错误 LCECCB 轿顶接线板1101轿顶接线板失效LCECEB 轿厢操作面板加长板前A后B1201 2201 COP 第一块加长板失效1202 2202 COP 第二块加长板失效12032203 COP 第三块加长板失效LCECOB 轿厢操作面板13012301 前侧轿厢面板失效LCEFCB 层站控制板1401 2401 前层站控制板失效1402 2402 第二个层站控制板失效14032403 第三个层站控制板失效14042404 第四个层站控制板失效V3f25 调试指南： 概要调试指南仅用于 v3f25 驱动模块 713990REV2.0 该驱动模块在出厂前已经过测试，并预设基本调节1.1 安全与健康强制规定如本指南与您所在国家的电梯安全法规冲突时，以后者为准V3f25 的主电路电容和逆变板，安全回路，控制内都有高电压关闭主电源后至少等 5 分钟才能测量 v3f25内 部和马达接线箱 逆娈板的 Led danger 灯亮表示 v3f25 内仍有高压存在，即关闭主电源， 照明，风扃，插座及其相关线路仍有 1.2 工具 数字万用表 /测试法码 1.3 参考资料 am-1.1.30-btc04807wl-en.tc04807w2-enso-11.65.09-6 as-11.65.01-a as-11.65.08-a 1.4 操 作 界 面 : Lce(chinaMAX1.4) 或以上版本， V3f25 参数在 Lce 菜 单 6 中，其操作方法与其它菜单相似，更改 Lce 菜 单 6 中参数必须在 Rdf 模式下进行，读取或更改完 菜单 6 的参数后记隹退出菜单 6。
PROCAST培训简要教程Proca培训简要教程Proca基本操作指南ProcaSt造模拟的基本流程为：造型——划分表面网格—— MeshCAS扮体网格一一PreCAS设置边界条件和运行参数――DafaCA——PfoCAS解算――PostCAS^ieWCA处理、申析模拟结果。
下面进行较为详细的说明。
Idea造型与划分表面网格1造型（simulation + master建模顺e序为铸件，浇注系统，砂箱。
*注意直浇口面，明冒口面，和砂箱上表面必须在一个平面上。
对于一般的砂芯，可看作砂箱的一部分。
2.Partition先选铸件，再选砂箱。
）3.划分模型的表面网格（simulation+ meshing4.输出面网格模型：file,] export,] ideas simulation 键tiVefe件名e（文件为*.unv,o。
Meshca划分体网格）1 在Do窗口键入meshcast2.File/ope文件类型选I-deas surface mesh（*.unv）3.Check mesh，Check ,e检查表面网格质量，提示信息显示在左下角的Message W中do如表面网格通过，则进入下一步，否则修改4.Tet meshed fu（对砂型采用no layer, gen tet mesh5.Display 0下点击bad elemNegatiVeJJa查是否有坏单元和负雅各比单元。
如果有坏单元，则Smoothij^单元（smooth化建议不要超过两次），save有些坏单元无法消除，需对表面网格进行修改。
6.Exit（生成*.me文件）Preca设定材料的热物性参数，边界条件，运行参数等）1.在文件所在的目录下键入precast *为文件名前缀）2.Geometry, un imemmast，mespp。
（读入体网格文件）3.检查几何体网格，check g如有错，退出，修改网格。
4.Material首先根据具体情况定义材料,datab材料热物性数据库管理，根据所用材料选取库中已有的材料或add添加新材料。
