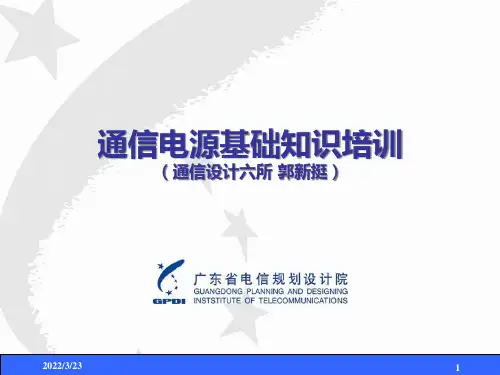

通信电源基础知识培训
（通信设计六所 郭新挺）
2022/3/23
1
通信电源关键词
➢ 电压(+24VDC/-48VDC/220VAC/380VAC)
➢ 电流(A)＝功率/电压(DC)，有功/ cosΦ/660V(或220V)
通信电源培训之精华

通信电源培训之精华

直流电：Direct Current（DC），是指方向和时间不 作周期性变化的电流，但电流大小可能不固定，而产生波形。
第二部分 电源技术基础知识介绍
电源术语
2、强电与弱电： 强电：强电是相对于弱电而言的，一般用作一种动力能源，
主要是指220V以上的高电压、高电流的线路部分，包括空调线、 照明线、插座线及面板之类的；在电力系统中，36v以下的电 压称为安全电压，1kv以下的电压称为低压，1kv以上的电压称 为高压，直接供电给用户的线路称为配电线路，如用户电压为 380/220v，则称为低压配电线路；
第一部分 通信电源专业整体介绍
监控系统
监控是提高通信台站电源系统稳定、可靠、安全供 电和集中管理不可缺少的一个环节。
监控的目标是对分布的各个独立的电源系统和系统 内的各设备进行遥测、谣信和遥控，实时监控系统和设 备运行状态，记录和处理相关数据，及时发现故障及对 电源设备进行必要的控制，从而实现少人或无人值守。
第二部分 电源技术基础知识介绍
电源术语
电力线缆分类： （1）根据导体芯数分：单芯、2芯、3芯、3+1芯、4芯、4+1
芯、5芯； （2）根据电缆特性分：耐火电缆、阻燃电缆、普通电缆 耐火型电缆：在规定实验条件下，试样在火焰中被燃烧而在
一定时间内仍能够保持正常运行的性能；
阻燃型电缆：在规定试验条件下，试样被燃烧，在撤去试验 火源后，火焰的蔓延仅在限定范围内，残焰或残灼在限定时 间内能自行熄灭的特性
第一部分 通信电源专业整体介绍
通信电源系统的组成
通信电源系统
监控系统
交流供电系统 直流供电系统
接地系统
第一部分 通信电源专业整体介绍
交流供电系统
通信电源的交流供电系统由高压配电所、 降压变压器 油机发电机、UPS和低压配电屏组成。交流供电系统可 以有三种交流电源：变电站供给的市电、油机发电机 供给的自备交流电、UPS供给的后备交流电。
通信电源技术培训资料

通信电源技术培训资料


C----蓄电池容量，Ah
α－电池温度系数（1/ ℃）= 0.01~0.06
通信电源配置容量的计算方法（二）

3）电池均充电流
4）总输出电流
I C (0.1 ~ 0.2) C

I I L IC
I IM ) 1

5）整流模块数目 N CEIL(
（* 注：对于1000A以上的系统，每十个模块冗余一个） IM — 模块额定电流 CEIL — 向上取整( 如3.3 → 4 )
蓄电池仓
电池容量
加热器＋保温 棉
48V/100AH*2
北方型（ EPC4860B/20-07 ）
4. 24V/48V共站电源方案
国内部分省份GSM移动基站采用24V基站，3G网NODE B供电以48V 为主。在共站建设中，可采用24V/48V转换设备，将原24V电源转换为 48V为NODE B设备供电。
交流配电 整流
－48VDCC级防雷来自D级防雷直流配电
机柜内接地汇集排
机房内接地排
系统防护
全方位防雷示意：交流侧、直流侧、通信口
系统防护
直流防雷器 （有时在直流配电背部） 通信口防浪涌装置在监 控单元内部
交流防雷器
PS48600-3/2900
系统防护
.防护相关标准及认证

GB 50057-94
3. 户外基站电源方案
移动基站电源容量大，站点数量多，要求电源可靠性高。基站分为户内基 站，户外基站，直放站等。根据基站种类不同，户内基站主要以我司600A， 300A电源系统为主，户外型基站可采用EPC户外能源柜解决方案。

工作温度范围：-40℃～+45℃ 湿度范围：5～95％ 防水防尘：IP55
电源割接培训教材

电源割接培训教材

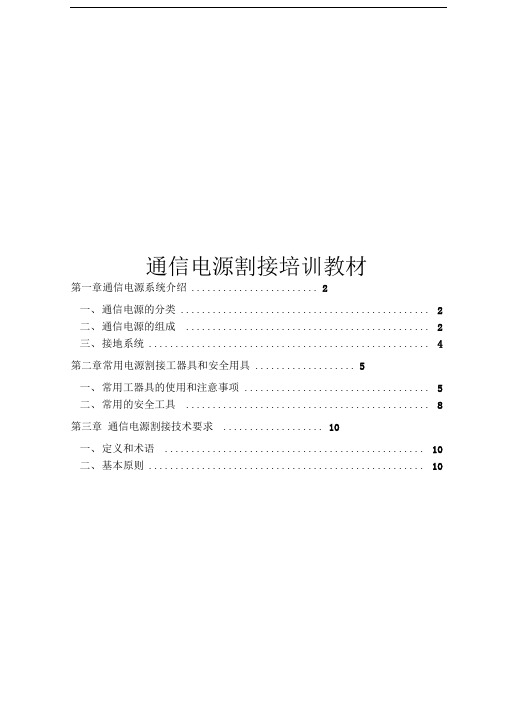

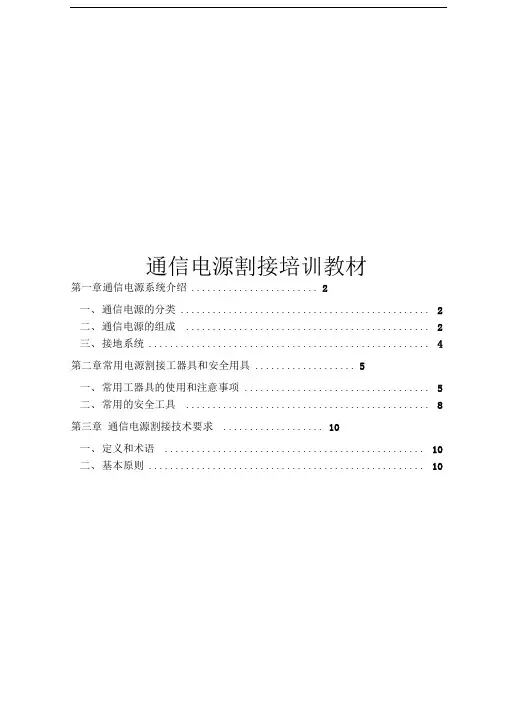

通信电源割接培训教材第一章通信电源系统介绍 (2)一、通信电源的分类 (2)二、通信电源的组成 (2)三、接地系统 (4)第二章常用电源割接工器具和安全用具 (5)一、常用工器具的使用和注意事项 (5)二、常用的安全工具 (8)第三章通信电源割接技术要求 (10)一、定义和术语 (10)二、基本原则 (10)三、基本要求 (11)四、应急流程启动和上报制度 (15)第四章主要的电源割接类型 (17)一、设备加电 (17)二、设备下电 (19)三、交、直流割接 (22)四、更换电池组 (28)五、铜牌割接 (33)第五章电源割接事故案例 (36)案例一 (36)案例二 (39)第一章通信电源系统介绍通信电源一般由交流（含市电和油机）、整流、直流（含电池）、地线系统四大部分组成。

由于涉及的设备类型较多、每个机楼的机房环境都不一样，所以给电源的施工特别是带电施工增加了很多不安全因素，因此电源作业人员必须充分了解和掌握通信电源的特性及施工规范，切实遵守安全技术操作规程，避免违规操作，保障施工作业人员自身及通信设施安全，提高自我保护意识，严格按规定进行施工。

一、通信电源的分类1、集中式供电系统指电源设备集中安装在电力室和电池室，集中供电方式的组成主要有充电设备，蓄电池组，逆变设备、控制设备，以及与消防控制中心的连接部分。

2、分散式供电系统所谓分散供电，就是将电源系统分散到各个通信机房。

电源机架与通信机架并列安装，运行环境相兼容，甚至外形结构亦一致，直接对通信设备馈电。

二、通信电源的组成1、交流供电系统变压器：来于改变交流电压的装置，由铁芯和线圈线成。

它不仅能改变交流电的电压，同时还能改变阻抗，在不超设计功率时，还可改变电流。

油机发电机：为防止停电时间较长导致电池放电，电信局一般都配有油机发电机组。

当市电中断时，通信设备可由油机发电机组供电。

油机分普通油机和自动油机。

当市电中断时，自动启动油机能自动启动，开始发电。

通信电源概要(网络技术人员培训课件上) (2)

通信电源概要(网络技术人员培训课件上) (2)

10%～90% 10%～90% 10%～90%
2019/10/30
动力维护科
15
二、交流配电系统
高压供电系统配置
大型通信生产楼一般向供电系统申请两路专 用高压电源，由供电公司的两个不同变电所分别 引入，以保证供电的可靠性。
对于只有一路高压进线的系统一般配置为： 进线柜、计量柜、避雷柜各一台，出线柜根据需 要配置1～3台。
（V）
（V）
（Hz） （Hz） ≤100kVA ＞100kVA
220
187～242 (-15%,+10%)
50
2
≥0.85 ≥0.90
380
323～418 (-15%,+10%)
50
2
≥0.85 ≥0.90
2019/10/30
动力维护科
12
一、通信电源系统概述
交流油机电源供电标准应符合下表要求：
一旦市电发生中断，开关电源及UPS输入 同步断电，UPS电源及直流负载虽然由蓄电池 组提供能源而正常工作，但蓄电池的能量是 有限的，如不及时提供交流电源就会造成通 信供电中断。
发电机是市电停电时及时提供交流电源 的重要电源设备。
2019/10/30
动力维护科
23
三、柴油发电机组
柴油发电机组
是一种将机械能转变为电能的 机器。它是由发动机和发电机2部 分组成。它所产生的电源性质和市 电电源性质相同，都为380V、 50HZ的三相交流电。
对交流电源为动力的通信网及其附属设备的 不间断供电要求，通常是采用UPS（不间断电源） 来满足，由UPS在市电停电的情况下将蓄电池平时 储存的电化学能转换为380V/220V/50HZ交流电源， 保证其电源的不间断 。
通信电源系统培训资料PPT课件

通信电源系统培训资料PPT课件

通信电源系统的组成
电源是通信系统的重要组成部分。一个完整的通信电源系统由5个部分组成：交流配电单元、 整流模块、直流配电单元、蓄电池组、监控系统。如图：
第1页/共29页
系统特点
PS-48/200
交 流 输 入 电 压 适 应 全 电 压 范 围 ： 2 6 6 VA C - 4 9 4 VA C （ 三 相 五 线 制 ） ；
• 输出过压保护
• 当输出电压大于58.2V时，输出限压，系统进入打嗝式保护状态。
• 输出限流保护
• 输出过载，整流器进入限流工作状态，输出电压降低，当负载继续加大后，输出电压继续降低， 直至短路；当短路撤出后，自动恢复正常工作。
• 过热保护
• 当机内散热器温度高于85℃时，整流器自动关机保护，当温度降低后，整流器自动恢复工作。
定，地脚安装尺寸如图10所示，固
定机架通常用M10的膨胀螺钉。
第12页/共29页
模块安装
PS-48/200
机柜安装固定好后，
按三相平衡及有利于散热
原则整流器从上到下位置
逐一安装。用双手托住把
整流器沿导轨方向缓缓推
入机框，然后用螺丝固定
好。接上接地线，插上交
流插头和直流输出插头，
再接上通信线。
第13页/共29页
• 按“▲”“ ▼”移动光标至改动的位置，按“+”“-”则改动位置的数值大小。 • 3）所有数据均输入完后，按“确认”键，则输入数据被保存。 • 2、交流屏参数输入：交流屏参数包括交流过压值、交流欠压值。 • 1）按“▲”键移动光标至“交流屏参数设置”栏按“确认”键，显示： •
第19页/共29页
PS-48/200
c)在显示不一致的情况下，对应检查其电池检测连接线是否有松动现
通信电源基础知识培训49570

通信电源基础知识培训49570

10
UPS输出屏
2019/11/4
UPS系统
1+1备份UPS 系统 UPS设备
11
通信电源关键词
电压(+24VDC/-48VDC/220VAC/380VAC)
电流(A)＝功率/电压(DC)，有功/ cosΦ/660V(或220V)
功率(有功W/无功var/视在VA,三者为直角三角形关系,
交
流
配
其他直流供电系统
电
屏
AC380V(b) 整流器
交 流
配 电
AC380V(b) 整流器
屏 AC220/380V(b)
通信用空调
交 AC220/380(b)
流
通信用空调
配
电 AC380V(b)
屏
不间断 电源设备
直流配电屏
蓄电池
直流配电屏
蓄电池
DC-48V(a) 通信设备 DC-48V(a) 通信设备
可靠一路
3
≤4.5
≤8h
一路
4
经常昼夜停电、供电无保证
一路
2019/11/4
30
蓄电池容量计算及配置
• 计算蓄电池容量前需确定近期耗电量和蓄电池放电小时数 • 蓄电池组的总放电小时数一般按：基站按3小时配置；二类
市电传输按3小时，其他按2小时；三类市电传输按8小时， 其他按3小时 。蓄电池总容量计算为：
AC220/380V(a) 通信设备
AC220/380V(b)
保证建 筑负荷
AC220/380V(c)
一般建 筑负荷
(a)－－不间断 (b)－－可短时间中断 (c)－－允许中断
机楼供电系统组成
13
直流供电系统
通信电源基础知识培训幻灯片PPT

通信电源基础知识培训幻灯片PPT


排烟管及消声器一定要 悬挂于天花
百页窗
导风槽
排风喉
百页窗
蓄电池
减震垫
燃油 泵
至油
蓄!电池不能
罐
置于地下 !
以免氢气爆炸
四冲程发动机工作循环
备用发电机组
类别
条件
一类市电 二类市电
（1）两路供电线路 （2）两路电源不同时出现检修停电 （3）平均每月停电次数不大于1次，平均停电时间≤0.5h
（1）一路供电线路 （2）平均每月停电次数不应大于3.5次，平均每次故障时间≤6h
三类市电
（1）一路供电线路 （2）供电线路长、用户多、 （3）平均每月停电次数不应大于4.5 次，平均每次故障时间≤8h
通信局站常用的接地型式TN-C-S系统
TN-C
TN-S
整个低压交流配电系统的前部分为三相四线制（TN-C系统），其零线 （N）和保护地线（PE）是合一的PEN线；后部分则采用三相五线制（TN-S 系统），其零线（N）和保护地线（PE）分开，并且不允许再合并或者混用。
当电力变压器在通信局（站）外且相距大于50m时，三相四线制的中性线 （PEN线）在通信局房入口处应做重复接地。
四类市电
符合下列情形之一者： （1）一路供电线路，经常昼夜停电，供电无保证 （2）有季节性长时间停电或无市电可用
电源线颜色的规定
相线：U相〔A相〕黄色、V相〔B相〕绿色、W相 〔C相〕红色； 零线〔N〕：淡蓝色〔或黑色〕； 保护地线〔PE〕：黄、绿双色。
油机发电机房简介
排烟管及消声器 的悬挂
波纹管
交换局电源系统
交流供电系统 直流供电系统
接地系统
供电方式
集中供电:是指在通信局〔站〕内只设一个通信电源供电中 心〔如电力电池室〕，所有通信设备都由该供电中心的电 源供电。 分散供电:是指在通信局〔站〕内分设多个通信电源供电点 ，每个供电点对邻近的通信设备提供独立的供电电源。 分散供电方式实际上是指直流供电系统采用分散供电方式 ，而交流供电系统根本上仍然是集中供电，同一通信局〔 站〕原那么上应设置一个总的交流供电系统。 分散供电方式总体上供电可靠性高，馈电线耗能小，线料 费用省，故现在通信大楼都采用分散供电方式。
通信电源培训

通信电源培训


2.交流供电系统
2.4 UPS供电系统 为了确保通信电源不中断、无瞬变，可采用静止型交流
不停电电源系统，也称UPS。UPS一般都由蓄电池、整流器、
逆变器和静态开关等部分组成。市电正常时，市电和逆变器 通过静态旁路开关给通信设备提供交流电源，而逆变器是由 市电经整流后给它供电。同时，整流器也给蓄电池充电，蓄 电池处于并联浮充状态。当市电中断时，蓄电池通过逆变器
5.一些基本常识
5.1 交流电缆选择 计算举例： 一台单相2KW的服务器的交流引入线该选择多大的线径？ 解：根据 I=P*1000/(U*cosΦ） 代入P＝2，U＝220， cosΦ=0.7（计算机类的非线性负 载一般取0.7） 得：I＝13A 查导线载流量表可知：需选择3*2.5mm2电源线。
2.交流供电系统
2.1 高压供电系统
市电类别： (2)二类市电供电方式 二类市电供电方式为满足以下两个条件之一者： a.从两个以上独立电源构成的稳定可靠的环形网上引入 一路供电线的供电方式： b.从一个稳定可靠的电源或从稳定可靠的输电线路上引 入一路供电线的供电方式。 二类市电供电方式的不可用度指标：平均月市电故障 ≤3.5次，平均每次市电故障持续时间应≤6h，市电的年 不可用度应＜3×10-2。
5.一些基本常识
5.1 交流电缆选择 从交流屏到各种用电负荷的电流可按以下公式计算： 单相负荷： I=P*1000/(U*cosΦ） 式中：I－单相用电负荷电流（A） P－用电设备额定功率（KW） U－交流单相电压（220v） cosΦ－用电设备功率因数 三相负荷： I=P*1000/(sqrt(3)*U*cosΦ） 式中：I－用电负荷相电流（A） U－交流三相电压（380v）
2.交流供电系统
2.1 高压供电系统
电源培训PPT-

电源培训PPT-

中国电信通信电源培训
目录
一、FBO-CT蓄电池组在线放充电设备 二、CMT-6500L蓄电池电导（内阻）测试仪
中国电信通信电源培训
通信用后备蓄电池组维护技术
核心机房蓄电池组全在线充放电安全节能维护系统
1
背景概述
核心机房（中心交换机房与UPS）蓄电池组是网络核心设备安全运行 的重要保障，是电源维护的重中之重，必须严格按维护规程定期进行放 电容量试验，以保证其处于健康状态。
被测试电池1通过FBO-CT全在线设备的 A端到B端再到整流部分之间建 立一个永久的单向对外导通线路， 保证被测电池1无论在线浮充、 在线放电，还是在线充电状态下， 始终保证对外供电畅通，以防止 市电中断时，被测蓄电池1也能瞬 间转入对系统的应急供电，最大限 度地保证系统的工作用电
A端和C端即是FBO-CT设备的工作电源线路，也是在线电压的检测线路 C端和B端为FBO-CT内置假负载模块，并接在被测蓄电池组两端 A端和B端之间是单向放电导通线路和限流充电线路
中国电信通信电源培训
通信用后备蓄电池组维护技术
市电异常处理方式
放电过程 可选模式：继续对假负载放电/停止对假负载放电（默认） 判断市电异常条件：在线电压低于51V； 继续对假负载放电：
被测电池组继续对内置假负载放电，同时也会对实际负载放电，两电流之和 =设置的放电电流 停止对假负载放电：
被测电池组停止对内置假负载放电，转而全力保障被测电池组对电源系统 的应急供电
在做蓄电池组报废放电试验的过程中，一次放电就可以找出并淘汰 多个落后单体电池，不会因为一个单体到达门限就停机而造成的放电 过程不连续问题。FBO-4815CT在任何一种停机门限达到时均能自动 终止放电过程，并能以文字形式显示停机原因。
通信电源建设施工单位培训资料

通信电源建设施工单位培训资料

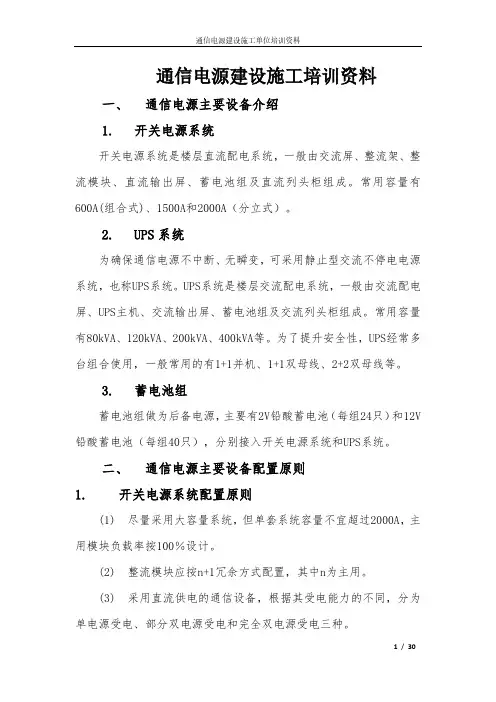

通信电源建设施工培训资料一、通信电源主要设备介绍1.开关电源系统开关电源系统是楼层直流配电系统，一般由交流屏、整流架、整流模块、直流输出屏、蓄电池组及直流列头柜组成。

常用容量有600A(组合式)、1500A和2000A（分立式）。

2. UPS系统为确保通信电源不中断、无瞬变，可采用静止型交流不停电电源系统，也称UPS系统。

UPS系统是楼层交流配电系统，一般由交流配电屏、UPS主机、交流输出屏、蓄电池组及交流列头柜组成。

常用容量有80kVA、120kVA、200kVA、400kVA等。

为了提升安全性，UPS经常多台组合使用，一般常用的有1+1并机、1+1双母线、2+2双母线等。

3.蓄电池组蓄电池组做为后备电源，主要有2V铅酸蓄电池（每组24只）和12V 铅酸蓄电池（每组40只），分别接入开关电源系统和UPS系统。

二、通信电源主要设备配置原则1.开关电源系统配置原则(1)尽量采用大容量系统，但单套系统容量不宜超过2000A，主用模块负载率按100％设计。

(2)整流模块应按n+1冗余方式配置，其中n为主用。

(3)采用直流供电的通信设备，根据其受电能力的不同，分为单电源受电、部分双电源受电和完全双电源受电三种。

①采用直流供电的通信设备，单个通信设备的多路直流电源都应取自同一套开关电源系统，供电路由全程隔离布放；②采用主备用、冗余备份工作模式的两套通信设备，必须采用两套不同的直流电源系统供电，供电路由全程隔离布放；③不同保障等级需求的通信设备和系统，不宜采用同一套直流电源系统供电。

2. UPS系统配置原则(1)UPS电源系统中的单机额定容量最大不宜超过400kVA。

(2)UPS并机台数不得超过3台。

(3)UPS分配屏一般应设置两套独立的输入、输出系统，根据通信设备供电等级及UPS系统配置分别从2套UPS系统输出并机柜中或从1套UPS系统并机输出柜的两个不同的输出分路引接，全程保持隔离布放。

①单个机房配置2套及以上UPS系统的，可以组成UPS双母线供电系统，双母线全程保持隔离，每台UPS设备的单机最大负荷不宜超过80％；②对于具备从2个以上电源受电的通信设备，宜从UPS分配屏的两个以上的独立输出开关分别引接多个电源供电，全程保持隔离布放。

通信电源培训

下图为高频开关电源系统组成框图。
通信电源系统基础知识
五、直流供电系统
——通信高频开关电源的
组成
交流配电单元负责 将输入三相交流电分配 给多个整流模块（一般 用单相交流电居多）。 交流输入采用三相五线 制，即a、b、c三根相 线和一根零线N，一根 地线E。接有MOA避雷 器，保护后继电器免受 高电压冲击，再由各分 路空开控制三相交流电 输入整流模块。
蓄电池组最少每组选2只标示电池，作为了解全组工作情形的参考。电池组 浮充电压有2块低于2.08V/块时应进行均衡充电电池单体浮充电压测量时使 用四位半以上万用表进行测量，其结果介于2.20V-2.35V为正常。
为了很好的掌握蓄电池的容量情况，并能发现是否存在落后单体，应该每 年对电池组进行一次和对性放电试验，放出额定容量的30%-40%。每三年 进行一次容量试验，放出额定容量的60%-80%。到使用6年后每年做一次。
通信电源系统基础知识
五、直流供电系统——通信高频开关电源的组成
整流模块完成将交流转换成符合通信要求的直流电。此处所指的符合通信要 求的内容有：输出的直流电压要稳定、输出的直流电压所含交流杂波少（通信电 源设备的电话衡重杂音电压应≤2mV）、输出电压应在一定范围内可调，以满足其 后并接的蓄电池充电电压的要求。同时，由于一个开关电源系统多采用N+1整流 模块备份，所以一套开关电源系统至少需要2个开关整流模块并联工作，利用均流 功能（电源模块能够共同分担负载电流）解决多个整流模块工作时相互协调的问 题。按规定，开关电源各整流模块超过半载时，整流模块之间输出电流不平衡度 应低于±5%。其中某个模块出现输出高压时该模块能正常退出而不影响其他模块 的工作（即选择性过电压停机功能）等。
低压配电系统中对市电划分为一类市电供电、二类市电供电和 三类市电供电三种情况。

通信电源培训课件


二、通信电源的基础知识
3. 构成通信电源系统的主要部件和设备 通信系统是由各种不同的通信设备和电源设备组 成的。不同的通信设备需要的供电电源种类不尽相 同，主要有 ：380Vac/220Vac 交流不间断电源和48Vdc、-24Vdc 、 +24Vdc 直流不间断电源。 这些交流和直流不间断电源都是以380Vac/220Vac 市电电源为输入能源，进行适当的电力变换和调节 得到的。 为了保证市电停电时不间断地为通信设备供电， 还需要有UPS、蓄电池和备用发电机组(应急发电 车）。
四、蓄电池
4、蓄电池的充放电：
蓄电池在放电时电流不宜过大，更要避免短路放电。 放电时，端电压不要低于终止电压，以防蓄电池过 度放电导致蓄电池性能下降和寿命缩短。电池放电 后或事故停电后，维护人员应及时到电池室，检查 充电电流，防止充电电流过大或失控。
四、蓄电池
5、环境温度:
阀控式密封蓄电池的环境温度对其使用寿命影响很 大，根据测算，当环境温度超过25℃时，温度每升 高10℃，其使用寿命将减少一半。为避免出现热失 控，影响其寿命，阀控式蓄电池安放的地方最好有 通风散热装置，其环境温度一般应保持在5-30℃之 间（适宜温度为25℃左右）。
三、通信电源供电系统的组成
1、集中供电方式电源系统的组成方框图
三、通信电源供电系统的组成
2、分散供电方式电源系统的组成方框图
三、通信电源供电系统的组成
3、混合供电方式电源系统的组成方框图
三、通信电源供电系统的组成
4. 不同方式电源系统优缺点：
1）
混合供电方式为新型能源，非常符合我国目前大力提倡的 节能减排的大原则，值得大力推广。但只有在阳光充足或风 力充足的特殊情况下才适用，而且，收到场地等诸多因素的 限制，适用范围较小。 2）集中供电方式优点是电源设备比较集中，维护比较方便。 适用于规模较小的通信局站，部分的故障会影响到全局故障。 3）分散供电方式由于供电设备距离通信设备近，配电损耗相 对小，系统效率高；配电电缆及安装费用也小。而且可靠 性较高，一部分的故障不会影响到全局故障。

通信电源实操技术培训教材

通信电源技术培训教材广东众越通信技术资料整理：黄军民二零二零年二月目录第一章通信电源的系统介绍及相关设备 (3)一、通信电源的组成及系统概述 (3)1、市电引入 (3)2、油机发电 (4)3、不间断电源 (4)4、通信电源的分级： (5)5、通信设备对通信电源供电的要求： (6)6、供电方式： (6)7、蓄电池 (7)8、UPS (14)9、直流配电 (17)二、接地系统概要 (23)三、通信电源的测试 (26)四、相关通信电源设备介绍： (30)五、通信电源的割接原因、割接方法 (33)六、通信电源的割接流程及图例讲解 (35)第二章．交流电源基础知识 (39)一、电路的组成： (39)二、电路的工作状态 (40)三、接地装置 (40)四、通信机房交流系统 (41)五、交流割接 (41)六、安全操作 (42)七、油机设备线路连接及割接注意事项 (43)第三章．直流电源割接操作方法 (44)一、电源割接方案概述 (44)二、常见设备电源割接操作方法 (46)三、电源割接常见问题及注意事项： (52)第四章．典型电源割接案例分析 (53)第一章通信电源的系统介绍及相关设备一、通信电源的组成及系统概述在通信局（站）中主要的电源设备及设施包括：交流市电引入线路、高低压局变电站设备、自备油机发电机组、整流设备、蓄电池组、交直流配电设备以及UPS通信电源/空调集中监控系统等。

另外，在很多通信设备上还有配板上电源（Poweron board），即DC/DC变换，DC/AC逆变等。

这里要说明的是通信电源和通信局（站）电源是两个不同的概念，通信电源是通信局（站）电源的主体和关键现成部份。

下图所示是一个较完整的通信局（站）电源现成方框图，它包含了通信电源和通信用空调电源及建筑负荷电源等。

（a）不间断（b）可短时间中断（C）允许中断图1 通信局（站）电源系统1、市电引入如图1中A框所示。

由于市电比油机发电等其他形式电源更可靠、经济和环保，所以市电仍是通信用电的主要能源。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电源监控勘测
电源系统内部通信拓朴； 电源系统外部通信拓朴； 电源系统后台告警连接拓朴； 环境量传感器型号，信号线缆路由； 电池电流、负载电流采集方式、采 集器件规格； 电源系统通信端子、告警端子、信 号发送采集端子规格； 端子定义，信号线缆规格； 通信协议获取； 电源系统告警清单获取
Huawei Confidential
Page 9
电源改造场景
保持现有系统的主体拓朴及结构，仅对直流电源设备进行部分部件的调 整、更换。比如，更换系统中直流电源设备的整流模块插框、监控单元和交 直流配电单元，保留设备机柜其他部件。
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Huawei Confidential
Page 14
上站及机房勘测
上站勘测
站点名称、地理位臵、环境； 道路运输畅通情况； 最后停车点至站点距离； 站内搬运障碍； 门、货梯、楼梯搬运空间；货梯承重； 站点出入、门禁管理情况
机房勘测
机房平面图； 机房设备摆放位臵图； 机房承重信息获取； 防静电地板配臵； 水平走线架、垂直走线架布臵； 墙壁、地板的孔洞布臵； 机房接地排布臵； 机房空调、风管、进出风口布臵； 机房环境温度信息获取
电源扩容场景
保持现有系统的主体拓朴及结构，对系统进行部分功能单元或部件的 增加。比如整流柜扩容，配电空开扩容，直流配电柜扩容等。 如下图所示，在TP48200B电源旁再扩容一台TP48200B，两台电源的输 出通过铜排或者电缆在电源内或外部并接，实现系统容量扩容。
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
电池及监控勘测
电池勘测
直流电源柜内最大电池内臵组数、 实际电池内臵组数； 内臵电池规格、尺寸； 内臵电池仓尺寸； 内臵电池电缆规格、颜色； 外臵电池柜、架尺寸； 外臵电池柜、架出线方式； 外臵电池柜、架最大电池配臵组数， 实际电池配臵组数； 外臵电池规格、尺寸； 外臵电池电缆规格、颜色、路由； 外臵电池柜、架接地方式； 电池接线端子规格； 电池电缆最大充放电允许压降
Q2.搬迁老旧电源的必要性
稳定网络需要更可靠的电源 老旧电源站点仅占站点总量的8.5%,能耗却占总量比重20% 节能减排压力大，高效电源是大势所趋 老旧电源的替换是不可避免的趋势
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
通信电源割接改造培训课程内容
通信电源主要割接场景
大电源割接勘测内容 大电源典型割接操作步骤介绍 通信电源（大电源）割接案例 大电源割接注意事项
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 3
老旧通信电源搬迁势在必行
Q1.为什么要搬迁老旧电源？
难维护，成本高 功率密度小，扩容难 监控技术落后，管理难 效率低，冗余配臵大,电费高 老旧电源有安全问题，给网络带来风险
Huawei Confidential
电源搬迁替换场景（续）
替换方式分为两类： 原位替换整个系统或某个模块； 异位替换整个系统或某个模块； 比如，替换整个电源系统，或只替换整流柜、或只替换直流柜、或只替换电池组；
原位替换
旧系统
异位替换
新系统
新系统
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
通信电源割接端到端交付流程
注意：割接方案必须根据机房勘测结果进行输出，确保方案现场可实施， 且方案实施前必须征得客户同意并认可。
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
第一章 第二章 通信电源搬迁改造（割接）趋势 通信电源割接定义及交付流程
第三章
第四章 第五章 第六章 第七章
通信电源主要割接场景
大电源割接勘测内容 大电源典型割接操作步骤介绍 通信电源（大电源）割接案例 大电源割接注意事项
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Huawei Confidential
电源搬迁替换场景
根据机房布臵的不同、网络拓扑的不同、客户投资回报取向不同、不同 客户层的需求不同，导致了直流电源系统割接的场景纷繁复杂，但从割接实 施的角度和设备布局结构出发，可分为利旧改造和整机替换两种典型场景， 如下图。
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
通信电源割接改造培训课程内容
第一章 第二章 通信电源搬迁改造（割接）趋势 通信电源割接定义及交付流程
第三章
第四章 第五章 第六章 第七章
通信电源主要割接场景
大电源割接勘测内容 大电源典型割接操作步骤介绍 通信电源（大电源）割接案例 大电源割接注意事项
HUAWEI TECHNOLOGIES CO., LTD.
第三章
第四章 第五章 第六章 第七章
通信电源主要割接场景
大电源割接勘测内容 大电源典型割接操作步骤介绍 通信电源（大电源）割接案例 大电源割接注意事项
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 20
大电源典型割接步骤-原位替换
确认旧电源系统 正常工作，电池 组已充满 在旁边安装、调 测临时电源，确 认临时电源OK 接一组电池给临 时电源备电 设置临时电源输 出电压低于旧电 源0.2V
直流配电勘测
直流配电柜配臵数量 配电柜尺寸； 配电柜进出线方式，内部电缆捆扎 方式； 配电柜型号、额定总功率（电流）； 配电柜输入接线端子规格、数量， 已使用个数、空余个数； 直流电源设备至配电柜的电缆、铜 排配臵及路由，电缆、铜排规格、 连接方式； 配电柜接地方式； 直流配电最大允许压降；
Page 5
通信电源割接定义
直流电源系统割接是指对正在使用的直流电源系统进行改造、扩容、 搬迁或替换的一种行为,通过割接实现对原直流电源系统的升级、扩容、更 换，从而达到提升或重新建立直流电源系统功能的目的。 直流电源系统典型割接示意图如下图所示：
市电 ATS
UPS DCDB
油机
ACDB
Old power 老电源系统
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
附录_电源勘测模板及勘测指导书
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
通信电源割接改造培训课程内容
第一章 第二章 通信电源搬迁改造（割接）趋势 通信电源割接定义及交付流程
DC Load 设备负载
新电源系统 New power
DC设备负载 Load
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
通信电源割接基本方式
1. 断负载（业务）割接
负载或业务允许短时中断，割接中的关键工序可在断电状态下实施，降 低了施工人员的操作人身风险和设备损坏风险，并且避免了操作失误导 致的业务中断风险。
割接完毕，现场 清理及验收
临时电源下电并 移除
设置新电源电压 高于临时电源， 确认负载电流全 部由新电源供给
将双路负载线缆 一路一路从临时 电源割接到新电 源
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
大电源典型割接步骤-异位替换
确认旧电源系统 正常工作，电池 组已充满 在旁边安装、调 测新电源，确认 新电源OK 接一组电池给新 电源备电 设置新电源输出 电压低于旧电源 0.2V
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
通信电源割接改造培训课程内容
第一章 第二章 通信电源搬迁改造（割接）趋势 通信电源割接定义及交付流程
第三章
第四章 第五章 第六章 第七章
通信电源主要割接场景
大电源割接勘测内容 大电源典型割接操作步骤介绍 通信电源（大电源）割接案例 大电源割接注意事项
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
直流电源设备勘测
直流电源设备勘测
电源设备尺寸； 电源设备进出线方式； 电源机柜与底座、地板、走线架间的固定方式 电源设备型号、额定功率； 交流输入路数 额定交流输入、直流输出参数； 实际负载总功率； 负载路数、每路负载实际电流； 整流模块型号、额定输出功率（电流）、模块个数； 交流、直流输出接线端子位臵，接线端子规格； 内臵直流配电路数（一次下电、电池保护），空开熔断器规格； 柜内保护地、防雷地、工作地连接方式； 电源设备内交流、直流防雷等级
通信电源割接改造培训课程内容
第一章 第二章 通信电源搬迁改造（割接）趋势 通信电源割接定义及交付流程
第三章
第四章 第五章 第六章 第七章
通信电源主要割接场景
大电源割接勘测内容 大电源典型割接操作步骤介绍 通信电源（大电源）割接案例 大电源割接注意事项
HUAWEI TECHNOLOGIES CO., LTD.
给旧电源下电， 拆除旧电源系统
设置新电源电压 高于旧电源，确 认负载电流全部 由新电源供给
