电源割接方案摘要:电源割接是指将设备或系统从一种电源切换到另一种电源的过程。
在信息化时代,电能是支撑数据中心、服务器、网络设备等运行的重要基石。
因此,电源割接的规划和实施是确保设备可靠运行和保证业务连续性的关键环节。
本文将介绍电源割接的概念、原则、步骤以及一些注意事项,以帮助管理员有效地进行电源割接操作。
一、电源割接的概念电源割接是指将设备或系统从一种电源切换到另一种电源的过程。
通常情况下,电源割接是为了进行电源维护、设备更换、灾难恢复等目的而进行的操作。
电源割接的主要目标是确保在切换过程中能够提供稳定的电力供应,并减少对系统运行和业务中断的影响。
二、电源割接的原则1. 安全性原则:确保在进行电源割接过程中不会对人员和设备造成伤害或损坏。
2. 可靠性原则:电源割接过程中应确保电源切换的稳定性,避免引起系统故障和业务中断。
3. 可控性原则:管理员应具备良好的控制能力,确保在割接过程中能够实施正确的操作,并及时反馈和处理割接中可能出现的问题。
三、电源割接的步骤1. 确定割接计划:在进行电源割接前,管理员需要事先制定详细的割接计划,包括割接时间、割接过程中的具体操作步骤、割接可能产生的风险等等。
2. 进行割接前准备:管理员需要确保所需的割接设备和工具齐备,对割接涉及到的设备和系统进行备份,做好充电或备用电源的准备。
3. 进行割接操作:按照割接计划进行操作,首先要通知相关人员和部门,以避免可能的误操作或中断。
在割接过程中需注意设备的稳定性和安全性,确保割接过程的顺利进行。
4. 完成割接后验证:完成电源割接后,管理员需要对割接的设备和系统进行全面检测和验证,确保割接操作没有引起任何问题,并能正常地提供稳定的电力供应。
四、注意事项1. 预留足够的时间:电源割接是一项复杂的操作,可能涉及到多个设备和系统。
因此,在进行电源割接时,需要预留足够的时间,以确保操作的顺利进行。
2. 清理现场:在进行电源割接操作前,需要清理和整理割接现场,确保没有多余的杂物和设备影响操作。
220KV**站10KV***线与220KV**站10KV岭东二线环网工程220KV**站10KV岭南线与220KV**站10KV岭东一线环网工程施工方案单位:单位:初审:单位:单位:编写:单位:********电力工程有限企业二0一五年月日目录一、工程概况....................................................................... 错误!未定义书签。
三、人员准备....................................................................... 错误!未定义书签。
四、停电线路名称............................................................... 错误!未定义书签。
五、工作地点....................................................................... 错误!未定义书签。
六、使用施工机械设备和工器具....................................... 错误!未定义书签。
七、施工人员及工作任务安排........................................... 错误!未定义书签。
八、安全技术措施............................................................... 错误!未定义书签。
九、停电验电挂接地措施................................................... 错误!未定义书签。
十、预测安全微弱环节及安全技术措施对策................... 错误!未定义书签。
十一、割除负荷................................................................... 错误!未定义书签。
Xx公司xx路传输楼层直流配电柜负载割接方案一、割接概况及原因xx路4楼传输机房楼层1#直流配电柜上级开关电源直流屏熔丝负荷170A,按照《xx重要电源系统容量预警方案》,负荷率60%,达到红色范围;2#直流配电柜上级开关电源直流屏熔丝负荷239A,按照《xx重要电源系统容量预警方案》,负荷率68%,达到红色预警值。
为保证熔丝运行安全,根据《xx重要电源系统容量预警方案》,需对楼层1#、2#直流配电柜用电设备作割接调整,使楼层1#、2#直流配电柜上级熔丝负荷下降至安全值。
割接调整后楼层4#、5#直流配电柜符合率分别是43%和21%均符合《xx重要电源系统容量预警方案》要求。
二、本次割接调整内容:(一)调整内容1、把楼层1#直流配电柜下的北8列1架列头柜,割到楼层4#直流配电柜,北8列1架列头柜负载电流75A(主、备用负荷各37.5A);2、把楼层2#直流配电柜下的新北1列1架列头柜,割到楼层5#直流配电柜,新北1列1架列头柜负载电流148A(主、备用负荷各74A)。
本次调整割接前后均在同一套开关电源系统内,北8列1架列头柜在1#开关电源系统,新北1列1架列头柜在2#开关电源系统。
(二)调整后效果割接调整后楼层1#、2#直流配电柜上级开关电源直流屏熔丝负荷下降至132.5A,负荷率43.3%和165A,负荷率42.1%,符合《xx重要电源系统容量预警方案》要求。
三、割接影响范围xx路4楼传输机房北8列1架列头柜主要负载为传输设备,其中涉及网元有:局间中继、城域波分,新北1列1架列头柜涉及网元有:城域波分、互联互通、本地网、DXC。
四、初步拟定割接时间xx年xx月xx日00:30—04:00五、割接地点xx路局4楼传输机房,楼层1#直流配电柜,楼层2#直流配电柜,楼层4#直流配电柜,楼层5#直流配电柜。
六、割接领导与组织分工七、割接方式带载操作,操作不中断负载供电,操作过程中使用跨接供电方式保证负载不断电。
XXX电源割接方案一、割接目的、依据及涉及设备XXX通信大楼动力机房,根据XXX招标文件及设计要求,为了治理当前存在的隐患问题,现需要将原有高压柜拆除,更换为新高压柜。
本次割接,需要将原有7面高压柜全部拆除,更换为8面新高压柜及1面直流屏,较原有系统增加PT柜、联络柜、隔离柜及直流屏各1面,减少计量柜2面。
二、割接时间及影响业务:割接于2023年5月13日8时00分至5月14日18:00时;三、业务影响范围:本次割接正常情况下采用临时高压柜一面,将一路高压电源停电,引入临时高压柜带1台变压器运行,油机电源作为应急保障,新系统安装后,将临时高压电源恢复至新柜,供电不中断割接,不影响业务。
四、施工小组网络部:XXXXXX监理有限公司:XXX(设备厂家):XXXXXX有限公司(施工):XXX五、割接方案5.1、施工准备措施5.1.1、取得甲方同意,按施工进度要求安排需要停电设备的停电时间与范围;5.1.2、将新设备运输到位,做好新设备的开箱检验工作,各类工器具摆放到位;5.1.3、充分做好施工人员之间的协调配合,合理安排施工,做好施工现场的统一指挥,确保施工有序进行;5.1.4、做好施工人员的安全技术交底工作,确保所有施工人员熟悉施工范围、注意事项、位置及施工标准;5.1.5、做好现场安全保护措施,确保带电设备的隔离,防止人员误入带电间隔;5.1.6、设置标记原配电柜及线路的柜号及线号标记。
5.1.7、检查室内、外地面上的障碍物清理干净,确保道路通畅平整。
5.1.8、组织学习图纸,熟悉图纸内容,了解设计要求和施工达到的标准,明确工艺流程,掌握和了解设计图纸细节。
5.1.9、设备和材料到达现场后,应会同监理和甲方及时进行开箱验收,检查制造厂的技术文件应齐全,型号规格应符合设计要求,附件备件齐全。
设备及柜本体外观应无损伤及变形,油漆完整无损。
柜(盘)内部电器装置及组件、绝缘瓷件齐全、无损伤及裂纹等缺陷。
5.1.10、检查油机设备是否处于正常,确保应急油机能正常启动,对低压进行应急供电。
强电配电系统割接方案一、强电配电系统割接步骤:1、设备市电与空调市电:先断开一楼配电室主市电电源空开,回抽702临时机房市电配电箱主市电电缆至703机房市电配电柜进行端接,再从703机房市电配电柜敷设一根临时电缆至702临时机房市电配电箱主市电空开进行端接。
然后再将重新敷设的空调市电电缆端接到一楼配电室空调专用空开。
测试正常后送电。
2、UPS电源:由于UPS电源电缆(YJV 4*95+1*50)线径比较粗,回抽到703机房还要进行困扎处理,实施难度较大。
所以UPS电源割接准备分两步进行。
预计在星期五(6月19日)晚上进行。
第一步割接:断开附楼UPS配电室主UPS空开,测试主UPS电缆无电压后,将702临时机房UPS配电箱的17楼机房、6楼会议室机房、2楼会议室机房的UPS电缆回抽至703机房UPS配电柜的相对应空开端接。
测试正常后割接UPS主电缆。
第二步割接:17楼机房、6楼会议室机房、2楼会议室机房的UPS电缆割接完毕后,经测试三相之间、火线与零排、地排之间正常后,将主UPS电缆从702临时机房UPS配电箱回抽至703机房UPS配电柜进行端接,再从703机房UPS配电柜敷设一根临时电缆至702临时机房UPS配电箱主UPS空开进行端接。
测试三相之间、火线与零排、地排之间有无短路后送电。
检查设备运行情况。
二、强电配电系统割接实施方法:1、市电配电柜设备主市电:用途:设备主市电主要用于机房(703房间)机柜内设备市电供电和机房内墙面市电插座及市电照明(包括702房间);路由:两根(一主一备)设备主市电电缆(YJV 4*35+1*16)从大楼一楼配电室强电井敷设至七楼强电井的主备倒换装置,从七楼强电井主备倒换装置敷设一根电缆(YJV 4*35+1*16)至702临时机房市电配电箱100A空开上端。
现工作状态:供702临时机房内设备使用、空调、临时机房照明;切割前准备工作:使用摇表测试703机房市电配电柜是否正常,三相之间、火线与零排、地排之间有无短路;检查702临时机房设备插头是否已全部转接入UPS电源下工作。
电源的割接方案引言在信息技术领域,电源割接是指将设备从一种电源源切换到另一种电源源的过程。
在某些情况下,我们需要对设备进行电源割接,例如在维护设备、升级电源系统或应对突发情况时。
本文将介绍一些常见的电源割接方案,以帮助读者更好地理解电源割接的过程及注意事项。
1. 在不影响设备运行的情况下进行割接在进行电源割接时,我们首要的目标是确保设备的运行不受影响。
以下是一些常用的方法,可以在不影响设备运行的情况下进行电源割接:a. 双电源供电双电源供电是一种常用的割接方案。
在这种方案中,设备使用两个独立的电源源,一般是两个不同的电网。
当需要进行割接时,可以依次切换设备的电源源,确保设备的稳定运行。
b. UPS电源UPS(不间断电源)是另一种常见的电源割接方案。
UPS提供了在断电时维持设备运行的能力。
在进行电源割接时,可以先将设备连接到UPS电源,然后再将原电源源割接或切换到另一电源源,确保设备运行的连续性。
c. 发电机备用对于一些对电力供应要求较高的设备,可以使用备用发电机进行割接。
备用发电机通常能够提供稳定的电力供应,并在发电网络断电时自动启动。
这种方式适用于需要长时间运行且不能中断的设备。
2. 设备割接的注意事项除了选择合适的割接方案外,我们还需要注意一些细节以确保电源割接的顺利进行:a. 定期维护电源设备在进行电源割接前,务必定期维护电源设备,包括UPS、发电机等。
确保电源设备处于正常工作状态,以避免在割接过程中出现故障。
b. 制定详细的割接计划在进行电源割接前,制定详细的割接计划是必要的。
包括确定割接的时间、割接的步骤、负责人和相关人员的联系方式等。
详细的计划可以帮助避免割接过程中出现错误或导致设备故障。
c. 进行演练和测试在正式进行电源割接之前,进行演练和测试是非常重要的。
通过模拟割接过程,可以发现潜在问题并进行修复。
同时,还可以测试割接后设备运行是否正常,以确保割接的顺利进行。
3. 割接过程中的常见问题及解决方案在电源割接过程中,可能会遇到一些常见问题。
××中心机房低配室交流电源割接方案一、概述1、机房现状××机房低配室目前有两路市电高压输入,三台变压器,两路备用油机电。
市电与油机电切换采用自动装置。
因原低××配设备使用年限已超过十年,目前低配设备已处于故障多发期。
××电信分公司决定在原低配室将原整个低配系统更换,因低配室空间有限,新2#低配系统柜需安装于原低配系统配电屏的位置上。
本次割接分两步进行,第一步是原1#系统割接及原2#系统过渡割接(原2#系统负载割接至临时屏)、第二步是将临时屏上的所有负载割接至新装的2#新系统。
2、低配室机房布置平面图,见附图(由华信设计院制作)。
临时馈电柜P18安装位置根据割接勘察过程中发现的部分线缆长度有限的问题,稍作调整。
具体位置调整到P17东面贴墙安装。
3、原各配电柜负载及电流表;二、割接前的准备工作:1、电池室蓄电池及UPS蓄电池容量测试。
该工作已基本完成,开关电源蓄电池至少能坚持1个小时以上,UPS电池能坚持半个小时以上;下周换电力室电池。
2、原1#系统,在割接进行前进行一次单台变压器供电试运行。
根据单台变压器带载实况,依据变压器厂家现场的指导,发现独立工作的单台变压器有过载情况时,立即恢复两台变压器同时供电。
(变压器厂家到场,全程配合单台变压器试供电工作)单台变压器试供达到2小时及可。
注:单台变压器试运行时存在较大风险性,建议在试运行前将两台固定机组先试运行,确保变压器故障时油机能可靠供电!油机已于2009年3月20日上午10点试机,一切正常,油位充足;变压器单机带载事情已和顺德变压器厂家技术人员做详细沟通,他们保证,只要负载不超过最大额定负载,长时间运行绝对没问题,考虑到风险性,暂不试运行,待定。
3、在P17东面墙角安装临时馈电柜P18。
安装可能会影响2号系统施工,到时进行适当调整。
4、布放8根240mm2临时电源线,(每相2根)由1#新系统P7至临时馈电柜P18,临时线接至P7 备用800A空开输出端,P18接至总输入端,两端在割接前均可靠连接。
NGN设备安装工程项目中心机房电源割接方案立卷人:审核人:技术负责人:单位负责人:通信工程分公司NGN项目部2006年9月3日NGN设备安装工程中心机房电源割接方案一、概述:本工程主要是对中心机房的安特电源系统进行更新,其主要是拆除两台200A/380V交流配电柜、拆除安特直流屏和安特开关电源。
在拆除旧设备原对应位置安装400A/380V新交流柜和中兴ZXDU3000系统开关电源。
此次割接2#屏上需割接380丫引入缆主、备(1#、2#)共2路,至洲际屏和1#屏380V复接缆2路分路负载1路,1#屏上需割接380V引入缆2路、分路负载9路、直流屏引入380V 3 路、直流屏分路负载10路。
二、组织及断电加电顺序割接领导小组:组长:成员:苏1、施工A组成员:负责1号交流屏割接2、施工B组成员:负责2号交流屏割接。
3、断电设备数量及名称见1#、2#交流屏割接电缆列表。
断电顺序应先由各机房分路先断,然后再断电源室电,最后再断低压配电回路,再用万用表检查设备回路输入端是否有无电压,检查无误后,开始割接,割接连线完后确定无误后加电。
4、加电顺序由低压配电室先加入电源室交流屏上,再从交流屏上各开关向各用电设备一路一路加电。
三、割接时间:割接交流屏时间于9月8日晚22点开始,割接前晚19点参加施工人员就位,对准备的工具、材料及新、旧设备的标识做最后割接时核对,割接历时8个小时。
四、交流屏割接1、割接前的准备工作①首先摸清各屏的输入项序、贴好标签。
②摸清输出分路的数量、电流量和去向并贴好标签(三项负载标明项序)。
2、断电前检查各供电支路的负载是否工作正常(需各值班岗配合)3、停电前要对各电池组进行合测并做好记录,停电后每半小时测量1次,发现落后电池及时报告,并及时采取措施。
4、割接开始:首先按负载电流的大小,先三项后单项的原则依次断开各负载开关后由总负责通知发电房断开交流开关,并挂好警示牌。
施工人员在施工现场测量交流380V输入,确认为零后方可进行其它操作。

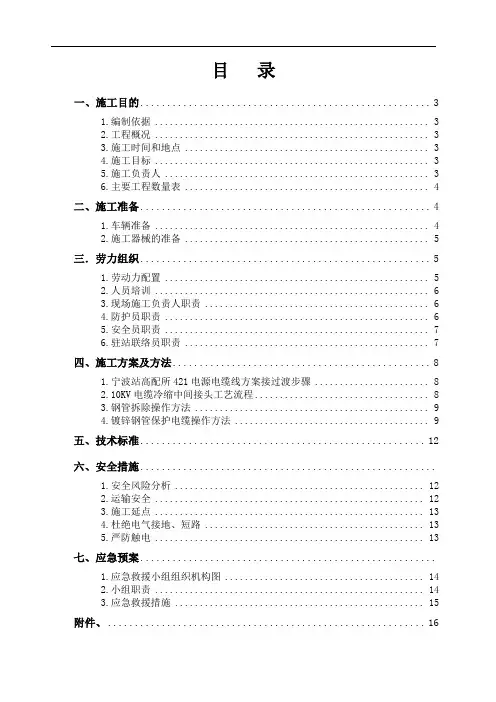

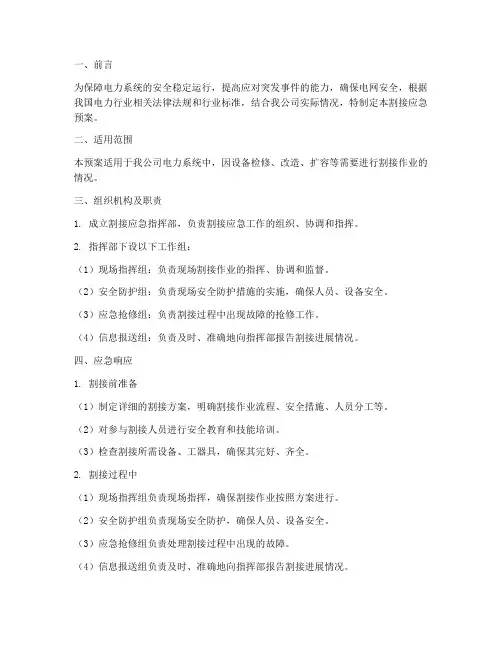

目录一、施工目的 (3)1.编制依据 (3)2.工程概况 (3)3.施工时间和地点 (3)4.施工目标 (3)5.施工负责人 (3)6.主要工程数量表 (4)二、施工准备 (4)1.车辆准备 (4)2.施工器械的准备 (5)三.劳力组织 (5)1.劳动力配置 (5)2.人员培训 (6)3.现场施工负责人职责 (6)4.防护员职责 (6)5.安全员职责 (7)6.驻站联络员职责 (7)四、施工方案及方法 (8)1.宁波站高配所421电源电缆线方案接过渡步骤 (8)2.10KV电缆冷缩中间接头工艺流程 (8)3.钢管拆除操作方法 (9)4.镀锌钢管保护电缆操作方法 (9)五、技术标准 (12)六、安全措施.......................................................1.安全风险分析 (12)2.运输安全 (12)3.施工延点 (13)4.杜绝电气接地、短路 (13)5.严防触电 (13)七、应急预案.......................................................1.应急救援小组组织机构图 (14)2.小组职责 (14)3.应急救援措施 (15)附件、 (16)1.高压核相表 (16)2.应急常用电话表 (17)3.北站房421电源线割接过渡方案示意图 (18)宁波站高配所421电源线电缆割接过渡施工方案一、施工目的⒈编制依据⑴关于宁波站改北站房东侧打桩改移10KV电源电缆会议纪要。
⑵中铁建现场施工影响421电源线正常运行进行方案编制。
⑶铁办[2008]190号《铁路营业线施工安全管理办法》。
⑷铁[2010]51号关于公布《铁路营业线施工安全管理补充办法》。
⑸上铁运发〔2008〕316号《上海铁路局营业线施工安全管理实施细则》。
⑹上海铁路局《行车组织规则》、《铁路技术管理规程》。
⒉工程概况宁波站421电源电缆线起于新建高配所,经深基坑(里程:萧甬线K314+048)过轨后朝南北方向埋设约60米,然后沿东西方向中铁建门房边围墙边上埋设约70米,止于十三局广场下箱变。
中心机房电源系统割接方案
中心机房电源柜割接方案割接方案概述与割接影响:本次割接为中心机房电力室电源柜割接。
根据中心机房现有电源柜承载的负荷,已不能满足现网设备的扩容和新建,为了保证核心网络安全运行,特新增两架电源柜,最终实现两架原有电源柜并接,新增两架电源并接。
由于本次割接为带电作业,施工操作具有一定危险性。
但在电源柜并接时,机房的所有设备均由电池供电,能够保证在用设备不断电,业务不中断。
本次割接要求割接前要做好各项防护。
系统A:直流负载电流A,交流负载电流A,负载情况如下:负载
1、负载2至IP列头柜负载
3、负载4c网负载设备负载
5、负载6干线列头柜设备AOOPDF系统B:直流负载电流A,交流负载电流A,负载情况如下负载
1、负载3至传输列头柜负载
4、负载5负载设备(线缆无标识)负载
6、负载7本地网列头柜设备COOA(优化版),调试新系统B.完成系统B的割接工作。
由厂家完成系统A的割接工作
1、把拆离的型号整流柜安装在系统A整流柜的一侧,固定。
由完成。
2、从交流柜选择1路空闲人或A空开至整流柜型号,由完成操作
3、开启整流柜1个模块,使其模块输出电源与系统母排电压一致(误差在0.3V内)。
由厂家完成测量
4、用铜排并型号整流柜至系统A的型号整流柜,由/配合
5、调试系统A,割接完成。
6、待电源系统运行稳定后,由工程主管宣布割接结束后,清理施工现场工具和卫生,完毕后方可离开现场。
施工单位施工日期。
v1.0可编辑可修改目录目录 (1)一、施工目的 (2)二、施工准备 (3)⒈车辆准备 (3)三.劳力组织 (4)1. 劳动力配置 (4)表 3-1 劳动力配置表 (4)四.施工方案及方法 (6)一. 施工方案: (6)二. 施工方法: (7)1.10KV电缆冷缩中间接头工艺流程: (7)⑴施工现场准备制作接头准备 (7)五、技术标准 (10)六、安全措施 (10)七、应急预案 (11)应急常用电话表 (14)v1.0可编辑可修改宁波站高配所421 电源线电缆割接过渡施工方案一、施工目的⒈编制依据⑴关于宁波站改北站房东侧打桩改移10KV电源电缆会议纪要。
⑵中铁建现场施工影响421 电源线正常运行进行方案编制。
⑶铁办 [2008]190 号《铁路营业线施工安全管理办法》。
⑷铁 [2010]51 号关于公布《铁路营业线施工安全管理补充办法》。
⑸上铁运发〔2008〕316 号《上海铁路局营业线施工安全管理实施细则》。
⑹上海铁路局《行车组织规则》、《铁路技术管理规程》。
⒉工程概况宁波站 421 电源电缆线起于新建高配所,经深基坑(里程:萧甬线K314+048)过轨后朝南北方向埋设约 60 米,然后沿东西方向中铁建门房边围墙边上埋设约 70 米,止于十三局广场下箱变。
过轨后的电缆位于中铁建设施工区段,影响其桩基施工,需迁改,依据现场勘察初步拟定两套割接方案。
3.施工时间和地点宁波站高配所 421 电源线电缆割接、过渡施工范围里程为萧甬线K313+866-K314+274,计划开工时间 2011 年 12 月 26 日。
计划割接时间 2011年 12 月 29 日 8:00-14:004.施工目标根据土建施工进度,本工程计划施工时间2011 年 12 月 26 日开工 ~2011 年 12 月 29 日结束。
确保本工程质量标准满足国家施工验收规范要求和铁道部部颁验收标准,单位工程一次合格率 100%,杜绝一切铁路交通事故。
5.施工负责人本工程由中铁十七局集团宁波铁路枢纽工程项目经理部驻地二指挥部负责施工,由驻地二指挥部副经理居晓冬担任施工负责人,见施工组织机构图。
施工组织机构图施工负责人居晓冬安全负责人技术负责人质量负责人物资负责人v1.0可编辑可修改安全防护组技术卡控组罗欣陈江林驻工专电站地职力联防安工络护全程员员师宁曹谢王6.主要工程数量表序号名称1挖机开挖硬水泥路面2人工开挖碎石、道砟3清理土方4镀锌钢管防护5敷设电力电缆10kv 3 6拉彩条旗7立标识牌质量控制组物资保障组韩旭董强质材试检料验工工工程程程师师师侯李刘型号单位数量备注m 703230m3115mΦ 150 m 170×70 m 170m 200个 4二、施工准备⒈车辆准备本次施工配置工程指挥车 1 辆,客货车 1 辆。
⒉施工器械的准备表 2-1 施工工器具配置序号仪器名称单位数量1 小型发电机台 12 交流电焊机台 13 专用压接钳套 34 对讲机部 65 电缆放线架台 26 冲击电钻台 17 砂轮切割机台 18 接地电阻测试仪台 19 2500V 兆欧表个 110 500V 兆欧表个 111 万用表个 612 高压试验设备套 113 电工专用工具套 614 高压核相仪套 2⒊夜间施工配备30KW发电机一台,配备1000W投光灯 4 套。
⒋本次高配所 421 电源线电缆割接过渡工程所涉及的材料已准备到位。
表 2-2 施工材料序号名称型号单位数量备注1 421 电源线电缆10KV 3× 70 米1702 10KV 电缆中间头户外冷缩型 3× 70 mm2 套 23 镀锌钢管φ 150 米174 彩条旗米2005 电缆标示牌个 36 铜铝过渡接线管个 6三.劳力组织1.劳动力配置表 3-1 劳动力配置表序号项目人数附注1 现场施工负责人 12 防护员 23 安全员 24 驻站联络员 15 技术控制 26 施工人员252.人员培训施工负责人、安全员、防护员、驻站联络员均经路局营业线施工安全培训,并经考试合格持证上岗;对所有参与施工人员进行上岗前的安全教育,并做好记录,施工人员上岗前必须进行安全教育和技术培训,牢记“安全第一”的宗旨,安全员,防护员、驻站联络员持证上岗。
3.现场施工负责人职责⑴严格按批复的施工方案组织实施,负责现场的作业组织,解决施工过程中发生的问题。
⑵负责检查施工前的各项准备工作。
⑶掌握施工进度,及时向车站值班员反馈现场信息,及时向施工领导小组汇报施工情况,避免和减少施工对运输影响,维护施工期间的正常约束秩序。
4.防护员职责⑴防护人员必须严格遵守铁路营业线作业规定,服从工作安排;当班时要校对时间、检查通信器材性能、状态是否良好,身着防护服装,带齐防护信号用品,坚守岗位,集中精神,注意瞭望,持证按章防护;因有事暂离开岗位时,须向值班负责人报告,让其他防护人员替代并履行交接手续后,方可离开。
⑵防护人员应了解当日施工内容、施工机械、车辆数量,并且要对施工机械、作业车辆,实行“一机一人”全过程盯控,防止机械侵限,影响行车安全;要时刻提醒机械作业人员站区地下管线和接触网,对野蛮作业机械人员有权责令其停止作业,并立即报告施工负责人。
认真做好记录,同时书写要工整,字迹要清楚。
⑶防护人员要熟悉站区环境,上、下行列车规则,地下管线、电缆情况;熟悉防护信号用品使用和维护,要不间断的对施工区域进行巡察。
⑷防护人员要保持通讯畅通,并与施工负责人保持通信联系,不得擅自离岗。
⑸发现危及行车安全的隐患时及时处理,先按规定设好防护,同时上报车站值班员。
5.安全员职责⑴负责对施工全过程的安全进行监督检查,纠正违章作业。
负责现场的机械设备,电气线路的安全管理,为施工生产提供安全保证。
⑵认真贯彻安全技术措施审批和施工安全技术措施交底制度执行情况,做好安全记录。
⑶配合有关部门排除安全隐患、组织安全教育和全员安全活动,监督劳动保护用品质量和正确使用。
⑷ 参加对安全事故的调查及安全违章行为的处罚。
6.驻站联络员职责严格按上铁师发〔 2010〕438 号关于公布上海铁路局营业线施工、检修作业驻站安全防护办法的通知要求执行。
⑴携带经审核签发的《上海铁路局安全防护驻站联络派遣单》进行驻站,负责办理施工要点登记手续。
⑵及时了解车站值班员办理区间闭塞或接到邻站发车及办理本站发车、开车后等有关手续以及临时变更情况,确认后,立即向工地防护员和施工负责人发出预报、确报或变更通知。
⑶驻站联络员必须坚守岗位,不得擅自离岗。
⑷防护用品设备必须妥善保管,经常检查试用,保证在使用时性能良好。
⑸与防护员通话时,必须严格执行复诵制度,防止听错,通话时应配带耳麦,并按上海铁路局《驻站防护控制表》内容及时记录通话。
四.施工方案及方法一. 施工方案:根据宁波站改北站房东侧打桩改移10KV电源电缆会议纪要,以过轨后南北径路为一个基准,基本站台与第一个电缆井南北方向 5 米处为一个切割点(D 点),以第二个电缆井东西径路为基准,中铁建设施工大门北侧靠围墙处为另一个切割点( B 点),两处同时进行割接。
(见附图)割接完成后在,在中铁建设施工大门合适位置设一电缆井,另一处设在站台附近。
二、宁波站高配所421 电源电缆线方案割接过渡步骤:完成时间: 8:00-14:00时1.施工前准备:(点外进行)⑴清理既有421 电源线电缆沟上杂物,找出该路电缆确定两处割接点 B 点和 D 点,电缆挂牌,并需在切割点做好标记;提前敷设新增加的电缆并做好搭接,并在新电缆两端做黄、绿、红色相标志,切割 B 点与切割 D 点相位核实。
⑵停电前通过对 421 线定相。
定相地点:新建配电所内完成时间: 7:30-8:00 时2.电力工区配合进行停电,提前在天窗点对综合贯通电源进行线路倒接,改由邻所主供,待供电局配合停用 421 电源线后,启用母联,全所改由 315 电源线供电,确认 421 电源线停电后,找出进线电缆 B、D点,确认无误后进行割接,先在割接点处做电缆接地,再切断该路电缆并在两端做黄、绿、红色相标志,并对 B-D段做相位确认,做好相关标识后,两组同时做中间接头。
完成时间: 8:00-10:30 时3.中间接头制作完成后进行耐压试验,相位核实。
完成时间: 10:30-11:00 时4.供电工区配合,恢复安全措施,去掉禁止合闸标示牌,配电所恢复双路供电。
完成时间: 11:00-12:00 时5.在新建配电所进行线路核相,核相结果记录于附表内。
核相地点:新建配电所。
如果核相不成功,即在电力局环网柜出线处进行换位。
完成时间: 12:00-12:30 时6.径路复查,清理现场做到工完、料净、场地清,并用镀锌钢管包裹防护,拉彩条警示旗,立标示牌。
完成时间: 12:30-13:50 时二. 施工方法:1.10KV电缆冷缩中间接头工艺流程:⑴施工现场准备制作接头准备①对需制作中间接头段电缆地段进行开挖。
在驳接电缆的位置扩大开挖,整理出接头井的足够空间。
②取开防蚁软管,清除槽盒内上层细沙,直至露出电缆本体。
③摆放所需工具、材料、说明书。
⑵开剥电缆①对照所选用的中间接头附件安装说明书的工艺要求制作接头。
以下简述基本步骤,具体尺寸应以说明书要求为准。
②分别擦洗干净电缆两端 1 米范围内电缆护套。
③剥除电缆外护套,按照说明书要求,尺寸要求剥切电缆。
④均匀刮除绝缘屏蔽,露出绝缘体层。
⑤剥除绝缘,露出线芯,打磨绝缘表面直至光滑。
锯痕深度为 2/3 钢铠厚度,用螺丝刀将缺口挑起,用钳子钳住缺口卷动撕开钢带。
用钳子打平钢带断口。
⑶包绕半导电胶带①按照说明书清洗主绝缘。
②半叠式来回包绕半导电胶带,从铜屏蔽带上 40mm处开始包至 10mm的外半导体层上包绕端口应十分平整。
③用清洗剂清洗电缆主绝缘,勿使溶剂触及半导体屏蔽层。
④用砂纸打磨掉残留在主绝缘上的半导体,不能使打磨后的主绝缘外小于接头选用范围。
⑤在进行下一步前,主绝缘表面必须保持干燥,必要时用干净不起毛布进行擦拭。
⑷安装冷缩接头主体①按照说明书安装冷缩接头主体,从剥切长度较长的一端电缆装入冷缩头主体,较短一端套入铜屏蔽编织网。
注:冷缩接头必须安置于剥削长度较长的一端电缆。
②按照说明书要求装上铜连接管并压接。
③压接后应对接管表面锉平打光滑,清洗干净。
④将混合剂抹在半导体与主绝缘交界处,然后将其余剂料均匀涂在主绝缘表面上。
⑤对准半导电胶带的边缘将接头主体定位。
⑥逆时针抽掉芯绳使冷缩套管收缩,安装时注意对准半导电橡胶带,然8-8-后按其步骤做第二、三接头(三芯)。
⑸安装铜编织网①在装好的接头主体外部套上铜编织网。
②用 PVC胶带将铜网套绑在接头主体上。
③用两只恒力弹簧将铜网套固定在电缆铜屏蔽带上。
④将铜网套的两端修整齐,在恒力弹簧前各保留10mm。
