通信机房蓄电池割接方案模板

电源改造割接方案为保证此次改造割接的顺利进行，维持通信设备的正常运行，保持通信的延续性，特制订本割接方案。

一、成立割接领导小组组长：副组长：成员：下设三个工作小组：1、电源割接工作小组：组长：成员：职责：负责电源线的布放，电源设备安装、割接，保证电源割接的顺利进行。

2、交换、传输配合组组长：成员：职责：负责交换、传输局数据及计费数据的备份，割接过程中的配合以及突发事件的紧急处理。

二、割接时间割接：暂定于2000年月日晚0点至6点。

三、割接方案本次割接采用逐个机架替换的割接方案，即将中兴电 源整流器与交直流配电屏逐个插入与原电源系统并联开机 运行，再用“狗牙”与所有负载负极线逐个打“丁字线” 并联后，将负载供电电缆逐个割接到新电源设备上，然后 拆除老电源系统。

此种割接方法中兴公司已多次采用，对 负载的供电不间断性有很高的保证。

（一）现场勘察绥宁县电信局供电源原采用了 DZY02 型电源系统共有 3路 100A 输出，4 路 400A 输出，3 路 40A 输出、3 路 20A 输出、2 路 6A 输出。

其中有 5 对 150mm 电缆连接到交换机 机架，1 对 95mm 电缆连接到移动设备上，1 对 150mm 电缆 连接到传输 SDH 设备上。

1 对 16mm 电缆连接到数据设备机 架，1 对 120mm 电缆连接到图象设备直流分配柜上，1 对 16mm 连接到长机台设备，1 对 4mm 连接到总配线架上，负 载总电流为 350A 。

割接前与割接后的布局图见附页。

（二）割接准备1、将中兴电源所有机架推到老电源系统背后，站老电源正面从左至右为直流配电柜、整流柜、整流柜、交流配 电柜。

2、将一组电池连接到直流配电屏的铜竖排用 2 条222222 2150mm 的电缆并联，，暂时用一组电池与老电源系统并联供 电，拆除两组电池与直流屏连接的 4 条竖排，并在电池端 将两组电池的地线复连。

3、将老电源系统上面直流配电屏与整流器的铜排用 150mm 并联后拆除铜排，使机架能左右移动 1 米左右而不 断电。

核心机房电力室蓄电池替换割接方案由于一楼电力室原有蓄电池老化，考虑设备的供电安全，本期工程对原有一楼电力室两组汤浅1000AH蓄电池进行更换。

为确保通信网络安全，分公司成立核心机房一楼蓄电池替换项目专项实施小组，对此次替换项目的实施进行管理。

项目负责人：现场负责人：项目实施组成员：预计割接时间：一、割接前准备：分别对两组旧电池进行放电测试，记录单组供电时间，对供电时间短的电池组进优先更换。

对油机启动试验，并记录启动时间及倒电共计所需时间。

测量新蓄电池组单体电压，确保各节电池电压符合标准。

二、割接步骤：1、施工人员、技术人员做好割接准备，检查工器具，确保工器具齐全、安全。

检查各设备是否通电正常；测量线缆电流以及端子电压并做好记录；检查交流供电是否正常；检测油机能否正常工作，能否正常稳定地供电。

确认无误后进行下一步。

2、用密码“2”进入电源监控单元—参数设置—电源系统—手自动状态，将其改为手动状态。

再进入控制输出—电池串组—均浮充控制，将其改为浮充。

3、对第一组蓄电池进行熔丝脱离，电池线两头脱离电源柜以及蓄电池并包裹进行绝缘。

4、对第一组旧电池拆除并安装新电池。

新电池安装完毕后，测量各单体蓄电池电压以及整组蓄电池总电压，确保无误后，连接电池线。

（注意电池线缆正负极不要接反）5、使用仪表在电源柜熔丝底座上桩头进行电压测量。

确保新安装蓄电池组总电压与直流配电屏输出电压差在0.1V以下，若达到要求，直接合上熔丝。

如果达不到要求，进行以下操作：a.启动油机，待油机正常发电后，将交流割接到油机供电。

b.对开关电源进行输出电压调节（调节浮充电压）。

在将浮充电压调到与新装电池电压一致的情况下，将在线旧电池熔丝取下，然后用仪表测量电源母排电压，确认与电池电压一致后，合上新电池组熔丝。

c.将油机切换至市电供给。

d.检查各设备通电是否正常。

确保无误后，第一组蓄电池更换完毕。

（已拆的旧电池组不必接回去）6、准备进行第二组电池割接，电池线两头脱离电源柜以及蓄电池并包裹进行绝缘。

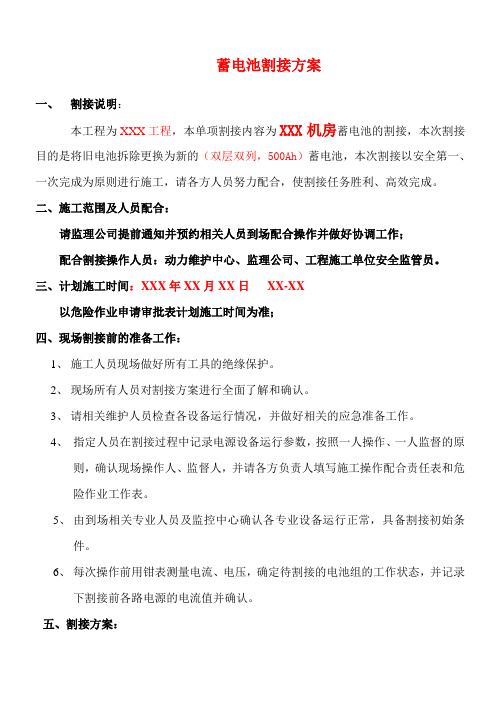

蓄电池割接方案一、割接说明：本工程为XXX工程，本单项割接内容为XXX机房蓄电池的割接，本次割接目的是将旧电池拆除更换为新的（双层双列，500Ah）蓄电池，本次割接以安全第一、一次完成为原则进行施工，请各方人员努力配合，使割接任务胜利、高效完成。

二、施工范围及人员配合：请监理公司提前通知并预约相关人员到场配合操作并做好协调工作；配合割接操作人员：动力维护中心、监理公司、工程施工单位安全监管员。

三、计划施工时间：XXX年XX月XX日XX-XX以危险作业申请审批表计划施工时间为准；四、现场割接前的准备工作：1、施工人员现场做好所有工具的绝缘保护。

2、现场所有人员对割接方案进行全面了解和确认。

3、请相关维护人员检查各设备运行情况，并做好相关的应急准备工作。

4、指定人员在割接过程中记录电源设备运行参数，按照一人操作、一人监督的原则，确认现场操作人、监督人，并请各方负责人填写施工操作配合责任表和危险作业工作表。

5、由到场相关专业人员及监控中心确认各专业设备运行正常，具备割接初始条件。

6、每次操作前用钳表测量电流、电压，确定待割接的电池组的工作状态，并记录下割接前各路电源的电流值并确认。

五、割接方案：施工前务必做好工具及机柜的绝缘保护1、通知动力维护人员及监控中心，并做好开启油机的准备；2、按照动力维护人员要求拆除第一组旧电池及关闭其监控，拆除后原电池电缆用绝缘材料可靠包扎；（此时设备只带一组旧电池运行）3、割接第一组新电池(华日GFM-300AH)，安装过程务必检查各连接铜排是否连接牢固，各单体电池有无异常；4、安装完新电池后测量其电压，调节整流电源浮充电压与新装电池电压相近并连接该该组电池电源线，并确定该组电池所带整流电源设备运行正常；5、确认机房各设备运行正常；6、本组电池割接完成。

7、第二组电池严格按照以上方案进行操作；8、电池监控线按要求完成；割接注意事项：本次割接操作在监理、维护人员、安全监管员在场并允许的条件下进行，操作过程中操作人员要保持清醒的头脑，规范操作，做好设备及人员的绝缘保护，每一组电池的拆除与新电池的安装必须连续，不得拖延时间。

通信电缆割接方案(模板)篇一：通信电缆割接方案(模板)附件2：通信电缆割接方案（模板）XXX电缆割接方案一. 割接情况描述：1、割接原因：2、割接时间：3、割接地点：4、割接方式：5、人员组织：二、机房、现场人员安排：三、割接步骤：1、网管中心联系、端口封闭、放开、制作数据--- 2、验证端口--- 3、端开电缆--- 4、恢复电缆--- 5、验证电缆恢复--- 6、割接继续--- 7、复对---8、割接完成后通知网管确认、割接时限--- 9、清理撤离（看护）割接现场---110、反馈割接信息--- 四、回退方案—同上1、2、3、五、应急保障方案：1、2、六、后勤保障工作：1、2、2篇二：通信电源割接方案模版电源改造割接方案为保证此次改造割接的顺利进行，维持通信设备的正常运行，保持通信的延续性，特制订本割接方案。

一、成立割接领导小组组长：副组长：成员：下设三个工作小组：1、电源割接工作小组：组长：成员：职责：负责电源线的布放，电源设备安装、割接，保证电源割接的顺利进行。

2、交换、传输配合组组长：成员：职责：负责交换、传输局数据及计费数据的备份，割接过程中的配合以及突发事件的紧急处理。

二、割接时间割接：暂定于2000年月日晚0点至6点。

三、割接方案本次割接采用逐个机架替换的割接方案，即将中兴电源整流器与交直流配电屏逐个插入与原电源系统并联开机运行，再用“狗牙”与所有负载负极线逐个打“丁字线”并联后，将负载供电电缆逐个割接到新电源设备上，然后拆除老电源系统。

此种割接方法中兴公司已多次采用，对负载的供电不间断性有很高的保证。

（一）现场勘察绥宁县电信局供电源原采用了DZY02型电源系统共有3路100A输出，4路400A输出，3路40A输出、3路20A输出、2路6A输出。

其中有5对150mm电缆连接到交换机机架，1对95mm电缆连接到移动设备上，1对150mm电缆连接到传输SDH设备上。

1对16mm电缆连接到数据设备机架，1对120mm电缆连接到图象设备直流分配柜上，1对16mm 连接到长机台设备，1对4mm连接到总配线架上，负载总电流为350A。

通信机房蓄电池割接方案模板一、背景介绍通信机房是保障通信设备持续供电的重要场所，蓄电池是通信机房备用电源系统的关键组成部分。

由于蓄电池在使用一段时间后会出现老化和性能下降的情况，因此需要定期进行割接和更换。

本文将详细介绍通信机房蓄电池割接方案的模板，以确保割接过程顺利进行。

二、割接前准备1. 割接时间与地点- 割接时间：确定割接时间，确保在通信机房负载较轻的时段进行，避免对通信设备造成影响。

- 割接地点：选定合适的地点进行割接操作，确保通信机房的正常运行不受影响。

2. 割接人员- 指定专业的技术人员参与割接操作，确保操作的准确性和安全性。

- 分配清晰的工作职责和任务，明确人员的职责和责任，确保整个割接过程的顺利进行。

3. 工具和设备准备- 检查并确认所需的工具和设备，确保工具的完好并且可以正常使用。

- 准备必要的安全设备，如绝缘手套、眼镜等，确保割接过程中的安全操作。

4. 电力保障与备份- 确保割接期间的电力供应稳定，并做好备份措施，以防万一割接操作过程中出现问题。

三、割接方案实施1. 割接步骤- 断开电源：在割接前，先断开通信机房的电源，确保操作的安全性。

- 断开连接：将蓄电池与通信设备之间的连接线断开，防止意外发生。

- 更换蓄电池：将老化或性能下降的蓄电池更换为新的可靠蓄电池。

- 连接测试：将新的蓄电池与通信设备连接，进行测试，确保连接无误。

- 恢复电源：完成连接测试后，恢复通信机房的电源供应。

- 功能测试：对整个蓄电池割接过程进行功能测试，确保设备正常运行。

2. 安全注意事项- 操作人员需要佩戴绝缘手套和眼镜，确保割接过程的安全性。

- 严禁操作人员在割接过程中抽烟或进行其他危险行为，防止发生火灾等意外事件。

- 注意蓄电池的正负极连接，确保连接无误。

- 割接过程中注意避免蓄电池短路或其他电气故障，防止对设备造成损害。

- 在割接过程中保持通信机房的整洁，防止因杂物或其他原因造成操作障碍。

四、割接后检查与维护1. 检查与测试- 完成割接之后，对整个割接过程进行检查与测试，确保设备安全且正常运行。

XXX配电割接施工方案编制审核批准XXX有限公司2023.03.20一、编制说明因通信在人们的日常生活及工作当中，起着至关重要的作用，且各局机房都带有重要负荷，所以需要在更换设备的同时，结合现场油机，保证低压的不间断供电，但油机无法满足长时间的供电运行，结合考虑因原有高低压电源供电设备使用时间较长，设备自身保护系统迟钝，元器件老化等问题，存在重大的安全隐患，无法有效的保证电源系统稳定运行，所以需要考虑如何保证供电电源不间断将是本项目的重点和最大难点。

据实际情况了解本局机房仅为一路市电加油机，所以在更换设备时，首先计算现场主要用电负荷，然后采用低压发电车或者现场油机，以此来保证电源不间断供电。

为此，我方专门制定设备运行保障方案及相关割接保障措施，来保证施工期间通信设备的正常运行。

为保障通信设备的正常运行本方案将执行高低压分批次进行割接。

二、工程概况本项目为XX配电增容改造工程，项目地点位于XX，涉及电压等级为10KV/0.4KV，配电室供电方式为单路高压市电进线，两路低压油机进线，本项目主要施工内容为老设备更换及新设备安装。

主要施工范围主要分为高压和低压两个部分，高压部分拆除10面新装10面，变压器拆除更换2台。

低压部分将现有11台更换为新装16台以及设备基础、接地及照明等工程。

经查看现场及与甲方核实，本方案施工所涉及的低压配电柜共计16面，其中部分柜子为办公用电，其中P3、P4、P10、P11柜为重要负荷，不可长时间停电，其余馈线柜为办公非保障负荷，现场查验后每段负荷容量不超过400A。

由于施工难度极大，我方经过慎重考虑，为保证施工安全及供电正常，特制定本方案。

三、主要工程量本次施工主要工程量文化路局内引入2路10kV/1600kVA的外市电，新建1套10kV配电系统，新建2套0.4kV配电系统，拆除并高压G01-G10共计10面柜子，新装高压柜10台。

拆除原有进线电缆4条，出线电缆2条。

拆除800KVA变压器2台，安装1600KVA变压器2台，拆除原有变压器至低压柜母线，安装低压柜至变压器母线，拆除低压柜11台，安装低压柜17台，新敷设外网电缆，变压器至高压柜联络电缆，以及为保证重要负荷供电所安装的临时供电设施。

通信电源带电割接解决方案(神华准能公司铁路通信段，内蒙古薛家湾 010300)摘要：文章介绍了通信电源带电割接应注意的几个问题，并对电源带电割接方案制定及施工中应注意的一些事项中图分类号：TN913 文献标识码：A 文章编号：1007—6921(XX)08—0120—01通信电源设备更新快，割接频繁。

长期以来，通信电源带电割接对于电源工程人员来说，一直是一项很具有挑战性的工作。

风险高、难度大，稍有疏忽就会导致重大事故。

结合工作实践及借鉴前人经验，本人拙见几个通信电源带电11.1 首先用电部门提前填写标准的“用电申请单”，要求填写好“用电类型”，“保险类型”，保险的最大通流量，最晚割接完成时间，供电线路是否主备冗余。

“用电申请单”经相关监管部门，公司领导审核批准后转到割接实施部门。

1.2 割接实施部门组织施工方，相关专业人员提前看现1.3 割接方案制定：割接方案务求尽可能详细，周全，要保证施工中每一步都按计划进行，也就是说施工中作的每一件事的次序是预先确定好的。

割接方案中要对工作人员职责，任务，权限划分清楚，要让每个人明白自己应该干什么，应该对什么负责，例如明确工程负责人、安全负责人、施工负责人、技术负责人。

这一点最重要，只有划清了责任，才能保证各个环节的有序。

割接方案要考虑到突发事件的控制和应急处理的内容，在每一步都要计划好不能按时完成的应急方案，割接受阻时要能快速恢复到上一步或初始状态。

割接方案在保证顺利安全的前提下，应尽量减少物资，人员的浪费，最大限度利用原有设备和材料。

割接方案中应有参加割接人员，工具，设备，材料准备的说明；割接先期准备的1.4 割接方案制定后报相关领导，专家组论证，审核通2 割接前准备工作一定要做充分，尤其是一些细节问题2.1 查清涉及到的线路，空开，熔断器，做好标记，标明线序，来去方向。

千万不要相信直觉，这一步一定要做仔细，一定要避免剪错线，断错空开，熔断器的低级错误发生。

××中心机房低配室交流电源割接方案一、概述1、机房现状××机房低配室目前有两路市电高压输入，三台变压器，两路备用油机电。

市电与油机电切换采用自动装置。

因原低××配设备使用年限已超过十年，目前低配设备已处于故障多发期。

××电信分公司决定在原低配室将原整个低配系统更换，因低配室空间有限，新2#低配系统柜需安装于原低配系统配电屏的位置上。

本次割接分两步进行，第一步是原1#系统割接及原2#系统过渡割接（原2#系统负载割接至临时屏）、第二步是将临时屏上的所有负载割接至新装的2#新系统。

2、低配室机房布置平面图，见附图（由华信设计院制作）。

临时馈电柜P18安装位置根据割接勘察过程中发现的部分线缆长度有限的问题，稍作调整。

具体位置调整到P17东面贴墙安装。

3、原各配电柜负载及电流表；二、割接前的准备工作：1、电池室蓄电池及UPS蓄电池容量测试。

该工作已基本完成，开关电源蓄电池至少能坚持1个小时以上，UPS电池能坚持半个小时以上；下周换电力室电池。

2、原1#系统，在割接进行前进行一次单台变压器供电试运行。

根据单台变压器带载实况，依据变压器厂家现场的指导，发现独立工作的单台变压器有过载情况时，立即恢复两台变压器同时供电。

（变压器厂家到场，全程配合单台变压器试供电工作）单台变压器试供达到2小时及可。

注：单台变压器试运行时存在较大风险性，建议在试运行前将两台固定机组先试运行，确保变压器故障时油机能可靠供电！油机已于2009年3月20日上午10点试机，一切正常，油位充足；变压器单机带载事情已和顺德变压器厂家技术人员做详细沟通，他们保证，只要负载不超过最大额定负载，长时间运行绝对没问题，考虑到风险性，暂不试运行，待定。

3、在P17东面墙角安装临时馈电柜P18。

安装可能会影响2号系统施工，到时进行适当调整。

4、布放8根240mm2临时电源线,（每相2根）由1#新系统P7至临时馈电柜P18，临时线接至P7 备用800A空开输出端，P18接至总输入端，两端在割接前均可靠连接。

NGN设备安装工程项目中心机房电源割接方案立卷人:审核人:技术负责人:单位负责人:通信工程分公司NGN项目部2006年9月3日NGN设备安装工程中心机房电源割接方案一、概述：本工程主要是对中心机房的安特电源系统进行更新，其主要是拆除两台200A/380V交流配电柜、拆除安特直流屏和安特开关电源。

在拆除旧设备原对应位置安装400A/380V新交流柜和中兴ZXDU3000系统开关电源。

此次割接2#屏上需割接380丫引入缆主、备（1#、2#）共2路，至洲际屏和1#屏380V复接缆2路分路负载1路，1#屏上需割接380V引入缆2路、分路负载9路、直流屏引入380V 3 路、直流屏分路负载10路。

二、组织及断电加电顺序割接领导小组：组长：成员：苏1、施工A组成员：负责1号交流屏割接2、施工B组成员：负责2号交流屏割接。

3、断电设备数量及名称见1#、2#交流屏割接电缆列表。

断电顺序应先由各机房分路先断，然后再断电源室电，最后再断低压配电回路，再用万用表检查设备回路输入端是否有无电压，检查无误后，开始割接，割接连线完后确定无误后加电。

4、加电顺序由低压配电室先加入电源室交流屏上，再从交流屏上各开关向各用电设备一路一路加电。

三、割接时间：割接交流屏时间于9月8日晚22点开始，割接前晚19点参加施工人员就位，对准备的工具、材料及新、旧设备的标识做最后割接时核对，割接历时8个小时。

四、交流屏割接1、割接前的准备工作①首先摸清各屏的输入项序、贴好标签。

②摸清输出分路的数量、电流量和去向并贴好标签（三项负载标明项序）。

2、断电前检查各供电支路的负载是否工作正常（需各值班岗配合）3、停电前要对各电池组进行合测并做好记录，停电后每半小时测量1次，发现落后电池及时报告，并及时采取措施。

4、割接开始：首先按负载电流的大小，先三项后单项的原则依次断开各负载开关后由总负责通知发电房断开交流开关，并挂好警示牌。

施工人员在施工现场测量交流380V输入，确认为零后方可进行其它操作。

（非常全面的割接方案）机房综合割接方案编写人员:编写日期:更新日期:项目缩写:文档版本:修改记录:目录第一章 .......................................................................................................................... 引言51.1文档范围 (5)1.2读者对象 (5)1.3基本原则 (5)1.4割接注意事项 (6)第二章综合割接概述 (6)2.1割接准备概述 (7)2.1.1配电割接准备工作 (7)2.1.2网络设备割接准备工作 (8)2.1.3综合布线割接准备工作 (9)2.1.4系统设备割接准备工作 (10)2.1配电割接概述 (10)2.1.1割接目的 (10)2.1.2割接时间 (11)2.1.3现状说明 (11)2.1.4配电割接说明 (11)2.1.5分工职责 (13)2.2网络设备割接概述 (13)2.2.1割接目的 (13)2.2.2割接时间 (14)2.2.3现状说明 (14)2.2.4割接目标 (15)2.2.5分工职责 (16)2.3.1割接目的 (17)2.3.2割接时间 (17)2.3.3系统现状 (17)2.3.4系统割接目标 (23)2.3.5分工职责 (24)2.3.6命名规范 (25)2.4联系人列表 (27)2.4.1配电割接组联系人列表 (27)2.4.2综合布线割接组联系人列表 (28)2.4.3网络设备割接组联系人列表 (28)2.4.4系统设备配合组联系人列表 (28)2.4.5割接联络组联系人列表 (29)2.4.6后勤支持组联系人列表 (29)2.5需要业主配合的事项 (30)第三章综合割接步骤 (30)3.1整体时间表 (30)3.2系统关停步骤 (31)3.3配电割接步骤 (38)3.4网络设备割接步骤 (41)3.4.1第一阶段割接 (41)3.4.2第二阶段割接 (42)3.4.3第三阶段割接 (43)3.4.4第四阶段割接 (45)3.4.5第五阶段割接 (46)3.4.6第六阶段割接 (47)3.5综合布线割接步骤 (49)3.6系统恢复步骤 (49)第四章测试验证 (57)4.2网络设备详细验证 (58)4.2.1第一阶段测试 (58)4.2.2第二阶段测试 (58)4.2.3第三阶段测试 (58)4.2.4第四阶段测试 (59)4.2.5第五阶段测试 (59)4.2.6第六阶段测试 (60)第五章应急预案 (60)5.1应急措施 (60)5.2回退步骤 (60)5.2.1网络设备详细回退步骤 (61)5.3割接后保障措施 (63)第一章引言1.1 文档范围本文档的内容涵盖了XXXXX割接工作。
