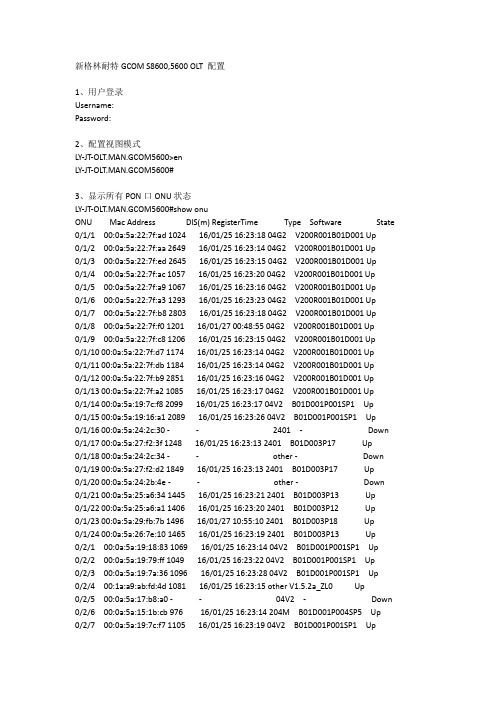

新格林耐特GCOM S8600,5600 OLT 配置1、用户登录Username:Password:2、配置视图模式LY-JT-OLT.MAN.GCOM5600>enLY-JT-OLT.MAN.GCOM5600#3、显示所有PON口ONU状态LY-JT-OLT.MAN.GCOM5600#show onuONU Mac Address DIS(m) RegisterTime Type Software State 0/1/1 00:0a:5a:22:7f:ad 1024 16/01/25 16:23:18 04G2 V200R001B01D001 Up0/1/2 00:0a:5a:22:7f:aa 2649 16/01/25 16:23:14 04G2 V200R001B01D001 Up0/1/3 00:0a:5a:22:7f:ed 2645 16/01/25 16:23:15 04G2 V200R001B01D001 Up0/1/4 00:0a:5a:22:7f:ac 1057 16/01/25 16:23:20 04G2 V200R001B01D001 Up0/1/5 00:0a:5a:22:7f:a9 1067 16/01/25 16:23:16 04G2 V200R001B01D001 Up0/1/6 00:0a:5a:22:7f:a3 1293 16/01/25 16:23:23 04G2 V200R001B01D001 Up0/1/7 00:0a:5a:22:7f:b8 2803 16/01/25 16:23:18 04G2 V200R001B01D001 Up0/1/8 00:0a:5a:22:7f:f0 1201 16/01/27 00:48:55 04G2 V200R001B01D001 Up0/1/9 00:0a:5a:22:7f:c8 1206 16/01/25 16:23:15 04G2 V200R001B01D001 Up0/1/10 00:0a:5a:22:7f:d7 1174 16/01/25 16:23:14 04G2 V200R001B01D001 Up0/1/11 00:0a:5a:22:7f:db 1184 16/01/25 16:23:14 04G2 V200R001B01D001 Up0/1/12 00:0a:5a:22:7f:b9 2851 16/01/25 16:23:16 04G2 V200R001B01D001 Up0/1/13 00:0a:5a:22:7f:a2 1085 16/01/25 16:23:17 04G2 V200R001B01D001 Up0/1/14 00:0a:5a:19:7c:f8 2099 16/01/25 16:23:17 04V2 B01D001P001SP1 Up0/1/15 00:0a:5a:19:16:a1 2089 16/01/25 16:23:26 04V2 B01D001P001SP1 Up0/1/16 00:0a:5a:24:2c:30 - - 2401 - Down 0/1/17 00:0a:5a:27:f2:3f 1248 16/01/25 16:23:13 2401 B01D003P17 Up0/1/18 00:0a:5a:24:2c:34 - - other - Down0/1/19 00:0a:5a:27:f2:d2 1849 16/01/25 16:23:13 2401 B01D003P17 Up0/1/20 00:0a:5a:24:2b:4e - - other - Down0/1/21 00:0a:5a:25:a6:34 1445 16/01/25 16:23:21 2401 B01D003P13 Up0/1/22 00:0a:5a:25:a6:a1 1406 16/01/25 16:23:20 2401 B01D003P12 Up0/1/23 00:0a:5a:29:fb:7b 1496 16/01/27 10:55:10 2401 B01D003P18 Up0/1/24 00:0a:5a:26:7e:10 1465 16/01/25 16:23:19 2401 B01D003P13 Up0/2/1 00:0a:5a:19:18:83 1069 16/01/25 16:23:14 04V2 B01D001P001SP1 Up0/2/2 00:0a:5a:19:79:ff 1049 16/01/25 16:23:22 04V2 B01D001P001SP1 Up0/2/3 00:0a:5a:19:7a:36 1096 16/01/25 16:23:28 04V2 B01D001P001SP1 Up0/2/4 00:1a:a9:ab:fd:4d 1081 16/01/25 16:23:15 other V1.5.2a_ZL0 Up0/2/5 00:0a:5a:17:b8:a0 - - 04V2 - Down 0/2/6 00:0a:5a:15:1b:cb 976 16/01/25 16:23:14 204M B01D001P004SP5 Up0/2/7 00:0a:5a:19:7c:f7 1105 16/01/25 16:23:19 04V2 B01D001P001SP1 Up0/2/8 00:0a:5a:19:7c:50 1032 16/01/25 16:23:14 04V2 B01D001P001SP1 Up0/2/9 00:0a:5a:19:7a:47 1185 16/01/25 16:23:13 04V2 B01D001P001SP1 Up0/2/10 00:0a:5a:23:0a:76 1065 16/01/25 16:23:23 04G2 V200R001B01D001 Up0/2/11 00:0a:5a:22:7f:dc 2739 16/01/25 16:23:16 04G2 V200R001B01D001 Up0/2/12 00:0a:5a:23:0d:59 2670 16/01/25 16:23:17 04G2 V200R001B01D001 Up0/2/13 00:0a:5a:19:7b:7a - - 04V2 - Down 0/2/14 00:0a:5a:19:7a:46 912 16/01/25 16:23:18 04V2 B01D001P001SP1 Up0/2/15 00:0a:5a:23:0a:75 869 16/01/25 16:23:18 04G2 V200R001B01D001 Up0/2/16 00:0a:5a:23:4c:db - - 04G2 - Down 0/2/17 00:0a:5a:23:52:2e 910 16/01/25 16:23:15 04G2 V200R001B01D001 Up0/2/18 00:0a:5a:23:0c:d1 1021 16/01/25 16:23:17 04G2 V200R001B01D001 Up0/2/19 00:0a:5a:23:0c:d0 2715 16/01/25 16:23:23 04G2 V200R001B01D001 Up ....press ENTER to next line, CTRL_C to break, other key to next page....UP:表示在线Down:表示掉线4、显示所有PON口在线ONU状态LY-JT-OLT.MAN.GCOM5600#show ponSlot 0ONU Mac Address LLID Config Description0/1/1 00:0a:5a:22:7f:ad 6000000c OK dongyuanxiaoqu5#0/1/2 00:0a:5a:22:7f:aa 60000003 OK dongyuanxiaoqu6#0/1/3 00:0a:5a:22:7f:ed 60000007 OK dongyuanxiaoqu7#0/1/4 00:0a:5a:22:7f:ac 6000000f OK dongyuanxiaoqu8#0/1/5 00:0a:5a:22:7f:a9 60000009 OK dongyuanxiaoqu12#0/1/6 00:0a:5a:22:7f:a3 60000012 OK dongyuanxiaoqu10#0/1/7 00:0a:5a:22:7f:b8 6000000d OK dongyuanxiaoqu15#0/1/8 00:0a:5a:22:7f:f0 60000006 snGetFail dongyuanxiaoqu16#0/1/9 00:0a:5a:22:7f:c8 60000005 OK dongyuanxiaoqu19#0/1/10 00:0a:5a:22:7f:d7 60000004 OK dongyuanxiaoqu17#0/1/11 00:0a:5a:22:7f:db 60000002 OK dongyuanxiaoqu18#0/1/12 00:0a:5a:22:7f:b9 60000008 OK dongyuanxiaoqu14#0/1/13 00:0a:5a:22:7f:a2 6000000a OK dongyuanxiaoqu9#0/1/14 00:0a:5a:19:7c:f8 6000000b OK HuanChengXiLu36#0/1/15 00:0a:5a:19:16:a1 60000013 OK HuanChengXiLu35#0/1/17 00:0a:5a:27:f2:3f 60000000 snGetFail DongYuanXiaoQu_WeiMeiBinGuan0/1/19 00:0a:5a:27:f2:d2 60000001 OK TaiPingXiLu208#0/1/21 00:0a:5a:25:a6:34 60000011 OK XinYiLu11#0/1/22 00:0a:5a:25:a6:a1 60000010 OK RenMingLu0/1/23 00:0a:5a:29:fb:7b 60000014 OK RenMingLu-JinYuBingGuan0/1/24 00:0a:5a:26:7e:10 6000000e OK RenMingLu35#3Zhuang0/2/1 00:0a:5a:19:18:83 60410003 OK X0/2/2 00:0a:5a:19:79:ff 60410011 OK x0/2/3 00:0a:5a:19:7a:36 60410014 OK x0/2/4 00:1a:a9:ab:fd:4d 60410007 PartOK shuiliju-shipinghuiyizhuangwang 0/2/6 00:0a:5a:15:1b:cb 60410002 OK xinyilu-binguan0/2/7 00:0a:5a:19:7c:f7 6041000e OK x0/2/8 00:0a:5a:19:7c:50 60410004 OK x0/2/9 00:0a:5a:19:7a:47 60410001 OK x0/2/10 00:0a:5a:23:0a:76 60410013 OK x0/2/11 00:0a:5a:22:7f:dc 60410009 OK x0/2/12 00:0a:5a:23:0d:59 6041000b OK x0/2/14 00:0a:5a:19:7a:46 6041000c OK x0/2/15 00:0a:5a:23:0a:75 6041000d OK x0/2/17 00:0a:5a:23:52:2e 60410006 OK x0/2/18 00:0a:5a:23:0c:d1 6041000a OK x0/2/19 00:0a:5a:23:0c:d0 60410012 OK x0/2/21 00:0a:5a:23:4b:1f 60410008 OK shuiliju0/2/22 00:0a:5a:23:4c:08 60410005 OK jinmaojusushe0/2/25 00:0a:5a:ff:ff:69 60410000 OK OptiWay0/2/27 00:0a:5a:24:01:5a 60410010 OK XinYiLu13#0/2/30 00:0a:5a:25:a6:e8 6041000f OK x....press ENTER to next line, CTRL_C to break, other key to next page...show pon只显示在线ONU，show onu5、显示某个PON口下ONU状态LY-JT-OLT.MAN.GCOM5600#show pon slot 0 port 1Slot 0ONU Mac Address LLID Config Description0/1/1 00:0a:5a:22:7f:ad 6000000c OK dongyuanxiaoqu5#0/1/2 00:0a:5a:22:7f:aa 60000003 OK dongyuanxiaoqu6#0/1/3 00:0a:5a:22:7f:ed 60000007 OK dongyuanxiaoqu7#0/1/4 00:0a:5a:22:7f:ac 6000000f OK dongyuanxiaoqu8#0/1/5 00:0a:5a:22:7f:a9 60000009 OK dongyuanxiaoqu12#0/1/6 00:0a:5a:22:7f:a3 60000012 OK dongyuanxiaoqu10#0/1/7 00:0a:5a:22:7f:b8 6000000d OK dongyuanxiaoqu15#0/1/8 00:0a:5a:22:7f:f0 60000006 snGetFail dongyuanxiaoqu16#0/1/9 00:0a:5a:22:7f:c8 60000005 OK dongyuanxiaoqu19#0/1/10 00:0a:5a:22:7f:d7 60000004 OK dongyuanxiaoqu17#0/1/11 00:0a:5a:22:7f:db 60000002 OK dongyuanxiaoqu18#0/1/12 00:0a:5a:22:7f:b9 60000008 OK dongyuanxiaoqu14#0/1/13 00:0a:5a:22:7f:a2 6000000a OK dongyuanxiaoqu9#0/1/14 00:0a:5a:19:7c:f8 6000000b OK HuanChengXiLu36#0/1/15 00:0a:5a:19:16:a1 60000013 OK HuanChengXiLu35#0/1/17 00:0a:5a:27:f2:3f 60000000 snGetFail DongYuanXiaoQu_WeiMeiBinGuan0/1/19 00:0a:5a:27:f2:d2 60000001 OK TaiPingXiLu208#0/1/21 00:0a:5a:25:a6:34 60000011 OK XinYiLu11#0/1/22 00:0a:5a:25:a6:a1 60000010 OK RenMingLu0/1/23 00:0a:5a:29:fb:7b 60000014 OK RenMingLu-JinYuBingGuan 0/1/24 00:0a:5a:26:7e:10 6000000e OK RenMingLu35#3Zhuang Total onu entries: 21 .6、查看某个PON口的配置LY-JT-OLT.MAN.GCOM5600#show int pon 0/1Fast Ethernet p0/1 current state: enable, port link is upTime duration of linkup is 3 day 19 hour 19 minute 18 second Hardware address is 00:0a:5a:21:b9:a5SetSpeed is full-1000, ActualSpeed is full-1000Priority is 0Flow control is disabledBroadcast storm control target rate is 2048KbpsPVID is 1Port mode: hybridTagged VLAN ID: 702,1180Untagged VLAN ID: 1Input : 1890374435 packets, 3719068773 bytes1429430 broadcasts, 1615 multicasts, 1888943390 unicasts Output: 2349034693 packets, 2811888069 bytes7425625 broadcasts, 14589645 multicasts, 2327019423 unicasts查看该PON的光功率LY-JT-OLT.MAN.GCOM5600(config-if-pon-0/1)#show opm op diagnosis OPM diagnosis information on PON:PON [2/7] Temperature: 34 CPON [2/7] Voltage : 3.27 VPON [2/7] Bias : 11 mAPON [2/7] TX Power : 5.0853 dBm(3.2250 mW)PON [2/7] RX Power : -17.3518 dBm(0.0184 mW)7、查看某个ONU配置LY-JT-OLT.MAN.GCOM5600#show run onu 0/1/1![ONUMNT]onu 0/1/1onu-binding mac 00:0a:5a:22:7f:adonu-binding type 04g2onu-description dongyuanxiaoqu5#onu-port-isolation ethernet 0/1 to ethernet 0/4onu-vlan-mode tag vlan 702interface pon 0/0exitinterface ethernet 0/1exitinterface ethernet 0/2exitinterface ethernet 0/3exitinterface ethernet 0/4exitexit查看该ONU的光功率LY-JT-OLT.MAN.GCOM5600(onu-0/1/1)#show onu-opm-diagnosisONU: 0/1/1Optical Transceiver Diagnosis :Work Temperature : 53 CSupply Voltage(Vcc) : 3.24 VTX Bias Current : 18 mATX Power(Output) : 1.4556 mW (1.6304 dBm)RX Power(Input) : 0.0090 mW (-20.4576 dBm)8、配置ONULY-JT-OLT.MAN.GCOM5600#configure terminalLY-JT-OLT.MAN.GCOM5600(config)#onu 0/1/1LY-JT-OLT.MAN.GCOM5600(onu-0/1/1)#onu-description dongyuanxiaoqu5# --ONU描述LY-JT-OLT.MAN.GCOM5600(onu-0/1/1)#onu-vlan-mode tag vlan 702 ----ONU4个口端口配置同一VLANLY-JT-OLT.MAN.GCOM5600(onu-0/1/1)#no onu-binding 删除onuLY-JT-OLT.MAN.GCOM5600(onu-0/1/1)interface ethernet 0/1LY-JT-OLT.MAN.GCOM5600(onu-0/1/1-reth-0/1)onu-vlan-mode tag vlan 702 配置单个端口LY-JT-OLT.MAN.GCOM5600(config)#exit --退出配置模式LY-JT-OLT.MAN.GCOM5600#9、查看OLT当前配置LY-JT-OLT.MAN.GCOM5600#show run!LanSwitch BuildRun(NGBN Platform)enableconfigure terminal![EPON]![VLAN]interface range ethernet 0/1switchport mode trunkexitvlan 10description vlanin8505exitvlan 1180description QuLongLu-WeiMeiBinGuangexitvlan 200,322,378-379,400,477,702,713,722,726-727,745,1500exit![DEVICE]interface pon 0/1switchport hybrid tagged vlan 702,1180exitinterface pon 0/2switchport hybrid tagged vlan 378-379,702,745,1500....press ENTER to next line, CTRL_C to break, other key to next page....10、保存配置LY-JT-OLT.MAN.GCOM5600#copy running-config startup-config Startup config in flash will be updated, are you sure(y/n)? [n]yBuilding, please wait...Update startup config successfully.onu-p2p 取消隔离。

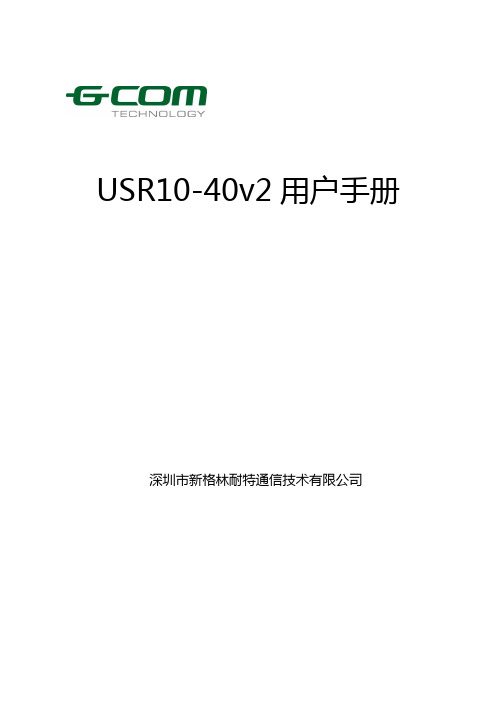

USR10-40v2用户手册深圳市新格林耐特通信技术有限公司版权声明版权所有2001-2013，深圳市新格林耐特通信技术有限公司，保留所有权利。
使用本产品，表明您已经阅读并接受了 EULA 中的相关条款。
如有变更，恕不另行通知。
遵守所生效的版权法是用户的责任。
在未经深圳市新格林耐特通信技术有限公司明确书面许可的情况下，不得对本文档的任何部分进行复制、将其保存或引进检索系统；不得以任何形式或任何方式（电子、机械、影印、录制或其他可能的方式）进行商品传播或用于任何商业、赢利目的。
深圳市新格林耐特通信技术有限公司拥有本文档所涉及主题的专利、专利申请、商标、商标申请、版权及其他知识产权。
在未经深圳市新格林耐特通信技术有限公司明确书面许可的情况下，使用本文档资料并不表示您有使用有关专利、商标、版权或其他知识产权的特许。
此处所涉及的其它公司、组织或个人的产品、商标、专利，除非特别声明，归各自所有人所有。
感谢您使用深圳市新格林耐特通信技术有限公司的多WAN口全千兆企业级路由器（以下文本中简称本产品）。
本产品可以接入不同的ISP线路，满足您不同的需求。
支持多WAN 口流量负载均衡以及线路冗余备份，将宽带连接达到最高效。
本产品为您提供了高效的网络安全。
由于拥有强大的防火墙保护，可监控来自Internet 的包，过滤对局域网内服务器的非法请求，过滤黑客对局域网IP地址和端口的扫描，以防止外来的恶意攻击。
还能通过IP地址和MAC地址的绑定功能，防止IP地址被盗，使您的网络更加安全稳定。
WEB界面实时监控和管理局域网内的流量和用户，通过智能流控及IP流控完美分配局域网多用户对外网资源的使用。
除此之外，本产品还具有舒适的界面，结合简易的设置接口，让用户能很快的完成设置，让用户使用起来更方便快捷。
第一章产品概述。
简述路由器主要特点和产品规格。
第二章硬件安装。
指导您进行硬件安装。
第三章详细配置指南。
帮助您配置路由器的参数和高级特性。

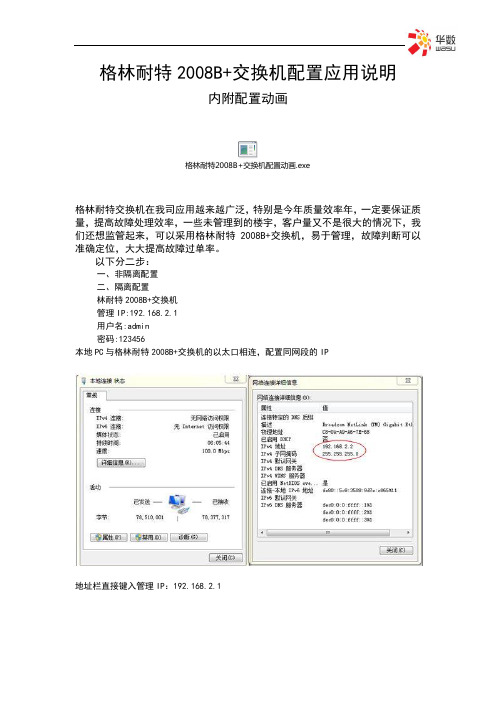

格林耐特2008B+交换机配置应用说明内附配置动画格林耐特2008B+交换机配置动画.exe格林耐特交换机在我司应用越来越广泛，特别是今年质量效率年，一定要保证质量，提高故障处理效率，一些未管理到的楼宇，客户量又不是很大的情况下，我们还想监管起来，可以采用格林耐特2008B+交换机，易于管理，故障判断可以准确定位，大大提高故障过单率。
以下分二步：一、非隔离配置二、隔离配置林耐特2008B+交换机管理IP:192.168.2.1用户名:admin密码:123456本地PC与格林耐特2008B+交换机的以太口相连，配置同网段的IP地址栏直接键入管理IP：192.168.2.1登陆后进入主页面设置密码:jtwhcisco更换可网管IP地址及设置管理VLAN为5以上为交换机管理配置完成一、非隔离配置下面点击VLAN设置下的VLAN模式启用 Change VLAN modePort 08 打TAG标记，定义8口为交换机业务上联VLAN Index NO.从01－1601不能修改，缺省VLAN 1VID：为业务VLAN号，看系统分配的VLAN特别注意：在选择其它VLAN Index NO标记号时都要按一下Read，进行读取。
事例：VLAN标记号为02，1－7口分配业务VLAN1314，非隔离状态，配置如下图。
二、隔离配置隔离配置与非隔离配置有所不同，非隔离配置1个VLAN，1个VLAN标记号即可实现多端口业务应用。
隔离配置需要对每个端口进行分配不同的VLAN标记号才能实现端口隔离。
如：1、2、3、4端口同属VLAN8，相互隔离，配置如下VLAN成员信息。

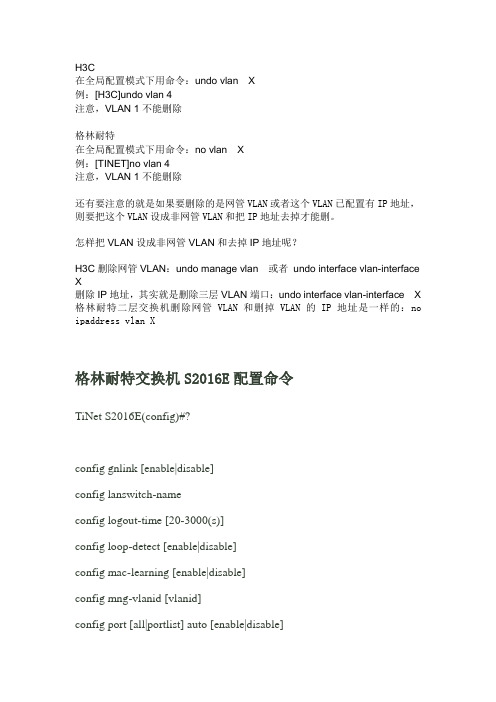

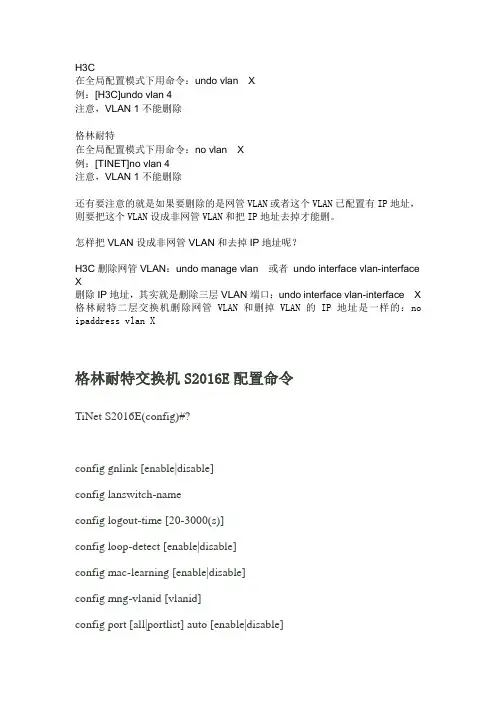

H3C在全局配置模式下用命令：undo vlan X例：[H3C]undo vlan 4注意，VLAN 1不能删除格林耐特在全局配置模式下用命令：no vlan X例：[TINET]no vlan 4注意，VLAN 1不能删除还有要注意的就是如果要删除的是网管VLAN或者这个VLAN已配置有IP地址，则要把这个VLAN设成非网管VLAN和把IP地址去掉才能删。
怎样把VLAN设成非网管VLAN和去掉IP地址呢？H3C删除网管VLAN：undo manage vlan 或者undo interface vlan-interface X删除IP地址，其实就是删除三层VLAN端口：undo interface vlan-interface X 格林耐特二层交换机删除网管VLAN和删掉VLAN的IP地址是一样的：no ipaddress vlan X格林耐特交换机S2016E配置命令TiNet S2016E(config)#?config gnlink [enable|disable]config lanswitch-nameconfig logout-time [20-3000(s)]config loop-detect [enable|disable]config mac-learning [enable|disable]config mng-vlanid [vlanid]config port [all|portlist] auto [enable|disable]config port [all|portlist] duplex [full|half] config port [all|portlist] enable [enable|disable] delete vlan [all|vlanid]helpisolate [uplinkport] [start-vlanid]listlogoutloopback [all|portlist] [external|internal]mac-address add [xx:xx:xx:xx:xx:xx] [port] mac-learning mode [ivl|svl]rebootresetsaveshow ingress-filteringshow mac-address [all|static|dynamic|port|mac] show messageshow port [all|portlist] statusshow vlan [all|vlanid]vlan mode [802.1q|port-based]。
1.1 PoE功能配置1.1.1 PoE功能配置任务列表PoE主要配置任务列表如下：▪配置最大功率限制▪配置端口的PoE开启/关闭▪配置端口的PoE最大功率限制▪配置端口的PoE优先级▪显示PoE相关信息1.1.2 配置最大功率限制配置PoE系统能够分配的最大功率限制，超过此限制，当有新的端口需要进行供电时，如果此端口的优先级比较高，PoE系统会断开优先级比较低的端口供电。
最大功率限制值默认值为其最大PoE功率提供值。
请在全局配置模式下进行下列配置：poe max-power <value>！配置PoE最大功率限制TiNet(config)# poe max-power 3801.1.3 配置端口的PoE开启/关闭可以开启/关闭某个端口的PoE供电能力。
请在端口配置模式下进行下列配置：[no] poe例如：！关闭端口1的PoE供电能力TiNet(config-if-ethernet-0/0/1)#no poe1.1.4 配置端口的PoE最大功率限制可以限制端口的PoE供电最大功率，当受电端设备消耗的功率超过此值，端口停止供电。
由于开始上电时，受电端设备需要的瞬间功率会比稳定时消耗的功率大，建议将此值配置为比受电端设备需要消耗的功率大3W。
请在端口配置模式下进行下列配置：poe max-power <value>例如：！配置端口1的PoE供电最大功率限制为16WTiNet(config-if-ethernet-0/0/1)# poe max-power 160001.1.5 配置端口的PoE优先级端口的优先级分为3级：critical，high和low，同时在同一级的端口中，端口号小的端口的优先级比较大。
当PoE系统消耗的功率大于最大功率限制时，新的端口需要供电时，它会断开优先级比较低的端口供电，让新的端口可以进行供电。
系统默认端口的优先级为low。
请在端口配置模式下进行下列配置：poe priority { critical | high | low }例如：！配置端口1的优先级为highTiNet(config-if-ethernet-0/0/1)# poe priority high1.1.6 显示PoE相关信息可以查看相关的配置信息和功率消耗等情况。

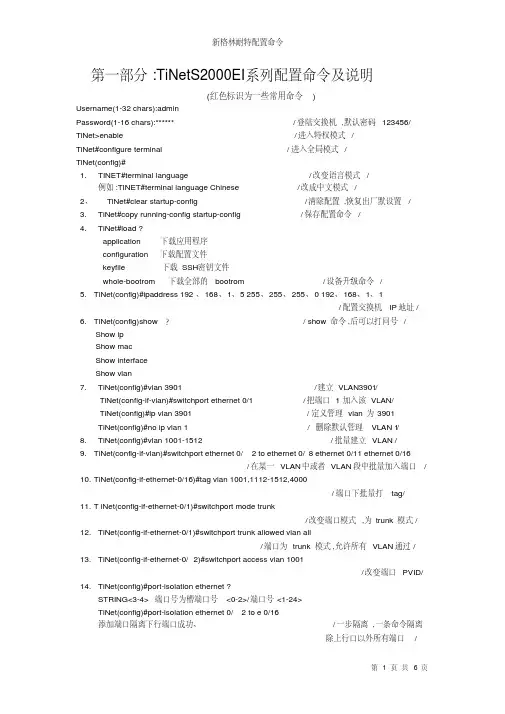

第一部分:TiNetS2000EI系列配置命令及说明(红色标识为一些常用命令)Username(1-32 chars):adminPassword(1-16 chars):****** /登陆交换机,默认密码123456/ TiNet>enable /进入特权模式/TiNet#configure terminal /进入全局模式/TiNet(config)#1.TINET#terminal language /改变语言模式/例如:TINET#terminal language Chinese /改成中文模式/2、TiNet#clear startup-config /清除配置,恢复出厂默设置/3.TiNet#copy running-config startup-config/保存配置命令/4.TiNet#load ?application 下载应用程序configuration 下载配置文件keyfile 下载SSH密钥文件whole-bootrom 下载全部的bootrom /设备升级命令/5.TiNet(config)#ipaddress 192、168、1、5 255、255、255、0 192、168、1、1/配置交换机IP地址/ 6.TiNet(config)show ？/ show命令,后可以打问号/Show ipShow macShow interfaceShow vlan7.TiNet(config)#vlan 3901 /建立VLAN3901/TiNet(config-if-vlan)#switchport ethernet 0/1/把端口1加入该VLAN/TiNet(config)#ip vlan 3901 /定义管理vlan为3901TiNet(config)#no ip vlan 1 / 删除默认管理VLAN 1/8.TiNet(config)#vlan 1001-1512/批量建立VLAN /9.TiNet(config-if-vlan)#switchport ethernet 0/ 2 to ethernet 0/8 ethernet 0/11 ethernet 0/16/在某一VLAN中或者VLAN段中批量加入端口/ 10.TiNet(config-if-ethernet-0/16)#tag vlan 1001,1112-1512,4000/端口下批量打tag/11.T iNet(config-if-ethernet-0/1)#switchport mode trunk/改变端口模式,为trunk模式/ 12.TiNet(config-if-ethernet-0/1)#switchport trunk allowed vlan all/端口为trunk模式,允许所有VLAN通过/ 13.TiNet(config-if-ethernet-0/2)#switchport access vlan 1001/改变端口PVID/ 14.TiNet(config)#port-isolation ethernet ?STRING<3-4> 端口号为槽端口号<0-2>/端口号<1-24>TiNet(config)#port-isolation ethernet 0/ 2 to e 0/16添加端口隔离下行端口成功、/一步隔离,一条命令隔离除上行口以外所有端口/15.TiNet(config)#interface range ethernet 0/ 2 to ethernet 0/16 /批量端口处理命令/16.TiNet(config-if-range)#bandwidth-control ?egress 出口带宽控制ingress 入口带宽控制/端口限速命令/17.TiNet(config)#show utilization interface/实时查瞧端口流量占比/Link Utilization Averages Thu Jan 1 00:43:20 1970port link Receive Peak Rx Transmit Peak TxStatus pkts/sec pkts/sec pkts/sec pkts/sec==================================================================e0/1 down 0 0 0 0e0/2 down 0 0 0 0e0/3 down 0 0 0 0e0/4 down 0 0 0 0e0/5 down 0 0 0 0e0/6 down 0 0 0 0e0/7 down 0 0 0 0e0/8 down 0 0 0 0e0/9 down 0 0 0 0e0/10 down 0 0 0 0e0/11 down 0 0 0 0e0/12 down 0 0 0 0e0/13 down 0 0 0 0e0/14 down 0 0 0 0e0/15 down 0 0 0 0e0/16 down 0 0 0 0e1/1 down 0 0 0 0====spacebar->toggle screen U->page up D->page down CR->exit====通过空格键来切换回车键结束查瞧18.TiNet(config)#username change-passwo请输入您的登录密码: ******请输入用户名(4--15位):admin请输入新口令(1--15位):********输入确认口令(1--15位):********用户admin密码修改成功。

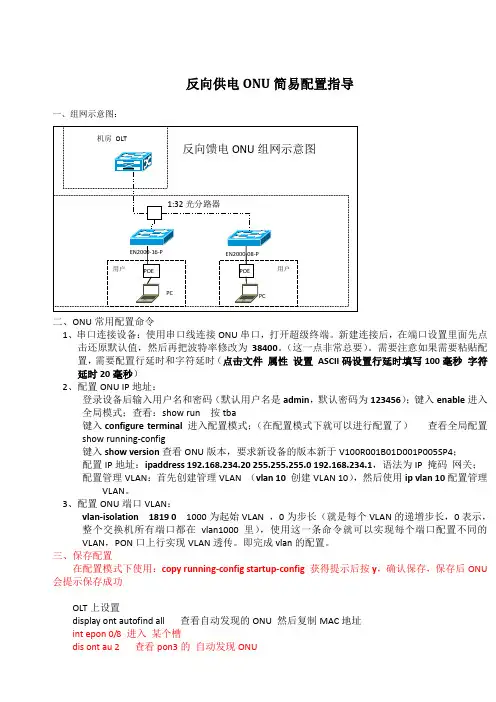

反向供电ONU简易配置指导一、组网示意图：二、ONU常用配置命令1、串口连接设备：使用串口线连接ONU串口，打开超级终端。
新建连接后，在端口设置里面先点击还原默认值，然后再把波特率修改为38400。
（这一点非常总要）。
需要注意如果需要粘贴配置，需要配置行延时和字符延时（点击文件属性设置ASCII码设置行延时填写100毫秒字符延时20毫秒）2、配置ONU IP地址：登录设备后输入用户名和密码（默认用户名是admin，默认密码为123456）；键入enable进入全局模式；查看：show run 按tba键入configure terminal进入配置模式；（在配置模式下就可以进行配置了）查看全局配置show running-config键入show version查看ONU版本，要求新设备的版本新于V100R001B01D001P005SP4；配置IP地址：ipaddress 192.168.234.20 255.255.255.0 192.168.234.1，语法为IP 掩码网关；配置管理VLAN：首先创建管理VLAN （vlan 10创建VLAN 10），然后使用ip vlan 10配置管理VLAN。
3、配置ONU端口VLAN：vlan-isolation 1819 01000为起始VLAN ，0为步长（就是每个VLAN的递增步长，0表示，整个交换机所有端口都在vlan1000里），使用这一条命令就可以实现每个端口配置不同的VLAN，PON口上行实现VLAN透传。
即完成vlan的配置。
三、保存配置在配置模式下使用：copy running-config startup-config获得提示后按y，确认保存，保存后ONU 会提示保存成功OLT上设置display ont autofind all 查看自动发现的ONU 然后复制MAC地址int epon 0/8 进入某个槽dis ont au 2 查看pon3的自动发现ONUdisp ont info 4 all 查看1端口ONU 数量及状态ont add 2 4 mac-auth 000A-5A12-7648 snmp ont-linepro file-id 516 desc EN-2000-16 添加ONU quit添加虚端口service-port vlan 1819 epon 0/8/2 ont 4 multi-service user-vlan 1819指定加虚端口号的模板MA5680T(config-if-epon-0/4)#display ont info 1 all 查看1端口下信息MA5680T(config)#display service-port port 0/8/2 ont 4 sort-by port 查看4槽1端口第一个ont信息删除onuMA6680T(config)#undo service-port 733 删除6槽第一个ont虚端口16MA6680T(config)#interface epon 0/8 进入0筐6槽MA6680T(config-if-epon-0/6)#ont delete 2 4 删除3端口第一个ONUMA6680T(config-if-epon-0/6)#display ont info 3 all 查看3端口下信息display service-port epon 0/6/3 ont 21 查看1槽第8个ont信息四、ONU常用查看命令1、查看配置：show running-config2、查看端口：show interface ethernet 0/23、查看VLAN：show vlan 1004、查看端口POE属性：show poe mode interface 如果端口POE属性为enable，则在次端口必须接上供电器，用户才能够上网五、其它常用配置命令VLAN中添加端口：switchport ethernet 0/1；删除VLAN：no vlan 100（VLAN号或者all删除所有VLAN）；恢复默认值：clear startup-config（在全局模式下执行，重启后恢复默认值，需要注意IP地址只能修改而不能够回复到默认值）；重启设备：reboot；改变端口的PVID：首先进入到第四端口switchport ethernet 0/4，改变第四端口的PVID为1003switchport access vlan 1003需要注意1003 VLAN必须首先建立；返回上一级：exit；改变端口的POE属性：在端口模式下poe mode disable(关闭端口的POE认证属性，用户可以不供电直接接上端口使用，打开为poe mode enable)；改变端口为TAG属性：在端口模式下tag_mode tag（或者untag）；升级ONU：load application tftp 192.168.2.200 XXX.zblob 需要打开TFTP服务器，IP地址为TFTP 服务器IP地址，文件名需要包括扩展名。
格林韦迪-开通配置命令帮助命令：?, list, <tab>\\02-EPON开通文档\\《01－EPON快速开通指导.doc》1. 建立管理vlan，配置管理IP地址.interface vlan manage 100add port 1/1 taggedip address 192.168.2.100/24exitshow int vlan manage2. 配置默认网关ip route 0.0.0.0/0 192.168.2.254show ip route3. 配置SNMP命令service snmp enableservice snmp trap enableconfig snmp trapreceiver add 10.5.4.118 version v2c community publicconfig snmp community readonly gwbnqdshow running-config snmp4. 打开串口登录认证功能config login-authentication enable5. 添加用户账号，修改默认密码user add命令。
login-password,enable-password命令6. 修改命令行提示字符config hostname <hostname>7. 配置超长帧支持jumbo receive length 16008. 配置环路检测功能loop-detection enableloop-detection control enableshow loop-detectionshow loop-detection configshow alarm log {today/yestoday/device/onu}9. 配置OLT上的业务VLANinterface vlan v200 200add port 1/1 taggedadd port 5/1 tagged :需要在ONU上配置相同的VLAN(或 add port 5/1 untagged ) :不需要在ONU配置VLAN,使用默认VLAN 1exitshow interface vlan10. 配置ONU上的vlan(如需要）onu 5/1/1vlan dot1q_add 100vlan dot1q_port_add 100 1 2exitvlan dot1q_show11. 配置vlan 端口隔离功能onu 5/1/1vlan port_isolate 1vlan port_isolateexit12. 修改onu上的最大mac地址数限制数onu 5/1/1onu max-mac 2000exit13. 修改ONU上行默认带宽pon 5/1bandwidth class 2 .... 命令14. ONU第一次注册后，修改device name属性，保存ONU配置。
第一部分：TiNetS2000EI系列配置命令及说明（红色标识为一些常用命令）Username(1-32chars):adminPassword(1-16chars):******/登陆交换机，默认密码123456/ TiNet>enable/进入特权模式/TiNet#configureterminal/进入全局模式/TiNet(config)#1.T INET#terminallanguage/改变语言模式/例如：TINET#terminallanguageChinese/改成中文模式/ #clearstartup-config/清除配置，恢复出厂默设置/3.T iNet#copyrunning-configstartup-config/保存配置命令/4.T iNet#loadapplication下载应用程序configuration下载配置文件keyfile下载SSH密钥文件whole-bootrom下载全部的bootrom/设备升级命令/5.T iNet(config)#ipaddress/配置交换机IP地址/6.T iNet(config)show/show命令，后可以打问号/ShowipShowmacShowinterfaceShowvlan7.T iNet(config)#vlan3901/建立VLAN3901/TiNet(config-if-vlan)#switchportethernet0/1/把端口1加入该VLAN/TiNet(config)#ipvlan3901/定义管理vlan为3901 TiNet(config)#noipvlan1/删除默认管理VLAN1/8.T iNet(config)#vlan1001-1512/批量建立VLAN/9.T iNet(config-if-vlan)#switchportethernet0/2toethernet0/8ethernet0/11ethernet0/16/在某一VLAN中或者VLAN段中批量加入端口/10.TiNet(config-if-ethernet-0/16)#tagvlan1001,1112-1512,4000/端口下批量打tag/11.TiNet(config-if-ethernet-0/1)#switchportmodetrunk/改变端口模式，为trunk模式/12.TiNet(config-if-ethernet-0/1)#switchporttrunkallowedvlanall/端口为trunk模式，允许所有VLAN通过/13.TiNet(config-if-ethernet-0/2)#switchportaccessvlan1001/改变端口PVID/14.TiNet(config)#port-isolationethernetSTRING<3-4>端口号为槽端口号<0-2>/端口号<1-24>TiNet(config)#port-isolationethernet0/2toe0/16添加端口隔离下行端口成功./一步隔离，一条命令隔离除上行口以外所有端口/15.TiNet(config)#interfacerangeethernet0/2toethernet0/16/批量端口处理命令/16.TiNet(config-if-range)#bandwidth-controlegress出口带宽控制ingress入口带宽控制/端口限速命令/17.TiNet(config)#showutilizationinterface/实时查看端口流量占比/LinkUtilizationAveragesThuJan100:43:201970portlinkReceivePeakRxTransmitPeakTxStatuspkts/secpkts/secpkts/secpkts/sec================================================ ==================e0/1down0000e0/2down0000e0/3down0000e0/4down0000e0/5down0000e0/6down0000e0/7down0000e0/8down0000e0/9down0000e0/10down0000e0/11down0000e0/12down0000e0/13down0000e0/14down0000e0/15down0000e0/16down0000e1/1down0000====spacebar->togglescreenU->pageupD->pagedownCR->ex it====通过空格键来切换回车键结束查看18.TiNet(config)#usernamechange-passwo请输入您的登录密码:******请输入用户名(4--15位):admin请输入新口令(1--15位):********输入确认口令(1--15位):********用户admin密码修改成功。
/修改登陆密码/配置案例：小河区某小区格林耐特设备配置简要流程TiNet(config)#ipaddress/配置ip地址/ ConfigIPsuccessfully.TiNet(config)#showipSwitchconfigurationipobtained:MANUALipaddress:netmask:gateway:ManageVLAN:1MACaddress:00:0a:5a:11:ba:b8/查看交换机ip地址/TiNet(config)#exTiNet#terminallanguagechinese/更改语言模式为中文/TiNet(config)#vlan3901/建立vlan3901/TiNet(config-if-vlan)#switchportall/在vlan3901下添加端口/添加VLAN端口成功!TiNet(config)#ipaddressvlan3901/定义交换机管理vlan/配置管理VLAN成功!TiNet(config)#showip交换机的配置信息IP地址获得方式:MANUALIP地址:子网掩码:网关地址:管理VLAN:13901/此时管理vlan为1和3901/MAC地址:00:0a:5a:11:ba:b8TiNet(config)#noipaddressvlan1/删除交换机默认管理vlan1/删除管理VLAN成功!TiNet(config)#showip交换机的配置信息IP地址获得方式:MANUALIP地址:子网掩码:网关地址:管理VLAN:3901MAC地址:00:0a:5a:11:ba:b8/管理vlan已改为3901/TiNet(config)#interrangeethernet0/1toethernet0/16/批量进入端口1-16TiNet(config-if-range)#tagvlan3901/端口1-16tagvlan3901/ TiNet(config-if-range)#exTiNet(config)#vlan1001/建立vlan1001/TiNet(config-if-vlan)#switchportethernet0/1/vlan1001中加入端口1/添加VLAN端口成功!TiNet(config-if-vlan)#showvlan1001显示VLAN信息VLANID:1001VLANstatus:staticVLANmember:e0/1.Statictaggedports:StaticuntaggedPorts:e0/1.Dynamictaggedports:TiNet(config)#vlan1015-1030/批量建立vlan1015-1030/TiNet(config-if-vlan)#switchportethernet0/1ethernet0/16/vlan1015-1030加入端口1-16/添加VLAN端口成功!TiNet(config-if-vlan)#showvlan1015显示VLAN信息VLANID:1015VLANstatus:staticVLANmember:e0/1,e0/16.Statictaggedports:StaticuntaggedPorts:e0/1,e0/16.Dynamictaggedports:TiNet(config)#port-isolationethernet0/2toe0/16/端口2-16进行隔离，1口为上行口，未隔离/添加端口隔离下行端口成功.TiNet(config-if-ethernet-0/1)#switchportaccessaccess端口backup配置备份端口mode端口模式trunktrunk端口TiNet(config-if-ethernet-0/1)#switchportmodetrunk/更改端口1模式为trunk/TiNet(config-if-ethernet-0/1)#switchporttrunkallowedvlanall/允许所有vlan通过1口/TiNet(config-if-ethernet-0/1)#switchporttrunknativevlan3901/更改1口pvid为3901/TiNet(config-if-ethernet-0/1)#exTiNet(config)#showutilizationinterface/查看端口实时流量/LinkUtilizationAveragesThuJan100:24:371970 portlinkReceivePeakRxTransmitPeakTxStatuspkts/secpkts/secpkts/secpkts/sec======================================================= ===========e0/1down0000e0/2down0000e0/3down0000e0/4down0000e0/5down0000e0/6down0000e0/7down0000e0/8down0000e0/9down0000e0/10down0000e0/11down0000e0/12down0000e0/13down0000e0/14down0000e0/15down0000e0/16down0000e1/1down0000====spacebar->togglescreenU->pageupD->pagedownCR->exit= ===TiNet(config)#usernamechange-password/修改登录密码/请输入您的登录密码:******请输入用户名(4--15位):admin请输入新口令(1--15位):******输入确认口令(1--15位):******/用户admin密码修改成功/TiNet#copyrunning-configstartup-config/保存配置命令/第二部分：交换机实现telnet管理配置步骤第一步：配置规划好的交换机ip地址例：TiNet(config)#ipaddress/配置ip地址/ ConfigIPsuccessfully.TiNet(config)#showipSwitchconfigurationipobtained:MANUALipaddress:netmask:gateway:ManageVLAN:1MACaddress:00:0a:5a:11:ba:b8/查看交换机ip地址/第二步：建立规划好的管理vlan，把上行口加入到管理vlan中，然后删除默认的管理vlan1例：TiNet(config)#vlan3901/建立vlan3901/TiNet(config-if-vlan)#switchporte0/1/在vlan3901中添加端口1/添加VLAN端口成功!TiNet(config)#ipaddressvlan3901/定义交换机管理vlan/配置管理VLAN成功!TiNet(config)#showip交换机的配置信息IP地址获得方式:MANUALIP地址:子网掩码:网关地址:管理VLAN:13901/此时管理vlan为1和3901/MAC地址:00:0a:5a:11:ba:b8TiNet(config)#noipaddressvlan1/删除交换机默认管理vlan1/ 删除管理VLAN成功!第三步：进入上行口，给管理vlan打标例：TiNet(config)#interfaceethernet0/1/进入到上行口模式/ TiNet(config-if-ethernet-0/1)#tagvlan3901/打标/经过以上三个步骤，如果上层级联交换机配置无误，就可以远程telnet管理交换机。
