消防应急照明疏散指示系统设备安装一览表(范例)

消防应急疏散系统灯具的设置要求及参考规范1：集中电源集中控制型标志灯的基本设置：(1)语⾳灯：灯具尺⼨：350×160×20mm 功率：1W ⼯作电压;DC24V 应急时间：≧90min（安装⽅式：吊装、壁挂、吸顶）安装⾼度：吊装时灯具底边距地2.5m，明装时门框上⽅200mm处。

⼀、功能1.每套灯均带有独⽴地址编码；可通过主机远程控制实现亮灯、灭灯、频闪、语⾳提⽰功能；1.灯具⾃⾝24⼩时在线向主机主报运⾏状态：光源开路、短路；通讯线开路、短路；电源线开路、短路；2.带有中英⽂语⾳播放：“这⾥是安全出⼝”。

⼆.灯具安装位置1.设置于（⾸层或直接⾯向室外的楼层除外）楼梯的消防前室的门框上⽅。

2.⾸层或直接⾯向室外的楼层中，语⾳灯设置在直接⾯向室外的门框上⽅。

3.在避难层中，语⾳灯设置于进⼊避难区的门框上⽅。

（2）集中电源集中控制型出⼝灯灯具尺⼨壁挂式：350×160×20mm 功率：1W ⼯作电压;DC24V 应急时间：≧90min（安装⽅式：吊装、壁挂、吸顶）安装⾼度：吊装时灯具底边距地不⼤于2.5m，明装时门框上⽅200mm处。

⼀、功能1.每套灯均带有独⽴地址编码；可通过主机远程控制实现开灯、灭灯、频闪功能；2.灯具⾃⾝24⼩时在线向主机主报运⾏状态：光源开路、短路；通讯线开路、短路；电源线开路、短路。

⼆.灯具安装位置1.长度超过20⽶的房间门框上⽅应设置出⼝灯。

2.在疏散⾛道中的门框上⽅应设置出⼝灯。

3.⾸层或直接⾯向室外的楼层中，出⼝灯设置于楼梯⼝及楼梯的消防前室的门框上⽅。

4.在避难层中，出⼝灯设置于楼梯⼝及楼梯的消防前室门框上⽅。

（3）集中电源集中控制型单⾯单向灯：灯具尺⼨壁挂式：350×160×20mm 功率：1W ⼯作电压;DC24V 应急时间：≧90min （安装⽅式：吊装、壁挂、吸顶）安装⾼度：其灯具中⼼线距地1m线以下。

系统、设备所在报警、防护、防烟区域或保护的防护区域
设计文件规定的系统、设备的动作功能
联动触发条件和需启动输出模块的地址编号
调试单位
施工单位
监理单位
（公章）
项目负责人（签章）
年 月 日
（公章）
项目负责人（签章）
年 月 日
（公章）
项目负责人（签章）
年 月 日
表D. 0. 2应急照明控制器控制逻辑编程记录
编号：
工程名称
监理单位
调试单位施工Biblioteka 位设备名称规格、型号
现场设置部位
受控设备类型：☆集中电源、☆应急照明配电箱、☆照明灯、☆安全出口标志灯、
☆方向标志灯、☆楼层标志灯、☆多信息复合标志灯
受控制设备名称
供电设备编号、灯具地址
系统部件动作功能
逻辑关系指令语句

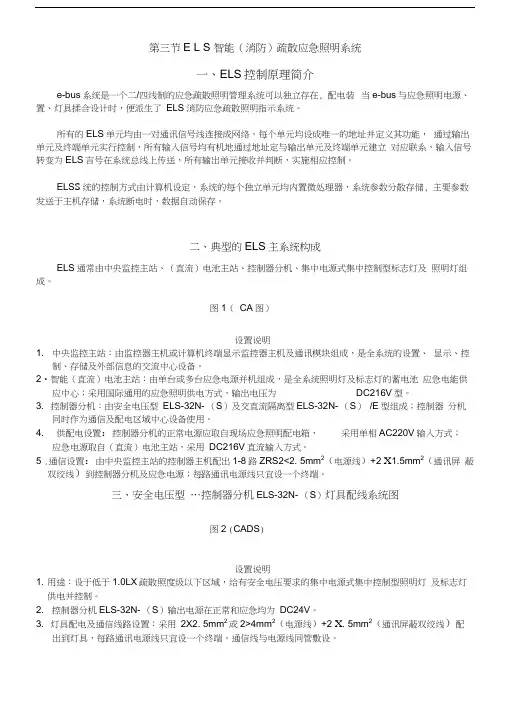

第三节E L S 智能（消防）疏散应急照明系统一、ELS控制原理简介e-bus系统是一个二/四线制的应急疏散照明管理系统可以独立存在, 配电装当e-bus与应急照明电源、置、灯具揉合设计时，便派生了ELS消防应急疏散照明指示系统。

所有的ELS单元均由一对通讯信号线连接成网络，每个单元均设成唯一的地址并定义其功能，通过输出单元及终端单元实行控制，所有输入信号均有机地通过地址定与输出单元及终端单元建立对应联系，输入信号转变为ELS言号在系统总线上传送，所有输出单元接收并判断，实施相应控制。

ELS S统的控制方式由计算机设定，系统的每个独立单元均内置微处理器，系统参数分散存储, 主要参数发送于主机存储，系统断电时，数据自动保存。

二、典型的ELS主系统构成ELS通常由中央监控主站、（直流）电池主站、控制器分机、集中电源式集中控制型标志灯及照明灯组成。

图1（CA图）设置说明1. 中央监控主站：由监控器主机或计算机终端显示监控器主机及通讯模块组成，是全系统的设置、显示、控制、存储及外部信息的交流中心设备。

2•智能（直流）电池主站：由单台或多台应急电源并机组成，是全系统照明灯及标志灯的蓄电池应急电能供应中心；采用国际通用的应急照明供电方式，输出电压为DC216V型。

3. 控制器分机：由安全电压型ELS-32N- （S）及交直流隔离型ELS-32N- （S）/E型组成；控制器分机同时作为通信及配电区域中心设备使用。

4. 供配电设置：控制器分机的正常电源应取自现场应急照明配电箱，采用单相AC220V输入方式；应急电源取自（直流）电池主站，采用DC216V直流输入方式。

5 .通信设置：由中央监控主站的控制器主机配出1-8路ZRS2<2. 5mm2（电源线）+2 X1.5mm2（通讯屏蔽双绞线）到控制器分机及应急电源；每路通讯电源线只宜设一个终端。

三、安全电压型…控制器分机ELS-32N- （S）灯具配线系统图图2 (CADS)设置说明1. 用途：设于低于1.0LX疏散照度级以下区域，给有安全电压要求的集中电源式集中控制型照明灯及标志灯供电并控制。

消防系统介绍及设备清单一、本单位消防系统包含：火灾自动报警系统、消防给水及消火栓系统、自动喷水灭火系统、气体灭火系统、应急照明及疏散指示系统、防火分隔系统、防排烟系统。

二、消防系统介绍：火灾自动报警系统：利用感烟探测器、感温探测器对我单位火情进行探测，当探测到火情时，起到自动报警的作用，给消防控制室发送报警信号；同时火灾自动报警控制器（联动型）联动声光警报器发出警报，联动消防广播对室内人员提醒疏散，联动防排烟系统启动对建筑物内进行排烟来保证人员疏散的安全性、启动机械送风系统保证楼梯间不进入烟雾。

消防给水及消火栓系统：为水系统提供符合规范要求的有压水。

当火灾发生时，消防泵启动保证水源的持续供给；利用室内消火栓，接上消防水带和消防水枪对现场进行灭火。

自动喷水灭火系统：平时处于准工作状态，湿式报警阀组供水侧和系统侧压力平衡，来保证湿式报警阀处于关闭状态。

喷淋管道充满符合规范要求的有压水。

当火灾发生时，当烟气浓度达到68℃时，闭式喷头破裂，喷出有一定压力的消防水进行灭火，同时湿式报警阀警铃报警、压力开关动作，消防喷淋泵启动为自动喷水灭火系统提供源源不断的消防水源。

气体灭火系统：用来保护楼层内和地下室重要的配电室和档案或者机房。

当火灾发生时，感烟探测器和感温灭火器发出报警信号，同时气体灭火主机发出联动信号、延时30S启动灭火气瓶的电磁阀，气体灭火气瓶打开喷出灭火气体对防护区进行灭火保护。

应急照明及疏散指示系统：应急照明灯具平时处于熄灭状态，疏散指示标志处于点亮状态（火灾发生时会被应急点亮、变得更亮），当火灾发生时、火灾自动报警系统切断正常照明的供电，此时应急照明灯具和疏散指示标志的电源被切断、靠蓄电池来供电、灯具被应急点亮为人员逃生疏散提供符合规范要求的照度。

防火分隔系统：起到隔烟阻火的作用。

本单位采用防烟楼梯间，因此疏散楼梯间前室安装乙级防火门。

此防火门属于常闭防火门，始终处于关闭状态，当火灾发生时、用来阻挡有毒有害烟气进入楼梯间，保证人员疏散的安全性。
