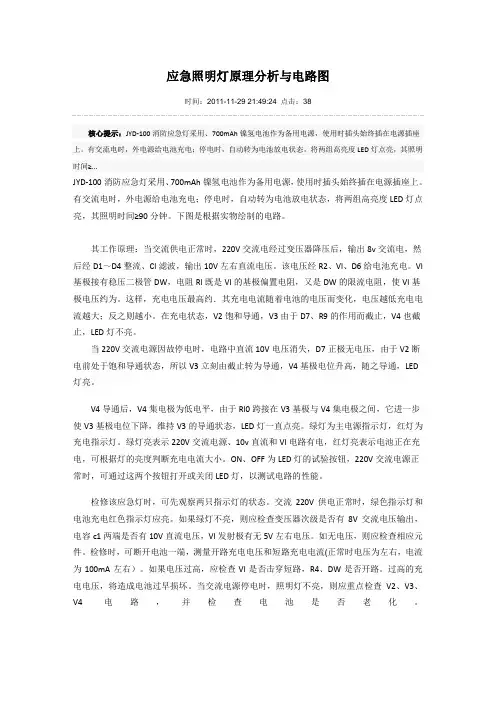

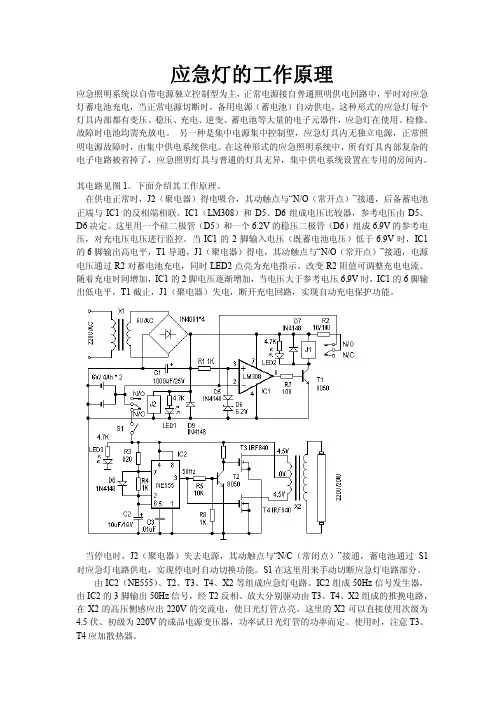

应急照明灯原理分析与电路图核心提示：JYD-100消防应急灯采用、700mAh镍氢电池作为备用电源，使用时插头始终插在电源插座上。
有交流电时，外电源给电池充电；停电时，自动转为电池放电状态，将两组高亮度LED灯点亮，其照明时间≥...JYD-100消防应急灯采用、700mAh镍氢电池作为备用电源，使用时插头始终插在电源插座上。
有交流电时，外电源给电池充电；停电时，自动转为电池放电状态，将两组高亮度LED灯点亮，其照明时间≥90分钟。
下图是根据实物绘制的电路。
其工作原理：当交流供电正常时，220V交流电经过变压器降压后，输出8v交流电，然后经D1～D4整流、Cl滤波，输出10V左右直流电压。
该电压经R2、Vl、D6给电池充电。
Vl 基极接有稳压二极管DW，电阻Rl既是Vl的基极偏置电阻，又是DW的限流电阻，使Vl基极电压约为。
这样，充电电压最高约．其充电电流随着电池的电压而变化，电压越低充电电流越大；反之则越小。
在充电状态，V2饱和导通，V3由于D7、R9的作用而截止，V4也截止，LED灯不亮。
当220V交流电源因故停电时，电路中直流10V电压消失，D7正极无电压，由于V2断电前处于饱和导通状态，所以V3立刻由截止转为导通，V4基极电位升高，随之导通，LED 灯亮。
V4导通后，V4集电极为低电平，由于Rl0跨接在V3基极与V4集电极之间，它进一步使V3基极电位下降，维持V3的导通状态，LED灯一直点亮。
绿灯为主电源指示灯，红灯为充电指示灯。
绿灯亮表示220V交流电源、10v直流和Vl电路有电，红灯亮表示电池正在充电，可根据灯的亮度判断充电电流大小。
ON、OFF为LED灯的试验按钮，220V交流电源正常时，可通过这两个按钮打开或关闭LED灯，以测试电路的性能。
检修该应急灯时，可先观察两只指示灯的状态。
交流220V供电正常时，绿色指示灯和电池充电红色指示灯应亮。
如果绿灯不亮，则应检查变压器次级是否有8V交流电压输出，电容c1两端是否有10V直流电压，Vl发射极有无5V左右电压。
应急照明供电及接线（图析）对于大部分刚接触建筑电气设计的工作者来说，应急照明的强启原理一直都是很头疼的问题。
由于不知道应急照明的强启原理，所以，应急灯具应该用多少根线，其实也就无从谈起。
打开住小帮，查看更多图片下面以文字和图片结合的方式来说明应急灯怎么接线的！1、先将应急照明分类：a、按控制方式不同分为：无控制，就地控制，集中控制；b、按灯具点亮时间不同分为：常亮（如疏散方向指示灯和安全出口标志灯），火灾或停电时才亮（如双头灯）；c、按强启方式不同分为：消防控制室信号强启，充电检测线失电后自带电池供电强启；d、按是否自带电池：自带电池，不自带电池；e、按灯具所具有的光源个数不同分为：含有正常光源和应急光源的应急灯具，只含有应急光源的应急灯具。
2、应急灯具的接线：我们先来讲只含有应急光源且自带电池的应急灯具，即只含有一个光源。
从应急灯具接出来的线最多的情况有4根，一根照明线，一根充电/检测线，一根N线，一根PE线，如下图：充电/检测线一端接市电，另一端接应急灯具的自带电池。
顾名思义，这根线有双重作用，在市电保持有电的状态下，此线用作给应急灯具的自带电池充电，在市电失电的情况下，通过检测线，将市电的零压信号传送给自带电池，由自带电池供电给应急灯具，从而应急灯具点亮，达到启动应急灯具的作用。
这是应急灯具在充电/检测线失电后自带电池供电的强启方式。
为保证给应急灯具的自带电池充电，这根线一般情况下都是接通的，即有电状态。
平时/强启照明线的作用是：在非应急状态下，我们可以将此应急灯具作为普通灯看待和使用。
非应急状态下，与双控开关S静触头1连接的导线处于有电状态，与双控开关S静触头2连接的导线处于失电状态。
双控开关S（此双控开关非应急状态下其实是一个单联单控开关）可以实现此应急灯具的点亮和熄灭，打到静触头1时应急灯具点亮，静触头2时应急灯具熄灭。
在应急状态下且市电有电的情况下，与双控开关S静触头1、2连接的导线都处于有电状态，这根线会实现应急灯具的强启，这是消防控制室信号强启方式。
应急照明灯原理分析与电路图核心提示：JYD-100消防应急灯采用、700mAh镍氢电池作为备用电源，使用时插头始终插在电源插座上。
有交流电时，外电源给电池充电；停电时，自动转为电池放电状态，将两组高亮度LED灯点亮，其照明时间≥...JYD-100消防应急灯采用、700mAh镍氢电池作为备用电源，使用时插头始终插在电源插座上。
有交流电时，外电源给电池充电；停电时，自动转为电池放电状态，将两组高亮度LED灯点亮，其照明时间≥90分钟。
下图是根据实物绘制的电路。
其工作原理：当交流供电正常时，220V交流电经过变压器降压后，输出8v交流电，然后经D1～D4整流、Cl滤波，输出10V左右直流电压。
该电压经R2、Vl、D6给电池充电。
Vl 基极接有稳压二极管DW，电阻Rl既是Vl的基极偏置电阻，又是DW的限流电阻，使Vl基极电压约为。
这样，充电电压最高约．其充电电流随着电池的电压而变化，电压越低充电电流越大；反之则越小。
在充电状态，V2饱和导通，V3由于D7、R9的作用而截止，V4也截止，LED灯不亮。
当220V交流电源因故停电时，电路中直流10V电压消失，D7正极无电压，由于V2断电前处于饱和导通状态，所以V3立刻由截止转为导通，V4基极电位升高，随之导通，LED 灯亮。
V4导通后，V4集电极为低电平，由于Rl0跨接在V3基极与V4集电极之间，它进一步使V3基极电位下降，维持V3的导通状态，LED灯一直点亮。
绿灯为主电源指示灯，红灯为充电指示灯。
绿灯亮表示220V交流电源、10v直流和Vl电路有电，红灯亮表示电池正在充电，可根据灯的亮度判断充电电流大小。
ON、OFF为LED灯的试验按钮，220V交流电源正常时，可通过这两个按钮打开或关闭LED灯，以测试电路的性能。
检修该应急灯时，可先观察两只指示灯的状态。
交流220V供电正常时，绿色指示灯和电池充电红色指示灯应亮。
如果绿灯不亮，则应检查变压器次级是否有8V交流电压输出，电容c1两端是否有10V直流电压，Vl发射极有无5V左右电压。
浅谈消防应急照明系统（图表）
摘要：消防应急照明系统主要包括事故应急照明、应急出口标志及指示灯，是在发生火灾时正常照明电源切断后，引导被困人员疏散或展开灭火救援行动而设置的。
但在日常的检查中发现,单位在消防应急灯具的选型、安装和使用过程中存在着许多问题。
应此，合理选择应急照明系统供电控制方式、接线方式，做好日常维护工作，直接影响到消防应急照明
系统作用的发挥。
一、合理选择应急照明系统供电控制方式
国内目前使用的应急照明系统以自带电源独立控制型为主，正常电源接自普通照明供电回路中，平时对应急灯蓄电池充电，当正常电源切断时，备用电源（蓄电池）自动供电。
这种形式的应急灯每个灯具内部都有变压、稳压、充电、逆变、蓄电池等大量的电子元器件，应急灯在使用、检修、故障时电池均需充放电。
另一种是集中电源集中控制型，应急灯具内无独立电源，正常照明电源故障时，由集中供电系统供电。
在这种形式的应急照明系统中，所有灯具内部复杂的电子电路被省掉了，应急照明灯具与普通的灯具无异，集中供电系统设
置在专用的房间内。
与自带电源独立控制型应急灯具相比，集中电源集中控制型应急灯具有便于集中管理、用户自查、消防监督检查、延长灯具寿命、提高应急疏散效能等优点,系统可靠性好、使用寿命长、维护与管理方便、系统价格低。
但是集中电源集中控制型应急灯具由于每个应急灯具内没有备用电源（蓄电池），若供电线路发生故障，则会直接影响到应急照明系统的正常运行，所以对其供电线路敷设有特殊的防火要求。
而自带电源独立控制型应急灯具因为在每个应急灯具内都带有备用电源（蓄电池），所以对供电线路没有特殊的要求，供电线路故障并不会影响到备用电源发生作用。
应急灯发生故障时一般也只影响该灯具本身，对整个系统影响不大。
在选择应急照明灯时，应根据具体情况合理选择应急照明系统。
一般来说，新建工程或设有消防控制室的工程，应尽量在建设过程中统一布线，选用集中电源集中控制型应急照明；对于小型场所、后期整改或二次装潢改造的工程应选用自带电源独立控制型应
急照明。
二、应急灯接线时应注意的问题
（一）应急灯常用的几种接线方式在日常监督检查中发现，由于接线方式错误导致应急照明灯具不能正常使用的情况很普遍。
常见的应急照明接线方式有六种，
（二）注意事项
1.对各种接线方式的特点要准确掌握，以免盲目接线，起不了应有作用；
2.应急照明如果做为平时照明的一部分，应采用三线式可控接法。
3.对于多层公共建筑，如果没有设置消控中心，各个部位的应急照明灯具可以采用加就
地开关控制(单灯单控或多灯控制)或配电箱内集中控制的三线式接法。
4.有消防控制中心的工程，为了满足当火灾发生时，消控中心能开通火灾层和相关层消
防应急照明的要求，应采用图(五)、(六)的接线方式。
三、应急灯的安装和维护
1、在工程设计中，为了方便平时维护与管理，消防应急照明最好按层以专用馈电回路
供电。
2、为保证消防应急照明供电电源的可靠，有条件的应由变电所的低压应急母线段供电，
即当用柴油发电机组做应急电源时，只要发电机投入使用，它就有电继续保证供电。
3、在火灾状态下，靠近地面的烟少、氧气多，人疏散的本能反应是弯腰或匍匐前进，
因而局部高照度照明比高位
安装带来的均匀照度更为有效。
所以应提倡低位安装，即在靠近地面或在地面高度上提供疏
散应急照明。
4、应急灯均以放电状态出厂，使用前必须进行20 小时的充电，才可进行放电。
5、使用中的应急灯具应定期进行性能检查，每半个月或一个月通过连续开关试验，以
检查电路转换及电池的应急功能，并进行放电，以延长电池使用寿命。
6、做好配电线路的防火保护，暗敷时敷设在非燃烧体结构内，保护层厚度不小于30mm；明敷时穿金属管，并在钢管外面刷防火涂料或采用其它防火措施；线路采用防火电缆或耐火
电缆、电线。
参考文献：
蒋永琨《中国消防工程手册》
李天荣《建筑消防设备工程》
公安部消防局《公安消防监督员业务培训教材》
