信锐AC6200Sundray基础配置操作手册信锐AC6200 Sundray基础配置操作手册序言感谢您选择信锐AC6200 Sundray产品作为您的网络设备。
本操作手册将为您提供关于该产品的基础配置说明。
在阅读本手册之前，请确保您已经正确安装了设备并连接到网络。
一、产品概述信锐AC6200 Sundray是一款高性能的企业级路由器，具有强大的数据包处理能力和丰富的网络功能。
它可以提供稳定可靠的网络连接，并支持多种安全策略和管理功能。
二、硬件连接1. 电源连接：将适配器插头插入设备的电源接口，并将适配器的另一端插入电源插座。
2. 网络连接：将设备的WAN端口与网络中的宽带接入设备连接，并使用网线将设备的LAN端口与计算机、交换机等终端设备连接。
三、登录设备1. 打开您的计算机，并确保计算机与设备连接正常。
2. 打开您的浏览器，输入设备的默认IP地址（一般为192.168.1.1）并按下回车键。
3. 在弹出的登录界面中，输入默认的用户名和密码（一般为admin/admin），然后点击“登录”按钮。
4. 如果输入的用户名和密码正确，您将成功登录到设备的管理界面。
四、基本配置1. 网络设置a. 在管理界面上方的菜单栏中选择“网络设置”选项。
b. 在网络设置页面中，根据您的网络环境进行配置。
您可以设置网络接口类型、IP地址、子网掩码、网关等参数。
c. 配置完成后，点击“保存”按钮，设备将会重新进行网络配置。
请留意此时设备可能会断开与您的计算机的连接。
2. 无线设置a. 在管理界面上方的菜单栏中选择“无线设置”选项。
b. 在无线设置页面中，您可以为无线网络设置名称、加密方式、密码等参数。
确保设置的参数符合您的安全需求。
c. 配置完成后，点击“保存”按钮，设备将会重新进行无线网络配置。
请注意此时无线网络可能会断开，您需要重新连接到您的无线网络。
3. 安全设置a. 在管理界面上方的菜单栏中选择“安全设置”选项。
配置手册集客网关AC V3文档版本：V1.0版权声明copyright©2018集客科技保留对本文档及本声明的一切权利。
未得到集客科技的书面许可，任何单位和个人不得以任何方式或形式对本文档的部分内容或全部进行复制、摘录、备份、修改、传播、翻译成其他语言、将其全部或部分用于商业用途。
GECOOS为集客科技的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
免责声明您所购买的产品、服务或特性等应受商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，集客科技对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
集客科技保留在没有任何通知或者提示的情况下对文档内容进行修改的权利。
本手册仅作为使用指导。
集客科技在编写本手册时已尽力保证其内容准确可靠，但并不确保手册内容完全没有错误或遗漏，本手册中的所有信息也不构成任何明示或暗示的担保。
感谢您选择我们的产品！阅读此说明书有益于配置、管理和维护本产品，祝您使用愉快！读者对象本书适合下列人员阅读●网络工程师●技术推广人员●网络管理员技术支持●集客科技官方网站：●●QQ交流群：53177852●集客科技技术支持与反馈信箱：*****************本书约定●本手册部分举例的显示信息中可能含有其它产品系列的内容（如产品型号、描述等），具体显示信息请以实际使用的设备信息为准。
●本手册所说的网关是指“集客网关AC”。
1默认参数 (8)2网关设置 (8)2.1网关登录 (8)2.1.1控制台登录管理 (8)2.1.2WEB登录管理 (9)2.1.3网口绑定 (9)2.1.4DNS参数 (10)2.1.5内网设置 (11)2.1.6VLAN管理 (12)2.1.7PPTP客户端 (12)2.1.8网口状态 (13)2.2AC控制器 (13)2.2.1基本设置 (14)2.2.2模板列表 (14)2.2.3无线AP列表 (15)2.2.４接入点列表 (16)2.2.５用户列表 (17)2.2.６黑白名单 (17)2.2.７状态统计 (18)2.3热点运营 (18)2.3.1基础设置 (18)2.3.3黑名单MAC (19)2.3.4认证列表 (20)2.3.5认证日志 (20)2.4路由管理 (21)2.4.1静态路由 (21)2.4.2多线路由 (21)2.4.3默认路由 (22)2.5应用服务 (23)2.5.1DHCP服务 (23)2.5.2DNS代理 (24)2.5.3动态DNS (25)2.6访问控制 (25)2.6.1IPMAC绑定 (25)2.6.2端口映射 (26)2.6.3NET转换 (26)2.6.4单机限速 (27)2.7系统管理 (27)2.7.1系统管理 (27)2.7.2备份修复 (28)2.7.3升级管理 (28)2.7.4重启关机 (29)2.8系统工具 (30)2.8.1PING测试 (30)2.8.2子网计算 (30)2.8.3网络抓包 (31)2.8.4日志分析 (31)2.8.5系统注册 (32)2.9状态监控 (32)2.9.1主机监控 (32)概述集客网关AC：集路由、AP管理、营销认证、流量控制等功能为一体智能网关。
基本网络配置目录1.管理口登入设备 (3)2.配置接口地址、静态路由、DNS已经vlan接口地址 (4)3.激活AP (8)4.配置无线网络 (9)注：控制器的基本网络配置与硬件以及软件版本无关，不同版本界面有所不同，但是配置方法都是一致的。
1.管理口登入设备设备出厂是没有任何配置的，需要用管理口登入并进行基本的网络配置管理口地址：10.10.252.252/24为了登入设备，需要将自己的本地网卡地址配置为10.252.252.25掩码255.255.255.0网关地址和dns可以不填，然后打开网页，在地址栏输入https://10.252.252.252，登入的账号密码均为admin。
图（1）图（2）2.配置接口地址、静态路由、DNS已经vlan接口地址将eth1口接在内网交换机上接口配置为三层接口，并配置一个内网地址，eth2接口配置为二层口access vlan1，如图（3）的示例：图（3）1）核心交换机地址为192.200.4.254，eth1配置一个与核心相同网段的ip地址192.200.4.842）配置静态路由和DNS3）eth2口接poe交换机，vlan接口配置为access vlan1，并配置vlan1的接口地址和DHCP 服务器，这个DHCP服务用来给AP分配IP地址；在配置一个access vlan2，供终端连接无线时使用Ping百度，1received表示控制器已经可以正常访问公网3.激活AP这边可以看到AP获取到地址是192.168.1.2，是vlan1网段的，激活的时候配置控制器ip地址为192.168.1.1激活之后在线用户这边可以看到AP已经上线（激活AP有时需要一段时间，因为AP要同步和控制器相同的版本，再次期间AP都是属于离线状态的）4.配置无线网络设置无线网络名称设置无线网络接入密码设置终端使用的地址段，用我们刚刚配置的vlan2。
华硕路由器ac2200使用说明书1.将华硕路由器ac2200通过有线方式连接好后，在IE输入192.168.1.1，用户名和密码默认为admin，确定之后进入以上设置界面。
打开界面以后通常都会弹出一个设置向导的小页面，如果有一定经验的用户都会勾上“下次登录不再自动弹出向导”来直接进行其它各项细致的设置。
不过本人建议一般普通用户按下一步进行简单的向导设置，方便简单。
点击下一步来进行简单的安装设置。
2.通常ASDL拨号上网用户选择第一项PPPoE来进行下一步设置。
但是如果你是局域网内或者通过其它特殊网络连接(如视讯宽带、通过其它电脑上网之类)可以选择以下两项“以太网宽带”来进行下一步设置。
这里先说明一下adsl拨号上网设置，以下两项在后面都将会进行说明。
到ADSL拨号上网的帐号和口令输入界面，按照字面的提示输入用户在网络服务提供商所提供的上网帐号和密码然后直接按下一步。
3.接下来可以看到有无线状态、SSID、频段、模式这四项参数。
检测不到无线信号的用户留意一下自己的路由器无线状态是否开启。
SSID这一项用户可以根据自己的爱好来修改添加，这一项只是在无线连接的时候搜索连接设备后可以容易分别需要连接设备的识别名称而已。
另外在频段这一项我们拉下来可以看到有13个数字选择，这里的设置只是你路由的无线信号频段，如果你附近有多台无线路由的话你可以在这里设置使用其它频段来避免一些无线连接上的冲突。
接着模式这一选项拉下来我们可以看到华硕路由器ac2200无线路由的几个基本无线连接工作模式，11Mbps(802.11b)最大工作速率为11Mbps;54Mbps(802.11g)最大工作速率为54Mbps，也向下兼容11Mbps。
(在华硕路由器ac2200无线路由产品里还有一些速展系列独有的108Mbps工作模式)。
4.接下来的高级设置我会简单的介绍一下每个设置选项的页面和设置参数。
首先这里是第一个选项运行状态。
刚才我们对华硕路由器ac2200无线路由的设置都反映在上面，如果你是ADSL拨号上网用户你在这里的页面按连接就可以直接连上网络，如果你是以太网宽带用户则通过动态IP或固定IP连接上网，这里也会出现相应的信息。

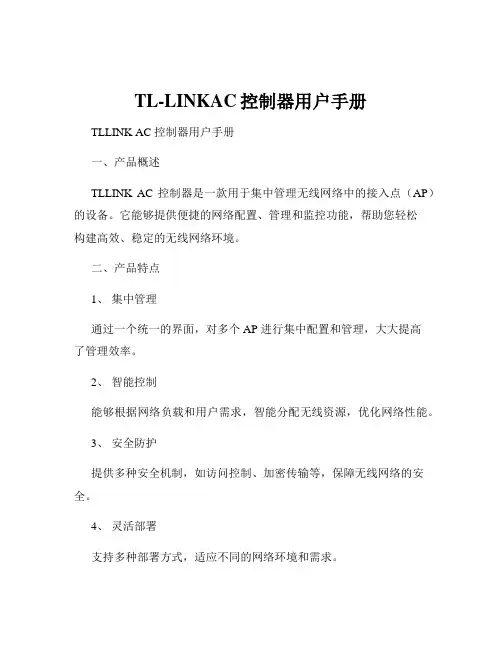

TL-LINKAC控制器用户手册TLLINK AC 控制器用户手册一、产品概述TLLINK AC 控制器是一款用于集中管理无线网络中的接入点（AP）的设备。
它能够提供便捷的网络配置、管理和监控功能，帮助您轻松构建高效、稳定的无线网络环境。
二、产品特点1、集中管理通过一个统一的界面，对多个 AP 进行集中配置和管理，大大提高了管理效率。
2、智能控制能够根据网络负载和用户需求，智能分配无线资源，优化网络性能。
3、安全防护提供多种安全机制，如访问控制、加密传输等，保障无线网络的安全。
4、灵活部署支持多种部署方式，适应不同的网络环境和需求。
三、设备外观与接口1、前面板通常包括指示灯，用于显示设备的工作状态，如电源、网络连接等。
2、后面板（1）电源接口：用于连接电源适配器。
（2）以太网接口：用于连接网络设备，如交换机。
四、安装与连接1、选择合适的安装位置确保设备通风良好，远离强电磁干扰源。
2、连接电源将电源适配器插入设备的电源接口，并接通电源。
3、连接网络使用网线将 AC 控制器的以太网接口连接到交换机或路由器。
五、登录与配置1、打开浏览器在浏览器地址栏中输入 AC 控制器的默认 IP 地址（通常在设备背面的标签上标明）。
2、登录界面输入默认的用户名和密码（同样在设备背面的标签上），登录到AC 控制器的管理界面。
3、基本设置（1）修改登录密码为了保障设备安全，建议您在首次登录后修改默认密码。
（2）设置设备名称和时区根据实际情况，为设备设置一个易于识别的名称，并选择正确的时区。
六、AP 管理1、发现 APAC 控制器会自动搜索网络中的 TLLINK AP，并将其显示在管理界面中。
2、添加 AP如果有新的 AP 需要添加，可以手动输入 AP 的 MAC 地址或通过扫描二维码的方式进行添加。
3、配置 AP（1）设置无线参数包括 SSID（无线网络名称）、加密方式、密码等。
（2）调整信道和功率优化无线网络的覆盖范围和信号质量。

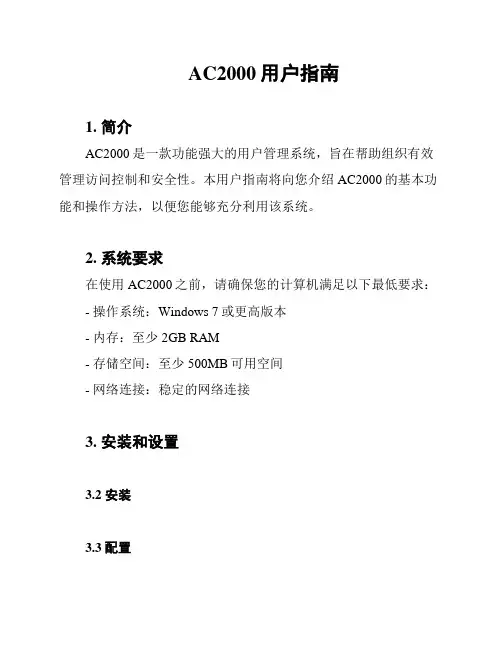

AC2000用户指南1. 简介AC2000是一款功能强大的用户管理系统，旨在帮助组织有效管理访问控制和安全性。
本用户指南将向您介绍AC2000的基本功能和操作方法，以便您能够充分利用该系统。
2. 系统要求在使用AC2000之前，请确保您的计算机满足以下最低要求：- 操作系统：Windows 7或更高版本- 内存：至少2GB RAM- 存储空间：至少500MB可用空间- 网络连接：稳定的网络连接3. 安装和设置3.2 安装3.3 配置安装完成后，您需要进行系统配置以确保AC2000能够正常运行。
在系统设置中，您可以设置用户权限、访问规则、安全性等。
请仔细阅读系统文档以了解各项设置的功能和影响。
4. 使用AC2000在配置完毕后，您可以开始使用AC2000进行用户管理和安全控制。
以下是AC2000的基本操作方法和功能：4.1 添加用户您可以通过AC2000添加用户，并为他们分配相应的权限。
在用户管理界面，点击“添加用户”按钮，并填写相关信息，如用户名、密码、访问权限等。
4.2 用户访问控制AC2000允许您设置不同的访问规则和安全策略。
您可以为每个用户或用户组分配特定的门禁权限，以控制他们对不同区域或设备的访问。
4.3 日志和报告AC2000可以记录用户的访问记录，并生成详细的日志和报告。
您可以随时查看用户的访问历史、尝试次数等信息，以便及时发现潜在的安全问题。
4.4 系统维护定期进行系统维护和升级是保证AC2000正常运行的重要步骤。
请按照系统文档中的说明进行维护操作，并确保您及时更新系统以获取最新的功能和安全性修复。
5. 常见问题解答5.1 如何重置用户密码？在用户管理界面，选择要重置密码的用户，并点击“重置密码”按钮。
系统将生成一个新的密码并通知用户。
5.2 如何添加新的访问区域？在系统设置中，选择“访问区域管理”选项，并点击“添加区域”按钮。
按照提示填写相关信息，并保存设置。
5.3 如何限制用户的访问时间？在用户管理界面，选择要设置访问时间限制的用户，并点击“访问时间控制”选项。

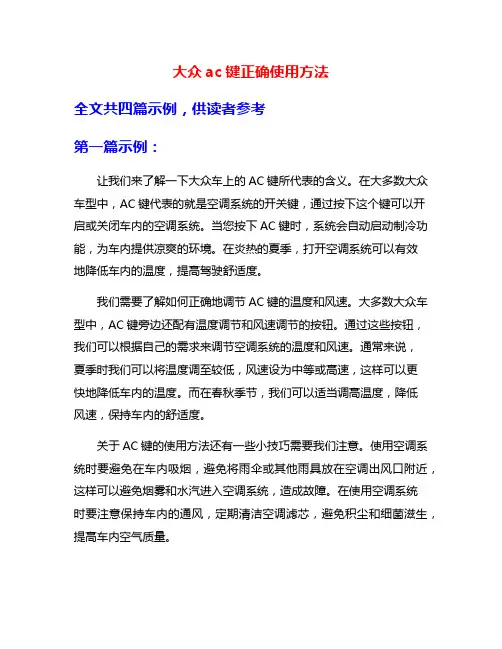

大众ac键正确使用方法全文共四篇示例，供读者参考第一篇示例：让我们来了解一下大众车上的AC键所代表的含义。
在大多数大众车型中，AC键代表的就是空调系统的开关键，通过按下这个键可以开启或关闭车内的空调系统。
当您按下AC键时，系统会自动启动制冷功能，为车内提供凉爽的环境。
在炎热的夏季，打开空调系统可以有效地降低车内的温度，提高驾驶舒适度。
我们需要了解如何正确地调节AC键的温度和风速。
大多数大众车型中，AC键旁边还配有温度调节和风速调节的按钮。
通过这些按钮，我们可以根据自己的需求来调节空调系统的温度和风速。
通常来说，夏季时我们可以将温度调至较低，风速设为中等或高速，这样可以更快地降低车内的温度。
而在春秋季节，我们可以适当调高温度，降低风速，保持车内的舒适度。
关于AC键的使用方法还有一些小技巧需要我们注意。
使用空调系统时要避免在车内吸烟，避免将雨伞或其他雨具放在空调出风口附近，这样可以避免烟雾和水汽进入空调系统，造成故障。
在使用空调系统时要注意保持车内的通风，定期清洁空调滤芯，避免积尘和细菌滋生，提高车内空气质量。
正确使用大众AC键是非常重要的。
通过了解AC键的含义和功能，掌握温度和风速的调节方法，以及注意使用技巧，我们可以更好地享受车内的凉爽环境，保持驾驶舒适度。
希望通过这篇文章的介绍，您能更好地掌握大众AC键的正确使用方法，为驾驶生活带来更多的便利和舒适。
祝您驾驶愉快！第二篇示例：要正确使用大众AC键，首先要确保空调电源开关已打开。
在大多数家用空调中，空调电源开关通常位于室内机的控制面板上，通过按下或拨动电源开关，可以将空调的电源打开或关闭。
在使用空调时，首先要确保电源开关已打开，否则即使按下大众AC键也无法启动空调。
在打开空调电源开关后，还需要确认室内机和室外机之间的连接线是否已正确连接，以确保空调正常运行。
要正确使用大众AC键，需要了解大众AC键的具体功能和操作方法。
在一般的家用空调中，大众AC键通常用来控制空调的运行模式和温度设定。
