地源热泵钻孔井施工工艺和施工安排

地源热泵技术施工流程一、施工前的准备。

要进行地源热泵技术施工呀，那施工前的准备可不能马虎。

这就像是打仗之前要把武器都准备好一样呢。

场地的勘察是超级重要的。

施工人员得像探险家一样，把施工场地仔仔细细地查看一遍。

要看看土壤的类型，是松软的沙质土，还是比较紧实的黏土呢？不同的土壤类型对后续的施工可有很大影响哦。

就好比你要给不同性格的小动物搭窝，那方法肯定不一样呀。

还要了解地下水位的高低，要是地下水太调皮，老是跑来跑去，也会给施工添不少麻烦的。

设备的选型也是个关键事儿。

得根据建筑物的面积大小、冷热需求这些来挑选合适的地源热泵设备。

这就像给人挑衣服，得合身才行。

要是选小了，到时候制冷制热不给力，那可就糟心了；选大了呢，又有点浪费资源，多花冤枉钱。

而且呀，各种设备的质量得好好把关，可不能让那些质量不过关的设备混进来，就像不能让坏苹果混进好苹果堆里一样。

施工图纸也得反复研究。

施工人员得像研究藏宝图一样，把每一个细节都琢磨透。

看看那些管道的走向、热泵机组的安装位置等等，都得清清楚楚的。

要是在施工的时候才发现图纸看错了，那就像开着车突然发现走错路了一样，得费好大的劲儿才能绕回来呢。

二、钻孔工程。

接下来就是钻孔工程啦。

这可是个很有技术含量的活儿呢。

钻孔的深度和直径都有严格要求。

一般来说，深度要根据地质情况和设计要求来确定。

如果钻得太浅，可能就达不到预期的换热效果；钻得太深呢，又会增加成本，还可能会碰到一些意想不到的麻烦，比如钻到硬石头上，那钻孔设备可就要受苦啦。

直径也是一样，太大或者太小都不行。

这就像给树挖坑种树，坑太大或者太小，树都长不好呢。

在钻孔的时候，要注意钻孔的垂直度。

如果钻歪了，就像盖房子地基没打好一样，后续的管道安装就会有问题。

想象一下，管道歪歪扭扭的，就像小朋友画的歪歪扭扭的线条，肯定不能好好工作啦。

而且，钻孔过程中产生的土屑要及时清理，可不能让它们在孔里捣乱，影响管道的安装。

三、管道安装。

管道安装可是地源热泵施工中的重要环节哦。

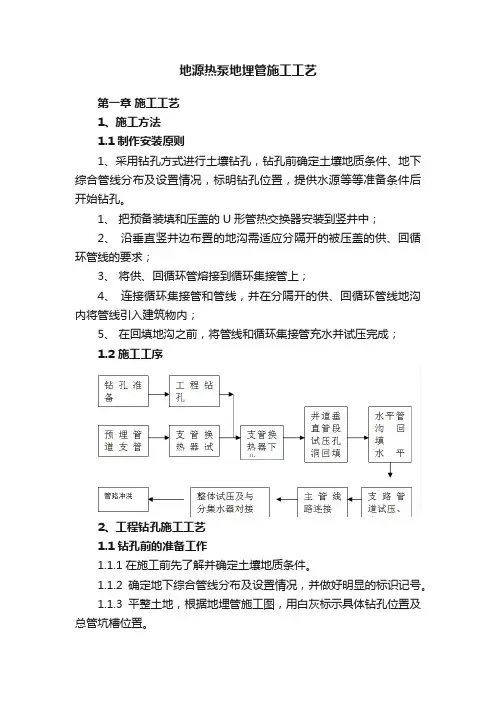

地源热泵地埋管施工工艺第一章施工工艺1、施工方法1.1制作安装原则1、采用钻孔方式进行土壤钻孔，钻孔前确定土壤地质条件、地下综合管线分布及设置情况，标明钻孔位置，提供水源等等准备条件后开始钻孔。

1、把预备装填和压盖的U形管热交换器安装到竖井中；2、沿垂直竖井边布置的地沟需适应分隔开的被压盖的供、回循环管线的要求；3、将供、回循环管熔接到循环集接管上；4、连接循环集接管和管线，并在分隔开的供、回循环管线地沟内将管线引入建筑物内；5、在回填地沟之前，将管线和循环集接管充水并试压完成；1.2 施工工序2、工程钻孔施工工艺1.1钻孔前的准备工作1.1.1在施工前先了解并确定土壤地质条件。

1.1.2确定地下综合管线分布及设置情况，并做好明显的标识记号。

1.1.3平整土地，根据地埋管施工图，用白灰标示具体钻孔位置及总管坑槽位置。

1.1.4确定钻孔支架打设位置。

1.1.5确定钻孔机械电源容量及供给情况。

1.1.6提供水源至钻孔现场。

1.2工程钻孔1.2.1、根据工程情况确定钻孔的位置，钻孔直径不小于150mm。

钻孔深度以设计要求为准。

1.2.2、每钻完一孔前，套管必须组装好，施钻完毕应尽快将套管放入钻孔中，并立即将水充满套管，以防孔内积水使套管脱离孔底上浮，达不到预定埋设深度。

1.2.3在泥浆或空气旋转钻孔方式中，应沿钻管内部送入高压空气、水、或泥浆，并沿着钻杆的外侧将钻屑送回地面。

取出的土壤放入泥浆池中可用作灌浆材料或将其运离作业现场。

钻孔过程中产生的泥浆水从钻孔位置冒出地面，在施工前应制订好排水措施，可顺地势挖出排水沟，并在沟的末端挖一个泥浆池，钻孔过程中产生的泥浆在泥浆池中沉淀，作为回填物使用。

应注意在各个将要放置钻机的位置不能开挖排水沟或连接各个垂直埋管的水平管沟，防止开挖的管沟被钻机压塌。

3、U管换热器预制、施工要求3.1、管道连接采用热熔焊接方式，焊接口必须符合施工规范，注意压接宽度；3.2、PE管的制作要求：PE管的连接可采用专用的热熔设备进行热熔连接（热熔承插连接、热熔对焊连接），与金属管道连接应采用法兰连接。

地源热泵机组安装施工方案一、施工前准备现场勘查：对地源热泵机组安装地点进行详细勘查，了解地质构造、地下水位、土壤类型等基本信息，为后续设计提供参考。

资料收集：收集相关的地质报告、气象数据、电力供应情况等技术资料，以便合理规划和设计。

方案评审：组织专家对施工方案进行评审，确保方案的科学性和可行性。

二、方案设计井位设计：根据勘查结果，合理规划井位布局，确保地热井之间的间距和数量满足设计要求。

系统设计：根据地热井的参数和建筑物的用能需求，设计合理的热泵机组和系统配置。

三、地热井施工钻井施工：按照设计好的井位进行钻井作业，确保井径、井深等参数符合设计要求。

井管安装：在井内安装U型换热管，确保安装牢固、密封性好。

四、井场设备安装热泵机组安装：按照设计要求，在指定位置安装热泵机组，确保机组平稳、安全。

辅助设备安装：安装循环泵、阀门、过滤器等辅助设备，确保各设备之间的连接正确、紧固。

五、管道敷设冷热水管道敷设：根据系统设计方案，敷设冷热水管道，确保管道走向合理、固定牢靠。

保温层施工：对管道进行保温处理，以减少热量损失。

六、设备连接管道连接：使用专用接头和密封材料，将各管道连接成完整的循环系统。

电气连接：按照电气图纸进行电缆敷设和设备电气连接，确保系统安全、稳定运行。

七、系统调试单机调试：对热泵机组和各辅助设备进行单机调试，确保各设备运行正常。

系统联调：对整个系统进行联调，检查各设备之间的配合情况，确保系统整体性能达到设计要求。

八、系统验收性能测试：对系统进行性能测试，包括制热量、制冷量、能效比等关键指标，确保系统性能达标。

安全检查：对系统的安全性能进行检查，包括电气安全、管道密封性等方面，确保系统安全可靠。

通过以上八个步骤的详细规划和实施，可以确保地源热泵机组的安装施工顺利进行，为后续的建筑节能和环保工作奠定坚实的基础。

地源热泵工程施工流程和打井注意问题地源热泵工程施工流程：1、测量、放线及钻机就位钻孔测量定位采用索佳SET210K全站仪进行测量定位及孔口标高，并用木桩做好醒目标示。

潜孔钻机就位后，钻杆中心必须与孔位在一条垂线上，钻机找平后四腿支稳，确保钻机水平。

启动空压机，待机上仪表处于正常工况后方可拧动开关送气，管路连接处不得有漏气现象。

2、开孔本工程施工场地内上部覆盖层较厚杂填土，采用Ф180冲击钻头开孔至基岩，下Ф168套管，换用Ф140潜孔冲击器钻进。

钻孔直径为140mm，钻孔深度82m。

3、成孔工艺采用液压潜孔锤钻机，高压空气作为钻进动力和排渣手段。

钻进参数：空气压力13-16MPa；钻机转速75-100rpm；风量15m3/mm；钻头压力15.6KN，压力过大易造成孔斜，导致安装竖直地埋管困难。

4、竖直管试压及安装：a.竖直地埋管换热器插入钻孔前，做第一次水压试验。

在试验压力下，稳压至少15min,稳压后压力降不应大于3%，且无泄露现象；将其密封后，在有压状态下插入钻孔，完成灌浆后保压1小时。

b.潜孔钻机收塔离开孔口。

将经过试压检验合格的地埋管放在孔口，若孔内无水，可直接将地埋管在保压状态下插入钻孔；若孔内有水，根据相应的水位在U型管下部配上相应的重物，再将地埋管在保压状态下插入孔内。

竖直管施工工艺水平管施工工艺5、回填：井内回填材料应不低于钻孔内岩土体导热系数。

孔洞上面6米应用细沙回填，6米以下的应用原浆回填。

6、保护管路：地面（或横沟底面）留下五十公分左右用胶带裹好，要注意保护管路系统，避免泥浆石块和其它异物进入系统，造成系统堵塞影响水流量。

7、水平横沟的开挖：用挖掘机主要怕工作时挖伤挖断地下立管，所以说工作时避免挖机碰到管路。

横沟的开挖深度满足设计要求。

8、水平管连接在竖直地埋管完成后，进行水平管连接，采用塑料管热熔器通过管件将各个竖直地埋管连接起来形成供回水环路。

具体热熔连接步骤如下：1.热熔器接通电源，将热熔温度调节至300度；2.将管材及对应管件清洗擦干；3.待温度升至300度，同时将管件和管材与热熔模具紧密接触，加热完毕将管材管件承插连接即可。

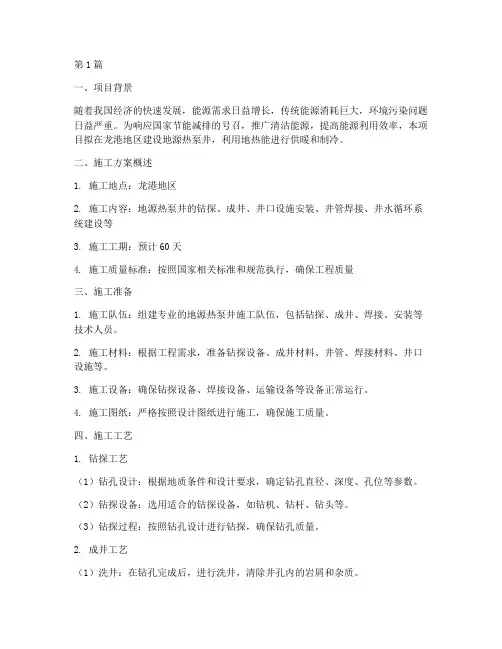

第1篇一、项目背景随着我国经济的快速发展，能源需求日益增长，传统能源消耗巨大，环境污染问题日益严重。

为响应国家节能减排的号召，推广清洁能源，提高能源利用效率，本项目拟在龙港地区建设地源热泵井，利用地热能进行供暖和制冷。

二、施工方案概述1. 施工地点：龙港地区2. 施工内容：地源热泵井的钻探、成井、井口设施安装、井管焊接、井水循环系统建设等3. 施工工期：预计60天4. 施工质量标准：按照国家相关标准和规范执行，确保工程质量三、施工准备1. 施工队伍：组建专业的地源热泵井施工队伍，包括钻探、成井、焊接、安装等技术人员。

2. 施工材料：根据工程需求，准备钻探设备、成井材料、井管、焊接材料、井口设施等。

3. 施工设备：确保钻探设备、焊接设备、运输设备等设备正常运行。

4. 施工图纸：严格按照设计图纸进行施工，确保施工质量。

四、施工工艺1. 钻探工艺（1）钻孔设计：根据地质条件和设计要求，确定钻孔直径、深度、孔位等参数。

（2）钻探设备：选用适合的钻探设备，如钻机、钻杆、钻头等。

（3）钻探过程：按照钻孔设计进行钻探，确保钻孔质量。

2. 成井工艺（1）洗井：在钻孔完成后，进行洗井，清除井孔内的岩屑和杂质。

（2）成井材料：选用优质成井材料，如井管、水泥浆等。

（3）成井过程：按照成井工艺要求，进行井管焊接、水泥浆注入等工序。

3. 井口设施安装（1）井口平台：根据设计要求，搭建井口平台。

（2）井口设施：安装井口设施，如井盖、井口保护装置等。

（3）井口防护：确保井口设施安全、可靠。

4. 井管焊接（1）焊接材料：选用优质的焊接材料，如焊条、焊剂等。

（2）焊接工艺：按照焊接工艺要求，进行井管焊接。

（3）焊接质量：确保焊接质量，避免焊接缺陷。

5. 井水循环系统建设（1）循环水泵：选用合适的循环水泵，确保循环水量和循环压力。

（2）管道系统：按照设计要求，敷设管道系统。

（3）系统调试：进行系统调试，确保循环系统正常运行。

五、施工进度安排1. 第1-5天：施工队伍进场，设备调试，材料准备。

地源热泵系统施工方案地源热泵系统是一种利用地下能源进行供暖、制冷和热水提供的系统。

它可以通过地下的热能转换为室内的热能，实现能源的高效利用。

以下是地源热泵系统施工方案。

1. 方案设计：根据建筑的户型、面积和能源需求，确定地源热泵系统的规模和类型。

同时，考虑到地下地质条件，选择合适的地源井或水井作为热交换器，并设计合理的管道布局。

2. 施工准备：在施工前，对建筑进行必要的准备工作，包括地面和地下管线的清理，以确保施工顺利进行。

同时，准备好所需的材料和设备，如地源井、热泵机组、管道等。

3. 井口施工：首先要选择合适的地点，进行地源井的钻探。

根据设计要求和地质情况，确定井的深度和直径。

然后，进行井壁的加固和井口的封闭，以确保井口的稳定性和密封性。

4. 管道铺设：根据设计方案，进行地下管道的铺设。

首先，将供水管道与地源井连接起来，以便将地下水引入热泵系统。

然后，将热泵机组与室内的供暖设备、制冷设备和热水器连接起来。

所有的管道都要进行密封和固定，以确保系统的正常运行。

5. 设备安装：在铺设好管道后，进行热泵机组和相关设备的安装。

将机组放置在合适的位置，并与管道连接起来。

同时，进行电气接线和控制系统的调试，确保系统的安全和可靠运行。

6. 系统调试：在安装完设备后，进行系统的调试和试运行。

通过调整热泵机组的参数，测试系统的供暖、制冷和热水供应效果，并进行相关的性能测试。

根据测试结果，适当调整系统的参数，以保证系统的运行效率和舒适性。

7. 系统运行：经过调试和试运行后，地源热泵系统正式投入使用。

监测和记录系统的运行数据，并进行定期的维护和保养，以保证系统的长期稳定运行。

通过以上的施工方案，地源热泵系统可以高效地利用地下能源，实现建筑的供暖、制冷和热水供应需求。

同时，施工过程要充分考虑安全和环保要求，确保系统的安全和可靠运行。

地源热泵施工方案引言地源热泵系统是一种利用地下热量资源提供供暖、制冷和热水的能源利用系统。

它通过地下热能的吸收和释放，实现了能源的高效转换和利用。

本文将对地源热泵施工方案进行详细阐述。

1. 施工前准备在进行地源热泵施工之前，需要进行一些准备工作。

首先，需要进行详细的项目规划和设计，包括地源热泵系统的选型、安装位置的确定、管道布置等。

其次，需要进行地质勘探，了解地下的地质结构和地下水情况，为地源热泵系统的施工提供参考。

最后，需要申请相关的施工许可和环境评估，确保施工符合相关法规和环境保护要求。

2. 地源热泵系统的安装地源热泵系统的安装是整个施工的关键环节，需要经过以下步骤：2.1 地源热泵井的钻探地源热泵井是地源热泵系统的核心组成部分，需要在地质勘探结果的基础上进行钻探。

钻探选址要考虑地质情况、井位与建筑物的距离等因素，以保证地源热泵井的安全和效率。

2.2 地源热泵井的回填在地源热泵井钻探完成后，需要进行井筒回填工作。

回填材料应选择质地均匀、导热性能较好的材料，填充密度要适中，以确保热泵系统的正常运行。

2.3 管道的敷设地源热泵系统需要将地下的热能传递到建筑物内部，故需要进行地下管道的敷设。

在进行管道敷设时，要注意管道的材质选择和施工质量，以避免漏水和能量损失。

2.4 地源热泵室内机组的安装地源热泵室内机组负责将地下吸收到的热能传递到室内，供暖、制冷和热水使用。

室内机组的安装位置应与室内空调系统的布置相协调，同时要保证机组的运行稳定、噪音低、维护方便。

2.5 系统的调试和运行地源热泵系统安装完成后，需要经过调试和运行测试。

调试工作主要包括系统气密性、水密性测试，以及与室内设备的联动调试。

运行测试要观察和记录系统的运行参数，确保系统的稳定和正常运行。

3. 施工后的运行与维护地源热泵系统的施工完成并投入使用后，需要进行运行与维护工作，以保证系统的长期稳定运行。

3.1 定期检查和维护地源热泵系统每年需要进行定期的检查和维护，包括系统的清洁、换热器的清洗、管道的检查等。

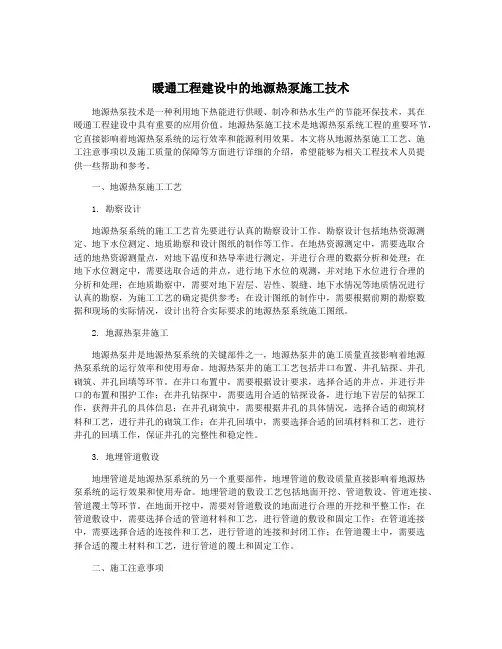

暖通工程建设中的地源热泵施工技术地源热泵技术是一种利用地下热能进行供暖、制冷和热水生产的节能环保技术，其在暖通工程建设中具有重要的应用价值。

地源热泵施工技术是地源热泵系统工程的重要环节，它直接影响着地源热泵系统的运行效率和能源利用效果。

本文将从地源热泵施工工艺、施工注意事项以及施工质量的保障等方面进行详细的介绍，希望能够为相关工程技术人员提供一些帮助和参考。

一、地源热泵施工工艺1. 勘察设计地源热泵系统的施工工艺首先要进行认真的勘察设计工作。

勘察设计包括地热资源测定、地下水位测定、地质勘察和设计图纸的制作等工作。

在地热资源测定中，需要选取合适的地热资源测量点，对地下温度和热导率进行测定，并进行合理的数据分析和处理；在地下水位测定中，需要选取合适的井点，进行地下水位的观测，并对地下水位进行合理的分析和处理；在地质勘察中，需要对地下岩层、岩性、裂缝、地下水情况等地质情况进行认真的勘察，为施工工艺的确定提供参考；在设计图纸的制作中，需要根据前期的勘察数据和现场的实际情况，设计出符合实际要求的地源热泵系统施工图纸。

2. 地源热泵井施工地源热泵井是地源热泵系统的关键部件之一，地源热泵井的施工质量直接影响着地源热泵系统的运行效率和使用寿命。

地源热泵井的施工工艺包括井口布置、井孔钻探、井孔砌筑、井孔回填等环节。

在井口布置中，需要根据设计要求，选择合适的井点，并进行井口的布置和围护工作；在井孔钻探中，需要选用合适的钻探设备，进行地下岩层的钻探工作，获得井孔的具体信息；在井孔砌筑中，需要根据井孔的具体情况，选择合适的砌筑材料和工艺，进行井孔的砌筑工作；在井孔回填中，需要选择合适的回填材料和工艺，进行井孔的回填工作，保证井孔的完整性和稳定性。

3. 地埋管道敷设地埋管道是地源热泵系统的另一个重要部件，地埋管道的敷设质量直接影响着地源热泵系统的运行效果和使用寿命。

地埋管道的敷设工艺包括地面开挖、管道敷设、管道连接、管道覆土等环节。

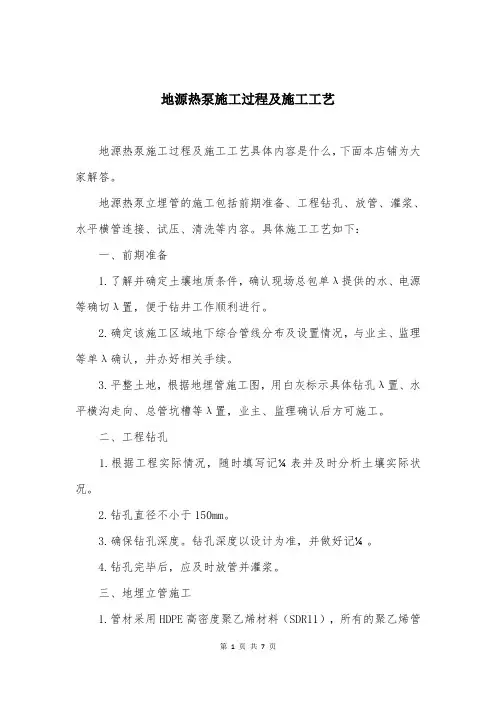

地源热泵施工过程及施工工艺地源热泵施工过程及施工工艺具体内容是什么，下面本店铺为大家解答。

地源热泵立埋管的施工包括前期准备、工程钻孔、放管、灌浆、水平横管连接、试压、清洗等内容。

具体施工工艺如下：一、前期准备1.了解并确定土壤地质条件，确认现场总包单λ提供的水、电源等确切λ置，便于钻井工作顺利进行。

2.确定该施工区域地下综合管线分布及设置情况，与业主、监理等单λ确认，并办好相关手续。

3.平整土地，根据地埋管施工图，用白灰标示具体钻孔λ置、水平横沟走向、总管坑槽等λ置，业主、监理确认后方可施工。

二、工程钻孔1.根据工程实际情况，随时填写记¼表并及时分析土壤实际状况。

2.钻孔直径不小于150mm。

3.确保钻孔深度。

钻孔深度以设计为准，并做好记¼。

4.钻孔完毕后，应及时放管并灌浆。

三、地埋立管施工1.管材采用HDPE高密度聚乙烯材料（SDR11），所有的聚乙烯管都要用专用的热熔设备进行热熔连接。

必须根据生产厂家的说明进行施工。

2.在施工前应对PE管道（卷材）用自来水进行检©，试压压力根据设计确定，确保所用管道及所熔U型弯完好无损。

3.管道拉直。

4.根据钻孔深度确定立埋管的长度，一般由供货商提供设计长度的卷形管材，孔中管材不得有接头。

5.管内充注氮气，并在气口上加压力表，确保管内压力达到设计的实验压力，最小不低于8Kgf/cm2。

具体实验压力应根据埋管深度和室内层高确定。

6.管道检©。

把“U”形管底部浸入水中应无气泡ð出；或用肥皂水涂于连接处，仔细检查应无气泡。

保压4小时，压力应无明显变化。

7.检©完毕后，剪掉气头，放掉管内气体。

注意：高压气体在管中保留的时间不宜过长。

8.管口做好临时封闭，且保护接口不受破坏。

9.填写试压验收记¼。

10.把捡©后的U型管子逐渐放入钻好的孔内，放入时，严禁突然放手，否则管子浮起后难以再放入。

11.放好埋管、灌浆前，应固定埋管，并在孔和管子之间的缝隙放入一些细黄沙并用石块等固定管口。

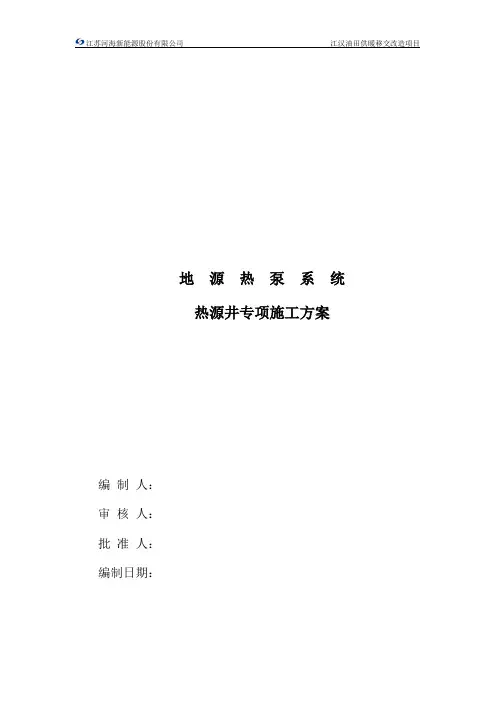

地源热泵系统热源井专项施工方案编制人：审核人：批准人：编制日期：1、工程概况 (1)1.1 项目简介 (1)1.2 项目地质、水文特点 (1)1.3 施工目标 (2)1.4 编制依据 (2)2、施工准备 (3)2.1 施工条件准备 (3)2.2 施工技术准备 (5)3、施工部署 (7)3.1 组织架构 (7)3.2 劳动力投入计划（按一台钻机配置） (7)3.3 工、机、具投入计划（按一台钻机配置） (8)4、施工工艺 (9)4.1 测量放线 (9)4.2 竖立钻机 (9)4.3 物探测井 (9)4.4 划眼 (10)4.5 破壁 (10)4.6 钻孔 (10)4.7 冲孔换浆 (11)4.8 下管 (11)4.9 填砾与止水 (13)4.10 洗井 (13)4.11 抽水试验 (13)4.12 井室砌筑 (14)5、常见井内事故预防与处理 (18)5.1 卡钻事故的预防和处理 (18)5.2 钻具事故的预防与处理 (20)5.3 套（井）管事故的预防和处理 (22)5.4 孔内落物事故的预防和处理 (23)5.5 测井事故的预防和处理 (24)5.6 填砾堵塞事故的处理 (25)5.7 井喷和有害气体预防措施 (26)6、地热井修复 (27)6.1 涌砂探查与修复 (27)6.2 水量减少原因及修复 (27)7、施工质量保障措施 (30)7.1 严格遵守工艺规程 (30)7.2 主动控制工序活动条件的质量 (30)7.3 应注意的质量问题 (30)8、施工安全保障措施 (32)8.1 落实安全责任、实施责任管理 (32)8.2安全生产资质核对 (32)8.3 安全教育与训练 (33)8.4 安全检查 (34)9、文明施工要求 (36)1、工程概况1.1 项目简介江汉油田集中供热于2000 年启动施工建设，由中国石油化工股份有限公司江汉油田分公司自主经营，当中历经多次分期建设和改造工程，现已覆盖广华、向阳、五七三大片区共501 万平方米，总计约 5.2 万户。
