地源热泵垂直埋管施工工法一、施工准备在进行地源热泵垂直埋管施工前，需要进行充分的施工准备工作。
这包括对施工队伍的培训和交底，确保每个工人都熟悉施工工艺和安全操作规程。
同时，需要检查施工所需的设备和工具，确保其完好无损，能够正常使用。
二、现场勘察在施工前，需要对施工现场进行详细的勘察，了解施工现场的地形、地貌、水文地质等情况。
同时，需要确定垂直埋管的深度、长度和间距等参数，并制定合理的施工方案。
三、管材选择垂直埋管的管材一般采用高密度聚乙烯（HDPE）管或聚氯乙烯（PVC）管，根据具体情况选择合适的管材。
管材的规格和尺寸需要根据垂直埋管的参数和设计要求进行选择。
四、钻孔施工钻孔是垂直埋管施工中的重要环节，钻孔的位置和深度需要精确控制。
钻孔施工可以采用专业的钻孔机进行，钻孔完成后需要对孔径、孔深进行检查，确保符合设计要求。
五、管道预处理在安装垂直埋管前，需要对管道进行预处理，包括除锈、清洗、干燥等。
同时，需要对管道进行检查，确保其没有损坏或裂纹。
六、管材安装管材安装是垂直埋管施工的关键环节，安装时需要严格控制管道的走向和深度，确保管道的连接牢固、密封性好。
在安装过程中，需要对管道进行测量和记录，及时发现和处理问题。
七、灌浆回填在管道安装完成后，需要进行灌浆回填，以固定管道并保护管道不受损坏。
灌浆回填材料需要根据地质情况进行选择，确保其具有良好的密实性和稳定性。
在灌浆回填过程中，需要分层回填并进行振捣，确保管道完全被密实填充。
回填完毕后需要进行一定的养护工作，防止回填材料开裂或下沉。
八、系统测试在施工完成后，需要对地源热泵垂直埋管系统进行测试，包括系统运行状况、热泵机组性能等方面。
测试过程中需要记录各项数据，如流量、温度等，以便对系统性能进行分析和评估。
如发现系统存在问题或性能不达标，需要及时进行调整或修复。
同时，定期的维护和保养也是保证地源热泵垂直埋管系统长期稳定运行的重要措施。

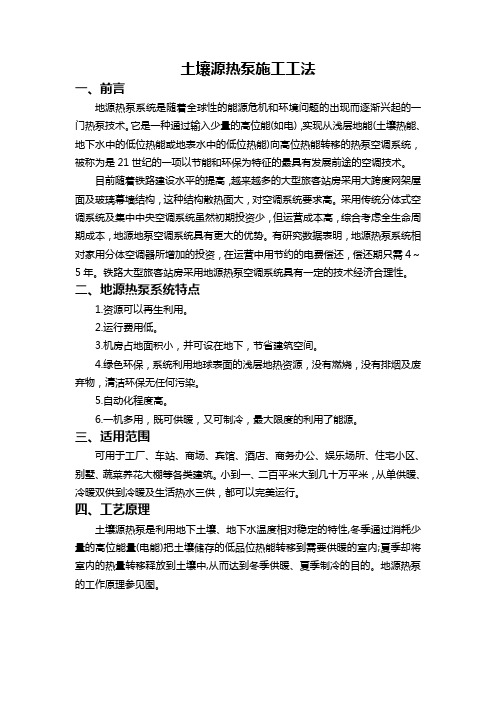

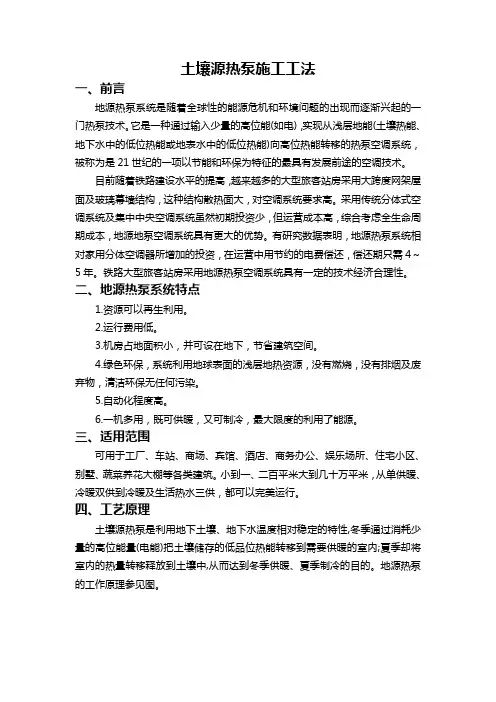

土壤源热泵施工工法一、前言地源热泵系统是随着全球性的能源危机和环境问题的出现而逐渐兴起的一门热泵技术。
它是一种通过输入少量的高位能(如电)，实现从浅层地能(土壤热能、地下水中的低位热能或地表水中的低位热能)向高位热能转移的热泵空调系统，被称为是21世纪的一项以节能和环保为特征的最具有发展前途的空调技术。
目前随着铁路建设水平的提高，越来越多的大型旅客站房采用大跨度网架屋面及玻璃幕墙结构，这种结构散热面大，对空调系统要求高。
采用传统分体式空调系统及集中中央空调系统虽然初期投资少，但运营成本高，综合考虑全生命周期成本，地源地泵空调系统具有更大的优势。
有研究数据表明，地源热泵系统相对家用分体空调器所增加的投资，在运营中用节约的电费偿还，偿还期只需4～5年。
铁路大型旅客站房采用地源热泵空调系统具有一定的技术经济合理性。
二、地源热泵系统特点1.资源可以再生利用。
2.运行费用低。
3.机房占地面积小，并可设在地下，节省建筑空间。
4.绿色环保，系统利用地球表面的浅层地热资源，没有燃烧，没有排烟及废弃物，清洁环保无任何污染。
5.自动化程度高。
6.一机多用，既可供暖，又可制冷，最大限度的利用了能源。
三、适用范围可用于工厂、车站、商场、宾馆、酒店、商务办公、娱乐场所、住宅小区、别墅、蔬菜养花大棚等各类建筑。
小到一、二百平米大到几十万平米，从单供暖、冷暖双供到冷暖及生活热水三供，都可以完美运行。
四、工艺原理土壤源热泵是利用地下土壤、地下水温度相对稳定的特性,冬季通过消耗少量的高位能量(电能)把土壤储存的低品位热能转移到需要供暖的室内;夏季却将室内的热量转移释放到土壤中,从而达到冬季供暖、夏季制冷的目的。
地源热泵的工作原理参见图。
五、施工工艺（一）工艺流程1.竖直管施工工艺：2.水平管施工工艺：（二）施工方法1、测量、放线及钻机就位钻孔测量定位，采用索佳SET210K 全站仪进行测量定位及孔口标高，并用木桩做好醒目标示，孔间距5.4m ×4.5m 。
地源热泵地埋换热管系统施工工法地源热泵地埋换热管系统施工工法一、前言地源热泵地埋换热管系统是一种利用地下土壤温度稳定的特点进行能量转换的新型能源利用技术。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析进行详细介绍。
二、工法特点地源热泵地埋换热管系统的特点主要有：1. 高效节能：地下土壤温度相对较稳定，可以提供较为稳定的热能，能够大幅度降低能源消耗。
2. 环保可持续：地热能是一种清洁的可再生能源，使用地源热泵系统能减少温室气体排放，对环境友好。
3. 空调供热一体化：地源热泵地埋换热管系统可以实现冬季供热、夏季供冷、生活热水等多种功能的一体化，提高系统的整体效益。
三、适应范围地源热泵地埋换热管系统适用于各种建筑物，尤其是低层建筑。
不同类型的土壤对系统的散热有一定影响，通常来说，蓄热层良好、地热层丰富的地区适用性更强。
四、工艺原理地源热泵地埋换热管系统利用地下土壤温度稳定的特点，通过换热管和地下热交换器实现热能的吸收和释放。
具体工艺原理如下：1. 孔洞准备：首先，进行基坑开挖和土方开挖以准备地埋换热管的安装空间。
2. 管路铺设：在基坑或土方开挖空间中按照设计要求将地埋换热管进行布置和安装。
通常采用回填土或沙土的方法固定管道，并保证管道间距均匀，以提高热能传递效果。
3. 管道封装：将安装完成的地埋换热管进行密封和封装，避免热能的损失和外部环境的干扰。
4. 动力系统连接：将地源热泵系统的动力系统与地埋换热管进行连接，确保系统的正常运行。
五、施工工艺地源热泵地埋换热管系统的施工过程包括以下几个阶段：1. 基坑开挖：按照设计要求进行基坑的开挖，确保基坑尺寸和深度符合系统需求。
2. 土壤改良：根据地下土壤的情况进行土壤改良，以提高土壤的导热性能，促进热能的传导。
3. 管道安装：按照布置设计，进行地埋换热管的安装，注意保证管道的均匀布置和正确连接。
4. 管道密封：对安装完成的地埋换热管进行密封和封装，确保热能不受外界干扰和损失。
地源热泵系统的地埋管系统施工流程一、施工准备地埋管地源热泵系统施工之前应首先做好现场勘察工作，熟悉现场及施工图纸，根据现场地质勘察资料及对工程的要求制定详细的施工组织方案，主要内容有：1.详细掌握打井区域地下管线、桩基及构筑物，了解打井区域未来规划的地下管线或其它构筑物。
场地范围内及附近明显点上所出露的地下管线及其附属物设施应作详细调查记录和量测，隐蔽管线段应采用仪器跟踪探查地下管线的地面投影位置及埋深，查清管线的走向、埋深、规格、性质和施工的关系。
2.确保地埋管换热器的位置位于规划红线以内。
3.进行场地清理，铲除地面杂草、杂物，平整场地。
4.因地制宜选择合适的钻井方式；根据工期要求，按设计方案布置好钻孔次序、钻机数目等。
5.对进入现场的管材、管件必须逐渐进行外观检查。
管道内外表面应清洁、光滑，不应该有气泡、明显的划伤、凹陷、杂质、颜色不均等缺陷；管端头应切割平整，并与管轴线垂直。
施工所用地埋管应具备生产常见的合格证，不使用不合格产品。
地埋管应按设计要求长度成捆供应，中间不应该有机械接口及金属接头。
6.在每钻一孔前，U形管必须组装好。
换热器的U形弯管要选用定型的U形弯头成品件，不能采用两个90°的弯管对接构成的U形弯管，以免增大阻力，降低连接器强度。
U形管的组成长度应满足插入钻孔后与水平联箱的对接要求。
7.在钻孔施工前需建设排水沟和泥浆池等清理设施，以排除和处理钻机时产生的大量水和泥浆。
钻孔过程中产生的泥浆水会从钻孔位置冒出地面，可顺势挖出排水沟，并在沟的末端建泥浆池，钻孔过程中产生的泥浆在泥浆池中沉降，作为回填物备用。
二、钻孔施工1.参照现场建筑基准点和已有建筑物进行放线，按照施工图纸标定换热孔的位置，并根据现场基础桩基位置对钻孔进行适当调整，并用木桩标记和编号，以保证打孔位置准确。
2.以钻孔点定位塔架底盘，采用水平尺对底盘横向、纵向进行找平，水平度≤0.5mm/m；底盘定位后，安装塔架竖杆，利用铅锤和直尺测量塔架的垂直度，保证塔架竖杆垂直；3.安装钻机头、钻机提升装置和钻头充水（泥浆）等附属装置；按要求每台钻机旁挖好泥浆沟，并使其畅通排向泥浆沉淀池内。
一、工程概况本工程位于嘉兴市某住宅小区，项目采用地源热泵系统，旨在满足建筑冬季供暖、夏季制冷的需求。
施工过程中，我们将严格按照国家相关规范和标准进行操作，确保工程优质、高速、有序、安全、文明地完成。
二、施工依据1. 国家主要施工与验收规范、标准；2. 《地源热泵系统工程技术规范》GB50366-2005；3. 《建筑给排水设计规范》GB50015-2003；4. 《通风与空调工程施工质量验收规范》GB50243-2002；5. 《岩土工程勘察规范》（GB50021-2001）；6. 《供水水文地质勘察规范》(GB50027-2001)；7. 《地源热泵工程技术指南》。
三、施工部署1. 施工顺序：按照分区及桩基的施工顺序，先打井后挖土。
具体施工顺序为由里到外进行施工，即先施工最里端的小分区，然后依次到厂区出入口退场。
2. 施工进度：预计施工工期为60天，具体安排如下：- 第1-10天：完成场地勘察、施工图纸审核及施工组织设计编制；- 第11-20天：进行钻孔施工；- 第21-30天：进行地埋管连接及水平管联络管施工；- 第31-40天：进行土方开挖、回填及成品保护；- 第41-50天：进行地源热泵设备安装及调试；- 第51-60天：进行系统试运行及验收。
四、施工重点与难点1. 钻孔施工：根据工程特点，室外换热孔共计648个，全部在地下室底板下设置。
施工重点在于先钻孔后土方开挖，整个施工工序的衔接及成品保护。
同时，要确保钻孔过程中不损坏原有地下管线和地下构筑物。
2. 地埋管连接：采用热熔或电熔连接，确保连接质量。
竖直地埋管换热器的U形弯管接头，应选完整的U形弯头成品件，不应采用直管煨制弯头。
3. 成品保护：在土方开挖、回填等工序中，要分段进行成品保护，防止损坏地埋管及设备。
五、施工措施1. 钻孔施工：采用裸孔钻进或套管钻进，根据地层土质情况选择合适的钻进方式。
确保钻孔深度、孔径等符合设计要求。
2. 地埋管连接：采用热熔或电熔连接，确保连接质量。
地源热泵垂直埋管施工工法地源热泵垂直埋管施工工法是一种常用的地热能利用技术，它能够有效地利用地下地热能，实现空调和供暖的能源节约。
本文将详细介绍地源热泵垂直埋管施工工法的步骤和注意事项。
地源热泵垂直埋管施工工法是指将地源热泵垂直埋设在地下，利用地下稳定的温度来实现空调和供暖。
首先，需要进行场地勘测和设计，确定地面上的管道布置和埋设深度。
然后，进行土地开挖，将管道埋设到规定的深度。
接下来，进行管道的连接和固定，确保其稳固和密封。
最后，进行地面恢复，使其与周围环境融为一体。
在地源热泵垂直埋管施工过程中，需要注意以下几点。
首先，对地面进行勘测，了解地下地热能分布的情况，从而确定最佳的管道布置。
其次，需进行充分的土壤分析，了解土壤的水分含量、温度等参数，以确定地热能的有效利用能力。
接着，对土壤进行合理的开挖，确保地下管道的埋设深度和角度满足设计要求。
然后，进行管道的连接和固定，确保其稳固和密封。
最后，进行地面恢复，使其与周围环境融为一体。
地源热泵垂直埋管施工工法有以下几个优势。
首先，它能够充分利用地下地热能，实现空调和供暖的能源节约。
其次，它的施工相对简单，只需要进行地面开挖和管道埋设即可。
再次，它的运行成本相对较低，不需要额外的能源消耗。
最后，它对环境污染较小，不会产生有害气体和废水。
然而，地源热泵垂直埋管施工工法也存在一些挑战和注意事项。
首先，需要对场地进行合理的规划和设计，以确保能够实现最佳的能源利用效果。
其次，需要对土壤进行充分的分析，了解其水分和温度等参数，以确定地热能的有效利用能力。
接着，需要进行严格的施工操作，确保地下管道的连接和固定稳固可靠。
最后，在地面恢复过程中，需要注意与周围环境的协调，保持地表的美观和自然。
总之，地源热泵垂直埋管施工工法是一种有效利用地下地热能的技术，可以实现空调和供暖的能源节约。
在施工过程中，需进行场地勘测和设计，进行土地开挖，进行管道的连接和固定，最后进行地面恢复。
地源热泵施工过程及施工工艺地源热泵施工过程及施工工艺具体内容是什么，下面本店铺为大家解答。
地源热泵立埋管的施工包括前期准备、工程钻孔、放管、灌浆、水平横管连接、试压、清洗等内容。
具体施工工艺如下：一、前期准备1.了解并确定土壤地质条件，确认现场总包单λ提供的水、电源等确切λ置，便于钻井工作顺利进行。
2.确定该施工区域地下综合管线分布及设置情况，与业主、监理等单λ确认，并办好相关手续。
3.平整土地，根据地埋管施工图，用白灰标示具体钻孔λ置、水平横沟走向、总管坑槽等λ置，业主、监理确认后方可施工。
二、工程钻孔1.根据工程实际情况，随时填写记¼表并及时分析土壤实际状况。
2.钻孔直径不小于150mm。
3.确保钻孔深度。
钻孔深度以设计为准，并做好记¼。
4.钻孔完毕后，应及时放管并灌浆。
三、地埋立管施工1.管材采用HDPE高密度聚乙烯材料（SDR11），所有的聚乙烯管都要用专用的热熔设备进行热熔连接。
必须根据生产厂家的说明进行施工。
2.在施工前应对PE管道（卷材）用自来水进行检©，试压压力根据设计确定，确保所用管道及所熔U型弯完好无损。
3.管道拉直。
4.根据钻孔深度确定立埋管的长度，一般由供货商提供设计长度的卷形管材，孔中管材不得有接头。
5.管内充注氮气，并在气口上加压力表，确保管内压力达到设计的实验压力，最小不低于8Kgf/cm2。
具体实验压力应根据埋管深度和室内层高确定。
6.管道检©。
把“U”形管底部浸入水中应无气泡ð出；或用肥皂水涂于连接处，仔细检查应无气泡。
保压4小时，压力应无明显变化。
7.检©完毕后，剪掉气头，放掉管内气体。
注意：高压气体在管中保留的时间不宜过长。
8.管口做好临时封闭，且保护接口不受破坏。
9.填写试压验收记¼。
10.把捡©后的U型管子逐渐放入钻好的孔内，放入时，严禁突然放手，否则管子浮起后难以再放入。
11.放好埋管、灌浆前，应固定埋管，并在孔和管子之间的缝隙放入一些细黄沙并用石块等固定管口。
地源热泵施工方案1. 引言地源热泵（Ground Source Heat Pump，简称GSHP）是一种通过地下土壤或水体的热能来进行取暖和制冷的环保技术。
它利用地下土壤或水体中的热量进行能量转换，能够有效利用地球的热能资源。
为了实现地源热泵的正常运行，施工方案的设计与实施非常重要。
本文将详细介绍地源热泵的施工方案。
2. 施工前准备工作在进行地源热泵的施工前，需要进行一系列的准备工作，包括以下几个方面：2.1. 地质勘测进行地质勘测是为了确定地下土壤或水体的特性，包括温度、水质、地层稳定性等。
根据勘测结果，能够更好地选择地源热泵的施工地点，以确保地下热能的利用效果。
2.2. 设计方案制定根据地质勘测结果以及施工地点的要求，制定地源热泵施工的设计方案。
设计方案应包括系统布局图、管道尺寸计算和设备选型等内容。
2.3. 材料准备根据设计方案的要求，采购所需的材料和设备。
这些材料和设备包括地源热泵管道、井口盖板、换热器等。
2.4. 承包商选择选择一家信誉良好、具备专业技术和经验的承包商进行地源热泵的施工工作。
确保承包商具备施工资质和相关证书。
3. 施工步骤3.1. 井口开挖根据设计方案，确定井口的位置和尺寸，开挖地源热泵的井口。
井口的深度应确保能够达到稳定的地下温度层。
开挖完成后，进行土方复归和整平。
3.2. 埋管敷设根据设计方案，将地源热泵的管道敷设到井口中。
管道的材质应选用耐腐蚀、导热性能较好的材料，如聚乙烯或聚氯乙烯。
管道的敷设应遵循一定的坡度，以便于排放冷热媒体。
3.3. 井室建设在井口周围建设井室，用于安装地源热泵的设备和管道连接。
井室的设计应考虑设备运行、维护和检修的便利性。
3.4. 设备安装将地源热泵的主机设备、辅助设备等安装到井室中。
设备安装应按照制造商提供的安装说明进行，确保安装牢固、连接正常。
3.5. 系统调试与运行完成设备安装后，进行系统的调试和运行。
调试过程中，需要检查管道连接、泵的运行状况等，确保系统运行正常。
第1篇随着能源结构的优化和绿色建筑理念的深入人心，地源热泵技术在我国得到了广泛的应用。
大庆，作为我国重要的石油化工基地，积极响应国家节能减排政策，大力推进地源热泵施工工程，以实现建筑节能和环境保护的双重目标。
一、工程概况大庆地源热泵施工工程位于大庆市某住宅小区，总建筑面积约10万平方米。
该工程采用地源热泵系统，满足冬季供暖、夏季制冷需求，旨在打造一个绿色、节能、舒适的居住环境。
二、施工准备1. 施工图纸：根据设计单位提供的施工图纸，编制详细的施工方案，明确施工工艺、施工顺序、质量控制标准等。
2. 材料设备：选用符合国家标准的材料设备，如地源热泵机组、地埋管、管道、阀门等，确保工程质量。
3. 人员组织：成立专业施工队伍，明确各岗位人员职责，确保施工进度和质量。
4. 施工现场：施工现场应具备排水、供电、通讯等基础设施，确保施工顺利进行。
三、施工工艺1. 地埋管施工：根据设计要求，确定地埋管埋设深度、间距等参数。
采用机械钻孔、垂直管连接、填料试块配比、下管垂直埋管、第二次试验、垂直埋管灌浆、垂直埋管成品保护等工艺。
2. 管道施工：按照设计要求，敷设管道，确保管道连接牢固、密封良好。
采用水平沟槽开挖、沟槽砂垫层及支架、水平埋管敷设及与垂直埋管电熔连接、水平与垂直埋管试验、水平沟槽回填及夯实等工艺。
3. 机组安装：根据设计要求，安装地源热泵机组，确保机组运行稳定、安全。
4. 系统调试：完成地埋管、管道、机组等施工后，进行系统调试，确保系统运行正常。
四、质量控制1. 材料设备：严格审查材料设备的合格证、检验报告等，确保材料设备质量。
2. 施工过程：加强施工过程控制，严格执行施工规范和操作规程，确保工程质量。
3. 系统调试：调试过程中，检测系统运行参数，确保系统运行稳定、安全。
五、施工总结大庆地源热泵施工工程自开工以来，严格按照施工方案和质量控制标准进行施工，现已顺利完成。
该工程的成功实施，为我国地源热泵技术的发展提供了有力支持，同时也为当地居民带来了绿色、节能、舒适的居住环境。

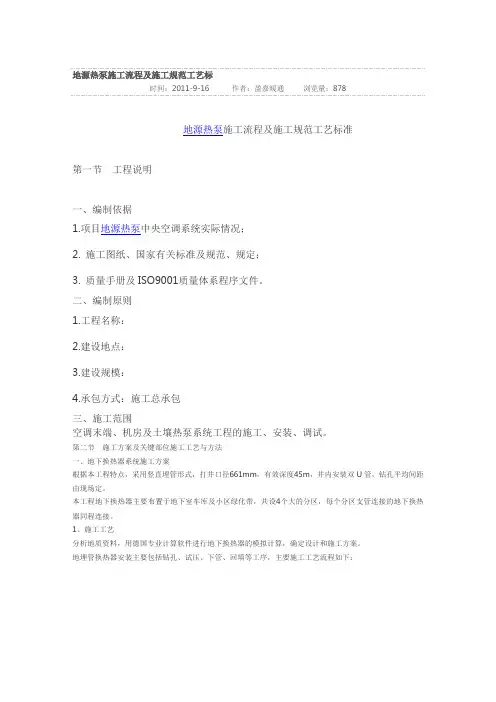

地源热泵施工流程及施工规范工艺标时间：2011-9-16 作者：盈嘉暖通浏览量：878地源热泵施工流程及施工规范工艺标准第一节工程说明一、编制依据1.项目地源热泵中央空调系统实际情况；2. 施工图纸、国家有关标准及规范、规定；3. 质量手册及ISO9001质量体系程序文件。
二、编制原则1.工程名称：2.建设地点：3.建设规模：4.承包方式：施工总承包三、施工范围空调末端、机房及土壤热泵系统工程的施工、安装、调试。
第二节施工方案及关键部位施工工艺与方法一、地下换热器系统施工方案根据本工程特点，采用竖直埋管形式，打井口径661mm，有效深度45m，井内安装双U管，钻孔平均间距由现场定。
本工程地下换热器主要布置于地下室车库及小区绿化带，共设4个大的分区，每个分区支管连接的地下换热器同程连接。
1、施工工艺分析地质资料，用德国专业计算软件进行地下换热器的模拟计算，确定设计和施工方案。
地埋管换热器安装主要包括钻孔、试压、下管、回填等工序，主要施工工艺流程如下：2、施工准备熟悉现场及施工图纸，进行施工准备，包括人员、机具及现场临设，对施工人员进行有针对性的交底工作。
1.专用设备材料进场：1.1钻井机T41（德国产）：钻孔直径50~200mm，最大钻孔深度170m，具有防塌方技术、井下配管6专用装置等多项专利技术，保证打井及配管质量及效率。
该钻机为专业土壤热泵系统用小型钻机，可在打孔后直接将预制好的双U型管道下到孔内，施工速度快，质量好，设备使用简便。
钻井机XY-4：1.2专用回填泵（德国产）：专为地源热泵井下换热器设计，适用于各类流质回填材料，科学的泵入压力及流速，使回填的材料密实无空隙，保证井下换热器换热效率。
1.3井下换热管（PE管）专用焊机：保证井下及埋地水平管焊缝严密性，提高系统可靠性。
1.4准备专用管材（双U形）、专用回填料（按地质特征进行配方，德国配方）等；本工程地下换热器采用高密度PE管，每口井采用双U形管布管方式。
