工业管道基本识别色、识别符号和安全标识规定在工业生产中，管道的运行和使用非常重要。
工业管道有着不同的用途和不同的介质，为了防止管道混淆和误操作，制定了管道的基本识别色、识别符号和安全标识规定。
基本识别色管道基本识别色是指用颜色来标识管道的种类和用途，以便于识别和分类。
以下是常用的管道基本识别色：•黑色表示给水管。
•白色表示蒸汽管。
•绿色表示氧气管。
•红色表示火灾应急用水管。
•蓝色表示制冷介质管。
•黄色表示燃气管。
•灰色表示电气管。
这些颜色在管道标识中是基本不变的，可以很方便地识别。
识别符号管道的识别符号是指用图形符号和文字等来标识管道的种类和用途。
以下是常用的管道识别符号：•直线表示管道。
•箭头表示管道的流向。
•矩形表示阀门。
•圆形表示法兰。
•三角形表示阀门手轮。
•菱形表示排放口。
•五边形表示泵。
这些符号通常可以组合使用，用于标识管道的流向、阀门位置、排放口等信息。
安全标识规定为了保证工业管道的安全运行，管道的安全标识也是非常重要的。
以下是常用的安全标识：•禁止入内标志：表示管道区域禁止无关人员进入。
•高压警示标志：表示该管道的压力较高，需要特别注意安全。
•安全出口标志：表示该区域有安全出口。
•远离火源标志：表示该管道易燃易爆，需要远离火源。
•紧急停止标志：表示该管道在紧急情况下需要立即停止。
•爆炸危险标志：表示该管道有爆炸危险，需要特别注意安全。
这些安全标识可以有效地提醒人们注意管道的安全性。
总结总之，工业管道基本识别色、识别符号和安全标识规定是工业生产中非常重要的一环。
通过这些识别和标识，可以帮助工作人员快速准确地识别和操作管道，并在管道发生紧急情况时及时采取措施，保证生产运行的正常和安全。

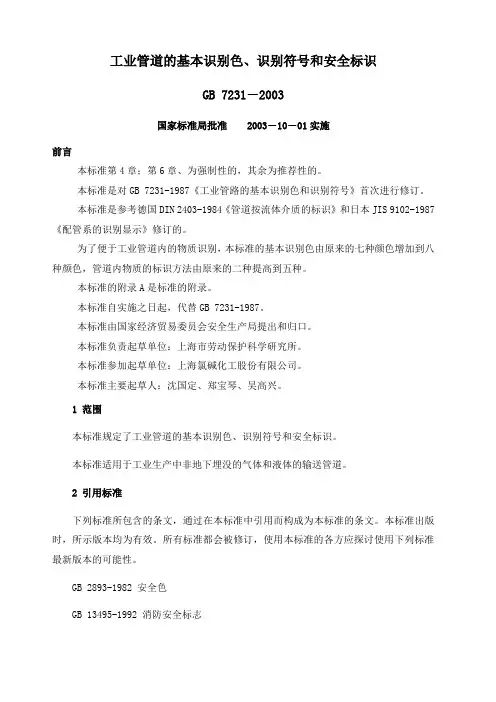

工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准 2003－10－01实施前言本标准第4章；第6章、为强制性的，其余为推荐性的。
本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义识别色 identification colors用以识别工业管道内物质种类的颜色。
识别符号 code indications用以识别工业管道内的物质名称和状态的记号。
危险标识 danger label表示工业管道内的物质为危险化学品。
消防标识 fire label表示工业管道内的物质专用于灭火。
4 基本识别色根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。
基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
GB7231-2024 工业管道的基本识别色是什么？
GB7231-2024是中国国家标准，规定了工业管道的基本识别色。
该标准于2024年6月1日开始实施。
根据该标准，工业管道的基本识别色包括红色、蓝色、绿色和黄色四种颜色。
不同颜色的管道代表着不同的用途和性质，有助于工人和技术人员正确识别和使用管道。
红色：一般用于输送油品、气体等易燃易爆介质的管道。
红色标识在视觉上具有较高的辨识度，能够提醒人们注意安全风险。
蓝色：一般用于输送水、蒸汽等无毒无害介质的管道。
蓝色标识在视觉上也具有较高的辨识度，能够帮助人们快速识别出与安全无关的管道。
绿色：一般用于输送化学品、农药等具有一定毒性或腐蚀性的介质的管道。
绿色标识在视觉上相对较弱，但仍然能够引起人们的注意，提醒人们注意安全风险。
黄色：一般用于输送食品、药品等对卫生要求较高的介质的管道。
黄色标识在视觉上较弱，但仍然能够引起人们的注意，提醒人们注意卫生要求。
除了上述四种基本识别色外，GB7231-2024还规定了其他一些特殊情况下的识别色，例如对于具有特殊性能或用途的管道可以采用其他颜色进行标识。
总体来说，GB7231-2024为工业管道的安全运行提供了重要的识别依据。
工业管道的基本识别色
工业管道的基本识别色是指在工业设备或管道系统中，用不同颜色的标识带或油漆来识别管道的作用、介质、流向等信息。
以下是一些常见的工业管道基本识别色：
1.红色：表示危险、禁止或紧急停机，用于高压气体、高温水、蒸汽、易燃气体等危险介质的管道。
2.黄色：表示注意、警告或谨慎操作，用于低压气体、易燃液体、腐蚀性液体等有一定危险性的管道。
3.绿色：表示安全或通用，用于氧气、空气、水、蒸汽等安全的管道。
4.蓝色：表示水，用于冷水、热水、冷却水等水管道。
5.白色：表示蒸汽，用于低压蒸汽、热媒体、吸附剂等管道。
6.紫色：表示气体，用于非易燃气体、惰性气体、压缩
空气等气体管道。
7.棕色：表示油或其他非水介质，用于燃油、润滑油、化学品等非水介质的管道。
8.黑色：表示废水、排污管道。
以上颜色只是一些常见的识别色，不同行业、不同设备中的管道识别色可能会有所不同，具体应根据相关标准进行识别。

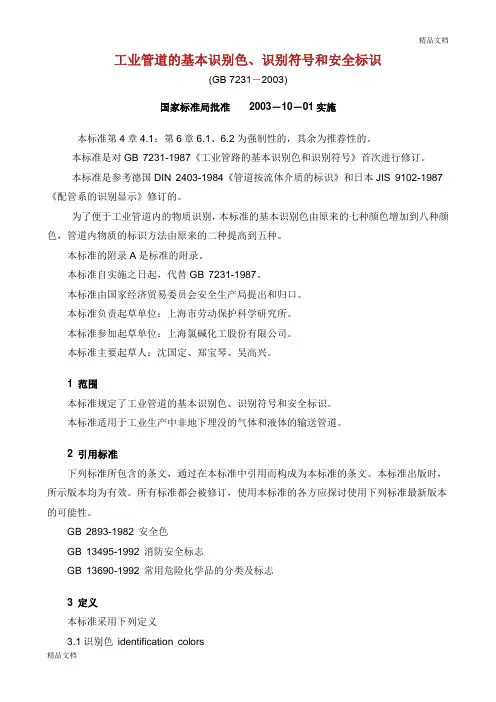

工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准2003－10－01实施前言本标准第 4 章 4.1；第 6 章 6.1、6.2 为强制性的，其余为推荐性的。
本标准是对 GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录 A 是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3定义本标准采用下列定义3.1 识别色 identification colors用以识别工业管道内物质种类的颜色。
3.2 识别符号 code indications用以识别工业管道内的物质名称和状态的记号。
3.3 危险标识 danger label表示工业管道内的物质为危险化学品。
3.4 消防标识 fire label表示工业管道内的物质专用于灭火。
4基本识别色4.1 根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表 1）。

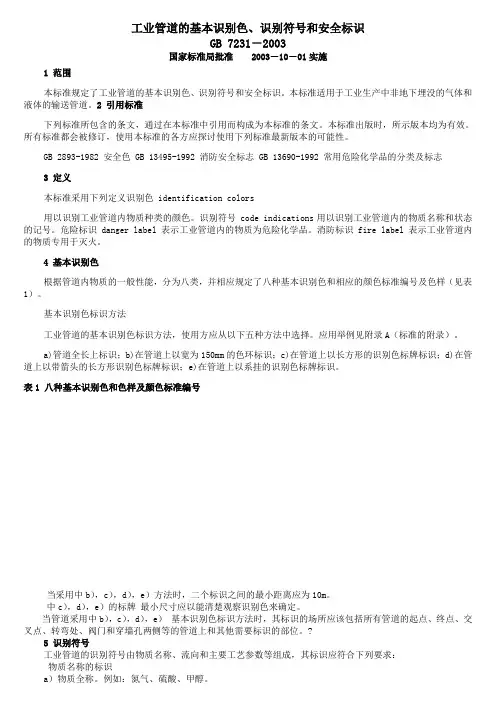

工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准 2003－10－01实施1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2893-1982 安全色 GB 13495-1992 消防安全标志 GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义识别色 identification colors用以识别工业管道内物质种类的颜色。
识别符号 code indications用以识别工业管道内的物质名称和状态的记号。
危险标识 danger label表示工业管道内的物质为危险化学品。
消防标识 fire label表示工业管道内的物质专用于灭火。
4 基本识别色根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。
基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。
应用举例见附录A（标准的附录）。
a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。
表1 八种基本识别色和色样及颜色标准编号当采用中b），c），d），e）方法时，二个标识之间的最小距离应为10m。
中c），d），e）的标牌最小尺寸应以能清楚观察识别色来确定。
当管道采用中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
?5 识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：物质名称的标识a）物质全称。

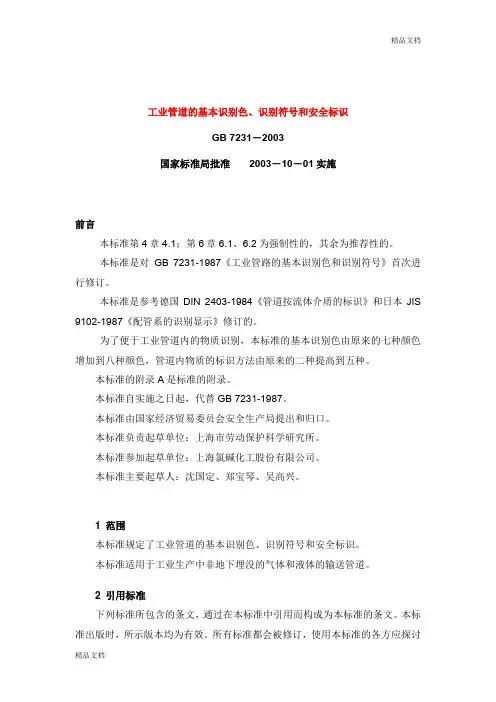

工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准2003－10－01实施前言本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。
本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义3.1识别色identification colors用以识别工业管道内物质种类的颜色。
3.2识别符号code indications用以识别工业管道内的物质名称和状态的记号。
3.3危险标识danger label表示工业管道内的物质为危险化学品。
3.4消防标识fire label表示工业管道内的物质专用于灭火。
4 基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。
附件：工厂工业管道基本识别色、识别符号和安全标识规定管道内介质种类基本识别色颜色标准编号识别符号管径（DN ）＞50ｍｍ管径（DN ）≤50ｍｍ 水 艳 绿 G03采用在管道上以系挂识别色标牌标识。
不同类别管道的识别色标牌底色采用与之相对应的管道基本识别色。
识别色标牌制作尺寸（如下图）：管内介质名称标识以及管内介质流向标识字体采用宋水蒸汽 大 红 R03 空 气 淡 灰 B03氧 气 淡 蓝 PB06 丙 烷 中 黄 Y07 二氧化碳 中 黄 Y07 氮 气 中 黄 Y07 氩 气 中 黄 Y07富氩气 中 黄 Y07液化气 中 黄 Y07 天燃气 中 黄 Y07 乙 炔中 黄Y07水蒸 汽压缩空气 氧 气 丙 烷二氧化碳氮 气天燃气乙 炔氩 气 富氩气液化气柴油棕YR05 体，字号100，字体和箭头的颜色如左图所示，与基本识别色相对应：基本识别色是中黄的，字体和箭头的颜色是黑色；基本识别色是其它颜色的，字体和箭头的颜色是白色。
介质流向的箭头尺寸：识别色标牌采用铝牌制作；备注：1）工业主管道的基本识别色标识方法：管径（DN）＞50ｍｍ的采用管道全长上标识；管径（DN）≤50ｍｍ的采用在管道上以系挂识别色标牌标识；厂房内管道统一采用在管道上以系挂识别色标牌标识；2）管道全长上标识的字体采用宋体，字号150，表示介质流向的箭头尺寸如图（字体和箭头的颜色如上表所示，与识别色标牌字体和箭头颜色的规定相同）：其标识的场所包括管道的起点、终点、交叉点、转弯处、阀门等处的管道上以及其他需要标识的部位；3）识别色标牌制作尺寸如上表；4）采用在管道上以系挂识别色标牌标识时，其标识的场所包括管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上以及其他需要标识的部位；5）安全标识：管道内的介质，凡属于GB13690所列的危险化学品的，其管道应设置危险标识。
表示方法：在管道上涂150ｍｍ宽黄色，在黄色两侧各涂柴油25ｍｍ宽黑色的色环或色带，安全色范围应符合GB2893的规定。
GB7231－2003 工业管道的基本识别色、识别符号和安全标识,序号介质名称涂色管道注字名称注字颜色1 工业水绿上水白2 井水绿井水白3 生活水绿生活水白4 过滤水绿过滤水白5 循环上水绿循环上水白6 循环下水绿循环回水白7 软化水绿软化水白8 清静下水绿净化水白9 热循环回水暗红热水白10 热循环回水暗红热水白11 消防水绿消防水红12 消防泡沫红消防泡沫白13 冷冻水淡绿冷冻水红14 冷冻回水淡绿冷冻回水红15 冷冻盐水淡绿冷冻盐水红16 冷冻盐水淡绿冷冻盐水红17 低压蒸汽红低压蒸汽白18 中压蒸汽红中亚蒸汽白19 高压蒸汽红高压蒸汽白20 过热蒸汽暗红过热蒸汽白21 蒸汽回水冷凝液暗红蒸汽冷凝液绿22 废气的蒸汽冷凝液暗红蒸汽冷凝液黑23 空气深蓝压缩空气白24 仪表用空气深蓝仪表空气白25 氧气天蓝氧气黑26 氢气深绿氢气红27 氮黄低压氮黑28 氮黄高压氮黑29 仪表用氮黄仪表用氮黑30 二氧化氮黑二氧化氮黄31 真空白真空天蓝32 氨气黄氨黑33 液氨黄液氨黑34 氨水黄氨水绿35 氯气草绿氯气白36 液氯草绿纯氯白37 纯碱粉红纯碱白38 烧碱深蓝烧碱白39 盐酸灰盐酸黄40 硫酸红硫酸白41 硝酸管本色硝酸蓝42 醋酸管本色醋酸绿43 煤气等可燃气体紫煤气白44 可燃液体银白油类黑45 物料管道红按管道介质注字黄注：①对于采暖装置一律涂刷银漆,不注字; ②通风管道一律涂灰色; ③对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时,均不涂色; ④对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色; ⑤对于保温涂沥青的防腐管道,均不涂色。
工业管道的基本识别色、识别符号和安全标识GB7231-2003 Basic identification colors and code indications and safety sign for industrial pipelines自2003-10-1 起执行发布单位：国家质量监督检验检疫总局提出单位：国家经济贸昀委员人会安全生产局起草单位：上海市劳动保护科学研究所批准单位：国家标准局前言本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。
本标准是对GB7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN2403-1984《管道按流体介质的标识》和日本JIS9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋设的气体和液体的输送管道。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB2893-1982 安全色GB13495-1992 消防安全标志GB13690-1992 常用危险化学品的分类及标志3定义本标准采用下列定义。
3.1识别色 identification colors用以识别工业管道内物质种类的颜色。
3.2识别符号 code indications用以识别工业管道内的物质名称和状态的记号。
工业管道的基本识别色、识别符号和安全标识GB 7231－2003国家标准局批准 2003－10－01实施前言本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。
本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。
本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。
本标准的附录A是标准的附录。
本标准自实施之日起，代替GB 7231-1987。
本标准由国家经济贸易委员会安全生产局提出和归口。
本标准负责起草单位：上海市劳动保护科学研究所。
本标准参加起草单位：上海氯碱化工股份有限公司。
本标准主要起草人：沈国定、郑宝琴、吴高兴。
1 范围本标准规定了工业管道的基本识别色、识别符号和安全标识。
本标准适用于工业生产中非地下埋没的气体和液体的输送管道。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 2893-1982 安全色GB 13495-1992 消防安全标志GB 13690-1992 常用危险化学品的分类及标志3 定义本标准采用下列定义3.1识别色identification colors用以识别工业管道内物质种类的颜色。
3.2识别符号code indications用以识别工业管道内的物质名称和状态的记号。
3.3危险标识danger label表示工业管道内的物质为危险化学品。
3.4消防标识fire label表示工业管道内的物质专用于灭火。
4 基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。
