第七单元图形的变化第29课时视图与投影(含近9年中考真题)试题

人教版九年级下册数学第二十九章投影与视图含答案一、单选题(共15题，共计45分)1、下列几何体中，俯视图为矩形的是（）A. B. C. D.2、如图由七个相同的小正方体摆成的几何体，则这个几何体的主视图是（）A. B. C. D.3、如图是一个几何体的三视图，则此几何体是（）A.圆柱B.棱柱C.圆锥D.棱台4、如图是某个几个几何体的三视图，该几何体是（）A.圆锥B.圆柱C.长方体D.正三棱柱5、如图，是由大小一样的小立方块摆成的立体图形的三视图，则摆成这个立体图形所需的小立方块的个数为（）A.3B.4C.5D.66、如图是某几何体的三视图及相关数据，则判断正确的是（）A.a＞cB.b＞cC.4a 2+b 2=c 2D.a 2+b 2=c 27、某几何体的三视图如图所示，则该几何体是（）A.球B.圆柱C.三棱锥D.圆锥8、如图是一个正方体的表面展开图，则原正方体中与“建”字所在的面相对的面上标的字是（）A.美B.丽C.云D.南9、图①是正方体的平面展开图，六个面的点数分别为1点、2点、3点、4点、5点、6点，将点数朝外折叠成一枚正方体骰子，并放置于水平桌面上，如图②所示，若骰子初始位置为图②所示的状态，将骰子向右翻滚，则完成1次翻转，此时骰子朝下一面的点数是2，那么按上述规则连线完成2次翻折后，骰子朝下一面的点数是3点；连续完成2019次翻折后，骰子朝下一面的点数是（）A.2B.3C.4D.510、如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②.关于平移前后几何体的从三个方向看得图形，下列说法正确的是（）A.从正面看到的图相同B.从左面看到的图相同C.从上面看到的图相同D.从三个方向看到的图都不相同11、如图是由5个相同的小立方体搭成的一个几何体，从左面看这个几何体，看到的形状图是（）A. B. C. D.12、若一个几何体的三视图如图所示，则这个几何体是（）A.三棱柱B.四棱柱C.五棱柱D.长方体13、如图所示的几何体的左视图是（）A. B. C. D.14、给出下列结论正确的有（）①物体在阳光照射下，影子的方向是相同的②物体在任何光线照射下影子的方向都是相同的③物体在路灯照射下，影子的方向与路灯的位置有关④物体在光线照射下，影子的长短仅与物体的长短有关.A.1个B.2个C.3个D.4个15、用6个大小相同的正方体搭成如图所示的几何体，下列说法正确的是（）A.主视图的面积最大B.左视图的面积最大C.俯视图的面积最大 D.主视图、俯视图的面积相等二、填空题(共10题，共计30分)16、物体在光线的照射下，会在地面或墙壁上留下它的影子，这就是________ 现象．举例________ 、________ ．17、一个几何体的主视图和俯视图如图所示，若这个几何体最多有m个小正方体组成，最少有n个小正方体组成，m+n＝________．18、写出一个主视图、左视图、俯视图都相同的几何体：________．19、某几何体的三视图如图所示，则组成该几何体的小正方体的个数是________．20、当太阳斜照或直照时，一个放在水平地面上的长方形状的箱子在地面上留下的影子是________．21、已知圆锥如图所示放置,.其主视图面积为12，俯视图的周长为6π，则该圆锥的侧面积为________.22、如图是一个多面体的表面展开图，如果面F在前面，从左面看是面B，那么从上面看是________面(填字母)。

2021年江苏省中考数学真题分类汇编：图形的变化一．选择题（共10小题）1．（2021•泰州）如图所示几何体的左视图是（）A．B．C．D．2．（2021•常州）观察如图所示脸谱图案，下列说法正确的是（）A．它是轴对称图形，不是中心对称图形B．它是中心对称图形，不是轴对称图形C．它既是轴对称图形，也是中心对称图形D．它既不是轴对称图形，也不是中心对称图形3．（2021•无锡）下列图形中，既是中心对称图形又是轴对称图形的是（）A．B．C．D．4．（2021•盐城）如图是由4个小正方形体组合成的几何体，该几何体的主视图是（）A．B．C．D．5．（2021•连云港）如图，将矩形纸片ABCD沿EF折叠后，点D、C分别落在点D1、C1的位置，ED1的延长线交BC于点G，若∠EFG＝64°，则∠EGB等于（）A．128°B．130°C．132°D．136°6．（2021•南京）如图，正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板．在灯光照射下，正方形纸板在地面上形成的影子的形状可以是（）A．B．C．D．7．（2021•苏州）如图，在方格纸中，将Rt△AOB绕点B按顺时针方向旋转90°后得到Rt△A′O′B，则下列四个图形中正确的是（）A．B．C．D．8．（2021•南通）如图，根据三视图，这个立体图形的名称是（）A．三棱柱B．圆柱C．三棱锥D．圆锥9．（2021•宿迁）如图，折叠矩形纸片ABCD，使点B落在点D处，折痕为MN，已知AB ＝8，AD＝4，则MN的长是（）A．B．2C．D．410．（2021•连云港）如图，△ABC中，BD⊥AB，BD、AC相交于点D，AD＝AC，AB＝2，∠ABC＝150°，则△DBC的面积是（）A．B．C．D．二．填空题（共10小题）11．（2021•常州）如图，在△ABC中，AC＝3，BC＝4，D、E分别在CA、CB上，点F在△ABC内．若四边形CDFE是边长为1的正方形，则sin∠FBA＝．12．（2021•徐州）如图，在△ABC中，点D、E分别在边BA、BC上，且＝＝，△DBE与四边形ADEC的面积的比．13．（2021•无锡）如图，在Rt△ABC中，∠BAC＝90°，AB＝2，AC＝6，点E在线段AC上，且AE＝1，D是线段BC上的一点，连接DE，将四边形ABDE沿直线DE翻折，得到四边形FGDE，当点G恰好落在线段AC上时，AF＝．14．（2021•苏州）如图，射线OM，ON互相垂直，OA＝8，点B位于射线OM的上方，且在线段OA的垂直平分线l上，连接AB，AB＝5．将线段AB绕点O按逆时针方向旋转得到对应线段A′B′，若点B′恰好落在射线ON上，则点A′到射线ON的距离d ＝．15．（2021•南通）如图，一艘轮船位于灯塔P的南偏东60°方向，距离灯塔50海里的A处，它沿正北方向航行一段时间后，到达位于灯塔P的北偏东45°方向上的B处，此时B处与灯塔P的距离为海里（结果保留根号）．16．（2021•常州）中国古代数学家刘徽在《九章算术注》中，给出了证明三角形面积公式的出入相补法．如图所示，在△ABC中，分别取AB、AC的中点D、E，连接DE，过点A 作AF⊥DE，垂足为F，将△ABC分割后拼接成矩形BCHG．若DE＝3，AF＝2，则△ABC 的面积是．17．（2021•盐城）如图，在矩形ABCD中，AB＝3，AD＝4，E、F分别是边BC、CD上一点，EF⊥AE，将△ECF沿EF翻折得△EC′F，连接AC′，当BE＝时，△AEC′是以AE为腰的等腰三角形．18．（2021•宿迁）如图，在△ABC中，AB＝4，BC＝5，点D、E分别在BC、AC上，CD ＝2BD，CE＝2AE，BE交AD于点F，则△AFE面积的最大值是．19．（2021•连云港）如图，BE是△ABC的中线，点F在BE上，延长AF交BC于点D．若BF＝3FE，则＝．20．（2021•南京）如图，将▱ABCD绕点A逆时针旋转到▱A′B′C′D′的位置，使点B′落在BC上，B′C′与CD交于点E．若AB＝3，BC＝4，BB′＝1，则CE的长为．三．解答题（共10小题）21．（2021•盐城）如图，O为线段PB上一点，以O为圆心，OB长为半径的⊙O交PB于点A，点C在⊙O上，连接PC，满足PC2＝P A•PB．（1）求证：PC是⊙O的切线；（2）若AB＝3P A，求的值．22．（2021•南京）如图，为了测量河对岸两点A，B之间的距离，在河岸这边取点C，D．测得CD＝80m，∠ACD＝90°，∠BCD＝45°，∠ADC＝19°17′，∠BDC＝56°19′．设A，B，C，D在同一平面内，求A，B两点之间的距离．（参考数据：tan19°17′≈0.35，tan56°19′≈1.50．）23．（2021•泰州）如图，游客从旅游景区山脚下的地面A处出发，沿坡角α＝30°的斜坡AB步行50m至山坡B处，乘直立电梯上升30m至C处，再乘缆车沿长为180m的索道CD至山顶D处，此时观测C处的俯角为19°30′，索道CD看作在一条直线上．求山顶D的高度．（精确到1m，sin19°30′≈0.33，cos19°30′≈0.94，tan19°30′≈0.35）24．（2021•盐城）某种落地灯如图1所示，AB为立杆，其高为84cm；BC为支杆，它可绕点B旋转，其中BC长为54cm；DE为悬杆，滑动悬杆可调节CD的长度．支杆BC与悬杆DE之间的夹角∠BCD为60°．（1）如图2，当支杆BC与地面垂直，且CD的长为50cm时，求灯泡悬挂点D距离地面的高度；（2）在图2所示的状态下，将支杆BC绕点B顺时针旋转20°，同时调节CD的长（如图3），此时测得灯泡悬挂点D到地面的距离为90cm，求CD的长．（结果精确到1cm，参考数据：sin20°≈0.34，cos20°≈0.94，tan20°≈0.36，sin40°≈0.64，cos40°≈0.77，tan40°≈0.84）25．（2021•徐州）如图，斜坡AB的坡角∠BAC＝13°，计划在该坡面上安装两排平行的光伏板．前排光伏板的一端位于点A，过其另一端D安装支架DE，DE所在的直线垂直于水平线AC，垂足为点F，E为DF与AB的交点．已知AD＝100cm，前排光伏板的坡角∠DAC＝28°．（1）求AE的长（结果取整数）；（2）冬至日正午，经过点D的太阳光线与AC所成的角∠DGA＝32°，后排光伏板的前端H在AB上．此时，若要后排光伏板的采光不受前排光伏板的影响，则EH的最小值为多少（结果取整数）？参考数据：≈1.41，≈1.73，≈2.45．锐角A13°28°32°三角函数sin A0.220.470.53cos A0.970.880.85tan A0.230.530.6226．（2021•无锡）如图，四边形ABCD内接于⊙O，AC是⊙O的直径，AC与BD交于点E，PB切⊙O于点B．（1）求证：∠PBA＝∠OBC；（2）若∠PBA＝20°，∠ACD＝40°，求证：△OAB∽△CDE．27．（2021•宿迁）一架无人机沿水平直线飞行进行测绘工作，在点P处测得正前方水平地面上某建筑物AB的顶端A的俯角为30°，面向AB方向继续飞行5米，测得该建筑物底端B的俯角为45°，已知建筑物AB的高为3米，求无人机飞行的高度（结果精确到1米，参考数据：≈1.414，≈1.732）．28．（2021•连云港）我市的前三岛是众多海钓人的梦想之地．小明的爸爸周末去前三岛钓鱼，将鱼竿AB摆成如图1所示．已知AB＝4.8m，鱼竿尾端A离岸边0.4m，即AD＝0.4m．海面与地面AD平行且相距1.2m，即DH＝1.2m．（1）如图1，在无鱼上钩时，海面上方的鱼线BC与海面HC的夹角∠BCH＝37°，海面下方的鱼线CO与海面HC垂直，鱼竿AB与地面AD的夹角∠BAD＝22°．求点O到岸边DH的距离；（2）如图2，在有鱼上钩时，鱼竿与地面的夹角∠BAD＝53°，此时鱼线被拉直，鱼线BO＝5.46m，点O恰好位于海面．求点O到岸边DH的距离．（参考数据：sin37°＝cos53°≈，cos37°＝sin53°≈，tan37°≈，sin22°≈，cos22°≈，tan22°≈）29．（2021•苏州）如图，在矩形ABCD中，线段EF、GH分别平行于AD、AB，它们相交于点P，点P1、P2分别在线段PF、PH上，PP1＝PG，PP2＝PE，连接P1H、P2F，P1H 与P2F相交于点Q．已知AG：GD＝AE：EB＝1：2，设AG＝a，AE＝b．（1）四边形EBHP的面积四边形GPFD的面积（填“＞”、“＝”或“＜”）（2）求证：△P1FQ∽△P2HQ；（3）设四边形PP1QP2的面积为S1，四边形CFQH的面积为S2，求的值．30．（2021•常州）在平面直角坐标系xOy中，对于A、A′两点，若在y轴上存在点T，使得∠ATA′＝90°，且TA＝TA′，则称A、A′两点互相关联，把其中一个点叫做另一个点的关联点．已知点M（﹣2，0）、N（﹣1，0），点Q（m，n）在一次函数y＝﹣2x+1的图象上．（1）①如图，在点B（2，0）、C（0，﹣1）、D（﹣2，﹣2）中，点M的关联点是（填“B”、“C”或“D”）；②若在线段MN上存在点P（1，1）的关联点P′，则点P′的坐标是；（2）若在线段MN上存在点Q的关联点Q′，求实数m的取值范围；（3）分别以点E（4，2）、Q为圆心，1为半径作⊙E、⊙Q．若对⊙E上的任意一点G，在⊙Q上总存在点G′，使得G、G′两点互相关联，请直接写出点Q的坐标．2021年江苏省中考数学真题分类汇编：图形的变化参考答案与试题解析一．选择题（共10小题）1．（2021•泰州）如图所示几何体的左视图是（）A．B．C．D．【考点】简单组合体的三视图．【专题】投影与视图；空间观念．【分析】根据左视图是从左面看到的图形判定则可．【解答】解：从左边看，是一列两个矩形．故选：C．【点评】本题主要考查了几何体的三种视图和学生的空间想象能力，正确掌握观察角度是解题关键．2．（2021•常州）观察如图所示脸谱图案，下列说法正确的是（）A．它是轴对称图形，不是中心对称图形B．它是中心对称图形，不是轴对称图形C．它既是轴对称图形，也是中心对称图形D．它既不是轴对称图形，也不是中心对称图形【考点】轴对称图形；中心对称图形．【专题】平移、旋转与对称；几何直观．【分析】把一个图形绕某一点旋转180°，如果旋转后的图形能够与原来的图形重合，那么这个图形就叫做中心对称图形，这个点叫做对称中心．如果一个图形沿一条直线折叠，直线两旁的部分能够互相重合，这个图形叫做轴对称图形．据此判断即可．【解答】解：该图是轴对称图形，不是中心对称图形．故选：A．【点评】此题主要考查了中心对称图形和轴对称图形，熟记相关定义是解答本题的关键．3．（2021•无锡）下列图形中，既是中心对称图形又是轴对称图形的是（）A．B．C．D．【考点】轴对称图形；中心对称图形．【专题】平移、旋转与对称；几何直观．【分析】根据轴对称图形和中心对称图形的概念，对各选项分析判断即可得解．【解答】解：A．既是轴对称图形，又是中心对称图形，故本选项符合题意；B．是轴对称图形，不是中心对称图形，故本选项不合题意；C．不是轴对称图形，是中心对称图形，故本选项不合题意；D．是轴对称图形，不是中心对称图形，故本选项不合题意．故选：A．【点评】本题考查了中心对称图形与轴对称图形的概念．轴对称图形的关键是寻找对称轴，图形两部分折叠后可重合；中心对称图形是要寻找对称中心，旋转180度后与原图重合．4．（2021•盐城）如图是由4个小正方形体组合成的几何体，该几何体的主视图是（）A．B．C．D．【考点】展开图折叠成几何体；简单组合体的三视图．【专题】投影与视图；空间观念．【分析】根据主视图的意义画出相应的图形，再进行判断即可．【解答】解：该组合体的主视图如下：故选：A．【点评】本题考查简单组合体的主视图，理解主视图的意义是正确判断的前提．5．（2021•连云港）如图，将矩形纸片ABCD沿EF折叠后，点D、C分别落在点D1、C1的位置，ED1的延长线交BC于点G，若∠EFG＝64°，则∠EGB等于（）A．128°B．130°C．132°D．136°【考点】平行线的性质；矩形的性质；翻折变换（折叠问题）．【专题】平移、旋转与对称；推理能力．【分析】在矩形ABCD中，AD∥BC，则∠DEF＝∠EFG＝64°，∠EGB＝∠DEG，又由折叠可知，∠GEF＝∠DEF，可求出∠DEG的度数，进而得到∠EGB的度数．【解答】解：如图，在矩形ABCD中，AD∥BC，∴∠DEF＝∠EFG＝64°，∠EGB＝∠DEG，由折叠可知∠GEF＝∠DEF＝64°，∴∠DEG＝128°，∴∠EGB＝∠DEG＝128°，故选：A．【点评】本题主要考查平行线的性质，折叠的性质等，掌握折叠前后角度之间的关系是解题的基础．6．（2021•南京）如图，正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板．在灯光照射下，正方形纸板在地面上形成的影子的形状可以是（）A．B．C．D．【考点】正方形的性质；中心投影．【专题】投影与视图；空间观念；几何直观．【分析】根据正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板，则在地面上的投影关于对角线对称，因为灯在纸板上方，所以上方投影比下方投影要长．【解答】解：根据正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板，∴在地面上的投影关于对角线对称，∵灯在纸板上方，∴上方投影比下方投影要长，故选：D．【点评】本题主要考查中心投影的知识，弄清题目中光源和纸板的相对位置是解题的关键．7．（2021•苏州）如图，在方格纸中，将Rt△AOB绕点B按顺时针方向旋转90°后得到Rt △A′O′B，则下列四个图形中正确的是（）A．B．C．D．【考点】旋转的性质．【专题】平移、旋转与对称；几何直观．【分析】本题主要考查旋转的性质，旋转过程中图形形状和大小都不发生变化，根据旋转性质判断即可．【解答】解：A选项是原图形的对称图形，故A不正确；B选项是Rt△AOB绕点B按顺时针方向旋转90°后得到Rt△A′O′B，故B正确；C选项旋转后的对应点错误，即形状发生了改变，故C不正确；D选项是按逆时针方向旋转90°，故D不正确；故选：B．【点评】本题主要考查旋转的性质，熟练掌握并应用旋转的性质是解题的关键，重点注意旋转的方向和角度．8．（2021•南通）如图，根据三视图，这个立体图形的名称是（）A．三棱柱B．圆柱C．三棱锥D．圆锥【考点】由三视图判断几何体．【专题】投影与视图；空间观念．【分析】从正视图以及左视图都为一个长方形，俯视图三角形来看，可以确定这个几何体为一个三棱柱．【解答】解：根据三视图可以得出立体图形是三棱柱，故选：A．【点评】本题考查了由几何体的三种视图判断出几何体的形状，应从所给几何体入手分析得出是解题关键．9．（2021•宿迁）如图，折叠矩形纸片ABCD，使点B落在点D处，折痕为MN，已知AB ＝8，AD＝4，则MN的长是（）A．B．2C．D．4【考点】矩形的性质；翻折变换（折叠问题）．【专题】矩形菱形正方形；平移、旋转与对称；推理能力．【分析】由折叠的性质可得BM＝MD，BN＝DN，∠DMN＝∠BMN，可证四边形BMDN 是菱形，在Rt△ADM中，利用勾股定理可求BM的长，由菱形的面积公式可求解．【解答】解：如图，连接BD，BN，∵折叠矩形纸片ABCD，使点B落在点D处，∴BM＝MD，BN＝DN，∠DMN＝∠BMN，∵AB∥CD，∴∠BMN＝∠DNM，∴∠DMN＝∠DNM，∴DM＝DN，∴DN＝DM＝BM＝BN，∴四边形BMDN是菱形，∵AD2+AM2＝DM2，∴16+AM2＝（8﹣AM）2，∴AM＝3，∴DM＝BM＝5，∵AB＝8，AD＝4，∴BD＝＝＝4，∵S菱形BMDN＝×BD×MN＝BM×AD，∴4×MN＝2×5×4，∴MN＝2，故选：B．【点评】本题考查了翻折变换，矩形的性质，菱形判定和性质，勾股定理，求出BM的长是解题的关键．10．（2021•连云港）如图，△ABC中，BD⊥AB，BD、AC相交于点D，AD＝AC，AB＝2，∠ABC＝150°，则△DBC的面积是（）A．B．C．D．【考点】相似三角形的判定与性质；解直角三角形．【专题】三角形；几何直观．【分析】过点C作BD的垂线，交BD的延长线于点E，可得△ABD∽△CED，可得＝＝，由AD＝AC，AB＝2，可求出CE的长，又∠ABC＝150°，∠ABD＝90°，则∠CBD＝60°，解直角△BCE，可分别求出BE和BD的长，进而可求出△BCD的面积．【解答】解：如图，过点C作BD的垂线，交BD的延长线于点E，则∠E＝90°，∵BD⊥AB，CE⊥BD，∴AB∥CE，∠ABD＝90°，∴△ABD∽△CED，∴＝＝，∵AD＝AC，∴＝，∴＝＝＝，则CE＝，∵∠ABC＝150°，∠ABD＝90°，∴∠CBE＝60°，∴BE＝CE＝，∴BD＝BE＝，∴S△BCD＝•BD•CE＝×＝．故选：A．【点评】本题主要考查三角形的面积，相似三角形的性质与判定，解直角三角形等，看到面积或特殊角作垂线是常见的解题思路，也是解题关键．二．填空题（共10小题）11．（2021•常州）如图，在△ABC中，AC＝3，BC＝4，D、E分别在CA、CB上，点F在△ABC内．若四边形CDFE是边长为1的正方形，则sin∠FBA＝．【考点】正方形的性质；相似三角形的判定与性质；解直角三角形．【专题】解直角三角形及其应用；推理能力．【分析】连接AF，过点F作FG⊥AB于G，由四边形CDFE是边长为1的正方形可得AD＝2，BE＝3，根据勾股定理求出AB＝5，AF＝，BF＝，设BG＝x，利用勾股定理求出x＝3，可得FG＝1，即可得sin∠FBA的值．【解答】解：连接AF，过点F作FG⊥AB于G，∵四边形CDFE是边长为1的正方形，∴CD＝CE＝DF＝EF＝1，∠C＝∠ADF＝90°，∵AC＝3，BC＝4，∴AD＝2，BE＝3，∴AB＝＝5，AF＝＝，BF＝＝，设BG＝x，∵FG2＝AF2﹣AG2＝BF2﹣BG2，∴5﹣（5﹣x）2＝10﹣x2，解得：x＝3，∴FG＝＝1，∴sin∠FBA＝＝．故答案为：．【点评】此题综合考查了正方形、锐角三角函数的定义及勾股定理．根据勾股定理求出BG的长是解题的关键．12．（2021•徐州）如图，在△ABC中，点D、E分别在边BA、BC上，且＝＝，△DBE与四边形ADEC的面积的比．【考点】相似三角形的判定与性质．【专题】三角形；图形的相似；推理能力；应用意识．【分析】先由＝＝，设AD＝3m，DB＝2m，CE＝3k，EB＝2k，证明＝，又∠B＝∠B，可证明△DBE～△ABC．进而可得相似比为，面积比＝＝，从而可得S△DBE：S四边形ADEC＝4：21．【解答】解：∵＝＝，则设AD＝3m，DB＝2m，CE＝3k，EB＝2k，∴＝，＝，∴＝，又∠B＝∠B，∴△DBE～△ABC．相似比为，面积比＝＝，设S△DBE＝4a，则S△ABC＝25a，∴S四边形ADEC＝25a﹣4a＝21a，∴S△DBE：S四边形ADEC＝．故答案为：．【点评】本题考查了相似三角形的判定与性质，证明△DBE～△ABC得出相似比是解题的关键．13．（2021•无锡）如图，在Rt△ABC中，∠BAC＝90°，AB＝2，AC＝6，点E在线段AC上，且AE＝1，D是线段BC上的一点，连接DE，将四边形ABDE沿直线DE翻折，得到四边形FGDE，当点G恰好落在线段AC上时，AF＝．【考点】勾股定理；翻折变换（折叠问题）．【专题】平移、旋转与对称；解直角三角形及其应用；推理能力．【分析】由折叠的性质可得AB＝FG＝2，AE＝EF＝1，∠BAC＝∠EFG＝90°，在Rt△EFG中，由勾股定理可求EG＝3，由锐角三角函数可求EH，HF的长，在Rt△AHF 中，由勾股定理可求AF．【解答】解：如图，过点F作FH⊥AC于H，∵将四边形ABDE沿直线DE翻折，得到四边形FGDE，∴AB＝FG＝2，AE＝EF＝1，∠BAC＝∠EFG＝90°，∴EG＝＝＝3，∵sin∠FEG＝，∴，∴HF＝，∵cos∠FEG＝，∴，∴EH＝，∴AH＝AE+EH＝，∴AF＝＝＝，故答案为：．【点评】本题考查了翻折变换，考查了折叠的性质，勾股定理，锐角三角函数，构造直角三角形是解题的关键．14．（2021•苏州）如图，射线OM，ON互相垂直，OA＝8，点B位于射线OM的上方，且在线段OA的垂直平分线l上，连接AB，AB＝5．将线段AB绕点O按逆时针方向旋转得到对应线段A′B′，若点B′恰好落在射线ON上，则点A′到射线ON的距离d＝．【考点】线段垂直平分线的性质；旋转的性质．【专题】综合题；推理填空题；平移、旋转与对称；应用意识．【分析】设OA的垂直平分线与OA交于C，将线段AB绕点O按逆时针方向旋转得到对应线段A′B′，C随之旋转到C'，过A'作A'H⊥ON于H，过C'作C'D⊥ON于D，过A'作A'E⊥DC'于E，由OA＝8，AB＝5，BC是OA的垂直平分线，可得OB＝5，OC＝AC ＝4，BC＝3，cos∠BOC＝＝，sin∠BOC＝＝，证明∠BOC＝∠B'C'D＝∠C'A'E，从而在Rt△B'C'D中求出C'D＝，在Rt△A'C'E中，求出C'E＝，得DE＝C'D+C'E ＝，即可得到A'到ON的距离是．【解答】解：设OA的垂直平分线与OA交于C，将线段AB绕点O按逆时针方向旋转得到对应线段A′B′，C随之旋转到C'，过A'作A'H⊥ON于H，过C'作C'D⊥ON于D，过A'作A'E⊥DC'于E，如图：∵OA＝8，AB＝5，BC是OA的垂直平分线，∴OB＝5，OC＝AC＝4，BC＝3，cos∠BOC＝＝，sin∠BOC＝＝，∵线段AB绕点O按逆时针方向旋转得到对应线段A′B′，C随之旋转到C'，∴B'C'＝BC＝3，A'C'＝AC＝4，∠BOC＝∠B'OC'，∵∠B'C'D＝∠B'C'O﹣∠DC'O＝90°﹣∠DC'O＝∠B'OC'，∴cos∠B'C'D＝，Rt△B'C'D中，＝，即＝，∴C'D＝，∵AE∥ON，∴∠B'OC'＝∠C'A'E，∴sin∠C'AE＝sin∠B'OC'＝sin∠BOC＝，Rt△A'C'E中，＝，即＝，∴C'E＝，∴DE＝C'D+C'E＝，而A'H⊥ON，C'D⊥ON，A'E⊥DC'，∴四边形A'EDH是矩形，∴A'H＝DE，即A'到ON的距离是．故答案为：．方法二：过A作AC⊥OB于C，如图：由旋转可知：点A′到射线ON的距离d＝AC，∵OB•AC＝OA•BD，∴AC＝＝．【点评】本题考查线段的垂直平分线及旋转变换，涉及三角函数及矩形等知识，解题的关键是在Rt△B'C'D中和Rt△A'C'E中，求出求出C'D＝，C'E＝．15．（2021•南通）如图，一艘轮船位于灯塔P的南偏东60°方向，距离灯塔50海里的A处，它沿正北方向航行一段时间后，到达位于灯塔P的北偏东45°方向上的B处，此时B处与灯塔P的距离为25海里（结果保留根号）．【考点】解直角三角形的应用﹣方向角问题．【专题】解直角三角形及其应用；运算能力；推理能力．【分析】过点P作PC⊥AB，在Rt△APC中由锐角三角函数定义求出PC的长，再在Rt △BPC中由锐角三角函数定义求出PB的长即可．【解答】解：过P作PC⊥AB于C，如图所示：由题意得：∠APC＝30°，∠BPC＝45°，P A＝50海里，在Rt△APC中，cos∠APC＝，∴PC＝P A•cos∠APC＝50×＝25（海里），在Rt△PCB中，cos∠BPC＝，∴PB＝＝＝25（海里），故答案为：25．【点评】本题考查了解直角三角形的应用﹣方向角问题以及锐角三角函数定义；熟练掌握锐角三角函数定义，求出PC的长是解题的关键．16．（2021•常州）中国古代数学家刘徽在《九章算术注》中，给出了证明三角形面积公式的出入相补法．如图所示，在△ABC中，分别取AB、AC的中点D、E，连接DE，过点A 作AF⊥DE，垂足为F，将△ABC分割后拼接成矩形BCHG．若DE＝3，AF＝2，则△ABC 的面积是12．【考点】数学常识；三角形的面积；三角形中位线定理；矩形的判定；图形的剪拼．【专题】作图题；应用意识．【分析】根据图形的拼剪，求出BC以及BC边上的高即可解决问题．【解答】解：由题意，BG＝CH＝AF＝2，DG＝DF，EF＝EH，∴DG+EH＝DE＝3，∴BC＝GH＝3+3＝6，∴△ABC的边BC上的高为4，∴S△ABC＝×6×4＝12，故答案为：12．【点评】本题考查图形的拼剪，矩形的性质，全等三角形的判定和性质，三角形的面积等知识，解题的关键是读懂图象信息，属于中考常考题型．17．（2021•盐城）如图，在矩形ABCD中，AB＝3，AD＝4，E、F分别是边BC、CD上一点，EF⊥AE，将△ECF沿EF翻折得△EC′F，连接AC′，当BE＝或时，△AEC′是以AE为腰的等腰三角形．【考点】等腰三角形的判定；勾股定理；矩形的性质；翻折变换（折叠问题）．【专题】分类讨论；推理能力．【分析】设BE＝x，则EC＝4﹣x，由翻折得：EC′＝EC＝4﹣x．当AE＝EC′时，由勾股定理得：32+x2＝（4﹣x）2；当AE＝AC’时，作AH⊥EC’，由∠AEF＝90°，EF平方∠CEC′可证得∠AEB＝∠AEH，则△ABE≌△AHE，所以BE＝HE＝x，由三线合一得EC′＝2EH，即4﹣x＝2x，解方程即可．【解答】解：设BE＝x，则EC＝4﹣x，由翻折得：EC′＝EC＝4﹣x，当AE＝EC′时，AE＝4﹣x，∵矩形ABCD，∴∠B＝90°，由勾股定理得：32+x2＝（4﹣x）2，解得：，当AE＝AC′时，如图，作AH⊥EC′∵EF⊥AE，∴∠AEF＝∠AEC′+∠FEC′＝90°，∴∠BEA+∠FEC＝90°，∵△ECF沿EF翻折得△ECF，∴∠FEC′＝∠FEC，∴∠AEB＝∠AEH，∵∠B＝∠AHE＝90°，AH＝AH，∴△ABE≌△AHE（AAS），∴BE＝HE＝x，∵AE＝AC′时，作AH⊥EC′，∴EC′＝2EH，即4﹣x＝2x，解得，综上所述：BE＝或．故答案为：或．【点评】本题考查了矩形的性质、等腰三角形的性质、勾股定理等知识点，涉及到方程思想和分类讨论思想．当AE＝AC′时如何列方程，有一定难度．18．（2021•宿迁）如图，在△ABC中，AB＝4，BC＝5，点D、E分别在BC、AC上，CD ＝2BD，CE＝2AE，BE交AD于点F，则△AFE面积的最大值是．【考点】平行线分线段成比例．【专题】线段、角、相交线与平行线；三角形；推理能力．【分析】连接DE．首先证明DE∥AB，推出S△ABE＝S△ABD，推出S△AEF＝S△BDF，可得S＝S△ABD，求出△ABD面积的最大值即可解决问题．△AEF【解答】解：连接DE．∵CD＝2BD，CE＝2AE，∴＝＝2，∴DE∥AB，∴△CDE∽△CBA，∴＝＝，∴＝＝，∵DE∥AB，∴S△ABE＝S△ABD，∴S△AEF＝S△BDF，∴S△AEF＝S△ABD，∵BD＝BC＝，∴当AB⊥BD时，△ABD的面积最大，最大值＝××4＝，∴△AEF的面积的最大值＝×＝，故答案为：【点评】本题考查相似三角形的判定和性质，平行线的判定和性质等知识，解题的关键是证明DE∥AB，推出S△AEF＝S△ABD，属于中考常考题型．19．（2021•连云港）如图，BE是△ABC的中线，点F在BE上，延长AF交BC于点D．若BF＝3FE，则＝．【考点】平行线分线段成比例．【专题】图形的相似；推理能力．【分析】过点E作EG∥DC交AD于G，可得△AGE∽△ADC，所以，得到DC＝2GE；再根据△GFE∽△DFB，得＝＝，所以，即＝．【解答】解：如图，∵BE是△ABC的中线，∴点E是AC的中点，∴＝，过点E作EG∥DC交AD于G，∴∠AGE＝∠ADC，∠AEG＝∠C，∴△AGE∽△ADC，∴，∴DC＝2GE，∵BF＝3FE，∴，∵GE∥BD，∴∠GEF＝∠FBD，∠EGF＝∠BDF，∴△GFE∽△DFB，∴＝＝，∴，∴＝，故答案为：．【点评】本题考查了相似三角形的判定与性质，过点E作EG∥DC，构造相似三角形是解题的关键．20．（2021•南京）如图，将▱ABCD绕点A逆时针旋转到▱A′B′C′D′的位置，使点B′落在BC上，B′C′与CD交于点E．若AB＝3，BC＝4，BB′＝1，则CE的长为．【考点】平行四边形的性质；旋转的性质；解直角三角形的应用．【专题】三角形；解直角三角形及其应用；运算能力．【分析】过点A作AM⊥BC于点M，过点B作BN⊥AB′于点N，过点E作EG⊥BC，交BC的延长线于点G．BM＝B′M＝，由勾股定理可得，AM＝＝，由等面积法可得，BN＝，由勾股定理可得，AN＝＝＝，由题可得，△AMB∽△EGC，△ANB∽△B′GE，则＝＝，＝＝，设CG＝a，则EG＝a，B′G＝3+a，则＝，解得a＝．最后由勾股定理可得，EC＝＝＝．【解答】解：法一、如图，过点A作AM⊥BC于点M，过点B作BN⊥AB′于点N，过点E作EG⊥BC，交BC的延长线于点G．由旋转可知，AB＝AB′＝3，∠ABB′＝∠AB′C′，∴∠ABB′＝∠AB′B＝∠AB′C′，∵BB′＝1，AM⊥BB′，∴BM＝B′M＝，∴AM＝＝，∵S△ABB′＝＝，∴××1＝•BN×3，则BN＝，∴AN＝＝＝，∵AB∥DC，∴∠ECG＝∠ABC，∵∠AMB＝∠EGC＝90°，∴△AMB∽△EGC，∴＝＝＝，设CG＝a，则EG＝a，∵∠ABB′+∠AB′B+∠BAB′＝180°，∠AB′B+∠AB′C′+∠C′B′C＝180°，又∵∠ABB′＝∠AB′B＝∠AB′C′，∴∠BAB′＝∠C′B′C，∵∠ANB＝∠EGC＝90°，∴△ANB∽△B′GE，∴＝＝＝，∵BC＝4，BB′＝1，∴B′C＝3，B′G＝3+a，∴＝，解得a＝．∴CG＝，EG＝，∴EC＝＝＝．故答案为：．法二、如图，连接DD'，由旋转可知，∠BAB′＝∠DAD′，AB′＝AB＝3，AD′＝AD＝4，∴△BAB′∽△DAD′，∴AB：BB′＝AD：DD′＝3：1，∠AD′D＝∠AB′B＝∠B，∴DD′＝，又∵∠D′＝∠AB′C′＝∠B，∠B＝∠AB′B，∴∠D′＝∠B，即点D′，D，C′在同一条直线上，∴DC′＝，又∠C′＝∠ECB′，∠DEC′＝∠B′EC，∴△CEB’∽△C'ED，∴B′E：DE＝CE：C′E＝B′C：DC′，即B′E：DE＝CE：C′E＝3：，设CE＝x，B'E＝y，∴x：（4﹣y）＝y：（3﹣x）＝3：，∴x＝．故答案为：．【点评】本题主要考考查平行四边形的性质，等腰三角形三线合一，相似三角形的性质与判定，解直角三角形的应用等，构造正确的辅助线是解题关键．三．解答题（共10小题）21．（2021•盐城）如图，O为线段PB上一点，以O为圆心，OB长为半径的⊙O交PB于点A，点C在⊙O上，连接PC，满足PC2＝P A•PB．（1）求证：PC是⊙O的切线；（2）若AB＝3P A，求的值．【考点】圆周角定理；点与圆的位置关系；切线的判定与性质；相似三角形的判定与性质．【专题】与圆有关的位置关系；图形的相似；推理能力．【分析】（1）由PC2＝P A•PB得，可证得△P AC∽△PCB，根据相似三角形的性质得∠PCA＝∠B，根据圆周角定理得∠ACB＝90°，则∠CAB+∠B＝90°，由OA＝OC 得∠CAB＝∠OCA，等量代换可得∠PCA+∠OCA＝90°，即OC⊥PC，即可得出结论；（2）由AB＝3P A可得PB＝4P A，OA＝OC＝1.5P A，根据勾股定理求出PC＝2P A，根据相似三角形的性质即可得出的值．【解答】（1）证明：连接OC，∵PC2＝P A•PB，∴，∵∠P＝∠P，∴△P AC∽△PCB，∴∠PCA＝∠B，∵∠ACB＝90°，∴∠CAB+∠B＝90°，∵OA＝OC，∴∠CAB＝∠OCA，∴∠PCA+∠OCA＝90°，∴OC⊥PC，∴PC是⊙O的切线；（2）解：∵AB＝3P A，∴PB＝4P A，OA＝OC＝1.5P A，PO＝2.5P A，∵OC⊥PC，∴PC＝＝2P A，∵△P AC∽△PCB，∴＝＝＝．【点评】本题考查三角形相似的判定与性质，考查切线的判定，圆周角定理，解题的关键是熟练掌握圆周角定理及相似三角形的判定等知识点的综合运用．22．（2021•南京）如图，为了测量河对岸两点A，B之间的距离，在河岸这边取点C，D．测得CD＝80m，∠ACD＝90°，∠BCD＝45°，∠ADC＝19°17′，∠BDC＝56°19′．设A，B，C，D在同一平面内，求A，B两点之间的距离．（参考数据：tan19°17′≈0.35，tan56°19′≈1.50．）【考点】解直角三角形的应用．【专题】解直角三角形及其应用；应用意识．【分析】过B作BE⊥CD于E，过A作AF⊥BE于F，由已知△BCE是等腰直角三角形，设CE＝x，则BE＝x，DE＝（80﹣x）m，在Rt△BDE中，可得＝1.5，解得BE＝CE＝48m，在Rt△ACD中，解得AC＝28m，根据四边形ACEF是矩形，可得AF＝CE＝48m，EF＝AC＝28m，BF＝20m，即可在Rt△ABF中，求出AB＝＝52（m）【解答】解：过B作BE⊥CD于E，过A作AF⊥BE于F，如图：∵∠BCD＝45°，∴△BCE是等腰直角三角形，设CE＝x，则BE＝x，∵CD＝80m，∴DE＝（80﹣x）m，Rt△BDE中，∠BDC＝56°19'，∴tan56°19'＝，即＝1.5，解得x＝48（m），∴BE＝CE＝48m，Rt△ACD中，∠ADC＝19°17′，CD＝80m，∴tan19°17'＝，即＝0.35，解得AC＝28m，∵∠ACD＝90°，BE⊥CD于E，AF⊥BE，∴四边形ACEF是矩形，∴AF＝CE＝48m，EF＝AC＝28m，∴BF＝BE﹣EF＝20m，Rt△ABF中，AB＝＝＝52（m），答：A，B两点之间的距离是52m．【点评】本题考查解直角三角形的应用，涉及勾股定理、矩形判定及性质等知识，解题的关键是适当添加辅助线，构造直角三角形．23．（2021•泰州）如图，游客从旅游景区山脚下的地面A处出发，沿坡角α＝30°的斜坡AB步行50m至山坡B处，乘直立电梯上升30m至C处，再乘缆车沿长为180m的索道CD至山顶D处，此时观测C处的俯角为19°30′，索道CD看作在一条直线上．求山顶D的高度．（精确到1m，sin19°30′≈0.33，cos19°30′≈0.94，tan19°30′≈0.35）【考点】解直角三角形的应用﹣坡度坡角问题；解直角三角形的应用﹣仰角俯角问题．【专题】解直角三角形及其应用；运算能力；模型思想．【分析】通过作垂线，构造直角三角形，利用直角三角形的边角关系分别求出DE，FG 即可．【解答】解：如图，过点B、C分别作CE⊥DG，BF⊥DG垂足为E、F，延长CB交AG 于点H，由题意可知，∠DCE＝19°30′，CD＝180m，BC＝EF＝30m，在Rt△ABH中，∠α＝30°，AB＝50m，∴BH＝AB＝25（m）＝FG，在Rt△DCE中，∠DCE＝19°30′，CD＝180m，∴DE＝sin∠DCE•CD≈0.33×180＝59.4（m），∴DG＝DE+EF+FG＝59.4+30+25＝114.4≈114（m），答：山顶D的高度约为114m．【点评】本题考查解直角三角形，掌握直角三角形的边角关系是正确解答的前提，构造直角三角形是解决问题的关键..24．（2021•盐城）某种落地灯如图1所示，AB为立杆，其高为84cm；BC为支杆，它可绕点B旋转，其中BC长为54cm；DE为悬杆，滑动悬杆可调节CD的长度．支杆BC与悬杆DE之间的夹角∠BCD为60°．（1）如图2，当支杆BC与地面垂直，且CD的长为50cm时，求灯泡悬挂点D距离地面的高度；（2）在图2所示的状态下，将支杆BC绕点B顺时针旋转20°，同时调节CD的长（如图3），此时测得灯泡悬挂点D到地面的距离为90cm，求CD的长．（结果精确到1cm，参考数据：sin20°≈0.34，cos20°≈0.94，tan20°≈0.36，sin40°≈0.64，cos40°≈0.77，tan40°≈0.84）。

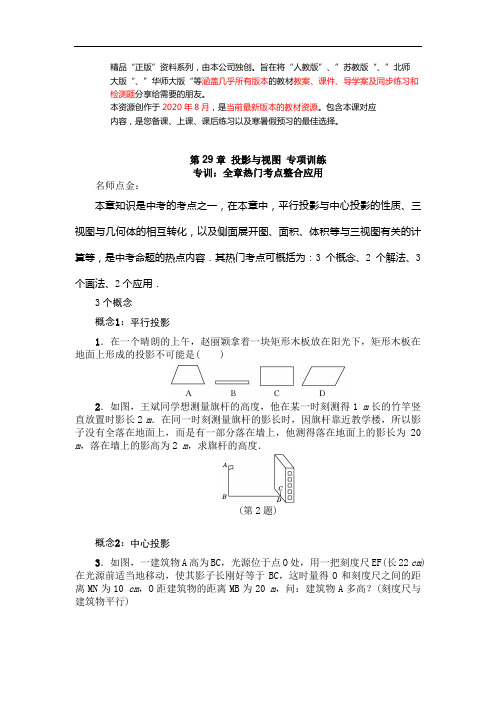

投影与视图29.1 投影第2课时正投影素材一新课导入设计情景导入置疑导入归纳导入复习导入类比导入悬念激趣复习导入<1>什么叫投影？投影有哪几种？<2>图29－1－32表示一块三角尺在光线照射下形成的投影,其中哪个是平行投影,哪个是中心投影？图<2><3>的投影线与投影面的位置关系有什么区别？图29－1－32结论：图<1>中的投影线集中于一点,属于中心投影；图<2><3>中的投影线互相平行,属于平行投影；图<2>中,投影线斜着照射到投影面上；图<3>中投影线垂直照射到投影面上,即投影线垂直于投影面．[说明与建议] 说明：通过对投影的概念和类型的回顾,加强新旧知识之间的联系．建议：充分观察三个图形,发现其中的不同点,给出正投影的概念．条件允许的学校,可以让学生自己做试验探究．素材二考情考向分析[命题角度] 常见几何体的正投影与判断1．线段的正投影．位置线段AB平行于投影面线段AB倾斜于投影面线段AB垂直于投影面投影特点正投影是线段A1B1,线段AB＝A1B1正投影是线段A2B2,线段AB>A2B2正投影是一个点A3<B3>2.正方形的正投影．位置纸板ABCD平行于投影面纸板ABCD倾斜于投影面纸板ABCD垂直于投影面投影特点正投影是正方形A1B1C1D1,它们的性质、大小一样正投影是四边形A2B2C2D2,它们的性质、大小不一样正投影是线段A3D3<或B3C3>例一位小朋友拿一个等边三角形木框在阳光下玩,等边三角形木框在地面上的影子不可能是<B>素材三教材习题答案P88 练习把下列物体与它们的投影用线连接起来：解：如下图：P92 练习如图,投影线的方向如箭头所示,画出圆柱体的正投影．解：P92 习题29.11．小华在不同时间于天安门前拍了几幅照片,下面哪幅照片是在下午拍摄的？<天安门是坐北朝南的建筑>解：第3幅照片是在下午拍摄的．2．请用线把图中各物体与它们的投影连接起来．解：3．如图,右边的正五边形是光线由上到下照射一个正五棱柱<正棱柱的上、下底面都是正多边形,并且侧棱垂直于底面>时的正投影,你能指出这时正五棱柱的各个面的正投影分别是什么吗？解：上、下底面的正投影是同一个正五边形,5个侧面的正投影分别是正五边形的5条边．4．一个圆锥的轴截面平行于投影面,圆锥的正投影是边长为3的等边三角形,求圆锥的体积和表面积．解：设该圆锥的正投影<轴截面的正投影>为正三角形ABC.过A作AD⊥BC于D,则AD＝3×sin60°＝错误!错误!,BD＝错误!,S侧＝错误!×π×3×3＝错误!π.∴S表＝错误!π＋错误!π＝错误!π,V＝错误!×错误!π×错误!错误!＝错误!错误!π.5．画出如图摆放的物体<正六棱柱>的正投影：<1>投影线由物体前方照射到后方；<2>投影线由物体左方照射到右方；<3>投影线由物体上方照射到下方．解：素材四图书增值练习[当堂检测]1. 如图,从左面看圆柱,则图中圆柱的投影是〔〕A．圆B．矩形C．梯形D．圆柱2. 太阳光垂直照射一扇矩形的窗户,投在平行于窗户的墙上的影子的形状是〔〕A．与窗户全等的矩形 B．平行四边形C．比窗户略小的矩形 D．比窗户略大的矩形3. 〔2013达州〕下面是一天中四个不同时刻两座建筑物的影子,将它们按时间先后顺序排列正确的是〔〕A．③①④②B．③②①④C．③④①②D．①②①③4. 如图所示是一个圆锥在某平面上的正投影,则该圆锥的侧面积是．5.如图是木杆和旗杆竖立在操场上,其中木杆在阳光下的影子已画出．〔1〕用线段表示这一时刻旗杆在阳光下的影子；〔2〕比较旗杆与木杆影子的长短；〔3〕图中是否出现了相似三角形？〔4〕上面的投影是正投影吗？为什么？参考答案1．B2．A3．C4．15π45．解：〔1〕线段MN即是旗杆在阳光下的影子.〔2〕根据图形可观察出旗杆的影子长．〔3〕有相似三角形,分别由旗杆与其影子和木杆与其影子以与太阳光线构成．〔4〕不是正投影,只有投影线和投影面垂直的投影才是正投影．[能力培优]专题一太阳光下的投影1．如图是一根电线杆在一天中不同时刻的影长图,试按其一天中发生的先后顺序排列,正确的是〔〕A．①②③④B．④①③②C．②③①④D．④③②①2．兴趣小组的同学要测量某棵树的高度．在阳光下,一名同学测得一根长为1米的直立竹竿的影长为0.6米,同时另一名同学测量树的高度时,发现树的影子不全落在地面上,有一部分落在教学楼的第一级台阶上,测得此影子长为0.3米,一级台阶高为0.3米,如图所示,若此时落在地面上的影长为4.8米,则树高为多少米？3．某校初三课外活动小组,在测量树高的一次活动中,如图所示,测得树底部中心A到斜坡底C的水平距离为8.8m．在阳光下某一时刻测得1米的标杆影长为0.8m,树影落在斜坡上的部分CD＝3.2m．已知斜坡CD的坡比i＝3求树高AB.〔结果保留整数,参考数据：3 1.7〕专题二灯光下的投影如图,一根直立于水平地面上的木杆AB在灯光下形成影子,当木杆绕点A按逆时针方向旋转直至到达地面时,影子的长度发生变化．设AB垂直于地面时的影长为AC﹙假定AC＞AB﹚,影长的最大值为m,最小值为n,那么下列结论：①m＞AC；②m＝AC；③n＝AB；④影子的长度先增大后减小．其中,正确结论的序号是．5．如图,小华、小军、小丽同时站在路灯下,其中小军和小丽的影子分别是AB,CD．〔1〕请你在图中画出路灯灯泡所在的位置〔用点P表示〕；〔2〕画出小华此时在路灯下的影子〔用线段EF表示〕.6．如图所示,点P表示广场上的一盏照明灯．〔1〕请你在图中画出小敏在照明灯P照射下的影子〔用线段表示〕；〔2〕若小丽到灯柱MO的距离为4.5米,照明灯P到灯柱的距离为1.5米,小丽目测照明灯P 的仰角为55°,她的目高QB为1.6米,试求照明灯P到地面的距离〔结果精确到0.1米〕．〔参考数据：tan55°≈1.428,sin55°≈0.819,cos55°≈0.574〕专题三正投影7．如图,投影面上垂直立一线段AB,线段长为2 cm.〔1〕当投影线垂直照射投影面时,线段在地面上的投影是什么图形？请在左图中画出来.〔2〕当投影线与投影面的倾斜角为60°时,线段在投影面上的投影是什么图形？并画出投影示意图.〔3〕上面〔1〕、〔2〕问题中的投影都是正投影吗？为什么？8．在正投影中,正方形倾斜于投影面放置时,它的投影是什么图形？若正方形的面积为10,它的正投影的面积是5,你知道正方形与投影面的倾斜角是多少度吗？专题四规律探究题9．学习投影后,小明、小颖利用灯光下自己的影子长度来测量一路灯的高度,并探究影子长度的变化规律.如图,在同一时刻,身高为1.6m的小明〔AB〕的影子BC的长是3m,而小颖〔EH〕刚好在路灯灯泡的正下方H点,并测得HB=6m.〔1〕请你在图中画出形成影子的光线,并确定路灯灯泡所在的位置G ；〔2〕求路灯灯泡的垂直高度GH ；〔3〕如果小明沿线段BH 向小颖〔点H 〕走去,当小明走到BH 的中点B 1处时,求其影子B 1C 1的长；当小明继续走剩下路程的13到B 2处时,求其影子B 2C 2的长；当小明继续走剩下路程的14到B 3处时,……,按此规律继续走下去,当小明走剩下路程的11 n 到B n 处时,其影子B n C n 的长为m 〔用含n 的代数式表示〕.[知识要点]1．投影：一个物体放在阳光下或灯光前,就会在地面上或墙壁上留下它的影子,这个影子称为物体的投影.投影要有照射光线和形成影子的地方,这就是投影线和投影面.2．平行投影：由平行光线形成的投影是平行投影.3．中心投影：由同一个点〔点光源〕发出的光线所形成的投影为中心投影.4．正投影的概念：在平行投影中,如果投射线垂直于投影面,那么这种投影称为正投影.几何体在一个平面上的正投影叫做这个几何体的视图.5．<1>当线段AB 平行于投影面P 时,它的正投影是线段A 1B 1,线段AB 与它的投影的大小关 系为AB ＝A 1B 1；<2>当线段AB 倾斜于投影面P 时,它的正投影是线段A 2B 2,线段AB 与它的投影的大小关系为AB ＞A 2B 2；<3>当线段AB 垂直于投影面P 时,它的正投影是一个点.6．<1>当纸板Q 平行于投影面P 时,Q 的正投影与Q 的形状、大小一样；<2>当纸板Q 倾斜于投影面P 时,Q 的正投影与Q 的形状、大小发生变化；<3>当纸板Q 垂直于投影面P 时,Q 的正投影成为一条线段.故当物体的某个面平行于投影面时,这个面的正投影与这个面的形状、大小完全相同. [温馨提示]平行投影与中心投影的区别与联系.2．在平行投影下,一个图形上的点被投影后,对应点的连线互相平行.同一时刻,平行投影的影子方向和大小不随物体位置的变化而变化.3．中心投影的投射光线相交于一点,同一时刻,中心投影的影子方向随物体位置的变化而发生变化.4．正投影是平行投影的一种特例,正投影的特征是每条投影线都垂直于投影面.[方法技巧]1．因为一天之中,太阳东升西落,所以早晨物体的影子朝西,傍晚物体的影子朝东,但因为地处北半球,即使是夏天的正午,也由于太阳直射点的关系,物体的影子略微向北偏移,故一天之中影子方向的变化顺序为：正西→北偏西→正北→北偏东→正东；一天之中影子的长度的变化规律为：长→短→长．2．确定点光源的位置的方法：两个物体影子的顶端与物体的顶端的连线的交点为点光源的位置．区别 联系 光线 物体与投影面平行时的投影 平行投影 平行的投影线 全等 都是物体在光线的照射下,在某个平面内形成的影子〔即都是投影〕 中心投影 从一点出发的投影线放大〔位似变换〕3．分别自两个物体的顶端与其影子的顶端作一条直线,若两直线平行,则为平行投影；若两直线相交,则为中心投影,其交点是光源的位置.参考答案C [解析]太阳由东升起的过程中,物体的影子投向西侧,且由长到短,太阳偏西,物体的影子也转投向东侧,且由短到长．故选Ｃ.解：画出示意图如图所示.从图中我们看到小树在一组平行光的照射下,影子分成了三部分AC 、CD 、DG .因为小树和竖直台阶是水平的,所以四边形CDEF 是平行四边形,EF ＝CD ,因为同一时刻,不同物体的物高与影长之比相等,所以6.01==AC AF DG BE . 即6.018.43.0==AF BE . 解得BE ＝0.5,AF ＝8.所以小树的高AB ＝AF ＋EF ＋BE ＝8＋0.3＋0.5＝8.8<米>.3．解：如图所示,延长BD 与AC 的延长线交于点E ,过点D 作DH ⊥AE 于点H .∵i ＝tan ∠DCH ＝CH DH ＝31＝33, ∴∠DCH ＝30°. ∴DH ＝12CD ＝1.6m,CH ＝3DH ≈2.7 m. 由题意可知10.8DH HE =, ∴HE ＝0.8DH ＝1.28m.∴AE ＝AC ＋CH ＋HE ≈8.8＋2.7＋1.28＝12.78<m>.∵8.01=AE AB ,所以168.078.128.0≈==AE AB <m>. ①③④ [解析]当木杆绕点A 按逆时针方向旋转时,如图所示,m＞AC ,①成立；①成立,那么②不成立；当旋转到达地面时,有最短影长,等于AB ,③成立；由上可知,影子的长度先增大后减小,④成立．解：如图所示.〔1〕点P 就是所求的点；〔2〕EF 就是小华此时在路灯下的影子．6．解：〔1〕如图,线段AC 是小敏的影子.〔2〕过点Q 作QE ⊥MO 于E ,过点P 作PF ⊥AB 于F ,交EQ 于点D ,则PF ⊥EQ .在Rt △PDQ 中,∠PQD ＝55°,DQ ＝EQ －ED ＝4.5－1.5＝3〔米〕.∵tan55°＝错误！未找到引用源.,∴PD ＝3tan55°≈4.3〔米〕.∵DF ＝QB ＝1.6米,∴PF ＝PD ＋DF ≈4.3＋1.6＝5.9〔米〕.答：照明灯P 到地面的距离为5.9米．7．解：〔1〕点.〔2〕线段,这条线段BC 的长度为332.〔3〕〔1〕问中的投影是正投影,〔2〕问中的投影不是正投影,是平行投影.只有投影线和投影面垂直的投影才是正投影.8．是一个长方形,当正方形倾斜于投影面放置时,它与投影面平行的一边长等于原来的长度,而与投影面不平行的边长缩小.因为正方形的面积为10,它的正投影的面积是5,所以不平行的一边长的投影等于这边的一半,所以正方形与投影面的倾斜角是60度.9．解：〔1〕如图,点G 即为所求.〔2〕由题意得△∽△ABC GHC ,∴AB BC GH HC =, ∴1.6363GH =+, ∴ 4.8GH =m.〔3〕1111△∽△A B C GHC ,∴11111A B B C GH HC =, 设11B C 的长为x m,则1.64.83x x =+, 解得32x =〔m 〕,即1132B C =m ． 同理22221.64.82B C B C =+, 解得221B C =〔m 〕,31n n B C n =+． 素材五 数学素养提升日晷简介日晷,本义是指太阳的影子.现代的"日晷〞指的是人类古代利用日影测得时刻的一种计时仪器,又称"日规〞.其原理就是利用太阳的投影方向来测定并划分时刻,通常由晷针和晷面组成.利用日晷计时的方法是人类在天文计时领域的重大发明,这项发明被人类沿用达几千年之久. 在一天中,被太阳照射到的物体投下的影子在不断地改变着：第一是影子的长短在改变.早晨的影子最长,随着时间的推移,影子逐渐变短,一过中午它又重新变长；第二是影子的方向在改变.在北回归线以北的地方,早晨的影子在西方,中午的影子在北方,傍晚的影子在东方.从原理上来说,根据影子的长度或方向都可以计时,但根据影子的方向来计时更方便一些.故通常都是以影子的方位计时.[1]随着时间的推移,晷针上的影子慢慢地由西向东移动.移动着的晷针影子好像是现代钟表的指针,晷面则是钟表的表面,以此来显示时刻.早晨,影子投向盘面西端的卯时附近；当太阳达正南最高位置〔上中天〕时,针影位于正北〔下〕方,指示着当地的午时正时刻.午后,太阳西移,日影东斜,依次指向未、申、酉各个时辰.。
