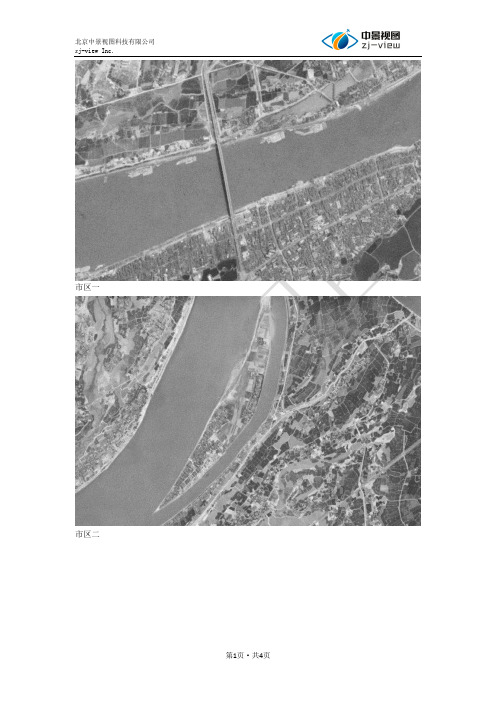

市区一市区二市区三市区四1960年8月，美国成功发射了世界第一颗侦察卫星-锁眼一号（又名“发现者”13号）光学成像侦察卫星。
至今，美国已发展了六代“锁眼”系列光学成像侦察卫星。
现役的“锁眼”12号分辨率最高，达0.1米。
锁眼系列照相侦察卫星是美国 60 年代开始使用的侦察卫星，主要有KH－1、4、5、6、7、 8、9、11、12等九种型号。
KH-1型是第一代普查型照相侦察卫星，于1960年10月开始发射，工作寿命3－28天，地面分辨率3－6米。
KH-4型属第一代详查型照相侦察卫星，于1962年3月开始发射，工作寿命3－5天，地面分辨率2－3米。
KH-5型属第二代普查型照相侦察卫星，于1963年2月开始发射，工作寿命20－28天，地面分辨率小于3.6米。
KH-6型属第二代详查型照相侦察卫星，于1963年7月开始发射，工作寿命4－10天，地面分辨率0.6米。
KH-7型属第三代普查型照相侦察卫星，于1966年8月开始发射，工作寿命14－36天，地面分辨率0.6-2.4米。
KH-8型属第三代详查型照相侦察卫星，于1966年7月开始发射，工作寿命9－90天，地面分辨率小于0.6米。
KH-9型属第四代普查兼详查型照相侦察卫星，于1971年6月开始发射，工作寿命5－220天，地面分辨率小于0.3米。
KH-11型属第五代普查型照相侦察卫星，于1976年12月开始发射，工作寿命770－1175天，地面分辨率1.5-3米。
1991年以后美国政府陆续解密KH-4型号两个版本的卫星图像。
其中，国内大部分区域为1.8米或2.7米黑白数字化影像，个别局部地区甚至有0.6米影像。
中景视图整理全国大部分存档影像，利用自有开发软件，可实现遥感影像快速获取及加工，目前已形成万余幅历史存档影像库，有效保证数据提供时效。
测绘技术中遥感影像制图数据处理方法与技巧在现代测绘技术中，遥感影像制图数据处理是一项重要的技术工作。
通过遥感影像，我们可以获取到大面积、高精度的地理空间信息，为城市规划、土地利用、环境监测等领域提供了重要支撑。
然而，由于遥感影像数据本身的复杂性和庞大性，如何高效地处理这些数据成为了测绘技术中的难点之一。
本文将介绍几种常用的遥感影像制图数据处理方法和技巧，帮助读者更好地应对这一挑战。
一、影像预处理遥感影像采集后，常常存在噪声、辐射校正、大气校正等问题，需要进行预处理以提高数据质量。
通常的预处理工作包括：影像去噪、几何校正、辐射校正、大气校正等。
1. 影像去噪影像去噪是提高数据质量的重要一环。
我们可以采用滤波算法（如均值滤波、中值滤波、高斯滤波等）来去除影像中的噪声。
其中，中值滤波常用于去除椒盐噪声，而高斯滤波则适用于高斯噪声的去除。
2. 几何校正几何校正是将采集的影像与地面坐标系进行对应，消除由于航线摆动或者传感器畸变引起的影响。
这一步骤通常包括像控点的选取、图像配准、几何变换等。
常用的几何校正方法有最小二乘匹配、数据库匹配和光束法平差等。
3. 辐射校正辐射校正是将影像数字值转化为反射率值，以消除不同时刻、不同传感器等因素引起的辐射量差异。
这一步骤通常包括定标系数的计算、辐射度计算等。
常用的辐射校正方法有直方图匹配法、特征点法和直线递推法等。
4. 大气校正大气校正是消除大气因素对遥感影像的影响，提高影像的可解译性。
这一步骤涉及大气传输模型的选择和参数估计等。
常用的大气校正方法有6S模型、FLAASH模型和QUAC模型等。
二、影像分类与提取影像分类是将遥感影像中的像元划分为不同的类别，并提取出感兴趣的特征。
影像分类可以帮助我们了解地物分布、进行地物量化分析等。
1. 基于像元的分类基于像元的分类是根据单个像元的光谱信息进行分类。
常用的方法包括最大似然分类、最小距离分类、支持向量机等。
这些方法通过计算像元与样本之间的距离或者相似度，将其划分为不同的类别。
卫星影像处理与遥感图像解译技巧地球遥感技术以其高分辨率和广覆盖的优势，成为当今科技发展中重要的工具之一。
卫星影像处理和遥感图像解译技巧是在遥感应用过程中必不可少的环节。
本文将探讨几种常见的卫星影像处理和遥感图像解译技巧，并探索其应用领域和未来发展方向。
一、卫星影像预处理技巧在利用卫星影像进行遥感图像解译之前，首先需要对卫星影像进行预处理。
预处理的目的是消除或减小影像中的噪声和不确定因素，提高遥感数据的可用性。
1. 辐射校正辐射校正是指将原始卫星影像转化为反映地表辐射能量分布的数据。
由于卫星影像获取过程中会受到大气环境的影响，因此需要进行辐射校正来消除大气效应。
常用的辐射校正方法有大气纠正、反射率校正等。
2. 几何校正几何校正是指对卫星影像进行几何校正，使其符合地理坐标系统。
卫星影像获取过程中会受到卫星运动和地球自转的影响，因此几何校正对于实现影像的精确配准和准确的空间位置信息非常重要。
3. 合成影像将多幅卫星影像合成成为一张高分辨率的影像可以提高遥感数据的空间分辨率，同时也可以提高影像的质量。
常用的合成影像方法有类别合成、分辨率增强等。
二、遥感图像解译技巧遥感图像解译是指通过对卫星影像进行解读和分析，得出地表特征和信息的过程。
它是遥感技术中最核心、最具挑战性的环节之一。
1. 图像分类图像分类是将卫星影像中的像元划分为不同的类别，以实现不同地物类别的提取和识别。
常用的图像分类方法包括像元法、目标法、混合像元法等。
2. 特征提取特征提取是指从卫星影像中提取出能够区分和区域化地物类别的特征。
常用的特征提取方法有光谱特征提取、纹理特征提取、形态特征提取等。
3. 目标检测目标检测是指利用卫星影像进行目标或地物的检测和识别。
常见的卫星影像目标检测方法有目标检测算法、基于机器学习的目标检测等。
三、卫星影像处理与遥感图像解译的应用领域卫星影像处理和遥感图像解译技巧广泛应用于地质勘探、环境监测、农业、城市规划等领域。
遥感图像处理实验报告班级姓名学号实验室成绩评定教师签字专题一: DEM图像进行彩色制图（叙述制图过程并把自己处理结果加载到本文档里）实验目的:1.实验步骤:2.选择File > Open Image File>bhdemsub.img,出现由主图像窗口、滚动窗口和缩放窗口组成的ENVI 图像。
3.选择主图像窗口内的功能菜单Tools>Color Maping>Density Slice, 出现Density Slice对话框。
4.选择Clear Ranges, 清除Defined Density Slice Ranges下的内容。
5.选择Options>Add New Ranges, 其中RangeStart: 1219 ；Range End;1701；#of Ranges:10。
在Density Slice对话框中Defined Density Slice Ranges下出现十组内容。
6.逐个组将Red条依次改为25, 50, 75, 100, 125, 150, 175, 200, 225, 250。
Greeen与Blue不变。
选择Apply按钮, 主图像窗口、滚动窗口和缩放窗口组成的ENVI图像的颜色改变。
选择主图像窗口内的功能菜单File>Save Image As> Image File 出现Output Dispiay to Image File对话框, Output File Type选择JPEG, Enter Output Filename选择保存位置, Compression Facter（0-1）选择0.750.实验结果:专题二: TM与SPOT数据融合（叙述该过程并处理结果加载到本文档里。
注意用两种方法融合的过程）实验目的:1. 进行快速对比度拉伸、直方图执行交互式对比度拉伸和直方图匹配的操作2. 快速滤波、滤波的操作3. ENVI中变换（Transform）菜单功能的了解实验步骤:1. 选择File > Open Image File>Lon.spot文件,点击No Display>new display>load band2. 选择File > Open Image File>Lon.tm文件,点击No Display>new display>load band3. 选择Basic Tools>Resize Data>选择Lon.tm文件>点击OK(弹出对话框, 分别填写内容)4. 选择Basic Tools>Stretch实验结果:专题三: 航片的配准与镶嵌（叙述该过程并处理结果加载到本文档）1配准●图像-图像地面控制点 (Select GCPs: Image-to-Image)●图像-图像配准需要两幅图像均打开。

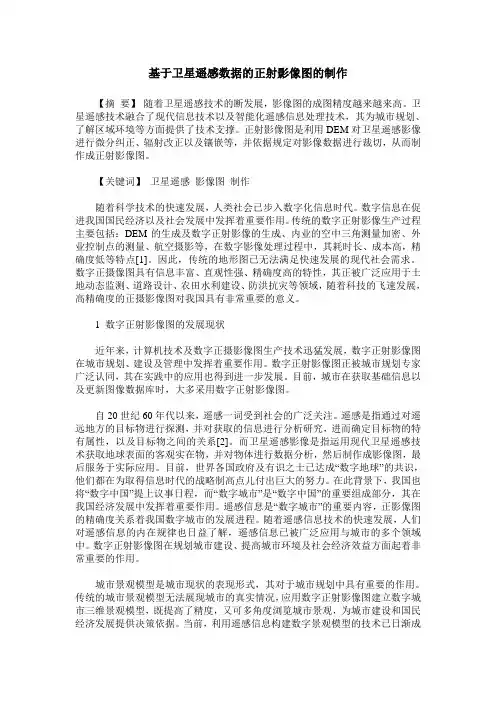

基于卫星遥感数据的正射影像图的制作【摘要】随着卫星遥感技术的断发展，影像图的成图精度越来越来高。
卫星遥感技术融合了现代信息技术以及智能化遥感信息处理技术，其为城市规划、了解区域环境等方面提供了技术支撑。
正射影像图是利用DEM对卫星遥感影像进行微分纠正、辐射改正以及镶嵌等，并依据规定对影像数据进行裁切，从而制作成正射影像图。
【关键词】卫星遥感影像图制作随着科学技术的快速发展，人类社会已步入数字化信息时代。
数字信息在促进我国国民经济以及社会发展中发挥着重要作用。
传统的数字正射影像生产过程主要包括：DEM的生成及数字正射影像的生成、内业的空中三角测量加密、外业控制点的测量、航空摄影等，在数字影像处理过程中，其耗时长、成本高，精确度低等特点[1]。
因此，传统的地形图已无法满足快速发展的现代社会需求。
数字正摄像图具有信息丰富、直观性强、精确度高的特性，其正被广泛应用于土地动态监测、道路设计、农田水利建设、防洪抗灾等领域，随着科技的飞速发展，高精确度的正摄影像图对我国具有非常重要的意义。
1 数字正射影像图的发展现状近年来，计算机技术及数字正摄影像图生产技术迅猛发展，数字正射影像图在城市规划、建设及管理中发挥着重要作用。
数字正射影像图正被城市规划专家广泛认同，其在实践中的应用也得到进一步发展。
目前，城市在获取基础信息以及更新图像数据库时，大多采用数字正射影像图。
自20世纪60年代以来，遥感一词受到社会的广泛关注。
遥感是指通过对遥远地方的目标物进行探测，并对获取的信息进行分析研究，进而确定目标物的特有属性，以及目标物之间的关系[2]。
而卫星遥感影像是指运用现代卫星遥感技术获取地球表面的客观实在物，并对物体进行数据分析，然后制作成影像图，最后服务于实际应用。
目前，世界各国政府及有识之士已达成“数字地球”的共识，他们都在为取得信息时代的战略制高点儿付出巨大的努力。
在此背景下，我国也将“数字中国”提上议事日程，而“数字城市”是“数字中国”的重要组成部分，其在我国经济发展中发挥着重要作用。
《遥感解译与制图》实验报告
影像地图制图
班级: 620707
学号: ********
**: **
日期: 2010/4/18
要求: 对实验目的与要求、实验内容进行简要说明, 重点说明实验步骤及相应结果（附相关的图像、图形等）, 并对存在问题进行适当说明和分析。
一实验目的与要求
目的: 以辽宁省葫芦岛市所在地为研究区, 利用Land sat /ETM+遥感数据, 通过遥感数字图像处理及分幅, 进行影像地图制图, 最终提交1∶5万锦西县影像地图及实验报告。
要求:
1.掌握遥感影像制图的分幅方法
2.掌握影像地图制图要素的制作规范及方法
二实验内容
利用E nvi给图像添加网格线和比例尺, 在利用photo shop软件对图像进行制作, 包括添加图框, 标题, 图例等。
三实验步骤及相应结果
1添加网格线
给图像添加网格线:
对网格线进行设置: 结果:
2添加比例尺结果:
3输出图像
4用photoshop对图像进行制作
用到的主要工具有文字编辑, 画线等。
5最终结果:
遇到的问题:
一开始在photo shop中总是无法编辑文字, 和同学交流, 发现有好几个同学也遇到了同样的问题, 后来在E nvi输出图像的时候选择JPEG格式, 就可以进行文字编辑了。
收获:
通过本实验, 了解了photo shop的一些简单的图像处理功能。
理解了影像地图制图的一般过程。
北京揽宇方圆信息技术有限公司历史遥感卫星影像-锁眼卫星影像-1960年的中国卫星影像北京揽宇方圆1960年一1980年的锁眼卫星影像获得了业界的关注，为社会各界对研究地理变化、城市变迁等工作提供了宝贵的资料，深受大众欢迎。
早期的卫星影像摄影像幅较小，摄影分辨率和摄影质量都受到当时科技发展条件的限制，而且那时全球定位卫星系统还未研发，影像本身不带有任何精度的定位信息，要靠现在的地图数据来纠正，工作量也比较大。
但此批数据珍贵之处在于忠实记录了当时的河流、海洋、道路、居民地、植被等地理状况，为此时期缺失的地理影像信息，且具备一定的分辨能力和能达到一定的纠正精度，是研究历史变迁、自然地貌、人工地貌、农业生产、林业分布、居住环境等多种历史地理信息和人文信息的宝贵资料。
江湖岸线、海岛岸线、城市建筑、农业土地分布等清晰可辨，反演数据并与现状对比分析后，可以得出许多极具研究价值的社会经济数据，为一定时间段自然地理和社会发展演变过程提供精确的地理信息佐证，从而有助于分析自然规律和社会发展规律，推断今后发展演变的趋势，其意义重大。
锁眼卫星影像数据背景：美国1960年8月发射世界上第一颗照相侦察卫星以来，执行了很多项侦察卫星排程，主要是用于代替高空侦察机来了解前苏联的军事实力。
美国的照相侦察卫星大部分项目后来均被纳入1962开始的锁眼系列卫星计划，例如，我们现在常用的KH-4A和KH-4B锁眼卫星，又叫科罗纳（CORONA或日冕）卫星最初的主要目的就是确定前苏联正在以多快的速度生产远端轰炸机、弹道导弹数量以及防空体系(包括截击机和地空导弹发射场等)的部署情况。
1995年美国克林顿总统任期内发布了总统令,解密美国第一代照相侦察卫星拍摄的历史遥感影像，也就是锁眼卫星拍摄的1960年-1980年拍摄的全部影像进行解密。
卫星系统KH-1--4KH-4A KH-4B KH-5KH-6KH-7KH-9存档时间1959'-1963'1963'-1969'1967'-1972'1961'-1964'1963'1963'-1967'1971'-1984'影像类型全色全色全色全色全色全色全色卫星高度166-463185*********变轨变轨分辨率（米）7.5 2.7 1.8138 1.80.66单景面积15*209-41*57917*23113.8*188482*48212*6420*38160*270胶片宽70mm70mm70mm5in5in18in18in放大能力1616816102118胶片分辨率50-10012016030160200120帧（厘米） 2.18*29.8 2.18*29.8 2.18*29.8 4.5*4.5 4.5*25 4.5*25 4.5*25焦距（英寸）2424243666059.8锁眼卫星影像数据覆盖：已经解密的国内锁眼卫星影像数据，最高分辨率达到0.6m，0.6米的影像集中在主要城市，大部分地区都有1.8到2.7m之间影像数据，时相集中在1963-1972年之间。
