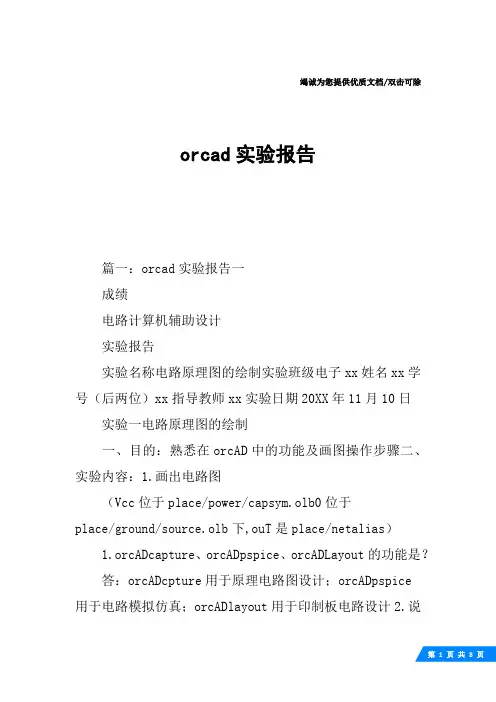

竭诚为您提供优质文档/双击可除orcad实验报告篇一：orcad实验报告一成绩电路计算机辅助设计实验报告实验名称电路原理图的绘制实验班级电子xx姓名xx学号（后两位）xx指导教师xx实验日期20XX年11月10日实验一电路原理图的绘制一、目的：熟悉在orcAD中的功能及画图操作步骤二、实验内容：1.画出电路图（Vcc位于place/power/capsym.olb0位于place/ground/source.olb下,ouT是place/netalias）1.orcADcapture、orcADpspice、orcADLayout的功能是？答：orcADcpture用于原理电路图设计；orcADpspice用于电路模拟仿真；orcADlayout用于印制板电路设计2.说明电路设计流程与画电路图的步骤。

答：电路设计流程：①用orcADcpturecIs软件②新建设计项目③配置元器件符号库④进入设计项目管理窗口⑤启动电路图编辑器⑥绘制电路图⑦电路图的后处理和结果保存。

画图步骤：①调用pageeditor②绘制电路图③修改电路图④电路图的后处理和结果输出。

3.在orcADcapture电路编辑环境中，如何加载元件库？答：在orcADcpture电路编辑环境中，选中library目录后，单击鼠标右键，屏幕上鼠标处弹出AddFile快捷菜单，单击AddFile弹出AddFiletoprojectFolder对话框，在c:\cadence\psD_14.2\tools\capture\library目录下选择所需要的图形符号库文件添加到项目中。

4.在orcADcapture电路编辑环境中，如何取用元件？答：在orcADcpture电路编辑环境中，完成所需符号库添加后，单击某一库名称，该库中的元器件符号将按字母顺序列在其上方的元器件符号列表框中。

然后通过元器件符号列表框右侧的滚动条查找元器件名称或在part文本框中键入欲查找的元器件符号名称。

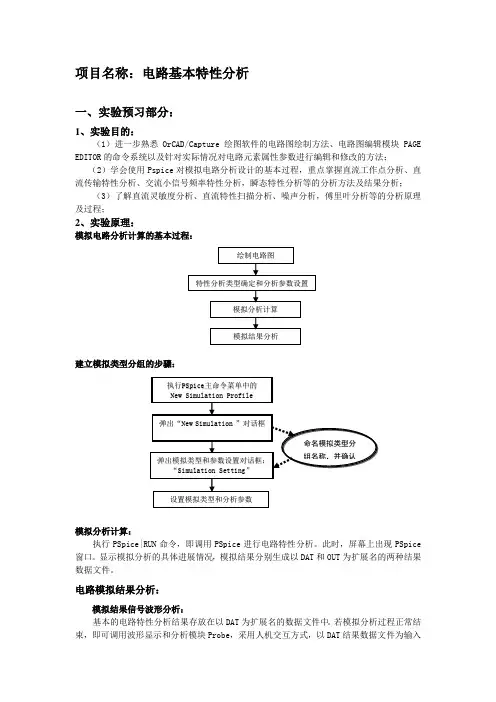

项目名称：电路基本特性分析一、实验预习部分：1、实验目的：（1）进一步熟悉OrCAD/Capture绘图软件的电路图绘制方法、电路图编辑模块PAGE EDITOR的命令系统以及针对实际情况对电路元素属性参数进行编辑和修改的方法；（2）学会使用Pspice对模拟电路分析设计的基本过程，重点掌握直流工作点分析、直流传输特性分析、交流小信号频率特性分析，瞬态特性分析等的分析方法及结果分析；（3）了解直流灵敏度分析、直流特性扫描分析、噪声分析，傅里叶分析等的分析原理及过程；2、实验原理：模拟电路分析计算的基本过程：建立模拟类型分组的步骤：模拟分析计算：执行PSpice|RUN命令，即调用PSpice进行电路特性分析。

此时，屏幕上出现PSpice 窗口。

显示模拟分析的具体进展情况，模拟结果分别生成以DAT和OUT为扩展名的两种结果数据文件。

电路模拟结果分析：模拟结果信号波形分析：基本的电路特性分析结果存放在以DAT为扩展名的数据文件中。

若模拟分析过程正常结束，即可调用波形显示和分析模块Probe，采用人机交互方式，以DAT结果数据文件为输入分析模拟结果。

出错信息显示分析：若电路图中存在问题、分析参数的设置不合适或模拟计算中出现不收敛问题，都将影响模拟过程的顺利进行，这时屏幕上将显示出错信息。

用户应根据对出错信息的分析，确定是否修改电路图、改变分析参数的设置或采取措施解决不收敛问题。

然后，再进行模拟分析。

模拟结果输出文件查阅：有些电路特性的模拟结果存放在以OUT为扩展名的输出文件中。

这是一个ASCII码文件。

执行PSpice|View Output File子命令，即可查阅。

3、实验仪器：装有Pspice软件的计算机一台4、实验步骤及方法：（1）对实验一中RC串并联电路进行AC分析和瞬态分析（Transient Analysis）。

①按照要求绘制RC串并联电路电路图；②建立RC串并联电路电连接网表文件；③建立模拟类型分组，并根据电源频率等参数进行参数设置。

OrCAD/PSpice电路分析实习报告学院：电气信息工程学院专业：电子信息工程班级：姓名：学号：指导老师：目录一、实习目的二、实习的基本要求三、实习方式四、 OrCAD简介五、 OrCAD软件系统的功能及特点六、实习内容1. 电路图绘制实例2. 电路图的绘制3. 电路特性分析4. 实例特性分析七、实习心得一、实习目的《OrCAD/PSpice电路分析》是一门实践性很强的课程。

ORCAD是由ORCAD公司于八十年代末推出的EDA 软件，它是世界上使用最广的EDA软件，每天都有上百万的电子工程师在使用它，相对于其它EDA软件而言，它的功能也是最强大的。

通过实训，使学生能够熟练掌握该软件的基本功能（绘制电路图、创建元器件、创建封装图、合理布局布线、设置障碍物、PCB后续处理等），能使用该软件设计出具有一定专业水平的PCB板。

1．学会安装OrCAD软件，了解并熟悉使用OrCAD PSpice软件系统。

2.学会在Capture中创建电路并运行出指定分析类型及仿真类型。

3.掌握运行仿真结果的方法，并学会分析数据及图形。

4.了解电路一些基本原件的使用方法。

5此次实习的目的不仅让大家如何使用Capture的绘图页编辑程序同时也增强大家的动手能力和实践能力。

二、实习的基本要求1、这是对本期所学ORCAD知识进行的一次全面的演练，本次实习训需要用到ORCAD的许多基础知识和操作技能。

2、熟悉OrCAD软件的正确应用，绘制相应阴的原理图。

3、爱护公物，不准乱动实习场所的设备，护计算机房的清洁卫生，遵守机房规章制度。

4、实习期间，严格按学校的作习时间进行实习，不准迟到早退。

5、实习训结束后，每位同学除上交本次实训成果以外，还要写出一份实训报告。

三、实习方式1、听取专业人员的讲解。

2、查阅相关资料。

3、上机操作。

四、OrCAD简介OrCAD Capture (以下以Capture代称)是一款基于PCB原理图输入工具。

OrCAD Capture作为行业标准的PCB原理图输入方式，是当今世界最流行的原理图输入工具之一，具有简路设计的效率。

0VV224Vdc1.714AR24285.7mA10.29VR32285.7mA-++-E1ER462.000A12.00VR181.714AV112Vdc285.7mA24.00V-1.714V11.43V 电路仿真实验报告实验1、支路电流法、结点电压法、运算放大电路一、用支路电流法求图1电路中各支路电流，及结点电压。

1、支路电流法求解电路，计算各支路电流和结点电压。

2、用PSPISE 仿真。

二、用结点电压法求图2电路中各支路电流和结点电压。

1、结点电压法求解电路，计算各支路电流和结点电压。

（取不同结点为参考点）2、用PSPISE 仿真，计算各支路电流和结点电压。

R150206.0mA 13.70V 30.00V0V R210370.2mA R540445.2mA 17.81VV230Vdc239.3mA V124Vdc 206.0mA 10.00V V320Vdc 370.2mA0R420609.5mA24.00V R325164.3mA R150206.0mA V230Vdc 239.3mA R420609.5mA -7.810V R210370.2mA -4.107VV124Vdc 206.0mA -17.81V R325164.3mA R540445.2mA0V12.19VV320Vdc 370.2mA 6.191V三、用节点电压法求图1电路中各支路电流，及节点电压。

（OPAMP 库）1、节点电压法求解电路，计算各支路电流和节点电压。

R325164.3mAR540445.2mAV320Vdc370.2mA-16.30VR150206.0mA 0V-6.000V V230Vdc239.3mA-20.00V R420609.5mA-30.00VR210370.2mA 0-12.19V V124Vdc206.0mA4.107VR325164.3mA16.30VV124Vcd206.0mAR210370.2mA-3.702V V230Vdc239.3mAR540445.2mA10.30VR420609.5mAR150206.0mA-13.70VV320Vdc370.2mA0V四、反相放大器1、计算图示电路输出电压。
