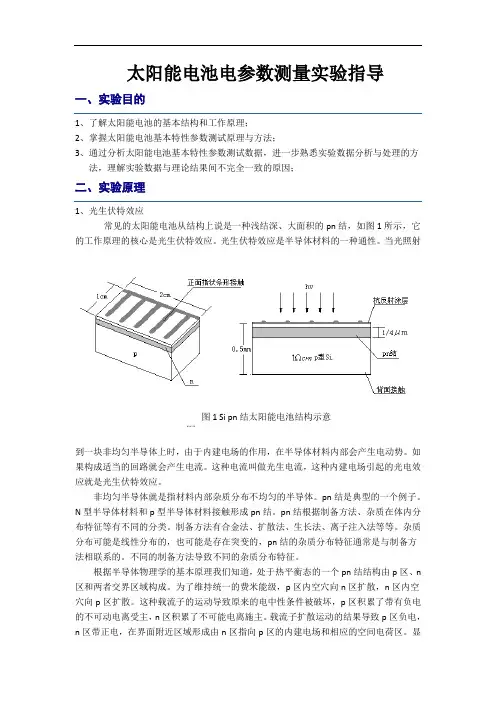

太阳能电池电参数测量实验指导一、实验目的1、了解太阳能电池的基本结构和工作原理；2、掌握太阳能电池基本特性参数测试原理与方法；3、通过分析太阳能电池基本特性参数测试数据，进一步熟悉实验数据分析与处理的方法，理解实验数据与理论结果间不完全一致的原因；二、实验原理1、光生伏特效应常见的太阳能电池从结构上说是一种浅结深、大面积的pn结，如图1所示，它的工作原理的核心是光生伏特效应。

光生伏特效应是半导体材料的一种通性。

当光照射到一块非均匀半导体上时，由于内建电场的作用，在半导体材料内部会产生电动势。

如果构成适当的回路就会产生电流。

这种电流叫做光生电流，这种内建电场引起的光电效应就是光生伏特效应。

非均匀半导体就是指材料内部杂质分布不均匀的半导体。

pn结是典型的一个例子。

N型半导体材料和p型半导体材料接触形成pn结。

pn结根据制备方法、杂质在体内分布特征等有不同的分类。

制备方法有合金法、扩散法、生长法、离子注入法等等。

杂质分布可能是线性分布的，也可能是存在突变的，pn结的杂质分布特征通常是与制备方法相联系的。

不同的制备方法导致不同的杂质分布特征。

根据半导体物理学的基本原理我们知道，处于热平衡态的一个pn结结构由p区、n 区和两者交界区域构成。

为了维持统一的费米能级，p区内空穴向n区扩散，n区内空穴向p区扩散。

这种载流子的运动导致原来的电中性条件被破坏，p区积累了带有负电的不可动电离受主，n区积累了不可能电离施主。

载流子扩散运动的结果导致p区负电，n区带正电，在界面附近区域形成由n区指向p区的内建电场和相应的空间电荷区。

显图1 Si pn结太阳能电池结构示意图然，两者费米能级的不统一是导致电子空穴扩散的原因，电子空穴扩散又导致出现空间电荷区和内建电场。

而内建电场的强度取决于空间电荷区的电场强度，内建电场具有阻止扩散运动进一步发生的作用。

当两者具有统一费米能级后扩散运动和内建电场的作用相等，p 区和n 区两端产生一个高度为qV D 的势垒。

太阳能电池基本工作原理
太阳能电池，又称太阳能光电池或光伏电池，是利用光电效应将太阳光转化为电能的装置。

其基本工作原理如下：
1. 光电效应：光电效应是指当光照射到物质表面时，光子能量被吸收，电子从物质中跃迁到导体能带中，产生电流的现象。

2. 半导体材料：太阳能电池一般采用半导体材料，如硅（Si）
或化合物半导体（如硒化铟镓，硒化铜铟锌等）。

半导体材料具有特殊的能带结构，当光照射到半导体上时，光子能量被吸收，激发半导体中的电子跃迁到导带中，产生电流。

3. P-N结构：太阳能电池一般采用P-N结构，即具有正（P型）和负（N型）电荷载体的区域。

在P-N结构中，阳极（P型）
富余电子，阴极（N型）富余空穴，形成电场。

光照射后，电子从P区跃迁到N区，被电场分离并产生电流。

4. 背电场：太阳能电池还有一个重要的设计是背电场结构。

在背电场结构中，阳极和阴极之间的电场将电子从阳极推向阴极，避免电子再次回到阳极，提高电池的效率。

5. 转化效率：太阳能电池的转化效率指光能转化为电能的比例。

转化效率受到多种因素的影响，如光照强度、光谱分布、温度等。

不同类型的太阳能电池具有不同的转化效率。

通过以上基本工作原理，太阳能电池将太阳能转化为直流电能，可以应用在太阳能发电系统、太阳能充电器等领域。

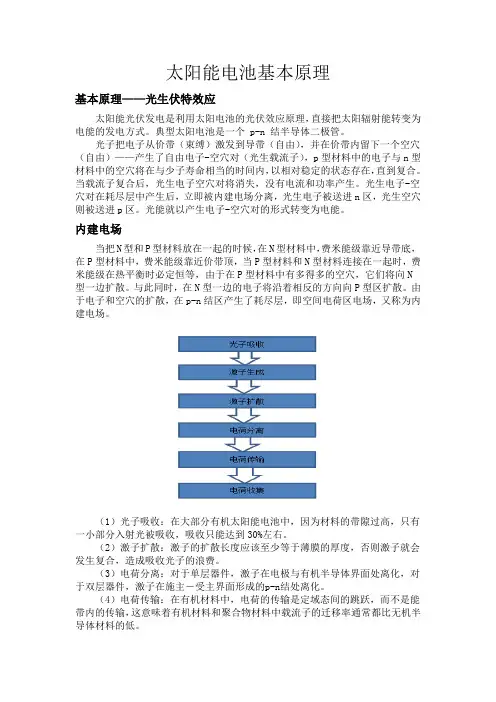

太阳能电池基本原理基本原理——光生伏特效应太阳能光伏发电是利用太阳电池的光伏效应原理，直接把太阳辐射能转变为电能的发电方式。

典型太阳电池是一个 p-n 结半导体二极管。

光子把电子从价带（束缚）激发到导带（自由），并在价带内留下一个空穴（自由）——产生了自由电子-空穴对（光生载流子），p型材料中的电子与n型材料中的空穴将在与少子寿命相当的时间内，以相对稳定的状态存在，直到复合。

当载流子复合后，光生电子空穴对将消失，没有电流和功率产生。

光生电子-空穴对在耗尽层中产生后，立即被内建电场分离，光生电子被送进n区，光生空穴则被送进p区。

光能就以产生电子-空穴对的形式转变为电能。

内建电场当把N型和P型材料放在一起的时候，在N型材料中，费米能级靠近导带底，在P型材料中，费米能级靠近价带顶，当P型材料和N型材料连接在一起时，费米能级在热平衡时必定恒等，由于在P型材料中有多得多的空穴，它们将向N型一边扩散。

与此同时，在N型一边的电子将沿着相反的方向向P型区扩散。

由于电子和空穴的扩散，在p-n结区产生了耗尽层，即空间电荷区电场，又称为内建电场。

（1）光子吸收：在大部分有机太阳能电池中，因为材料的带隙过高，只有一小部分入射光被吸收，吸收只能达到30%左右。

（2）激子扩散：激子的扩散长度应该至少等于薄膜的厚度，否则激子就会发生复合，造成吸收光子的浪费。

（3）电荷分离：对于单层器件，激子在电极与有机半导体界面处离化，对于双层器件，激子在施主－受主界面形成的p-n结处离化。

（4）电荷传输：在有机材料中，电荷的传输是定域态间的跳跃，而不是能带内的传输，这意味着有机材料和聚合物材料中载流子的迁移率通常都比无机半导体材料的低。

（5）电荷收集：电荷的收集效率也是影响光伏器件功率转换效率的关键因素，金属与半导体接触时会产生一个阻挡层，阻碍电荷顺利地到达金属电极。

等效电路模型太阳能电池等效电路无光照时类似二极管特性，外加电压时单向电流ID称为暗电流；有光照时产生光生电流IL ；Rs、Rsh分别为太阳电池中的串、并联电阻RL为负载。

太阳电池工作原理简介PN结光生伏特效应的原理{光的吸收{空穴、电子对的产生{载流子的分离{产生光生电动势当一束光照射到半导体表面上，被半导体材料吸收的光会激发材料内的电子从价带跃迁到导带，从而产生电子空穴对；若电子空穴对产生于PN结内部，电子空穴对立刻就会被很强的PN结内建电场分离，空穴向P区运动，电子向N区运动，并被扫出势垒区；对于光在PN结势垒区外激发产生的电子空穴对，只要它们热运动到势垒区边缘，N区势垒边缘处的空穴会被立刻扫入势垒并渡越势垒进入P区，而P区势垒边缘处的电子则会被立刻扫入势垒并渡越势垒进入N区；这样会建立起从基区到势垒区以及发射区到势垒区的少数载流子的浓度梯度，使得光照在基区和发射区产生的非平衡少数载流子通过扩散运动源源不断地到达势垒区边缘，并被PN结内建电场扫入对方形成多数载流子；由此可知，光照产生的空穴会在P区积累，使P区的电势升高；光照产生的电子会在N区积累，使N区的电势降低；从而在PN结两端建立起光生电动势（与PN结内建电场的方向相反，并使PN结正向偏置）。

如果将PN结两端与包含负载的外电路相连，光生电动势就会在回路中产生电流，从而对负载做功，这就是太阳电池的基本工作原理——光生伏特效应。

太阳电池的等效电路图I L 代表光生电流，一个处于恒定光照下的太阳电池，其光电流不随负载变化，可以看成是一个恒流源；由于光生电动势使PN结正向偏置，因此存在一个流经二极管的漏电流，该电流是非线性的，并与光生电流的方向相反，会抵消部分光生电流，被称为暗电流ID ；由于存在电池边缘漏电或PN结结区漏电，用Rsh 代表太阳电池的并联电阻；Rs是太阳电池的串联电阻，它主要由金属电极与半导体材料的接触电阻造成。

太阳电池的工作特性方程二极管反向饱和电流的物理意义二极管反向饱和电流的表达式P max1/Rm•短路电流I•最佳工作点：当负载阻值从0→∞变化时，总存在一个负载值R m ，它可从太阳电池获得最大的输出功率P m 。

太阳能电池基本原理太阳能电池是将太阳能转化为电能的一种设备。

其基本原理是通过光电效应，将太阳光直接转化为电能。

下面将从几个步骤来阐述太阳能电池的基本原理。

一、光电效应光电效应是将光子能量转化为电子能量的过程。

当光子能量达到一定程度时，可以将电子从金属表面上释放出来，这个现象被称为“光电效应”。

光电效应是太阳能电池能够工作的基础。

二、半导体太阳能电池的主要材料是半导体。

半导体是介于导体和绝缘体之间的一类材料。

在太阳能电池中，半导体被掺杂成p型和n型材料。

p型半导体的材料中含有掺杂元素的空穴，n型半导体的材料中含有掺杂元素的自由电子，这种不同类型的半导体材料通过接触形成p-n结。

三、太阳能电池的原理当太阳光照射到太阳能电池上时，光子将经由计算机的帮助，穿过外表面玻璃接触到p-n结的p区。

此时，p型半导体材料中的空穴会将能量吸收，然后n型半导体中的自由电子会被激活，从而产生电流。

这样的过程就是太阳能电池的基本工作原理。

四、太阳能电池的制作太阳能电池的制作过程主要包括多个步骤，具体来说有以下几个步骤：（1）掺杂：尝试将半导体材料掺杂成p型和n型；（2）打沟槽：用磁力或者机械的方式在导体表面打沟槽，以便形成导线；（3）在导体表面涂抹：用具有导电性质的金属在导体表面形成电极；（4）密封：太阳能电池在制作完成后需要密封，以便保证其不会遭受氧化而失效。

总之，太阳能电池的基本原理是通过光电效应来转化太阳能为电能。

太阳能电池是一种高效的清洁能源，越来越多的人开始关注和使用太阳能电池，以减少对环境的影响。

太阳能电池的工作原理太阳能电池作为一种利用太阳能转化为电能的重要设备，广泛应用于太阳能发电系统、太阳能热水器和太阳能路灯等领域。

其工作原理是基于光电效应，通过将太阳能光线转化为电流的方式实现能量转换。

一、光电效应光电效应是指当光照射到物质表面时，光子能量被转化为电子运动能量的现象。

光电效应的核心原理是光子的能量转移给物质中的原子或分子，使得其电子获得足够的能量跃迁至导带中，形成自由电子并参与电流的传导。

二、PN结构太阳能电池通常采用PN结构，即正负电荷分离的半导体结构。

PN结的正面为P区，富含正电荷（空穴）；背面为N区，富含负电荷（自由电子）。

当光照射到PN结表面时，光子的能量被P区的电子吸收，并被激发到导带中，与自由电子发生电子复合，形成电流。

三、光伏效应光伏效应是指在外界光照条件下，PN结通过光电效应产生电流的效应。

当光子进入PN结时，其能量通过光电效应转化为电子运动能量，部分电子被吸收，形成光生电子-空穴对。

电场力将这些电子和空穴分离，在P区和N区之间产生电压差，形成电势梯度。

当将两个电极与PN结连接时，电子和空穴将在外部电路中流动，形成电流。

四、材料选择为了提高太阳能电池的效率，合适的材料选择至关重要。

常见的太阳能电池材料包括单晶硅、多晶硅和非晶硅等。

其中，单晶硅的纯度高、电子迁移率大，是效率最高的材料之一，但成本较高。

多晶硅相对于单晶硅成本较低，但效率稍低。

非晶硅则具有更低的成本，但效率更低。

五、结构设计太阳能电池的结构设计也对其工作原理产生影响。

常见的结构包括单结型、双结型和多结型。

单结型太阳能电池由PN结组成，其工作原理如前所述。

双结型太阳能电池采用PNN结构，利用内部PN结的效应提高电池的效率。

多结型太阳能电池则是在双结型的基础上增加了更多的结构，进一步提高了能源转换效率。

六、应用和发展太阳能电池的广泛应用已成为可再生能源行业的重要组成部分。

随着技术的进步和成本的降低，太阳能电池的效率得到了显著提高，已经成为替代传统能源的重要选择。

随着全球能源日趋紧张，太阳能成为新型能源得到了大力的开发，其中我们在生活中使用最多的就是太阳能电池了。

太阳能电池是以半导体材料为主，利用光电材料吸收光能后发生光电转换，使它产生电流，那么太阳能电池的工作原理是怎么样的呢？太阳能电池是通过光电效应或者光化学效应直接把光能转化成电能的装置。

当太阳光照射到半导体上时，其中一部分被表面反射掉，其余部分被半导体吸收或透过。

被吸收的光，当然有一些变成热，另一些光子则同组成半导体的原子价电子碰撞，于是产生电子—空穴对。

这样，光能就以产生电子—空穴对的形式转变为电能。

一、太阳能电池的物理基础当太阳光照射ｐ－ｎ结时，在半导体内的电子由于获得了光能而释放电子，相应地便产生了电子——空穴对，并在势垒电场的作用下，电子被驱向型区，空穴被驱向Ｐ型区，从而使凡区有过剩的电子，Ｐ区有过剩的空穴。

于是，就在ｐ－ｎ结的附近形成了与势垒电场方向相反的光生电场。

如果半导体内存在P—N结，则在P型和N型交界面两边形成势垒电场，能将电子驱向N区，空穴驱向P区，从而使得N区有过剩的电子，P区有过剩的空穴，在P—N结附近形成与势垒电场方向相反光的生电场。

制造太阳电池的半导体材料已知的有十几种，因此太阳电池的种类也很多。

目前，技术最成熟，并具有商业价值的太阳电池要算硅太阳电池。

下面我们以硅太阳能电池为例，详细介绍太阳能电池的工作原理。

1、本征半导体物质的导电性能决定于原子结构。

导体一般为低价元素，它们的最外层电子极易挣脱原子核的束缚成为自由电子，在外电场的作用下产生定向移动，形成电流。

高价元素（如惰性气体）或高分子物质（如橡胶），它们的最外层电子受原子核束缚力很强，很难成为自由电子，所以导电性极差，成为绝缘体。

常用的半导体材料硅（Si）和锗（Ge）均为四价元素，它们的最外层电子既不像导体那么容易挣脱原子核的束缚，也不像绝缘体那样被原子核束缚的那么紧，因而其导电性介于二者之间。

将纯净的半导体经过一定的工艺过程制成单晶体，即为本征半导体。

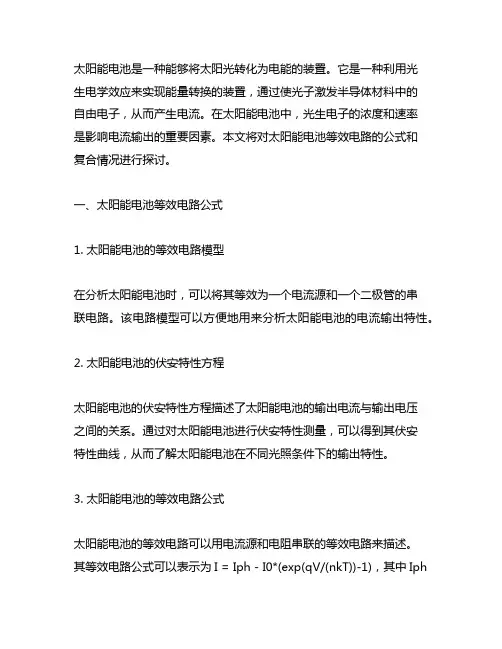

太阳能电池是一种能够将太阳光转化为电能的装置。

它是一种利用光生电学效应来实现能量转换的装置，通过使光子激发半导体材料中的自由电子，从而产生电流。

在太阳能电池中，光生电子的浓度和速率是影响电流输出的重要因素。

本文将对太阳能电池等效电路的公式和复合情况进行探讨。

一、太阳能电池等效电路公式1. 太阳能电池的等效电路模型在分析太阳能电池时，可以将其等效为一个电流源和一个二极管的串联电路。

该电路模型可以方便地用来分析太阳能电池的电流输出特性。

2. 太阳能电池的伏安特性方程太阳能电池的伏安特性方程描述了太阳能电池的输出电流与输出电压之间的关系。

通过对太阳能电池进行伏安特性测量，可以得到其伏安特性曲线，从而了解太阳能电池在不同光照条件下的输出特性。

3. 太阳能电池的等效电路公式太阳能电池的等效电路可以用电流源和电阻串联的等效电路来描述。

其等效电路公式可以表示为I = Iph - I0*(exp(qV/(nkT))-1)，其中Iph为光生电流，I0为饱和电流，q为元电荷，V为太阳能电池的输出电压，n为短路电流与开路电压的比值，k为玻尔兹曼常数，T为温度。

4. 太阳能电池的光生电流和饱和电流的计算光生电流和饱和电流是太阳能电池的重要参数，它们决定了太阳能电池的输出特性。

光生电流可以通过太阳能辐射度和太阳能电池的面积来计算，而饱和电流可以通过太阳能电池的材料参数和温度来计算。

二、太阳能电池的复合情况1. 太阳能电池的光生电流与电压的关系太阳能电池的光生电流与光照强度之间存在着线性关系。

光照强度越大，光生电流也越大。

而太阳能电池的输出电压与光照强度之间存在着非线性关系，输出电压随光照强度增大而增大，但增速逐渐减小。

2. 太阳能电池的温度特性太阳能电池的温度会对其输出特性产生影响。

一般来说，随着温度的升高，太阳能电池的输出电压会下降，而输出电流会增大。

这是因为温度升高会使太阳能电池的开路电压下降，但光生电流会增大。

3. 太阳能电池的光照衰减效应在实际应用中，太阳能电池往往会受到光照衰减效应的影响。

太阳能电池基本原理基本原理——光生伏特效应太阳能光伏发电是利用太阳电池的光伏效应原理，直接把太阳辐射能转变为电能的发电方式。

典型太阳电池是一个 p-n 结半导体二极管。

光子把电子从价带（束缚）激发到导带（自由），并在价带内留下一个空穴（自由）——产生了自由电子-空穴对（光生载流子），p型材料中的电子与n型材料中的空穴将在与少子寿命相当的时间内，以相对稳定的状态存在，直到复合。

当载流子复合后，光生电子空穴对将消失，没有电流和功率产生。

光生电子-空穴对在耗尽层中产生后，立即被内建电场分离，光生电子被送进n区，光生空穴则被送进p区。

光能就以产生电子-空穴对的形式转变为电能。

内建电场当把N型和P型材料放在一起的时候，在N型材料中，费米能级靠近导带底，在P型材料中，费米能级靠近价带顶，当P型材料和N型材料连接在一起时，费米能级在热平衡时必定恒等，由于在P型材料中有多得多的空穴，它们将向N型一边扩散。

与此同时，在N型一边的电子将沿着相反的方向向P型区扩散。

由于电子和空穴的扩散，在p-n结区产生了耗尽层，即空间电荷区电场，又称为内建电场。

（1）光子吸收：在大部分有机太阳能电池中，因为材料的带隙过高，只有一小部分入射光被吸收，吸收只能达到30%左右。

（2）激子扩散：激子的扩散长度应该至少等于薄膜的厚度，否则激子就会发生复合，造成吸收光子的浪费。

（3）电荷分离：对于单层器件，激子在电极与有机半导体界面处离化，对于双层器件，激子在施主－受主界面形成的p-n结处离化。

（4）电荷传输：在有机材料中，电荷的传输是定域态间的跳跃，而不是能带内的传输，这意味着有机材料和聚合物材料中载流子的迁移率通常都比无机半导体材料的低。

（5）电荷收集：电荷的收集效率也是影响光伏器件功率转换效率的关键因素，金属与半导体接触时会产生一个阻挡层，阻碍电荷顺利地到达金属电极。

等效电路模型太阳能电池等效电路无光照时类似二极管特性，外加电压时单向电流ID称为暗电流；有光照时产生光生电流IL ；Rs、Rsh分别为太阳电池中的串、并联电阻RL为负载。

太阳能电池工作原理太阳光照在半导体p-n结上，形成新的空穴-电子对，在p-n结电场的作用下，空穴由n区流向p区，电子由p区流向n区，接通电路后就形成电流。

这就是光电效应太阳能电池的工作原理。

一、太阳能发电方式太阳能发电有两种方式，一种是光―热―电转换方式，另一种是光―电直接转换方式。

（1）光―热―电转换方式通过利用太阳辐射产生的热能发电，一般是由太阳能集热器将所吸收的热能转换成工质的蒸气，再驱动汽轮机发电。

前一个过程是光―热转换过程；后一个过程是热―电转换过程，与普通的火力发电一样.太阳能热发电的缺点是效率很低而成本很高。

（2）光―电直接转换方式该方式是利用光电效应，将太阳辐射能直接转换成电能，光―电转换的基本装置就是太阳能电池。

太阳能电池是一种由于光生伏特效应而将太阳光能直接转化为电能的器件，是一个半导体光电二极管，当太阳光照到光电二极管上时，光电二极管就会把太阳的光能变成电能，产生电流。

当许多个电池串联或并联起来就可以成为有比较大的输出功率的太阳能电池方阵了。

太阳能电池是一种大有前途的新型电源，具有永久性、清洁性和灵活性三大优点.光生伏特效应简称为光伏效应，指光照使不均匀半导体或半导体与金属组合的不同部位之间产生电位差的现象。

太阳能电池是一种近年发展起来的新型的电池。

太阳能电池是利用光电转换原理使太阳的辐射光通过半导体物质转变为电能的一种器件，这种光电转换过程通常叫做“光生伏特效应”，因此太阳能电池又称为“光伏电池”，用于太阳能电池的半导体材料是一种介于导体和绝缘体之间的特殊物质，和任何物质的原子一样，半导体的原子也是由带正电的原子核和带负电的电子组成，半导体硅原子的外层有4个电子，按固定轨道围绕原子核转动。

当受到外来能量的作用时，这些电子就会脱离轨道而成为自由电子，并在原来的位置上留下一个“空穴”，在纯净的硅晶体中，自由电子和空穴的数目是相等的。

如果在硅晶体中掺入硼、镓等元素，由于这些元素能够俘获电子，它就成了空穴型半导体，通常用符号P表示；如果掺入能够释放电子的磷、砷等元素，它就成了电子型半导体，以符号N代表。

第三章太阳能电池的基本原理本章以单晶硅pn结太阳能电池为例，介绍半导体太阳能电池的基本工作原理、一、太阳能电池的结构和基本工作原理产生了电动势。

因而光伏效应是半导体电池实现光电转换的理论基础，也是某些光电器们将来仔细分析一下pn结的光伏效应。

部。

能量大于禁带宽度的光子，由本征吸收在结的两边产生电子-空穴对。

在光激发下多无光照光照激发1、半导体材料对一定波长的入射光有足够大的光吸收系数α，即要求入射光子的能量hν大所以这两种电池都可以而硅太阳能电池，对太产生了一个与平衡pn结内建电场相反的光生电场，于是在p区的界面或表面产生光生载流子，在势垒区电场的作用下，光生产生光生电压。

汽，推动发电机发电；原子能发电则是以核裂变放出的能量代替燃烧石油或煤，而水力发电太阳能电池的结构单晶硅太扩散n型杂质，形构。

为取出玻璃衬底非先在玻璃衬底上淀然后依次用等离子型和n 型三层a-Si衬底上沉积pin非晶后与单晶硅电池一二、太阳能电池的输出特性1、光电池的电流电压特性压V作用下的pn结正向电流I，流经外电路的电流I。

I和I都p nL结正向电流II根据p-n结整流方程，在正向偏压下，通过结的正向电流为：I F=I s[exp(qV/kT)-1]其中：V是光生电压，Is是反向饱和电流。
