电控悬架结构原理及检修

汽车电控悬架原理及检修分析汽车电控悬架是汽车技术领域里的一项重要的技术创新，这种悬架可以调节车身高度、阻尼和弹簧的硬度，达到更加舒适平稳的行驶效果，并可改善车辆的操纵性和稳定性。

本文将深入分析汽车电控悬架的工作原理和检修分析。

一、汽车电控悬架工作原理汽车电控悬架装置是一种集机电一体化的新型悬架，分别由机械部分和电子控制部分组成。

主要包括四个主要的电动执行器、几个传感器和一台电控计算机。

整个系统的电动执行器位于车轮附近，可以升降车身，增加或减少车身的高低位置，实现各种各样的动态调整，并能根据不同的路面状态自适应地调节路面硬度和减震性能。

传感器可以检测路面状态、车身高度、车速、加速度和转向等数据，电控计算机根据传感器传回的信号实时分析、计算后控制悬架系统的调整。

电控悬架系统的工作原理如下：1. 传感器检测：悬架系统通过装配在车辆上的各种传感器检测路面的状态、车身的高度、车速、加速度和转向等数据，并向电控计算机发出反馈信号。

2. 数据处理：电控计算机对传感器传回的信号进行分析和处理，并结合车辆当前的工况，采取最优控制策略。

3. 电动执行器调整：电控计算机通过对电动执行器的控制，升降车身，增加或减少车身的高低位置，以实现车身的动态调整。

4. 反馈控制：调整完成后，执行器将调整信息反馈到电控计算机，以便更好地应对路面或车辆状态的任何变化。

二、汽车电控悬架检修分析汽车电控悬架系统由于具有高度智能化的特点，在使用过程中更容易遇到故障，而这些故障在短时间内可能会影响整个汽车的行驶效果。

以下是一些常见的汽车电控悬架故障和检修方法：1. 卡住或升降不动若电动执行器没有正常工作，则车身可能会无法升降。

产生这种问题的主要原因是机械部分的故障，例如马达断路和控制器故障。

这时应该检查发现和更换故障的元件。

2. 过度波动如果你车身过度波动或颠簸，通常是后悬挂器的问题，而这是一个比较普遍的问题。

该问题的主要原因是弹簧或减震器老化或损坏。

汽车电控悬架原理及检修分析电控悬架系统可以在各种不同的工况下同时提高汽车乘坐的舒适性和行驶稳定性，能够同时控制弹簧刚度、减振器减振阻尼和车身高度的系统。

使汽车的操纵稳定性达到最佳状态。

标签：汽车；电控悬架；高度控制随着现代科学技术的发展，人们对汽车行驶的平顺性要求越来越高，提高乘坐的舒适性是目前汽车研究的重要方向之一。

提高乘坐的舒适性，应从汽车噪音的控制、悬架的控制等方面来进行研究。

当汽车悬架高度较低时，汽车行驶平顺性较好，但如果高度过低，会使得汽车行驶稳定性降低，主要表现在行驶中会伴随有横向摆动和纵向的摇动。

因此，想提高汽车的乘坐舒适性和行驶稳定性，需要将车身高度控制和减振器的减振阻尼控制联合作用，这就是汽车的电子控制悬架。

1 电子控制悬架结构1.1 悬架控制开关悬架ECU接收传感器信号，同样也接收开关信号，此系统中包含两种控制开关，分别是水平控制开关和高度控制开关。

需要空气弹簧和减震器工作时，可以选择水平控制开关；希望达到的车身高度，就选择高度控制开关。

1.2 高度控制通断开关此开关在OFF位置时，车辆高度控制将终止，车辆举升、不平路面行驶，压缩空气不会从空气弹簧中排出。

1.3 制动灯开关制动灯开关有三种形式，液压式、气压式、弹簧式。

经常采用液压式制动灯开关，安装在液压制动管路系统中，踩下制动踏板，液压的作用下使开关接通，制动灯亮，此时，制动灯开关会将此信号送给悬架ECU，ECU接收到此信号便可判断汽车是否在制动。

1.4 节气门位置传感器现在普遍采用电子节气门，根据踏板位置传感器的信号，电子节气门的电机会将节气门打开一定的角度，获得进气量和负荷的信息。

在电子控制悬架系统中，ECU接收此信号，可控制“防下坐”。

1.5 车速传感器车速传感器直接检测汽车的行驶速度，由变速器输出轴驱动，其种类形式很多：舌簧开关式、电磁感应式、光电式、霍尔式、磁阻式。

1.6 车身高度传感器高度传感器也叫车姿传感器，主要是检测车身高度的变化，由于汽车行驶过程中遇不平路面时，车身高度发生变化，悬架产生位移，从而破坏舒适性和操纵稳定性。

本科毕业设计（论文）电控悬架系统控制原理和检修摘要电子技术与汽车技术的结合形成了一门新技术——汽车电子技术，随着汽车电子技术的日趋完善，时至今日，汽车电子化已达到相当高的程度。

汽车电子技术已成为一个国家汽车工业发展的标志。

本篇论文不仅对应用广泛的电子控制悬架系统的结构、原理进行了系统阐述，而且对其故障类型与产生原因进行分析，同时也对诊断与检测方法、流程也作了详细的介绍。

关键词：电子控制，悬架系统，故障，诊断AbstractElectronics and automotive technology combine to form a new technology - automotive electronics, automotive electronics technology is maturing, to date, automotive electronics has reached a very high level.Automotive electronics technology has become the symbol of the development of a national auto industry. This thesis, not only for the application of a wide range of electronically controlled suspension system structure, the principle of the system described, and its failure types and causes analysis, diagnosis and detection methods, the process is also introduced in detail.Key words:Electronically controlled suspension system, fault, diagnosis目录1 绪论 (1)1.1 选题背景及意义 (1)1.2 国内外研究状况 (1)1.3 研究内容 (2)2电子控制悬架系统概述 (3)2.1 电子控制悬架系统主要功能 (3)2.2 电子控制悬架系统结构与工作原理 (4)3电子控制悬架系统传感器 (7)3.1 车身高度传感器 (7)3.2 方向盘转角传感器 (9)3.3 车速传感器 (10)3.4 加速信号 (12)3.5 车门信号 (12)3.6 制动信号 (12)3.7 悬架控制开关 (13)4电子控制悬架系统电子控制模块 (15)4.1 电控空气悬架系统电子控制模块（悬架ECU）功能 (15)4.2 电控空气悬架系统电子控制模块（悬架ECU）的结构和工作原理 (15)4.3 电控空气悬架系统执行器的功能 (17)4.4 电控空气悬架系统执行器的结构、工作原理及分类 (18)5电子控制悬架系统故障诊断与检测 (20)5.1 电子控制悬架系统故障诊断 (20)5.2 故障类型及原因 (20)5.3 故障诊断方法 (21)5.4 故障诊断流程及其诊断类型 (23)结论 (30)参考文献 (31)致谢 (32)1绪论1.1 选题背景及意义随着生活水平的不断提高，对车辆乘坐舒适性和操纵稳定性提出了更高的要求。

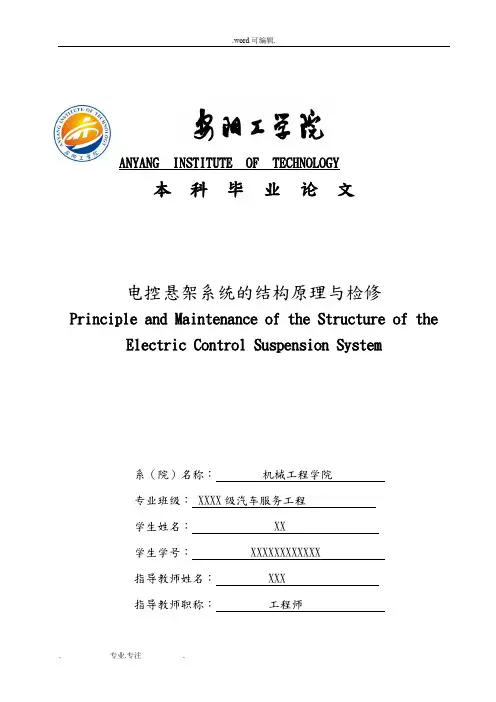

ANYANG INSTITUTE OF TECHNOLOGY本科毕业论文电控悬架系统的结构原理与检修Principle and Maintenance of the Structure of the Electric Control Suspension System系（院）名称：机械工程学院专业班级： XXXX级汽车服务工程学生姓名： XX学生学号： XXXXXXXXXXXX指导教师姓名： XXX指导教师职称：工程师2012 年 5 月毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得安阳工学院及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解安阳工学院关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：目录中文摘要、关键词................................错误！未定义书签。

英文摘要、关键词. (2)引言············································错误！未定义书签。

丰田凌志400电控悬架系统的结构控制原理与检修一、结构控制原理：1.传感器：悬架系统通过多个传感器获取车身姿态和路况信息，如加速度传感器、角度传感器等。

2.控制单元：悬架系统的控制单元根据传感器的数据，通过算法对悬架系统进行控制。

3.液压控制器：悬架系统通过液压控制器来控制悬架的升降和硬度调节。

4.气压控制器：悬架系统可以根据传感器数据控制气压控制器，以调节悬架系统的高度。

5.阀体：悬架系统通过阀体调节液压油的流向，从而实现对悬架系统的控制和调节。

6.气囊：悬架系统的气囊可以通过气压控制器调节，以对车身高度进行调整。

7.电磁液压阀：悬架系统通过电磁液压阀来控制液压油的流动，实现对悬架系统的硬度调节。

二、检修方法：1.故障诊断：当悬架系统出现故障时，可以使用故障诊断仪进行检测，通过读取系统的故障代码来确定具体的故障原因。

2.传感器检查：检查悬架系统的传感器是否正常工作，如是否损坏或接触不良等问题。

3.阀体检查：检查阀体是否漏油或堵塞，如果有问题需要进行维修或更换。

4.液压系统检查：检查液压系统的油管是否有渗漏，需要及时修复或更换。

5.气囊检查：检查气囊是否有漏气或坏损，如有需要更换气囊。

6.电磁液压阀检查：检查电磁液压阀的工作状态，如是否正常开关，需要进行维修或更换。

三、结构控制原理和检修方法的关系：1.结构控制原理是悬架系统正常工作时的工作原理，通过了解结构控制原理可以更好地理解悬架系统的工作方式。

2.检修方法是在悬架系统出现故障时的修理方法，通过了解检修方法可以及时发现和解决悬架系统故障，确保悬架系统的正常工作。

总结：丰田凌志400的电控悬架系统通过传感器、控制单元、液压控制器、气压控制器、阀体、气囊和电磁液压阀等组成，通过以上结构和原理实现对悬架系统的控制和调节。

在检修时，可以使用故障诊断仪进行故障诊断，然后通过检查传感器、阀体、液压系统、气囊和电磁液压阀等部件来判断和解决故障。

这样可以保证悬架系统的正常工作。

电控悬架原理与维修一、功用1. 什么是电控悬架简称EMS(Electronic Modulated Suspension)。

普通悬架基础上的电子控制系统。

2. 功用在不同的使用条件下具有不同的弹簧刚度和减振器阻尼力，既满足平顺性的要求又满足操纵稳定性的要求二、组成电控悬架由传感器、电子控制单元和执行器三部分组成。

传感器：车身加速度传感器、车身高度传感器、车速传感器、方向盘转角传感器、节气门位置传感器车门传感器。

电子控制单元：ECU执行器：电磁阀、步进电机、气泵电机。

三、1. 悬架刚度的调节是由步进电机带动气阀转动，改变主、副气室之间通路的大小，从而改变刚度。

气阀处于高刚度位置时，大小气体通路全部被封住，主、副气室的气体不能相互流动，可压缩的气体容积最小，悬架处于高刚度状态。

如果气阀顺时针转60°，气阀将大气体通路打开，两气室之间的气体流量大，参加工作的气体容积增大，悬架悬架处于低刚度状态。

如果气阀逆时针转60°，气阀将小气体通路打开，两气室之间的气体流量小，参加工作的气体容积减小大，悬架处于中刚度状态。

2. 阻尼的调节转动调节杆，使转阀转动，转阀上的阻尼孔分别处于开闭状态，改变阻尼孔的节流面积，实现阻尼大小的调节。

四、电控悬架的控制功能1.车速与路面感应控制当车速高时，提高弹簧刚度和减振器阻尼力，以提高汽车高速行驶时的操纵稳定性。

当前轮遇到突起时，减小后轮悬架弹簧刚度和减振器阻尼力，以减小车身的振动和冲击。

当路面差时，提高弹簧刚度和减振器阻尼力，以抑制车身的振动。

2.车身姿态控制转向时侧倾控制：急转向时，提高弹簧刚度和减振器阻尼力，以抑制车身的侧倾。

制动时点头控制：紧急制动时，提高弹簧刚度和减振器阻尼力，以抑制车身的点头。

加速时后坐控制：急加速时，提高弹簧刚度和减振器阻尼力，以抑制车身的后坐。

四、电控悬架的控制功能1.车速与路面感应控制当车速高时，提高弹簧刚度和减振器阻尼力，以提高汽车高速行驶时的操纵稳定性。

摘要一辆车的舒适性很大程度上取决于悬架系统，因此汽车厂商们才会不厌其繁地推出了麦拂逊、多连杆、双叉臂等悬架概念。

目前在中高档汽车上应用较多的是半主动的电子控制悬架。

本文以丰田凌志LS400型的汽车的悬架为例，详细介绍了半主动电控悬架的结构和工作原理，以及对该系统的检修。

引言传统的被动式汽车悬架系统由性能参数不变的弹簧和减振器构成。

为了有效地隔离由于路面不平而产生的冲击, 减缓车体的振动, 提高汽车乘坐舒适性, 悬架需设计得较“软”; 而欲减小汽车转弯、加速及制动时车体的侧倾和前后倾, 提高汽车的操纵安全性(稳定性) , 则又要求悬架较“硬”。

因此, 被动悬架的设计, 即弹簧和减震器参数的选择, 不可能使乘坐舒适性和操纵安全性同时达最优,而只能在这二者之间寻找一最优的折中方案, 并且这种最优的折中也只能在特定的道路和车速下实现。

随着现代汽车车速的不断提高, 人们对汽车悬架系统的性能也提出了越来越高的要求。

现在汽车用的电控悬架引入空气悬架原理和电子控制技术，将两者结合在一起。

典型的电控悬架由电子控制元件（ECU）、空气压缩机、车高传感器、转向角度传感器、速度传感器、制动传感器、空气弹簧元件等组成。

1 半主动悬架的结构凌志LS400型汽车的电子控制悬架系统是一种较典型的半主动悬架系统。

该系统采用了充有压缩空气的空气弹簧, 弹簧的弹性可在“软”与“硬”之间切换, 减振器则有三种不同的阻尼特性可供选择。

汽车行驶过程中, 电子控制单元能够根据各种传感器的输入信号, 选择一最佳的空气弹簧的弹性与减振器阻尼特性的组合, 从而获得良好的乘坐舒适性和操纵性能。

该系统具有车身高度自调功能, 能够根据汽车内乘员人数和车辆装载质量情况自动做出调整, 从而可保持汽车的高度及行驶姿态的稳定。

这样也可使汽车前大灯的光束角度变化最小。

此外, 由于减振弹簧的有效变形空间被限制在一定范围内, 从而可使弹簧能最大程度地吸收振动能量, 改善汽车的乘坐舒适性, 同时也避免了汽车底部与不平路面相碰。
