7.调整和试运工作 8.工程验收和移交
1.1.3 对仪表安装人员的要求： 仪表工的主要任务是负责生产过程中在线运行的仪表、自动化系统及
其附属设备和维修工所用的仪器、仪表的维护保养、定期维修与故障处 理，确保其正常运行；负责仪表及自动化系统的更新、安装、调试、检 定、开表、投运等工作。
1.2 仪表安装术语与施工图形符号
装 置 仪 表 控 制
DCS
2.3 仪表控制室仪表盘图例
盘面仪表布置高度一般分三段。上段为扫视类仪表，如指示仪表、 闪光报警器、信号灯等，距地标高为1650～1900mm；中段为需要经常 监视的重要仪表，如控制器、记录仪等，距地标高为1000～1650mm； 下段为操作类仪表或元件，如操作器、遥控板、开关、按钮等，距地标 高为800～1000mm。盘面上安装仪表的外形边缘到盘顶距离不应小于 140mm，到盘边距离不应小于80mm。
1.1 仪表识图与安装工作特点
1.1.1 仪表安装工的特点
安装技术要求严,工种掌握技能全,基本知识得精通,与工艺联 系应密切,施工工期要缩短,安全技术必突出.
1.1.2 仪表安装工作
一个完整安装工作应包括：
1.安装前的准备阶段 2.图纸资料的准备
3.安装技术准备
4.辅助安装工作
5.主要安装工作
6.安装竣工后校验

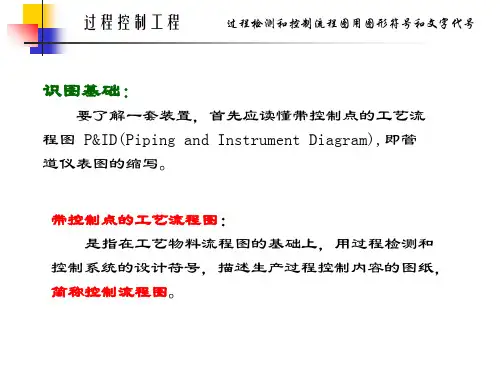

下图所示为采用集散型控制系统（DCS）进行控制的脱丙烷塔控 制流程图的一个局部，图中的各仪表符号、设备符号见本章符号图例 的相关图表。
说明
图中
FN——安全栅； df/dt——流量变化率运算函数； XAH——控制器输出高限报警； XAL——控制器输出低限报警； dx/dt——控制器输出变化率运算； FY——I/P电气转换器； TAH——温度高限报警； TDA——温度设定点偏差报警； LAH——液位高限报警； LAL——液位低限报警； LAHH——液体高限报警。
