滑动变阻器阻值变化范围专题

滑动变阻器阻值的变化问题滑动变阻器的阻值变化问题在中考中出现的几率很大，但是在平时的练习中同学们仍会出现思路不够清晰，不知道该朝那个方向思考的问题，因此就阻值变化问题进行一节系统的习题课是十分有必要的。

滑动变阻器阻值变化问题进行解答时，需要用到欧姆定律和串并联电路的特点，因此在讲解前先带着同学们复习欧姆定律和串并联电路的特点，为接下来的学习做辅助。

首先第一个例题为定值电阻和滑动变阻器的串联电路，电路中串联着电流表，电压表并在定值电阻的两端，电源电压已知，在保证用电器安全的前提下，求滑动变阻器的取值范围。

首先让学生们分析滑动变阻器的变化会引起电路的哪些变化，比如滑动变阻器的阻值变大，电路总电阻变大，电流变小，定值电阻电压变小，滑动变阻器两端电压变大，即电压表示数变大。

反之，电流表示数变大，电压表示数变小。

故滑动变阻器阻值最大时，电流表有最小值，电压表有最大值，因此需考虑电压表的安全问题，当电压表示数为其量程时，根据已知量计算滑动变阻器的最大阻值。

滑动变阻器阻值最小时，电流表有最大值，电压表有最小值，因此需考虑电流表的安全问题，当电流表示数为其量程时，根据已知量计算滑动变阻器的最小值。

串联电路，电压表并在滑动变阻器两端时，电流表和电压表的示数此起彼伏。

第二个例题同样也为定值电阻和滑动变阻器的串联电路，但和例一的区别在于电压表并在定值电阻两端。

当滑动变阻器的阻值变大时，电路总电阻变大，电流表示数变小，定值电阻两端电压变小，即电压表的示数变小。

滑动变阻器阻值最大时，电流表和电压表的示数都最小，故滑动变阻器的最大阻值为其最大值。

当滑动变阻器阻值最小时，电流表和电压表的示数都最大，因此需要讨论电流表、电压表哪个电表先达到最大量程。

串联电路，电压表并在定值电阻两端时，电流表和电压表齐头并进。

第三个例题为定值电阻和滑动变阻器的并联电路，滑动变阻器阻值的变化不影响定值电阻支路物理量的变化，当滑动变阻器的阻值最大时，电流表的示数最小。

（3）滑动变阻器的变化范围（器材规格限制）知识储备电表示数变化的判断方法。

初中物理电学中,滑动变阻器与电流表、电压表是三个最基本也是最重要的电学仪表，特别是滑动变阻器的有关问题也是最多，它的作用是改变电路中的电阻，从而改变电路中的电流，其次是起到保护电路的作用。

正因为它的保护电路作用，滑动变阻器接入电路中的电阻就会受到限制。

器材限制有以下几点：电压表、电流表的量程，滑动变阻器允许通过的最大电流值，用电器工作时的额定电压或额定电流。

类型一：串联电路的滑动变阻器变化范围如图1所示，电源电压为12伏，R=18欧，滑动变阻器R2的变化范围为0~30欧.如果电流表的量程为0~安，电压表的量程为0~3伏，为使两表不损坏，求滑动变阻器的取值范围.解题思路在串联电路时，滑动变阻器向最小值移动时必须保证电路中电流不能超过所有器材限制的最小电流值，向最大值移动时必须保证其他的用电器或电压表不超过电压的限值。

练习：1、如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（）A．～，6V～0V B．～，6V～0VC．～，4V～10V D．～，4～6V2、如图，已知L的电阻为20Ω，R是阻值0～80Ω的滑动变阻器，电源电压6V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（）A．0～、～．6～、～C．0～、～．6～、～类型二：并联电路的滑动变阻器变化范围如图所示电路，电源电压恒为12V，定值电阻的阻值为40Ω，滑动变阻器上标有“60Ω”，电流表A2、A3的量程均为“0～”， A1的量程均为“0～”，为了保证电路各元件的安全，滑动变阻器R P允许接入电路中的阻值范围为，电路中总电阻的变化范围为，电流表A1的示数变化范围为练习1、在如图所示的电路中，R2为0～50Ω的变阻器，合上开关后，V的示数为6V，A表的示数为2A，A1的示数为，求：①电阻R1的阻值；②变阻器R2连入电路部分的阻值；③如果A表的量程为0～3A，A1表的量程为0～，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内2、如图15-59所示，R1为0～200Ω的变阻器，R2=50Ω，电源电压为20V，电流表的量程A1是0～，电流表A2的量程是0～。

滑动变阻器范围、图像方程题、难点实验题（欧姆定律）初中物理电学中,滑动变阻器与电流表、电压表是三个最基本也是最重要的电学仪表，特别是滑动变阻器的有关问题也是最多，它的作用是改变电路中的电阻，从而改变电路中的电流，其次是起到保护电路的作用。

正因为它的保护电路作用，滑动变阻器接入电路中的电阻就会受到限制。

器材限制有以下几点：电压表、电流表的量程，滑动变阻器允许通过的最大电流值，用电器工作时的额定电压或额定电流。

类型一：串联电路的滑动变阻器变化范围例一、如图1所示，电源电压为12伏，R1=18欧，滑动变阻器R2的变化范围为0~30欧.如果电流表的量程为0~0.6安，电压表的量程为0~3伏，为使两表不损坏，求滑动变阻器的取值范围.解题思路:在串联电路时，滑动变阻器向最小值移动时必须保证电路中电流不能超过所有器材限制的最小电流值，向最大值移动时必须保证其他的用电器或电压表不超过电压的限值。

解析：1）为使电流表不损坏，电路中电流最大为0.6A，由R总=U/I1得：R总=12V/0.6A=20Ω，所以R2=2Ω。

如果R2<2Ω，则电流表示数会超过0.6A，电流表损坏。

如果R2>2Ω则电流表示数一定小于0.6A电流表一定不会损坏。

综合所述：为使电流表不损坏，R2≥2Ω。

2）为使电压表不损坏，电压表的最大取值为3V，此时R1的上的电压为9V，电路电流I2=U/R1I2=9V/18Ω=0.5A 此时R2上的电阻为R2=3V/0.5A=6Ω。

如果R2>6Ω，则电压表示数会超过3V，电压表损坏。

如果R2<6Ω则电压表示数一定小于3V，电压表一定不会损坏。

综合所述：为使电电压表不损坏，R2≤6Ω。

3）综上所述，为使仪表都不损坏，电阻R2的取值范围为：2Ω≤R2≤6Ω例二、如图所示的电路，电源电压U=9V且保持不变，R1=10Ω，R2标有50Ω1A字样的滑动变阻器，电流表的量程为0—0.6A,电压表的量程为0—3V,为了保护电表,滑动变阻器接入电路的电阻值的变化范围是多少? (20Ω—50Ω)例三、（2015秋•雅礼集团2015-2016学年初三期中物理试卷）如图所示电路中，R1=6Ω，R3=18Ω，滑动变阻器R2的最大阻值是50Ω．闭合开关，当滑片P移动到a端时，电流表示数为0.75A．（1）电源电压为多少？（2）当滑片移到某一位置时，电流表示数为0.4A，则此时滑动变阻器接进电路的阻值是多大？（3）若在此电路中电流表的量程是0～3A，电压表V1的量程是0～3V，电压表V2的量程是0～15V，为了确保电路安全，求滑动变阻器的取值范围．解：（1）当滑片移到a端时，R1与R3串联，R2断路，电路中的电阻为：R=R1+R3=6Ω+18Ω=24Ω；电流为I=0.75A，由欧姆定律I=可得：电源电压为：U=IR=0.75A×24Ω=18V；（2）当滑片移到某一位置时，三个电阻串联，则I′=0.4A，U=18V，由I=可得：R总===45Ω，故R2=R总﹣R1﹣R3=45Ω﹣6Ω﹣18Ω=21Ω；（3）为确保电路安全，V1最大为3V，则电路中电流最大，I″=I1===0.5A；此时电路中的总电阻为：R总===36Ω，滑动变阻器接入的最小阻值为：R2′=R总﹣R1﹣R3=36Ω﹣6Ω﹣18Ω=12Ω；当滑动变阻器滑片移到右端时，各电表都能工作，因此滑动变阻器接入的阻值范围为：12Ω～50Ω．答：（1）电源电压为18V；（2）当滑片移到某一位置时，电流表示数为0.4A，则此时滑动变阻器接进电路的阻值是21Ω；（3）滑动变阻器的取值范围为12Ω～50Ω类型二：并联电路的滑动变阻器变化范围例四、如图所示电路，电源电压恒为12V，定值电阻的阻值为40Ω，滑动变阻器上标有“60Ω 0.5A”，电流表A1、A2、A3的量程均为“0～0.6A”，为了保证电路各元件的安全，滑动变阻器R P允许接入电路中的阻值范围为，电路中总电阻的变化范围为，电流表A1的示数变化范围为40Ω～60Ω; 40Ω～60Ω;0.5A～0.6A解题思路在并联电路中，若滑动变阻器在支路上，滑动变阻器的移动必须保证电路中电流不能超过所在支路器材限制的电流值（可求对应变阻器的最小值），更不能发生短路。

滑动变阻器范围计算专题1．小明连接了如图所示的电路做电学实验，电路中电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R0为10Ω，电源电压为6V且保持不变。

实验时操作正确并保证电路各元件安全，则在闭合开关后（）A．滑动变阻器向右移动滑片时，电压表示数变大B．电流表示数的变化范围是0.1A～0.6AC．滑动变阻器阻值的变化范围是10Ω～50ΩD．定值电阻两端电压的变化范围是3V～6V2．如图所示电路，电源两端电压为4.5V且保持不变。

电阻R1为10Ω，滑动变阻器R2的铭牌上标有“20Ω 1A”的字样，电流表的量程为0-0.6A，两个电压表的量程均为0-3V，在保证电路安全的条件下，下列说法中正确的是（）A．定值电阻R1的最大电压为4.5VB．电流表A的示数变化范围为0.15A~0.45AC．滑动变阻器的最小电压为0D．滑动变阻器R2的阻值取值范围为5Ω-20Ω3．如图所示电路中，电源电压恒为6V，电流表量程为0~0.6A，电压表量程为0~15V，滑动变阻器R2规格为“50Ω0.5A”。

滑片P在中点时，电流表示数为0.2A，电压表示数为5V。

下列说法中正确的有（）A．定值电阻R1为5ΩB．如果出现电压表示数为6V，可能是R1断路C．滑动变阻器阻值可调节范围为5Ω~50ΩD．R2的功率占电路总功率的比值最小时，电流表示数为0.6A4．图甲是某品牌身高、体重测量仪。

学校物理兴趣小组的同学根据该测量仪的工作情况，设计了其电路原理图，如图乙所示。

电源U A的电压大小未知，电压表量程为0~15V，电流表A1量程为0~0.6A，滑动变阻器R2是竖直固定放置的电阻棒，其滑片P可以随身高的变化竖直上下移动，其接入电路的阻值与接入电路的长度成正比；电源U B的电压为3V，脚踏板下方有一压敏电阻R3，其阻值随压力F大小变化规律如图丙所示。

同时闭合开关S1、S2，身高h1=160cm的小明站在踏板上时，电流表A2的示数为0.15A，此时滑片恰好在R2中点，电压表示数为14.4V，电流表A1的示数为0.36A；身高h2=140cm的小红站在踏板上时，电压表示数为12V，电流表A1的示数为0.6A。

专题（二）滑动变阻器河南中考相关题型：1.（河南2017中考19）在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V 。

（1）请按图14甲所示的电路图，将实物图乙连接完整。

（2）闭合开关试触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是。

（3）排除电路故障后闭合开关，移动滑片，当选采用4Ω的电阻时，电流表示数如图丙所示，记为A ；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向（选填“A”或“B”）端移动，使电压表的示数，同时记下对应的电流值。

（4）根据实验数据，小强作出了如图15所示的I —R 图像，图线为曲线，小强认为不便直接判断I 与R 的定量关系，于是对图像中的坐标进行了巧妙变换，从而直观判断出了I 与R 的关系。

你认为小强的改进方法是。

2.（河南2016中考14）（双选）在图9所示的电路中，磁敏电阻R 的阻值随磁场的增强而明显减小。

将螺线管一端靠近磁敏电阻R ，闭合开关S 1、S 2，下列说法正确的是（） A ．螺线管左端为S 极，右端为N 极B ．当R 1的滑片向左滑动时，电压表示数减小C ．当R 1的滑片向右滑动时，电流表示数增大D ．在螺线管中插入铁芯，电压表示数减小3.（河南2015中考19）小华在“探究小灯泡的亮度与哪些因素有关”的实验中，所用电源电压恒为3V ，小灯泡上标有“2.5V ”字样。

（1）请用笔画线代替导线，将图14中的实物电路连接完整。

（2）闭合开关前，应将滑动变阻器的滑片移到最端（选填“左”或“右”）。

闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数。

若电路中仅有一处故障，这个故障可能是：。

（3）排除故障后继续实验，小华进行了4次测量，并将有关数据及现象记录在表格中。

在第1次实验中小灯泡不亮的原因是：。

（4）分析表中信息，可知小灯泡的额定功率为W 。

一．选择题（共3小题）1．如图所示，定值电阻R1的阻值18Ω，滑动变阻器R2的最大阻值为150Ω，电源电压为18V，电流表选择0～0.6A量程，电压表的量程为0～15V．为了保证电路各元件安全，滑动变阻器R2的阻值变化范围为（）A．0Ω～150ΩB．20Ω～100ΩC．12Ω～90ΩD．20Ω～90Ω二．填空题（共2小题）2．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图乙所示．则电源电压为_________V，定值电阻R1的阻值为_________Ω，滑动变阻器R2的阻值变化范围为_________Ω．3．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共12小题）7．如图所示电路中，滑动变阻器的阻值变化范围是0～20欧，电源电压为4.5伏．当电流表的示数是0.5A时，电压表的示数是2V．已知电流表的量程是0～0.6A，电压表的量程是0～3V．为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．8．如图所示，电压表的量程是0～3V，电流表的量程是0～0.6A，滑动变阻器R2的最大阻值是15Ω，电热丝R1的阻值是5Ω，电源电压4.5V．当滑动变阻器的滑片移到中点时，电压表的示数是多少？10s内电热丝R1产生的热量是多少；为了保证两电表均能安全用，滑动变阻器的阻值变化范围是多少？9．如图所示，电源电压保持不变．滑动变阻器R2的滑片P在移动过程中，电压表的示数变化范围是0～4伏，电流表的示数变化范围是0.5～1安，求：电源电压、电阻R1的阻值和变阻器R2的最大阻值．10．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？11．如图所示，电流表的量程为0～0.6A，电压表的量程为0～15V．灯泡铭牌标着“18V，9W”，电源电压恒为U=24V．（1）当滑动变阻器连入电路的电阻值为36Ω时，灯泡消耗的实际功率．（2）当滑动变阻器的阻值为何值，滑动变阻器的功率最大，最大值是多少？（3）当滑动变阻器左右任意滑动时，电路能安全工作，滑动变阻器连入电路中的电阻的变化范围．12．如图，电源电压保持不变．闭合开关S后，滑动变阻器R0的滑片P在移运过程中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为0.5～1安，求：（1）R的阻值；（2）R0的最大阻值；（3）电源电压．13．如图所示，电源电压保持不变，闭合开关S后，滑动变阻器R'，的滑片P在移动过程中，电压表的示数变化范围为0～9.6V，电流表的示数变化范围为0.2～1A，求：（1）R的阻值；（2）R'的最大阻值；（3）电源电压．14．一只标有“2.5V 0.5A”的小灯泡和一只规格为“10Ω 1A”的滑动变阻器串连接在电压为3伏的电源上，如图所示．求（1）正常发光时滑动变阻器接入电路中的阻值；（2）滑片滑动时，灯泡功率的变化范围；（3）若小灯泡的实际功率为0.8W，求滑动变阻器接入电路中的电阻．15．在图所示的电路中，电源两端电压U=9V，电阻R1=10Ω，滑动变阻器R2的最大电阻值为20Ω．当滑动变阻器的滑片P从右端移到左端时，电阻R1消耗的电功率变化范围是_________W．16．如图所示，小灯泡L标有“6V 3W”字样，滑动变阻器的最大阻值为100Ω，电压表的量程是0～15V．闭合开关后，移动滑动变阻器，使电压表的示数为12V，这时灯泡恰好正常发光．求：（1）电源电压；（2）当滑动变阻器接入电路中的电阻为33Ω时，小灯泡消耗的实际功率；（3）在不超过小灯泡额定电压和电压表量程的情况下，变阻器接入电路中的阻值变化范围．17．如图甲所示的电路中，电源电压保持不变，S闭合后，在滑动变阻器的滑片P由B端移动到A端的过程中，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图乙所示．求：（1）电源的电压；（2）滑动变阻器的最大阻值；（3）电阻R1消耗的电功率的变化范围．7．解：当电流表的示数是0.5A时，定值电阻R0两端的电压U0=U-U P=4.5V-2V=2.5V，定值电阻R0的阻值为R0===5Ω；为保证电流表不损坏，电路中的最大电流为0.6A，则电路中的总电阻为=7.5Ω，滑动变阻器连入电路电阻的最小值为2.5Ω；为保证电压表不损坏，滑动变阻器的最大电压为3V，则此时R0的电压为4.5V-3V=1.5V，电路中的电流为=0.3A，此时滑动变阻器连入电路电阻的最大值为=10Ω；所以滑动变阻器可连入电路的阻值范围为2.5Ω～10Ω．答：为了不损坏两个电表，滑动变阻器连入电路的阻值范围为2.5Ω～10Ω．89。

滑动变阻器取值范围专题一、计算题1、如图所示，电源电压保持不变，R 1、R 2为定值电阻，开关S 3始终闭合。

闭合开关S 1、断开开关S 2，滑动变阻器的滑片置于某位置M 时（图中未标出），滑动变阻器的阻值为R M ，电流表的示数为I 1，滑动变阻器的电功率P M 为0.4W 。

保持开关S 1闭合、开关S 2断开，将滑动变阻器的滑片置于某位置N 时（图中未标出），滑动变阻器的阻值为R N ，电流表的示数为I 2，电压表的示数为U 1，滑动变阻器的电功率P N 仍为0.4W 。

断开开关S 1、闭合开关S 2，滑动变阻器的滑片仍置于位置N 时，电压表的示数变为U 2。

已知I 1:I 2=2:1，U 1:U 2=7:9。

求：（1）滑动变阻器接入电路的阻值R M 与R N 之比； （2）定值电阻R 1与R 2的阻值之比；（3）改变开关状态和调节滑动变阻器的阻值，使电路的电功率最大，求出电路的最大电功率。

2、如图所示，电源电压保持不变。

当开关1S 闭合、2S 断开，滑动变阻器的滑片P 移到右端时，电阻3R 的电功率为3P ，电流表的示数为1I ；当开关1S 断开、2S 闭合时，电阻3R 的电功率为3P '，电流表的示数为2I ；当开关1S 、2S 断开，滑动变阻器的滑片P 在中点时，电压表1V 的示数为1U ，电压表2V 的示数为2U ，滑动变阻器的电功率为2P 。

已知3316P P '=，212U U =，2 2.7W P =。

求：（1）12I I =∶？（2）电阻3R 的电功率3P ；（3）通过闭合或断开开关及移动滑动变阻器的滑片P ，求电路消耗的最大电功率。

3、如图所示的电路中，电阻R1=30欧，滑动变阻器R2标有“100欧 2A ”字样，电流表的量程为0~0.6安，电压表的量程为0~15伏。

闭合电键S 后，滑动变阻器的滑片处于某一位置时，电压表的示数为9伏，电流表的示数为0.5安。

2024年中考物理专题复习—滑动变阻器范围问题详解例题：如图所示，电源电压恒为4.5V，定值电阻R1规格为“10Ω0.5A”，滑动变阻器R2规格为“20Ω1A”，电流表的量程为0~0.6A，两个电压表的量程均为0~3V，在保证电路安全的条件下，问：滑动变阻器的阻值范围以及电表取值范围？解析：详细过程如下：（1）先定性分析变化情况，再根据欧姆定律定量计算：真题演练1.（2023四川达州）如图所示，灯泡规格为“5V2.5W ”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω1A ”，电流表所选量程为“0~0.6A ”，电压表所选量程为“0~3V ”，电源电压恒为9V ，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（）A .该电路消耗的最大功率为4.5WB .滑动变阻器允许连入电路的阻值范围为8Ω~50ΩC .通过移动滑动变阻器的滑片可以使小灯泡正常发光D .滑动变阻器两端的电压变化范围为6V~7.5V 【答案】D2.（2023四川遂宁）如图甲所示电路，电源电压恒定，R 1为定值电阻，滑动变阻器R 2铭牌上标有“120Ω0.8A ”的字样，电流表量程0~0.6A ，电压表量程0~15V 。

在保证电路安全的前提下，移动滑动变阻器滑片，经测量分析，得出R 2的电功率P 与其两端电压U 的关系如图乙。

则下列说法正确的是（）A.电源电压为16VB.R1的阻值为25ΩC.电路总功率的最大变化量为10.8WD.滑动变阻器允许接入电路的阻值范围为10Ω~100Ω【答案】D3.（2023·辽宁抚顺、铁岭）（多选）如图所示电路，定值电阻R0为40Ω，滑动变阻器允许通过的最大电流为0.4A，当滑动变阻器的滑片P在最右端时，先闭合开关S，电流表示数为0.1A，再闭合开关S1，电流表示数为0.2A，在保证电路元件安全的条件下，将滑动变阻器的滑片向左最大范围移动。

下列说法正确的是（）A.电源电压为8VB.滑动变阻器连入电路的阻值范围是~C.定值电阻的功率为0.8WD.通电1min，整个电路消耗的电能最多为120J【答案】BD4.（2023·黑龙江齐齐哈尔）（多选）如图所示电路，电源电压为4.5V且恒定。

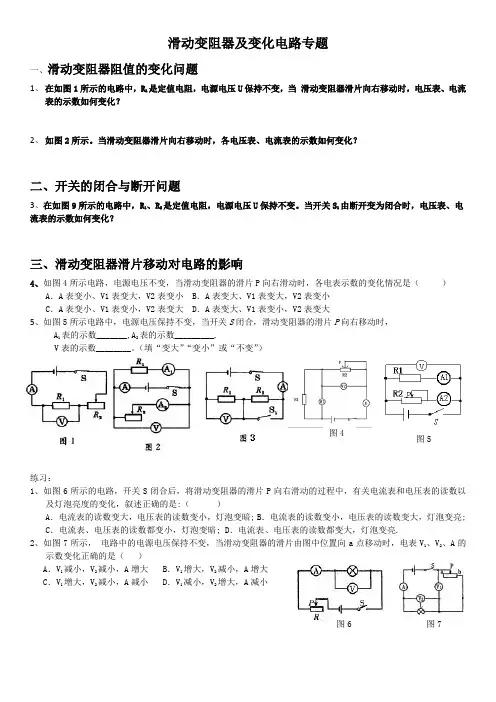

滑动变阻器及变化电路专题一、滑动变阻器阻值的变化问题1、 在如图1所示的电路中，R 1是定值电阻，电源电压U 保持不变，当 滑动变阻器滑片向右移动时，电压表、电流表的示数如何变化？2、 如图2所示。

当滑动变阻器滑片向右移动时，各电压表、电流表的示数如何变化？二、开关的闭合与断开问题3、在如图9所示的电路中，R 1、R 2是定值电阻，电源电压U 保持不变。

当开关S 1由断开变为闭合时，电压表、电流表的示数如何变化？三、滑动变阻器滑片移动对电路的影响4、如图4所示电路，电源电压不变，当滑动变阻器的滑片P 向右滑动时，各电表示数的变化情况是（）A ．A 表变小、V1表变大，V2表变小B ．A 表变大、V1表变大，V2表变小C ．A 表变小、V1表变小，V2表变大D ．A 表变大、V1表变小，V2表变大5、如图5所示电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时，A 1表的示数_______,A 2表的示数_________,V 表的示数________。

（填“变大”“变小”或“不变”）练习：1、如图6所示的电路，开关S 闭合后，将滑动变阻器的滑片P 向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，叙述正确的是:（）A ．电流表的读数变大，电压表的读数变小，灯泡变暗;B ．电流表的读数变小，电压表的读数变大，灯泡变亮;C ．电流表、电压表的读数都变小，灯泡变暗;D ．电流表、电压表的读数都变大，灯泡变亮.2、如图7所示，电路中的电源电压保持不变，当滑动变阻器的滑片由图中位置向a 点移动时，电表V 1、V 2、A 的示数变化正确的是（）A ．V 1减小，V 2减小，A 增大B ．V 1增大，V 2减小，A 增大C ．V 1增大，V 2减小，A 减小D ．V 1减小，V 2增大，A 减小图4图5 图6 图73、如图8所示电路中，电源电压不变，闭合开关S 移动变阻器的滑片P 向左移动时，下列说法正确的是（）A ．A 表示数变大，V 表示数变大B ．A 表示数变小，V 表示数变小C ．A 表示数变大，V 表示数变小D ．A 表示数变小，V 表示数变大4、在图9所示的电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时，电流表和电压表的示数的变化情况分别为：( )A ．A 的示数变小，V 表的示数变大;B ．A 的示数变大，V 表的示数变小;C ．A 的示数变小，V 表的示数不变;D ．A 的示数变小，V 表的示数变小.5、如图10所示，电源电压保持不变，当滑动变阻器滑片P 由左端向右移到中点的过程中，各电表示数变化情况是6、如图11所示的电路图中，当滑动变阻器的滑片P向下滑动时，电流表示数______,电压表示数_______ ，灯的亮度 ______7、如图12所示，电源电压不变，闭合开关、滑动变阻器的滑片由图示位置向中点移动的过程中，电流表示数______, 电压表示数_______ ，灯的亮度______ 8、如图13所示，电源电压保持不变时,当滑动变阻器滑片P 向右滑动过程中，电压表V示数_______ ,电流表A 1示数________,A 2示数 __________（填“变大”“变小”或“不变”）9、如图14所示电路，开关S 闭合，当变阻器的滑片P 向左滑动时，电流表示数______, 电压表示数 _______ ， 灯的亮度变 ______ 。
