斑马条码打印的产品种类介绍和使用范围

１、打印机的参数多的打分辨率选择,除了应用最广的203dpi标准配置外,还有152dpi打印头,特别适用于打印UPC码和EAU码,它可以达到令人满意的100%放大率,当需要在一张标签上打印很多信息时,可以选择300dpi的打印头,特别适用于打印高密度条码和明快的图像以及小字号的文字。

Zebra 105SL热传感打印机为一种工业级,金属壳条形码打印机,它是斑马公司经典机型105SE的换代机型.在105SE 基础上增加了液晶面板控制,ZebraLink网络连接以及更大的内容空间等多项功能。

105SL适用于任何场合的标签打印，如：钢厂的金属卷、码头上的货盘、锯木场中的木材/工厂的零件以及仓贮打印标签。

.全金属外壳，可长时间工作。

.特有的后备电池（选件）可以使打印机关机后仍能将图文长时间保存下来。

.内置回绕器（选件）可以将直径8英寸的标签回卷，以防沾染灰尘。

.32位RISC微处理器，当需要打印尺寸且有复杂图形的标签时，内存可扩至1MB。

.快速的32位微处理器，配以简单易用的ZPII编程语言，可以做到一边打印一边排版，令您在很短的时间内.打印出更多的标签。

.自动测纸、可升级字体、彩色可操作部件、Zebra的E3打印元件控制技术、反射式传感器。

1.1 Zebra 105SL打印机参数表.打印机规格打印方式：热转/热敏方式（不用碳带）最大打印宽度：104mm最大打印长度：(203dpi)2692mm或(300dpi)165mm（标准内存）分辨率：203dpi（8点/mm）；300dpi（12点/mm）打印速度：(203dpi)203mm/秒或(300dpi)203mm/秒.物理特性：长度：495mm 宽度：283mm 高度：394mm结构：全金属结构，大视窗净重：25kg.产品特性：标准内存：3MB DRAM 750K FLASH；扩展内存到8Mb32位RISC微处理器自动测纸可升级字体彩色可操作部件 Zebra 的E3打印元件控制技术穿透式传感器选配：回卷器、切刀、底纸剥离器.软件：ZPL II 编程语言.使用环境：操作温度：5—40度存储温度：-40—60度操作湿度：20%—80% 存储湿度：5%—85%.电气参数：内置自动转换电源90V/265V 48—62Hz 最大电流5A.通迅接口：RS232/422/485 接口及标准并口：IEEE1284双向并口准并口.标签：标签宽度：25.4mm-114mm标签最大直径：外径203mm，内径76mm标签纸类型：连续型、模切型、缺口型、黑标型、穿口型标签间隙：2mm—4mm 标签厚度：0.058-0.25mm最小长度：撕裂方式：16mm；剥离方式：25mm：切刀方式：38mm.碳带：标准长度：300m、450m，提供2：1标签卷宽度：51—4.311mm 卷轴内径：25mm 卷轴最大直径：81mm1.2 打印机支持的条码条码比例：2：1， 7：3， 5：2， 3：1 LSBT-128codebar（支持的条码比例尺2：1，3：1） LOGMARSMaxiCode codeblock code11Micro pdfcode 39（支持的条码比例尺2：1，3：1） MSIcode93 PDF-417（二维码）code128(A,B,C) PlessyDataMatrix PostnetEAN-3,EAN-13,EAN extensions QR-CodeIndustrial2of5 Standard 2 of 5Interleaved 2 of 5（支持的条码比例尺2：1，3：1）UPC-1,UPC-3,UPCv扩展2 打印机的使用2.1 打印机电源电源开关位于打印机后面，而且可以看见有一个230V或110V的拨动开关。

斑马条码打印机的功能和使用方法斑马条码打印机是一种常见的打印设备，广泛应用于商业领域。

它具有便捷、高效的特点，可以满足各种条码打印需求。

本文将介绍斑马条码打印机的功能和使用方法。

一、斑马条码打印机的功能1. 条码打印：斑马条码打印机可以高速、高质地打印各种类型的条码，如一维码、二维码等。

它能够准确地生成条码图案，确保条码的可读性和识别性。

2. 打印标签：斑马条码打印机可以打印各种尺寸和样式的标签。

用户可以根据需要选择合适的标签尺寸，并进行自定义设计，以满足不同的应用需求。

3. 打印速度快：斑马条码打印机采用高速打印技术，可以在短时间内完成大量的打印任务。

它的高效性能提高了工作效率，节省了时间成本。

4. 适应性强：斑马条码打印机支持多种打印介质，如纸张、标签纸、胶带等。

用户可以根据需要选择适合的打印介质，以适应不同的应用场景。

5. 高精度打印：斑马条码打印机采用先进的打印技术，可以实现高精度的打印效果。

它能够准确地还原图像和文字的细节，保证打印品质的高度。

二、斑马条码打印机的使用方法1. 安装驱动程序：在使用斑马条码打印机之前，需要先安装相应的驱动程序。

可以从斑马官方网站上下载最新的驱动程序，并按照提示进行安装。

2. 连接打印机：将斑马条码打印机与电脑通过USB线连接起来。

确保连接稳定可靠。

3. 设置打印参数：在打印之前，需要根据实际需求设置打印参数。

可以通过打印机驱动程序的设置界面进行相关配置，如打印介质类型、打印分辨率、打印速度等。

4. 设计打印模板：使用专业的标签设计软件，如斑马Designer Pro，设计打印模板。

可以根据需要添加条码、文字、图像等元素，并进行布局调整。

5. 导入数据：将需要打印的数据导入到打印模板中。

可以通过导入Excel表格、数据库等方式，将数据与模板进行关联。

6. 打印预览：在实际打印之前，可以进行打印预览，检查打印效果是否符合要求。

如有需要，可以进行调整和修改。

7. 打印标签：确认打印参数和打印模板设置无误后，即可开始打印。

Zebra 105SE/SL中文使用手册１、打印机的参数斑马公司推出的105SE/SL打印机是一款经济实用的条码条印机,它具有较多的打分辨率选择,除了应用最广的203dpi标准配置外,还有152dpi打印头,特别适用于打印UPC码和EAU码,它可以达到令人满意的100%放大率,当需要在一张标签上打印很多信息时,可以选择300dpi的打印头,特别适用于打印高密度条码和明快的图像以及小字号的文字。

Zebra 105SL热传感打印机为一种工业级,金属壳条形码打印机,它是斑马公司经典机型105SE的换代机型.在105SE 基础上增加了液晶面板控制,ZebraLink网络连接以及更大的内容空间等多项功能。

105SL适用于任何场合的标签打印，如：钢厂的金属卷、码头上的货盘、锯木场中的木材/工厂的零件以及仓贮打印标签。

.全金属外壳，可长时间工作。

.特有的后备电池（选件）可以使打印机关机后仍能将图文长时间保存下来。

.内置回绕器（选件）可以将直径8英寸的标签回卷，以防沾染灰尘。

.32位RISC微处理器，当需要打印尺寸且有复杂图形的标签时，内存可扩至1MB。

.快速的32位微处理器，配以简单易用的ZPII编程语言，可以做到一边打印一边排版，令您在很短的时间内.打印出更多的标签。

.自动测纸、可升级字体、彩色可操作部件、Zebra的E3打印元件控制技术、反射式传感器。

1.1 Zebra 105SL打印机参数表.打印机规格打印方式：热转/热敏方式（不用碳带）最大打印宽度：104mm最大打印长度：(203dpi)2692mm或(300dpi)165mm（标准内存）分辨率：203dpi（8点/mm）；300dpi（12点/mm）打印速度：(203dpi)203mm/秒或(300dpi)203mm/秒.物理特性：长度：495mm 宽度：283mm 高度：394mm结构：全金属结构，大视窗净重：25kg.产品特性：标准内存：3MB DRAM 750K FLASH；扩展内存到8Mb32位RISC微处理器自动测纸可升级字体彩色可操作部件 Zebra 的E3打印元件控制技术穿透式传感器选配：回卷器、切刀、底纸剥离器.软件：ZPL II 编程语言.使用环境：操作温度：5—40度存储温度：-40—60度操作湿度：20%—80% 存储湿度：5%—85%.其它参数：.电气参数：内置自动转换电源90V/265V 48—62Hz 最大电流5A.通迅接口：RS232/422/485 接口及标准并口：IEEE1284双向并口准并口.标签：标签宽度：25.4mm-114mm标签最大直径：外径203mm，内径76mm标签纸类型：连续型、模切型、缺口型、黑标型、穿口型标签间隙：2mm—4mm 标签厚度：0.058-0.25mm最小长度：撕裂方式：16mm；剥离方式：25mm：切刀方式：38mm.碳带：标准长度：300m、450m，提供2：1标签卷宽度：51—4.311mm 卷轴内径：25mm 卷轴最大直径：81mm1.2 打印机支持的条码条码比例：2：1， 7：3， 5：2， 3：1 LSBT-128codebar（支持的条码比例尺2：1，3：1） LOGMARSMaxiCode codeblock code11Micro pdfcode 39（支持的条码比例尺2：1，3：1） MSIcode93 PDF-417（二维码）code128(A,B,C) PlessyDataMatrix PostnetEAN-3,EAN-13,EAN extensions QR-CodeIndustrial2of5 Standard 2 of 5Interleaved 2 of 5（支持的条码比例尺2：1，3：1）UPC-1,UPC-3,UPCv扩展2 打印机的使用2.1 打印机电源电源开关位于打印机后面，而且可以看见有一个230V或110V的拨动开关。

斑马打印机105SL说明书斑马公司期推出的105SE/SL打印机是一款经济实用的条码打印机它具有较多的打分辨率选择除了应用最广的203dpi标准配置外还有152dpi打印头特别适用于打印UPC码和EAU 码它可以达到令人满意的100%放大率当需要在一张标签上打印很多信息时可以选择300dpi的打印头特别适用于打印高密度条码和明快的图像以及小字号的文字Zebra105SL热传感打印机为一种工业级金属壳条形码打印机它是斑马公司经典机型105Se的换代机型在105Se基础上增加了液晶面板控制ZebraLink网络连接以及更大的内存空间等多项功能105SL适用于任何场合的标签打印如钢厂的金属卷码头上的货盘锯木场中的木材工厂的零件以及仓贮打印标签全金属外壳可长时间工作特有的后备电池(选件)可以使打印机关机后仍能将图文长时间保存下来内置回绕器(选件)可以将直径8英寸的标签回卷以防沾染灰尘32位RISC微处理器当需要打印尺寸且有复杂图形的标签时内存可扩至1MB快速的32位微处理器配以简单易用的ZPLII编程语言可以做到一边打印一边排版令您在很短的时间内打印出更多的标签自动测纸可升级字体彩色可操作部件Zebra的E3打印元件控制技术反射式传感器面板示意图正常开机时一般只有POWER灯亮其余的灯均不亮POWER电源指示灯表明是否通电TAKE LABEL剥离指示灯只在剥离工作PEEL-OFF方式下起作用ERROR报错指示灯闪动表明有错可以从液晶显示上看到错误信息CHECK RIBBON色带状态灯亮表明色带状态不对PAPER OUT标签状态灯亮表明标签状态不对PAUSE暂停状态灯亮表明打印机停止工作,可能状态不对DATA(数据状态灯)亮表明数据正在传递中而打印机并未接受闪动表明打印机正在接受数据闪动变慢表明打印机不可以接受太多的数据了+键是用来选择不同的打印机参数PREVIOUS向前翻页键在打印机设置中向前翻页NEXT/SAVE向后翻页键/存盘键在打印机设置中向后翻页及配合用于存盘SETUP/EXIT设置/退出键进入或退出打印机设置PAUSE暂停键暂停和恢复打印FEED走纸键走出一张空白标签SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD.7Zebra斑马打印机中文操作说明CANCEL清除键在暂停方式下有效清除打印机的内存五Zebra105SL打印机的简单调整和参数设置说明1.正常的开机显示PRINT READY6.0MB V41.11.3表明打印机已经准备好打印机内存为6M工作的程序版本为V41.11.32.更改设定1).打印颜色深浅的调整(DARKNESS);在“PRINTER READY”时,按SETUP/EXIT键,出现如下显示;DARKNESS+10-00000000000+按右面+键增加打印颜色深度,按左面-键减少打印颜色深度.缺省值:+10选项范围:0到+30一般该值设置到10—25左右比较合适(纸面10—15胶面20—25)按"NEXT/SAVE"显示下一个选项;2).撕下标签的位置的调整(TEAR OFF);TEAR OFF+0-00000000000+按右面+键增加数值,按左面-椭圆键减少数值.缺省值:+0选项范围:-120到+120(显示的数值是点数,如"+24",意思是24点,假设打印机的分辨率是200DPI/8dot per mm,24点即"3mm",若打印机的分辩率是300DPI/12dot per mm,24点即"2mm".)按"NEXT/SAVE"显示下一个选项3).打印模式的选择(PRINT MODE);PRINT MODE按+及-键显示不同的选项.缺省值:TEAR OFF选项:TEAR OFF(撕下),PEEL OFF(剥离),CUTTER(切刀)和REWIND(回卷).按"NEXT/SAVE"显示下一个选项4).标签类型的选择(MEDIA TYPE);MEDIA TYPE按+及-键显示不同的选项.缺省值:NON-CONTINUOUS(非连续)选项:CONTINUOUS(连续)和NON-CONTINUOUS(非连续).SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD.8Zebra斑马打印机中文操作说明注:标签类型有两种,这个参数使打印机知道目前使用的是CONTINUOUS(连续)或NON-CONTINUOUS(非连续)标签.连续的意思是整卷标签连续不断,亦没有任何固定长度的标识供传感器检测;非连续是说整卷标签连续不断,但中间有固定长度的标识,如间隙(通常如不干胶标签),缺口或黑条(如铁路车票).按"NEXT/SAVE"显示下一个选项5).传感器类型的选择(SENSOR TYPE);SENSOR TYPE按+及-键显示不同的选项.缺省值:WEB(穿透式传感器)选择:WEB(穿透式传感器)和MARK(反射式传感器).注:标签传感器类型有两种,穿透式传感器是检测透光度反差大的标签反射式传感器是检测印有黑条标识而且不透光的标签(如铁路车票).按"NEXT/SAVE"显示下一个选项6).打印方法的选择(PRINT METHOD);PRINT METHOD按+及-键显示不同的选项.缺省值:THERMAL TRANSFER(热转印)选择:THERMAL TRANSFER(热转印)和DIRECT THERMAL(直热式).注:如打印普通纸或标签可选"热转印","直热式"只适用于热敏纸.按"NEXT/SAVE"显示下一个选项7).打印宽度的选择(PRINT WIDTH);PRINT WIDTH->1040/8MM+按右面+键增加数值,按左面-键减少数值.缺省值及范围:可取最大值为104mm,范围由标签大小决定按"NEXT/SAVE"显示下一个选项8).标签最大长度的选择(MAXIMUM LENGTH);MAXIMUM LENGTH-39.0IN988MM+按右面+键增加数值,按左面-键减少数值.缺省值及范围:可取最大值为988mm,范围由打印机设置注:此选择的作用为1)在作标签长度校正CALIBRATE时,减少标签及色带的走纸长度.2)此值应设定为大于标签的实际长度,此值绝对不能小于标签的实际长度.按"NEXT/SAVE"显示下一个选项9).列印内置字体(LIST FONTS);SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD.9Zebra斑马打印机中文操作说明LIST FONTSPRINT按+键将打印出一标签列印出打印机当前可识别的字体.按"NEXT/SAVE"显示下一个选项10).列印内置条形码种类(LIST BAR CODES);LIST BAR CODESPRINT按+键将打印出一标签列印出打印机当前可识别的条形码.按"NEXT/SAVE"显示下一个选项11).列印内存图形(LIST IMAGES);LIST IMAGESPRINT按+键将打印出一标签列印出打印机当前可识别的图像格式.按"NEXT/SAVE"显示下一个选项12).列印内存条码格式(LIST FORMATS);LIST FORMATSPRINT按+键将打印出一标签列印出打印机当前可识别的格式.按左面-键没有作用.按"NEXT/SAVE"显示下一个选项13).列印当前打印机的设置(LIST SETUP);LIST SETUPPRINT按+键将打印出一标签列印出打印机当前的选项设置值.按"NEXT/SAVE"显示下一个选项14).列印当前打印机所有的设置(LIST ALL);LIST ALLPRINT按+键将打印出一份标签将列印出打印机可识别的字体条形码图像格式以及打印机当前的设置值.按"NEXT/SAVE"显示下一个选项15).初始化内存卡INITIALIZE CARD;INITIALIZE CARDYES按+键选择YES将会提示输入密码输入密码后按NEST/SAVE显示屏将询问INITIALIZE CARD按+键选择YES显示屏将提示ARE YOU SURE按+键选择YES将开始初始化按-选择NO将返回到INITIALIZE CARDSHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD.10Zebra斑马打印机中文操作说明2.界面按"NEXT/SAVE"显示下一个选项16初始化闪存(INIT FLASH MEM);INIT FLASH MEMYES按+键选择YES将会提示输入密码输入密码后按NEST/SAVE显示屏将询问INITIALIZE FLASH按+键选择YES显示屏将提示ARE YOU SURE按+键选择YES将开始初始化按-选择NO将返回到INITIALIZE CARD界面按"NEXT/SAVE"显示下一个选项17).传感器校正图的操作(SENSOR PROFILE);SENSOR PROFILEPRINT按+键开始打印标签和色带传感器的校正图按"NEXT/SAVE"显示下一个选项18).标签和色带传感器灵敏度的调整/校正(MEDIA AND RIBBON);MEDIA AND RIBBONCALIBRATE按+开始校正步骤,显示屏显示"LOAD BACKING";LOAD BACKINGCANCEL CONTINUE把标签剥离,留下20CM长的空白的底纸,打开打印头,将标签装上,(请留意空白的底纸部分应在标签传感器上,否则应留更多的空白的底纸);按+键继续校正,面板上将显示"REMOVE RIBBON";REMOVE RIBBONCANCEL CONTINUE将色带取走合上打印头,SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD.11Zebra斑马打印机中文操作说明按+键继续校正,面板上将显示"CALIBRATING...PLEASE WAIT"; CALIBRATINGPLEASE WAIT标签及色带传感器灵敏度的校正正在进行,只需几秒钟;跟着会显示;RELOAD ALLCONTINUE打开打印头,把有标签的部分放到打印头下,装好色带,关闭打印头;按右面黑色椭圆键继续校正操作;打印机将打印"传感器曲线图形",面板显"MEDIA AND RIBBON CALIBTATE";MEDIA AND RIBBONCALIBRATE标签和色带灵敏度的调整/校正完成在上述操作过程中按键将取消当前的操作按"NEXT/SAVE"显示下一个选项19).并行通讯口设置(PARALLEL COMM.)PARALLEL COMM按+及-键显示不同的选项.默认值PARALLEL选项PARALLEL TEAINAX/COAX按"NEXT/SAVE"显示下一个选项20).串行通讯口设置SERIAL COMM;SERIAL COMM按+及-键显示不同的选项.缺省值:RS232选项:RS232串口RS422/485RS485按"NEXT/SAVE"显示下一个选项21).波特率的设置(BAUD);BAUD-9600+按+及-键显示不同的选项.缺省值:9600选择:1103006001200240048009600192002880057600115200注当与PC串口相联时打印机和PC的此参数设定必须一样按"NEXT/SAVE"显示下一个选项22).数据位的设置(DATA BITS);SET DATA BITS-8-BITS+SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD.12Zebra斑马打印机中文操作说明按+及-键显示不同的选项.缺省值:8-BITS选择:7-BITS8-BITS注当与PC串口相联时打印机和PC的此参数设定必须一样按"NEXT/SAVE"显示下一个选项23).校验位的设置(PARITY);PARITY按+及-键显示不同的选项.缺省值:EVEN偶校验选择:EVEN偶校验ODD奇校验NONE无校验注当与PC串口相联时打印机和PC的此参数设定必须一样按"NEXT/SAVE"显示下一个选项24)主机流量控制(HOST HANDSHAKE)HOST HANDSHAKE按+及-键显示不同的选项.缺省值XON/XOFF选项XON/XOFFDSR/DTRRTS/CTS,注当与PC串口相联时打印机和PC的此参数设定必须一样按"NEXT/SAVE"显示下一个选项25).PROTOCOL纠错协议的设置PROTOCOL按+及-键显示不同的选项.缺省值:NONE选择:NONEZEBRAACK/NACK注若选择ZEBRA时打印机的HOST HANDSHAKE必须设为DSR/DTR 按"NEXT/SAVE"显示下一个选项26).NETWORK ID网络ID号的设置NETWORK ID->000+按键改变数值,按移动位置.缺省值:000选择:000至999按"NEXT/SAVE"显示下一个选项27).COMMUNICATIONS通讯模式的设置COMMUNICATIONSSHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD.13 Zebra斑马打印机中文操作说明按+及-键显示不同的选项.缺省值:NORMAL MODE(正常模式)选择:NORMAL MODE(正常模式),DIAGNOSTICS(测试模式)若选择DIAGNOSTICS时当打印机收到数据后将打印ASCII HEX按"NEXT/SAVE"显示下一个选项28).CONTROL PREFIXZPL/ZPLII控制前缀的设置CONTROL PREFIX->7EH+按+及-键显示不同的选项.缺省值:7E选择:00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按"NEXT/SAVE"显示下一个选项29).FORMAT PREFIXZPL/ZLPII格式前缀的设置FORMAT PREFIX->5EH+按+及-键显示不同的选项.缺省值:5E选择:00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按"NEXT/SAVE"显示下一个选项30).DELIMITER CHAR(ZPL/ZLPII分隔符的设置DELIMITER CHAR->2CH+按+及-键显示不同的选项.缺省值:2C选择:00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按"NEXT/SAVE"显示下一个选项31).ZPL MODE编程语言的选择的设置ZPL MODE按+及-键显示不同的选项.缺省值:ZPLII选择:ZPLIIZPL注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按"NEXT/SAVE"显示下一个选项SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD.14 Zebra斑马打印机中文操作说明32).MEDIA POWER UP开机标签状态的选择的设置MEDIA POWER UP按+及-键显示不同的选项.缺省值:CALIBRATION测纸选择:FEED走纸CALIBRATION测纸LENGTH纸长NO MOTION不动按"NEXT/SAVE"显示下一个选项33).HEAD CLOSE打印头关闭标签状态的选择的设置HEAD CLOSE按+及-键显示不同的选项.缺省值:CALIBRATION测纸选择:FEED走纸CALIBRATION测纸LENGTH纸长NO MOTION不动按"NEXT/SAVE"显示下一个选项34).BACKFEED标签回撤的设置注此参数只有在打印机设定为切刀CUTTER和剥离PEEL-OFF方式时才有效BACKFEED按右面黑色椭圆键或左面黑色椭圆改变数值.缺省值:DEFAULT当标签被切或剥离后90%标签回撤选择:DEFAULT当标签被切或剥离后90%标签回撤0%-100%BACKFEED按"NEXT/SAVE"显示下一个选项35).LABEL TOP打印内容的上下位置的调整;LABEL TOP+000-▊▊▊▊▊+按+及-键显示不同的选项.缺省值:+0范围:-120到+120(显示的数值是点数,如"+24",意思是24点,假设打印机的分辨率是200DPI/8dot per mm,24点即"3mm",若打印机的分辩率是300DPI/12dot per mm,24点即"2mm".)按"NEXT/SAVE"显示下一个选项36).LEFT POSITION打印内容的左右位置的调整;LEFT POSITION=>+0000+按+及-键显示不同的选项.缺省值:0000范围:-9999到+9999(显示的数值是点数,如"+24",意思是24点,假设打印机的分辨率是200DPI/8dot per mm,24点即"3mm",若打印SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD.15Zebra斑马打印机中文操作说明机的分辩率是300DPI/12dot per mm,24点即"2mm".)按"NEXT/SAVE"显示下一个选项37).传感器参数表WEB S.-XX+MEDIA S.RIBBON S.MARK S.MARK MED S.MEDIA LEDRIBBON LEDMARK LED按+及-键显示不同的选项.注这些参数是测纸后自动生成非特殊需求请勿动按"NEXT/SAVE"显示下一个选项38).LCD ADJUST液晶显示亮度的设定;LCD ADJUST+10-▊▊▊▊▊+按+及-键显示不同的选项.缺省值:10选择:00-19按"NEXT/SAVE"显示下一个选项39).FORMAT CONVERT(位图缩放设置);FORMAT CONVERT按+及-键显示不同的选项.缺省值:None范围:None,150-300,150-600,200-600,300-600按"NEXT/SAVE"显示下一个选项40).LANGUAGE机器显示语言设置LANGUAGEENGLISH按或显示别的选项缺省值:ENGLISH选项:English,Spanish,French,German,Italian,Norwegian,Portuguese, Swedish,Danish,Dutch,Finnish,Japanese按"NEXT"显示返回到打印深度设置选项在进行上述选项设置时如果出现要求输入密码的界面ENTER PASSWORD->0000SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD.16Zebra斑马打印机中文操作说明按键移动光标位按改变数值初始默认密码为1234输入完之后按NEXT/SAVE进入设置更改界面请保管好些密码注意:设置更改或调整后,必需存储,否则关机后会丢失!存储步骤:1.在更改或调整后,按"SETUP/EXIT"键,出现如下显示;SAVE SETTING->0000SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD.16Zebra斑马打印机中文操作说明按键移动光标位按改变数值初始默认密码为1234输入完之后按NEXT/SAVE进入设置更改界面请保管好些密码注意:设置更改或调整后,必需存储,否则关机后会丢失!存储步骤:1.在更改或调整后,按"SETUP/EXIT"键,出现如下显示;SAVE SETTING1).PERMANENT永久存储所做的更改;2).TEMPORARY暂时存储所做的更改,关机后会失去;3).CANCEL取消刚做的更改;4).LOAD DEFAULT恢复出厂值;注此法请慎用选择此项后打印机所有的选项将恢复默认值5).LOAD LAST SAVE取用上次储存的设置;2.按+或-将显示别的选项;3.按"NEXT"键存储并回到开机显示板面.总结:平日使用中,主要设定的参数有DARKNESS(打印深度),LABEL TOP(打印的上下位置)和LEFT POSITION(打印的左右位置)六打印机的日常维护对于一台标签打印机打印头是其关键部件它是制作在陶瓷基片上表面涂有一层特殊的保护膜由于它的结构原因故在平日的操作中严禁任何时候任何硬物与打印头表面接触每打印完一卷碳带或者一卷热敏标签,都应该进行打印头和滚筒的清洁.这样可以保持打印的质量延长打印头的使用寿命维护前请先确保清除自身的静电因为静电会造成打印头的损坏1打印头的清洁关掉打印机的电源将打印头翻起移去色带标签纸用浸有少许异丙醇的棉签(或棉布)轻擦打印头直至干净2.滚筒的清洁清洗打印头后用浸有少许异丙醇的棉签(或棉布)清洗滚筒方法是一边用手转动滚筒一边擦3.传动系统的清洁和机箱内的清洁因为一般标签纸为不干胶其胶容易粘在传动的轴和通道上再加上有灰尘直接影响到打印效果故需经常清洁一般一周一次方法是用浸有异丙醇的棉签(或棉布)擦去传动的各个轴通道的表面以及机箱内的灰尘4.传感器的清洁传感器包括色带传感器和标签传感器其位置见说明书一般一个月至三个月清洗一次SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD.17Zebra斑马打印机中文操作说明方法是用鼓风装置(吸球即可)吹去传感器上的灰尘七常见故障极其处理当出现故障时应尽可能详细记录打印机的状态,包括(1)面板指示灯的状态(闪亮灭)及变化过程(2)打印机的动作(走纸切纸打印等)(3)采取的处理措施(4)打印机的反应,坏件的标签和色带等等1.开机后面板指示灯不显示检查供电电源是否正常或者联结电缆是否接好2.色带起皱,调色带控制挡板.3.若印出的标签总有一条竖的白线打不出来,则(1)先用脱脂棉签蘸打印头清洁液,仔细清洁出现白线处的打印头.(2)若故障依旧,则需更换打印头.常见故障可能原因排除方法开机后所有指示灯亮液晶无显示主板坏联系供应商打印位置偏左(右)1打印纸偏右(左)2程序定义的坐标不对3打印机设置中的LEFTPOSITION不妥1将打印纸安装好挡纸片挡好2重新设定好打印的坐标3重新设定LEFT POSITION打印位置偏上(下)1程序定义的坐标不妥2打印机设置中的LABEL TOP不妥1重新设定好打印的坐标2重新设定LABEL TOP撕纸位置偏上(下)打印机设置中的TEAR OFF设置不妥调整撕纸位置(见五(2))打印深度过深1打印头压力过紧2打印温度偏高1降低打印头的压力2降低打印头的温度打印深度过浅 1.打印头压力过松2.打印温度偏低3.标签和色带不匹配1.增加打印头的压力2.增加打印头的温度3.联系供应商打印左浅右深或左深右浅1.打印头压力左右不均衡2.打印头位置不好1.均衡打印头左右压力2.重新调节打印头位置定位不准 1.标签传感器位置不对2.传动皮带磨损3.打印纸装得不正1调整标签传感器位置2更换皮带3将打印纸安装好挡纸片挡好计算机传送数据,打印机不能正常接收数据1联机参数设置不对2主板坏1重新设定好2联系供应商液晶显示RIBBONOUT1色带用完或者未安装好2色带传感器检测出错3程序中设置的打印模式不对1安装好色带2做标签和色带传感器灵敏度的调整/校正3选择正确的打印模式程部SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD.18 Zebra斑马打印机中文操作说明液晶显示RIBBONIN1.在热敏方式下安装了色带2.在热转印方式下色带传感器检测出错1移走色带2做标签和色带传感器灵敏度的调整/校正(步骤五(16))液晶显示PAPEROUT1.标签用完或者未安装好,2.标签传感器位置不对3.标签传感器被物体遮挡4.标签传感器检测出错5.程序中设置的标签类型不对1安装好标签2调好标签传感器位置3移走遮挡的物体4做标签和色带传感器灵敏度的调整/校正(步骤五(16))5选择正确的标签类型液晶显示HEADOPEN1打印头未合上2打印头电阻值设置不对3打印头状态传感器未检测1合上打印头2设置好打印头电阻值。

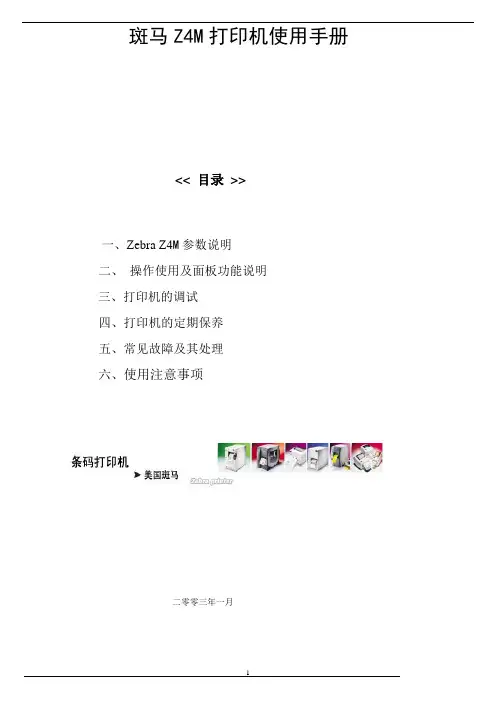

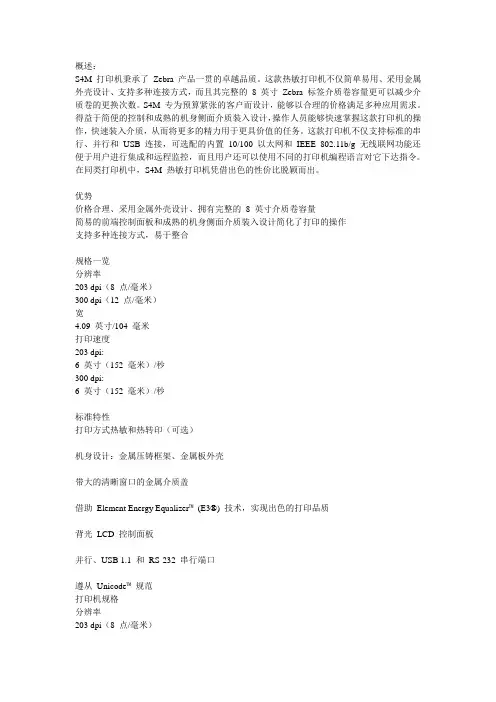

斑马Z4M打印机使用手册<< 目录>>一、Zebra Z4M参数说明二、操作使用及面板功能说明三、打印机的调试四、打印机的定期保养五、常见故障及其处理六、使用注意事项二零零三年一月一、Zebra Z4M 条码打印机参数说明工业级条码打印机，结实耐用的压铸金属外壳强大的实时连接，卓越的兼容性，低廉的价格适应工业现场使用的需要，满足工业高品质打印的要求详细参数打印机规格：打印方式：热转印/热敏方式打印分辨率：203dpi (8点/mm) ／300dp(12点/mm)最大打印宽度：104mm(z4m)／168mm(z6m)最大打印长度：2667mm(203dpi)／1245mm(300dpi标准内存)打印速度：254mm/秒(203dpi) ／152mm/秒(300dpi)物理特性：z4m：宽278毫米×长475毫米×高338毫米z6m：宽341毫米×长475毫米×高338毫米净重：15 公斤(z4m)／16公斤(z6m)结构：全金属结构产品特性：标准内存：4MB DRAM （2MB用户使用）32位RISC微处理器Zebra 的E3 打印元件控制技术穿透式传感器自动测纸认证：UL 1950；CISPR 22 (Class B)；IEC 950；801-2, -3 and -4standards；Canadian Doc. (Class A)；FCC (Class B)；CE compliance选配：升级至2MB FLASH 存储器或通过PCMCIA卡升级到8MB FLASH软件：ZPL II 编程语言条形码：一维条码：Code 11，UPC-A，UPC-E，Industrial 2 of 5 ，Code 39，EAN-8，EAN-13，LOGMARS，Code 93，Plessey，Postnet ，Code 128 with subsets A/B/C and UCC Case Codes，Interleaved 2 of 5，EAN and UPC with 2 or 5 digit supplements，Codabar，Standard2 of 5，MSI，ISBT 128二维条码：CODABLOCK，PDF417，Code 49，Maxi Code，Data Matrix，QR Code使用环境：操作温度：5℃-40℃操作湿度: 20%-85%存储温度：-40℃-60℃存储湿度: 5%-85%其他参数：电气参数：内置自动转换电源90V-265V 48-62Hz 最大电流5A通讯接口：RS232/422/485接口及标准并口；IEEE1284双向并口准并口标签：宽度：25.4 毫米-114毫米长度：最大：991毫米最小：撕裂方式- 16mm；剥离方式-25mm；切刀方式-38mm类型：连续型、膜切型、缺口型、黑标型、穿孔型最大直径：外径203mm，内径76mm间隙：2mm-4mm厚度：0.058-0.25mm碳带：标准长度：300m、450m，提供2：1或3：1标签卷宽度：51-4.311mm卷轴内径：25mm卷轴最大直径：81mm使用范围：运输商业医药卫生生产/物流政府/办公二、Zebra Z4M条形码打印机使用及面板功能说明1．标签与碳带的安装按图指示方向侧板上的突起线标为卷标和碳带安装路径。
