电力系统暂态分析习题

电力系统暂态分析复习题一、单项选择题1、发电机同步电抗xd暂态电抗xd′次暂态电抗xd″之间的数值关系为(A)。

A、 B、 C、 D、2. 短路冲击电流就是指短路电流的( D)A、有效值B、平均值C、均方根值D、最大可能瞬时值3、答案C4、一般情况下,变压器的负序电抗xT(2)与正序电抗xT(1)的大小关系为(C)XT(1)=XT(2)5、在中性点不接地系统中同一地点发生两相短路与两相短路接地时,关于短路点故障相短路电流有效值,下述说法中正确的就是( A)。

A、两种情况下短路电流大小相等B、两相接地短路电流大于两相短路电流C、两相接地短路电流小于两相短路电流D、无法确定哪种情况下短路电流更大6、大扰动后,减少原动机出力的主要目的就是为了提高系统的(A )。

A、暂态稳定 B、静态稳定 C、电压稳定 D、经济性7、系统发生短路故障,当切除故障时对应的实际切除角小于极限切除角时,系统可能就是( A )。

A、暂态稳定的 B、暂态不稳定的 C、振荡失去稳定性 D、非周期失去稳定性8、不计短路回路电阻时,短路冲击电流取得最大值的条件就是( A)。

A、短路前空载,短路发生在电压瞬时值过零时 B、短路前带有负载,短路发生在电压瞬时值过零时 C、短路前空载,短路发生在电压瞬时值最大时 D、短路前带有负载,短路发生在电压瞬时值最大时9、 P-δ曲线被称为(D )。

A、耗量特性曲线 B、负荷曲线 C、正弦电压曲线 D、功角曲线10、应用等面积定则判断简单系统暂态稳定时,系统稳定的条件就是( B )。

A、加速面积大于减速面积B、加速面积小于减速面积C、加速面积为无限大D、减速面积为零二、多项选择6、电力系统的暂态稳定性所指的干扰包括下面的(ACD )。

A、大容量发电机突然退出运行B、风吹导线导致的架空线路参数的改变C、三相短路D、两相短路7、关于静态稳定,正确的就是( ABC)。

A、与静态稳定临界点相对应的发电机电磁功率称为同步发电机静态稳定极限功率 B、静态稳定储备系数,正常运行情况下要求 C、静态稳定储备系数在事故后运行情况下不小于10% D、静态稳定可用等面积定则进行判断8、电力系统干扰分小干扰与大干扰,其中下面属于大干扰的就是(AB )。

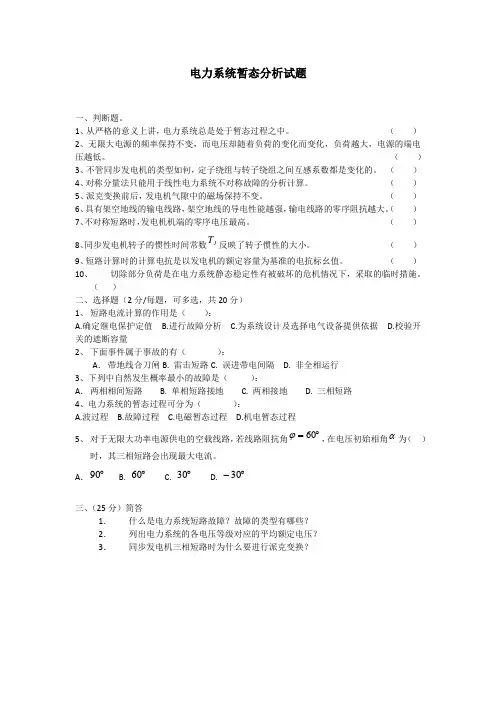

电力系统暂态分析试题一、判断题。

1、从严格的意义上讲，电力系统总是处于暂态过程之中。

（）2、无限大电源的频率保持不变，而电压却随着负荷的变化而变化，负荷越大，电源的端电压越低。

（）3、不管同步发电机的类型如何，定子绕组与转子绕组之间互感系数都是变化的。

（）4、对称分量法只能用于线性电力系统不对称故障的分析计算。

（）5、派克变换前后，发电机气隙中的磁场保持不变。

（）6、具有架空地线的输电线路，架空地线的导电性能越强，输电线路的零序阻抗越大。

（）7、不对称短路时，发电机机端的零序电压最高。

（）8、同步发电机转子的惯性时间常数J T 反映了转子惯性的大小。

（）9、短路计算时的计算电抗是以发电机的额定容量为基准的电抗标幺值。

（）10、 切除部分负荷是在电力系统静态稳定性有被破坏的危机情况下，采取的临时措施。

（）二、选择题（2分/每题，可多选，共20分）1、 短路电流计算的作用是（）：A.确定继电保护定值B.进行故障分析C.为系统设计及选择电气设备提供依据D.校验开关的遮断容量2、 下面事件属于事故的有（）：A ． 带地线合刀闸B. 雷击短路C. 误进带电间隔 D. 非全相运行3、下列中自然发生概率最小的故障是（）：A ． 两相相间短路 B. 单相短路接地 C. 两相接地 D. 三相短路4、电力系统的暂态过程可分为（）：A.波过程B.故障过程C.电磁暂态过程D.机电暂态过程5、 对于无限大功率电源供电的空载线路，若线路阻抗角︒=60ϕ，在电压初始相角α为（）时，其三相短路会出现最大电流。

A ．︒90 B. ︒60 C. ︒30 D. ︒-30三、（25分）简答1． 什么是电力系统短路故障？故障的类型有哪些？2． 列出电力系统的各电压等级对应的平均额定电压？3． 同步发电机三相短路时为什么要进行派克变换？四、（10分）如图所示系统，电抗为归算到统一基准值下的标么值（S B=100MVA，U B=平均额定电压），用正序等效定则计算以下各种情况短路时，短路点的A相正序电流有名值，（1）三相短路；（2）A相接地短路；五、（10分）如图所示系统，求发电机电势E q和静态稳定储备系数K p？（注：图中参数为归算到统一基准值下的标么值S B=100MVA，U B=平均额定电压）。

电力系统暂态分析习题答案电力系统暂态分析习题答案电力系统暂态分析是电力系统工程中的一个重要环节，它涉及到电力系统在短时间内发生的暂态过程，如短路故障、开关操作等。

通过对电力系统暂态分析习题的解答，我们可以更好地理解和掌握电力系统的暂态行为。

一、短路故障分析1. 问题描述：一台发电机在运行过程中发生了短路故障，其短路电流为10kA，短路电压为0.1pu。

求短路电阻和短路电抗的值。

解答：根据短路电流和短路电压的定义，我们可以得到以下公式：短路电流 = 短路电压 / (短路电阻 + j短路电抗)代入已知值，得到：10kA = 0.1pu / (短路电阻 + j短路电抗)通过复数的运算，我们可以将上式转化为实部和虚部相等的两个方程：0.1 / (短路电阻^2 + 短路电抗^2) = 100 = 0.1 / (短路电阻^2 + 短路电抗^2)解方程组，得到短路电阻的值为0.01 pu，短路电抗的值为0。

2. 问题描述：一台发电机在运行过程中发生了短路故障，其短路电流为20kA，短路电压为0.2pu。

已知短路电抗为0.1 pu，求短路电阻的值。

解答：同样地，根据短路电流和短路电压的定义，我们可以得到以下公式：20kA = 0.2pu / (短路电阻 + j0.1pu)通过复数的运算，我们可以将上式转化为实部和虚部相等的两个方程：0.2 / (短路电阻^2 + 0.1^2) = 200 = 0.2 / (短路电阻^2 + 0.1^2)解方程组，得到短路电阻的值为0.01 pu。

二、暂态过程分析1. 问题描述：一台发电机在运行过程中突然断开负荷，导致发电机电压下降。

已知发电机的额定电压为1pu，负荷功率因数为0.8，负荷电流为0.5pu。

求负荷断开后的发电机电压。

解答：根据功率的定义，我们可以得到以下公式：发电机电压 = 负荷电流 * 发电机电压 * 负荷功率因数代入已知值，得到：发电机电压 = 0.5pu * 1pu * 0.8解方程，得到负荷断开后的发电机电压为0.4pu。

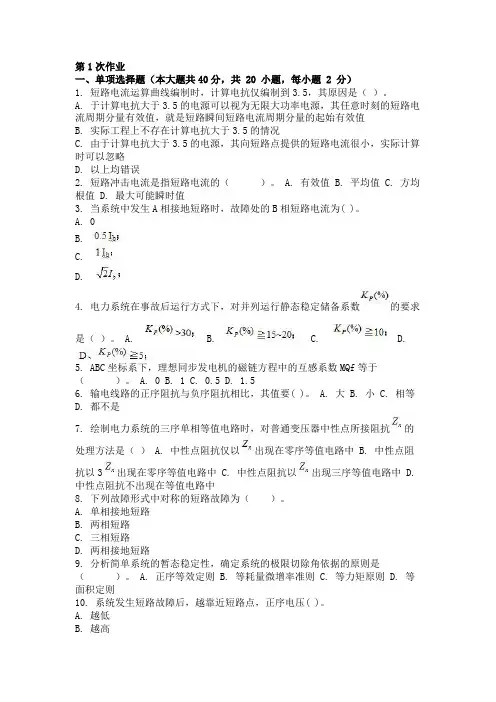

第1次作业一、单项选择题（本大题共40分，共 20 小题，每小题 2 分）1. 短路电流运算曲线编制时，计算电抗仅编制到3.5，其原因是（）。

A. 于计算电抗大于3.5的电源可以视为无限大功率电源，其任意时刻的短路电流周期分量有效值，就是短路瞬间短路电流周期分量的起始有效值B. 实际工程上不存在计算电抗大于3.5的情况C. 由于计算电抗大于3.5的电源，其向短路点提供的短路电流很小，实际计算时可以忽略D. 以上均错误2. 短路冲击电流是指短路电流的（）。

A. 有效值 B. 平均值 C. 方均根值 D. 最大可能瞬时值3. 当系统中发生A相接地短路时，故障处的B相短路电流为( )。

A. 0B.C.D.4. 电力系统在事故后运行方式下，对并列运行静态稳定储备系数的要求是（）。

A. B. C. D.5. ABC坐标系下，理想同步发电机的磁链方程中的互感系数MQf等于（）。

A. 0 B. 1 C. 0.5 D. 1.56. 输电线路的正序阻抗与负序阻抗相比，其值要( )。

A. 大 B. 小 C. 相等D. 都不是7. 绘制电力系统的三序单相等值电路时，对普通变压器中性点所接阻抗的处理方法是（） A. 中性点阻抗仅以出现在零序等值电路中 B. 中性点阻抗以3出现在零序等值电路中 C. 中性点阻抗以出现三序等值电路中 D. 中性点阻抗不出现在等值电路中8. 下列故障形式中对称的短路故障为（）。

A. 单相接地短路B. 两相短路C. 三相短路D. 两相接地短路9. 分析简单系统的暂态稳定性，确定系统的极限切除角依据的原则是（）。

A. 正序等效定则 B. 等耗量微增率准则 C. 等力矩原则 D. 等面积定则10. 系统发生短路故障后，越靠近短路点，正序电压( )。

A. 越低B. 越高C. 不变D. 不确定11. 具有阻尼绕组的凸极式同步发电机，机端发生三相短路时，电磁暂态过程中定子绕组中存在( )。

A. 基频交流分量、倍频分量和非周期分量 B. 基频交流分量和非周期分量 C. 非周期分量和倍频分量 D. 倍频分量和周期分量12. 大扰动后，减少原动机出力的主要目的是为了提高系统的( )。
