智能电磁流量计使用说明书目录1、概述 (1)2、结构 (1)3、功能特点 (2)4、工作原理 (3)5、主要参数及技术指标 (4)6、转换器结构电路 (5)7、转换器接线与操作 (5)8、仪表参数设置 (16)9、红外手持遥控键盘介绍 (26)10、报警信息 (26)11、流量计的安装 (27)12、自诊断信息及故障排除 (34)13、故障分述和案例 (36)1、概述电磁流量计是一种电磁感应式流量仪表，依据JB/T9248-1999《电磁流量计》设计，适用于电导率大于5μs/cm导电液体的流量计算；公称通径范围为10mm 至3000mm，是集智能化、小型轻量一体化、多功能、高精度、高可靠性为一体的系列电磁流量计产品。
它由传感器和智能转换器两部分组成。
电磁流量计有着广泛的用途，在满足现场监测显示的同时可输出标准电流信号(4-20mA)或脉冲信号，符合HART通讯协议，供记录、调节、控制用；可关泛应用于化工、环保、轻纺、冶金、矿山、医药、造纸、给水、食品、制糖、酿造等行业工艺管道内导电介质的液体流量计量；除测量一般导电液体外，根据用户特殊需要，还可测量导电的液固两相流，高黏度液体及盐类、强酸、强碱等液体的流量。
2、结构2.1 传感器传感器主要由测量导管、测量电极、励磁线圈、铁芯、磁轭和壳体组成。
（1）测量导管：由不锈钢导管、衬里和连接法兰组合而成，为被测液体现场工况测量的载体。
（2）测量电极：安装在测量导管内侧壁，与轴流方向垂直，使测量液体产生信号的一对电极。
（3）励磁线圈：在测量导管内产生磁场的上下两个励磁线圈。
（4）铁芯和磁轭：将励磁线圈产生的磁场导入液体，并构成磁回路。
（5）壳体：仪表外包装。
2.2 转换器：即为智能二次表，其将流量信号放大处理¾单片机运算后，可显示流量、累计量，并能输出脉冲、模拟电流等信号，用于流体流量的计量或控制。
2.3 产品组装形式：其分为一体型和分体型两种形式。
电磁流量计说明书目录一、产品概述二、工作原理三、产品特点四、外形尺寸五、流量选型及安装六、流量计接线图七、按键说明与菜单调试八、故障分析与排除九、电磁流量计电极内衬选择表一、产品概述智能电磁流量计是我公司采用先进技术研制、开发与生产的液体流量测量仪表，具有高精度、高可靠性与使用寿命k等优点。
为确保产品质量，我公司在设计产品结构、选材、制定工艺、生产装配与出厂测试等过程中，对每个环节细致研究与控制，并配套完整的流量标定检测系统。
产品执行标准：JB/T 9428-1999。
二、工作原理智能电磁流量计测量原理是基于法拉第电磁感应定律。
即当导电液体流过电磁流量计时，导体液体中会产牛与平均流速V（体积流量）成正比的电压，其感应电压信号通过两个与液体接触的电极检测，通过电缆传至放大器，然后转换成统一的输出信号。
基于电磁流量计的测量原理，要求流动的液体具有最低限度的电导率。
图1：结构原理图E=KBDK:比例常数B:磁感应强度D:测量管内径V:测量管截面的平均流速图2：信号流程图三、产品特点★低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，性能稳定可靠。
★采用非均匀磁场的新技术及特殊磁路结构，磁场稳定可靠，且缩小了体积，减轻了重量，使流量计具有小型轻量化的特点。
★具有空管自动检测与电路处理功能。
★可根据用户实际需求现场在线修改量程。
★测量管内无阻流件，因此无附加压力损失。
★测量结果与液体的压力、温度、密度、粘度、电导率（小小于最低电导率）等物理参数无关。
★直管段相对要求较短★使用方便，安装后只需接上电源，不需其它任何操作，即可输出标准信号，便于非专业人员使用。
性能数据衬里及公称通径DN(mm)：橡胶衬电：40，50，65，80，100，125，150，200，250，300，350，400，450，500，600，700，800. 900. 1000. 1200. 1400, 1600. 1800. 2000. 2200四氟衬里：10，15，20，25，32，40，50，65，80，100，125，150，200，250，300，350，400， 450. 500. 600. 700. 800. 900. 1000. 1200, 1400. 1600, 1800. 2000. 2200 注：特殊规格可订制测量误差：±0.5%、±1.0%、±1.5.被测介质温度：氯橡胶衬咀：-20℃~+65℃，聚四氟乙烯：-30℃~+180℃，聚氯脂橡胶：-20℃~+80℃，聚丙烯：-20℃~ +100℃环境温度：-25 ~+45℃相对湿度：5% - 95%额定压力：DN10-DN80: 4.0MPa DN100-DN150: 1 .6MPa DN200-DN1000: 1 .0Mpa DN1200-DN2000: 0.6MPa DN2200:0.25MPa流速范围：0. 3-12m/s电导率：被测流体电导率不小于5us/cm输出信号及负载电阻：0-10mADC，0-1000nΩ输出频率上限：l~ 5000Hz没定4-20rnADC，0-500 Ω具有防雷击保护串行通讯：可选RS232C或RS485脉冲输出上限5000CP/S;脉冲当量为0.0001~1.0 m3/CP;脉冲宽度：自动设置20ms或方波电级材料：含不锈钢(M02Ti)、钛(Ti)、钽(Ta)、哈氏合金(HB)、铀(Pt)防护等级：标准IP65、IP67、可选IP68直管段长度：上游≥10DN，下游≥5DN连接方式：管道法兰连接，符合标准：GB9119-88功耗：<25W供电电源：220V AC±10%，50HZ±5%、24VDC直流供电产品分类：管道式电磁流量计分一体型和分体型一体型分体型四、外形尺寸4.1产品的外形图34.2产品安装尺寸4.2.1平法兰型电磁流量计（含传感器的）外形及连接尺寸：（见图4、表1）图4表1平法兰型传感器连接尺寸和连接法兰安装尺寸(mm)4.2.2凹凸环槽法兰型电磁流量计（含传感器的）外形及连接尺寸（表2）表2凹凸环槽法兰型与管道连接尺寸：(mm)4.2.3螺纹连接型电磁流量计（含传感器的）外形及连接尺寸（表3）表3螺纹连接型与管道连接尺寸(mm)五、流量选型及安装如何选型正确选用电磁流量计是保证用好电磁流量计的前提条件，选用什么种类的电磁流量计应根据被测液体介质的物理性质和化学性质而决定。
电磁流量计使用说明书武汉磐宇科技发展有限公司1产品用途与适用范围1.1特点：■频率可编程低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；■采用新型含有FLASH存贮器的16位超低功耗微处理器，集成度高，运算速度快，计算精度高。
■全数字量处理，抗干扰能力强，测量可靠；■超低EMI开关电源，适用电源电压变化范围大，效率高，温升小。
EMC性能好；■中英文菜单操作，使用方便，操作简单，易学易懂；■高清晰度背光宽温型LCD显示；■能进行双向流量测量、双向总量累计。
具有量程自动切换功能，更有效地提高了模拟电流和频率输出的测量精度，特别适用于昼夜流量范围变化大并需要发出控制信号的场合。
流量测量范围度可达1500:1。
■内部有三个积算器，分别记录和显示正向累计量、反向累计量及累计差值积算量，方便于流体计量和贸易交接。
■提供隔离或非隔离RS485/RS232C数字通讯接口，并支持MODBUS、PROFIBUS-DP及HART等现场总线通讯方式；■采用恒流源流体电阻测量，可以在长线传输的情况下，准确测量电极信号内阻。
不仅可用来判别传感器内流体是否空管，而且能够判别电极被污染、覆盖等异常现象，为用户提供清洗电极等故障处理信息；■使用智能化判断，不采用测量修正设置，空管报警与电极检测应用更加便捷。
■先进的“粗大误差处理”技术，能够切除浆液等流体测量尖状干扰，减小输出跳动，保持高精度测量并使输出更加稳定；■具有流体密度设置，可以显示质量流量；■恒流励磁电流范围大，可与不同制造商、不同类型的电磁流量传感器配套使用；■具有积算器远程清零的控制功能，具有开启与停止累计的接点信号输入，适于总量检验和批量处理应用；■具有自检与自诊断功能；■采用先进的非易失性存贮器，电路可靠性更高，有效地保护设置和测量参数；■仪表可选配不掉电时钟及存储器，用于记录掉电时间、上电时间及掉电时刻的流量。
■仪表带有可选小时记录功能，可保存30天以上历史的流量和电极电阻测量值。

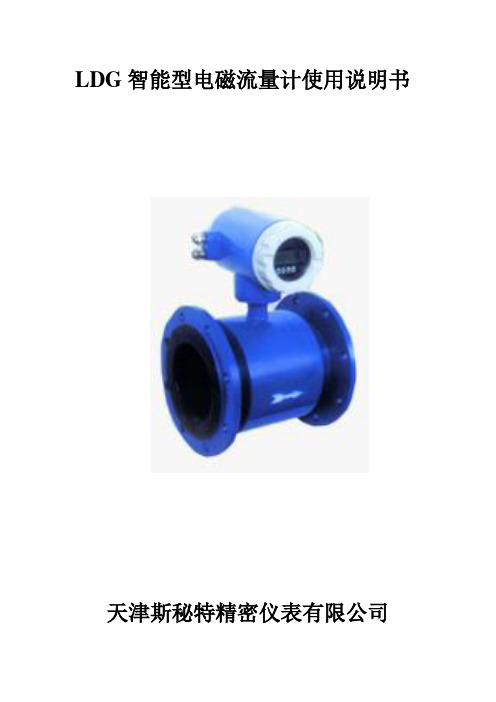

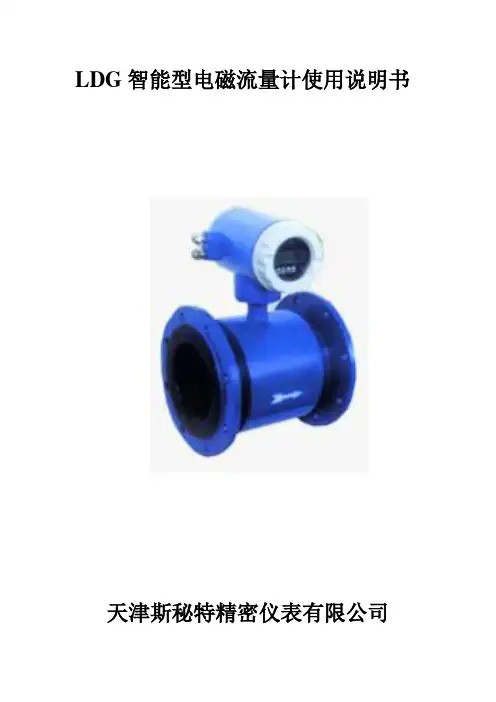

LDG智能型电磁流量计使用说明书天津斯秘特精密仪表有限公司目录一、概述二、主要技术参数三、电磁流量计选型说明四、流量计接线五、流量计参数设置六、流量计自诊断信息与故障处理LDG型智能电磁流量计是我公司采用国内外先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。
计算速度非常快、精度高、测量性能可靠。
转换器电路设计采用国际先进技术，输入阻抗高达1015欧姆，共模抑制比优于100db，对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。
其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。
使客户“买的放心，用的省心，服务称心”是我公司的宗旨。
产品特点：▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
▲采用SMD器件和表面贴装（SMT电路可靠性高）。
▲采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16次掉电时间▲具有RS485、RS232、Hart和Modbus等数字通讯信号输出。
▲具有自检与自论功1概述工作原理电流量计测量原理是基于法拉第电磁感应定律。
流量计的测量管是一内衬绝缘材料的非导磁合金短管。
两只电极沿管径方向穿通管壁固定在测量管上。
其电极头与衬里内表面基本齐平。
励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。
. ... ..LDC型电磁流量计使用说明书1产品用途与适用围1.1特点：■可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；■采用16位嵌入式微处理器，运算速度快。
精度高；■全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量围度可达1500:1；■超低EMI开关电源，适用电源电压变化围大。
抗EMC性能好；■全汉字菜单操作，使用方便，操作简单，易学易懂；■高清晰度背光LCD显示；■具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能。
■部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量。
■具有RS485或RS232C数字通讯信号输出；■具有电导率测量功能，可以判别传感器是否空管；■具有自检与自诊断功能；■采用SMD器件和表面安装（SMT）技术，电路可靠性高；■仪表部设计有不掉电时钟，可记录16次掉电时间。
1.2主要用途电磁流量计用来测量封闭管道中导电流体的体积流量。
广泛地适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制；适用于导电液体的总量计量。
1.3正常工作条件环境温度：分体型–10～+60℃；相对湿度：5%～90%；供电电源：单相交流电85～265V，45～63Hz；功率：小于20W。
1.4试验参比条件环境温度：20℃±2℃相对湿度：45%～85%电源电压：220±2%电源频率：50Hz±5%谐波含量小于5%。
预热时间：30min2产品型式电磁流量计有分体型和一体型两种结构形式。
. .. .c3 工作原理电磁流量计的工作原理基于法拉第电磁感应定律。
当一个导体在磁场运动，在与磁场方向、运动方向相互垂直方向的导体两端，会有感应电动势产生。
电动势的大小与导体运动速度和磁感应强度大小成正比。
在图1-1中，当导电流体以平均流速V （s m /）通过装有一对测量电极的一根径为D （m ）的绝缘管子流动时，并且该管子处于一个均匀的磁感应强度为B （T ）的磁场中。
一、LDJ系列智能电磁流量计产品特点、用途和使用范围1.1 LDJ系列智能电磁流量计特点1.1.1传感器具有以下特点：●不受流体密度、粘度、温度、压力和电导率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN10-DN2600覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；（见附录）1.1.2转换器具有以下特点：●采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达150：1；●低频方波励磁，励磁频率：1/16工频、1/20工频、1/25工频；●高频方波励磁，励磁频率：1/2工频（适用于浆液测量）（选配）；●励磁电流可选定为125mA、187.5mA、250mA；●具有电导率测量功能，无需附加电极的空管测量功能，具有自检与自诊断功能，连续测量，定值报警；●流速测量范围：0.1 --- 15米/秒，流速分辨率：0.5毫米/秒；●交流高频开关电源，电压适用范围：85VAC --- 250VAC；直流24V开关电源，电压适用范围：20VDC --- 36VDC；●信号输出：脉冲、频率输出，4-20mA电流输出；●网络功能：MODBUS 、HART（选配）；●高清晰度背光LCD显示，中文、英文显示方式,（可定制其它语言）使用方便，操作简单，易学易懂；●内部有三个积算器总量，可分别记录：正向总量、反向总量、差值总量；●掉电时间记录功能，自动记录仪表系统电源间断时间，补算漏计流量；●小时总量记录功能，以小时为单位记录流量总量，适用于分时计量制；●红外手持操作键盘，远距离非接触操作转换器所有功能。
●采用SMD器件和表面安装（SMT）技术，电路可靠性高●可用于相应的防爆场合1.2 LDJ系列智能电磁流量计主要用途LDJ系列智能电磁流量计，可用来测量封闭管道中导电流体的体积流量。
广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。
智能电磁流量计说明书一、智能电磁流量计智能电磁流量计是我公司采用国内外最先进技术研制开发的全智能型电磁流量计，全中文电磁转换器内核采用高速中央处理器。
计算速度非常快、精度高、测量性能可靠。
转换器电路设计采用国际先进技术，输入阻抗高达1015 欧姆，共模抑制比优于100db，对于外来干扰以及60Hz/50Hz 干扰抑制能力优于90db,可以测量更低的电导率的流体介质流量。
其传感器采用非均匀磁场技术及特殊的磁路结构，磁场稳定可靠，而且大的缩小了体积，减轻了重复，使流量计小型流量化的特点。
使客户“买的放心，用的省心，服务称心”是我公司的宗旨。
1.产品特点：▲管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
▲测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲在现场可根据用户实际需要在线修改量程。
▲高清晰度背光LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂。
▲采用SMD 器件和表面贴装（SMT电路可靠性高。
▲采用16 位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
▲全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1▲超低EMI开关电源，使用电源电压变化范围大，抗EMC好▲内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录16 次掉电时间▲具有RS485、RS232、Hart和Modbus 等数字通讯信号输出。
▲具有自检与自论功能二、概述1.工作原理电流量计测量原理是基于法拉第电磁感应定律。
流量计的测量管是一内衬绝缘材料的非导磁合金短管。
两只电极沿管径方向穿通管壁固定在测量管上。
其电极头与衬里内表面基本齐平。
励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。
此时，如果具有一定电导率的流体流经测量管。
将切割磁力线感应出电动势E。
电动势E 正比于磁通量密度B，测量管内径d与平均流速v的乘积。
LDC型电磁流量计使用说明书1 产品用途与适用范围特点：■可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低；■采用16位嵌入式微处理器,运算速度快;精度高；■全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围度可达1500 : 1；■超低EMI开关电源,适用电源电压变化范围大;抗EMC性能好；■全汉字菜单操作,使用方便,操作简单,易学易懂；■高清晰度背光LCD显示；■具有双向流量测量、双向总量累计功能,电流、频率具备双向输出功能;■内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量;■具有RS485或RS232C数字通讯信号输出；■具有电导率测量功能,可以判别传感器是否空管；■具有自检与自诊断功能；■采用SMD器件和表面安装SMT技术,电路可靠性高；■仪表内部设计有不掉电时钟,可记录16次掉电时间;1.2 主要用途电磁流量计用来测量封闭管道中导电流体的体积流量;广泛地适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制；适用于导电液体的总量计量;1.3 正常工作条件环境温度：分体型–10～+ 60℃；相对湿度：5%～90%；供电电源：单相交流电 85～265V,45～63Hz；功率：小于20W;试验参比条件环境温度：20℃±2℃相对湿度：45%～85%电源电压：220±2%电源频率：50Hz±5%谐波含量小于5%;预热时间：30min2 产品型式电磁流量计有分体型和一体型两种结构形式;3 工作原理电磁流量计的工作原理基于法拉第电磁感应定律;当一个导体在磁场内运动,在与磁场方向、运动方向相互垂直方向的导体两端,会有感应电动势产生;电动势的大小与导体运动速度和磁感应强度大小成正比;在图1-1中,当导电流体以平均流速V s m /通过装有一对测量电极的一根内径为D m 的绝缘管子流动时,并且该管子处于一个均匀的磁感应强度为BT 的磁场中;那么,在一对电极上就会感应出垂直于磁场方和流动方向的电动势E;由电磁感应定律可写做1式： V D B E ⋅⋅=V (1)通常,体积流量可以写作V D q4π=s m / (2)由公式1和2可得到：)(4s m B E D q π= (3)因此电动势可表示为：)(q v V D B E π4= (4)当B 是个常数时,公式3中k B D =14π,公式3改写为：)/(s m kEq = 可见,流量q 与电动势E 成正比;图1-2 转换器电路结构图 转换器电路结构电磁流量转换器一方面向电磁流量传感器励磁线圈提供稳定的励磁电流,以达到B 是个常量；同时把传感器感应的电动势放大、转换成标准的电流信号或频率信号,便于流量的显示、控制与调节;图1-2所示为转换器电路结构;4 技术性能指标执行标准JB/T 9248-1999 电磁流量计;图 电磁流量计工作原理基本参数与性能指标传感器公称通经:3、6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000；流量测量范围流量测量范围上限值的流速可在s～15m/s范围内选定,下限值的流速可为上限值的1%;参比条件下流量计精确度见表;：设定量程m/s 表VS重复性误差测量值的±%;电流输出a）电流输出信号：双向两路,全隔离0～10mA / 4～20mA;b）负载电阻：0～10mA时,0～Ω；4～20mA时,0～750Ω;C基本误差：在上述测量基本误差基础上加±10μA;频率频率输出：正向和反向流量输出,输出频率上限可在1～5000Hz内设定;带光电隔离的晶体管集电极开路双向输出;外接电源不大于35V,导通时集电极最大电流为250mA;脉冲输出脉冲输出：正向和反向流量输出,输出脉冲上限可达5000cp/s;脉冲当量为～cp;脉冲宽度自动设置为20ms或方波;带光电隔离的晶体管集电极开路输出;外接电源不大于35V,导通时集电极最大电流为250mA;流向指示输出本流量计可测正反方向的流体流动流量,并可以判断出流体流动的方向;规定显示正向流量时输出+10V高电平,反向流体流动输出0V的低电平;报警输出：两路带光电隔离的晶体管集电极开路报警输出;外接电源不大于35V,导通时集电极最大电流为250mA;报警状态：流体空管、励磁断线、流量超限;串行通讯：可选RS232C或RS485串行通讯接口、具有防雷击保护;阻尼时间：在0～100s90%时间分档可选;电气隔离：模拟输入与模拟输出间绝缘电压不低于500V；模拟输入与报警电源间绝缘电压不低于500V；模拟输入与交流电源间绝缘电压不低于500V；模拟输出与交流电源间绝缘电压不低于500V；模拟输出与大地之间绝缘电压不低于500V；脉冲输出与交流电源间绝缘电压不低于500V；脉冲输出与大地间绝缘电压不低于500V；报警输出与交流电源间绝缘电压不低于500V；报警输出与大地间绝缘电压不低于500V;键盘定义与显示方表键盘定义与液晶显示图a方表键盘定义与小液晶显示图b方表键盘定义与大液晶显示圆表键盘定义与大液晶显示图c圆表键盘定义与大液晶显示说明：一直按住“复合键”数秒,进入输入密码“00000”状态,输入“19818”,再按住“复合键”数秒,进入选择操作菜单进行参数设置;如果想返回运行状态,请按住“▲”键数钞;方表剖面图方表小液晶无通讯分体式剖面图图a方表小液晶无通讯分体式剖面图注：1上盖体；2小液晶；3按键电缆平面朝液晶/16线；4下盖体；5通讯板安装位置；6显示电缆平面朝液晶/20线；7接线端子；8分体挂钩;方表大液晶有通讯分体式剖面图图b方表大液晶有通讯分体式剖面图注：1上盖体；2键线；3大液晶；4按键电缆平面朝液晶/16线；5下盖体；6通讯板；7显示电缆平面朝液晶/20线；8通讯线平面朝通讯片/16线；9通讯信号线2线；10接线端子；11分体挂钩;接线方表端子接线与标示图方表接线端子图方表各接线端子标示含义如下：方表信号线的处理与标示图方表信号线的处理与标示圆表端子接线与标示图a圆表接线端子图图b圆表接线端子图圆表各接线端子标示含义如下：I+：流量电流输出COM ： 电流输出地 P+： 双向流量频率脉冲输出 COM ： 频率脉冲输出地AL ： 下限报警输出 AH ： 上限报警输出 COM ： 报警输出地 FUSE ： 输入电源保险丝 T 1＋： 通讯输入 T 2－： 通讯输入 L 1： 220V24V 电源输入 L 2： 220V24V 电源输入 圆表信号线的处理与标示图 圆表信号线的处理与标示圆表信号线标示如下：白色双股线： 红色12黑色12芯线黑色双股蔽线：红色10芯线接“信号1”蓝色13芯线接“信号2”屏蔽线接“信号地”流量信号线分体型转换器与传感器配套使用时,对被测流体电导率大于50μS/cm的情况,流量信号传输电缆可以使用型号为RVVP2×32/的聚氯乙烯护套金属网屏蔽信号电缆;使用长度应不大于100m;信号线与传感器配套出厂;信号线的处理方表可按图进行,圆表可按图进行;本转换器提供有等电位激励屏蔽信号输出电压,以降低电缆传输的分布电容对流量信号测量的影响;当被测电导率小于cm50 或长距离传输时,可使用具有等电位屏蔽的双S/芯双重屏蔽信号电缆; 例如STT3200专用电缆或BTS型三重屏蔽信号电缆.;励磁电流线励磁电流线可采用二芯绝缘橡皮软电缆线,建议型号为YHZ-2×1mm2;励磁电流线的长度与信号电缆长度一致;当使用STT3200专用电缆时,励磁电缆与信号电缆合并为一根;输出与电源线所有输出与电源线由用户根据实际情况自备;但请注意满足负载电流的要求;注意：当接线端子旁边的DIP开关拨向ON的位置时,由转换器内部向隔离的OC门频率输出PUL+、PUL-、报警输出ALM+、ALM-及状态控制INSW提供+28V电源和10kΩ上拉电阻;因此,在使用频率输出与传感器配套试验时,可将DIP开关拨至ON,从PUL+和PCOM接线引出频率信号;脉冲电流输出、报警电流输出外接供电电源和负载见图;使用感性负载时应如图加续流二极管;图a电流输出接线图图b电磁计数器接线图c电子计数器接线图d报警输出接线图e表内OC门连接方式接地转换器壳体接线端子PE应采用不小于接地铜线接大地;接地电阻不大于10Ω;5仪表参数设置仪表有两个运行状态：自动测量状态参数设置状态仪表上电时,自动进入测量状态;在自动测量状态下,仪表自动完成各测量功能并显示相应的测量数据;在参数设置状态下,用户使用四个面板键,完成仪表参数设置;键功能自动测量状态下键功能下键：循环选择屏幕下行显示内容；上键：循环选择屏幕上行显示内容；复合键 + 确认键：进入参数设置状态；确认键：返回自动测量状态;测量状态下,ＬＣＤ显示器对比度的调节：小液晶是通过“复合键 + 上键”或“复合键 + 下键”按下数秒钟；大液晶是通过调节大液晶背面的电位器来实现;参数设置状态下键功能下键：光标处数字减1；上键：光标处数字加1；复合键 + 下键：光标左移；复合键 + 上键：光标右移；确认键：进入/退出子菜单；确认键：在任意状态,连续按下两秒钟,返回自动测量状态;注：1使用“复合键”时,应先按下复合键再同时按住“上键”或“下键”;2在参数设置状态下,3分钟内没有按键操作,仪表自动返回测量状态;3流量零点修正的流向选择,可将光标移至最左面的“+”或“-”下,用“上键”或“下键”切换使之与实际流向相反;4流量的单位选择,可将光标移至“流量量程设置”菜单的原显示的流量单位下,然后用“上键”或“下键”切换使之符合需要;参数设置功能键操作要进行仪表参数设定或修改,必须使仪表从测量状态进入参数设置状态;在测量状态下,按“复合键 + 确认键”出现状态转换密码0000,根据保密级别,按本厂提供的密码对应修改;再按“复合键 + 确认键”后,则进入需要的参数设置状态;仪表设计有6级密码,其中4级用户可以自行设置密码值,最高2级为固定密码值,6级密码分别用于不同保密级别的操作者;参数设置菜单L-mag共有50个参数,使用仪表时,用户应根据具体情况设置各参数;L-mag参数一览表如下：参数设置菜单一览表注：参数编号40~45项为掉电时间记录功能,无掉电功能转换器无此参数项;仪表参数说明仪表参数确定仪表的运行状态、计算方法、输出方式及状态;正确地选用和设置仪表参数,可使仪表运行在最佳状态,并得到较高的测量显示精度和测量输出精度;仪表参数设置功能设有6级密码;其中,1~5级为用户密码,第6级为制造厂密码;用户可使用第5级密码来重新设置第1~4级密码;无论使用哪级密码,用户均可以察看仪表参数;但用户若想改变仪表参数,则要使用不同级别的密码;第1级密码出厂值0521：用户能察看所有的参数；第2级密码出厂值3210：用户能改变1~20仪表参数；第3级密码出厂值6108：用户能改变1~22仪表参数；第4级密码出厂值7206：用户能改变1~24仪表参数；第5级密码固定值：用户能改变所有的参数;建议由用户较高级别的人员掌握,第5级密码；第4级密码,主要用于设置总量清“0”密码；第1~3级密码,由用户决定何级别的人员掌握;测量管道口径用户可根据测量流量范围的不同选择配套的工程通径为3~3000mm范围的电磁流量计;仪表量程设置仪表量程是指流量测量的上限流量值满量程;上限流量值是针对输出信号和百分比显示而言的;它与电流输出上限值和频率脉冲输出上限值及100%显示值相对应;与之相关联的还有用百分比流量表示的小信号切除和超限报警;本转换器的流量显示与流速显示在表规定的范围内不受流量量程的限制;在仪表量程设置参数中选择流量显示单位,仪表流量显示单位有：L/s、L/min、L/h、m3/s、m3/min、m3/h,用户可根据工艺要求和使用习惯选定一个合适的流量显示单位;注意：仪表用5位有效数字显示流量值,末位数值的后面显示有流量的单位;微处理机能够在选择的流量单位不合适时,向操作者显示提示出设置错误造成的“上溢”或“下溢”;例200 mm 口径,选l/h 为流量显示单位,当1m/s流速时,流量为113097 L/h,超出5位数,造成“上溢”,此时流量单位应选择m3/s、m3/min和m3/h;而3 mm口径,选择m3/s,流量为s,在5位显示数字下,根本无法显示出有效数字,造成“下溢”,此时;此时流量单位应选择L/s、L/min或L/h;测量阻尼时间长的测量阻尼时间能提高仪表流量显示稳定性及输出信号的稳定性,适于具有流量调节的情况使用；短的测量阻尼时间可以加快测量反映速度,适于总量累计的脉动流量测量;测量阻尼时间的设置采用选择方式,用户选一个阻尼时间值即可;流量方向择向如果用户认为调试时的流体方向为正,而仪表显示为负,则将流量方向设定反向,反之亦然;流量零点修正在电磁流量传感器的测量管内充满导电流体,并且流体处于静止不流动,转换器已经对流量计的零点作了智能化处理;若所配传感器的零点超出转换器的智能处理范围,则需用户进行流量零点修正;流量零点是用流速表示的,单位为ｍｍ／ｓ;转换器流量零点修正显示如下：显示中：上行FS 代表仪表零点测量值,下行显示是流量零点修正值;当FS 显示不为“0”时,应调修正值使FS=0;注意：若改变下行修正值,FS 值增加,需要改变下行数值的正、负号,使FS 能够修正为零;再次提醒：流量零点修正必须在电磁流量传感器的测量管内充满导电流体,并且流体处于静止不流动条件下进行;流量零点的修正值是传感器的校验常数值,应记入传感器的记录单与标牌;记入时传感器零点值是以ｍｍ／ｓ为单位的流速值,其符号与修正值的符号相反;小信号切除点小信号切除点设置是用量程的百分比流量表示的;小信号切除时,用户可以选择同时切除流量、流速及百分比的显示与信号输出；也可选择仅切除电流输出信号和频率脉冲输出信号,保持流量、流速及百分比的显示;流量积算单位转换器显示器为１０位计数器,最大允许计数值为95;使用积算单位为L 和m 3,并有、、、1L 和、、、、1m 3的倍率,可方便读出一段时间的累计流量;本转换器能够自动判断应使用的流量积算单位和倍率是否溢出;电流输出类型用户可在电流输出类型中选择0~10mA 或4~20 mA 电流输出;脉冲输出方式脉冲输出方式有频率输出和脉冲输出两种供选择;频率输出为连续方波；脉冲输出为矩形波脉冲串;频率输出多用于数字的瞬时流量测量和短时间总量累积；脉冲输出通过脉冲单位当量选择,可读出累计流量的容积值,多用于长时间直接容积单位的总量累积;频率输出和脉冲输出一般为OC门形式;因此,应外接直流电源和负载;具体见第节的图;脉冲单位当量脉冲单位当量指一个脉冲所代表的流量值,仪表脉冲当量选择范围为：在同样的流量下,脉冲当量小,则输出脉冲的频率高,累计流量误差小;仪表最高能输出5000cp/s的脉冲频率;用于机械式电磁计数器最高频率可达25次/秒;脉冲输出的最大脉冲宽度为20ms,高频时自动转换为方波;频率输出范围仪表频率输出范围对应于流量测量上限,即百分比流量的100%;频率输出上限值可在1～5999Hz范围内任意设置;空管报警允许仪表具有空管检测功能,若用户选择允许空管报警,则当仪表检测出空管状态时,即将仪表模拟输出、数字输出置为信号零,同时将仪表流量显示为零;空管报警阀值本产品的空管报警是用实测传感器中的电导率来做判断的;不同的流体具有不同的电导值电阻值,空管检测实际上是检测被测导电液体的电阻与实验导电液体电阻的比值液体的相对导电率是否超出阈值;超出阈值就意味着被测流体电导率远低于实验液体的电导率,相当于空管;空管报警阈值的默认值尾%;空管量程修正是为测量相对电导率而用的;在传感器充满试验液体情况下,修正系数使电导比为一个确定值,例如试验液体是水,其电导率约为100μS/cm,可修正为100%;当被测液体电导率为5μS/cm,相对的电导比则大约显示2000%;如果试验液体水的电导比修正为10%;那么,被测液体电导率为5μS/cm时相对电导比则大约显示200%;报警阈值设置是选择空管报警灵敏度范围的;最大阈值可设为%;如上例,被测液体显示2000%时发出报警,显示200%时不报警;因此欲使电导率5μS/cm在显示电导比200%时报警,需要设阈值在200%以下;空管报警量程的默认值为100%;上限报警允许用户选择允许或禁止;上限报警数值上限报警值以量程百分比计算,该参数采用数值设置方式,用户在0%~%之间设置一个数值;仪表运行时,当流量百分比大于该值时,仪表将输出报警信号;下限报警允许用户选择允许或禁止下限报警数值下限报警值以量程百分比计算,该参数采用数值设置方式,用户在0%~%之间设置一个数值;仪表运行时,当流量百分比小于该值时,仪表将输出报警信号;积算总量清零在该参数设置中,用户置入“积算总量清零”密码,仪表确认密码无误后,显示“允许进入”,即可完成积算量清零;同时将三个积算器清为零值,重新开始累积;“积算总量清零”密码可以在打开4级密码后,在“清积算量密码”菜单下置入您欲设置的“积算总量清零”密码,修改原来的“积算总量清零”密码;注意：请记下您的“积算总量清零”密码;传感器系数值仪表配套的传感器出厂校验单或产品标牌上标有“传感器系数”;用户应将“传感器系数”置入仪表的传感器系数值参数中;励磁方式选择转换器能向传感器提供三种励磁方式;用户可根据被测流体实际情况选择一种;通常可以使用方式1励磁,方式适合于大口径清洁水测量;注意,在哪种励磁方式下工作,就必须在哪种励磁方式下标定;流量标定系数该系数即转换器的标定系数;用户应使用统一的标准校验器对转换器标定;设定此系数,使所有的转换器保持一致性,以保证与传感器配套的互换性;仪表计算系数该系数为人为设定的系数;转换器内部计算时,总流量是测量流量乘以该系数值;例如,应用于具有仿真传感器的明渠测量潜水电磁流量计;电流满度修正转换器出厂的电流输出满度调节,使电流输出准确为10mA或20mA;出厂标定系数转换器制造厂用该系数使仪表励磁电流和信号放大器规格标准化;传感器编码传感器编码记载配套的传感器出厂时间和编号,以确保设置的传感器系数准确无误;转换器编码转换器编码记载转换器出厂时间和编号;时间年、月、日、时、分、秒带时钟功能用户使用5级密码进入,可改时间年、月、日、时、分、秒；用户密码1~4用户使用5级密码进入,可修改此密码；6 掉电时间记录带掉电功能仪表内部设计有不掉电时钟,能存储16次掉电记录;掉电记录时间格式为：掉电记录xxxx月xx日xx时xx分停至 xx月xx日xx时xx分；当16次掉电记录记满后,不再记录新的掉电时间;显示掉电记录按确认键,进入掉电记录显示方式,用增加键显示下个记录,用减少键显示前个记录,再按确认键返回流量显示方式;清除掉电记录先按住复合键,再按确认键,进入密码输入方式,置数：密码 4 + 11,再先按住复合键,再按确认键,将清除掉电记录;71/2工频使用说明1/2工频电磁和1/8工频电磁的区别仅在于前者的励磁频率高,从而要求传感器励磁系统的电流上升时间渡越时间尽可能小,以便使励磁电流在测量段达到稳定值;励磁电流渡越时间τ = L/R其中： L —— 励磁线圈电感；R —— 励磁线圈电阻;因此,减小L 或增大R 都会使τ减小;根据上面分析,改变传感器的励磁线圈接线法,如下图：R 1、R 2——外加电阻；R L1、R L2——励磁线圈电阻;a 将励磁线圈并联连接；b 加串联电阻R 1、R 2；c 使R 1 + R 2 ≤ 120Ω；使R 2 + R L2 ≤ 120Ω；d) 整个回路等效电阻小于60Ω；另：在1/2工频电磁转换器设计中,增加了传感器渡越时间测试功能;用户进入参数设置菜单,调到“仪表参数重置”项中,仪表将测试传感器渡起时间,用户每改变一次设置的数,仪表将自动测试一次渡越时间大约1分钟测完一次;若：渡越时间小于10ms,则励磁系统正常工作；若：渡越时间大于10ms,则励磁电流不能稳定;8 自诊断信息与故障处理电磁流量转换器的印刷电路板采用表面焊接技术,对用户而言,是不可维修的;因此,用户不能打开转换器壳体;智能化转换器具有自诊断功能;除了电源和硬件电路故障外,一般应用中出现的故障均能正确给出报警信息;这些信息在显示器右上方提示出“”惊叹号;在测量状态下,通过下键翻页,显示出故障内容如下：流量正常励磁报警空管报警故障处理：1 仪表无显示a）检查电源是否接通；b）检查电源保险丝是否完好；c）检查供电电压是否符合要求；d）检查显示器对比度调节是否能够调节,并且调节是否合适；e）如果上述前3项a、b、c都正常,第d项显示器对比度调节不能够调节请将转换器交生产厂维修;2)励磁报警a）励磁接线EX1和EX2是否开路；b）传感器励磁线圈总电阻是否小于150Ω；c）如果a、b两项都正常,则转换器有故障;3 空管报警a）测量流体是否充满传感器测量管；b）用导线将转换器信号输入端子SIG1、SIG2和SIGGND三点短路,此时如果“空管报警“提示撤消,说明转换器正常,有可能是被测流体电导率低或空管阈值及空管量程设置错误；c）检查信号连线是否正确；d）检查传感器电极是否正常：①使流量为零,观察显示电导比应小于100%；②在有流量的情况下,分别测量端子SIG1和SIG2对SIGGND的电阻应小于50kΩ对介质为水测量值;最好用指针万用表测量,并可看到测量过程有充放电现象;e）用万用表测量DS1和DS2之间的直流电压应小于1V,否则说明传感器电极被污染,应给予清洗;4)上限报警上限报警提示出输出电流和输出频率或脉冲都超限;将流量量程改大可以撤消上限报警;5 下限报警下限报警提示出输出电流和输出频率或脉冲都超限;将流量量程改小可以撤消下限报警;6)系统设置错误已在流量量程设置、流量积算单位设置和脉冲当量设置中作出智能判断并提示,方便修改设置;7)测量的流量不准确a)量流体是否充满传感器测量管；b)信号线连接是否正常；c)检查传感器系数、传感器零点是否按传感器标牌或出厂校验单设置正常；8)供应成套性按订货合同供应分体型或一体型结构的L-mag电磁流量转换器;随机文件包括：安装使用说明书、产品合格证、装箱单各一份;9)运输和贮存。
