上下行不平衡处理方法及案例

  • 格式：doc
  • 大小：242.00 KB
  • 文档页数：12

一、链路不平衡简介链路不平衡基站主要分为室分基站和宏站的链路不平衡。

而一般情况下室分基站都是上行电平明显强于下行电平。

而引起室分基站上行电平强于下行电平的原因是这些室分基站都挂有直放站和干放，由于直放站和干放对上行信号有放大作用，导致上行电平明显强于下行电平。

处理方法是调整直放站和干放的上行增益，减小上行信号放大的倍数，达到链路平衡的目的。

宏站链路不平衡的问题比较复杂，原因也比较多。

宏站的链路不平衡的可能是由于载频故障引起。

载频故障可能引起链路不平衡，需要更换载频。

天馈系统问题是引起宏站链路不平衡的主要原因。

载频的小钢跳质量不好，或者链接不牢固可能引起接收信号偏弱，导致下行信号过强，处理方法是更换小跳线。

馈线存在驻波告警或者接头部分做工不好都会导致驻波告警。

馈线接成鸳鸯线会造成链路不平衡。

馈线接成鸳鸯线的基站一般情况会有两个小区的载频同时出现链路不平衡现象。

鸳鸯线可以通过信令跟踪发现，通常情况下存在鸳鸯线的小区，主集接收电平和分集接收电平值会相差6个dB以上。

基站数据配置与实际链接不一致也会导致链路不平衡。

一般情况下，如果数据配置错误，跟踪信令会发现上行电平值时时为-110dBM，如果出现这种情况，基本可以判断实际连接与数据配置不一致。

二、典型案例分析：1、海盐泾塘-2上下链路不平衡处理。

海盐泾塘-2基站TCH载频上下行电平强于上行电平。

代维到达现场检查显现馈线连接，基站为2、2、2配置。

2扇区实际连接接收为分集接收模式。

跟踪信令发现，海盐泾塘-2分集载频上行电平值时时为-110dBM。

由此可以判断海盐泾塘-2数据配置可能跟实际连接不一致，检查海盐泾塘-2基站数据配置，发现海盐泾塘-2接收模式为独立接收，与实际连接模式不同。

将海盐泾塘的接收模式由独立接收改为分集接收。

修改之后，海盐泾塘-2上下链路平衡。

起始时间对象名称上下行平衡因子S462A:上下行平衡等级1的次数S462K:上下行平衡等级11的次数1和11比例10/03/2010 00:00:00 海盐泾塘-2 10.78 0 39 78.00% 10/03/2010 01:00:00 海盐泾塘-2 11 0 190 100.00% 10/03/2010 02:00:00 海盐泾塘-2 11 0 399 100.00% 10/03/2010 04:00:00 海盐泾塘-2 11 0 3 100.00% 10/03/2010 05:00:00 海盐泾塘-2 10.984 0 309 98.41% 10/03/2010 06:00:00 海盐泾塘-2 10.931 0 2531 93.43% 10/03/2010 07:00:00 海盐泾塘-2 10.956 0 3501 96.26% 10/03/2010 08:00:00 海盐泾塘-2 10.931 0 2642 94.97% 10/03/2010 09:00:00 海盐泾塘-2 10.941 0 7410 95.01% 10/03/2010 10:00:00 海盐泾塘-2 10.885 0 5990 90.35% 10/03/2010 11:00:00 海盐泾塘-2 10.89 0 3187 91.11% 10/03/2010 12:00:00 海盐泾塘-2 10.956 0 4890 96.05%10/03/2010 13:00:00 海盐泾塘-2 10.984 0 62 98.41%10/03/2010 14:00:00 海盐泾塘-2 11 0 389 100.00% 10/03/2010 15:00:00 海盐泾塘-2 11 0 1531 100.00% 10/03/2010 16:00:00 海盐泾塘-2 7.275 13 273 5.73%10/03/2010 17:00:00 海盐泾塘-2 6.585 31 36 1.36%10/03/2010 18:00:00 海盐泾塘-2 6.537 43 398 4.88%10/03/2010 19:00:00 海盐泾塘-2 6.676 19 242 2.69%10/03/2010 20:00:00 海盐泾塘-2 7.521 1 268 2.75%10/03/2010 21:00:00 海盐泾塘-2 6.905 39 179 2.48%10/03/2010 22:00:00 海盐泾塘-2 4.723 185 1 7.23%10/03/2010 23:00:00 海盐泾塘-2 7.605 1 40 3.13%11/03/2010 00:00:00 海盐泾塘-2 7.214 0 0 0.00%11/03/2010 01:00:00 海盐泾塘-2 7.763 0 0 0.00%11/03/2010 03:00:00 海盐泾塘-2 6.646 0 0 0.00%11/03/2010 04:00:00 海盐泾塘-2 7.28 0 0 0.00%11/03/2010 05:00:00 海盐泾塘-2 8.547 4 39 6.83%11/03/2010 06:00:00 海盐泾塘-2 7.329 0 5 0.80%11/03/2010 07:00:00 海盐泾塘-2 6.821 11 58 1.99%11/03/2010 08:00:00 海盐泾塘-2 6.657 6 27 1.15%11/03/2010 09:00:00 海盐泾塘-2 6.91 11 25 0.95%11/03/2010 10:00:00 海盐泾塘-2 6.004 22 183 1.91%11/03/2010 11:00:00 海盐泾塘-2 7.197 11 66 0.84%11/03/2010 12:00:00 海盐泾塘-2 5.697 15 17 0.95%11/03/2010 13:00:00 海盐泾塘-2 5.095 10 1 0.42%11/03/2010 14:00:00 海盐泾塘-2 4.794 48 5 1.77%11/03/2010 15:00:00 海盐泾塘-2 5.359 89 8 1.17%11/03/2010 16:00:00 海盐泾塘-2 4.994 132 15 4.72%2、海盐香溢大酒店上下链路处理。

海盐香溢大酒店有两块RRU，下过有一个干放，检查现场连接，发现干放前端已经安装了一个衰减器，而干放的上行增益已经衰减了16个dB，但是上行电平仍然明显强于下行电平。

现场将干放的上行增益在原有基础上再衰减15dB。

经过调整之后海盐香溢大酒店上下链路已经平衡。

如下图所示5号下午3点之后1和11比例降到20%以下，平衡因子升到4.5左右。

起始时间时间对象名称上下行平衡因子S462A:上下行平衡等级1的次数S462K:上下行平衡等级11的次数1和11比例04/03/2010 8:00:00 海盐香溢大酒店SF 2.1 94 0 44.76%04/03/2010 9:00:00 海盐香溢大酒店SF1.93 213 0 52.99% 04/03/2010 10:00:00 海盐香溢大酒店SF1.319 168 1 76.13% 04/03/2010 11:00:00 海盐香溢大酒店SF1.025 579 0 98.47% 04/03/2010 12:00:00 海盐香溢大酒店SF1.059 406 0 96.44% 04/03/2010 13:00:00 海盐香溢大酒店SF1.532 169 0 72.53% 04/03/2010 14:00:00 海盐香溢大酒店SF1.039 394 1 98.50% 04/03/2010 15:00:00 海盐香溢大酒店SF1.468 230 0 66.09% 04/03/2010 16:00:00 海盐香溢大酒店SF1.893 135 0 43.41% 04/03/2010 17:00:00 海盐香溢大酒店SF1.972 374 1 65.56% 04/03/2010 18:00:00 海盐香溢大酒店SF1.137 433 0 90.40% 04/03/2010 19:00:00 海盐香溢大酒店SF1.047 203 0 96.67% 04/03/2010 20:00:00 海盐香溢大酒店SF1.028 336 0 97.39% 04/03/2010 21:00:00 海盐香溢大酒店SF1.566 1007 0 61.89% 05/03/2010 8:00:00 海盐香溢大酒店SF1560 100.00% 05/03/2010 9:00:00 海盐香溢大酒店SF1.059 386 0 95.31% 05/03/2010 10:00:00 海盐香溢大酒店SF1.255 343 0 79.77% 05/03/2010 11:00:00 海盐香溢大酒店SF1.145 1544 0 88.89% 05/03/2010 12:00:00 海盐香溢大酒店SF1.151 821 0 89.34% 05/03/2010 13:00:00 海盐香溢大酒店SF1.622 1189 4 79.37% 05/03/2010 14:00:00 海盐香溢大酒店SF3.43 475 18 22.06% 05/03/2010 15:00:00 海盐香溢大酒店SF3.099 75 2 10.59% 05/03/2010 16:00:00 海盐香溢大酒店SF4.368 2924.25%3、海宁园区经编-2上下链路分析。

通过统计发现海宁园区经编存在严重的上下链路不平衡，上行电平强于下行电平。

查看基站状态，发现存在驻波告警。

经过定位，驻波位于塔顶，爬塔检查后发现塔顶7/8馈线与1/2天线接头进水。

经过处理，驻波告警消失，上下链路平衡。

具体如下：起始时间 时间对象名称 上下行平衡因子 S462A:上下行平衡等级1的次数 S462K:上下行平衡等级11的次数 1和11比例 12/03/2010 6:00:00 海宁经编园区-21.048 101 0 97.12% 12/03/2010 7:00:00 海宁经编园区-21.059 607 1 98.38% 12/03/2010 8:00:00 海宁经编园区-21.113 570 0 91.35% 12/03/2010 9:00:00 海宁经编园区-21.167 471 2 93.48% 12/03/2010 10:00:00 海宁经编园区-21.488 202 1 76.89% 12/03/2010 11:00:00 海宁经编园区-21.157 612 1 93.87% 12/03/2010 12:00:00 海宁经编园区-21.272 550 1 82.12% 12/03/2010 13:00:00 海宁经编园区-21.239 262 2 86.56% 12/03/2010 14:00:00 海宁经编园区-21.333 409 1 80.55% 12/03/2010 15:00:00 海宁经编园区-21.243 387 2 83.12% 12/03/2010 16:00:00 海宁经编园区-21.254 353 1 83.49% 12/03/2010 17:00:00 海宁经编园区-21.159 581 0 87.50% 12/03/2010 18:00:00 海宁经编园区-21.218 777 1 87.51% 12/03/2010 19:00:00 海宁经编园区-21.145 1940 3 91.48% 12/03/2010 20:00:00 海宁经编园区-2 1.127 332 2 94.35% 12/03/2010 21:00:00 海宁经编园区1.0781322395.05%-212/03/2010 22:00:00 海宁经编园区-21.178 618 0 85.95% 12/03/2010 23:00:00 海宁经编园区-21.032 60 0 98.36% 15/03/2010 6:00:00 海宁经编园区-23.182 17 1 3.16% 15/03/2010 7:00:00 海宁经编园区-24.27 6 1 2.95% 15/03/2010 8:00:00 海宁经编园区-25.208 25 0 5.05% 15/03/2010 9:00:00 海宁经编园区-23.65 36 2 2.62% 15/03/2010 10:00:00 海宁经编园区-23.896 73 1 5.76% 15/03/2010 11:00:00 海宁经编园区-23.357 207 0 20.31% 15/03/2010 12:00:00 海宁经编园区-24.85 30 1 1.83% 15/03/2010 13:00:00 海宁经编园区-24.313 74 2 6.40% 15/03/2010 14:00:00 海宁经编园区-25.685411.92%4、桐乡濮院羊毛衫交易中心SF 上下行平衡处理如下图所示，桐乡濮院羊毛衫交易中心SF 存在上下链路不平衡，上行电平强于下行电平。

合集下载

上下行不平衡问题总结

上下行不平衡问题总结

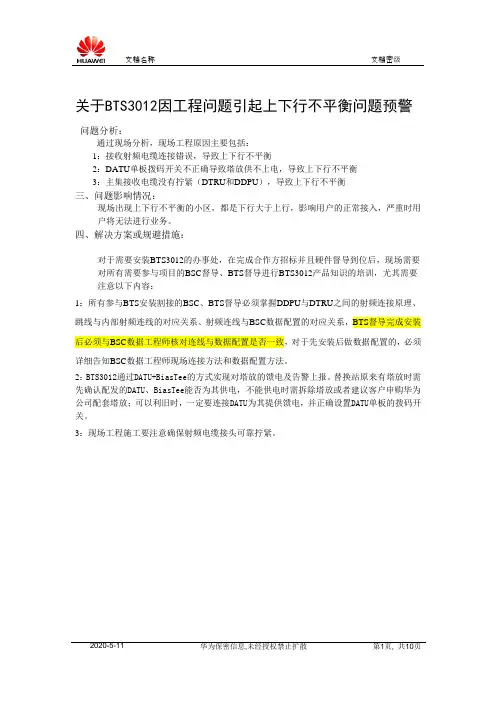

关于BTS3012因工程问题引起上下行不平衡问题预警问题分析：通过现场分析，现场工程原因主要包括：1：接收射频电缆连接错误，导致上下行不平衡2：DATU单板拨码开关不正确导致塔放供不上电，导致上下行不平衡3：主集接收电缆没有拧紧（DTRU和DDPU），导致上下行不平衡三、问题影响情况：现场出现上下行不平衡的小区，都是下行大于上行，影响用户的正常接入，严重时用户将无法进行业务。
