关于电力铁塔防雷措施分析与探究本文通过系统总结电力铁塔受到雷击原因，论述了雷电对电力铁塔的具体危害，最后提出了电力铁塔新型避雷装置的发明，实现电力系统运行稳定。
标签：电力铁塔;防雷措施;避雷装置当前我国社会经济发展速度很快，已经发展成为世界各国里面的第二大经济体，而工业里面的电力行业作为我国社会经济发展的重要基石，电力系统自身的运行安全可靠十分关键。
然而我国西部地区由于地质条件复杂，气候环境多变，电力系统的输电线路往往通过十分空旷的平原地区或复杂难行的山地，因此，在当地雷暴季节期间十分容易受到自然雷击的危害。
当电力系统的设备设施遭受自然雷击出现损坏，当地电力系统抢修人员不能很难及时到达故障地区，由于当地天气原因极大增加了故障抢修的实际难度。
因此，开展电力系统的电力铁塔防雷方式研究才是关键部分。
1 电力铁塔受到雷击原因的具体分析雷电作为大气环境里出现的超长距离空中放电过程，携带着强大的电流冲击、炙热的高温烘烤、剧烈的电磁辐射可以很短的时间里面产生强大的冲击破坏。
通常，一次普通的自然雷电放电过程包括2-3 次自然闪电，这些闪电持续时间短，但是瞬时电流特别大。
当大量的带电积云开始接近地面或者地面突出物时候，两者之间的电场强度超过空气自身的介电强度，就会出现直击雷的情况。
而因为物体尖端出现放电现象的物理原理，在雷雨天的时候，当大量带电云层靠进地表高耸建筑物过程中，地表高耸建筑物往往会直接感应到与云层本身相反性质的电荷部分，当这些电荷聚集超过一定程度时，就会出现自然雷击的现象。
如果地表高耸建筑物的自身顶部存在大量金属物质，则受到自然雷击概率会更多。
在不同自然环境里面，受到雷击灾害的可能性是不一样的，比如在开阔空旷地区，大面积水域地区等附近的电力设施受到雷击灾害的可能性最高。
因为在电力线路里面，特别是在高压输电线路里面的电力铁塔作为十分高的金属导电建筑物，且通常位于比较孤立的地方，导致电力铁塔上的相关设备，电力装置，输电线路和电力铁塔本身十分容易受到自然直击雷的威胁。
10kV配电线路雷击故障分析及防雷措施摘要：雷击故障是电力系统运行中常见的故障之一，特别是在高压配电线路中更为常见。
雷击故障不仅会影响电力系统的正常运行，还会对人身财产造成威胁。
因此，对于雷击故障的分析和防范具有重要的意义。
基于此，本文章对10kV 配电线路雷击故障分析及防雷措施进行探讨，以供参考。
关键词：10kV配电线路；雷击故障；防雷措施引言雷电是自然界中的一种常见天气现象，其对电力系统的安全运行和设备的可靠性造成了很大的威胁。
特别是在10kV配电线路中，雷击故障往往会导致线路短路、设备损坏甚至起火等严重后果，给电网的稳定供电带来了挑战。
因此，对于10kV配电线路雷击故障的分析和防雷措施的研究具有重要的现实意义。
1、雷击故障的概述雷击故障是指由于雷电的电流通过系统中的元件或设备引起的电力系统中断或损坏现象。
雷电是自然界中产生的高能放电现象，它的发生会对电力系统产生严重的冲击和破坏。
雷击故障在电力系统中具有不可忽视的危害性，因此了解雷击故障的定义和原理对于电力系统运行和安全具有重要意义。
雷击故障对电力系统的危害主要体现在以下几个方面：雷电的高能量放电可能直接损坏设备，如变压器、断路器等，导致系统停电。
雷电产生的高电压脉冲会对电力系统的绝缘系统产生强烈的冲击，降低绝缘性能，从而导致部分放电甚至击穿。
雷击现象还可能引起火灾和爆炸，给人身安全带来威胁。
2、10kV配电线路雷击故障的类型2.1直击雷击故障直击雷击故障是指雷电直接击中配电线路导线或铁塔等设备上的现象。
当雷电直接击中导线时，会导致电流瞬间增大，可能造成线路短路、设备损坏甚至引发火灾。
此外，直击雷击还会产生强烈的电磁场，对周围设备产生干扰，甚至使其失效。
2.2感应雷击故障感应雷击故障是指雷电附近产生的电磁场对于配电线路的感应作用。
当雷电附近发生放电时，会产生强烈的电磁场，电磁场会感应到附近的导线上，从而产生感应电流。
这种感应电流可能会引起线路短路或设备损坏。
输电线路雷击事故发生的原因及防雷措施分析摘要：雷击是一种随机性非常高的自然现象，能对输电线路造成非常大的破坏。
因此，输电线路的防雷接地就非常重要，保证输电线路不受雷击的影响是当前电力部门工作的主要重心。
防雷接地技术能起到避免雷击对输电线路造成破坏的作用，对其他的电力设备也有着很好的保护作用。
因此，开展输电线路雷击事故发生的原因及防雷措施的分析至关重要。
关键词：输电线路；雷击事故；防雷1 输电线路雷击事故发生的原因分析输电线路的正常运作过程之中，引起雷击事故高发的因素有很多，但总体可以分化为线杆、保护角、接地装置等问题，则我们针对这些导致雷击事故多发的原因加以分析，以便于采取更好的应对措施。
1.1 杆塔问题在生活中我们经常看见杆塔多为水泥杆和铁塔，接地措施是应用杆塔内部的钢筋来实现的。
当发生雷击事故时，所产生的电流将会由塔内钢筋导向地下，一旦遇到瞬间产生的电流过大，就很容易导致水泥杆发生爆裂或产生裂痕。
对于那些本身就存在裂缝的水泥杆，雷电极易扩大原有裂痕，更甚严重的还会发生杆塔倾斜。
这些影响都会导致输电线路中断，对正常供电带来很大的影响。
1.2 保护角问题虽然我国在相关规定之中，对于输电线路避雷线保护角有着明确的规定，但在实际输电线路架设工作实施中，保护角的问题常常被安装人员所忽略，即便安装人员考虑到避雷线保护角安装问题，也有可能应为突发情况或特别原因而导致保护角角度过大，所以在发生雷击事故时，对于绕击的可能性有着不可避免地增加。
1.3 接地装置问题接地装置在雷电防护之中有着至关重要的作用，它将本身所受雷击产生的电能，通过接地装置导向地面，从而达到降低电流电力设施所造成的影响或破坏的作用。
但依据实际调查来看，我国的输电线路中接地装置普遍存在着腐朽或降低电阻的问题。
我国目前大量采用的接地材料以碳钢为主，这种材料使用时间过长，无法避免地会产生一定程度的腐朽，使其导电性变得更加薄弱。
电阻增大，使得雷击事故发生时并不能起到良好的导电效果，雷击依然会对电气设施造成损害。

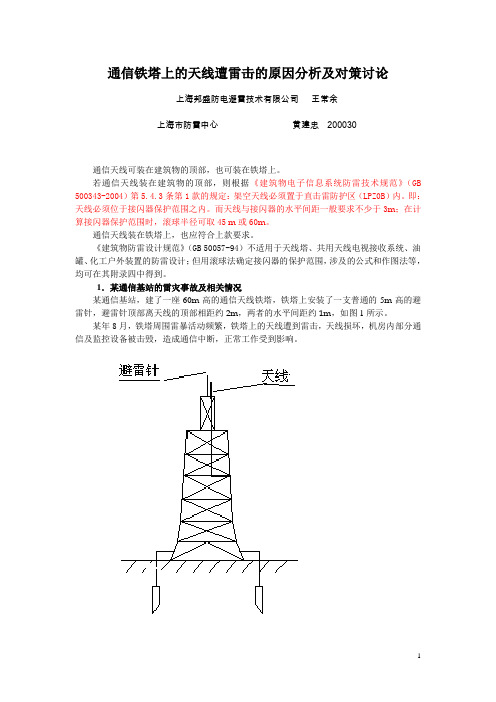

通信铁塔上的天线遭雷击的原因分析及对策讨论上海邦盛防电避雷技术有限公司王常余上海市防雷中心黄建忠 200030通信天线可装在建筑物的顶部，也可装在铁塔上。
若通信天线装在建筑物的顶部，则根据《建筑物电子信息系统防雷技术规范》（GB 500343-2004）第5.4.3条第1款的规定：架空天线必须置于直击雷防护区（LPZ0B）内。
即：天线必须位于接闪器保护范围之内。
而天线与接闪器的水平间距一般要求不少于3m；在计算接闪器保护范围时，滚球半径可取45 m或60m。
通信天线装在铁塔上，也应符合上款要求。
《建筑物防雷设计规范》（GB 50057-94）不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计；但用滚球法确定接闪器的保护范围，涉及的公式和作图法等，均可在其附录四中得到。
1．某通信基站的雷灾事故及相关情况某通信基站，建了一座60m高的通信天线铁塔，铁塔上安装了一支普通的5m高的避雷针，避雷针顶部离天线的顶部相距约2m，两者的水平间距约1m，如图1所示。
某年8月，铁塔周围雷暴活动频繁，铁塔上的天线遭到雷击，天线损坏，机房内部分通信及监控设备被击毁，造成通信中断，正常工作受到影响。
图1 通信天线铁塔示意图2．调查及分析对雷击事故调查、分析如下：2.1铁塔的接地电阻值为5Ω，符合防雷规范的规定要求。
2.2安装质量符合要求，铁塔接地可靠。
2.3经采用滚球法验算，天线处于避雷针的保护范围内。
因避雷针与天线均安装在铁塔顶部的同一平面上，而铁塔顶部为金属体，故可将铁塔顶部视作0平面。
滚球半径取45m，验算结果如下：γX= √ h（2h r-h）- √ h X（2h r-h X）= √ 52×45-5）- √ 3（2×45-3）=4.5m即：避雷针在天线高度的平面上的保护范围为4.5米，天线处于避雷针的保护范围内。
2.4天线损坏应由反击造成。
因天线处于避雷针的保护范围内，也就基本排除了天线遭受直接雷击的可能性。
35kV变电站感应雷击事故的分析与整改措施摘要2012年夏季研山铁矿35kV变电站先后遭遇两次雷电入侵，在控制室柜子外壳和暖气管道上分别出现了火花。
虽然未对设备造成损害也未影响设备正常运行，但是为了以后站内设备运行安全可靠，该站在第二年雨季来临之前采取了多重措施加强了防雷接地和保护接地系统，使得第二年雷雨季节安稳度过。
本文对雷击形成的原因和采取的技术措施进行多方面论述，希望对以后的变电站防雷设计和运行有借鉴意义。
关键词35kV变电站；防雷；接地0引言变电站防雷及接地是变电站安全运行的重要保障，如果防雷及接地做的不到位，轻则故障停电损或坏设备，重则造成人身伤亡事故，随着人们对防雷接地的重视程度增加、设备制造标准和运行可靠性的提高，发生人员伤亡的事故基本没有了，但是大量微机保护设备和自动化、通讯设备的增加，对变电站的防雷及接地的可靠性提出了更高的要求。
在工矿企业里，35kV变电站也是比较重要的供电负荷中心，其停电所带来的经济损失远高于10kV配电所。
本文就研山铁矿35kV变电站的雷击形成的原因和采取的技术措施进行多方面论述，希望对以后的变电站防雷设计和运行有指导借鉴意义[1]。
135kV变电站事故之前的防雷接地介绍研山铁矿35kV变电站位于半山坡上，位置较高，周围较空旷，该站有两台40000kV A的35kV主变，变压器在室内安装，没有裸露在外的电气设备。
进线是采用35kV高压电缆从架空线路引进室内35kV开关柜。
按照设计，变电站为三类防雷建筑物防直击雷保护，由于所有变配电设施全部在室内，因此没有装设避雷针，从屋顶避雷带用10镀锌圆钢引下至室外接地极。
防雷接地与设备接地极分开布置。
站内低压供配电系统采用工作接地和保护接地合一的TN-C形式[2～3]。
2雷电入侵现象变电站在夏季遭遇雷电入侵共计两次。
第一次是在雷雨天时候，闪电和雷鸣同时发生，同时位于变电站二楼的中控室仪表盘柜柜壳表面靠近室外的方向的棱角处发生电火花，持续时间很短，稍纵即逝。
常见雷电事故案例分析与预防近年来，雷电事故频频发生，给人们的生命财产安全带来了巨大威胁。
为了更好地了解和预防雷电事故，本文将分析一些常见的雷电事故案例，并提出相应的预防措施。
一、建筑物雷电事故案例分析1.1 XX大厦雷击事故XX大厦是一幢较高的建筑物，其屋顶缺乏有效的防雷措施。
在一次雷雨天气中，大厦遭到雷击，导致屋顶燃烧，严重威胁了建筑物的安全。
分析：该案例暴露出建筑物雷电防护不当的问题。
在建设高层建筑时，应根据建筑物实际情况，设置合适的避雷装置，提高抗雷能力。
此外，定期对避雷装置进行检修和维护也是必要的。
1.2 XX写字楼雷电火灾XX写字楼是一座繁忙的商业中心，雷击事故给商户和租户带来了巨大损失。
致火的原因是雷电击中写字楼避雷设施，导致大楼电线着火。
分析：这起火灾事故表明建筑物防雷措施单一的问题。
除了设立避雷针，建筑物还需要装备有效的电力系统保护装置，如避雷器、防雷接地等，以提供全面的雷电防护。
此外，定期进行火灾演练及教育培训，人们才能更好地应对突发火灾。
二、户外雷电事故案例分析2.1 XX高尔夫球场雷击事故XX高尔夫球场是一处广受欢迎的户外娱乐休闲场所。
一天，一位高尔夫球员在雷雨天气中被雷击身亡。
这引发了对球场雷电安全的关注。
分析：该案例表明户外活动场所的雷电安全也是重要的。
在这种场所，安装避雷设施是必要的，如避雷针、避雷网等。
此外，为了提高人们的安全意识，球场管理方应设置警示标识，定期进行防雷宣传和培训。
2.2 XX露天音乐节雷电事故XX露天音乐节是一项大型户外活动，吸引了众多观众。
然而，在一场雷暴来临时，舞台被雷击，导致演出被迫中断。
分析：该案例揭示了大型户外活动的雷电防范工作不到位。
主办方应在舞台和观众区域设置避雷装置，并设置避雷标识，引导观众远离危险区域。
此外，在关键的天气条件下，应暂停或调整活动，以确保观众和工作人员的安全。
三、雷电事故预防措施3.1 加强预警系统建设雷暴前的预警系统是防止雷电事故的关键。
被雷击的事故分析报告近年来，雷击事故频频发生，给人们的生命财产安全带来了巨大威胁。
为了深入研究雷击事故的发生原因和避免方法，本报告对一起典型的被雷击事故进行了详细分析，并提出了相应的防范建议。
一、事故概述事故发生地为一幢位于乡村的二层砖混结构房屋。
事故发生于夏季雷雨天气中，当时突然出现了猛烈的雷电活动。
由于该房屋建于相对较高的地势上，且未安装避雷装置，造成了房屋遭到雷击。
事故造成的直接损失为房屋倒塌，严重破坏现场设备及部分家具。
而间接损失则包括房屋主人及部分利益相关者的人身伤害以及心理困扰。
二、事故分析1. 地势因素该事故发生时，房屋所处位置用地相对较高，没有相应的地势平缓措施。
当雷电击中高处物体时，会通过迅速地沿着物体表面向下迅速传导，导致物体产生巨大的雷电和电场。
无避雷安全措施的房屋容易成为雷电的首选目标，这也是本次事故发生的主要原因之一。
2. 避雷装置缺失避雷装置是防范雷击事故的重要手段。
然而，在该房屋中未安装任何避雷装置，导致事故发生时无法迅速将雷电引入地下而导致其迅速消散。
此外，常见的避雷装置包括金属避雷针和接地装置。
金属避雷针使雷电以最短路径击中并引流至接地装置，从而将房屋及其内部设备免受雷电伤害。
如若该房屋有安装避雷装置，则很大程度上能够降低雷击事故的发生概率。
3. 室内保护措施缺失房屋中的室内设备没有进行适当的雷电保护是造成事故的另一个重要因素。
雷电在击中目标后，往往可能通过电源线、电视线、电话线等进入室内设备，造成设备的损坏。
而将合适的保护电器使用于有电源的设备上，能有效地降低设备受雷击的危险性。
三、防范建议1. 安装避雷装置房屋应安装金属避雷针以及相应的接地装置，以提供一个可靠的路径将雷电传导到地下，从而起到引导和释放雷电的作用。
避雷装置应符合相关标准，并由专业人员进行安装和检测。
2. 房屋布局设计合理在规划和设计阶段，应考虑选址高低差等因素，并合理规划建筑物的高度，从而减少雷击的可能性。
安庆公司220kV输电线路雷击事故分析及差异化防雷措施随着能源发展的不断推进，电力输配系统日趋成熟完善，但同时也带来了各种安全隐患。
雷击事故是其中比较严重的一种，能够造成设备设施损坏、人员伤亡等严重后果。
本文以安庆公司220kV 输电线路雷击事故为例，探讨其原因及差异化防雷措施。
一、事故概述事故发生在一次雷暴天气中，安庆公司220kV输电线路被雷电击中，导致线路接地线脱落、直线塔绝缘子碎裂，进而造成设备设施损坏、停电等严重后果。
经过调查分析，发现主要原因是线路的防雷措施存在不足。
二、事故原因分析（一）设备设施防雷措施不足线路防雷措施是避免雷电击中的最主要手段。
然而，在事故前该输电线路的雷电防护措施存在一些不足，例如绝缘子串的防雷性能很差，接地电阻过大等。
这使得线路处于一个比较容易被雷击中的状态，从而增加了事故的发生风险。
（二）环境因素影响此次事故发生在一次雷暴天气中，自然环境因素也是事故的导致因素之一。
在环境因素影响下，线路的绝缘能力与自身的抗雷能力相比较弱，促使线路容易遭受雷击侵害。
三、差异化防雷措施建议（一）提高设备设施防雷措施针对该线路现有的防雷措施存在不足的问题，可以从以下几个方面改进：1、改进绝缘子串的设计，增加其防雷性能；2、降低接地电阻，以提高接地能力；3、增加防雷棒与接地导线的设置；4、设置过电压保护和接地保护装置等。
（二）加强雷电监测与预警对于雷电频繁出现的地区或者设备，需要加强雷电监测与预警。
针对雷电监测设备的选用、布置和标定等，都需要进行合理规划。
及时预警，能够为工程提供一定的预防和保障措施，保护相关设施安全。
（三）优化线路布置方案若考虑到环境因素等因素对输电线路的影响，可以优化线路的布置方案。
包括选择合适的线路地形区域、减少线路转角、增设支架等等。
四、总结电力设施的安全运行对于保障电网的稳定运行十分重要。
遵循差异化防雷措施，在保证设施安全的同时，也可为电力设施安全运行及稳定供电做好后备措施。
通信铁塔保护临界面的雷击分析发布时间：2021-06-28T03:30:27.788Z 来源：《现代电信科技》2021年第3期作者：高红兵黄中根[导读] 随着无线通信的不断发展，近几年通信运营商为了完善无线通信网络，无线基站不断增多，这的确解决了农村地区的通信问题，但在南方雷电多发区，基站铁塔却带来了新的问题：农村地区雷电灾害频发，这不仅使农村居民的生命财产蒙受雷电的严重威胁，同时也给通信运营商带来负面影响。
（江西省九江市气象局江西九江 332000）摘要：根据防雷区的划分原则，对目前许多通信铁塔附近居民电器设备遭受雷击损坏的事实，利用滚球法计算铁塔保护范围的方法，通过分析铁塔附近居民电器设备遭受雷击的关键因素：是铁塔保护临界点上的通信通信、电力线路以及这些线路接地措施不完善等。
当带电云对铁塔放电时，处在临界点的线路上必然有雷电流，分析了农村地区的通信线路、电力线路接地措施不完善，导致雷电流进入电器设备；也分析了由于连续雷击产生的雷击事故，其原因是电器设备响应时间小于铁塔放电时间。
本文通过对铁塔保护临界点上雷击事故分析，提出了相应的防护措施。
关键词：铁塔；临界点；雷击；分析；防护措施前言随着无线通信的不断发展，近几年通信运营商为了完善无线通信网络，无线基站不断增多，这的确解决了农村地区的通信问题，但在南方雷电多发区，基站铁塔却带来了新的问题：农村地区雷电灾害频发，这不仅使农村居民的生命财产蒙受雷电的严重威胁，同时也给通信运营商带来负面影响。
1、雷击案例介绍江西省九江市修水县竹坪乡政府、程坊村两基站2005年建设并投入使用，据乡政府和附近居民反映，自该基站建成以来，连续几年的雷雨季节反复遭受雷击，现场勘察情况如下：①两基站铁塔高均为50米，铁塔地网接地电阻值分别为2.9Ω和3.1Ω，周围空旷，但基站内通信设备未受雷击损坏；②距离基站铁塔30－80米的范围内有乡政府办公楼、民房；③进入乡政府办公楼、民房的电力电缆均为明线架设，架设高度4米，离铁塔35至40米左右；④据反映，该基站建设之前，从未发生过电器被雷电损坏现象，但建立基站后，连续几年的雷雨季节都有电器不同程度受过雷电损坏，如卫星接收系统、家用电器设备等，严重影响了附近群众的工作、生活，同时还造成一定的经济损失。
关于一起雷击跳闸事故的分析及防治措施探讨韩斌杨金成摘要据统计，输电线路各类事故中，雷击跳闸事故占比最高。
文章通过对一起110kV 输电线路雷击跳闸事故的计算、分析，得出反击是造成输电线路跳闸的主要原因，并就此提出几点提高线路耐雷水平，降低雷击跳闸率的措施。
关键词输电线路、雷击跳闸率、耐雷水平、雷电过电压一、事故情况概述2014年8月20日04时45分03秒，国网哈密供电公司110kV某线路断路器比率差动保护、距离保护1段、零序保护1段动作跳闸，重合闸成功。
故障相别A、C相。
事故巡视所拍摄的绝缘子放电痕迹照片如下：图1 A相绝缘子芯棒放电痕迹照片图2 C相绝缘子芯棒放电痕迹照片二、线路参数及绝缘配置情况表1 线路参数及绝缘配置表三、故障类型及原因初步判断（一）雷击故障类型雷击线路跳闸，是因为有过电压产生。
作用于输电线路上的雷电过电压分为感应雷过电压和直击雷过电压[1]。
运行经验表明，感应雷过电压只对35kV及以下电压等级的线路有威胁，因此文章将不再对其分析。
由直击雷过电压引起的故障类型分为雷击避雷线档距中央、雷绕击导线以及雷击杆塔塔顶（反击）。
（二）原因初步判断根据变电站保护信息及现场事故巡视发现，线路跳闸时，A、C两相保护同时动作，只在A、C两相绝缘子芯棒上有明显放电痕迹，导线上并无放电痕迹。
因此基本可以排除发生雷击避雷线档距中央的可能，初步判断由反击引起线路跳闸的可能性最大。
下面将通过具体计算来验证以上推断。
（三）具体计算过程分析1.验算是否可能发生雷击避雷线档距中央图3 65号杆塔尺寸图,单位mm根据《DL/T620-1997交流电气装置的过电压保护和绝缘配合》[2]，档距中央导线与避雷线间的距离宜符合下式：S=0.012L+1；其中L-档距；1则64号~65号，mS 86.31238012.01=+⨯=65号~66号mS 94.31245012.01=+⨯=实测档距中央导线与避雷线间距离，计算1S 值如下：64号~65号，导线弧垂 3.92m ，地线弧垂 2.22m ，则计算得1S =22)22.292.339.13(25.2-+++=6.47m ；65号~66号，导线弧垂 4.13m ，地线弧垂 2.38m ，则计算得1S =22)38.213.439.13(25.2-+++=6.53m 。
铁塔下雷电灾害的分析厉从明意义：阜阳市近期雷电灾害发生频繁，作为高大接闪针的铁塔下，发生雷电灾害的概率更大，铁塔主要用途是发射或接收信号，主要有电视广播发射塔、雷达发射塔、通信基站等。
由于铁塔的高度高，一般在45米以上，又是金属构件，极易受到雷电的青睐，容易对周围的强、弱电设施造成雷电灾害。
我们对阜阳市近期发生在铁塔下的雷电灾害进行调查、分析和计算，找出应对措施，以减少雷电灾害产生的危害，提高防雷的技术水平。
需求分析：铁塔属于高度较高的接闪针，使用范围广泛，具有代表意义。
1、有利于防雷常规检测的开展。
2、提高防雷工程的设计、审核与验收水平。
3、增强雷灾的调查能力。
4、有助于雷评和气候可行性论证的开展。
一、雷灾调查和分析雷电的雷电灾害危害方式：铁塔遭受雷击时，强大的雷电流在下行过程中会产生磁场感应、电场感应和电磁辐射等危害方式。
磁场感应：铁塔接闪后雷电流产生的磁场，对附近的设备感应过电流和过电压，损坏设备。
电场感应：铁塔接闪后雷电流产生的强大的电场，通过分布的电容会在周围的导体中感应过电流。
下面对阜阳市的几处铁塔在不同防护条件下引发的雷灾进行调查分析，通过计算磁场感应和电场感应等数据，定性和定量的分析危害方式和危害程度。
1、阜阳市水文局2006年6月30日下午17时40分左右，阜阳市水文局附近发生较强的雷电，雷电引发断电1小时左右，通电后发现4楼机房上位机不能与遥测终端(FIU)正常通讯，与省水情中心网络连接中断，无线对讲机电源损坏，上位机通讯串口、网络交换机损坏。
这次雷击也造成机房内信号接收设备、空调、电脑被烧坏，附近家属楼的部分空调、冰箱、电视、电话被损坏。
图1为水文局铁塔。
图1 水文局铁塔水文局处在水利局院内，办公楼为5层建筑，水文局机房处在建筑的4楼，铁塔位于办公楼的北部，塔高55米，铁塔距离水文局办公楼的直线距离30米。
办公室没有磁场屏蔽措施，对铁塔的接地电阻进行测量，为3.0欧。
⑴计算雷击点的危险半径，根据公式计算电磁波的波长：λ= c/ f （公式 1 ）λ -（电磁波的波长）c-传播速度m/sf-频率（H）Z首次雷击f 为25k H Zλ= c/ f=3*108/25*103=12000（m）危险半径为：λ/2π（公式 2 ）=1200/2*3.14≈2000（m）铁塔危险半径为2公里，雷击时，位于铁塔周围2公里内，都能受以铁塔为中心点，由强到弱的电磁感应。
⑵电磁感应强度的计算：机房在闪电击于格栅形大空间屏蔽以外附近的情况下，当无屏蔽时所产生的无衰减磁场强度，相当于处于LPZ0A 和LPZ0B区内的磁场强度（图2 ），应按下式计算。
H 0 =i0 /( 2πs a ) （公式 3 ）式中：H 0 —屏蔽时所产生的无衰减磁场强度( A / m ) ；i 0 —最大雷电流( A)s a —雷击点与屏蔽空间之间的平均距离( m )图2 附近雷击时的环境情况s a —雷击点至屏蔽空间的平均距离H 0 =i0 /( 2πs a )其中：H 0--首次雷击无屏蔽时，办公室的磁场强度，A/m；i 0--首次雷击时，雷电流的强度，按（表-1），取值为150KA;防雷建筑物类别最大雷电流i 0（ k A）对应的滚球半径R ( m ) 正极性首次雷击负极性首次雷击负极性后续雷击正极性首次雷击负极性首次雷击负极性后续雷击第一类200 100 50 313 200 127 第二类150 75 37.5 260 165 105 第三类100 50 25 200 127 81表1 最大雷电流( k A )取值对应表s a—雷击点与办公室之间的距离，取值为30m；雷击时：H 0 =i0 /( 2πs a )=150000/2*3.14*30=796 A/m根据GB/T21431-2008（建筑物防雷装置检测技术规范）当磁场强度大于2.4Gs（约191 A/m）时，电子设备发生永久性损坏。
机房计算出的数值796 A/m 远大于磁场强度191 A/m的规范要求，铁塔雷电容易对办公室的设备造成损害。
⑶电场感应强度的计算：铁塔释放雷电电波，强大的雷电流流入大地的过程中，使其附近的导体产生感应电压：U=0.2（ln1000/a-0.5）di/dt（kv/m）a-雷电流与感应导体的平行距离（m）di/dt雷电流陡度（Ka/μs）以平均雷电流di=37.5Ka,波头时间为26μs，经计算的周围导体上的耦合电压值（表2）：表2 平行距离与导体的感应电压值铁塔避雷针500m的范围内电子设备都能感应到0.6 kv/m电压，由表2看出，距离铁塔越近，雷电波的强度越大，电子设备遭受过电压的危害越大。
根据以上几个公式计算，雷击点的危险半径约为2公里，磁场强度和电场过电压都远远大于规范要求的数值，机房距离铁塔只有30m，极易受到雷电的危害。
2、阜阳市京九医院：京九医院位于颍东区，火车站的北侧，北部400米为昊源化工厂，周围无高大建筑物。
2010年3月6日下午4点左右，京九医院遭受雷击，3台有线电视，4台电脑网卡，一台路由器击坏，网络光纤引入，碎石机、CT、B超电源拔掉，机器关闭，没有损失。
医院为6层22.0米，铁塔高度25米（图2），为2008年才安装的移动信号塔，铁塔采用一根4*40的扁钢接地，引下线距离变压器3米，电话线经过楼后面的引下线附近。
图2 京九医院楼顶避雷针对当天的天气进行分析，从500-850天气图、雷达图和当天的闪电定位资料分析，当天有低压系统影响，在阜阳的上空有闪电发生。
雷达图：图3 雷达图T500：图4 T500图T700：图5 T700图T850：图6 T850图闪电定位资料：图7 闪电定位资料在闪电直接击在位于L P Z 0 A 区的格栅形大空间屏蔽或与其连接的接闪器上的情况下，其内部LPZ1 区内安全空间内某点的磁场强度应按下式计算。
图8 闪电直接击于屋顶接闪器时L P Z 1 区内的磁场强度H 1 = k H·i 0·w/( d w .dr) ( 公式 4 )式中：H 1 —安全空间内某点的磁场强度( A / m ) ；d r —所考虑的点距LPZ1 区屏蔽顶的最短距离( m ) ；d w —所考虑的点距LPZ1 区屏蔽壁的最短距离( m ) ；k H —形状系数（1/m ），取k H = 0.01 （1/m ）；w — LPZ1 区格栅形屏蔽的网格宽( m ) 。
⑴计算6层的室内设备磁场强度：H 2 = k H·i 0·w/( d w .dr)其中：i 0根据表-1，取值150kA；W--楼顶屏蔽层的宽度，取值为1（m）；d w—设备距离外墙的宽度，取值为0.8（m）；d r —设备距离顶板的距离，取值为2.2（m）H 2 = k H·i 0·w/( d w .dr)=0.01*150000*1/0.8*2.2=1500/0.8*1.48=1266.89（A/m）⑵计算5层的室内设备磁场强度：H 3 = k H·i 0·w/( d w .dr)其中：i 0根据表-1，取值150kA；W--楼顶屏蔽层的宽度，取值为1（m）；d w—设备距离外墙的宽度，取值为0.8（m）；d r —设备距离顶板的距离，取值为5.5（m）H 3 = k H·i 0·w/( d w .dr)=0.01*150000*1/0.8*5.5=1500/0.8*2.345=799.5（A/m）根据计算，5层的室内设备在楼顶避雷针接闪时，磁场环境的磁场强度为799.5（A/m），是磁场强度191 A/m的规范要求的4.18倍，容易遭受雷电的磁场损害。
⑶计算1层的室内设备磁场强度：H 4 = k H·i 0·w/( d w .dr)其中：i 0根据表-1，取值150kA；W--楼顶屏蔽层的宽度，取值为1（m）；d w—设备距离外墙的宽度，取值为0.8（m）；d r —设备距离顶板的距离，取值为18.0（m）H 4 = k H·i 0·w/( d w .dr)=0.01*150000*1/0.8*18=1500/0.8*4.2=446.42（A/m）根据计算，1层的室内设备在楼顶避雷针接闪时，磁场环境的磁场强度为446.42（A/m），仍然高于磁场强度191 A/m的规范要求，仍遭受雷电的磁场损害。
通过以上计算，楼顶有移动信号塔的京九医院，整个建筑在铁塔遭受雷击时，处于磁场环境高于规范要求。
3、阜阳广播电台中波站：2002-2005年，阜阳广播电台中波站连续几年遭受雷灾，造成信号发射设备受损，有时一年内遭受几次雷灾。
电视塔124米高，距离设备室12米，东部距离居民楼5米，北部距离居民楼30米。
图9 阜阳广播电台中波站铁塔图10 二层发射机房当有屏蔽时，在格栅形大空间屏蔽内，即在LPZ1区内的磁场强度应按下式计算。
H 1 = H 0 /10SF/20( 公式 5 )式中：H 1 —格栅形大空间屏蔽内的磁场强度( A / m ) ；SF —屏蔽系数( d B ) ，按表 3 的公式计算。
表3格栅形大空间屏蔽的屏蔽系数1 适用于首次雷击的磁场；2 适用于后续雷击的磁场；3 相对磁导系数μr≈200；4 w —格栅形屏蔽的网格宽(m)；r —格栅形屏蔽网格导体的半径(m) ；先计算H 0的数值：H0 =i0 /( 2πs a )其中：其中：i 0根据表-1，取值150kA；S a-铁塔距离设备的距离，取值为12mH0 =i0 /( 2πs a )=150000/2*3.14*12=1990.44( A / m )再计算H 1的数值：H 1 = H 0 /10SF/20( 公式 6 )SF=20log（8.5/w）W-屏蔽网格的宽度，支柱之间的距离，取值2.0（m）SF=20log（8.5/w）( 公式7 )=20*0.39=7.8将SF=38.4 带入下式H 1 = H 0 /10SF/20=1990.44/100.39=1990.44/2.489=799.69( A / m )虽然有屏蔽层，由于铁塔距离发射机房只有12米，发射机房的磁场感应强度799.69( A / m )，远大于规范要求的数值。
图11 铁塔东部的居民楼图12 铁塔北部的居民楼东部和北部的居民楼也受到雷电强磁场的感应，容易遭受雷电灾害。
另外阜阳市其它地方铁塔引起的雷灾：2004年太和县电视台遭受一次雷击，造成电视信号发射设备和信号塔周围几百米居民家中的部分用电设备被烧坏，2005年又遭受雷灾，3楼的信号设备受损，致使电视发射信号中断1天左右。
2006年阜南县电视信号发射设备遭受雷击，损失严重。
