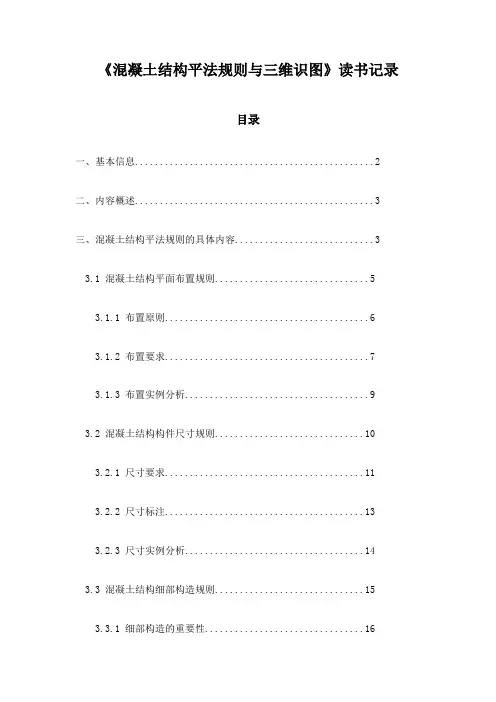

《混凝土结构平法规则与三维识图》读书记录目录一、基本信息 (2)二、内容概述 (3)三、混凝土结构平法规则的具体内容 (3)3.1 混凝土结构平面布置规则 (5)3.1.1 布置原则 (6)3.1.2 布置要求 (7)3.1.3 布置实例分析 (9)3.2 混凝土结构构件尺寸规则 (10)3.2.1 尺寸要求 (11)3.2.2 尺寸标注 (13)3.2.3 尺寸实例分析 (14)3.3 混凝土结构细部构造规则 (15)3.3.1 细部构造的重要性 (16)3.3.2 细部构造的分类 (17)3.3.3 细部构造实例分析 (18)四、三维识图在混凝土结构设计中的应用 (19)4.1 三维识图在混凝土结构设计中的地位 (20)4.2 三维识图在混凝土结构设计中的具体应用 (22)4.2.1 建筑三维模型建立 (23)4.2.2 结构三维模型建立 (24)4.2.3 设计方案优化 (26)五、总结与展望 (27)5.1 读书总结 (28)5.2 个人感悟与体会 (29)5.3 对未来发展的展望 (30)一、基本信息本次阅读《混凝土结构平法规则与三维识图》的主要目的是为了深入理解混凝土结构的设计原理、施工图纸的绘制方法以及三维识图技术在工程实践中的应用。
我期望能够提高自己的专业素养，更好地服务于混凝土结构的设计、施工与管理。
在阅读过程中，我发现本书的难点在于对混凝土结构平法规则的理解以及三维识图技术的掌握。
这些内容涉及到复杂的概念和符号系统，需要花费大量的时间和精力去学习和理解。
我也认为本书的重点在于通过实例分析和案例研究，将理论知识与实际应用相结合，从而加深对平法规则和三维识图技术的理解。
为了更好地理解和掌握本书的内容，我采用了多种阅读方法。
我认真阅读了每一页的文字内容，对每个概念和符号都进行了仔细的推敲和理解。
我结合书中的插图和示例，对平法规则和三维识图技术进行了更加直观的认识。
我还积极查阅相关的资料和规范，对书中的知识点进行了进一步的验证和完善。
任务1 框架梁平法施工图识读■任务目标1．掌握钢筋混凝土框架结构中梁平法施工图的制图规则2．熟练识读一般框架结构的梁平法施工图■任务内容■知识解读一、梁平法施工图的表示方法在梁平面图上采用平面注写方式或截面注写方式表达梁的尺寸、配筋等相关信息，就是梁的平法施工图，见图8-2。
梁的平面注写方式是在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上面注写截面尺寸和配筋等具体数值的方式表达梁平法施工图，见图8-3。
二、梁的平面注写方式梁的平面注写方式包括“集中标注”和“原位标注”。
其中集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
施工时，原位标注的取值优先，见图8-5。
图例识读：8@100/200(2) 表示箍筋为HPB300级钢筋，直径8mm，加密区间距100mm，非加密区间距200，均为两肢箍通长筋或架立筋当上部同排纵钢中既有通长筋又有架立筋时，用“角部通长纵筋+（架立筋）”注写；当梁上部、下部通长纵筋全跨相同，或多数跨相同时，可用“上部通长纵筋；下部通长纵筋”注写。
图例识读：梁侧构造钢筋或受扭钢筋由代号（梁侧纵向构造钢筋以大写字母G打头，受扭钢筋以大写字母N打头）、梁两侧的总配筋值（两侧对称配筋）、钢筋级别、直径组成图例识读：梁顶面标高高差（选注项）梁顶面相对于结构层楼面标高的高差值，有高差时需将其写入括号内，无高差时不注写图例识读：三维图形举例8-1：结施-08，KL207框架梁2、梁的原位标注■任务实施一、楼层梁平法施工图识读1．楼层梁平法施工图以结施-08、8.070~11.670梁平法施工图为例，该图纸如下。
2．楼层梁平法施工图识读梁平法施工图的主要内容有五方面：（1）图号、图名和比例；（2）结构层楼面标高、结构层高与层号；（3）定位轴线及其编号、间距尺寸；（4）梁平法标注：梁的编号、尺寸、配筋和梁面标高高差；（5）必要的设计详图和说明。
图纸识读要按一定的方法和步骤对这五方面的内容逐一识读，结施-08的识读见表8-4。
《平法钢筋识图、构造、算量》—框架梁篇习题一、框架梁的图纸和钢筋1、框架梁图纸的基本识读单元是？（）A、根B、块C、堵D、段答案：A答案解析：框架梁图纸的基本识读单元是以单独的一根框架梁为识读单位。
2、框架梁钢筋包括那些？（）A、上部：通长筋、支座负筋、架立筋B、下部钢筋C、侧面钢筋：受扭、构造D、附加：吊筋、箍筋E、箍筋答案：ABCDE答案解析：依据钢筋构造可知框架梁钢筋包括：（1）上部：通长筋、支座负筋、架立筋（2）下部钢筋（3）侧面钢筋：受扭、构造（4）附加：吊筋、箍筋（5）箍筋3、工程中的梁按框架体系可分为框架梁、非框架梁。
（）答案：√答案解析：框架体系受力结构体系可知，框架体系的梁可分为：有支座的框架梁无支座的非框架梁。
二、框架梁平法制图规则1、框架梁的平面注写方式有集中标注和原位标注（）答案：√答案解析：依据图集识读部分可知：框架梁的平面注写方式有集中标注和原位标注2、当集中标注与原位标注不同时，应已集中标注为主。
（）答案：x答案解析：依据图集识读部分可知，当集中标注与原位标注不同时，已原位标注为主3、框架梁的集中标注顺序为？（）（1）梁编号、梁尺寸（2）箍筋信息（3）上部通长筋、下部通长筋（4）侧面钢筋（5）顶部标高A、（1）（2）（3）（4）（5）B、（1）（2）（4）（3）（5）C、（1）（2）（5）（4）（3）D、（1）（2）（5）（3）（4）答案：A答案解析：依据图集识读部分可知：框架梁的集中标注顺序为:梁编号、梁尺寸箍筋信息上部通长筋、下部通长筋侧面钢筋顶部标高三、框架梁的钢筋节点讲解—上部通长筋1、节点图在图集的16G101-1多少页？（）A、83B、84C、85D、86答案：B答案解析：依据图集钢筋节点部分在16G101-1第84页。
2、通长筋的位置在梁的中部。
（）答案：x答案解析：通长筋的位置在梁的角部。
在中部的为支座负筋。
3、端支座的直锚情况Hc-c与max(lae、0.5hc+5d)的关系为？（）A、>B、<C、=答案：A答案解析：依据图集钢筋节点可知：Hc-c>max(lae、0.5hc+5d)—直锚四、框架梁的钢筋节点讲解—上部支座负筋1、支座负筋的位置在哪里？（）A、端部B、中间C、底部答案：AB答案解析：依据图集钢筋节点可知：支座负筋的位置端部支座、中间支座2、中间支座负筋的第一排长度为（Max左右）Ln/3 + Hc（柱宽）+Ln/3（）答案：√答案解析：依据图集钢筋节点可知，中间支座负筋的第一排长度为（Max左右）Ln/3 + Hc（柱宽）+Ln/33、中间支座负筋的第二排长度为（Max左右）Ln/5 + Hc（柱宽）+Ln/5 （）答案：x答案解析：依据图集钢筋节点可知，中间支座负筋的第二排长度为（Max左右）Ln/4 + Hc（柱宽）+Ln/4五、框架梁的钢筋节点讲解—上部架立筋1、节点图在图集16G101-1多少页？（）A、84B、85C、86D、87答案：A答案解析：依据图集钢筋节点可知，节点图在16G101-1第84页2、当通长筋的根数不能满足箍筋肢数时，就需要出现架立筋。
超详细梁钢筋平法识图，领导也能看懂筑结构施⼯图平⾯整体设计⽅法（简称平法）表达形式，概括来讲，是把结构构件的尺⼨和配筋等，按照平⾯整体表⽰⽅法制图规则，整体直接表达在各类构件的结构平⾯布置图上，再与标准构造详图相配合，即构成⼀套新型完整的结构设计。
陈青来被国家科委列为《 “九五”国家级科技成果重点推⼴计划》项⽬（项⽬编号：97070209A）建设部列为⼀九九六年科技成果重点推⼴项⽬(项⽬编号：96008)。
《混凝⼟结构施⼯图平⾯整体表⽰⽅法制图规则和构造详图》梁钢筋的标注⽅法梁平法图中表⽰的是什么意思？●梁的平⾯注写包括集中标注与原位标注集中标注表达梁的通⽤数值原位标注表达梁的特殊数值。
当集中标注中的某项数值不适⽤于梁的某部位时，则将该项数值原位标注，施⼯中，原位标注优先于集中标注。
梁钢筋的标注⽅法●集中标注：1、梁编号、梁截⾯尺⼨2、箍筋：钢筋级别、直径、加密区及⾮加密区、肢数3、梁上下通长筋和架⽴筋，4、梁侧⾯纵筋：构造腰筋及抗扭腰筋5、梁顶⾯标⾼⾼差（该项为选注）梁钢筋的标注⽅法梁钢筋的标注⽅法原位标注内容包括梁⽀座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
原位标注：1、梁⽀座上、下部纵筋2、吊筋、附加箍筋梁钢筋的标注⽅法集中标注——梁编号梁截⾯尺⼨，该项为必注值。
当为等截⾯梁时，⽤b×h表⽰；当为竖向加腋梁时，⽤b×h GYC1×C2 表⽰，其中C1 为腋长，C2 为腋⾼；当为⽔平加腋梁时，⽤b×h PYC1×C2 表⽰，其中C1 为腋长，C2 为腋宽，加腋部分应在平⾯中绘制；当有悬挑梁且根部和端部的⾼度不同时，⽤斜线分隔根部与端部的⾼度值，即为 b×h1 /h2如：JZL2(3) 300*500KL7(2B) 300*700/500三、梁箍筋，包括钢筋级别、直径、加密区与⾮加密区间距及肢数，该项为必注值。
