MoldFlow Module模流分析应用介绍

Moldflow模流分析实例教程Moldflow是由Autodesk公司开发的一款CAD/CAM软件，它可以分析各种注塑工艺的参数，帮助用户设计、优化和验证注塑模具、工艺、材料等，从而达到降低成本、提高生产效率和质量的目的。

本文将以一个实例为依据，介绍Moldflow的基本工作流程和操作方式。

1. 建立注塑模型首先，我们需要建立一个注塑模型。

这里以一个简单的汽车零件为例。

我们可以使用任何一款CAD软件来建模，然后将模型导入Moldflow中。

在导入模型之前，需要检查模型的缺陷、尺寸和材料属性等，确保模型符合注塑制造的要求。

在Moldflow中，模型的尺寸单位可以是毫米或英寸，也可以根据需要进行调整。

2. 定义材料属性完成模型的导入后，我们需要定义模型所用的注塑材料属性。

这些属性包括材料的熔点、热膨胀系数、热导率等。

Moldflow提供了许多预定义的材料，用户也可以自己手动定义材料属性。

在定义材料属性时，需要确保材料的属性与实际情况相符。

3. 定义注塑工艺参数接下来，我们需要定义注塑工艺的参数。

这些参数包括注塑温度、压力、速率、冷却时间等。

Moldflow提供了多种预定义的注塑工艺参数，用户也可以自己手动定义注塑工艺参数。

在定义注塑工艺参数时，需要考虑到模型的几何形状、材料的性质和注塑过程中可能出现的缺陷等因素。

4. 进行模拟分析完成注塑模型、材料属性和注塑工艺参数的定义后，我们可以进行模拟分析。

这一步可以帮助用户了解注塑模型在实际制造中的性能表现，包括可能出现的缺陷、翘曲、收缩等现象。

模拟分析也可以帮助用户优化模型的设计和注塑工艺参数，以便实现最佳生产效率和质量。

在Moldflow中，用户可以通过“可视化”、“图表”等多种方式查看模拟结果。

5. 优化模型设计和注塑工艺参数根据模拟分析的结果，用户可以优化注塑模型的设计和注塑工艺参数，以便进一步提高生产效率和质量。

优化过程可以是一个反复迭代的过程，涉及到材料选择、模型修正、注塑参数调整等多个方面。

一. 压力條件对产品的影响1.高保压压力能夠降低產品收縮的機會补充入模穴的塑料越多，越可避免產品的收縮高保压压力通常會造成产品不均勻收縮，而导致產品的翹曲变形对薄殼產品而言，由於壓力降更明顯，上述之情況更加嚴重2.Over packing 過保壓保壓壓力高，澆口附近體積收縮量少遠離澆口處保壓壓力低且體積收縮量較大導致產品翹曲變形，產品中央向四周推擠形成半球形(Dome Shape)3. Under packing 保壓不足澆口附近壓力低遠離澆口處壓力更低導致產品翹曲變形，產品中央向四周拉扯形成馬鞍形Twisted shape保壓時間如果夠長，足夠使澆口凝固，則可降低體積收縮的機會澆口凝固後，保壓效果就無效果一、澆口位置的要求：1.外观要求(浇口痕跡, 熔接线)2.產品功能要求3.模具加工要求4.產品的翹曲变形5.澆口容不容易去除二、对生产和功能的影响：1.流長（Flow Length）決定射出壓力，鎖模力，以及產品填不填的滿流長縮短可降低射出壓力及鎖模力2.澆口位置會影響保壓壓力保壓壓力大小保壓壓力是否平衡將澆口遠離產品未來受力位置（如軸承處）以避免殘留應力澆口位置必須考慮排氣，以避免積風發生不要將澆口放在產品較弱处或嵌入处，以避免偏位（Core Shaft）三、选择浇口位置的技巧1.將澆口放置於產品最厚處，從最厚處進澆可提供較佳的充填及保壓效果。

如果保壓不足，較薄的區域會比較厚的區域更快凝固避免將澆口放在厚度突然變化處，以避免遲滯現象或是短射的發生2.可能的話，從產品中央進澆將澆口放置於產品中央可提供等長的流長流長的大小會影響所需的射出壓力中央進澆使得各個方向的保壓壓力均勻，可避免不均勻的體積收縮射出量/切换点的影响射出量可由螺杆行程距离的設定決定射出量包括了填滿模穴需要的塑胶量以及保压時須填入模穴的塑膠量切換點是射出機由速度控制切換成壓力控制的點螺桿前进行程過短（切換點過早）會導致保壓壓力不足假如保压压力比所需射出壓力還低，產品可能发生短射PVT特性p –压力; v –比容; T –溫度描述塑胶如何随着压力及溫度的变化而发生体积上的变化。

第三章ＭＯＬＤＦＬＯＷ分析流程§３．１新建一个工程项目Ｐｒｏｊｅｃｔ（工程项目）是Ｍｏｌｄｆｌｏｗ中的最高管理单位，项目中包含的所有信息都存放在一个路径下。

选择Ｆ订ｅ菜单下的ＮｅｗＰｒｏｊｅｃｔ（新建工程项目）命令以创建一个新的用户项目，如图３－１所示。

图３－１新建一个工程项目§３．２导入或新建ＣＡＤ模型向当前的项目中导入ＣＡＤ模型可以选择Ｆｉｌｅ菜单中的Ｉｍｐｏｒｔ（导入）命令，如图３－２所示。

图３－２导入ＣＡＩ）模型图３－４网格统计信息图３－５网格工具（自动修改）１７§３．５选择分析类型通常进行的Ｍｏｌｄｆｌｏｗ分析都足Ｆ１０ｗ（流动）或者Ｃｏｏｌ（冷圭ｌ】）。

首先利用ＧａｔｅＬｏｃａｔｉｏｎ进行浇ｕ最佳位置的分析，然后利ＪＨ浇Ｕ位置的分析结果进行Ｆｉｌｌ分析。

如图３—６所示。

图３－６选择填充分析§３．６选择成型材料根据设计所选用的材料，在Ｍｏｌｄｆｌｏｗ的材料选择中选择相近的材料进行分析。

如图３—７所示。

图３—７选择成型材料§３．７分析双击ＳｔｕｄｙＴａｓｋｓ窗口中的ＡｎａｌｙｚｅＮｏｗ！，进行分析。

如图３—８所示。

图３＿８选择分析分析完成后，对应的ＳｔｕｄｙＴａｓｋｓ窗口中原来ＡｎａｌｙｚｅＮｏｗ的位置出现了分析的结果列表，如图３－９所示。

图３－９分析结果列表第四章ＭＯＬＤＦＬＯＷ分析前处理§４．１建模建模是Ｍｏｌｄｆｌｏｗ自身具备的建立ＣＡＤ模型的一项功能。

利用建模可以很方便地在用户图形窗口创建点、线、面等基本元素，从而构造出复杂的ＣＡＤ模型。

另外也可以在ＡｕｔｏＣＡＤ、ＣＡＴＩＡ等ＣＡＤ软件中创建好，然后导入Ｍｏｌｄｆｌｏｗ中进行分析。

以反光板（图４一１）为例。

本项目是利用ＣＡＴＩＡ软件完成的产品结构设计工作。

１。

“，没有通过Ｍｏｌｄｆｌｏｗ建模功能，而是将反光板的ＰＡＲＴ文件转化成ＳＴＬ文件直接导入到Ｍｏｌｄｆｌｏｗ（图４—２）中进行网格的划分与处理并进行最终的分析。

Moldflow的模流分析入门实例要点Moldflow是一款流行的注塑工艺分析软件，可以在产品设计阶段对注塑模具和工艺进行模拟，从而有助于优化产品设计和减少制造成本。

本文将介绍Moldflow的基本概念和流程，并演示一个简单的模流分析入门实例。

Moldflow的基本概念和流程什么是Moldflow？Moldflow是一款通过计算机模拟注塑模具和工艺的软件，可以预测零件的尺寸、热变形、缩短时间和熔融等特性，从而帮助用户优化工艺设计和改善质量。

Moldflow的工作原理和流程1.构建几何模型：首先需要将设计好的三维模型导入Moldflow中，并定义注塑件的材料和成型工艺参数。

2.网格划分：模型构建完成后，需要将它离散化成三角形网格，以便计算机进行数值模拟。

3.材料模型：材料模型是与材料性能相关的方程式、曲线及其参数。

Moldflow包含了多种材料模型，用户可以选择最适合自己项目的模型。

4.模拟运行：设置计算条件并运行模拟，在计算过程中，Moldflow会根据模型的精度和计算机性能，自动划分计算网格，利用有限元技术模拟注塑工艺的各种物理现象。

5.结果分析：模拟完成后，可以查看模拟结果，比如注射时间、注塑温度、断面压力、熔接线、应力分布等。

模流分析入门实例注塑模具设计和工艺参数的选择对注塑生产过程中产品的质量和成本产生很大的影响。

在这个入门实例中，我们将模拟一个中空塑料球的生产过程，旨在演示Moldflow的基本功能和流程。

步骤1：构建几何模型首先我们需要构建完整的几何模型，这里我们以一个中空的塑料球为例。

导入模型后，需要进行几何模型的处理，使它符合注塑制造的要求，比如需要添加浇口、排气道等。

步骤2：网格划分然后进行网格划分，即把整个模型划分成数以万计的小三角形，使得计算机能够模拟注塑过程中的各项复杂物理现象。

步骤3：材料模型选择合适的热塑性塑料材料模型，在Moldflow中有多种模型可以选择，用户需根据自己的设计要求和材料特性选择最优模型。

目录1.Moldflow的应用流程2.成功案例分享（2个）3.Moldflow应用效益分析4.经验分享(4个)3、演讲内容简介§①、如何用Moldflow软件解决产品外观光泽度、生产效率和翘曲变形问题。

§分享成果：如何将理论知识与实践相结合，得出容易复制、可推广的破题思路。

§②、多维度挖掘产品变形的成因，建立全面、科学评估体系。

§分享成果：技术在于不断积累和更新，拥有强大的知识库才能规避各种缺陷，防重于治！Moldflow 流程介绍一、模具设计前期流程二、首次试模后流程M F 分析M F分析案例分享（一）——解决光泽度、生产效率与变形问题产品简介1、产品概况：产品是挂机空调上的一个零件，零件名称为导风门，位于出风口上，起摆风作用，在空调关机时，处于闭合状态，为一级外观件；产品尺寸：780 x 73 x 24 ；主体壁厚：中心3.5 MM，边沿2.5MM ;材料颜色牌号供应商ABS高光白HI-121LG2、产品要求：①、一级外观件，光泽度要求100以上；②、产品不能有缩痕和S形变形；③、装配间隙要求0.8MM以内;④、每模生产周期55 S ;1、产品外观面的光泽度不够, 不到97（要求100以上）；2、生产效率低，周期60秒；变形：反翘变形8MM3、升高模温后满足光泽度，产品变形和间隙大，反翘8 MM，间隙2MM （要求变形±1.5，装配间隙≤0.8 MM）间隙：2 MM 一、目前存在的问题二、原始方案§1、现状：前模热水45℃，后模、滑块接常温水25℃生产。

§2、目的：§缩小前后模的温差，防止产品变形超差。

§3、缺陷：§①、产品表面光泽度不够；§②、生产效率低；前模45℃后模25℃滑块25℃三、原因分析及改善方案（光泽度）1、原因分析：前模热水45℃，偏低，导致产品外观光泽度不够。

2、改善方案：提高前模水温；①、思路：模温机水温从45℃开始往上调整，每次上调5℃；②、现场验证：每次调整后连续生产30分钟（让模具上升到一个相对稳定的温度），并测量光泽度，直到60℃时，发现产品的光泽度达到103 ，符合要求（要求100以上）；③、进一步测试：再升高模温到65℃，经过检测，光泽度没有明显提高，反而导致产品冷却后变形超标。

MOLDFLOW模流分析结果解释解释结果的一个重要部分是理解结果的定义，并知道怎样使用结果。

下面将列出常用结果的定义及怎样使用它们的建议，越常用的结果将越先介绍。

屏幕输出文件（screen output）和结果概要（results summary）屏幕输出文件和结果概要都包含了一些分析的关键结果的总结性信息。

屏幕输出文件还包含如图169所示的附加输出，表明分析正在进行，同时还提供重要信息。

从它可以看出分析使用的压力和锁模力的大小、流率的大小和使用的控制类型。

图169. 充模分析的屏幕输出文件屏幕输出文件和结果概要都有与图170相似的部分。

它同时包含了分析过程中（第一部分）和分析结束时的关键信息。

使用这些信息可以快速查看这些变量，从而判断是否需要详细分析某一结果，以发现问题。

图170. 结果概要输出充模时间（Fill Time）充模时间显示的是熔体流动前沿的扩展情况，其默认绘制方式是阴影图，但使用云纹图可更容易解释结果。

云纹线的间距应该相同，这表明熔体流动前沿的速度相等。

制件的填充应该平衡。

当制件平衡充模时，制件的各个远端在同一时刻充满。

对大多数分析，充模时间是一个非常重要的关键结果。

压力（Pressures）有几种不同的压力图，每种以不同的方式显示制件的压力分布。

所有压力图显示的都是制件某个位置（一个节点）、或某一时刻的压力。

使用的最大压力应低于注射机的压力极限，很多注射机的压力极限为140 MPa (~20,000 psi)。

模具的设计压力极限最好为100 MPa (~14,500 psi)左右。

如果所用注塑机的压力极限高于140MPa，则设计极限可相应增大。

模具的设计压力极限应大约为注射机极限的70%。

假如分析没有包括浇注系统，设计压力极限应为注射机极限的50%。

象充模时间一样，压力分布也应该平衡。

压力图和充模时间图看起来应该十分相似，如果相似，则充模时制件内就只有很少或没有潜流。

具体的压力结果定义如下：•压力（Pressure）压力是一个中间结果，每一个节点在分析时间内的每一时刻的压力值都记录了下来。

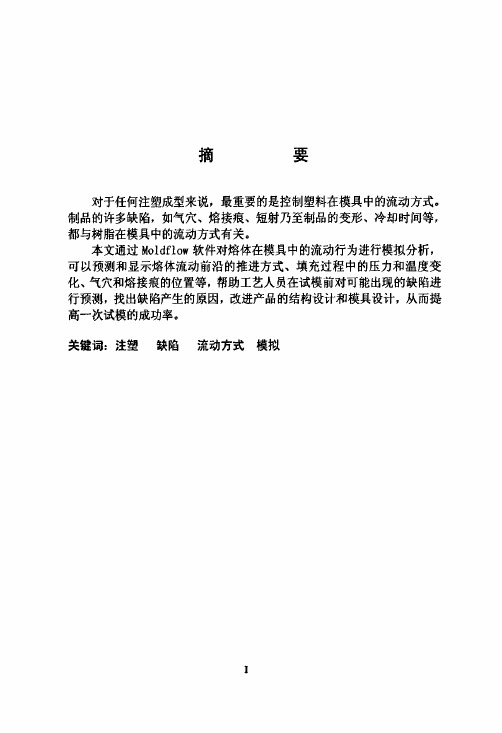

MoldFlow软件流动分析及应用Analysis and Application of Flow with MoldFlow Software麻向军文劲松华南理工大学聚合物新型成型技术国家工程中心华南理工大学—美国MoldFlow高级应用技术中心一、引言对于任何注塑成型来说，最重要的是控制塑料在模具中的流动方式。

制品的许多缺陷，如气穴、熔接痕、短射乃至制品的变形、冷却时间等，都与树脂在模具中的流动方式有关。

MPI/Flow 通过对熔体在模具中的流动行为进行模拟，可以预测和显示熔体流动前沿的推进方式、填充过程中的压力和温度变化、气穴和熔接痕的位置等，帮助工艺人员在试模前对可能出现的缺陷进行预测，找出缺陷产生的原因并加以改进，提高一次试模的成功率。

二、MPI/Flow的作用MPI/Flow能够对注塑成型从制品设计、模具设计到成型工艺提供全面和并行的解决方案。

1、制品设计制品设计者能用MPI/Flow解决以下问题。

(1) 制品能否充满。

这一古老的问题一直为许多设计人员所关注，特别是对于大型制品。

(2) 制品最小壁厚。

在满足制品使用性能和工艺性能的前提下，减小制品壁厚能够大大降低制件的循环时间，从而提高生产效率，降低制件成本。

(3) 制品工艺性能。

在产品设计阶段具有充分的选择浇口位置的余地，确保制品的审美特性。

2、模具设计MPI/Flow能在以下方面辅助模具设计人员，以得到良好的模具设计。

(1) 确保良好的填充形式。

(2) 最佳的浇口位置与数量、类型以及正确地确定阀浇口的开启与闭合时间，有效地发挥阀浇口的作用。

特别是对于有纤维增强的树脂的填充过程，通过分析纤维在流动过程中的取向来判断其对制品强度的影响，并据此判断浇口位置设置的正确与否。

(3) 流道系统的优化设计。

通过流动分析，帮助模具设计人员设计出压力平衡、温度平衡或者压力、温度均平衡的流道系统，并最大程度地减少流道部分的体积。

同时，对流道内熔体的剪切速率和摩擦热进行评估，避免材料的降解和型腔内过高的熔体温度。

第1章概述1．1 MOLDFLOW简介MOLDFLOW公司总部美国波士顿，是一家专业从事塑料成型计算机辅助工程分析（CAE）软件开发和咨询公司，是塑胶分析软件的创造者，自1976年发行世界上第一套流动分析软件以来，一直主导着塑料CAE软件市场。

MOLDFLOW的承诺就是将“更好，更快，更省”（better,faster,cheaper）的产品设计带给每一位使用者。

所有的MOLDFLOW 产品围绕的都是MOLDFLOW的战略------进行广泛的注塑分析。

通过“进行广泛的注塑分析”将MOLDFLOW积累的丰富注塑经验带进制件和模具设计，并将注塑分析与实际注塑机控制相联系，自动监控和调整注塑机参数，从而优化模具设计、优化注塑机参数装置、提高制件生产质量的稳定性，使制件具有更好的工艺性。

1．2 MOLDFLOW系列软件MOLDFLOW的产品适用于优化制件和模具设计的整个过程，并提供了整体的解决方案。

MOLDFLOW软硬件技术为制件设计，模具设计，注塑生产等整个过程提供了非常有价值的信息和建议，而且这些信息可以方便地实现共享。

1．2．1MOLDFLOW PLASTICS ADVISERS简称MPA它为注塑成型过程提供了一个低成本，高效率的解决方案。

其特点是：。

可以从任意的常用CAD系统（CATIA、UG、PRO/E）中接受实体造型的STL格式文件，不需要任何修改；。

无需划分有限元单元网格，可以直接进行注塑成型分析；。

支持OPENGL技术，图形处理高效，快捷；。

操作相对简单易学。

第2章MOLDFLOW分析基础2．1注塑模CAD/CAE/CAM技术注塑模具是塑料成型加工的重要设备，随着计算机技术的发展及其向各个领域的不断渗透，目前国内绝大多数的现代化模具及塑料生产企业都非常重视计算机辅助技术的应用，并基本取代了传统的设计生产方式。

利用现代的设计理论方法，同时结合先进的计算机本辅助技术来进行注塑模的设计和改进，能够大幅度提高产品质量，缩短开发周期，降低生产成本，从而提升企业的核心竞争能力。

引言概述：MOLDFLOW分析是一种重要的工具，广泛应用于塑料制品设计和生产过程中。

它可以提供关于模具充填、冷却和固化的详细信息，帮助设计师优化模具设计，提高产品质量和生产效率。

本文将通过分析报告的方式，详细介绍MOLDFLOW分析的应用和意义。

正文内容：一、模具充填分析1. 熔体流动模拟：对熔体在模具中的流动进行模拟，可以分析熔体的充填情况、充填时间和充填压力等参数，以及可能出现的缺陷，如短充、气泡等。

2. 塑料充填模拟：通过模拟塑料在模具中的充填过程，可以评估模具的设计是否合理，以及可能存在的充填不良、厚薄不均等问题。

3. 充填时间分析：根据模具充填模拟的结果，可以计算出塑料充填的时间，从而优化生产周期和工艺参数。

二、冷却系统分析1. 冷却效果模拟：通过模拟冷却系统的布局和工艺参数，在模具充填结束后，对模具进行冷却效果的分析。

可以评估冷却系统的设计是否合理，以及可能存在的冷却不均、温度过高等问题。

2. 温度分布模拟：根据冷却系统分析结果，可以计算出模具内部的温度分布，帮助优化冷却系统的设计和工艺参数。

3. 冷却时间分析：根据冷却系统模拟的结果，可以计算出模具冷却的时间，从而优化生产周期和工艺参数。

三、固化模拟分析1. 熔体固化分析：通过模拟塑料在模具中的固化过程，可以评估模具冷却效果和固化时间，避免可能出现的缺陷，如收缩、变形等。

2. 温度变化分析：根据固化模拟分析结果，可以计算出模具内部的温度变化曲线，帮助优化冷却系统和固化参数的设计。

3. 固化时间分析：根据固化模拟分析的结果，可以计算出模具固化的时间，从而优化生产周期和工艺参数。

四、缺陷分析1. 模具缺陷预测：通过模拟模具充填、冷却和固化的过程，可以预测可能出现的缺陷，如短充、气泡、收缩等，并给出相应的解决方案。

2. 缺陷修复优化：根据缺陷分析结果，可以优化模具设计和工艺参数，减少缺陷的发生，并提高产品质量和生产效率。

五、效果验证与总结1. 效果验证：通过对MOLDFLOW分析结果与实际生产产品进行对比，验证分析的准确性和可靠性，并修正和改进分析模型。

基于Moldflow透明屋顶流动分析【摘要】通过学习并利用MOLDFLOW软件来研究透明屋顶的填充分析、流动分析、冷却分析、翘曲分析。

在实际生产中只有具备丰富经验的工程师才能总体上把握塑料制品的流动性能与工艺参数的关系、而且也是针对几种常用的材料；而moldflow的诞生为塑料制品的生产带来了方便，通过用moldflow对透明屋顶结构的的分析、各种设计方案的对比得出制品的最佳浇口位置、最佳冷却系统方案、最佳的工艺参数配合、从而保证制品的质量。

通过合理地运用Moldflow系列软件，可以预先估计出设计好的注塑制品及其中可能存在的缺陷，同时结合工程师的实际经验，就可以在开模之前分析缺陷出现的原因，并最终解决这些问题，从而减少修模、试模的次数，提高一次成功率。

【关键词】模流分析（Moldflow analysis）【Summary】By learning and using software to study the transparent roof MOLDFLOW filling analysis, flow analysis, cooling analysis, warpage analysis.In actual production, only experienced engineers to grasp the general flow properties of plastic products and the relationship between process parameters, but also for several commonly used materials; and moldflow the birth of the production of plastic products bring convenience, by using moldflow transparent roof structure on the analysis, design comparison of various products derived best gate location, the best cooling system solutions with the best process parameters to guarantee the quality of products Moldflow series through the rational use of the software, we can anticipate the design of a good injection products and their defects may exist, combined with practical experience of engineers, you can die in the open before the defect has arisen due Fenxi, and eventually solve these problems, which reduce the repair mode, the number of test model, a success rate of increase.目录引言------------------------------------------------ ---------------6 一：概述--------------------------------- --------------------------8 1.1：Moldflow软件简介-----------------------------------------------8 1.2：Moldflow格模块的基本功能---------------------------------------8 1.2.1：快速试模分析（MPA）------------------------------------------8 1.2.2：高级成型分析（MPI）------------------------------------------8 1.3：MPI的格子模块的功能--------------------------------------------8 1.4：Moldflow的基本思想---------------------------------------------8 二：材料的性能分析--------------------------------------------------8 2.1：热塑性塑料、热固性塑料-----------------------------------------8 2.2：聚碳酸酯（PC）-------------------------------------------------9 2.3：成型特点-------------------------------------------------------9 2.4：主要用途-------------------------------------------------------9 三：注塑制品易出现的缺陷、原因和解决方法----------------------------9 3.1：欠注(Short Short)----------------------------------------------10 3.1.1：注塑设备选择不合理-------------------------------------------10 3.1.2：聚合物流动性能较差-------------------------------------------10 3.1.3：浇注系统实际不合理-------------------------------------------10 3.1.4：料温、模温太低----------------------------------------------10 3.1.5：注塑喷嘴温度低----------------------------------------------10 3.1.6：注塑压力、保压不足------------------------------------------10 3.1.7：制品结构设计不合理-------------------------------------------11 3.1.8：排气不良-----------------------------------------------------11 3.2：溢料(Flashing)-------------------------------------------------11 3.2.1：锁模力较低---------------------------------------------------11 3.2.2：模具问题-----------------------------------------------------11 3.2.3：注塑工艺不当-------------------------------------------------11 3.3：凹陷及缩痕（Sink Mark）----------------------------------------12 3.3.1：模具缺陷-----------------------------------------------------12 3.3.2：注塑工艺不当------------------------------------------------12 3.3.3：注塑原料不符合要求-------------------------------------------12 3.3.4：注塑制品结构设计不合理---------------------------------------12 3.4：气穴----------------------------------------------------------13 3.4.1:注塑工艺不当-------------------------------------------------13 3.4.2.模具缺陷-----------------------------------------------------13 3.4.3.注塑原料不符合要求-------------------------------------------13 3.5:熔接痕---------------------------------------------------------13 3.5.1:熔体流动性不足，料温较低--------------------------------------13 3.5.2:模具缺陷-----------------------------------------------------14 3.5.3:塑料制品结构设计不合理---------------------------------------14 3.5.4:模具排气不良-------------------------------------------------14 3.6：翘曲及扭曲----------------------------------------------------143.5.5:脱模剂使用不当-----------------------------------------------14 3.6.1:冷却不当-----------------------------------------------------14 3.6.2:分子取向不均衡-----------------------------------------------14 3.6.3:模具浇注系统设计有缺陷---------------------------------------15 3.6.4:脱模系统不合理-----------------------------------------------15 3.6.5:成型条件设置不当---------------------------------------------15 3.7：波流痕--------------------------------------------------------15 3.7.2:塑件表面的螺旋状波流痕---------------------------------------15 3.7.1:以浇口为中心的年轮装波流痕-----------------------------------15 3.7.3:塑件表面的云雾状波流痕---------------------------------------15 四：Moldflow 基本流程----------------------------------------------164.1：建立模型------------------------------------------------------16 4.2：设定参数------------------------------------------------------16 4.3：分析结果------------------------------------------------------16 五：透明屋顶的工程分析---------------------------------------------165.1：新建工程、导入模型--------------------------------------------16 5.2：创建模型网格层------------------------------------------------17 5.3：设置网格划分参数----------------------------------------------18 5.4：划分网格------------------------------------------------------18 六：网格诊断与修补-------------------------------------------------196.1：网格状态统计-------------------------------------------------20 6.2：网格修补------------------------------------------------------20 6.3：处理纵横比----------------------------------------------------20 6.4：网格修补------------------------------------------------------20 七：最佳浇口位置分析-----------------------------------------------22 八：分析系列与材料的选择-------------------------------------------23 8.1：选择分析类型--------------------------------------------------23 8.2：材料选择------------------------------------------------------24 九：建立浇注与冷却系统---------------------------------------------25 9.1：复制节点------------------------------------------------------25 9.2：创建浇口------------------------------------------------------26 9.3：创建主流道----------------------------------------------------27 9.4：设置注射位置--------------------------------------------------28 9.5：创建冷却系统--------------------------------------------------29十：工艺过程参数定义-----------------------------------------------30 十一：透明屋顶的“冷却+流动+翘曲”分析-----------------------------32 11.1冷却分析信息--------------------------------------------------33 11.2：流动分析信息-------------------------------------------------35 11.3：冷却分析结果-------------------------------------------------38 11.4：流动分析结果-------------------------------------------------39 11.5：翘曲分析结果-------------------------------------------------40 十二：TOP模型优化方案---------------------------------------------43 12.1：优化方案的分析前处理------------------------------------------43 12.2：工艺过程参数调整--------------------------------- ------------4412.3：分析计算与结果分析--------------------------------------------46 12.4：流动分析结果--------------------------------------------------50 12.5：冷却分析结果--------------------------------------------------50 12.6：翘曲分析结果--------------------------------------------------51 十三：结论----------------------------------------------------------55 十四：致谢----------------------------------------------------------55 十五：参考文献------------------------------------------------------56引言自从学了moldflow软件、我就深深的被这个软件的适用度所震撼、因为在实际的生产中所用的塑料范围广、各种塑料的性能又都不一样、可是要控制其生产的制品质量都是相当困难的、在实习的阶段我了解到只有从事本行业的注塑工程师才能比较好的控制好产品注塑的工艺参数、而moldflow软件不管是那种材料、都能推荐一个适合产品的工艺参数、能够在短时间内优化产品的质量、这样就减少了在实际生产中的试产量跟时间、如本来可能需要使用一周试产100个样品之后才能解决的问题、在用此软件之后可能只需要2天试产10个产品就能把问题解决了。
