牛腿焊接方案

1 编制说明1.1 编制目的作为本工程专项施工技术方案指导性文件，运用科学先进的施工技术，合理高效的施工组织与管理，指导工程有序、高速、优质、安全地施工。

1.2 编制依据(1) 设计研究院设计的施工图纸。

(2)国家、建设部及安徽省现行有关规范、标准。

(3)现场调查资料。

(4)本单位类似工程施工积累的施工经验。

(5) 依据GB/T19001-2000质量标准体系、GB/T24001-1996环境管理体系和GB/T28001-2001职业健康安全标准建立的质量、环境和职业健康管理体系。

1.3本工程遵循的施工规范与技术标准(1)《钢结构工程施工质量验收规范》（GB50205-2001）(2)《钢结构设计规范》（GB50017-2003）(3)《工程测量规范》（GB50026-93）(4) 《建筑钢结构焊接技术规程》（JGJ81-2002）2 施工分析2.1钢牛腿焊接在既有钢柱前，依据力学检算易知原有钢立柱截面最大应力为60.3MPa，远小于《钢结构设计规范》上Q345的屈服应力。

检算过程如下：以既有装配车间单榀屋架为研究对象，对危险截面（吊车梁牛腿处）进行受力分析，在H钢立柱在焊接时，考虑受焊翼缘不参与工作，按T型钢立柱模型对钢立柱进行受力分析，前提是行车离此榀屋架10米以上，不考虑行车作用力。

取屋面恒荷载0.3KN/M2,屋架梁为H(700-500)×180×8×10。

6M长吊车梁带钢轨取5KN。

单榀屋架示意图单榀屋架受力分析图吊车梁牛腿处危险截面应力为拉应力，σt=Mmax/W+F N/Aσt 牛腿处危险截面处应力Mmax 牛腿处危险截面处弯矩，为26KN·MW 弯曲截面系数型钢T450×300×8×14弯曲截面系数Wmax=1396.99cm3，Wmin=414.1 cm3F N 牛腿处危险截面处压力，为18KNA 牛腿处危险处截面积，型钢T450×300×8×14截面积为75.76 cm2σt=Mmax/W+F N/A=26×103/(414.1×10-6)-18×103/(75.76×10-4)=60.3MPaσt远小于Q345钢材屈服310MPa，同时既有柱上施焊处已经设有加筋板，也保证了翼缘板、腹板的局部稳定性，故不需卸载。

建筑牛腿施工专项方案建筑牛腿施工专项方案一、前言建筑施工是一项复杂而细致的工作，其中包括各种工程的施工方案，而牛腿施工是其中一项重要的工程。

本文将详细介绍建筑牛腿施工的方案。

二、工程概况牛腿施工是指在建筑的结构构架中使用牛腿钢筋进行加固，提高建筑的承载力和稳定性。

施工过程主要包括测量和布放牛腿钢筋、焊接和固定、封闭灌浆等步骤。

三、施工步骤1.测量和布放牛腿钢筋：在施工前，需要对建筑的结构构架进行详细测量，确定各个牛腿的位置和尺寸。

按照设计要求，在建筑结构的相应位置标示出牛腿的位置，并在此基础上进行布放牛腿钢筋，确保其准确无误。

2.焊接和固定：根据布放好的钢筋位置，对钢筋进行预处理，删除锈蚀和污垢。

然后使用焊接机对钢筋进行焊接，确保焊接质量和牢固度。

焊接完成后，将牛腿钢筋固定在建筑的结构构架上，采用吊装设备或钢丝绳等固定，确保其稳定性和牢固性。

3.封闭灌浆：在焊接和固定完成后，需要对牛腿进行封闭灌浆。

首先，在牛腿周围搭建好模板，并进行检查和调整。

然后，根据设计要求，将灌浆材料充分搅拌均匀，根据牛腿的尺寸和高度进行灌浆。

灌浆完成后，等待一定时间，使其充分固化后，拆除模板，完成牛腿施工。

四、施工要点1.安全第一：施工过程中，要始终注重安全，采取必要的安全措施，如佩戴安全帽、防护鞋等。

并且要定期检查施工设备和工具的安全性，保障人员的人身安全。

2.质量控制：在施工过程中，要严格按照设计要求进行施工，确保牛腿的位置、尺寸和焊接质量都符合要求。

同时，要进行施工过程的质量检验，及时发现和修改存在的问题，确保施工质量。

3.施工进度控制：在施工前，要制定详细的施工进度计划，并合理安排施工任务。

同时，要做好施工现场的协调与管理，确保施工进度的顺利进行。

4.材料供应：要保证施工过程中所使用的牛腿钢筋和灌浆材料等的质量和供应，避免出现施工中断或质量问题。

五、总结牛腿施工是建筑施工中一项重要的工程，只有通过科学的施工方案和有效的施工措施，才能保证施工质量和进度。

钢牛腿施工方案1. 简介钢牛腿是一种常见的工程结构支撑装置，主要用于支撑大型建筑物或桥梁。

本文主要介绍钢牛腿的施工方案，包括施工准备、施工过程和施工注意事项等内容。

2. 施工准备2.1 材料准备•现场需要准备好所需的钢材、连接件、螺栓等材料。

•确保钢材质量符合标准要求，连接件和螺栓无损坏。

2.2 工具准备•准备好切割机、起重机、焊接设备等施工所需的工具设备。

•确保工具设备正常运转，避免施工过程中出现故障。

3. 施工过程3.1 基础处理•在施工现场测量确定钢牛腿的安装位置，清理基础表面，确保平整无杂物。

•根据设计要求进行基础的预埋件安装，确保预埋件位置准确。

3.2 钢牛腿安装•使用起重机将钢牛腿逐节吊装至预埋件位置，注意保持钢牛腿垂直。

•在吊装过程中，要确保操作人员安全，合理分配吊装力量，防止意外发生。

3.3 连接固定•使用焊接设备对钢牛腿与预埋件进行焊接连接，确保连接牢固。

•使用螺栓对连接部位进行固定，检查确认固定牢固可靠。

4. 施工注意事项4.1 安全第一•操作人员在施工现场必须佩戴好安全防护装备，确保安全施工。

•严格遵守施工现场安全操作规程，杜绝发生安全事故。

4.2 质量控制•在施工过程中，要保证每个工序的质量符合相关标准要求。

•根据设计要求进行施工，确保结构稳固可靠。

4.3 施工环境•施工现场要保持整洁，确保施工环境安全卫生。

•尽量减少外部干扰，确保施工按计划进行。

结语钢牛腿施工是一项重要的工程操作，需要严格按照设计要求和施工方案进行操作，确保施工质量和安全。

通过本文的介绍，希望能够为相关施工人员提供一定的参考和帮助。

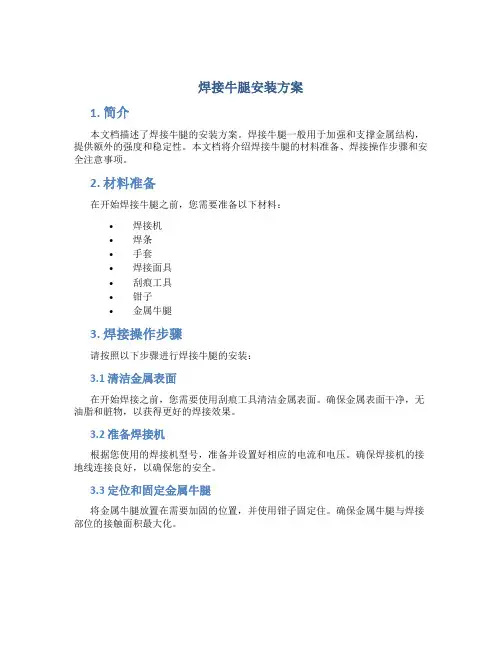

焊接牛腿安装方案1. 简介本文档描述了焊接牛腿的安装方案。

焊接牛腿一般用于加强和支撑金属结构，提供额外的强度和稳定性。

本文档将介绍焊接牛腿的材料准备、焊接操作步骤和安全注意事项。

2. 材料准备在开始焊接牛腿之前，您需要准备以下材料：•焊接机•焊条•手套•焊接面具•刮痕工具•钳子•金属牛腿3. 焊接操作步骤请按照以下步骤进行焊接牛腿的安装：3.1 清洁金属表面在开始焊接之前，您需要使用刮痕工具清洁金属表面。

确保金属表面干净，无油脂和脏物，以获得更好的焊接效果。

3.2 准备焊接机根据您使用的焊接机型号，准备并设置好相应的电流和电压。

确保焊接机的接地线连接良好，以确保您的安全。

3.3 定位和固定金属牛腿将金属牛腿放置在需要加固的位置，并使用钳子固定住。

确保金属牛腿与焊接部位的接触面积最大化。

3.4 进行焊接戴上手套和焊接面具后，使用焊接机进行焊接。

将焊条与焊接部位轻轻接触，待焊条熔化后，迅速平稳地移动焊条沿着焊接部位进行焊接。

确保焊条均匀地充满焊缝。

3.5 检查焊接质量焊接完成后，等待焊条冷却并变硬。

对焊接部位进行检查，确保焊接质量符合要求。

检查焊接处是否有明显的裂纹或断裂。

3.6 磨平焊接部位如果需要，可以使用磨削工具对焊接部位进行磨平，以提供更好的美观效果。

确保磨平后的焊接部位与周围金属表面保持平整。

4. 安全注意事项在进行焊接牛腿时，请务必注意以下安全事项：•戴上适当的个人防护装备，包括手套和焊接面具。

•确保焊接环境通风良好，避免吸入焊接产生的有害气体。

•使用焊接机时，应确保焊接机的接地线连接良好。

•在焊接过程中，注意周围的人员和物体，避免引发事故。

•确保焊接机的电流和电压设置正确，以避免意外发生。

5. 总结本文档介绍了焊接牛腿的安装方案，包括材料准备、焊接操作步骤和安全注意事项。

遵循本文档中描述的步骤和注意事项，您可以安全地完成焊接牛腿的安装工作，为金属结构提供额外的强度和稳定性。

如果您需要更详细的指导，请参考焊接机的使用手册或咨询专业人士。

牛腿焊接施工方案 Revised at 2 pm on December 25, 2020.牛腿柱、承轨梁安装施工方案编制：审核：批准：二O一五年十二月一、工程概况1、本工程为山西同煤大唐塔山煤矿有限公司新建厂房1#和2#车间牛腿柱、承轨梁的安装，主要工程量：1#车间长度为78米的预制牛腿柱28根，2#车间长度为48米的预制牛腿柱18根。

1#和2#车间共需承轨梁长度252米。

2、工程特点该工程预制柱要求安装精度高，且施工场地狭小，各工序交叉较多，故施工难度较大。

吊装作业前，充分做好准备工作，并制定相关应急预案。

吊装完成后，做好成型预制柱的轴线、标高观测直到二次灌浆达到设计强度。

二、本工程遵循的施工规范与技术标准(1)《钢结构工程施工质量验收规范》（GB50205-2001）(2)《钢结构设计规范》（GB50017-2003）(3)《工程测量规范》（GB50026-93）(4)《建筑钢结构焊接技术规程》（JGJ81-2002）(5)《钢结构钢吊车梁焊接技术规程》（03SG520-1）三、施工分析1、牛腿柱是在钢制承轨梁下伸出一牛臂，使起重机的重力和载荷力通过承轨梁和牛腿传到立柱上至地面，建筑物本体不受垂直力作用。

牛腿与承轨梁可采用焊接或螺栓连接，该结构的特点是：（1）建筑物立柱不受垂直载荷对其承载能力或质量要求不高；（2）牛腿柱就是悬臂梁桥或T型钢构桥的悬臂断与挂梁能够衔接的构造部分。

它支承来自挂梁的静载与动载的垂直反力和制动力与摩阻力引起的水平力。

由于牛腿的高度通常不到梁高的一半，加之角隅处还有应力集中现象，所以这一部分必须特别配筋，并验算钢筋的应力。

2、钢牛腿、承轨梁焊接在既有钢柱前，依据力学检算易知原有钢立柱截面最大应力为，远小于《钢结构设计规范》上Q345的屈服应力。

检算过程如下：以既有装配车间单榀屋架为研究对象，对危险截面（吊车梁牛腿、承轨梁处）进行受力分析，H型钢立柱在焊接时，考虑受焊翼缘不参与工作，按T型钢立柱模型对钢立柱进行受力分析，同时为消除施焊热影响而带来的不利因素，对牛腿、承轨梁施焊部位予以机械加固，3、充分考虑新接跨钢梁对既有柱的影响，在安装顺序上将其错开，即先进行钢架梁的安装，形成对既有柱体的稳定和加固，然后焊接新增牛腿、承轨梁。

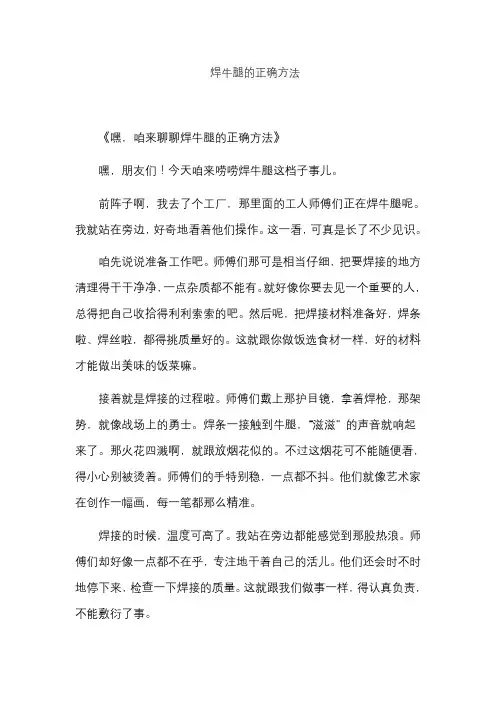

焊牛腿的正确方法《嘿，咱来聊聊焊牛腿的正确方法》嘿，朋友们！今天咱来唠唠焊牛腿这档子事儿。

前阵子啊，我去了个工厂，那里面的工人师傅们正在焊牛腿呢。

我就站在旁边，好奇地看着他们操作。

这一看，可真是长了不少见识。

咱先说说准备工作吧。

师傅们那可是相当仔细，把要焊接的地方清理得干干净净，一点杂质都不能有。

就好像你要去见一个重要的人，总得把自己收拾得利利索索的吧。

然后呢，把焊接材料准备好，焊条啦、焊丝啦，都得挑质量好的。

这就跟你做饭选食材一样，好的材料才能做出美味的饭菜嘛。

接着就是焊接的过程啦。

师傅们戴上那护目镜，拿着焊枪，那架势，就像战场上的勇士。

焊条一接触到牛腿，“滋滋”的声音就响起来了。

那火花四溅啊，就跟放烟花似的。

不过这烟花可不能随便看，得小心别被烫着。

师傅们的手特别稳，一点都不抖。

他们就像艺术家在创作一幅画，每一笔都那么精准。

焊接的时候，温度可高了。

我站在旁边都能感觉到那股热浪。

师傅们却好像一点都不在乎，专注地干着自己的活儿。

他们还会时不时地停下来，检查一下焊接的质量。

这就跟我们做事一样，得认真负责，不能敷衍了事。

焊完了之后，师傅们还会用锤子敲敲打打，检查有没有虚焊的地方。

这就跟我们买了个新东西，要检查一下有没有毛病一样。

如果有问题，就得赶紧返工，可不能让有问题的牛腿出去“闯荡江湖”。

最后，看着那一个个焊接得结结实实的牛腿，我心里真是佩服这些师傅们。

他们用自己的双手，创造出了这么牢固的东西。

所以啊，焊牛腿可不是一件简单的事儿。

得认真做好每一个步骤，才能焊出好的牛腿。

咱以后要是干这活儿，可不能马虎哦！嘿嘿。

牛腿焊接施工方案1.施工前准备a.确保施工区域的安全，清除杂物和障碍物。

b.安装施工所需的脚手架和安全防护设施。

c.检查焊接设备和工具的工作状态，确保其正常运行。

2.材料准备a.根据设计要求和图纸，准备所需的钢板和焊接材料。

b.检查钢板的质量和尺寸是否符合要求。

c.对钢板进行清洁和处理，去除锈蚀和污垢。

3.工艺选择a.根据设计要求和施工现场条件，选择适合的焊接工艺，例如电弧焊、气体保护焊等。

b.根据材料的厚度和焊接位置，确定适当的焊接方法，如角焊、对接焊等。

4.焊接工艺a.将焊接部位进行标记和铅笔线画，以确保焊接质量和位置准确。

b.焊接前准备焊接设备，调整电流和电压，选择适当的焊接参数。

c.进行试焊，检查焊接质量和外观，进行必要的调整。

d.开始正式焊接，注意焊接速度、电流、电压和焊接时间等参数的控制。

e.焊接完成后，检查焊缝的质量和外观，修整和清理焊缝。

5.质量控制a.进行焊接过程中的质量检测，如断面检查、焊接接头的外观检查等。

b.使用非破坏性检测方法进行焊缝的质量评估，如超声波检测、X射线检测等。

c.根据焊接质量检测结果，进行必要的焊接修补和改进。

6.安全措施a.确保焊接区域的通风良好，以避免焊接烟尘的积累和对工人的影响。

b.穿戴好个人防护设备，如焊接面罩、手套、防火服等。

c.在焊接现场设置明显的警示标志，提醒人员注意安全。

7.环境保护a.遵循相关环保法规和标准，防止焊接过程中产生的废弃物和污染物的排放。

b.妥善处理焊接过程中产生的废弃物和废气，确保环境的清洁和健康。

8.文档记录a.在施工过程中，对关键环节和重要参数进行记录和备份。

b.记录焊接过程中的质量检测结果和所采取的修补措施。

c.归档施工文件和焊接相关的图纸和检测报告，以备后续参考。

通过以上的牛腿焊接施工方案，我们可以确保焊接过程的质量和安全，提高施工效率和工作效益。

同时，注重环境保护，做好记录和归档工作，为后续的工程管理和维护提供必要的支持和依据。

--------------------------------------------------------------------------计算项目: 牛腿焊缝计算--------------------------------------------------------------------------1.控制参数连接类型:弯矩、剪力共同作用下的T形连接（角焊缝）:t1=14(mm)焊接方法:手工焊焊条型号:E43焊件材料:3号钢第1组焊缝等级:一级焊缝类型:角焊缝是否采用引弧板:是2.材料强度(N/mm2)焊件抗压强度:215.0焊件抗拉强度:215.0焊件抗弯强度:215.0焊件抗剪强度:125.0焊缝抗压强度:215.0焊缝抗拉强度:215.0焊缝抗弯强度:215.0焊缝抗剪强度:125.03.基本参数翼缘宽度w=200.0(mm)翼缘厚度t=12.0(mm)腹板宽度tw=12.0(mm)截面高度h=200.0(mm)焊件厚度t1=14.0(mm)翼缘焊缝焊角尺寸hf1=6.0(mm)腹板焊缝焊角尺寸hf2=6.0(mm)荷载设计值产生的弯矩M=5.0(kN-m)荷载设计值产生的剪力V=64.0(kN)4.分析结果翼缘有效宽度w1=200.0(mm)腹板有效高度h1=188.0(mm)正面角焊缝强度设计值增大系数βf=1.224.1 翼缘顶部分析结果焊缝的应力σ=19.0(N/mm2)≤ffw=215.0(N/mm2)4.2 腹板顶部分析结果焊缝的应力σ=13.8(N/mm2)≤ffw=215.0(N/mm2)焊缝的应力τ=40.1(N/mm2)≤ffw=215.0(N/mm2)焊缝的折算应力σ=42.4(N/mm2)≤ffw=215.0(N/mm2)4.3 腹板底部分析结果焊缝的应力σ=56.0(N/mm2)≤ffw=215.0(N/mm2)焊缝的折算应力σ=68.9(N/mm2)≤ffw=215.0(N/mm2)。

安庆工业园区内钢结构厂房牛腿焊接施工方案钢结构厂房是当前经济发展中不可避免的工业建筑类型之一，钢结构厂房的牛腿焊接施工是施工过程中的一个核心环节。

为了确保施工质量，提高工程效率，本文提供了安庆工业园区内钢结构厂房牛腿焊接施工方案。

一、技术要求1.焊接前的准备工作在进行牛腿焊接施工前，要严格按照相关标准和要求进行准备工作，包括对焊接焊缝进行清洁、对镶嵌件进行检查和调整、检查焊接设备的状态等。

2.焊接材料的选择在进行牛腿焊接施工时，应选择符合标准要求的焊接材料，包括焊条、焊丝、焊剂等。

3.焊接工艺和参数牛腿焊接采用电弧焊接工艺，应根据钢材的材质、厚度、型号等因素来确定焊接参数，包括焊接电流、焊接电压、电极形式、焊接速度等。

4.防护措施施工过程中，应采取相应的安全防护措施，保证工人的人身安全。

同时，也要保证现场环境卫生和施工区域通风良好。

二、施工流程1.清洁焊缝在进行牛腿焊接施工前，必须对焊接焊缝进行清洁，确保焊接质量，同时还能保证焊接部位的卫生和环境整洁。

2.调整镶嵌件焊接时，需要将镶嵌件进行调整，确保其与钢柱和钢梁连接紧密，避免出现松动等问题。

3.焊接设备检测焊接设备是整个施工过程中至关重要的因素之一，必须定期检测，保证其工作状态良好，能够满足工程需要。

4.进行焊接在清洁焊缝、调整镶嵌件、检测焊接设备后，开始进行牛腿焊接施工。

在焊接过程中，要注意焊接材料的选择和施工参数的控制，保证焊接质量。

5.防护措施在施工过程中，要严格遵守安全防护制度，保证工人人身安全。

同时，还要进行现场卫生和通风等工作，保证施工环境整洁良好。

三、质量控制在牛腿焊接施工过程中，要注意质量控制，防止出现焊缝空洞、裂纹、开裂等质量问题。

为此，需要在施工过程中进行质量检测，避免出现质量问题，保证工程质量。

四、总结安庆工业园区内钢结构厂房牛腿焊接施工方案，通过对技术要求、施工流程、质量控制等方面的详细介绍，能够有效地提高施工效率和质量，并且确保施工过程中的安全。
