F-CSQ120开关柜除湿器使用说明书此说明书适用于下列型号产品：客户热线：400-8838-199电话：+86-592-6300320传真：+86-592-5912735网址：地址：厦门集美软件园三期A06栋11层开关柜用除湿器使用说明书文档版本密级V1.0.0产品名称：共页型号产品类别F-CSQ120-A1AC/DC 110~220V±10%F-CSQ120-B1DC 48V±10%F-CSQ120-C1DC 24V±10%文档修订记录日期版本说明作者2/10著作权声明本文档所载的所有材料或内容受版权法的保护，所有版权由厦门四信通信科技有限公司拥有，但注明引用其他方的内容除外。
未经四信公司书面许可，任何人不得将本文档上的任何内容以任何方式进行复制、经销、翻印、连接、传送等任何商业目的的使用，但对于非商业目的的、个人使用的下载或打印（条件是不得修改，且须保留该材料中的版权说明或其他所有权的说明）除外。
商标声明Four-Faith 、四信、、、均系厦门四信通信科技有限公司注册商标，未经事先书面许可，任何人不得以任何方式使用四信名称及四信的商标、标记。
3/104/10一、开关柜除湿器介绍F-CSQ120系列开关柜用除湿器专为各种柜体防凝露的需要而设计，采用高热电转换效率的热电半导体，体积小巧、除湿效率高，可有效防止因设备绝缘表面产生凝露和附着污秽而导致的设备绝缘水平下降，避免因开关柜凝露引起的爬电、闪络事故。
典型应有场合：高压设备的控制箱、环网柜、中压开关柜、电缆分支箱、户外控制箱等禁止出现凝露现象的设备或场所。
二、技术参数电源：AC/DC 110~220V±10%、DC48V±10%DC24V±10%精度：湿度，±5%RH，温度，±1℃安装方式：固定安装除湿能力：30℃和85%RH 条件，10ml/Hr 适用容积：2m³工作环境温度：-25℃~+55℃工频耐压：AC2kV，1min 绝缘电阻：DC500V，100MΩ功率：≤30W 接线端子：采用螺丝紧固端子，可接0.5~2.5mm²导线。

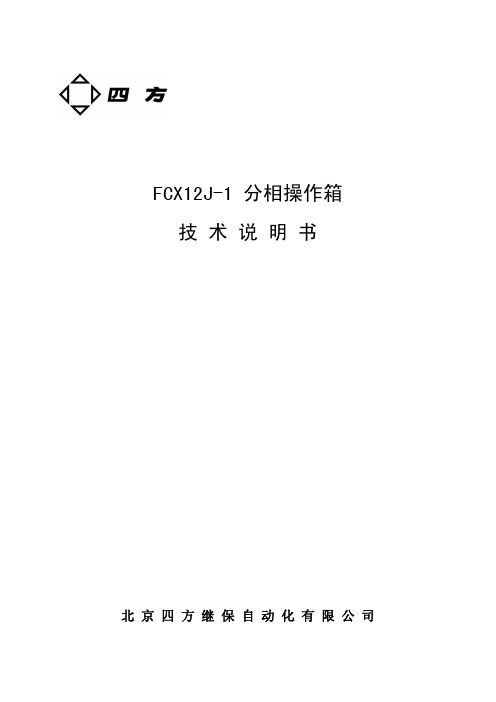

FCX12J-1 分相操作箱技 术 说 明 书北京四方继保自动化有限公司FCX-12J-1型分相操作箱技术说明书1 FCX-12J-1型分相操作箱是北京四方继保自动化有限公司保护与控制装置的配套产品，按四统一原则设计。
结构为单元插件组合式，门式整面板。
适于220kV及以上单断路器双跳闸线圈，分相操作的线路断路器选用。
2 配置：2.1 直流电源本装置提供两组独立的直流电源输入端子，分别接入两组跳闸线圈的操作电源。
由继电器1JJ、2JJ实现对两组电源的监视，同时自动切换可供压力闭锁回路选用的电源。
手跳继电器、手合继电器、重合闸重动继电器、合闸回路及重合闸信号回路均接于第一组跳闸线圈的工作电源。
2.2 压力闭锁回路：压力闭锁回路提供有独立的电源引入端子，供选择使用内部自动切换电源或使用外独立电源。
本操作箱可引入断路器操作机构压力降低禁止跳闸、压力降低禁止重合闸、压力降低禁止合闸、压力异常禁止操作接点。
对于三个压力降低回路，当外接接点闭合时，本机箱内相应的压力闭锁继电器绕组被短接，其动合接点打开，去闭锁手动合闸，或分别断开两组跳闸回路及各分相合闸回路负电源，去闭锁跳、合闸，并提供有断路器在分、合操作过程中禁止闭锁的功能；其动断接点闭合，去闭锁重合闸。
并给出压力降低禁止合闸、禁止重合、禁止跳闸信号接点。
对于压力异常回路，当外接接点闭合时，压力异常继电器动作，其三对动合接点分别接于压力降低禁分、禁合、禁重合回路，通过这三个回路实现禁止操作。
由压力异常继电器给出信号接点。
压力闭锁回路除适用于液（气）压操作机构外，也适用于其它方式如“弹操”机构的相应闭锁功能应用。
不使用压力闭锁功能时应将压力闭锁插件由装置内取出。
2.3 断路器跳、合闸位置监视回路：本装置设有分相断路器跳闸位置监视回路TWJa、TWJb、TWJc；对应于两组跳闸线圈的跳闸回路各设一组合闸位置监视回路1HWJa、1HWJb、1HWJc和2HWJa、2HWJb、2HWJc。
分条机使用手册目录第一章概述一、分条机的结构组成及功能 (2)二、分条加工的目的 (4)三、分条加工的原理 (4)四、刀片的选择 (5)五、刀片排组 (7)六、刀片及胶圈的修磨 (9)七、分隔片的选择与使用 (11)八、尾端液压轴锁的使用 (11)九、气压件概述及维护保养 (12)十、油压单元维修保养及概述 (13)十一、电气单元之保养 (15)十二、润滑系统维护与保养 (15)第二章疑难解答一、成品切口形状 (16)二、分条作业中常见异常现象 (17)第一章概述一、分条机的结构组成（见后附结构图）及功能：1、储料台：用于需加工之原材存放，也称原料待机处，一般定制1-2个。
2、运卷台车：将储料台所存储之待机原料运入开卷机，并通过上升、下降、前后移动等功能将原料穿入开卷筒，通常采用目视/手动等方式，也可做成全自动“V”平面或辊式平面。
3、开卷机：通常采用单悬臂式，如原料重量较大，需于开卷筒端部加设辅助支承，开卷机座通常具有沿单机平行方向前后移动功能，能有效快速地完成原料对中，一般采用目视/后动的方式，也可做成全自动自动对中，但需增加昂贵的费用。
另外还有双开卷头式（如下图）：A.圆锥头式开卷架：圆锥头式开卷架适用锥头至锥尾范围内任何内径之原材，但由于易造成原料内圈边缘损伤，一般适用于3mm以上之中厚原材。
B.阶梯式开卷架：该方式之开卷头只适用于多标准内径原料，一般分为2~4级，但操作相对没有单头悬臂直观方便，其前后移动通常靠油缸驱动。
4、夹送、整平及板头剪：夹送对轮通常采用液压、气动及电动等提升装置，整平机一般采用电动提升及蜗轮蜗杆结构，以确保升降定位的稳定性，板头剪通常采用油压剪床，以保证原料进入圆盘剪之端头平齐。
其驱动一般采用无级调速马达驱动，以确保整机之线速平稳同步。
5、活套坑：又称原料贮备缓冲坑，通常深度2~4米，长度3~4米，作为原料在夹送与纵剪机之速度匹配缓冲装置，通常采用油压电动等升降之过渡平台，将原料送入夹送和侧向导位装置，过渡台板一般采用辊轮及防划伤材料作为原料接触过渡面。
0XJ 463 224第 2 页共 33 页旧底图总号底图总号签字日期1概述1.1装置用途装置作为分相断路器操作的辅助控制回路，适用于220kV及以上具有双跳闸线圈的一台断路器控制操作之用。
1.2 装置综述装置共一层箱，包括十三个插件，均采用插件形式，保证了配置的灵活方便，各插件有三个电压切换插件及ZJ备用继电器回路插件，TXJ信号回路插件，HHJ、ZHJ、SHJ合闸继电器回路插件，TBJ防跳继电器回路插件，两个TJR、TJQ、STJ三跳继电器回路插件，两个HWJ合位继电器回路插件，TWJ跳位继电器回路插件， YJJ压力监视回路插件。
装置除能正确反映跳、合情况还设有防止跳跃的防跳闭锁继电器TBJ，利用其本身特点和触点不同的回路连接，能防止断路器多次“跳—合”现象。
同时，可实现电压的自动切换，保证双母线（带旁路）接线系统上所连接的电气元件在运行时，其一次系统和二次系统相对应，以免保护及自动装置发生误动或拒动。
为了防止在运行中由于控制跳闸的气(液)压触点接触不良造成气(液)压闭锁环节失灵，压力监视继电器1YJJ、2YJJ 、3YJJ、4YJJ还设有预告信号。
2 技术参数2.1 基本数据2.1.1 额定数据a.直流电压：220V或110V；b.跳闸保持电流：0.25A～4A；c.合闸保持电流：0.25A～4A。
2.1.2 装置功率消耗在额定直流电压下，直流电压回路功率消耗正常情况下不大于60W。
2.1.3触点性能装置的出口触点，在电压不大于250V，电流不大于0.5A，时间常数为5ms±0.75ms的直流有感负荷电路中，断开容量为50W，长期允许通过电流为5A。
装置的信号触点，在电压不大于250V，电流不大于0.5A，时间常数为5ms±0.75ms的直流有感负荷电路中，断开容量为30W，长期允许通过电流为3A。
2.1.4装置约重20kg。
2.2 绝缘性能装置所有电路对外壳及电气上无联系的各电路之间的绝缘电阻在正常校验的标准大气条件下，不小于100MΩ。
辅助装置162表贴AUTOMATIONENGINEERING提供1组分相跳闸回路、分相合闸回路。
回路带电流自保持功能。
提供1组永跳、三跳重动回路；1组手跳、手合、重合重动回路。
提供1组分相合闸位置监视回路、1组分相跳闸位置监视回路。
辅助装置165产品主要特点按照“四统一”原则设计，并满足系统反事故措施的要求，在设计上突出了“可靠、快速、适应性好、电路成熟简单、功能完备、参数自适应、抗干扰能力强”等特点。
按集成操作箱、切换/并列箱功能于一体来考虑，以完成操作箱功能为主要功能，切换/并列箱功能部分为选配。
主要技术指标功率消耗常态不大于30W。
装置主要技术参数1)额定直流参数额定电源电压：DC220V\DC110V。
额定跳、合闸电流：1A～8A自适应。
2)技术参数出口继电器动作范围：55％～70％。
出口继电器动作时间：<10ms。
跳闸重动继电器动作功率：>5W(DC220V)。
跳闸继电器触点容量：长期通过8A，允许断开50W(τ=5ms)。
压力降低闭锁重合、合闸继电器延时返回时间：>250ms。
手合后加速继电器延时返回时间：>250ms。
安装开孔尺寸见[附图1]提供2组分相跳闸回路、1组分相合闸回路。
回路带电流自保持功能。
提供2组永跳、三跳重动回路；1组手跳、手合、重合重动回路。
提供2组分相合闸位置监视回路、1组分相跳闸位置监视回路。
辅助装置167产品主要特点按照“四统一”原则设计，并满足系统反事故措施的要求，在设计上突出了“可靠、快速、适应性好、电路成熟简单、功能完备、参数自适应、抗干扰能力强”等特点。
按集成操作箱、切换/并列箱功能于一体来考虑，以完成操作箱功能为主要功能，切换/并列箱功能部分为选配。
主要技术指标功率消耗常态不大于30W。
装置主要技术参数1)额定直流参数额定电源电压：DC220V\DC110V。
额定跳、合闸电流：1A～8A自适应。
2)技术参数出口继电器动作范围：55％～70％。

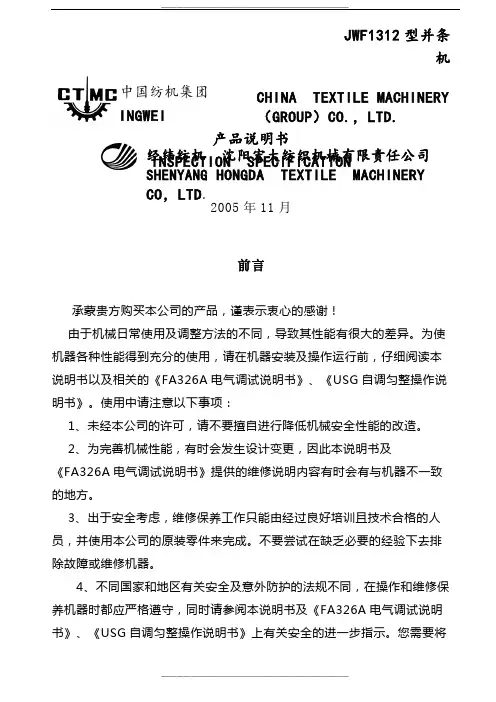

JWF1312型并条机JINGWEI 产品说明书INSPECTION SPECIFICATION2005年11月前言承蒙贵方购买本公司的产品，谨表示衷心的感谢！由于机械日常使用及调整方法的不同，导致其性能有很大的差异。
为使机器各种性能得到充分的使用，请在机器安装及操作运行前，仔细阅读本说明书以及相关的《FA326A 电气调试说明书》、《USG 自调匀整操作说明书》。
使用中请注意以下事项：1、未经本公司的许可，请不要擅自进行降低机械安全性能的改造。
2、为完善机械性能，有时会发生设计变更，因此本说明书及《FA326A 电气调试说明书》提供的维修说明内容有时会有与机器不一致的地方。
3、出于安全考虑，维修保养工作只能由经过良好培训且技术合格的人员，并使用本公司的原装零件来完成。
不要尝试在缺乏必要的经验下去排除故障或维修机器。
4、不同国家和地区有关安全及意外防护的法规不同，在操作和维修保养机器时都应严格遵守，同时请参阅本说明书及《FA326A 电气调试说明书》、《USG 自调匀整操作说明书》上有关安全的进一步指示。
您需要将中国纺机集团CHINA TEXTILE MACHINERY（GROUP ）CO.，LTD.经纬纺机 沈阳宏大纺织机械有限责任公司SHENYANG HONGDA TEXTILE MACHINERYCO ，LTD .本说明书有关一般安全及意外防护的要求向您的操作及维修保养人员交待清楚。
5、本说明书及《FA326A电气调试说明书》、《USG自调匀整操作说明书》上所有的技术细节、尺寸及说明不具有任何约束，故不能据此来抗议或要求任何权利。
对此机器研究发展所作的技术改进恕不事先通知。
沈阳宏大纺织机械有限责任公司目录1、概述--------------------------------------------------------------------------------12、主要技术规格---------------------------------------------------------------------13、机器结构---------------------------------------------------------------------------54、工艺计算---------------------------------------------------------------------------75、机器的安装与调整----------------------------------------------------------------96、开机前的准备----------------------------------------------------------------------137、机器的操作与运转-----------------------------------------------------------------248、选用件与用户自理件--------------------------------------------------------------259、机器的维护与保养-----------------------------------------------------------------2610、随机技术资料目录-----------------------------------------------------------------3111、总牵伸倍数表----------------------------------------------------------------------32棉条筒图----------------------------------------------------------------------------35传动系统图-------------------------------------------------------------------------36轴承分布图-------------------------------------------------------------------------37 12、圈绕张力表------------------------------------------------------------------------381概述1.1 产品用途：本产品适用于22～76毫米长的棉、棉型化纤及中长纤维的纯纺与混纺,在纺纱工艺流程中,位于梳棉（精梳）工序之后,梳棉棉条经过本机的并合与牵伸,提高了棉条的均匀度及纤维的伸直度、平行度,并使不同品质的纤维在棉条中的混和更趋均匀,为获得良好质量的成纱创造必要条件。
一、概述光缆分光分纤箱一般安装在楼道、弱电竖井等位置，可以满足光缆的接续、存储、分配以及分光器安装的箱体。
光缆分光分纤箱根据环境可分为室内、室外两种；根据安装方式可分为壁挂式、嵌墙式和抱杆式；根据内部结构形式可分终端熔接分离式和终端熔接一体化式。
二、产品结构图图1 产品结构图三、盒体安装步骤按照箱体安装孔位（图2），选定位置后用冲击钻打孔，用M6X60膨胀螺钉将工字背板固定于墙体上，或用抱箍固定于杆上，再将箱体固定于工字背板。
（图3）图2 箱体安装孔尺寸图3 箱体安装与固定四、附件清单（部分附件以实配为准）*以装箱单配置为准五、机箱维护4.1本设备系列的维护仅属于一般性的维护，表面清洁维护及周期性的检查，时间周期以月为单位进行。
同时在在使用本箱体的时候，要有长远且综合的考虑。
上次的布线一定要考虑下一次的布线是否方便，尽量注意到不影响上次正在运行的线路，因此造成的损失不属于宽带公司。
4.2周期性的检查箱体，由于箱体位于环境的不一样，来自周围破坏性的严重性也不一样，用户可以根据具体情况确定你的巡逻周期。
4.3 在箱体内部清洁的时候，严禁碰光纤，以免影响光纤的传输效果，甚至中断，同时在操作时尽量避免大量的水汽在箱体内凝结。
4.4 周期性的对箱体进行检查，检查的形式为目视，不允许用手或其它金属工具在箱体内进行检查，以免损坏箱体。
4.5 检查接地是否良好，随着时间的增长，固定板接地和机柜接地螺丝是否生锈，影响导电性能，如有请采取相应的措施。
六、装箱、运输和贮存本设备包装具有防潮、防震措施。
附件、备用件先装盒（或袋）后再装入木箱，整机用塑料袋密封，箱内装有防潮材料，箱外刷有防潮防震及方向标志。
运输时应防止倒放，搬运时切勿滚翻，小心轻放，防止碰撞。
安装前,应防止暴雨淋袭。
在运输途中应注意勿使温度高于＋55 Ｃ，低于－35 Ｃ。
贮存时箱子上不应堆积过重物品，库房内应防止腐蚀性气体侵蚀设备，库房温度应低于45 Ｃ，高于－5 Ｃ，相对湿度不宜长期过高一般应低于75%。

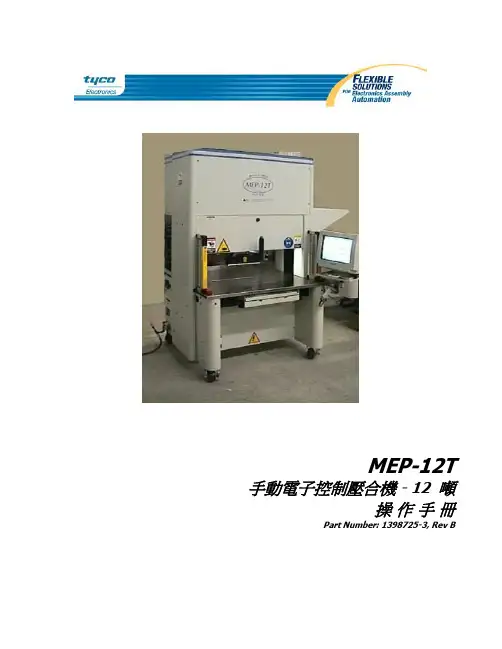

MEP-12T 手動電子控制壓合機 - 12 噸操作手冊Part Number: 1398725-3, Rev B介紹 (5)關於這個手冊 (5)安全 (5)停機標簽 / 警示標簽 (5)安全蓋 / 防護罩 (6)雷射感應器 (6)緊急關閉機器(EMO) / ESTOP (7)光柵 (7)光柵手控鍵開關 (7)氣動系統 (7)萬向滑輪 (8)防震措施 (8)骨架結構及重量分佈 (8)安裝 (8)拆箱 (8)開始組裝 (9)設備標示牌 (10)電氣供應回路 (10)壓縮空氣的供應 (10)壓合機概觀 (11)目的 (11)能力 (11)選擇性配件 (13)觸控式SVGA 顯示器 (13)板厚測量 (13)SPC (Statistical Process Control)統計過程控制 (13)電腦條碼機 (13)雷射定位器 (13)光柵 - CE 認證 (13)數位彩色相機 (13)彩色印表機 (13)機器特性與結構 (14)配置 (14)操作 (15)開始起動 (15)起動電源 (15)操作者介面 (16)開機 (16)使用者存取 (17)選擇PC板 (18)PC板的運作 (18)運轉畫面按鈕 (19)畫面上PC板的配置 (22)開始壓合 (22)第一件物品確認信號(First Article Signoff) (23)中斷壓合循環(Interrupting the Pressing Cycle) (23)變更壓合順序(Changing the Pressing Sequence) (23)有關電路板、連接器、治具及程式的錯過狀況 (23)壓合治具PRESSING TOOLS (25)支撐固定裝置 (平臺 / 支撐座) (25)編程和數據輸入 (25)治具編輯器 (26)目的 (26)進入 (26)連接器編輯器 (28)目地 (28)進入 (28)模態編輯器 (30)目地 (30)說明 (30)壓合數據編輯器 (36)PRESS SEQUENCE 壓合順序 (38)SPC 選擇 (39)Process Data程序數據 (40)CPK (Process Capability)加工能力 (40)X-Bar (Process Average)加工的平均數 (40)Std Dev. (Standard Deviation)標準偏差 (40)UCL (Upper Control Limit)控制上限 (40)LCL (Lower Control Limit) 控制下限 (40)VCL (Variability Control Limit)變化性控制限度 (40)Point Data 點數據 (40)Options選擇 (41)Range Bars (41)Control Limits控制限度 (41)Spec. Limits規格限度 (41)Grid 網 (41)Shaded 色差 (41)Thick Lines 粗線 (41)Print 列印 (41)維修功能(公用的) (42)機器記錄 (42)Error Log 錯誤記錄 (42)User Log 使用者記錄 (42)Joystick 控制桿 (44)Analog Inputs 類比輸入 full force range (44)Points 點 (45)Control 控制 (45)Calibration校正 (46)Tools工具 (46)Machine Zero機器歸零 (46)輸入/輸出螢幕 (47)Servo Terminal伺服終端 (48)伺服參數 (49)Setup Parameters (51)Machine Operation (51)Load Cells (52)Save (52)Cancel (52)使用 (53)預防保養 (54)Accessing the Press Head (54)Cleaning (54)Inspection (54)Lubricating (54)Z Axis Rods (54)Z Axis Screw (54)Torquing Critical Bolts (54)Clean Water Trap In Air System (54)PM Schedule (55)Load Cell Calibration (56)Calibration Procedure for Initial Setup of MEP-12T: (56)Load Cell Calibration (58)Balance Load Cells (59)Calibrate the load cells (60)APPENDIX A - SPARE PARTS LIST (62)APPENDIX B – FEATURES & SPECIFICATIONS (63)APPENDIX C: ELECTRICAL & MECHANICAL SCHEMATICS: (64)介紹關於這個手冊這個手冊包含對於12 公噸手操作電動壓合機(MEP-12T)的安裝, 安全, 操作, 和保養程序。
JKL7F-12GFY 系列分相无功补偿控制器使用说明书1、概述JKL7F-12GFY 系列智能无功功率自动补偿控制器（简称：控制器）是我公司2011年度最新推出一款低压配电系统补偿无功功率的专用控制器。
集数据采集存储（可采集电压、电流、谐波等参数并可存储），谐波超限保护（谐波超标可调节规避运行）过电压保护，延时保护，过流保护等功能于一体的无功智能综合控制器，采用液晶屏幕显示。
其最多输出回路可达18路。
其共补分补的补偿方式在控制器上直接可调。
二、二、型号说明型号说明JK L 7F-□GFY共补和分补综合补偿，液晶显示，最大的控制路数（可达18路）设计序号取样物理量：L 无功电流W 无功功率G 功率因数控制器代号安全性1)控制器送电之前应仔细检查，装置是否可靠接地。
2)只有熟悉控制器操作手册的专业技术人员才允许安装，运行或检修控制器。
3)控制器的安装必须遵照所有有关的安全规程，必须通过正确的接线和电线尺寸来保证操作的安全性和可靠性4)确保该控制器的工作电压在AC220V ±20%、50HZ ±10%范围内5)电源输入，CT 二次侧，均会产生危害人身安全的高电压，在操作时应小心，严格地遵守用电安全操作规程。
6)在检修和安装，调换控制器时，必须确保断开电源和短接CT 二次侧回路。
7)在带电采集，设置数据时，不论何种情况下都不得接触带电部分。
使用条件1)环境温度：-25℃至+55℃2)海拨高度：不超过2000m3)大气条件：空气湿度在20℃时不超过90%，在温度较低时，允许有较高的相对湿度。
4)环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃。
2、技术参数执行标准：电力工业行业标准《DL/T597—1996》；JB/T9663-1999基本参数工作电压：AC220V±20％50Hz±10%取样电压：AC三相四线220V±20％50Hz±10%取样电流：AC三相0－5A输出路数：1-12路任意设置输出方式：交流触点型或直流电平型控制功率：每组5A/250VAC,30mA/12V本机功耗：≤6VA测量灵敏度：100mA测量精度：电压：0.5级电流：0.5级功率因数：0.5级有功功率：1.0级无功功率：1.0级频率：0.1级外形尺寸：120x120x85mm安装开孔尺寸：113x113mm技术特点1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。
JFZ-12T 分相操作箱技 术 说 明 书JFZ-12T 分相操作箱 技术说明书出 版 号：V1.1文件代号：0SF.459.018出版日期：2005.05.18重 要 提 示1)本说明书仅适用于JFZ-12T 分相操作箱。
2)请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4)请使用合格的测试仪器和设备对装置进行试验和检测。
5)装置如出现异常或需维修，请及时与本公司服务热线联系。
目录1.概 述............................................................................................................- 1 -1.1.产品主要特点.................................................................................................- 1 -1.2.适用范围.........................................................................................................- 1 -1.3.产品外形尺寸和安装尺寸............................................................................- 2 -1.4.产品执行的标准.............................................................................................- 3 -2.技术条件............................................................................................................- 4 -2.1.额定参数.........................................................................................................- 4 -2.2.技术参数.........................................................................................................- 4 -2.3.环境条件.........................................................................................................- 4 -2.4.电气绝缘性能.................................................................................................- 4 -2.5.电磁兼容性能.................................................................................................- 5 -2.6.机械性能.........................................................................................................- 5 -2.7.安全性能.........................................................................................................- 5 -3.JFZ-12T 分相操作箱........................................................................................- 6 -3.1.电源监视回路.................................................................................................- 6 -3.2.压力监视回路.................................................................................................- 6 -3.3.断路器跳合闸位置监视回路........................................................................- 7 -3.4.跳、合闸回路.................................................................................................- 7 -3.5.合后状态及状态不对应继电器....................................................................- 9 -3.6.信号回路.........................................................................................................- 9 -3.7.备用中间继电器...........................................................................................- 10 -3.8.电压切换继电器...........................................................................................- 10 -3.9.总原理图、端子图、插件布置图...............................................................- 11 -4.使用注意事项..................................................................................................- 32 -1.概 述1.1.产品主要特点四方系列操作箱是与北京四方继保自动化股份有限公司保护与控制装置的配套产品，同时兼容国内外其它保护控制产品的配合使用，按照“四统一”原则设计，并满足系统反事故措施的要求，在设计上突出了“可靠、快速、适应性好、电路成熟简单、功能完备、参数自适应、抗干扰能力强”等特点。
四方操作箱系列设计方案按集成操作箱、切换/并列箱功能于一体来考虑，以完成操作箱功能为主要功能，切换/并列箱功能部分为选配。
1.2.适用范围四方公司系列操作箱命名方法如下：JFZ – 12 T B (Z) (/**)(地区标志)Z—压力正控方式(仅用于分相操作箱)A—不配切换箱B—配切换箱F—分相操作箱S—三相操作箱T—变压器用操作箱D—电铁专用操作箱11—双母线接线，单跳闸线圈12—双母线接线，双跳闸线圈22—3/2接线，双跳闸线圈13—变压器三侧操作回路组合一体四方公司继电器辅助装置代号四方系列操作箱按适用开关类型分为分相操作箱系列(JFZ-F系列)、三相操作箱系列(JFZ-S系列)以及各种专用操作箱(JFZ-T、JFZ-D系列)等：分相操作箱包括JFZ-11F、JFZ-12F、JFZ-22F；三相操作箱包括JFZ-11S、JFZ-12S；专用操作箱包括JFZ-12T、JFZ-14T(、JFZ-12D)等。
其中，JFZ-11F适于220kV及以上单断路器单跳闸线圈、分相操作的线路断路器选用；JFZ-12F适于220kV及以上单断路器双跳闸线圈、分相操作的线路断路器选用；JFZ-22F适于220kV及以上3/2接线断路器双跳闸线圈、分相操作的线路断路器选用；JFZ-11S适于110kV及以下单断路器单跳闸线圈、三相操作的断路器选用；JFZ-12S适于220kV及以下单断路器双跳闸线圈、三相操作的断路器选用；JFZ-12T适于220kV及以上单断路器双跳闸线圈、分相机构、三相联动、不设重合闸的变压器或发变组高压侧等断路器选用；JFZ-13T适于变压器或发变组等需要操作多台断路器的保护配套选用，为三侧断路器操作回路组合为一体的组合操作箱(；JFZ-12D为电铁专用两相操作箱)。
操作箱中按选配方式提供有电压切换回路：切换功能适应于双母线接线方式中保护及计量回路配套使用；并列功能适应于母联单元或单母线分段接线方式中保护及计量绕组的PT并列(互代)回路使用。
三相操作箱、分相操作箱(除JFZ-22F外)可选配切换回路、并列回路；JFZ-22F无切换箱功能。
1.3.产品外形尺寸和安装尺寸机箱采用新型标准4U机箱，整背板前插拔开启式面板结构，面板设有灯光及光字排显示，分相操作箱(兼切换/并列箱)为整层19”机箱，三相操作箱(兼切换/并列箱)为半层19”/2机箱。
安装开孔图见附图中的19”及19”/2标准机箱开孔尺寸图。
技术说明书图2.1 19”/2-4U半层机箱装置图片图2.2 19”/2-4U标准机箱外形及开孔图1.4.产品执行的标准本产品执行的标准为：QB/SF40.001-2001 《继电保护及自动化装置通用技术要求》GB 14285 《继电保护和安全自动装置技术规程》同时参照GB/T 11022-1999 epv IEC 60694:1996 《高压开关设备和控制设备标准的共用技术要求》。
技术说明书2.技术条件2.1.额定参数1)额定电源电压：直流220V或110V2)跳合闸电流：1A~8A自适应(最小不低于最小值的75%)(可提供跳合闸电流小于1A的客户定制产品)2.2.技术参数1)电压允许波动范围：-20％~+15％2)功耗：常态<30W3)出口继电器动作范围：55％~65％4)出口继电器动作时间：<10ms5)手合重动继电器动作时间：<10ms6)出口继电器接点容量：长期通过—8A；允许断开—DC220V τ=5ms 50W7)其他继电器接点容量：长期通过—5A；允许断开—DC220V τ=5ms 50W8)压力降低闭锁合闸继电器延时返回时间：>250ms9)手合后加速继电器延时返回时间：>250ms2.3.环境条件装置在以下环境条件下能正常工作：1)环境温度：-10℃～＋55℃，贮存环境温度-25℃～＋70℃，在极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作；2)相对湿度：最湿月的月平均最大相对湿度为90％，同时该月的月平均最低温度为25℃且表面无凝露；3)大气压力：80kPa～110kPa(海拔高度2km及以下)；4)使用场所不得有火灾、爆炸、腐蚀等危及产品安全的危险和超出本说明书规定的振动、冲击和碰撞。
