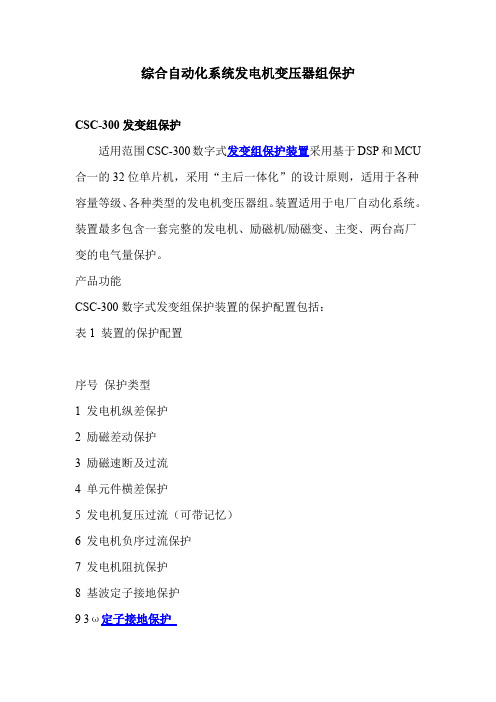

综合自动化系统发电机变压器组保护CSC-300发变组保护适用范围CSC-300数字式发变组保护装置采用基于DSP和MCU 合一的32位单片机，采用“主后一体化”的设计原则，适用于各种容量等级、各种类型的发电机变压器组。
装置适用于电厂自动化系统。
装置最多包含一套完整的发电机、励磁机/励磁变、主变、两台高厂变的电气量保护。
产品功能CSC-300数字式发变组保护装置的保护配置包括：表1装置的保护配置序号保护类型1发电机纵差保护2励磁差动保护3励磁速断及过流4单元件横差保护5发电机复压过流（可带记忆）6发电机负序过流保护7发电机阻抗保护8基波定子接地保护93ω定子接地保护10转子一点接地11转子两点接地保护12失磁保护13定子过负荷保护（定反时限）14负序过负荷保护（定反时限）15转子过负荷保护（定反时限）16过电压保护17过激磁保护（定反时限）18逆功率保护19程跳逆功率保护20失步保护21起停机保护22误上电保护23频率异常保护（低频、过频、累积）24主变差动保护25发变组大差保护26高压侧过流保护27高压侧阻抗保护28高压侧零流保护29高压侧间隙保护30过激磁保护（定反时限）31断口闪络保护32过负荷/启动通风/闭锁调压33高压侧非全相保护34高压侧失灵启动35高厂变差动保护36高厂变高压侧过流保护37A分支速断过流保护38B分支速断过流保护39A分支过流保护40B分支过流保护41低压侧零序过流保护42低2侧零序过流保护43过负荷/启动通风44PT异常告警/CT异常告警45开关量保护注1：以上为CSC-300的标准保护配置，保护装置还提供发电机裂相横差保护、发电机不完全差动保护等，需在订货时提出。
注2：对于有两台高厂变的场合，发电机综合保护装置还提供第二台高厂变的全套电气量保护（包含差动保护和各侧后备保护）。
1)采用模块化软件设计思想，功能齐全的主保护和后备保护，灵活的出口配置。
2)发电机差动保护由相量比率制动特性和多门槛采样值比率制动特性构成综合判据，并采用变数据窗算法和循环闭锁原理，提高了差动保护的可靠性和快速性。
CSC-300系列数字式发变组保护装置调试说明编制：校核：审定：版本号：V1.00文件代号：出版日期：2006.8.18目录1概述 ................................................. 错误!未指定书签。
2试验准备.............................................. 错误!未指定书签。
2.1常用试验方法介绍...................................... 错误!未指定书签。
2.1.1测试确定动作特性激励量（或特性量）施加的方法........... 错误!未指定书签。
2.1.2模拟各种故障电流的试验方法............................. 错误!未指定书签。
2.2保护定值的整定........................................ 错误!未指定书签。
3发电机保护功能测试.................................... 错误!未指定书签。
3.1发电机纵差保护测试.................................... 错误!未指定书签。
3.1.1试验接线............................................... 错误!未指定书签。
3.1.2主要测试项目........................................... 错误!未指定书签。
3.2负序方向闭锁纵向零压保护测试.......................... 错误!未指定书签。
3.2.1试验接线............................................... 错误!未指定书签。
3.2.2主要测试项目........................................... 错误!未指定书签。
CSC-300系列发变组保护简介CSC-300系列数字式发电机变压器组保护装置是四方公司第二代发变组保护产品，基于最新一代DSP和MCU合一的32位单片机硬件系统，一体化设计思想，适用于各种容量等级、各种类型的发电机变压器（包括发电机变压器组、发电机、励磁机、调相机、主变压器、高压厂用变压器、起动/备用变压器、励磁变压器等）的数字式继电保护装置。
该系列的发变组保护及配套产品的主要装置型号和功能见表1。
产品型号的分类及产品的设计思想基于：（1） 对于100MW及以上容量、发电机出口不带断路器的场合，按照国网公司最新十八项反措要求，及简化TA回路设计的要求，采用发变组一体化机箱的设计。
（2） 对于发电机出口带断路器的场合，按照保护对象进行机箱设计，即按照发电机保护、主变压器保护、高压厂用变压器保护进行设计。
（3） 对于100MW以下容量的发电机保护，采用主、后备保护分开的设计，即由两个独立的机箱分别完成主、后备保护，将输入回路、出口回路、电源回路彻底分开，提高了保护的可靠性。
（4） 针对电厂起动/备用变压器保护的特点（分支多，最多8个分支；高压侧二次额定电流小；差动平衡系数相差特别大），进行专门的设计。
（5） 非电量保护采用专用的机箱实现。
表1 CSC-300系列发变组保护主要型号和功能表产品型号机箱尺寸主要功能应用场合CSC-300发变组保护8U×19in一体化机箱，最大包含一套1000MW级的完整的发电机、励磁机/励磁变、主变、两台高厂变的所有电气量保护100MW及以上容量发电机出口不带断路器的场合CSC-306D发电机保护4U×19in 100MW及以上容量的发电机保护CSC-316M变压器保护4U×19in 发电厂主变压器的电气量保护CSC-316A变压器保护4U×19in 发电厂高厂变的电气量保护发电机出口有断路器或要求按照保护对象进行组屏设计的场合CSC-306E发电机保护4U×19in 100MW以下容量的发电机保护CSC-306GD发电机保护4U×19/2in 发电机差动保护、部分后备保护CSC-306GB发电机保护4U×19/2in 发电机匝间保护、部分后备保护中小型发电机保护CSC-316B变压器保护4U×19in 发电厂起备变的电气量保护专用的起备变保护CSC-122断路器辅助保护4U×19in 断路器辅助保护功能要求断路器辅助保护独立配置的场合CSC-336非电量保护4U×19in 应用于发电机、变压器的非电量保护与发变组保护配套注：机箱尺寸8U×19in表示机箱高度为8U，宽度为19英寸。

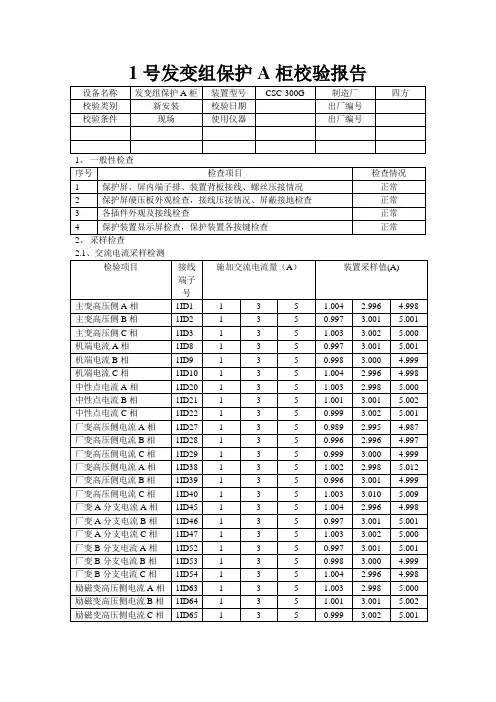

1号发变组保护A柜校验报告2、采样检查3、定值整定按机组系统设备参数整定各点号定值，整定后查看定值是否正确。
正确4、保护功能校验4.1、发电机差动保护4.1.2、制动特性测试4.2、发电机匝间保护整定值：纵向零序电压：3Uo=2.0V 动作时间：T=0.150S整定值：低电压：U1=70V 负序电压U2=4.6V4.4、发电机定子过负荷整定值：定时限电流：I=4.13A 动作时间T=8S4.5、发电机定子负序过负荷整定值：定时限电流：I=0.39A 动作时间T=8S4.6、发电机转子过负荷整定值：定时限电流：I=1A 动作时间T=1.5S4.7、发电机基波定子接地保护4.8、发电机三次谐波定子接地保护4.9、低励失磁保护整定值：励磁低电压：U=98.7 机端低电压：U=90V4.10、发电机失步保护4.11、励磁变速断保护4.14、过激磁整定值：过激磁反时限上限：1.2 过激磁反时限下限：1.94.16、发电机起停机保护整定值：起停机零序电压：3Uo=5.5V 起停机零序过压延时：T=1.0S4.17、误上电4.19、发电机转子接地4.19.1、转子一点接地4.20、主变差动4.20.1、主变差动速断4.20.2、主变比率差动整定值：4.21、主变间隙保护4.23、主变零流保护4.23.1、主变零流1段4.23.2、主变零流2段4.24、主变启动通风整定值：主变启动通风电流：I=3A 启动通风延时：T=2S4.25、主变过负荷4.26、厂高变差动4.27、厂高变高压复压过流整定值：过流：I=2A 低电压：U1=60V 负压：U2=4.5V4.28、A分支速断整定值：过流：I=1.3A 低电压：U1=60V 负压：U2=4.5V 过流延时:T1=1S4.30、B分支速断整定值：速度电流：I=3A4.31、B分支复压过流整定值：过流：I=1.3A 低电压：U1=60V 负压：U2=4.5V4.32、A分支低压侧零流整定值：零流1段：3Io=1A T=0.8S整定值：零流1段：3Io=1A T=0.8S4.34、厂变过负荷4.36、主变高压侧TV断线主变高压侧电压均小于18V，且任一相电流大于0.3A，检查三相TV断线告警正常4.37、厂变分支TV断线主变高压侧电压均小于18V，且任一相电流大于0.3A，检查三相TV断线告警正常5、开入信号检查装置保护硬压板检查检验依据：保护硬压板检查时要按照断开和闭合硬压板两种状态，通过管理机浏览开关量变位是否置“1”或“0”，同时检查装置报文是否同保护压板名称及投入或退出状态一致。

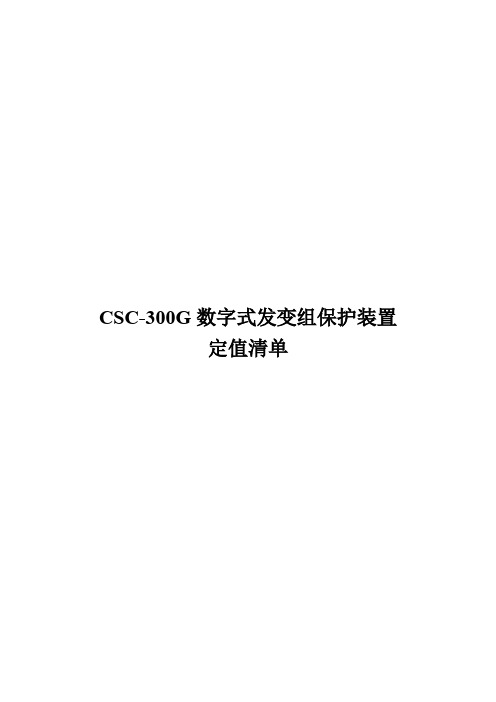

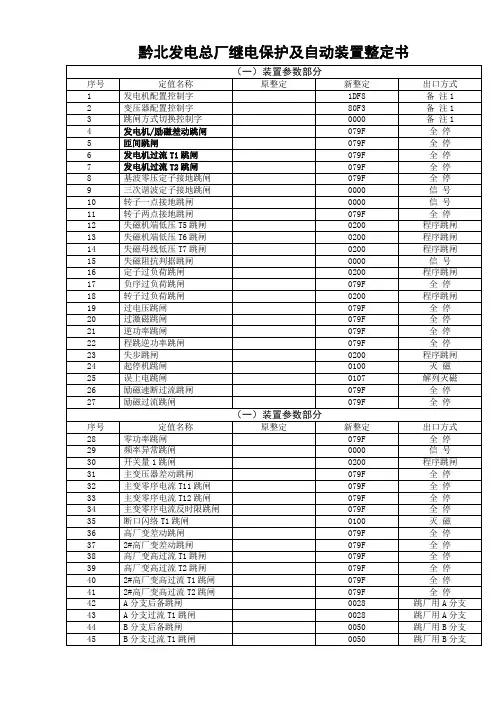

CSC-300G数字式发变组保护装置定值清单一）装置参数部分表1 装置参数定值单对于“发电机过流跳闸2”、“发电机阻抗跳闸2”、“失磁跳闸2”和“主变短路后备跳闸2”还要求相应的跳闸切换控制字位（见表4）投入。
表2 发电机配置控制字位含义注2：D3位的“其它保护”指除了过流、过负荷、阻抗保护、负序方向匝间保护以外的发电机保护，如定子接地保护、失磁保护、失步保护、频率异常保护（低频和过频）、起停机保护、误上电保护。
注3：控制字中所有“备用”位均整定为0，此项适用于所有定值控制字的整定。
注4: D15位整定说明, 若D15=1：当退出保护压板时，保护根据控制字的投退进行保护判别，保护动作后，动作行为只发信不跳闸；若D15=0：当退出保护压板时，此保护退出运行，既不发信也不跳闸；该位通常整定为0。
表3 变压器配置控制字位含义双母线接线方式时，D0=0；注2: D2位整定说明,当主变差动低压侧TA与发电机差动机端TA是相同时，D2=0;当为不同组TA时，D2=1; 用在CSC-300G保护时，变压器配置控制字D2位固定整定为0，该位设置为只读；注3: D5位整定说明, 当D4=1配置发变组大差时，需要整定D5选择大差保护与差动保护的高压侧是否为同一组TA；如大差保护与差动保护的高压侧用同一组TA，则D5=1,否则D5=0；注4: D6位整定说明, 当D5=1时，D6位设置无效，如果D5=0，即大差与主变差高压侧TA 不同时，根据大差高压侧TA数来整定，即：大差保护高压侧TA个数为1时，D6=0；大差保护高压侧TA个数为2时，D6=1。
表4 跳闸方式控制字位含义注：用于有跳闸方式切换的场合。
对发电机过流保护、阻抗保护和失磁保护，当上述D0~D7控制字位投入、并且相应的跳闸方式切换压板也投入时，保护出口为“发电机过流跳闸2”、“发电机阻抗跳闸2”、失磁跳闸2（见表1）对应的跳闸矩阵；对主变高压侧复压过流和阻抗保护，当上述D8~D13控制字位投入、并且“变压器后备跳闸”压板投入时，保护出口为“主变短路后备跳闸2”（见表1）对应的跳闸矩阵。

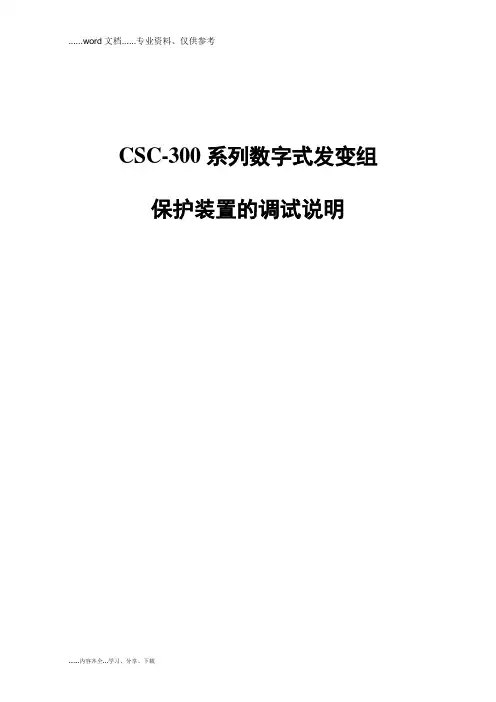

CSC-300系列数字式发变组保护装置的调试说明目录1概述 (1)2试验准备 (1)2.1常用试验方法介绍 (1)2.1.1测试确定动作特性激励量（或特性量）施加的方法 (1)2.1.2模拟各种故障电流的试验方法 (1)2.2保护定值的整定 (1)3发电机保护功能测试 (2)3.1发电机纵差保护测试 (2)3.1.1试验接线 (2)3.1.2主要测试项目 (2)3.2负序方向闭锁纵向零压保护测试 (5)3.2.1试验接线 (5)3.2.2主要测试项目 (5)3.3单元件横差保护测试 (7)3.3.1试验接线 (7)3.3.2主要测试项目 (7)3.4励磁差动保护测试 (8)3.4.1试验接线 (8)3.4.2差动保护测试方法简介 (8)3.4.3励磁机差动主要测试项目 (9)3.4.4励磁变差动主要测试项目 (9)3.5发电机基波零压定子接地保护测试 (12)3.5.1试验接线 (12)3.5.2基波定子接地主要测试项目 (12)3.6发电机三次谐波零压定子接地保护测试 (14)3.6.1试验接线 (14)3.6.2三次谐波定子接地主要测试项目 (14)3.7发电机复压过流保护 (16)3.7.1试验接线 (16)3.7.2复压过流保护主要测试项目 (16)3.8发电机复合过流保护测试 (17)3.9发电机失磁保护测试 (18)3.9.1试验接线 (18)3.9.2主要测试项目 (19)3.10定子过负荷保护测试 (23)3.10.1试验接线 (23)3.10.2定子过负荷保护主要测试项目 (23)3.11负序过负荷保护测试 (24)3.11.1试验接线 (24)3.11.2负序过负荷保护主要测试项目 (24)3.12转子绕组过负荷保护测试 (25)3.12.1试验接线 (25)3.12.2转子过负荷保护主要测试项目 (25)3.13发电机逆功率保护测试 (26)3.13.1试验接线 (26)3.13.2主要测试项目 (26)3.14发电机程跳逆功率保护测试 (28)3.14.1试验接线 (28)3.14.2主要测试项目 (28)3.15.1试验接线 (29)3.15.2主要测试项目 (29)3.16发电机频率异常保护测试 (30)3.16.1试验接线 (30)3.16.2主要测试项目 (30)3.17发电机起停机保护测试 (33)3.17.1试验接线 (33)3.17.2主要测试项目 (33)3.18发电机误上电保护测试 (34)3.18.1试验接线 (34)3.18.2主要测试项目 (34)3.19发电机失步保护测试 (35)3.19.1试验接线 (35)3.19.2主要测试项目 (35)3.20发电机转子一点接地保护测试 (37)3.21发电机转子两点接地保护测试 (39)3.22TV异常测试 (40)4主变保护功能测试 (42)4.1主变差动保护测试 (42)4.1.1试验接线 (42)4.1.2变压器差动主要测试项目 (42)4.2主变阻抗保护测试 (45)4.2.1试验接线 (45)4.2.2主要测试项目 (45)4.3主变复压过流保护测试 (47)4.3.1试验接线 (47)4.3.2主要测试项目 (47)4.4主变零流保护测试 (50)4.4.1试验接线 (50)4.4.2主要测试项目 (50)4.5主变间隙保护测试 (52)4.5.1试验接线 (52)4.5.2主要测试项目 (52)4.6主变启动通风、过负荷测试 (53)4.6.1试验接线 (53)4.6.2主要测试项目 (53)4.7非全相保护测试方案 (54)4.7.1试验接线 (54)4.7.2非全相保护主要测试项目 (54)4.8失灵启动测试方案 (55)4.8.1试验接线 (55)4.8.2失灵启动主要测试项目 (55)4.9断口闪络保护测试方案 (57)4.9.1试验接线 (57)4.9.2断口闪络保护主要测试项目 (57)4.10主变高压侧TV异常判别原理 (58)5高厂变保护功能测试 (59)5.1厂变差动保护测试 (59)5.1.1试验接线 (59)5.1.2主要测试项目 (59)5.2.1试验接线 (62)5.2.2主要测试项目 (62)5.3A分支、B分支速断过流保护测试 (64)5.3.1试验接线 (64)5.3.2主要测试项目 (64)5.4A分支复压过流保护测试 (65)5.4.1试验接线 (65)5.4.2主要测试项目 (65)5.5B分支复压过流保护测试 (66)5.5.1试验接线 (66)5.5.2主要测试项目 (66)5.6低压侧零流保护测试 (67)5.6.1试验接线 (67)5.6.2主要测试项目 (67)5.7低2侧零流保护测试 (68)5.7.1试验接线 (68)5.7.2主要测试项目 (68)5.8厂变过负荷、启动通风保护测试 (69)5.8.1试验接线 (69)5.8.2主要测试项目 (69)5.92#厂变保护保护测试 (69)5.10TV断线测试 (70)6动作报告的格式和典型报告分析 (71)6.1保护动作报告分析 (71)6.1.1报告分类： (71)6.1.2录波打印量的设置 (71)6.1.3报告的调取： (71)6.1.4典型动作报告分析： (71)6.2录波报告分析 (72)6.2.1故障录波 (72)6.2.2故障录波的调取 (72)6.2.3典型录波报告分析 (72)1概述本说明以“CSC-300系列数字式发变组保护装置”（以下简称装置或产品）为测试对象，目的在于提供保护测试的方法指导厂内调试和工程调试，所提供的试验项目并不要求全部试验，可根据现场实际条件选作。
CSC系列数字式微机型保护一、CSC系列数字式微机型保护装置简介北京四方公司的CSC系列数字式微机型保护，整套保护由四块屏组成，分别是GCSF-X1保护管理机柜、GGH300-300G2发变组保护A柜、GGH300-300G2发变组保护B柜、GGF-336GF1发变组保护C柜。
1.GCSF-X1保护管理机柜本柜由一台计算机和一台打印机组成，供检修人员进行保护定值及保护动作信息查询、打印等功能。
正常情况下运行人员禁止使用。
2.GGH300-300G2发变组保护A、B柜发变组保护A、B柜构成机组的第一套和第二套微机保护，每套保护均安装有一台CSC-300型数字式微机保护装置，该装置是基于DSP和MCU合一的32位单片机，一体化设计，构成两套相互冗余的发电机、变压器组的数字式继电保护装置。
2.1 CSC-300型数字式微机保护的结构装置主要由交流插件、CPU插件、开入插件、跳闸插件、信号插件、管理插件、电源插件和人机接口组件构成。
2.1.1交流插件：包括电压变换器（相电压、线电压、零序电压）和电流变换器（相电流）两部分。
2.1.2保护CPU插件：两块CPU插件（CPU插件1～CPU插件2）是装置的核心插件，其软硬件完全相同，完成所有保护（除转子一点接地保护外）功能、A/D变换、装置自检等。
另有两路硬件测频电路供过激磁保护和频率异常保护用；CPU插件3完成转子一点接地保护功能。
2.1.3管理通信插件：负责装置的管理和通信，其功能为：a）接收和储存CPU板的事故和事件报告，并输出打印；b）输出报告至液晶显示和通过面板键盘操作装置；c）连接面板上的标准RS-232串口与外接PC机通信，完成后台机测试的功能。
2.1.4开入插件：主要接入辅助触点的开入量和保护投切的硬压板。
2.1.5跳闸插件：提供15路保护跳闸输出的动合触点和1路动断触点。
2.1.6信号插件：每块信号插件能提供两组（第一组为9路，第二组为4路）保持或瞬动信号触点。
CSC-300系列数字式发变组保护装置调试说明编制：校核：审定：版本号：V1.00文件代号：0SF.190.006出版日期：2006.8.18目录1概述 (1)2试验准备 (1)2.1常用试验方法介绍 (2)2.1.1 测试确定动作特性激励量（或特性量）施加的方法 (2)2.1.2 模拟各种故障电流的试验方法 (2)2.2保护定值的整定 (3)3发电机保护功能测试 (4)3.1发电机纵差保护测试 (4)3.1.1 试验接线 (4)3.1.2 主要测试项目 (4)3.2负序方向闭锁纵向零压保护测试 (11)3.2.1 试验接线 (11)3.2.2 主要测试项目 (12)3.3单元件横差保护测试 (17)3.3.1 试验接线 (17)3.3.2 主要测试项目 (17)3.4励磁差动保护测试 (19)3.4.1 试验接线 (19)3.4.2 差动保护测试方法简介 (20)3.4.3 励磁机差动主要测试项目 (22)3.4.4 励磁变差动主要测试项目 (22)3.5发电机基波零压定子接地保护测试 (31)3.5.1 试验接线 (31)3.5.2 基波定子接地主要测试项目 (31)3.6发电机三次谐波零压定子接地保护测试 (34)3.6.1 试验接线 (34)3.6.2 三次谐波定子接地主要测试项目 (35)3.7发电机复压过流保护 (40)3.7.1 试验接线 (40)3.7.2 复压过流保护主要测试项目 (40)3.9发电机失磁保护测试 (46)3.9.1 试验接线 (46)3.9.2 主要测试项目 (48)3.10定子过负荷保护测试 (58)3.10.1 试验接线 (58)3.10.2 定子过负荷保护主要测试项目 (58)3.11负序过负荷保护测试 (61)3.11.1 试验接线 (61)3.11.2 负序过负荷保护主要测试项目 (61)3.12转子绕组过负荷保护测试 (63)3.12.1 试验接线 (63)3.12.2 转子过负荷保护主要测试项目 (64)3.13发电机逆功率保护测试 (67)3.13.1 试验接线 (67)3.13.2 主要测试项目 (68)3.14.1 试验接线 (71)3.14.2 主要测试项目 (72)3.15发电机过激磁保护测试 (74)3.15.1 试验接线 (74)3.15.2 主要测试项目 (74)3.16发电机频率异常保护测试 (77)3.16.1 试验接线 (77)3.16.2 主要测试项目 (77)3.17发电机起停机保护测试 (82)3.17.1 试验接线 (82)3.17.2 主要测试项目 (83)3.18发电机误上电保护测试 (85)3.18.1 试验接线 (85)3.18.2 主要测试项目 (85)3.19发电机失步保护测试 (87)3.19.2 主要测试项目 (88)3.20发电机转子一点接地保护测试 (91)3.21发电机转子两点接地保护测试 (95)3.22TV异常测试 (97)4主变保护功能测试 (101)4.1主变差动保护测试 (101)4.1.1 试验接线 (101)4.1.2 变压器差动主要测试项目 (102)4.2主变阻抗保护测试 (111)4.2.1 试验接线 (111)4.2.2 主要测试项目 (111)4.3主变复压过流保护测试 (115)4.3.1 试验接线 (115)4.3.2 主要测试项目 (116)4.4主变零流保护测试 (122)4.4.2 主要测试项目 (122)4.5主变间隙保护测试 (127)4.5.1 试验接线 (127)4.5.2 主要测试项目 (128)4.6主变启动通风、过负荷测试 (130)4.6.1 试验接线 (130)4.6.2 主要测试项目 (130)4.7非全相保护测试方案 (132)4.7.1 试验接线 (132)4.7.2 非全相保护主要测试项目 (132)4.8失灵启动测试方案 (135)4.8.1 试验接线 (135)4.8.2 失灵启动主要测试项目 (136)4.9断口闪络保护测试方案 (140)4.9.1 试验接线 (140)4.9.2 断口闪络保护主要测试项目 (140)4.10主变高压侧TV异常判别原理 (143)5高厂变保护功能测试 (145)5.1厂变差动保护测试 (145)5.1.1 试验接线 (145)5.1.2 主要测试项目 (146)5.2厂变高压侧复压过流保护测试 (153)5.2.1 试验接线 (153)5.2.2 主要测试项目 (154)5.3A分支、B分支速断过流保护测试 (158)5.3.1 试验接线 (158)5.3.2 主要测试项目 (158)5.4A分支复压过流保护测试 (161)5.4.1 试验接线 (161)5.4.2 主要测试项目 (161)5.5B分支复压过流保护测试 (164)5.5.1 试验接线 (164)5.5.2 主要测试项目 (164)5.6低压侧零流保护测试 (167)5.6.1 试验接线 (167)5.6.2 主要测试项目 (167)5.7低2侧零流保护测试 (169)5.7.1 试验接线 (169)5.7.2 主要测试项目 (170)5.8厂变过负荷、启动通风保护测试 (172)5.8.1 试验接线 (172)5.8.2 主要测试项目 (172)5.92#厂变保护保护测试 (173)5.10TV断线测试 (174)6动作报告的格式和典型报告分析 (177)6.1保护动作报告分析 (177)6.1.1 报告分类： (177)6.1.2 录波打印量的设置 (177)6.1.3 报告的调取： (178)6.1.4 典型动作报告分析： (178)6.2录波报告分析 (178)6.2.1 故障录波 (178)6.2.2 故障录波的调取 (179)6.2.3 典型录波报告分析 (179)1概述本说明以“CSC-300系列数字式发变组保护装置”（以下简称装置或产品）为测试对象，目的在于提供保护测试的方法指导厂内调试和工程调试，所提供的试验项目并不要求全部试验，可根据现场实际条件选作。
