手机万能七彩充电器的原理及制作

手机万能充电器原理图及分析一、手机万能充电器是一个小型的开关电源，电路结构简单，外围元件较少。

但是一旦发生故障，有些人束手无策，因为没有电路图。

现在我将电路图传上，和大家一起分享。

有问题可以向我提问。

希望和大家共同进步！二、超力通电路图（原图）三、我修改过的图纸（我认为原图可能有错误）四、超力通电路原理该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能。

在150～250Ｖ、40ｍＡ的交流市电输入时，可输出300±50ｍＡ的直流电流。

该充电器采用了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区别。

PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。

由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。

当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。

开关管的截止时间取决于负载电流的大小。

开关管的导通／截止由电平开关从输出电压取样进行控制。

因此这种电源也称非周期性开关电源。

220Ｖ市电经VD1～VD4桥式整流后在V2的集电极上形成一个300Ｖ左右的直流电压。

由V2和开关变压器组成间歇振荡器。

开机后，300Ｖ直流电压经过变压器初级加到V2的集电极，同时该电压还经启动电阻R2为Ｖ２的基极提供一个偏置电压。

由于正反馈作用，V2 Ic 迅速上升而饱和，在Ｖ２进入截止期间，开关变压器次级绕组产生的感应电压使ＶＤ７导通，向负载输出一个９Ｖ左右的直流电压。

开关变压器的反馈绕组产生的感应脉冲经ＶＤ５整流、Ｃ１滤波后产生一个与振荡脉冲个数呈正比的直流电压。

摘要在现实生活里，手机万能充电器已经成为人们的一个生活必须品。

随着计算机技术和网络技术取得了突破性的成就，模具设计越来越多地使用CAD/CAM技术。

在产品生产之前，使用这些新技术来进行模具的设计和改善，是现代设计必然趋势。

本设计主要是为让读者们能够清楚地了解到塑料注射模的设计过程，能够对模具设计过程中所使用的各种基本工具，例如UG，AUTOCAD等等，具有一个基本的了解，并且能够熟悉地运用这些软件来进行注射模的设计。

该设计主要是针对手机万能充电器前后盖的模具设计过程。

由于塑件的外形轮廓及内部结构较为复杂，因此在该设计中采用一模一腔，以便于保证精度此次设计主要应用UG4.0来进行充电器塑料模具前后盖的零件设计和模具设计，最后使用AUTOCAD 2006来对装配图和零件图进行一定的完善。

该模具结构设计紧凑合理，开合模顺畅，便于加工装配。

关键词：手机万能充电器，模具设计，注射，UGAbstractIn real life, universal mobile phone charger has become a necessity for life. With the development of computer technology and network technology has made breakthrough achievements, mold design and the increasing use ofCAD/CAM technology. In the production, the use of these new techniques to mold design and improvement, is the inevitable trend of modern design.This design is mainly to let readers can clearly understand the plastic injection mold design process, the mold design process used in the basic tools, such as UG, AUTOCAD and so on, have a basic understanding of, and be familiar with the use of these software in injection mold design.The design is mainly directed against the universal mobile phone charger cover mold design process. Due to the shape of plastic parts contour and theinternal structure is complex, so the design using a model of a cavity, in order to ensure the accuracy of全套图纸QQ:360702501This design mainly used UG4.0 to charger plastic mold cover parts design and die design, finally using AUTOCAD 2006for assembly drawing and parts drawing a perfect.The die structure is compact and reasonable design, mold opening and closing is smooth, easy processing and assembly.【Key words】：Universal mobile phone charger; Mold design; Injection mold;UG.1 前言1.1 设计目的与意义随着我国制造业的迅速发展，一些新兴产业业取得了长足的进步。

九孔转七孔充电转接头的原理九孔转七孔充电转接头，这听起来像是某种神秘的科技产物，实际上它的原理其实挺简单的。

想象一下，早上你一睁眼，手机电量几乎为零，赶紧冲到充电器那边，结果发现充电头不见了，唉，简直是“天降横祸”。

可别担心，九孔转七孔的充电转接头就像是那位总能解决你燃眉之急的朋友，它能把你的烦恼一一化解。

说到这个转接头，大家可能会想，哎，它到底是怎么把九个孔变成七个孔的呢？这就像一个聪明的魔术师，用巧妙的方式把复杂的事情变简单。

你看，九孔的设计原本是为了适应多种设备，很多时候，设备的接口五花八门，真是让人眼花缭乱。

转接头就像一把钥匙，能把这些不同的“门”打开，轻松充电，真是太方便了。

你是不是也觉得，转接头就像是生活中的调和剂，能把各种各样的需求融合在一起？想象一下，朋友聚会时，大家都在争抢一个充电插座，结果你拿出这个转接头，瞬间变身聚会的“英雄”。

每个人都可以愉快地充电，简直就是“万众瞩目”的焦点。

这样一来，岂不是让人觉得，生活中的小工具也能带来大大的乐趣？转接头的设计其实也是经过不少的“深思熟虑”的。

它的每个孔都有它的用途，像是“量体裁衣”一样，确保能够适应各种设备。

就像你穿衣服，选对了尺码，才能穿得舒适，反之就尴尬了。

这个转接头就像那位老道的搭配师，能让各种设备的充电变得毫无压力，轻松应对。

再说了，这种转接头的体积也相当迷你，随身携带根本不成问题。

很多时候出门在外，包包里塞满了东西，根本没办法再塞进一个笨重的充电器。

可这小小的转接头，简直就像是“身怀绝技”的忍者，轻巧又实用。

放进口袋里，随时都能拿出来，帮你解决充电难题，真是个“救星”。

还有就是，转接头的价格也很亲民，绝对不会让你心疼得要命。

如今，科技产品的价格动辄上千，真是让人望而却步。

可这个转接头，价格小得惊人，完全可以说是“物美价廉”的典范。

大家都知道，能在生活中找到性价比高的东西，简直就是“捡到宝”了。

不过，大家也要记得，虽然这个转接头很方便，但还是要好好照顾自己的设备。

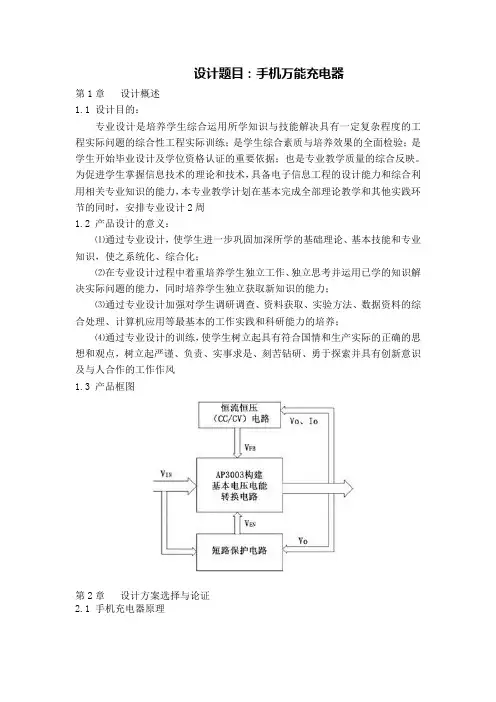

设计题目：手机万能充电器第1章设计概述1.1 设计目的：专业设计是培养学生综合运用所学知识与技能解决具有一定复杂程度的工程实际问题的综合性工程实际训练；是学生综合素质与培养效果的全面检验；是学生开始毕业设计及学位资格认证的重要依据；也是专业教学质量的综合反映。

为促进学生掌握信息技术的理论和技术，具备电子信息工程的设计能力和综合利用相关专业知识的能力，本专业教学计划在基本完成全部理论教学和其他实践环节的同时，安排专业设计2周1.2 产品设计的意义：⑪通过专业设计，使学生进一步巩固加深所学的基础理论、基本技能和专业知识，使之系统化、综合化；⑫在专业设计过程中着重培养学生独立工作、独立思考并运用已学的知识解决实际问题的能力，同时培养学生独立获取新知识的能力；⑬通过专业设计加强对学生调研调查、资料获取、实验方法、数据资料的综合处理、计算机应用等最基本的工作实践和科研能力的培养；⑭通过专业设计的训练，使学生树立起具有符合国情和生产实际的正确的思想和观点，树立起严谨、负责、实事求是、刻苦钻研、勇于探索并具有创新意识及与人合作的工作作风1.3 产品框图第2章设计方案选择与论证2.1 手机充电器原理所有手机充电器其实都是由一个稳定电源（主要是稳压电源、提供稳定工作电压和足够的电流）加上必要的恒流、限压、限时等控制电路构成。

原装充电器（指线充）上所标注的输出参数：比如输出4.4V/1A、输出5.9V/400mA……就是指内部稳压电源的相关参数。

明白了这个道理，你很会知道一个（品质好的）手机充电器很容易改成一个质量优良的稳压电源！比如输出4.4V可以给4.5V的设备用，5.9V的可以给6V的设备用……手机常用锂离子（lion）电池的充电器采用的是恒流限压充电制，充电电流一般采用C2左右----即采用两小时充电率，比如500mah电池采用25 0ma充电大约两小时达到4。

2V后再恒压充电。

lion电池并不适合采用NIMH电池高级快速充电器所用的-DV/DT检测快速充电方式，因为lion电池对充电电流有严格的限制.锂离子（Li+）非常活泼，大电流充电很容易产生危险。

手机电池简易万能充电器的原理与制作目前市场上面充斥着形形色色、各式各样的手机电池万能充电器，这里暂且不讨论这些万能充电器的充电效果如何，以及是否有损电池寿命等问题，因为事实上，有相当一部分人在使用这类万能充电器为手机电池充电.这些充电器虽然电路简单、成本低廉，但其内部大都采用了一个小型的开关电源电路,对于初学者而言，若能亲自动手组装一个手机万能充，并绘制其电路、剖析其原理，不失为入门学习开关电源原理的一个好途径。

这里介绍两款廉价、简易的手机电池万能充电器，该类充电器在市面上随处可见，价钱从4元到10几元不等，可以联系相关小厂购买电路散件套件,价格也仅为4—6元，如图1所示。

一． 跑马灯指示型万能充图2为该款跑马灯指示型万能充电路原理图,本电路完全根据实物绘制整理。

图2 跑马灯指示型万能充（一） 电路组成 从原理图中可知，该万能充实质就是一个小型开关电源电路，整个电路大致可分图1 廉价的手机万能充电器为以下几个部分：输入整流滤波电路、开关振荡电路、过压保护电路、次级整流滤波电路、稳压输出电路、自动识别极性及充电电路、跑马灯充电指示电路等。

（二）电路基本工作原理当充电器插到交流电源上后，220V交流电压经D1半波整流、C1滤波，得到约300V左右的直流电压。

由 Q1、T1、R1、R3、R4、R5、C2等元件组成的开关振荡电路将直流转换为高频交流，振荡过程如下：通电瞬间，+300V电压通过启动电阻R1为开关管Q1提供从无到有增大的基极电流I B，Q1集电极也随之产生从无到有增大的集电极电流I C,该电流流经开关变压器T1的1—2绕组，产生上正下负的自感应电动势，同时在T1的正反馈绕组3-4中也感应出上正下负的互感电动势，该电动势经R3、C2等反馈到Q1的基极，使I B进一步增大,这是一个强烈的正反馈过程：I I B↑在这个正反馈的作用下，Q1迅速进入饱和状态，变压器T1储存磁场能量。

此后正反馈绕组不断的对电容C2充电，极性为上负下正,从而使Q1基极电压不断下降,最后使Q1退出饱和状态，T1 1—2绕组的电流呈减小趋势,T1各绕组的感应电动势全部翻转，此时T1 3—4绕组的感应电动势极性为上负下正，该电动势反馈到Q1的基极后，使IB进一步减小，如此循环，进入另一个强烈正反馈过程，使Q1迅速截止.随后C2在自身放电及+300V对它的反向充电的作用下，又使Q1基极电压回升，进入下一轮循环，从而产生周期性的振荡，使Q1工作在不断的开、关状态下。

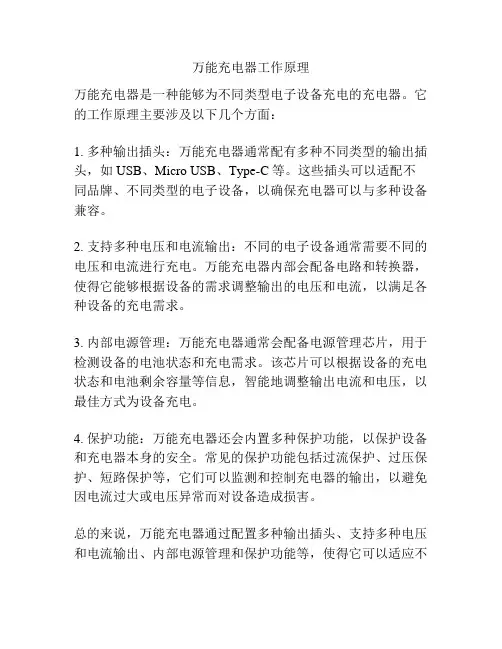

万能充电器工作原理
万能充电器是一种能够为不同类型电子设备充电的充电器。

它的工作原理主要涉及以下几个方面：
1. 多种输出插头：万能充电器通常配有多种不同类型的输出插头，如USB、Micro USB、Type-C等。

这些插头可以适配不同品牌、不同类型的电子设备，以确保充电器可以与多种设备兼容。

2. 支持多种电压和电流输出：不同的电子设备通常需要不同的电压和电流进行充电。

万能充电器内部会配备电路和转换器，使得它能够根据设备的需求调整输出的电压和电流，以满足各种设备的充电需求。

3. 内部电源管理：万能充电器通常会配备电源管理芯片，用于检测设备的电池状态和充电需求。

该芯片可以根据设备的充电状态和电池剩余容量等信息，智能地调整输出电流和电压，以最佳方式为设备充电。

4. 保护功能：万能充电器还会内置多种保护功能，以保护设备和充电器本身的安全。

常见的保护功能包括过流保护、过压保护、短路保护等，它们可以监测和控制充电器的输出，以避免因电流过大或电压异常而对设备造成损害。

总的来说，万能充电器通过配置多种输出插头、支持多种电压和电流输出、内部电源管理和保护功能等，使得它可以适应不
同类型和品牌的电子设备的充电需求。

这使得用户可以只携带一个充电器，即可为多种设备提供充电服务。

-+懒惰是很奇怪的东西，它使你以为那是安逸，是休息，是福气；但实际上它所给你的是无聊，是倦怠，是消沉;它剥夺你对前途的希望，割断你和别人之间的友情，使你心胸日渐狭窄，对人生也越来越怀疑。

—罗兰手机万能充电器电路原理与维修文章来源：网络由于各型号手机所附带的充电器插口不同，以造成各手机充电器之间不能通用。

当用户手机充电器损坏或丢失后，无法修复或购不到同型号充电器，使手机无法使用。

万能充电器厂家看到这样的商机，就开发生产出手机万能充电器，该充电器由于其体积小、携带方便，操作简单，价格便宜，适合机型多，深受用户的欢迎。

下面以深圳亚力通实业有限公司生产的四海通S538型万能充电器为例，介绍其工作原理和维修方法。

该充电器在市场上占有率较高，又没有随机附带电路图，给维修带来一定的难度，本文根据实物测绘出其工作原理图，见附图，供维修时参考。

四海通S538型万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。

面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。

一、工作原理该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4．2V、输出电流在150mA～180mA。

在充电之前，先接上待充电池，看充电器面板上的测试指示灯是否亮?若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键)才行。

具体电路原理如下。

1．振荡电路该电路主要由三极管VT2及开关变压器T1等组成。

接通电源后，交流220V 经二极管VD2半波整流，形成100V左右的直流电压。

该电压经开关变压器T 的卜1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。

万能充电器加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!万能充电器加工工艺流程：1. 原材料切削。

2. 零件冲压。

3. 零件成型。

手机万能充电器电路原理与维修一、手机万能充电器电路原理1.AC-DC变换器：手机万能充电器的输入是交流电，而手机需要的是直流电来进行充电。

因此，充电器需要内置一个AC-DC变换器将交流电转换为直流电。

AC-DC变换器的核心是变压器，通过变压器的转换，将输入电流转换为适合手机充电的直流电压。

2.电源管理芯片：电源管理芯片是手机万能充电器的重要组成部分。

它通过控制电流和电压的大小，使得充电器可以提供适合不同手机充电的电源输出。

电源管理芯片还可以对充电状态进行监控，并保证充电器的稳定性和安全性。

B输出接口：手机万能充电器通常使用USB输出接口，以便与各种手机进行连接。

USB接口可以提供稳定的电力输出，并且具有较强的兼容性，适用于多种手机充电。

二、手机万能充电器的维修方法1.充电器不工作或接触不良：首先，检查充电器是否与电源插座连接良好。

如果电源插座正常，那么可以使用万用表测量充电器的输出电压，看看是否正常。

如果输出电压异常，可能是电源管理芯片损坏，需要更换电源管理芯片。

2.充电器输出电压波动：如果充电器输出电压存在波动，可能是AC-DC变换器的问题。

可以使用电子万用表测量变压器输出端的电压波动情况，如果存在异常，可能是变压器损坏，需要更换变压器。

3.充电器过热：充电器过热可能是因为电源管理芯片负荷过重或者充电器散热不良。

可以检查电源管理芯片的负荷情况，如果过载，可能需要更换功率较大的芯片。

另外，可以在充电器上加装散热片或风扇来增加散热效果。

4.充电器无法适应多品牌手机：有些手机品牌的充电器对电流和电压的要求可能有所不同。

如果手机万能充电器无法适应多品牌手机，可以更换电源管理芯片，选择支持多种输出电压和电流的芯片。

手机万能充电器由于各型号手机所附带的充电器插口不同，以造成各手机充电器之间不能通用。

当用户手机充电器损坏或丢失后，无法修复或购不到同型号充电器，使手机无法使用。

万能充电器厂家看到这样的商机，就开发生产出手机万能充电器，该充电器由于其体积小、携带方便，操作简单，价格便宜，适合机型多，深受用户的欢迎。

下面以深圳亚力通实业有限公司生产的四海通S538型万能充电器为例，介绍其工作原理和维修方法。

该充电器在市场上占有率较高，又没有随机附带电路图，给维修带来一定的难度，本文根据实物测绘出其工作原理图，见附图，供维修时参考。

四海通S538型万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。

面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。

一、工作原理该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4．2V、输出电流在150mA～180mA。

在充电之前，先接上待充电池，看充电器面板上的测试指示灯TEST是否亮。

若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键)才行。

具体电路原理如下。

1．振荡电路该电路主要由三极管VT2及开关变压器T1等组成。

接通电源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。

该电压经开关变压器T 1-1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。

此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T1-1初级绕组中有电流通过。

由于正反馈作用，在变压器T 1-2绕组感应的电压通过反馈电阻R1和电容C1加到VT2的b极，使三极管VT2的b极导通电流加大，迅速进人饱和区。

制作万能充实训报告第一篇：制作万能充实训报告电子电路的安装与焊接技术电子电路的安装与焊接技术在电子工程技术中占有重要位置。

任何一个电子产品都是由设计—焊接—组装—调试形成的。

而焊接是保证电子产品质量的最基本环节，安装则是保证电子产品正常工作的必要条件。

1.1电子元器件的安装1.1.1 电阻的安装电阻应该与电路板平行的被插在板上，电阻应该安装在焊盘两孔中间位置上。

如果板上插元件的焊盘两孔之间距离比电阻体的长短短，电阻可竖起来安装，如果会出现有可能短路的情况就必须套管。

功率在2w以上的电阻在插装时不得平贴于电路板安装，要有一定距离，以防大功率电阻发出的热量烧坏线路板上的线路。

1.1.2 电容的安装电解电容的外壳上有极性标志，是有极性的，插入时极性方向必须与电路板上所标明的丝印方向一致。

有极性的电容，在它们的元件体己经标明它们插入电路板时应插入的极性，一般是用“+”标明正极。

也有用圆点、细的一端、有缺口的一端、长的管脚的一端表示正极。

还有一些是标明负极的。

电路板上电解电容正极管脚的孔标有“+”号或圆点。

插放电解电容时应注意极性。

所有径向管脚的电容插入后，管脚根部与电路板之间的距离越小越好。

当电容管脚加上绝缘保护层时，绝缘保护层不可插入孔中。

如果电路板上的孔不如元件体宽时，管脚应加套管。

如果电路板上的两孔距离过宽时，也应加套管。

1.1.3 二极管的安装二极管是育极性的元器件，作业时要看清电路板丝印中的极性标示，标明二极管的极性，不能将二极管插反了，否则将影响二极管功能，严重时还可能引起自身或其他零件的烧毁。

安装轴向引线二极管时，保证元件主体应在两孔中间。

1.1.4 三极管的安装三极管有三个脚，安装要注意电路板上三极管丝印的方向，三极管接法必须正确，否则，三极管就不能发挥出应该发挥的功能。

三极管的发射极在插入电路板时必须插在附近有一点记号的孔上或者按丝印位置插入。

插塑封三极管时，元件体上的平面必须与电路板上丝印所标示的平边对应插入。

/huian333/blog/item/7beb8f620ef49ddae7113a96.html手机万能充电器电路原理2008-12-25 06:03由于各型号手机所附带的充电器插口不同，以造成各手机充电器之间不能通用。

当用户手机充电器损坏或丢失后，无法修复或购不到同型号充电器，使手机无法使用。

万能充电器厂家看到这样的商机，就开发生产出手机万能充电器，该充电器由于其体积小、携带方便，操作简单，价格便宜，适合机型多，深受用户的欢迎。

下面以深圳亚力通实业有限公司生产的四海通S538型万能充电器为例，介绍其工作原理和维修方法。

该充电器在市场上占有率较高，又没有随机附带电路图，给维修带来一定的难度，本文根据实物测绘出其工作原理图，见附图，供维修时参考。

四海通S538型万能充电器在外观设计上比较独特，面板上采用透明塑料制作的半椭圆形夹子，透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。

面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯，用户根据需要可以调节充电器电极距离和输出电压极性，并通过状态指示灯可方便看出电池的充电情况。

一、工作原理该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成，其输入电压AC220V、50／60Hz、40mA，输出电压DC4．2V、输出电流在150mA～180mA。

在充电之前，先接上待充电池，看充电器面板上的测试指示灯是否亮?若亮，表示极性正确，可以接通电源充电；否则，说明电池的极性和充电器输出电压的极性是相反的，这时需要按一下极性转换开关AN1(测试键)才行。

具体电路原理如下。

1．振荡电路该电路主要由三极管VT2及开关变压器T1等组成。

接通电源后，交流220V经二极管VD2半波整流，形成100V左右的直流电压。

该电压经开关变压器T的卜1初级绕组加到了三极管VT2的c极，同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压，使VT2导通。

此时，三极管VT2和开关变压器T1组成的间歇振荡电路开始工作，开关变压器T的1-1初级绕组中有电流通过。

手机万能七彩充电器的制作手机万能七彩充电器适合充容量为250～3000mA锂离子、镍氢电池；充电时。

七彩灯闪烁，指示灯的颜色依次变化，发出绚丽多彩的七彩光芒，饱和后熄灭。

内设自动识别线路，可自动识别电池极性；输出电压为标准4 2V，能自动调整输出电流，使电池达到最佳充电状态，可保护电池，延长电池的使用寿命，是移动电话的理想伴侣。

本套件采用分离元气件的开关电源电路，适合学校教学。

具有制作成功率高、电路可靠、体积小、重量轻、效率高等优点。

适合电子爱好者安装使用。

主要技术参数是输入：AC220V50／60Hz。

卡针处输出：DC 4～4．2V，200±80mA；USB 接口处输出：DC 9～10V，180±80mA。

建议在老师指导下制作，确保用电安全。

一、电路工作原理l1．开关电源开关电源是一种利用开关功率器件并通过功率变换技术而制成的直流稳压电源，对电网电压及频率的变化适应性强。

本套件利用间歇振荡电路组成的开关电源，也是目前广泛使用的基本电源之一。

当接入电源后，通过整流二极管VD1、R1给开关管Q1提供启动电流，使Q1开始导通，其集电极电流Ic在L1中线性增长，在L2中感应出使Q1基极为正，发射极为负的正反馈电压，使Q1很快饱和。

与此同时，感应电压给C1充电，随着Cl充电电压的增高，Q1基极电位逐渐变低，致使Q1退出饱和区，Ic开始减小，在L2中感应出使Q1基极为负、发射极为正的电压，使Q1迅速截止，这时二极管VD1导通，高频变压器T初级绕组中的储能释放给负载。

在VT1截止时，L2中没有感应电压，直流供电输人电压又经R1给C1反向充电，逐渐提高Q1基极电位，使其重新导通，再次翻转达到饱和状态，电路就这样重复振荡下去。

这里就像单端反激式开关电源那样，由变压器T的次级绕组向负载输出所需要的电压。

在C4的两端获得9V的直流电，供充电电路工作。

2．充电电路Q2与CH (七彩发光二极管)组成充电指示电路。

手机电池简易万能充电器目前市场上面充斥着形形色色、各式各样的手机电池万能充电器，这些充电器电路简单、成本低廉，其内部大都采用了一个小型的开关电源电路，这里介绍简易的手机电池万能充电器，（一）电路组成该万能充实质为小型开关电源电路，可分为：输入整流滤波电路、开关振荡电路、过压保护电路、次级整流滤波电路、稳压输出电路、自动识别极性及充电电路、跑马灯充电指示电路等。

（二）电路基本工作原理当充电器插到交流电源上后，220V交流电压经D1半波整流、C1滤波，得到约300V左右的直流电压。

由Q1、T1、R1、R3、R4、R5、C2等元件组成的开关振荡电路将直流转换为高频交流，振荡过程如下：通电瞬间，电压通过启动R1为开关管Q1提供从无到有增大的基极电流I B，Q1集电极产生从无到有增大的集电极电流I C，电流流经T1的1-2绕组，产生上正下负的自感应电动势，同时T1的正反馈绕组3-4中感应出上正下负的互感电动势，经R3、C2等反馈到Q1的基极，使I B增大，这是一个强烈的正反馈过程：↑→I C↑→T1（I此作用下，Q1进入饱和状态，T1储存磁场能量。

正反馈绕组不断对C2充电，极性上负下正，使Q1基极电压下降，后Q1退出饱和状态，T1 1-2绕组电流减小，T1感应电动势全部翻转，T1 3-4绕组的感应电动势极性上负下正，反馈到Q1的基极后，IB再减小，如此循环，进入另一个正反馈过程，Q1迅速截止。

C2在自身放电及+300V对它的反向充电的作用下，使Q1基极电压回升，进入下一轮循环，产生周期性的振荡，使Q1工作在不断的开、关状态下。

在Q1截止期间，T1次级绕组（5-6绕组）感应电动势的极性为上正下负，此时D3导通，该电动势对电容C4充电，在C4上得到约10V（带负载时约7.6V）左右的直流电压，向负载供电。

在T1正反馈绕组外还设有由D2、C3、Z1组成的过压保护电路，当220V电源电压异常升高导致输出电压也升高时，过压保护电路中的稳压二极管Z1将反向击穿导通，使开关管停振，输出端无电压，起到保护作用。
