(完整版)风速仪风向标原理

三种风速测量仪介绍及其工作原理三种风速测量仪介绍及其工作原理1、热式风速仪将流速信号转变为电信号的一种测速仪器，也可测量流体温度或密度。

其原理是，将一根通电加热的细金属丝（称热线）置于气流中，热线在气流中的散热量与流速有关，而散热量导致热线温度变化而引起电阻变化，流速信号即转变成电信号。

它有两种工作模式：①恒流式。

通过热线的电流保持不变，温度变化时，热线电阻改变，因而两端电压变化，由此测量流速。

①恒温式。

热线的温度保持不变，如保持150①，根据所需施加的电流可度量流速。

恒温式比恒流式应用更广泛。

热线长度一般在0.5～2毫米范围，直径在1～10微米范围，材料为铂、钨或铂铑合金等。

若以一片很薄(厚度小于0.1微米)的金属膜代替金属丝，即为热膜风速仪，功能与热丝相似，但多用于测量液体流速。

热线除普通的单线式外，还可以是组合的双线式或三线式，用以测量各个方向的速度分量。

从热线输出的电信号，经放大、补偿和数字化后输入计算机，可提高测量精度，自动完成数据后处理过程，扩大测速功能，如同时完成瞬时值和时均值、合速度和分速度、湍流度和其他湍流参数的测量。

热线风速仪[1]与皮托管相比，具有探头体积小，对流场干扰小；响应快，能测量非定常流速；能测量很低速（如低达0.3米／秒)等优点。

当在湍流中使用热敏式探头时，来自各个方向的气流同时冲击热元件，从而会影响到测量结果的准确性。

在湍流中测量时，热敏式风速仪流速传感器的示值往往高于转轮式探头。

以上现象可以在管道测量过程中观察到。

根据管理管道紊流的不同设计，甚至在低速时也会出现。

因此，风速仪测量过程应在管道的直线部分进行。

直线部分的起点应至少在测量点前10×D（D=管道直径，单位为CM）外；终点至少在测量点后4×D处。

流体截面不得有任何遮挡（棱角，重悬，物等）。

2、叶轮风速仪风速计的叶轮式探头的工作原理是基于把转动转换成电信号，先经过一个临近感应开头，对叶轮的转动进行“计数” 并产生一个脉冲系列，再经检测仪转换处理，即可得到转速值。

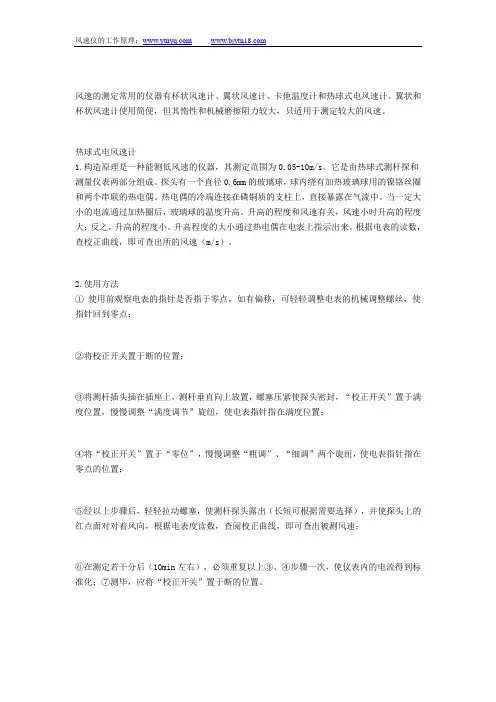

风速的测定常用的仪器有杯状风速计、翼状风速计、卡他温度计和热球式电风速计。

翼状和杯状风速计使用简便，但其惰性和机械磨擦阻力较大，只适用于测定较大的风速。

热球式电风速计1.构造原理是一种能测低风速的仪器，其测定范围为0.05-10m/s。

它是由热球式测杆探和测量仪表两部分组成。

探头有一个直径0.6mm的玻璃球，球内绕有加热玻璃球用的镍铬丝圈和两个串联的热电偶。

热电偶的冷端连接在磷铜质的支柱上，直接暴露在气流中。

当一定大小的电流通过加热圈后，玻璃球的温度升高。

升高的程度和风速有关，风速小时升高的程度大；反之，升高的程度小。

升高程度的大小通过热电偶在电表上指示出来。

根据电表的读数，查校正曲线，即可查出所的风速（m/s）。

2.使用方法① 使用前观察电表的指针是否指于零点，如有偏移，可轻轻调整电表的机械调整螺丝，使指针回到零点；②将校正开关置于断的位置；③将测杆插头插在插座上，测杆垂直向上放置，螺塞压紧使探头密封，“校正开关”置于满度位置，慢慢调整“满度调节”旋纽，使电表指针指在满度位置；④将“校正开关”置于“零位”，慢慢调整“粗调”、“细调”两个旋纽，使电表指针指在零点的位置；⑤经以上步骤后，轻轻拉动螺塞，使测杆探头露出（长短可根据需要选择），并使探头上的红点面对对着风向，根据电表度读数，查阅校正曲线，即可查出被测风速；⑥在测定若干分后（10min左右），必须重复以上③、④步骤一次，使仪表内的电流得到标准化；⑦测毕，应将“校正开关”置于断的位置。

3.注意事项①本仪器为一较精密的仪器，严防碰撞振动，不可在含尘量过多或有腐蚀性的场所使用。

②仪器内装有4节电池，分为两组一组是三节串联的，一组是单节的。

在调整“满度调节”旋纽时，如果电表不能达到满刻度，说明单节电池已耗竭；在调整“粗调”、“细调”旋纽时，如果电表电表指针不能回到零点，说明三节电池已耗竭；更换电池时将仪器底部的小门打开，按正确的方向接上。

③仪器维修后，必须重新校正。

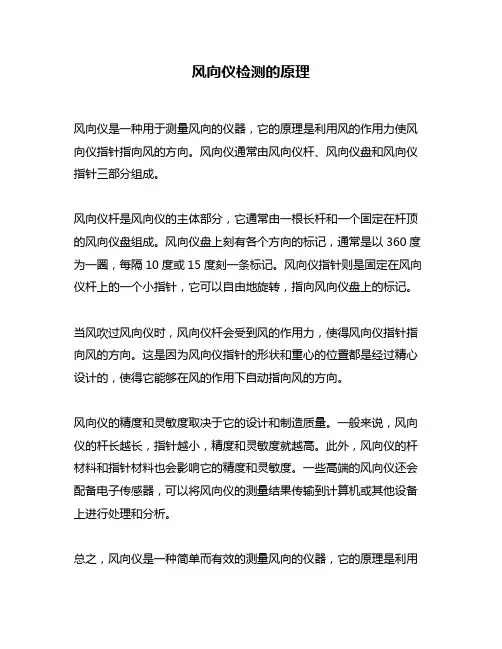

风向仪检测的原理
风向仪是一种用于测量风向的仪器，它的原理是利用风的作用力使风向仪指针指向风的方向。

风向仪通常由风向仪杆、风向仪盘和风向仪指针三部分组成。

风向仪杆是风向仪的主体部分，它通常由一根长杆和一个固定在杆顶的风向仪盘组成。

风向仪盘上刻有各个方向的标记，通常是以360度为一圈，每隔10度或15度刻一条标记。

风向仪指针则是固定在风向仪杆上的一个小指针，它可以自由地旋转，指向风向仪盘上的标记。

当风吹过风向仪时，风向仪杆会受到风的作用力，使得风向仪指针指向风的方向。

这是因为风向仪指针的形状和重心的位置都是经过精心设计的，使得它能够在风的作用下自动指向风的方向。

风向仪的精度和灵敏度取决于它的设计和制造质量。

一般来说，风向仪的杆长越长，指针越小，精度和灵敏度就越高。

此外，风向仪的杆材料和指针材料也会影响它的精度和灵敏度。

一些高端的风向仪还会配备电子传感器，可以将风向仪的测量结果传输到计算机或其他设备上进行处理和分析。

总之，风向仪是一种简单而有效的测量风向的仪器，它的原理是利用
风的作用力使风向仪指针指向风的方向。

风向仪的精度和灵敏度取决于它的设计和制造质量，一些高端的风向仪还会配备电子传感器，可以将测量结果传输到计算机或其他设备上进行处理和分析。

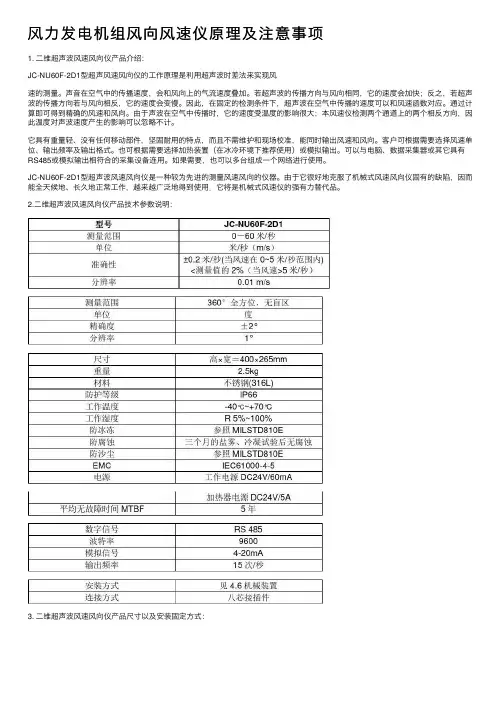

风⼒发电机组风向风速仪原理及注意事项1. ⼆维超声波风速风向仪产品介绍：JC-NU60F-2D1型超声风速风向仪的⼯作原理是利⽤超声波时差法来实现风速的测量。

声⾳在空⽓中的传播速度，会和风向上的⽓流速度叠加。

若超声波的传播⽅向与风向相同，它的速度会加快；反之，若超声波的传播⽅向若与风向相反，它的速度会变慢。

因此，在固定的检测条件下，超声波在空⽓中传播的速度可以和风速函数对应。

通过计算即可得到精确的风速和风向。

由于声波在空⽓中传播时，它的速度受温度的影响很⼤；本风速仪检测两个通道上的两个相反⽅向，因此温度对声波速度产⽣的影响可以忽略不计。

它具有重量轻、没有任何移动部件，坚固耐⽤的特点，⽽且不需维护和现场校准，能同时输出风速和风向。

客户可根据需要选择风速单位、输出频率及输出格式。

也可根据需要选择加热装置（在冰冷环境下推荐使⽤）或模拟输出。

可以与电脑、数据采集器或其它具有RS485或模拟输出相符合的采集设备连⽤。

如果需要，也可以多台组成⼀个⽹络进⾏使⽤。

JC-NU60F-2D1型超声波风速风向仪是⼀种较为先进的测量风速风向的仪器。

由于它很好地克服了机械式风速风向仪固有的缺陷，因⽽能全天候地、长久地正常⼯作，越来越⼴泛地得到使⽤．它将是机械式风速仪的强有⼒替代品。

2.⼆维超声波风速风向仪产品技术参数说明：3. ⼆维超声波风速风向仪产品尺⼨以及安装固定⽅式：对于对于风⼒发电机组来说红⾊标记必须对准机头，寻找风向。

问题⼀、这个东西怎么测量风速风向呢？超声波风速仪⼴泛应⽤于⽓象、风电、环境、桥梁、隧道等各种领域。

风速仪的种类繁多，其中风杯式和螺旋桨式应⽤最为⼴泛。

但是由于传统的风杯式和螺旋桨式风速仪存在旋转部件，存在摩擦损耗，⽽且很容易受到冰冻和⾬雪天⽓的⼲扰，这种风速仪的精度不⾼。

超声波风速仪拟补了以上缺陷，它测量精度⾼、使⽤寿命长、体积⼩⽽且能够测量瞬时风速，超声波风速仪根据原理可分为时差法、反射法、多普勒法等类型，其中时差法的应⽤最为⼴泛。

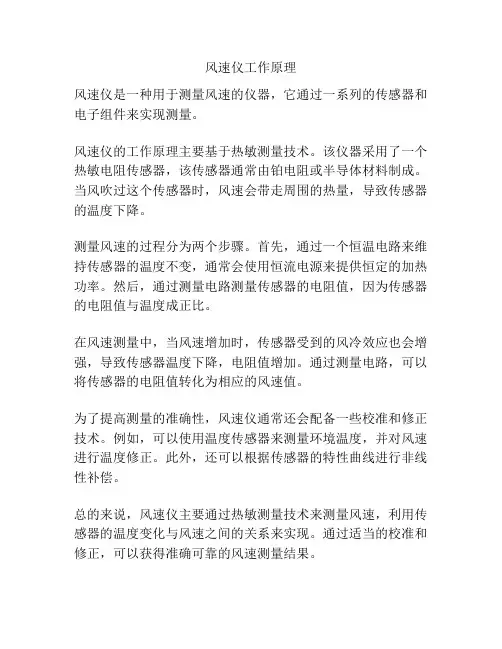

风速仪工作原理
风速仪是一种用于测量风速的仪器，它通过一系列的传感器和电子组件来实现测量。

风速仪的工作原理主要基于热敏测量技术。

该仪器采用了一个热敏电阻传感器，该传感器通常由铂电阻或半导体材料制成。

当风吹过这个传感器时，风速会带走周围的热量，导致传感器的温度下降。

测量风速的过程分为两个步骤。

首先，通过一个恒温电路来维持传感器的温度不变，通常会使用恒流电源来提供恒定的加热功率。

然后，通过测量电路测量传感器的电阻值，因为传感器的电阻值与温度成正比。

在风速测量中，当风速增加时，传感器受到的风冷效应也会增强，导致传感器温度下降，电阻值增加。

通过测量电路，可以将传感器的电阻值转化为相应的风速值。

为了提高测量的准确性，风速仪通常还会配备一些校准和修正技术。

例如，可以使用温度传感器来测量环境温度，并对风速进行温度修正。

此外，还可以根据传感器的特性曲线进行非线性补偿。

总的来说，风速仪主要通过热敏测量技术来测量风速，利用传感器的温度变化与风速之间的关系来实现。

通过适当的校准和修正，可以获得准确可靠的风速测量结果。

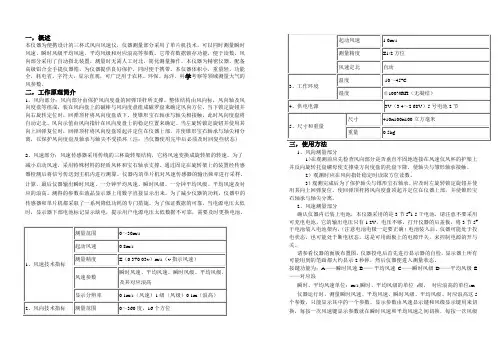

一，概述本仪器为便携设计的三杯式风向风速仪，仪器测量部分采用了单片机技术，可以同时测量瞬时风速、瞬时风级平均风速、平均风级和对应浪高等参数。

它带有数据锁存功能，便于读数。

风向部分采用了自动指北装置，测量时无需人工对北，简化测量操作。

本仪器为精密仪器，配备高级铝合金手提仪器箱，为仪器提供良好保护，同时便于携带。

本仪器体积小，重量轻，功能全，耗电省，字符大，显示直观，可广泛用于农林、环保、海洋、科学考察等领域测量大气的风参数。

二，工作原理简介1，风向部分：风向部分由保护风向度盘的回弹顶杆所支撑。

整体结构由风向标，风向轴及风向度盘等组成，装在风向盘上的磁棒与风向度盘组成磁罗盘来确定风向方位。

当下锁定旋钮并向右旋转定位时，回弹顶杆将风向度盘放下，使锥形宝石轴承与轴尖相接触，此时风向度盘将自动定北。

风向示值由风向指针在风向度盘上的稳定位置来确定。

当左旋转锁定旋钮并使用其向上回弹复位时，回弹顶杆将风向度盘顶起并定位在仪器上部，并使锥形宝石轴承与轴尖相分离，以保护风向度盘及轴承与轴尖不受损坏（注：当仪器使用完毕后必须及时回复些状态）2、风速部分：风速传感器采用传统的三杯旋转架结构，它将风速变换成旋转架的转速。

为了减小启动风速，采用特殊材料的轻质风杯和宝石轴承支撑。

通过固定在旋转架上的装置经传感器检测后将信号传送到主机内进行测算。

仪器内的单片机对风速传感器的输出频率进行采样、计算，最后仪器输出瞬时风速、一分钟平均风速、瞬时风级、一分钟平均风级、平均风速及对应的浪高。

测得的参数在液晶显示器上用数字直接显示出来。

为了减少仪器的功耗，仪器中的传感器和单片机都采取了一系列降低功耗的专门措施。

为了保证数据的可靠，当电源电压太低时，显示器下部电池标记显示缺电，提示用户电源电压太低数据不可靠，需要及时更换电池。

1、风向测量部分1）在观测前应先检查风向部分是否垂直牢固地连接在风速仪风杯的护架上并反向旋转托盘螺母使支撑桌方向度盘的托盘下降，使轴尖与雏形轴承接触。

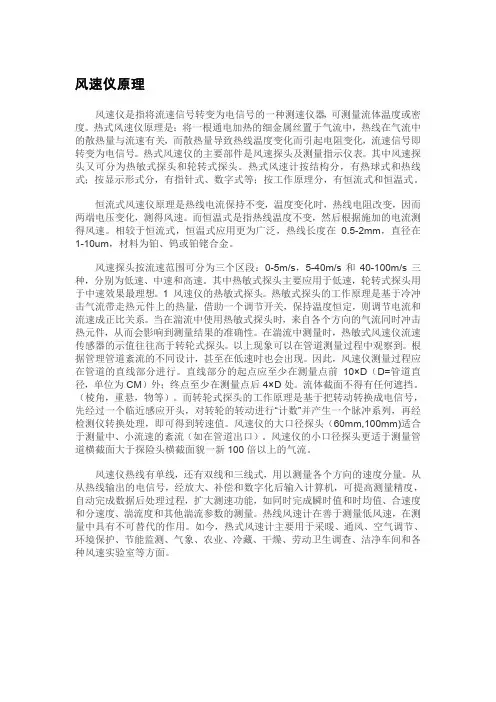

风速仪原理风速仪是指将流速信号转变为电信号的一种测速仪器，可测量流体温度或密度。

热式风速仪原理是：将一根通电加热的细金属丝置于气流中，热线在气流中的散热量与流速有关，而散热量导致热线温度变化而引起电阻变化，流速信号即转变为电信号。

热式风速仪的主要部件是风速探头及测量指示仪表。

其中风速探头又可分为热敏式探头和轮转式探头。

热式风速计按结构分，有热球式和热线式；按显示形式分，有指针式、数字式等；按工作原理分，有恒流式和恒温式。

恒流式风速仪原理是热线电流保持不变，温度变化时，热线电阻改变，因而两端电压变化，测得风速。

而恒温式是指热线温度不变，然后根据施加的电流测得风速。

相较于恒流式，恒温式应用更为广泛，热线长度在0.5-2mm，直径在1-10um，材料为铂、钨或铂铑合金。

风速探头按流速范围可分为三个区段：0-5m/s，5-40m/s和40-100m/s三种，分别为低速、中速和高速。

其中热敏式探头主要应用于低速，轮转式探头用于中速效果最理想。

1 风速仪的热敏式探头。

热敏式探头的工作原理是基于冷冲击气流带走热元件上的热量，借助一个调节开关，保持温度恒定，则调节电流和流速成正比关系。

当在湍流中使用热敏式探头时，来自各个方向的气流同时冲击热元件，从而会影响到测量结果的准确性。

在湍流中测量时，热敏式风速仪流速传感器的示值往往高于转轮式探头。

以上现象可以在管道测量过程中观察到。

根据管理管道紊流的不同设计，甚至在低速时也会出现。

因此，风速仪测量过程应在管道的直线部分进行。

直线部分的起点应至少在测量点前10×D（D=管道直径，单位为CM）外；终点至少在测量点后4×D处。

流体截面不得有任何遮挡。

（棱角，重悬，物等）。

而转轮式探头的工作原理是基于把转动转换成电信号，先经过一个临近感应开头，对转轮的转动进行“计数”并产生一个脉冲系列，再经检测仪转换处理，即可得到转速值。

风速仪的大口径探头（60mm,100mm)适合于测量中、小流速的紊流（如在管道出口）。

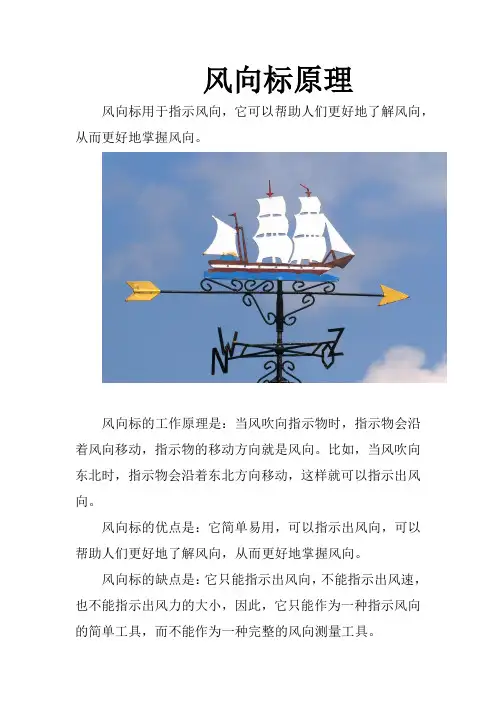

风向标原理
风向标用于指示风向，它可以帮助人们更好地了解风向，从而更好地掌握风向。

风向标的工作原理是：当风吹向指示物时，指示物会沿着风向移动，指示物的移动方向就是风向。

比如，当风吹向东北时，指示物会沿着东北方向移动，这样就可以指示出风向。

风向标的优点是：它简单易用，可以指示出风向，可以帮助人们更好地了解风向，从而更好地掌握风向。

风向标的缺点是：它只能指示出风向，不能指示出风速，也不能指示出风力的大小，因此，它只能作为一种指示风向的简单工具，而不能作为一种完整的风向测量工具。

总之，风向标可以指示出风向，可以帮助人们更好地了解风向，从而更好地掌握风向，但它不能指示出风速和风力的大小，因此只能作为一种指示风向的简单工具。

手持式三杯风速仪工作原理介绍ZY98-101手持式风向风速仪中风速的测量局部采用了微机技术，可以同时测量瞬时风速，瞬时风级，平均风速，平均风级，对应浪高等5个参数。

并采取了许多降低功能的措施, 大大减少仪器的功耗，它带有数据锁存功能，便于读数。

在风向局部采用了指北装置，测量时无需人工对北，简化测量操作。

本仪器体积小，重量轻，功能全，耗电省，可以广泛应用于农林，环境，海洋，科学考察，气象教学等领域测量大气的风参数。

工作原理简介：1风向局部：风向局部由保护风杯的护圈所支撑。

由风向标，风向轴及风向度盘等组成，装在风向度盘上的磁棒与风向度盘组成磁罗盘用来确定风向方位。

当旋转处于风向度盘外壳下的托盘螺母时，托盘把风向对盘托起或放下，使锥形轴承与轴尖离开或接触。

风向示值由风向指针在风向度盘的稳定位置来确定。

2风速局部风速传感器采用的传统三杯旋转架结构。

它将风速线性地变换成旋转架的转速。

为了减小启动风速，采用塑制的轻质风杯，锥形轴承支撑。

在旋转架的轴上固定有一个齿状的叶片，当旋转架在随风旋转时，轴带动着叶片旋转，齿状叶片在光电开关的光路中不断切割光束，从而将风速线性地变换成光电开关的输出脉冲频率。

仪器内的单片机对风传感器的输出频率进行采样，计算。

最后仪器输出瞬时风速，一分钟风速，瞬时风级，一分钟风级，平均风级对应的浪高。

测得的参数在仪器的液晶显示器上用数字直接显示出来。

为了减少仪器的功耗，仪器中的传感器和单片机都采取了一些降低功耗的专门措施。

为了保证数据的可靠性，仪器中还带有电源电压检测电路。

当电源电源低于3.3V左右时，仪器显示器显示“欠压”提示用户电源电压太低数据已不可靠应及时更换电池。

仪器内还设计有电源控制电路，用电路来替代机械开关来控制仪器的投断电。

知识创造未来
风速仪原理
风速仪是一种用来测量风速的仪器。

其原理主要利用了风流经过风
速仪时所产生的压力差。

以下是常见的两种风速仪原理：
1. 勞倫茲力原理：根据勞倫茲力原理，当风流通过一个挡风体时，
会产生一个垂直于风流方向的侧向力。

风速仪利用这个侧向力来计
算风速。

一种常见的实现方法是通过一个具有固定面积的传感器，
测量风流经过时所产生的侧向力，然后根据侧向力的大小来计算风速。

2. 热线式风速仪原理：热线式风速仪主要利用了风流对热导率的影响。

它包含了一个细长的加热丝，在静止空气中以一定的功率加热。

当风流经过时，风流会带走部分热量，导致加热丝的温度下降。

通
过测量加热丝的温度变化，可以计算出风速。

这种风速仪对被测空
气要有一定的湿度，因为湿度会影响热传导效率。

这些风速仪原理各有优劣，选择适合的风速仪原理取决于具体的应
用场景和要求。

1。

风速仪风向标原理风速仪是一种用于测量风速和风向的仪器。

它通过测量风力的作用力和风向的方向来确定风速。

风速仪主要由风速测量传感器和风向测量传感器组成，其原理主要包括动力学原理、热电原理和超声波原理等。

首先，动力学原理是风速仪中最常见的原理之一、动力学原理基于空气流动对物体的力的作用。

当空气流经风速仪时，它会对设备产生压力，并且压力的大小与风速成正比。

风速测量传感器会测量这个压力，并将其转换为电信号。

然后，该电信号经过放大和处理后，可以得到具体的风速数据。

其次，热电原理也是一种常用的测量风速的原理。

热电原理是通过测量空气流过的物体的冷却速度来确定风速。

热电风速仪通常由一个发热元件和一个温度传感器组成。

发热元件会加热，当空气流动时，风会冷却发热元件，从而导致温度下降。

温度传感器会测量这个温度变化，并将其转换为电信号。

通过测量温度变化的速度，可以确定风速的大小。

另外，超声波原理也可用于测量风速。

超声波风速仪通过发射和接收超声波信号来确定风速。

当超声波信号沿着一个方向传播时，风的速度和方向会对超声波信号的传播产生影响。

通过计算超声波信号的传播时间和频率的差异，可以确定风的速度和方向。

此外，现代的风速仪还可以使用其他原理来测量风速，例如激光多普勒测量原理。

激光多普勒风速仪通过测量风对激光束的散射和频率的变化来确定风速。

当激光束穿过风，风会导致光的频率发生变化。

通过测量光的频率变化，可以计算出风速的大小。

总之，风速仪通过不同的原理测量风速和风向。

动力学原理、热电原理、超声波原理和激光多普勒测量原理都可以用于风速仪的工作原理。

这些原理都是基于风对物体的作用力和对物体的影响来确定风速。

测风仪原理测风仪是一种用于测量风速和风向的仪器，它在气象、环境监测、航空航天等领域有着广泛的应用。

测风仪的原理是基于风的动力学和流体力学的基本原理，通过测量风对测风仪的作用力和方向来获取风速和风向的信息。

首先，我们来看一下测风仪的结构。

一般来说，测风仪由风速传感器和风向传感器两部分组成。

风速传感器通常采用热线式或超声波式传感器，它们能够根据风速对传感器的冷却或加热效果进行测量，从而得出风速的大小。

而风向传感器则通常采用风向标或光电式传感器，通过测量风对传感器的作用力方向来确定风向。

其次，我们来了解一下测风仪的工作原理。

当风吹过测风仪时，风速传感器会受到风的作用，根据风速对传感器的影响来测量风速。

而风向传感器则会受到风的作用力方向，通过测量这个方向来确定风向。

通过对风速和风向的测量，我们就能够获取到风的基本信息。

测风仪的原理基于流体力学和动力学的基本原理。

在流体力学中，风被视为一种流体，它具有质量、体积和惯性，能够对物体施加作用力。

而在动力学中，根据牛顿第二定律，物体受到的作用力与其加速度成正比，而与物体的质量成反比。

因此，测风仪通过测量风对传感器的作用力来获取风速和风向的信息。

测风仪的原理还涉及到一些其他因素，比如传感器的灵敏度、精度和稳定性。

传感器的灵敏度决定了它对微小风速和风向变化的检测能力，而精度则决定了测风仪的测量结果与实际值之间的偏差，稳定性则决定了测风仪在长时间使用过程中的稳定性和可靠性。

总的来说，测风仪是一种基于流体力学和动力学原理的仪器，通过测量风对传感器的作用力和方向来获取风速和风向的信息。

它在气象、环境监测、航空航天等领域有着广泛的应用，为我们提供了重要的气象信息和环境数据。

随着科技的不断发展，测风仪的性能和精度也在不断提高，为各行各业的发展提供了重要支持。

中瑞祥风向风速仪测试方法风向风速仪工作原理风向、风速仪用于测量瞬时风速风向，具有自动显示功能。

紧要由支杆，风标，风杯，风速风向感应器构成，风标的指向即为来风方向，依据风杯的转速来计算出风速。

所以也叫风杯式风向风速仪测试方法该方式是测试处于通电状态下传感器因风而冷却时发生的电阻变化，由此测试风速。

不能得出风向的信息。

除携带简单便利外，作为风速计的广泛地被接受。

热式风速计的素子有使用白金线、电热偶、半导体的，但我公司使用白金卷线。

白金线的材质在物质上稳定。

因此，长期安靖性、在温度补偿方面都具有优势。

工作原理一1.风向部分风向部分由保护风向度盘的回弹顶杆所支撑。

整体结构由风向标，风向轴及风向度盘等构成，装在风向度盘上的磁棒与风向度盘构成磁罗盘用来确定风向方位。

当下拉锁定旋钮并向右旋转定位时，回弹顶杆将风向度盘放下，使锥形宝石轴承与轴尖相接触，此时风向度盘将自动定北。

风向示值由风向指针在风向度盘上的稳定位置来确定。

当左旋转锁定旋钮并使其向上回弹复位时，回弹顶杆将风向度盘顶起并定位在仪器上部，并使锥形宝石轴承与轴尖相分别，以保护风向度盘及轴承与轴尖不受损坏。

2.风速部分风速的传感器接受的是传统的二杯旋转架结构。

它将风速变成旋转架的转速。

为了减小启动风速，接受轻质风杯和宝石轴承支撑。

通过固定在旋转架上的装置经传感器检测后将信号传送到主机内进行测算。

风速计内的单片机对风传感器的输出信号进行采样，校正，计算，由仪器输出瞬时风速/一分钟平均风速/瞬时风级/一分钟平均风级/平均风级对应的浪高5个参数。

测得的参数在仪器的液晶显示器上接受数字直接显示出来。

为了削减仪器的功耗，仪器中的传感器和单片机都实行了一系列降低功耗的措施。

为了保证数据的牢靠，当电源电压太低时，显示器下部电池标记显示缺电，提示用户电源电压太低数据已不牢靠，需要适时更换电池。

工作原理二风速风向仪的工作原理是利用时差法来实现风速的测量。

声音在空气中的传播速度，会和风向上的气流速度叠加。
