振动给料机使用说明书一、用途、特点及技术性能振动给料机是一种较新型的定量给料设备，能适应于连续性生产的要求。
因此在冶金、化工、煤炭、电力、机械、建材、以至轻工、食品、医药等工矿企业已经比较广泛地用于各种生产环节中。
振动给料机可以作为水泥磨机、皮带输送机、斗式提升机、破碎机、粉碎机及各工业部门粘滞性的颗粒或粉末状料的供料装置。
在上述工矿企业生产流程中，能把物料从储料仓或漏斗中定量均匀连续地给到受料装置中去。
二、特点（1）给料均匀，产量易于调节，易于实现自动控制。
（2）振动给料机没有回转零件，维护简单，不需润滑，物料在料槽中呈抛物线向前跳跃推进，几乎不在料槽表面滑动，故料槽磨损极小，使用中不需要电动机减速器，由于以上原因，本机省油省电，运用维修费用低。
（3）可以输送低于300℃的灼热物料。
（4）结构坚固，体积小，重量轻，安装操作方便。
三、主要技术参数（点击查看）四、工作原理可控硅控制器和电磁振动给料机配套使用，用来控制给料机的产量。
由于电磁振动给料机的给料机随振幅的大小而相应变化，振幅又随通过电磁振动器线圈电流大小而变化，因此，可以控制通过电磁振动器的电流来调节给料量。
这目的是通过改变可控硅整流器的导通角来实现的。
五、工艺配置振动给料机的工艺配置好坏，将直接影响他的生产能力和使用性能。
给料机上部储料仓或漏斗的出口和溜槽的设计布置上要注意以下几个问题。
（1）料仓或漏斗出口的布置，应尽可能的不使料仓的负荷直接压在给料机的槽体上。
为此，在料仓和漏斗出口与槽体之间应加一溜槽。
（2）料仓或漏斗的排料口宽度B，必须满足以下经验公式:A—10≥B≥(2-3)d公式中：d----最大粒度直径（mm）A---料槽宽度（mm）（3）在排料口应装闸门，以便调节排料口开度的大小和在设备检修时关闭排料口。
（4）为了最大限度发挥给料机的生产能力，在排出比重较小物料时，沿料槽全厂应设置侧挡板，侧物板与料槽侧板之间的间隙可选为20～40mm。
2 振动磨机的控制参数分析2.1振动磨机原理振动磨机的原理示意图如图2-1所示传动轴带动轴上不平衡物—偏心块动，从而牵动装有研磨介质和研磨物料的振动磨机的磨筒做圆周振动。
磨筒的壁使研磨介质受到经常性的冲击,因此,所有的研磨介质作着很复杂的运动。
当振动磨机的振动频率不太大时,每一个研磨介质仅靠近目粒度普通磨机某一个中间位置作有限制的活动。
随振动频率升高到临界区的时候,这时研磨介质的运图2-1 振动磨机的原理示意图1磨棒2.磨筒3.轴承4.挠性联轴器5.偏心块6.电机7.弹簧动性质发生了变化并出现了新的运动形式。
研磨介质的起落冲击呈放射状投射,并且在机壁上回转滑动。
除此之外,所有研磨介质都围绕着磨筒中心运动。
这样,每个磨筒中的研磨介质就获得三种运动:1)强烈的抛射,将大块物料迅速破碎;2)高速同向自转,起研磨作用;3)慢速公转,起均匀物料作用。
物料从入料端进入,不断破碎,研磨,不断以螺旋线运动轨迹运动至排料口排出,从而完成了粉磨作业过程。
磨筒的数量可以是一个,也可以二个,但为二个更佳。
这时上磨筒为粗磨筒,下磨筒为精磨筒,物料进入机器后,在其中作一个小循环,这样,机器结构紧凑,却增加了物料的研磨时间,从而可以达到细磨,甚至超细磨的要求。
图2-2传动轴带动轴上不平衡物 1偏心块 2.主轴 3.轴承和轴承座2.2动力学分析振动磨机属于线性非共振式惯性振动机它的力学模型如图2-3所示。
以力学模型图为依据,按照达伦培尔原理,可以建立机体的振动方程。
参看图,作用振动体 上的包括机体惯力、阻尼力、弹性力和激振力。
在振动的每一瞬时,这些力的和应为零。
换句话说,振动系统中作用于质量上的所有力的和应为零,所以可写出下列振动方程：()()200200sin {cos m m y fy Ky m r t m m x fx m r t ωωωω+++=++=（2—1）式中图2-3 式中m —振动机体的计算质量，p m mm m K m =+ （2—2）p m —振动机体的实际质量；m K —物料的结合系数； m m —物料的实际质量；f —等效阻力系数；K —隔振弹簧在垂直方向上的刚度；0m —偏心块的质量；r —偏心块的偏心距；ω—传动轴的回转角速度；,,,,y y y x x x 和—振动机体在方向和方向的位移速度和加速度。

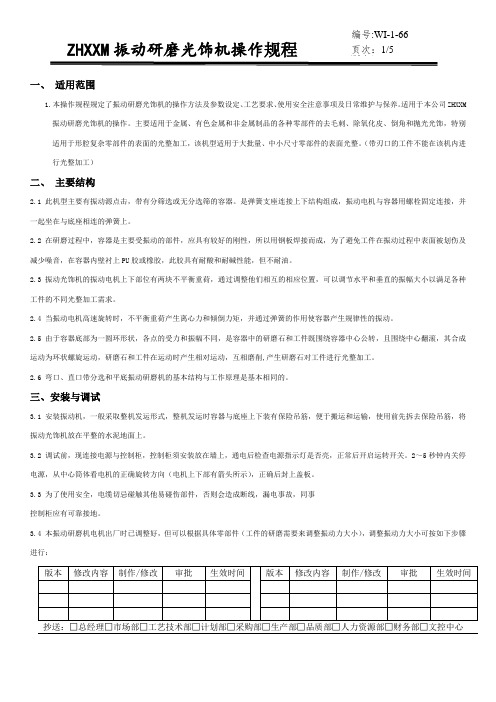

一、适用范围1.本操作规程规定了振动研磨光饰机的操作方法及参数设定、工艺要求、使用安全注意事项及日常维护与保养。
适用于本公司ZHXXM振动研磨光饰机的操作。
主要适用于金属、有色金属和非金属制品的各种零部件的去毛刺、除氧化皮、倒角和抛光光饰，特别适用于形腔复杂零部件的表面的光整加工，该机型适用于大批量、中小尺寸零部件的表面光整。
（带刃口的工件不能在该机内进行光整加工）二、主要结构2.1此机型主要有振动源点击，带有分筛选或无分选筛的容器。
是弹簧支座连接上下结构组成，振动电机与容器用螺栓固定连接，并一起坐在与底座相连的弹簧上。
2.2 在研磨过程中，容器是主要受振动的部件，应具有较好的刚性，所以用钢板焊接而成，为了避免工件在振动过程中表面被划伤及减少噪音，在容器内壁衬上PU胶或橡胶，此胶具有耐酸和耐碱性能，但不耐油。
2.3 振动光饰机的振动电机上下部位有两块不平衡重荷，通过调整他们相互的相应位置，可以调节水平和垂直的振幅大小以满足各种工件的不同光整加工需求。
2.4 当振动电机高速旋转时，不平衡重荷产生离心力和倾倒力矩，并通过弹簧的作用使容器产生规律性的振动。
2.5 由于容器底部为一圆环形状，各点的受力和振幅不同，是容器中的研磨石和工件既围绕容器中心公转，且围绕中心翻滚，其合成运动为环状螺旋运动，研磨石和工件在运动时产生相对运动，互相磨削,产生研磨石对工件进行光整加工。
2.6 弯口、直口带分选和平底振动研磨机的基本结构与工作原理是基本相同的。
三、安装与调试3.1 安装振动机，一般采取整机发运形式，整机发运时容器与底座上下装有保险吊筋，便于搬运和运输，使用前先拆去保险吊筋，将振动光饰机放在平整的水泥地面上。
3.2 调试前，现连接电源与控制柜，控制柜须安装放在墙上，通电后检查电源指示灯是否亮，正常后开启运转开关。
2～5秒钟内关停电源，从中心筒体看电机的正确旋转方向（电机上下部有箭头所示），正确后封上盖板。
3.3 为了使用安全，电缆切忌碰触其他易碰伤部件，否则会造成断线，漏电事故，同事控制柜应有可靠接地。

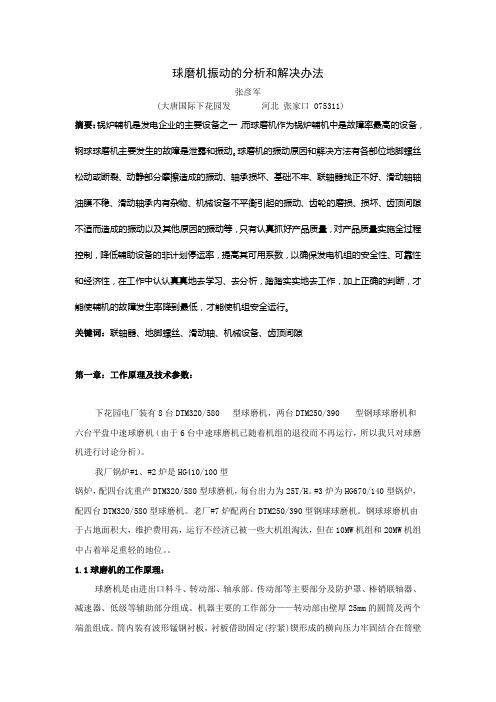

球磨机振动的分析和解决办法张彦军(大唐国际下花园发河北张家口 075311)摘要：锅炉辅机是发电企业的主要设备之一，而球磨机作为锅炉辅机中是故障率最高的设备，钢球球磨机主要发生的故障是泄露和振动。
球磨机的振动原因和解决方法有各部位地脚螺丝松动或断裂、动静部分摩擦造成的振动、轴承损坏、基础不牢、联轴器找正不好、滑动轴轴油膜不稳、滑动轴承内有杂物、机械设备不平衡引起的振动、齿轮的磨损、损坏、齿顶间隙不适而造成的振动以及其他原因的振动等，只有认真抓好产品质量，对产品质量实施全过程控制，降低辅助设备的非计划停运率，提高其可用系数，以确保发电机组的安全性、可靠性和经济性，在工作中认认真真地去学习、去分析，踏踏实实地去工作，加上正确的判断，才能使辅机的故障发生率降到最低，才能使机组安全运行。
关键词：联轴器、地脚螺丝、滑动轴、机械设备、齿顶间隙第一章：工作原理及技术参数：下花园电厂装有8台DTM320/580 型球磨机，两台DTM250/390 型钢球球磨机和六台平盘中速球磨机（由于6台中速球磨机已随着机组的退役而不再运行，所以我只对球磨机进行讨论分析）。
我厂锅炉#1、#2炉是HG410/100型锅炉，配四台沈重产DTM320/580型球磨机，每台出力为25T/H。
#3炉为HG670/140型锅炉，配四台DTM320/580型球磨机。
老厂#7炉配两台DTM250/390型钢球球磨机。
钢球球磨机由于占地面积大，维护费用高，运行不经济已被一些大机组淘汰，但在10MW机组和20MW机组中占着举足重轻的地位。
1.1球磨机的工作原理：球磨机是由进出口料斗、转动部、轴承部、传动部等主要部分及防护罩、棒销联轴器、减速器、低级等辅助部分组成。
机器主要的工作部分——转动部由壁厚25mm的圆筒及两个端盖组成。
筒内装有波形锰钢衬板，衬板借助固定(拧紧)锲形成的横向压力牢固结合在筒壁上，在衬板和筒壁间衬有10mm厚的石棉垫，以防止筒体内的热量外传，并缓冲衬板和筒体间的冲击，有助于衬板和筒体紧密结合。
振动研磨机(光饰机)的震光原理和参数:振动光饰时,把零件放在装有弹簧的筒形或碗形开口容器内,通过特殊装置让容器上下和左右振动(三次元振动原理),使零件与磨削介质相互摩擦完成光饰加工任务。
台湾型的三次元振动研磨机就能很好的运用这个技术，光饰的效果非常的理想；国产的振动研磨机目前暂时只是做到二次元的振动，所以效果和效率都很一般。
为了使容器振动，可在容器底部装上电机，用电机带动有偏心重块的驱动轴来实现；还可采用工作频率为50—60Hz的电磁系列来产生振动。
振动光饰的质量取决于振动频率和振幅。
振动频率是15—50Hz, 振幅是10—20mm。
常用的振动频率是20—30Hz, 振幅是3—6mm。
振动光饰的效率比滚光高的很多，它可以加工较大的零件，还能在加工过程中检查零件的表面质量。
有些企业在使用振动研磨机时，发现振机的翻转速度太慢或者振动力不够强，但又不知如何调整，今天就这个问题，简单的介绍一下振动研磨机的调整方法，希望对这些企业有所帮助。
振动研磨机的振动源产生于振动马达，振动马达主轴的两端装有两块偏心块（如下图所示：），我们可以通过调整两块偏心块的相对位置、重量，就可以实现调整翻转速度、振动力的目的。
具体方法：如果振机的翻转速度较慢，可以将上偏心块调至时钟12点钟的位置，并在上偏心块上附加一块铁板，增加上偏心块的重量；如果振机的振动力不够强，上偏心块调至时钟12点钟的位置，下偏心块调至时钟7~9点钟的位置。
需要注意的是：如果需要频繁地调整振动研磨机的翻转速度，外接一个变频调速器，更为方便和精准。
调整完成后，应及时关闭机器栅门，以免发生危险。
上表所示的加工数为一个大概数值，因为每个企业因生产的产品不同，应以生产实际为准，不宜盲目照抄照搬，如有需要，我们提供免费的样品加工测试，可以通过测试，拟定周祥的工艺方案及生产方案。
关于振动研磨机的工作原理台湾地区生产的振动研磨机，大多叫做“三次元振动研磨机”，而大陆地区生产的振动研磨机，一般都叫做振动式光饰机，它们的原理是一样的，只是叫法不一样、性能有一些差异而已。
振动研磨机介绍：通过振动电机高速旋转所产生的激振力由弹簧的作用，使研磨槽内的研磨石、水和研磨液同被加工的零件产生规律性的相对运动。
然后得到互相挤压，把凸出于零件表面的毛刺或氧化层磨掉，亦可将锐角倒圆和光亮抛光等。
振动抛光机是对产品的表面进行一个去披风和抛光的作用，可是去披风的速度我就不敢恭维了，但振动研磨机其最大优点在于抛光，他能把工件表面打到可以照出人影的效果，在研磨过程中还可以有效防止有些易变型产品在研磨后不会变型。
所以振动研磨机还是成为当下最实用的研磨抛光设备。
１. 采用世界上先进的螺旋翻滚流动，三次元振动的原理，使工件与滚抛磨料相互研磨。
２. 加工过程不破坏工件的原有尺寸，大小及形状。
３. 适用大批量大、中、小尺寸的光饰光整加工，提高效率６－１０倍。
４. 实现自动化，无人化作业，操作方便，在工作过程中可随时抽查工件的加工情况。
主要应用于：摩托车头盔厂、剪刀厂、汽车配件厂、首饰厂、自行车厂、压铸厂、五金抛光厂、纽扣厂、拉链厂、眼镜厂、日用五金店、铝合金、锌合金、不锈钢五金配件厂、摩托车头盔厂、剪刀厂、汽车配件厂等贵金属光饰零件的去毛刺、去批锋、去飞边、锈斑、纹痕、清除氧化皮光饰加工。
我公司在研磨行业有几十年的经验，致力于金属表面处理，有非常丰富的研磨抛光专业技术，从成立之初到现在已为成千上万的客户解决了研磨抛光等疑难问题。
振动研磨机适用于各种不同尺寸、形状、材质的零件，进行去除毛边（去毛刺），振动研磨倒角，清除锈迹，热处理后去除氧化膜（去黑膜），精密研磨，表面抛光等。
主要应用行业有︰自行车、铝压铸件、锌压铸件、家具五金、服装五金、箱包五金件、眼镜配件、钟表配件、锁、电子配件、各类首饰、珠宝及粉末等。
的用途和适用范围：主要适用于五金电子工艺饰品医疗汽车航天等金属，有色金属和非金属制成的各种零件的去毛刺、去锈、倒圆角和光亮抛光。
特别适用于腔形复杂零件的光整加工。
经该型光饰机光整加工后的零件，不仅保持原有的形位精度，而且能提高零件表面粗糙度精度1~2级。
振动研磨机的工作原理振动研磨机是一种常见的研磨设备，它通过振动原理来实现对物体的研磨作用。
它在工业生产中起着重要的作用，广泛应用于金属加工、玻璃制造、陶瓷加工等领域。
振动研磨机的工作原理主要包括振动源、研磨介质和研磨物体三个部分。
振动源通过产生振动力，使研磨介质和研磨物体发生相对振动，从而实现研磨的目的。
振动源是振动研磨机的核心部件，它通常由电机、偏心块和轴承组成。
电机通过提供动力源驱动偏心块旋转，偏心块的旋转产生离心力，进而引起机器整体的振动。
轴承则起到支撑和减震的作用，保证振动机的稳定运行。
研磨介质是振动研磨机中重要的组成部分，它一般采用研磨球或研磨圈。
研磨介质通过与研磨物体接触，传递振动能量，实现对物体的研磨作用。
研磨介质通常由耐磨、耐腐蚀的材料制成，如钢、陶瓷等。
研磨物体是振动研磨机中需要进行研磨的物体，它可以是金属、玻璃、陶瓷等不同材料的工件。
研磨物体放置在研磨介质中，通过振动源的作用，与研磨介质相互碰撞、摩擦，从而实现对物体表面的研磨和抛光。
振动研磨机的工作过程可以简单描述为：当振动源启动时，电机带动偏心块旋转，产生离心力。
离心力使得振动机整体产生振动，振动能量通过研磨介质传递给研磨物体，使其表面产生摩擦、碰撞。
在摩擦、碰撞的作用下，研磨物体的表面不断受到磨削，从而实现对物体的研磨和抛光效果。
振动研磨机的工作原理可以通过以下几个方面来解释：1.振动研磨机的振动源产生的振动力使研磨介质和研磨物体之间发生相对振动。
这种相对振动会产生摩擦力和冲击力，从而使研磨物体的表面发生磨削和抛光。
2.研磨介质的形状和材料也会影响研磨效果。
不同形状的研磨介质会对物体表面产生不同的压力和接触面积，从而对研磨效果产生影响。
同时，研磨介质的材料应具有一定的硬度和耐磨性，以保证其在研磨过程中不易磨损。
3.研磨物体的材料和形状也会对研磨效果产生影响。
不同材料的研磨物体具有不同的硬度和韧性，对于不同的材料需要选择合适的研磨介质和研磨参数，以达到最佳的研磨效果。
一、概述ZM系列振动磨机是一种新型高效节能型粉磨设备。
它在磨制细粉和超细粉物料时，比传统的回转式磨机具有明显的优越性。
（效率提高2-5倍，能耗降低20％-30％），该机具有振动强度大，磨粉效率高、功率消耗少、结构紧凑，安装维修方便等优点。
该机可以广泛应用于选矿、建筑材料、研磨材料、粉未冶金、电力、陶瓷、耐火材料、磁性材料、化工、食品等多种行业，是球磨机理想的换代产品。
二、结构本机筒体可采用双筒结构，其组成主要由驱动电机、挠性联轴节、防护罩、机体、电机支架、底架、磨筒、激振器、衬板、磨破介质和弹性支撑等几部分。
1、驱动电机：为磨机振磨提供能量；制动装置主要是防止共振避免损坏机器，这一工作是通过电机瞬间反转来完成的；2、挠性联轴节（轮胎式联轴器）：该联轴器主要用来传递扭矩并解决激振器振动而电机不参振的联接问题；3、防护罩：保护挠性联轴节，提供一个安全的工作环境；4、机体上紧固有磨筒，并装配有激振器；5、底架：通过弹性支撑把机体托起，并保持驱动电机与振动主体挠性联接距离不变；6、磨筒壳体：是磨机振磨的工作体，用以盛装磨破介质和研磨物。
磨筒壳体由两个平行的磨筒组成，每一个磨筒内装有耐磨衬板，当衬板研磨损坏后，可取出更换；7、衬板：紧贴于磨筒内壁，用以保护磨筒，在磨筒内振磨物料时，同时对磨筒内壁也有较大磨损，在磨筒内装置易于更换的衬板，可提高整机的使用寿命；8、磨破介质：是磨机的研磨主体，用以对物料的冲击研磨；9、激振器：用以把电机的转动力矩转化为磨机的周期振动。
激振器共有两组，每组激振器由两个偏心块与两套滚动轴承组成。
这四块偏心块，必须使夹角取向一致，否则将产生轴向扭振。
此激振器的轴承，由于在高速偏心转动中产生大量的热能，因此在轴承座外圈设有冷却水夹套。
为了减少轴承发热，冷却水套必须充满循环冷却水，其冷却水入口温度不得高于20℃排出水温度不得高于60℃，如果排出水温度高于60℃时，应加大冷却水量。
在装配和维修时，要保持激振器轴有一定的轴向位移量。
振动磨工作原理
振动磨是一种利用振动力使磨料与工件之间产生相对运动来研磨工件表面的加工方法。
其工作原理主要包括以下几个方面：
1. 振动源：振动磨通常需要一个振动源来产生振动力。
振动源可以是电机、压电陶瓷等。
通过将振动源的振动力传递给工具或工件，实现二者的相对运动。
2. 磨料：振动磨通常使用砂轮、砂带等磨料来进行加工。
磨料被固定在工具上，与振动源连接，以便接受振动力的传递。
3. 振动作用：振动源产生的振动力通过装置传递给磨料和工件。
振动力使磨料产生微小振动，并与工件表面产生相对运动。
这种相对振动和运动对工件表面的研磨起到了重要作用。
4. 摩擦磨削：振动磨过程中，磨料与工件表面之间的相对运动产生摩擦力，这种摩擦力对工件表面产生切削作用。
同时，磨料的颗粒也会与工件表面发生接触，通过磨削和抛光作用，达到表面加工的效果。
5. 冷却润滑：为了防止加工过程中的摩擦产生过多的热量，振动磨通常需要在加工区域提供冷却润滑剂。
冷却润滑剂可以降低工件表面温度，同时减小加工区域的摩擦系数，提高加工质量和效率。
振动磨工作原理的基本思想是利用振动力的传递和加工工件与磨料之间的相对运动来实现加工效果。
通过合理调节振动频率、
振幅、磨料属性和工艺参数等，可以实现对工件表面的精确加工和磨削。
振动磨粉机工作原理振动磨粉机是一种常见的粉碎设备，广泛应用于冶金、建材、化工等行业。
它的工作原理主要是通过振动力和摩擦力，将物料进行粉碎和研磨，从而达到所需的粉末细度。
振动磨粉机主要由机架、振动器、磨腔和传动装置等组成。
当振动磨粉机开始工作时，通过电机驱动振动器产生振动力，使机架和磨腔产生振动。
物料经过进料口进入磨腔，受到振动力的作用，不断与磨腔内的磨料和磨球发生碰撞、摩擦和研磨。
振动磨粉机的振动力可以使物料在磨腔内不断受到振动，从而增加了物料与磨料和磨球之间的接触面积，提高了研磨效率。
同时，振动力还能增加物料的流动性，使物料在磨腔内更加均匀地分布，避免了磨腔堵塞的情况发生。
振动磨粉机的摩擦力主要是由磨料和磨球之间的摩擦产生的。
磨料和磨球的选择对研磨效果有着重要的影响。
一般情况下，磨料的硬度越大，磨球的直径越小，研磨效果越好。
通过调节振动磨粉机的振动频率和振幅，可以控制物料的研磨细度。
在振动磨粉机的工作过程中，物料经过多次碰撞、摩擦和研磨，逐渐变得更细。
当物料达到所需的粉末细度后，通过排料口排出。
同时，振动磨粉机还可以根据需要进行加料和排料的连续操作，实现自动化生产。
振动磨粉机的工作原理相对简单，但在实际应用中仍需要注意一些问题。
首先，需要选择合适的磨料和磨球，以保证研磨效果。
其次，需要根据物料的性质和所需的粉末细度，调整振动频率和振幅，以获得最佳的研磨效果。
此外，还需要定期对振动磨粉机进行维护和保养，以延长设备的使用寿命。
振动磨粉机是一种通过振动力和摩擦力将物料进行粉碎和研磨的设备。
它的工作原理简单明了，操作方便，适用于各种物料的研磨加工。
在实际应用中，需要根据物料的性质和所需的粉末细度，调整振动频率和振幅，以获得最佳的研磨效果。
同时，还需要注意振动磨粉机的维护和保养，以确保设备的正常运行和使用寿命。
