汽车专用万用表的使用

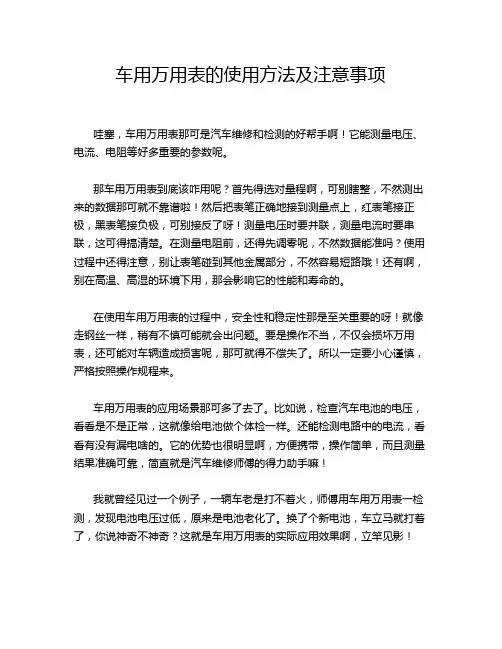

车用万用表的使用方法及注意事项
哇塞，车用万用表那可是汽车维修和检测的好帮手啊！它能测量电压、电流、电阻等好多重要的参数呢。

那车用万用表到底该咋用呢？首先得选对量程啊，可别瞎整，不然测出来的数据那可就不靠谱啦！然后把表笔正确地接到测量点上，红表笔接正极，黑表笔接负极，可别接反了呀！测量电压时要并联，测量电流时要串联，这可得搞清楚。

在测量电阻前，还得先调零呢，不然数据能准吗？使用过程中还得注意，别让表笔碰到其他金属部分，不然容易短路哦！还有啊，别在高温、高湿的环境下用，那会影响它的性能和寿命的。

在使用车用万用表的过程中，安全性和稳定性那是至关重要的呀！就像走钢丝一样，稍有不慎可能就会出问题。

要是操作不当，不仅会损坏万用表，还可能对车辆造成损害呢，那可就得不偿失了。

所以一定要小心谨慎，严格按照操作规程来。

车用万用表的应用场景那可多了去了。

比如说，检查汽车电池的电压，看看是不是正常，这就像给电池做个体检一样。

还能检测电路中的电流，看看有没有漏电啥的。

它的优势也很明显啊，方便携带，操作简单，而且测量结果准确可靠，简直就是汽车维修师傅的得力助手嘛！
我就曾经见过一个例子，一辆车老是打不着火，师傅用车用万用表一检测，发现电池电压过低，原来是电池老化了。

换了个新电池，车立马就打着了，你说神奇不神奇？这就是车用万用表的实际应用效果啊，立竿见影！
车用万用表就是这么牛，它就是汽车检测和维修的秘密武器，能帮我们快速找到问题，解决问题，让我们的爱车时刻保持良好的状态！。

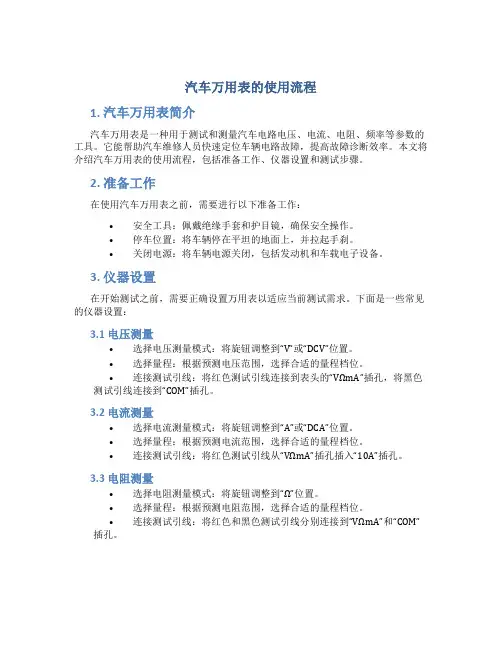

汽车万用表的使用流程1. 汽车万用表简介汽车万用表是一种用于测试和测量汽车电路电压、电流、电阻、频率等参数的工具。

它能帮助汽车维修人员快速定位车辆电路故障，提高故障诊断效率。

本文将介绍汽车万用表的使用流程，包括准备工作、仪器设置和测试步骤。

2. 准备工作在使用汽车万用表之前，需要进行以下准备工作：•安全工具：佩戴绝缘手套和护目镜，确保安全操作。

•停车位置：将车辆停在平坦的地面上，并拉起手刹。

•关闭电源：将车辆电源关闭，包括发动机和车载电子设备。

3. 仪器设置在开始测试之前，需要正确设置万用表以适应当前测试需求。

下面是一些常见的仪器设置：3.1 电压测量•选择电压测量模式：将旋钮调整到“V”或“DCV”位置。

•选择量程：根据预测电压范围，选择合适的量程档位。

•连接测试引线：将红色测试引线连接到表头的“VΩmA”插孔，将黑色测试引线连接到“COM”插孔。

3.2 电流测量•选择电流测量模式：将旋钮调整到“A”或“DCA”位置。

•选择量程：根据预测电流范围，选择合适的量程档位。

•连接测试引线：将红色测试引线从“VΩmA”插孔插入“10A”插孔。

3.3 电阻测量•选择电阻测量模式：将旋钮调整到“Ω”位置。

•选择量程：根据预测电阻范围，选择合适的量程档位。

•连接测试引线：将红色和黑色测试引线分别连接到“VΩmA”和“COM”插孔。

4. 测试步骤完成准备工作和仪器设置后，可以开始进行汽车电路的测试。

下面是一般的测试步骤：4.1 电池电压测试•将红色测试引线连接到电池的正极（+），黑色测试引线连接到电池的负极（-）。

•读取电池电压：观察万用表显示的电压值。

4.2 灯泡测试•将红色测试引线连接到灯泡的正极，黑色测试引线连接到灯泡的负极。

•打开车辆的灯泡开关。

•读取灯泡电压：观察万用表显示的电压值，确认是否正常。

4.3 传感器测试•根据传感器类型和位置，将测试引线连接到相应的传感器引脚。

•激活传感器：例如，踩下刹车踏板或打开空调开关。

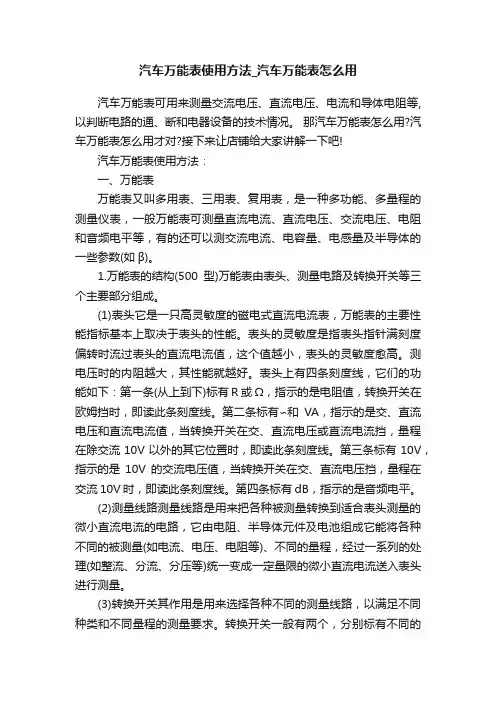

汽车万能表使用方法_汽车万能表怎么用汽车万能表可用来测量交流电压、直流电压、电流和导体电阻等,以判断电路的通、断和电器设备的技术情况。

那汽车万能表怎么用?汽车万能表怎么用才对?接下来让店铺给大家讲解一下吧!汽车万能表使用方法：一、万能表万能表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万能表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。

1.万能表的结构(500型)万能表由表头、测量电路及转换开关等三个主要部分组成。

(1)表头它是一只高灵敏度的磁电式直流电流表，万能表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。

测电压时的内阻越大，其性能就越好。

表头上有四条刻度线，它们的功能如下：第一条(从上到下)标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。

第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。

第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。

第四条标有dB，指示的是音频电平。

(2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程，经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。

(3)转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。

转换开关一般有两个，分别标有不同的档位和量程。

2.符号含义(1)∽ 表示交直流(2) V-2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V(3)A-V-Ω 表示可测量电流、电压及电阻(4)45-65-1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45-65Hz(5)2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似(其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置)))3.万能表的使用(1)熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

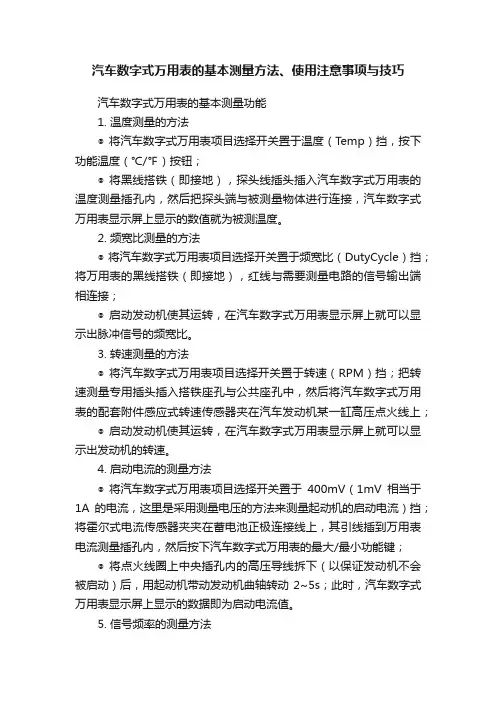

汽车数字式万用表的基本测量方法、使用注意事项与技巧汽车数字式万用表的基本测量功能1. 温度测量的方法◎ 将汽车数字式万用表项目选择开关置于温度（Temp）挡，按下功能温度（℃/℉）按钮；◎ 将黑线搭铁（即接地），探头线插头插入汽车数字式万用表的温度测量插孔内，然后把探头端与被测量物体进行连接，汽车数字式万用表显示屏上显示的数值就为被测温度。

2. 频宽比测量的方法◎ 将汽车数字式万用表项目选择开关置于频宽比（DutyCycle）挡；将万用表的黑线搭铁（即接地），红线与需要测量电路的信号输出端相连接；◎ 启动发动机使其运转，在汽车数字式万用表显示屏上就可以显示出脉冲信号的频宽比。

3. 转速测量的方法◎ 将汽车数字式万用表项目选择开关置于转速（RPM）挡；把转速测量专用插头插入搭铁座孔与公共座孔中，然后将汽车数字式万用表的配套附件感应式转速传感器夹在汽车发动机某一缸高压点火线上；◎ 启动发动机使其运转，在汽车数字式万用表显示屏上就可以显示出发动机的转速。

4. 启动电流的测量方法◎ 将汽车数字式万用表项目选择开关置于400mV（1mV相当于1A的电流，这里是采用测量电压的方法来测量起动机的启动电流）挡；将霍尔式电流传感器夹夹在蓄电池正极连接线上，其引线插到万用表电流测量插孔内，然后按下汽车数字式万用表的最大/最小功能键；◎ 将点火线圈上中央插孔内的高压导线拆下（以保证发动机不会被启动）后，用起动机带动发动机曲轴转动2~5s；此时，汽车数字式万用表显示屏上显示的数据即为启动电流值。

5. 信号频率的测量方法◎ 将汽车数字式万用表项目选择开关置于频率（Freq）挡；将汽车数字式万用表搭铁插座孔引出的黑线搭铁（接汽车地线），从汽车数字式万用表公共插座孔引出的红线与被检测的信号线相连接；◎ 使被检测的电路进入工作状态，此时汽车数字式万用表显示屏上显示的数据即为被测频率。

6. 点火线圈一次侧电路闭合角的测量方法◎ 将汽车数字式万用表项目选择开关置于闭合角（Dwell）挡；将汽车数字式万用表搭铁插座孔引出的黑线搭铁（接汽车地线），从汽车数字式万用表公共插座孔引出的红线与点火线圈负极接线柱连接；◎ 启动发动机使其平稳运转后，此时汽车数字式万用表显示屏上显示的数据即为被测点火线圈一次侧电路的闭合角。

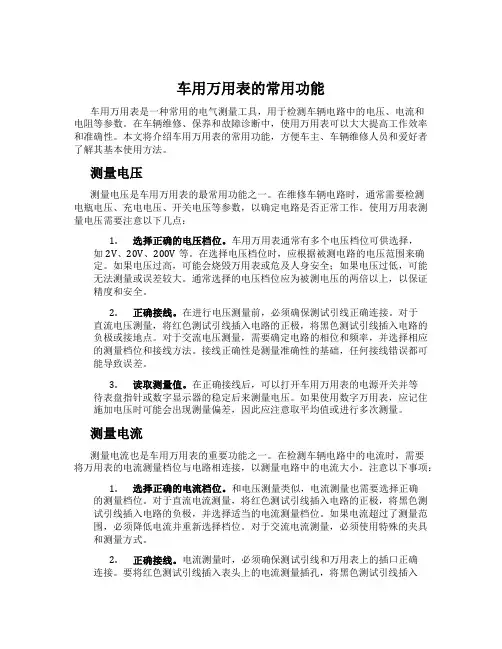

车用万用表的常用功能车用万用表是一种常用的电气测量工具，用于检测车辆电路中的电压、电流和电阻等参数。

在车辆维修、保养和故障诊断中，使用万用表可以大大提高工作效率和准确性。

本文将介绍车用万用表的常用功能，方便车主、车辆维修人员和爱好者了解其基本使用方法。

测量电压测量电压是车用万用表的最常用功能之一。

在维修车辆电路时，通常需要检测电瓶电压、充电电压、开关电压等参数，以确定电路是否正常工作。

使用万用表测量电压需要注意以下几点：1.选择正确的电压档位。

车用万用表通常有多个电压档位可供选择，如2V、20V、200V等。

在选择电压档位时，应根据被测电路的电压范围来确定。

如果电压过高，可能会烧毁万用表或危及人身安全；如果电压过低，可能无法测量或误差较大。

通常选择的电压档位应为被测电压的两倍以上，以保证精度和安全。

2.正确接线。

在进行电压测量前，必须确保测试引线正确连接。

对于直流电压测量，将红色测试引线插入电路的正极，将黑色测试引线插入电路的负极或接地点。

对于交流电压测量，需要确定电路的相位和频率，并选择相应的测量档位和接线方法。

接线正确性是测量准确性的基础，任何接线错误都可能导致误差。

3.读取测量值。

在正确接线后，可以打开车用万用表的电源开关并等待表盘指针或数字显示器的稳定后来测量电压。

如果使用数字万用表，应记住施加电压时可能会出现测量偏差，因此应注意取平均值或进行多次测量。

测量电流测量电流也是车用万用表的重要功能之一。

在检测车辆电路中的电流时，需要将万用表的电流测量档位与电路相连接，以测量电路中的电流大小。

注意以下事项：1.选择正确的电流档位。

和电压测量类似，电流测量也需要选择正确的测量档位。

对于直流电流测量，将红色测试引线插入电路的正极，将黑色测试引线插入电路的负极，并选择适当的电流测量档位。

如果电流超过了测量范围，必须降低电流并重新选择档位。

对于交流电流测量，必须使用特殊的夹具和测量方式。

2.正确接线。

汽车数据万用表的使用方法汽车数据万用表（也称为多用途电表）是一种测量和检测汽车电子系统状况的工具。

它可以帮助汽车技师诊断电气问题，找出故障并进行修复。

以下是汽车数据万用表的使用方法：1.选择合适的测量范围：首先，根据需要测量的电压、电流或阻力范围，选择相应的测量档位。

确保选择的档位能够包含预期的值，这样可以避免损坏测量仪器。

2.连接测量引线：将红色测量引线连接到测量仪器中的正极插口，将黑色引线连接到负极插口。

确保好插头连接，并且电路处于断开状态时进行连接。

3.测量电压：将红色测量引线放到欲测量的电源正极上，将黑色引线放到负极上。

打开电路，读取测量仪器上显示的电压数值。

确保仪器与电路连接紧密以获得准确的读数。

4.测量电流：在电路中断开熄火之前，将测量仪器连接到电路中欲测量的位置。

确保选择合适的电流测量档位。

关闭电路后，再次联系电流测量仪器。

读取和记录仪器上显示的电流值。

请谨记，在测量电流时，仪器的测量范围应等于或超过预期电流值。

5.测量阻力：在电路断开状态下，将测量引线的两个触点连接到欲测量的电子器件或电路上。

读取仪器上显示的阻力数值。

类似于电压和电流测量，选择适当的阻力测量档位以获得准确的读数。

6.其他功能：汽车数据万用表通常还有其他功能，如温度测量、频率测量和脉冲宽度测量等。

根据具体需要，按照仪器说明书或操作指南操作。

总之，汽车数据万用表是一种强大的工具，用于检测和修复汽车电气系统问题。

熟练掌握其使用方法对于汽车修理技师和爱好者来说是至关重要的。

使用万用表时，确保安全，遵循操作手册的指导，并在需要时寻求专业人员的协助。

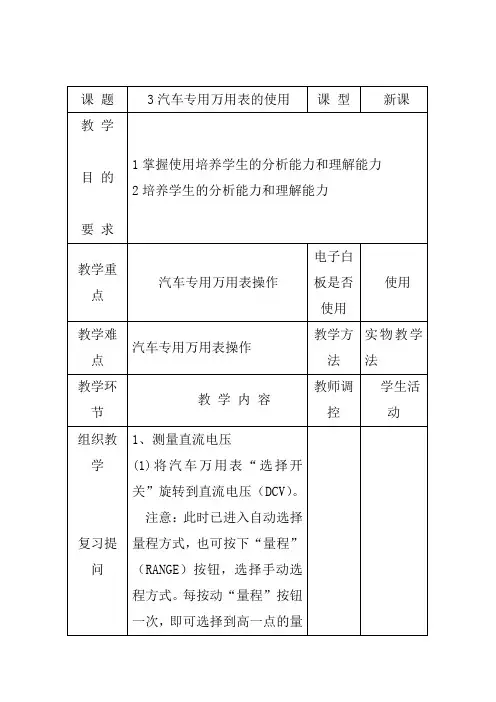

课题3汽车专用万用表的使用课型新课教学目的要求1掌握使用培养学生的分析能力和理解能力2培养学生的分析能力和理解能力教学重点汽车专用万用表操作电子白板是否使用使用教学难点汽车专用万用表操作教学方法实物教学法教学环节教学内容教师调控学生活动组织教学复习提问1、测量直流电压(1)将汽车万用表“选择开关”旋转到直流电压（DCV）。

注意：此时已进入自动选择量程方式，也可按下“量程”（RANGE）按钮，选择手动选程方式。

每按动“量程”按钮一次，即可选择到高一点的量导入新课讲授新课程。

(2)红色测针的导线插入面板电压/欧姆插孔中，黑色测针的导线插入面板COM插孔中。

3) 红、黑测针连接到被测电路上。

注意：汽车万用表的“＋”、“－”测针应和电路测点的“＋”、“－”极性一致。

(4)读取直流电压值。

注意：只需将万用表“选择开关”旋转到交流电压（ACV）位置，即可进行交流电压测量。

此时已进入自动选择量程方式，也可按下“量程”（RANGE）按钮，选择手动选程方式。

每按动“量程”按钮一次，即可选择到高一点的量程。

2.测量直流电流(1)按下“直流/交流”实操演示巡回指导（DC/AC）按钮，选择直流。

(2)将“选择开关”旋转到15A、mA、μA位置。

(3)红色测针的导线插入面板15A或mA/μA插孔中，黑色测针的导线插入面板COM插孔中。

注意：如果拿不准所需电流量程，应先从15A开始。

4) 红、黑测针连接到被测电路上，与电路串连。

(5)打开被测电路。

(6)读取直流电流值。

注意：只需按下万用表“直流/交流”（DC/AC）按钮，选择交流。

即可按上述方法进行交流电流测量。

学生按要求进行实践训练分组练习板书设计：汽车专用万用表操作课后回顾：完成教学计划，效果较好。

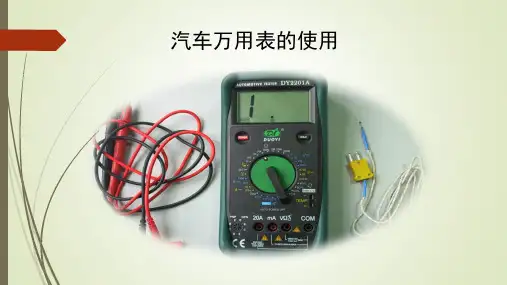

汽车万用表的使用方法汽车修理中常用万用表可用来测量交流电压、直流电压、电流和导体电阻等,以判断电路的通、断和电器设备的技术情况。

下面给大家分享汽车万用表的使用方法。

汽车万用表的功能要求随着轿车技术的快速发展，电子技术在轿车中得到了广泛的应用，当汽车的电子元件出现故障需要进行检查时，最重要的是测量数据和故障原因的推理过程。

而除了检测电压、电阻和电流等参数外，还需要检测转速、闭合角、频宽比(占空比)、频率、压力、时间、电容、电感、温度、半导体元件等。

这些参数对于发动机电控系统的故障检测与诊断具有重要意义。

但是这些参数用一般数字式万用表无法检测，需用专用仪表即汽车万用表。

汽车万用表一般应具备下述功能：(1)测量交、直流电压。

考虑到电压的允许变动范围及可能产生的过载，汽车万用表应能测量大于40V的电压值，但测量范围也不能过大，否则，读数的精度下降。

(2)测量电阻。

汽车万用表应能测量1MΩ的电阻，测量范围大一些使用起来较方便。

(3)测量电流。

汽车万用表应能测量大于10A的电流，测量范围再小则使用不方便。

(4)记忆最大值和最小值。

该功能用于检查某电路的瞬间故障。

(5)模拟条显示。

该功能用于观测连续变化的数据。

(6)测量脉冲波形的频宽比和点火线圈一次侧电流的闭合角。

该功能用于检测喷油器、怠速稳定控制阀、EGR电磁阀及点火系统等的工作状况。

(7)测量转速。

(8)输出脉冲信号。

该功能用于检测无分电器点火系统的故障。

(9)测量传感器输出的电信号频率。

(10)测量二极管的性能。

(11)测量大电流。

配置电流传感器(霍尔式电流传感夹)后，可以测量大电流。

(12)测量温度。

配置温度传感器后可以检测冷却水温度、尾气温度和进气温度等。

目前国内最热门的汽车万用表，主要为美国福禄克产品，如：Fluke 87V、Fluke 78、Fluke 88V等型号的汽车福禄克万用表—.cn/，都具有上述功能。

有些汽车万用表，除了具有上述基本功能外，还有一些扩展功能。

汽车专用万用表是可以测量一些汽车上需要测量的数据，专门为汽车打造的一款实用工具。

普通万用表可以测量电阻、电压、电流。

汽车专用万用表可以测量除普通万用表之外的温度、发动机转速（频率）、占空比、测试二极管、两导体点之间的通断、三极管、闭合角等。

汽车万用表的内阻很高、频带很宽、和灵敏度很高，有较强的抗干扰能力，液晶数字显示，读书更方便；还具有记忆功能。

汽车万能表可测A、20~200MΩ的电阻B、2~1000V的直流电压C、20~700V 的交流电压D 、3、4、5、6、8缸发动机的转速E、3、4、5、6、8缸发动机的闭合角F、HTE档位检测三极管G、20~200A的交流电流H、20~200A的直流电流I、温度J、DUTY占空比K、二极管的好坏和导线两点之间的通断情况万用表的具体使用方法：使用万用表测不通的数值要把开关旋到相应的合适档位上。

应注意红表笔在测不同大小的电流时应插入相应的插孔中。

有的表上带有机械保护装置，调节旋钮不要硬拧，应把红表笔拔出后，再调到合适量程。

A、温度的测量。

将挡位旋至℃档，把传感器插入TEMP孔，切勿插反，否则温度读数会跟实际情况相反。

B、占空比测量。

将挡位旋至DUTY档，黑表笔直接搭铁，红表笔接电路信号，此时显示的数字就是占空比的百分数。

C、转速测量。

根据发动机的缸数把旋钮旋到对应的挡位，黑表笔直接搭铁，红表笔接到凸轮轴位置传感器工作负极上，此时读数乘以10就是该发动机的转速。

如果测量结果显示的是负数，则表示红表笔接了负极，黑表笔接了正极。

测量电阻时应把电源和一端的导线断开并且不要用手接触表笔。

当旋钮处于二极管档时测一根导线若万用表发出蜂鸣声，则表示这根导线导通良好。

在汽车维修实际使用中一般只需用20V直流电压档和二极管档两个档位。

注意：万用表内部电源不足会造成测量误差增大。
