超高效液相色谱三重四级杆质谱联用仪主要技术性能要求

一、超高压液相色谱/三重串联四极杆质谱联用仪技术要求1.应用范围：药品中痕量和超痕量农兽药残留及非法添加剂的筛查和定量分析，环境样品中有机污染物的分析，法医毒理学中毒物的筛查和定量分析等。

2.工作条件：2.1工作电压：220±5%V2.2操作温度：15–30︒C2.3湿度：<85%3.技术参数3.1液相色谱部分3.1.1高压混合二元梯度泵* 3.1.1.1串联双柱塞往复泵设计，可自主溶剂压缩因子设置，自动连续可变冲程驱动（20μL-100μL），保证在不同流速及不同流动相组成下的最佳流速稳定性；（提供连续可变冲程的软件截图并加盖生产厂商公章）3.1.1.2为保证仪器寿命，以及长期使用后的性能，要求溶剂泵传动装置采用金属滚珠螺杆，而非皮带轮设计；* 3.1.1.3流量范围：0.001mL/min–4.0mL/min，递增率0.001mL/min；3.1.1.4压力范围：0–18,500psi或更高；3.1.1.5混合精度：＜0.18%RSD；3.1.1.6混合准确度：＜±0.40%；*3.1.1.7延迟体积最小可达20µL；*3.1.1.8耐受pH范围：1-12；3.1.2自动进样器：* 3.1.2.1样品容量：≥130位2mL样品瓶；3.1.2.2压力范围：0–18,500psi或更高；3.1.2.3进样范围：0.1–20μL；3.1.2.4进样精度：<0.20%RSD；*3.1.2.5交叉污染度：<0.0015%（以氯己定为测试对象，而非咖啡因）；3.1.2.6控制：自动洗针程序，柱前自动衍生程序，取样及进样速率；3.1.3柱温箱3.1.3.1柱温范围：室温上5︒C–80︒C；3.1.3.2温度稳定性：±0.05℃3.1.3.3温度准确度：±0.5℃；3.1.3.4柱容量：同时放置2根以上30cm色谱柱。

3.2三重串联四极杆质谱仪部分*3.2.1离子源：独立的ESI源。

超高效液相色谱-三重四极杆串联质谱联用仪技术参数一、应用范围本设备主要用于食品安全，药物代谢，毒物分析，代谢组学，脂质组学等小分子化合物的快速同步定性、定量分析。

1.工作条件1. 1.1电源电压：230V±10%,50∕60Hz,16Λ1.1.2环境温度：15-27βC（最优：18~21C）1.1.3相对湿度：20-80%二、技术要求1.超高效液相色谱仪1.1二元超高效梯度泵（带真空在线脱气机）1. 1.1流量范围:0~8m1.∕min,步进0.001m1./min▲1.1.2最大压力：≥103.4Mpa1.1.3流量准确度:＜0.1%1.1.4流量精密度：＜0.05%1.1.5梯度混合精确度：＜0.15%1.1.1.6梯度混合类型：二元高压混合1.2.7泵清洗系统：主动式单独流路清洗柱塞1.3.动进样器：1.4.1进样体积：0.01-IOO P1.1.4.2进样体积准确度：0.5%1.4.3交叉污染：0.004%1.5.温箱1.6.1温控范围：5~80°C1.3.2温度准确度：±0.5C1.3.3温度精度±0.1C1.3.4容量：最多12支色谱柱2.质谱部分技术性能2.1.离子源2.1.2离子源：独立的可加热电喷雾离子源（ESI源），全内置式气路电路接口设计，安装离子源时即可实现气路电路连接，自动识别，实现零误操作；▲2.1.2可加热ES1.源，加热温度最高可达550C,不分流的情况下采用纯水作为溶剂，流速为1.u1.-2000μ1.∕min;2.1.3探针采用60度最优喷雾设计，可在任意位置固定并实现前后直线型、左右圆弧型调节，高低连续可调；2.1.4内置大面积多边形同轴主动排废气设计，消除废气涡流，降低化学噪音，不锈钢排废管路，实现离子源腔体高温自洁净；2.1.5具有雾化气、辅助雾化气、可调式吹扫气（0-151.∕min可调），进一步提高雾化效率和稳定性；2.1.6可拆卸的吹扫挡锥，非对称锥面设计，在富灵敏度的情况下确保长期耐用性；2.1.7内置六通阀，实现流动相自由切换2.2离子传输系统▲2.2.1离子传输系统必须配有离子传输管设计，保护分子涡轮泵，减少真空负担；2.2.2大口径非对称高通量离子传输管，确保更多离子进入质谱系统，提高灵敏度；2.2.3离子传输管双独立加热，最高温度可达400℃,进一步提高脱溶剂效率和确保离子传输系统抗污染能力；2.2.4具有真空隔断阀设计，在移去、清洗离子传输部件时，不需破坏真空即可实现快速更换，待机时不需要消耗氮气；2.3四极杆质量分析器2.3.1碰撞气为高纯高惰性氧气或氮气，确保母离子碎裂效率；2.3.2四极杆分辨率：QI和Q3在全质量范围，分辨率可到0.2amu的高选择性，在只需在方法设定设定界面简单选择即可，无需特殊手动调谐。

垦利区检验检测中心食品检测能力提升项目参数液相色谱质谱联用仪技术指标1. 设备名称液相色谱质谱联用仪（LC-MS-MS）2、主要用途用于农副产品、食品、植物样品、动物组织、水产品、环境等样品中农药、兽药、食品添加剂、生物毒素等3000以下分子量的化学污染物定性定量分析。

3、工作条件工作条件及安全性符合中国及国际有关标准或规定3.1 工作电源电压: AC 220V±53.2 工作环境温度: 16～25℃3.3 工作环境相对湿度: 40～80%4、技术指标4.1 硬件4.1.1 超高效（快速高分辨）液相色谱部分4.1.1.1 多元高压梯度系统*4.1.1.1.1 流速范围：大于0 ml/min～5.0 mL/min。

*4.1.1.1.2 流量精度：RSD≤0.05%。

4.1.1.1.3 最高操作压力：大于14000psi。

4.1.1.1.4 延迟体积：≤40µL4.1.1.1.5 溶剂数量：44.1.1.1.6 混合方式：高压混合4.1.1.2 样品管理系统*4.1.1.2.1 自动进样器：2ml样品瓶最少能放105个以上4.1.1.2.2 进样范围：0.01-100ul，增量0.1 ul；可选配更多进样体积4.1.1.2.3 进样精度：RSD≤0.2%。

4.1.1.2.4 自动进样器温控范围：大于4-40摄氏度。

4.1.1.2.5 样品残留：<0.002%。

*4.1.1.2.6均采用避光盖板，便于光敏感样品的长时间放置；具有泄漏传感器，有样品盘和样品自动识别功能。

*4.1.1.2.7 可进行编程进样，用于进行自动柱前衍生，柱前样品自动稀释，自动混合等复杂进样方式。

4.1.1.3 柱温箱系统*4.1.1.3.1 柱温箱温控范围：大于5-90℃。

4.1.1.3.2 柱温箱控温精度：±0.1摄氏度。

4.1.1.3.3 柱容量：大于3根色谱柱，最长可安装30cm色谱柱。

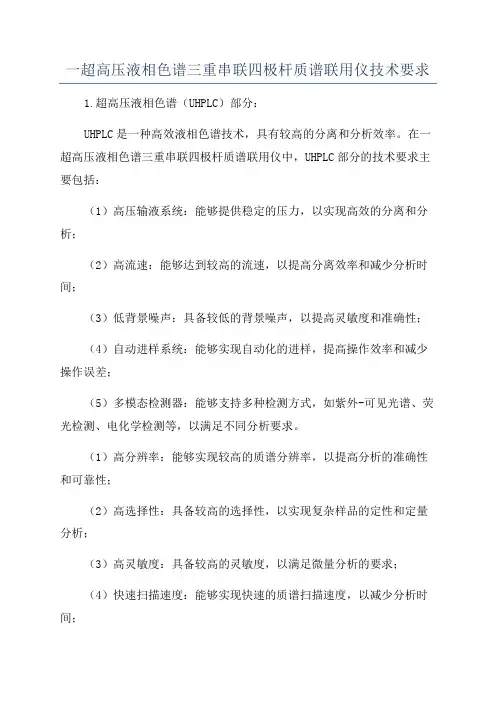

一超高压液相色谱三重串联四极杆质谱联用仪技术要求
1.超高压液相色谱（UHPLC）部分：
UHPLC是一种高效液相色谱技术，具有较高的分离和分析效率。

在一超高压液相色谱三重串联四极杆质谱联用仪中，UHPLC部分的技术要求主要包括：
（1）高压输液系统：能够提供稳定的压力，以实现高效的分离和分析；
（2）高流速：能够达到较高的流速，以提高分离效率和减少分析时间；
（3）低背景噪声：具备较低的背景噪声，以提高灵敏度和准确性；
（4）自动进样系统：能够实现自动化的进样，提高操作效率和减少操作误差；
（5）多模态检测器：能够支持多种检测方式，如紫外-可见光谱、荧光检测、电化学检测等，以满足不同分析要求。

（1）高分辨率：能够实现较高的质谱分辨率，以提高分析的准确性和可靠性；
（2）高选择性：具备较高的选择性，以实现复杂样品的定性和定量分析；
（3）高灵敏度：具备较高的灵敏度，以满足微量分析的要求；
（4）快速扫描速度：能够实现快速的质谱扫描速度，以减少分析时间；
（5）多反应监测（MRM）模式：支持多反应监测模式，能够实现复杂样品的定量分析。

3.联用系统的稳定性和可靠性：
（1）仪器系统的稳定性：仪器系统能够在长时间运行过程中保持稳定的性能，实现可靠的分析结果；
（2）仪器系统的可靠性：仪器系统具备较高的可靠性，能够满足长时间的高强度使用，降低故障率；
（3）仪器系统的自动化控制：能够实现自动化的操作和控制，提高操作的简便性和减少操作误差；
（4）软件系统的可靠性：软件系统具有较高的可靠性和稳定性，以确保分析数据的准确性和可靠性。

三重四极杆串联质谱仪技术参数原装进口主要用途：用于食品、农产品、环境样品等复杂基质中痕量有机化合物的定量定性分析1.工作条件1.1电源:220V，50Hz1.2温度:操作环境15˚C -35˚C1.3湿度:操作状态25-50%, 非操作状态10-95%2.性能指标2.1质谱部分2.1.1 免清洁离子源：整体非镀层惰性，无需拆卸离子源，无需清洗透镜，无需重新调谐，无需重新校正。

*2.1.2无损双灯丝设计，且具有灯丝透镜，保护灯丝，提高灯丝寿命，灯丝电流：0-300uA 2.1.3离子化能量：10-300ev*2.1.4质量分析器：整体、双曲面石英镀金四极杆（首选）；四极杆温度（包括主四级杆及预杆）可独立加热至200℃，免清洗。

2.1.5质量轴分辨率：0.4-4amu 可调；2.1.6质量轴稳定性：± 0.10u/48小时2.1.7质量范围：10-1050 m/z2.1.8侧开式面板，面板控制器可显示质谱状态信息及质谱工作参数的输入*2.1.9仪器检测限指标 (为仪器验收指标)：(测试的柱子规格为30mx0.25mmx0.25um) 仪器检测限指标(EI MRM IDL)：小于0.5fg 八氟奈 (OFN),2fg OFN连续进样8次投标时提供应用文章佐证*2.1.10灵敏度：(测试的柱子规格为30mx0.25mmx0.25um)EI MRM模式：100fg 八氟奈, 信/噪比≥14000:1(272-222 )EI MRM模式：10fg 八氟奈, 信/噪比≥1400:1(272-222 )*2.1.11最大扫描速率：≥20000amu/秒*2.1.12最小MRM驻留时间：≤0.5毫秒*2.1.13多反应监测采集速度(MRM):≥800 MRM/秒2.1.14线性加速高压六极杆碰撞反应池，消除“记忆效应”和“交叉污染”；采用氮气作为碰撞气，氦气淬灭技术，去除中性噪音干扰。

2.1.15碰撞池能量范围：0-60ev 连续可调2.1.16动态范围：全动态范围为106*2.1.17真空系统：两级分子涡轮泵高真空系统, 空气冷却，无需水冷，分子涡轮泵和质谱为同一厂家生产,确保维护方便。

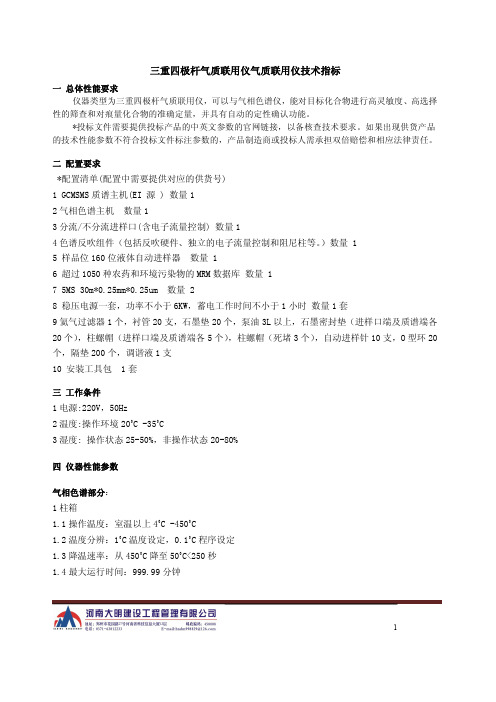

1三重四极杆气质联用仪气质联用仪技术指标一总体性能要求仪器类型为三重四极杆气质联用仪，可以与气相色谱仪，能对目标化合物进行高灵敏度、高选择性的筛查和对痕量化合物的准确定量，并具有自动的定性确认功能。

*投标文件需要提供投标产品的中英文参数的官网链接，以备核查技术要求。

如果出现供货产品的技术性能参数不符合投标文件标注参数的，产品制造商或投标人需承担双倍赔偿和相应法律责任。

二配置要求*配置清单(配置中需要提供对应的供货号)1GCMSMS 质谱主机(EI 源)数量12气相色谱主机数量13分流/不分流进样口(含电子流量控制)数量14色谱反吹组件（包括反吹硬件、独立的电子流量控制和阻尼柱等。

）数量15样品位160位液体自动进样器数量16超过1050种农药和环境污染物的MRM 数据库数量175MS 30m*0.25mm*0.25um 数量28稳压电源一套，功率不小于6KW，蓄电工作时间不小于1小时数量1套9氦气过滤器1个，衬管20支，石墨垫20个，泵油3L 以上，石墨密封垫（进样口端及质谱端各20个），柱螺帽（进样口端及质谱端各5个），柱螺帽（死堵3个），自动进样针10支，O 型环20个，隔垫200个，调谐液1支10安装工具包1套三工作条件1电源:220V，50Hz2温度:操作环境20˚C -35˚C3湿度:操作状态25-50%，非操作状态20-80%四仪器性能参数气相色谱部分：1柱箱1.1操作温度：室温以上4˚C -450˚C1.2温度分辨：1˚C 温度设定，0.1˚C 程序设定1.3降温速率：从450˚C 降至50˚C<250秒1.4最大运行时间：999.99分钟1.520梯度/21平台程序升温1.6温度稳定性:＜0.01˚C/1˚C环境变化1.7升温速率：升温速度0.1-120˚C/min2分流/不分流毛细管柱进样口(带电子气路控制)2.1可编程电子参数设定压力、流速、分流比2.2最高使用温度400˚C*2.3压力设定精度：0.001psi3反吹和保留时间锁定功能*3.1可以实现柱中和柱后反吹,大大缩短运行时间,确保系统的稳定性和增加柱寿命3.2具有更换色谱柱不泄真空的功能3.3具有保留时间锁定功能4液体自动进样器4.1液体进样量范围：通常介于0.1-50μL之间*4.2样品瓶位数：不少于165位4.3进样量线性：≥99%4.4面积重现性：小于0.3%RSD质谱部分：1基本性能1.1质量数范围:10～1050amu*1.2灵敏度：以下灵敏度需要同时满足(测试的柱子规格为5ms柱子，30mx0.25mmx0.25um)EI MRM 模式：100fg八氟奈,信/噪比≥15000:1(272—222)*1.3仪器检测限指标(为仪器安装指标)：(测试的柱子规格为30mx0.25mmx0.25um)仪器检测限指标(EI MRM IDL)：小于4fg八氟奈(OFN),10fg OFN连续进样8次*1.4分辨率：0.4-4amu可调*1.5扫描速度：≥20000Da/秒1.6MRM扫描速率：800个MRM/秒1.7最小SRM扫描时间：0.5ms1.7动态线性范围:>1061.8质量轴稳定性：+/-0.1amu24hours.2离子源2.1EI*2.2离子源电子能量：10-300eV2.3离子源温度：独立加热，最大温度可达350℃2.4接口传输线温度：可控温，最高达350℃*2.5无损双灯丝设计，且具有灯丝透镜，保护灯丝，提高灯丝寿命，灯丝电流：0-300uA2.6一体化的带拉伸极的离子源设计,保证质谱的灵敏度.*2.7可升级自清洁离子源功能，需要提供自清洁离子源中文彩页和官网链接并加盖生产厂商公章。

超高效液相色谱-串联三重-四极杆质谱联用仪技术参数：(一)、质谱仪部分1、*离子源：电喷雾离子源(ESI，流量1~5-2000~3000 μl/min)2、大气压化学电离源(APCI，流量50~200-3000 μl/min，或200-2000 μL/min)3、离子源切换要求方便、快速；清洗、维护要方便。

4、离子源接口：离子源接口适用于100％有机相到100％水相，耐用一定浓度的缓冲液，要求采用气帘气等特殊措施，以保持高灵敏度和抗污染能力, 抗堵塞抗污染的接口技术。

5、**质量分析器：三重四极杆；*质量范围m/z：5--2000~2800 amu或更高范围。

扫描速度: 4000~10000 amu/sec；分辨率：分辨率：0. 4 FWHM；质量稳定性：±0.1amu/24h。

质量准确度: 0.1amu。

6、***串联质谱功能：具有MS/MS和MS/MS/MS功能，一次进样，可同时获得MRM定量图谱及各组分子离子二级/三级全扫描质谱图。

7、***定量分析重现性：5ppb和50ppb胆固醇氧化物连续五次进样RSD〈1%〉或5ppb和50ppb利血平连续五次进样RSD〈1%〉；定量范围：6个数量级8、**MRM检测灵敏度：(低中高三种流速方式不分流200/500/1000ul/min均可实现)ESI源(+) 1pg利血平S/N>500:1(峰峰比)；或更高ESI源(-) 1pg氯霉素S/N>500:1(峰峰比)；或更高APCI源1pg利血平S/N>300:1(峰峰比)；或更高10、**扫描模式: 全扫描(Full Scan)；选择离子扫描(SIM)；子离子扫描( Product IonScan)；母离子扫描(Precursor Ion Scan)；中性丢失扫描(Neutral Loss Scan)；选择反应扫描(SRM)；多反应同时监测扫描(MRM), 具有加速装置保证一次进样可完成多对离子MRM监测(>300对) Q2驻留时间小于2ms(dwell time).11、增强多电荷扫描；时间延迟碎裂；混合扫描(可把以上扫描功能进行组合扫描)(Mixed Scan Mode)；正/负离子快速切换扫描, 正负离子切换时间小于20-50ms。

超高效液相色谱三重四级杆质谱联用仪主要技术性能要求1．技术指标：1.1质谱部分1.1.1质谱仪主机▲1.1.1.1质量数范围(m/z)：覆盖5-2000 m/z。

1.1.1.2最高分辨率：分辨率≤0.5amu。

1.1.1.3扫描速度：≥18000amu/s。

1.1.1.4质量稳定性：±0.1amu (24hr)。

1.1.1.5最小离子驻留时间：1ms。

1.1.1.6三重四极杆扫描模式：全扫描(Full Scan)，选择离子扫描(SIM)，多反应监测扫描(MRM)，子离子扫描，母离子扫描，中性丢失扫描。

1.1.1.7具备同时定性定量功能，具备MRM+PICs或MRM+EPI扫描功能。

1.1.1.8具备离子富集功能。

1.1.1.9真空系统：大抽速无油机械泵(终生无需泵油)和长寿命涡轮分子泵组合高真空系统, 无需额外水冷却系统，自动断电保护功能。

1.1.2离子源▲1.1.2.1需配置ESI和APCI复合离子源，离子源具有真空隔断阀，无须真空系统放空，即可拆洗离子源，可实现气路电路连接，自动识别，不需进行额外操作。

复合源模式：一次进样可以同时获得ESI和APCI的正负离子方式数据等四张谱图，便于方法开发，ESI和APCI间切换时间≤20ms1.1.2.2离子源可加热，确保离子化更为充分, 辅助加热温度最大可达600℃以上,确保最大的离子化效率和抗基质干扰能力。

▲1.1.2.3离子源接口采用锥孔结构和锥孔反吹技术，无毛细管设计,以同时保持高灵敏度和优异的抗污染能力。

1.1.3检测器性能以及灵敏度1.1.3.1动态线性范围：定量超过六个数量级。

▲1.1.3.2正/负离子快速切换扫描，同时测定正、负离子化合物，切换速度：≤18ms。

▲1.1.3.3灵敏度(需提供制造商盖章的原版技术参数作为证明文件)灵敏度ESI+：1pg 利血平，MRM分析测量m/z195（子离子）、m/z609（母离子），柱上进样，信噪比≥300000:1。

包一与液相色谱联用的三重四级杆串联质谱联用仪技术参数包一：与液相色谱联用的三重四级杆串联质谱联用仪技术参数一、仪器名称：与液相色谱联用的三重四极杆串联质谱仪二、功能要求：要求为三重四极杆质谱联用仪（MS/MS），可对环境、非法添加剂、有机污染物等定性定量分析以及相关研究工作。

三、系统配置：1.ESI和APCI离子源，串联质谱质量分析器，原装最新版本的串联质谱仪软件及工作站级别电脑，打印机，定量优化和处理软件。

ESI 喷针5根，泵油2瓶。

2.10KV A延时1小时UPS电源，液氮罐。

四、主要技术参数▲1.成熟稳定的串联四极杆质谱仪制造生产技术，要求厂家有10年以上串联四极杆质谱仪制造销售历史。

2. 离子源具有主动排放废气装置带动离子源内溶剂气体排放，防止气体在密闭的离子源腔体中的回流，降低离子源的记忆效应和污染，降低机械泵的负荷延长机械泵泵油使用时间，维护试验环境，保障工作人员健康。

★3.离子源接口要求采用带气帘气技术的锥孔结构，非毛细管（半径<1mm）设计装置, 以同时保持高灵敏度和优异的抗污染能力；离子源切换方便、快速，无需放空质谱真空系统；清洗、维护方便；离子源接口具高灵敏度和优异的抗污染能力. （提供证明文件）★4. 任何一种离子化模式下，要求有两路辅助加热雾化气，确保系统有稳定可靠的灵敏度，辅助加热雾化气温度可到700℃。

★5. ESI/APCI离子源流速：液相不分流方式的情况下流速范围5μL～3ml/min ，可以直接移植液相方法到质谱而不损失灵敏度。

★6.采用高纯氮气作为雾化气和碰撞气，无需额外氩气；7.Q0离子引入部分拥有高压离子聚焦技术，压力为8mtorr，以确保最佳的离子聚焦效果和离子传输效率, 有效消除“记忆效应”和“交叉污染”▲8.采用线性加速碰撞池技术，可以使离子快速通过碰撞室，提高分析通量，消除“记忆效应”和“交叉污染”。

Dwell time低至1ms时，灵敏度不损失。

三重串联四极杆液质联用仪品牌：WATERS1、设备名称：液相色谱串联四极杆质谱联用仪2、主要用途：用于多种农、兽药残留、生物毒素残留、食品添加剂的检测，动物及动植物源食品的残留监控工作，特别是对检测结果为阳性的样品，可进行结果确证，并且可以对预期要开展的检测项目进行检测技术储备，以加强对出口食品、农产品安全卫生质量的监管和控制。
