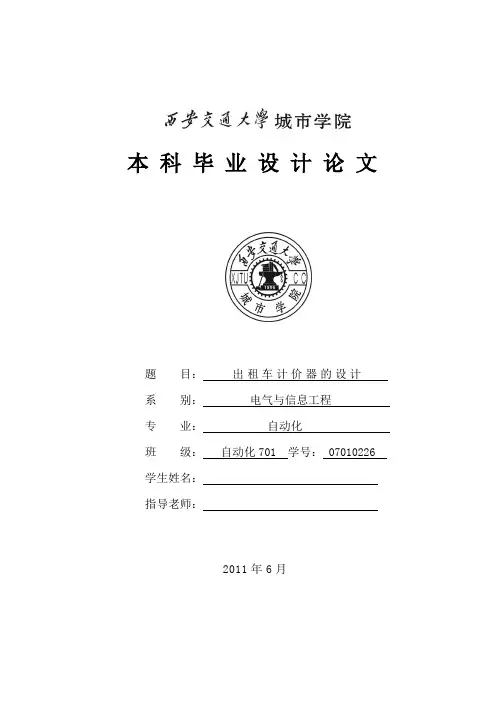

本科毕业设计论文题目：出租车计价器的设计系别：电气与信息工程专业：自动化班级：自动化701 学号： 07010226 学生姓名：指导老师：2011年6月毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

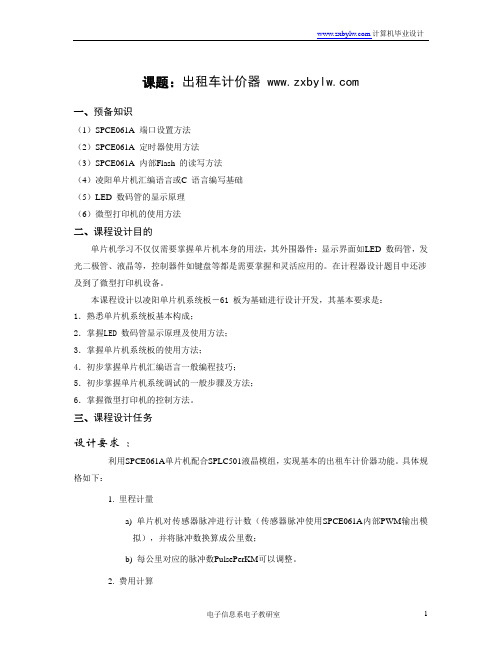

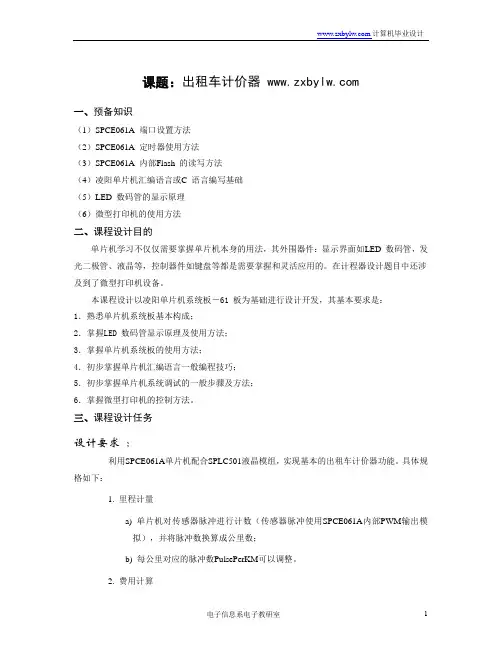

课题：出租车计价器 一、预备知识（1）SPCE061A 端口设置方法（2）SPCE061A 定时器使用方法（3）SPCE061A 内部Flash 的读写方法（4）凌阳单片机汇编语言或C 语言编写基础（5）LED 数码管的显示原理（6）微型打印机的使用方法二、课程设计目的单片机学习不仅仅需要掌握单片机本身的用法，其外围器件：显示界面如LED 数码管，发光二极管、液晶等，控制器件如键盘等都是需要掌握和灵活应用的。
在计程器设计题目中还涉及到了微型打印机设备。
本课程设计以凌阳单片机系统板－61 板为基础进行设计开发，其基本要求是：1．熟悉单片机系统板基本构成；2．掌握LED 数码管显示原理及使用方法；3．掌握单片机系统板的使用方法；4．初步掌握单片机汇编语言一般编程技巧；5．初步掌握单片机系统调试的一般步骤及方法；6．掌握微型打印机的控制方法。
三、课程设计任务设计要求：利用SPCE061A单片机配合SPLC501液晶模组，实现基本的出租车计价器功能。
具体规格如下：1. 里程计量a) 单片机对传感器脉冲进行计数（传感器脉冲使用SPCE061A内部PWM输出模拟），并将脉冲数换算成公里数；b) 每公里对应的脉冲数PulsePerKM可以调整。
2. 费用计算a) 费用计算包括两部分：行驶费用和低速等待费用；b) 行驶费用计算如下：白天行驶里程不足StartMilege（三公里）时，费用按照起步价StartPrice（￥10.0元）计算；当超出StartMilege时，行驶费用＝StartPrice+（行驶里程－StartMilege）×每公里的单价；夜晚行驶里程不足StartMilege时，费用按照起步价NightStartPrice（￥11.0元）计算；当超出StartMilege时，行驶费用＝NightStartPrice+（行驶里程－StartMilete）×每公里的单价；c) 每公里的单价根据时间区分为白天和黑夜两种价格。

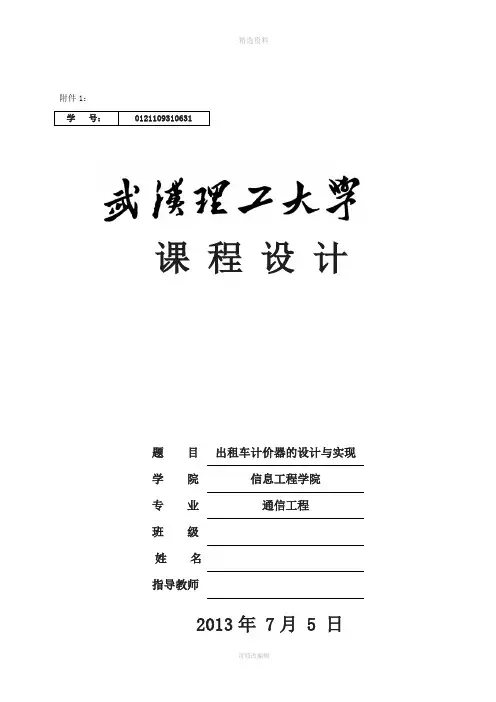

附件1：学号：*************课程设计题目出租车计价器的设计与实现学院信息工程学院专业通信工程班级姓名指导教师2013年 7月 5 日课程设计任务书学生姓名：专业班级：指导教师：工作单位：信息工程学院题目: 出租车计价器的设计与实现初始条件：本设计既可以使用集成译码器、计数器、定时器、脉冲发生器和必要的门电路等，也可以使用单片机系统构建多功能数字钟。
用数码管显示行驶里程、停车时间和计费值。
要求完成的主要任务: （包括课程设计工作量及技术要求，以及说明书撰写等具体要求）1、课程设计工作量：1周。
2、技术要求：1）设计一个出租车计价器。
要求用4位数码管显示行驶里程、停车时间和计费值，采用按键切换显示物理量。
2）出租车的起步价为3元，当里程行驶到1km后，费用为4元；当里程行驶到1.5km后，费用为5元；，当里程行驶到2km后，费用为6元；当里程行驶到2.5km后，费用为7元；当里程行驶到3km后，费用为8元；此后每公里计费为0.7元/0.5km。
停车每达3分钟，增加0.7元。
3）具有秒、分为60进制计数功能，能显示分、秒停车状态的计时结果，格式为：00:00min。
按照轮胎转动1圈为1m计算，计算并显示行驶的里程结果，格式为：000.0km。
能显示乘车费用，格式为：000.0元。
4）确定设计方案，按功能模块的划分选择元、器件和中小规模集成电路，设计分电路，画出总体电路原理图，阐述基本原理。
3、查阅至少5篇参考文献。
按《武汉理工大学课程设计工作规范》要求撰写设计报告书。
全文用A4纸打印，图纸应符合绘图规范。
时间安排：1、 2103 年 5 月 16 日，布置课设具体实施计划与课程设计报告格式的要求说明。
2、 2013 年 6 月 25 日至 2013 年 6 月 28 日，方案选择和电路设计。
3、 2013 年 6 月 29 日至 2013 年 7 月 3 日，电路调试和设计说明书撰写。
4、 2013 年 7 月 5 日，上交课程设计成果及报告，同时进行答辩。

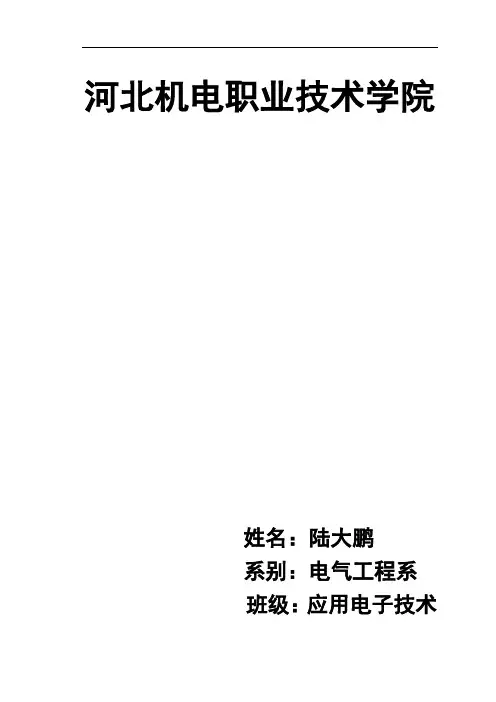

河北机电职业技术学院姓名：陆大鹏系别：电气工程系班级：应用电子技术河北机电职业技术学院毕业论文基于51单片机设计的多功能出租车计价器河北机电职业技术学院毕业论文目录第1章引言·~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~11. 1 出租车计价器概述~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~11. 2 本设计任务~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~11.2.1 设计任务~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 11.2.2 设计要求~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~11. 3 系统主要功能~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~2 第2章出租车计价器硬件设计~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 22.1 系统的硬件构成及功能~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~22. 2 AT89S51单片机及其引脚说明~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~22.3 AT24C02引脚图及其引脚功能~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~42. 4 AT24C02 掉电存储单元的设计~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~52.5 里程计算、计价单元的设计~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~62.6 数据显示单元设计·~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~6 第3章系统软件设计~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~83. 1 系统主程序设计~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~83. 2 定时中断程序设计·~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 103. 3 里程计数中断服务程序设计~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~103.4 中途等待中断服务程序设计~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~103. 5 键盘服务程序设计~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~103. 6 显示子程序服务程序设计~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~10第4章系统调试与测试结果分析~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~114. 1 使用的仪器仪表~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~114.2 系统调试~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~11 结束语~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~121、计价表使用说明~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~122、全部源程序~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~12第1章引言本次课程设计利用单片机技术来实现一台多功能出租车计价器，具有性能可靠、电路简单、成本低等特点。

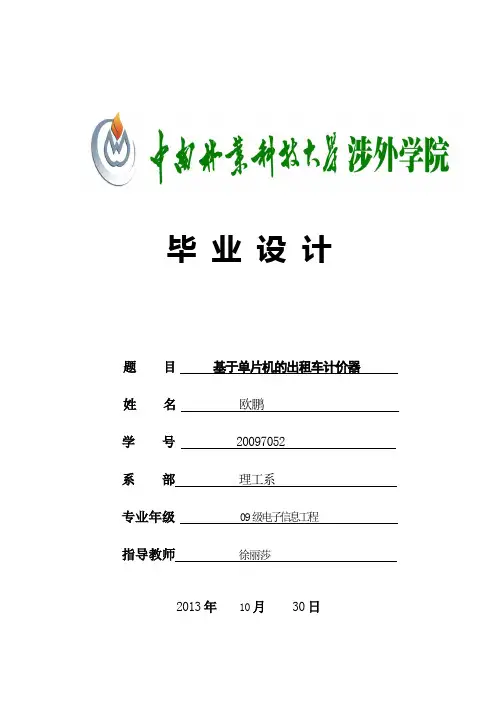

毕业设计题目基于单片机的出租车计价器姓名欧鹏学号********系部理工系专业年级09级电子信息工程指导教师徐丽莎2013年10月30日中南林业科技大学涉外学院本科毕业设计诚信声明本人郑重声明：所呈交的本科毕业设计，是本人在指导老师的指导下，独立进行研究工作所取得的成果，成果不存在知识产权争议，除设计中已经注明引用的内容外，本设计不含任何其他个人或集体已经发表或撰写过的作品成果。
对本设计的研究做出重要贡献的个人和集体均已在文中以明确方式标明。
本人完全意识到本声明的法律结果由本人承担。
本科毕业设计作者签名：二○一年月日毕业设计任务书题目基于单片机的出租车计价器姓名欧鹏学号20097052系部理工系专业年级09级电子信息工程指导教师徐丽莎2013年10月 30日毕业设计任务书5．本毕业设计课题工作进度计划：起迄日期工作内容2012/10/01--2012/10/16 2012/10/17--2012/10/28 2012/10/29--2012/11/05 2012/11/06--2013/04/152013/04/16--2013/05/162013/05/17--2013/05/271．毕业论文选题，审题；2．查阅并整理资料，完成开题报告初稿；3．修改开题报告，定稿后按统一表格打印并上交；4．根据自己掌握的知识完成论文初稿，并按中南林涉外学院毕业论文格式进行排版；5．学生在教师指导下修改、完善毕业论文（设计），并将定稿后的论文（设计）按统一格式打印；6．完成论文答辩；所在系（专业）审查意见：负责人：年月日学院意见：院领导：年月日毕业设计（论文）开题报告毕业设计（论文）开题报告3、指导教师意见：指导教师：年月日所在系（专业）审查意见：负责人：年月日毕业设计题目基于单片机的出租车计价器姓名欧鹏学号 20097052系部理工系专业年级09级电子信息工程二班指导教师徐丽莎2013年 5 月 25 日摘要随着城市改革开放的进一步深化，出租车行业迅速发展，出租车计价器的市场需求量也大大增加，计价器作为出租车的一个重要组成部分，计价器的普及必将大势所趋，预计未来计价器市场将很有发展前景。

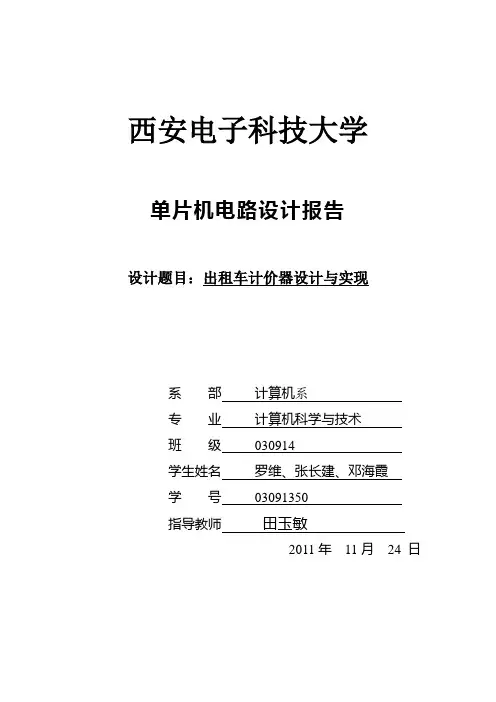

西安电子科技大学单片机电路设计报告设计题目：出租车计价器设计与实现系部计算机系专业计算机科学与技术班级030914学生姓名罗维、张长建、邓海霞学号********指导教师田玉敏2011年11月24 日1.前言本文介绍了出租车计价器系统在实际生产生活中的重要性，介绍一种以单片机STC89C52 为核心的出租车计价器的设计,阐述硬件设计过程中关键技术的处理。
在出租车是城市交通的重要组成部分，行业健康和发展也获得越来越多的关注。
汽车计价器是乘客与司机双方的交易准则，它是出租车行业发展的重要标志，是出租车中最重要的工具。
它关系着交易双方的利益。
具有良好性能的计价器无论是对广大出租车司机朋友还是乘客来说都是很必要的。
因此，汽车计价器的研究也是十分有一个应用价值的。
本设计采用STC89C52单片机为主控器，实现对出租车的计价设计，输出采8段数码显示管，74LS245芯片和74LS138芯片驱动。
本电路设计的计价器不但能实现基本的计价，而且还能根据白天，黑夜来调节单价，同时具有计时功能。
2．系统整体设计设计要求设计一款基于STC89C52单片机的出租车计价器基本功能（1）根据输入的模拟脉冲实现同步计费，起步价设为7元，每公里费用初始设为2元（2）能够根据白天/晚上切换单价（3）具有清零功能（4）八位数码管动态显示(计费模式下4位显示路程，4位显示费用)（5）具有计时功能（6）能够在计时模式和计费模式之间切换（7）按键要求：白天/晚上切换、中断输入、清零、计时模式/计费模式切换系统功能本次设计的出租车计价器的主要功能有：金额输出、里程输出、数据复位、白天/晚上单价转换、计时等。
输出采用2个4位8段共阳极数码管。
计费模式下前四位显示金额，后四位显示里程，计时模式下八位全用来显示时间。
设计方案本设计是由硬件设计和软件设计两部分所组成。
软件设计要进行程序的编写和软件仿真；硬件设计要进行原理图设计，PCB设计，制作电路板和硬件调试等硬件设计方案：本系统的硬件设计主要包括单片机STC89C52、数据显示部分、按键单元、电源部分、RS232串口部分。

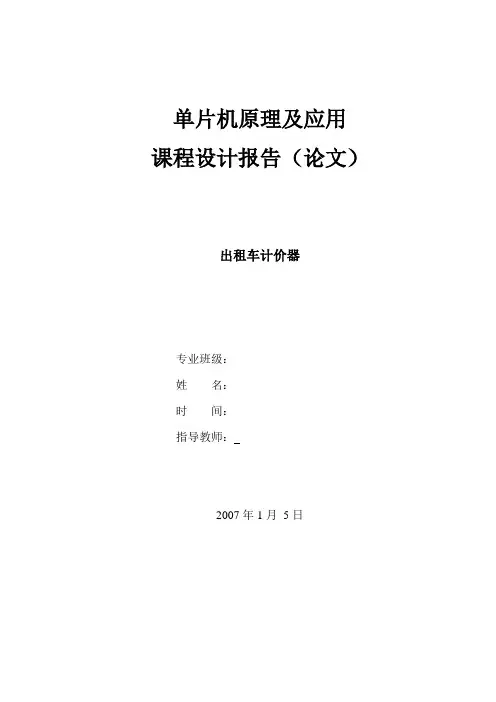

单片机原理及应用课程设计报告（论文）出租车计价器专业班级：姓名：时间：指导教师：2007年1月5日目录1 引言 (1)2 总体设计方案 (1)2.1方案比较 (1)2.2 总体设计框图 (2)3 设计原理分析 (2)3.1 计费功能单元设计 (2)3.2 控制单元设计 (3)3.3 输出单元设计 (3)4 程序设计 (4)模块介绍 (4)5 总结与体会 (6)参考文献 (6)附录一（系统设计总体电路图） (7)附录二（程序清单） (8)出租车计价器设计报告摘要：本设计介绍了用51系列单片机设计的计价器，阐述了AT89S51和霍尔传感器的使用方法，以及LED数码管的显示过程，同时还有价格调整和时间调整功能，可方便定期调整价格，省去重写程序的麻烦。
以89S51单片机为中心、附加A44E霍尔传感器测距，实现对出租车计价统计，采用语音提示，输出采用六位8段共阳数码显示管。
在不计价的时候还能作为时钟为司机同志提供方便。
关键词：计价器；单片机89S51；A44E1 引言道路交通事业的发展以及人们生活水平的提高都促使交通工具的不断变化，无论是在大城市或是中小城市越来越多的出租车公司不断的出现。
出租车的出现方便了人们的生活，对于现在快节奏生活方式的人们来说出租车无疑是最好的交通工具。
但是，传统的出租车收费方式完全是司机说了算，乘客不能很直观的看到比如收费标准以及行驶里程等各种数据，给本来想寻求方便的人们带了不便，也加重了司机的负担。
我们设计的这种出租车计价器，它可以提供不同的收费标、准计时收费，允许司机根据情况修改单价，直观的显示当前单价、行驶里程、总金额等，有必要的话还可以打印输出各种数据。
2 总体设计方案2.1 方案比较方案一使用数字电路和模拟电路来完成设计要求。
显示器件有：LED显示，VFD显示，分段式数码管等等，针对显示单元电路这里可以使用分段式数码管来显示，分段式数码管分为共阳极和共阴极两种，对数码管的驱动针对不同的类型采用不同的芯片，共阴极数码管通常采用TTL系列的74LS48驱动，而共阳极数码管通常采用CMOS系列的CD4543来驱动；仅时钟显示电路框图和实际电路就这样的庞大，整体电路规模可想而知。

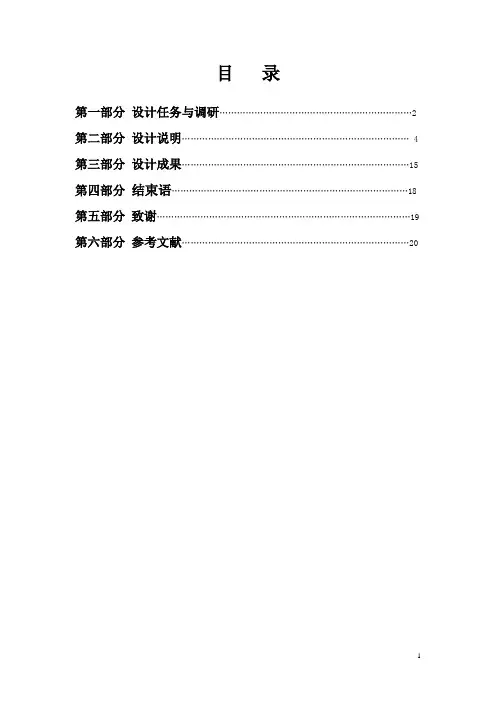

目录第一部分设计任务与调研 (2)第二部分设计说明 (4)第三部分设计成果 (15)第四部分结束语 (18)第五部分致谢 (19)第六部分参考文献 (20)第一部分设计任务与调研1. 绪论1.1课题背景20世纪80年代以前，广州出租汽车还没有安装计价器，每一趟接待任务结束后，司机会根据里程表来计算出车辆行走公里数，然后进行收费。
1979年后，在改革开放大潮的推动下，广州出租汽车行业迎来了发展的春天，出租汽车企业如雨后春笋般涌现，车辆剧增近10倍。
到1985年，广州出租汽车企业逾百家，车辆近7000台，形成了百家争鸣的局面。
然而，行业迅猛发展也产生了很多问题，经营管理有漏洞，司机服务不规范，向乘客漫天要价的现象屡禁不止。
针对这种情况，出租车自动计价器应运而生，净化了行业风气，诚信服务市民，减少司机与乘客间纠纷。
在此过程中，出租车计价器也不断改善性能，外形简洁美观，性能稳定可靠，智能化程度高的出租车计价器正是我们的追求。
本系统设计以AT89S51单片机为核心，采用A44E霍尔传感器测距，实现对出租车的不同时段计价统计，采用2个四位一体8段数码管显示费用，不计价时显示为时钟，采用AT24C02实现在系统掉电时保存单价和系统时间等信息。
1.2 设计目的与要求1.2.1设计目的毕业设计是将理论与实践相结合的教学环节，通过综合运用教材及其他资料，使所学知识得到进一步加深和扩展。
同时还培养设计能力和解决实际问题能力，进行基本技能的训练, 进一步熟练proteus，keilC等软件的操作。
本设计的目的是在学习51系列单片机的基础上，设计出符合要求的电路，从而实现设计产品的计价功能。
1.2.2主要设计内容及基本要求利用AT89S51单片机，设计简单的出租车计价器。
在出租车计价器的总体设计中，除必有的晶振电路，复位电路，电源电路外，主要的外围功能电路有：按键控制电路，掉电保护电路，时钟电路，数码管显示电路等。
通过对以上各功能的设计，制作出的出租车计价器应具有以下功能：上电时显示时钟；按下计价键开始进行分时计价，途中可以按等待键实现出租车行进途中的等待计价，最终金额与行驶里程，行驶时间和等待时间有关；按下速度键，显示当前速度值；按下价格键，显示不同时段的起步价和单价；按下设置键，并通过设置‘+’和设置‘-’实现价格，时钟的调整。
出租车计价器毕业设计摘要现在各大中城市出租车行业都已普及自动计价器，所以计价器技术的发展已成定局。
而部分小城市尚未普及，但随着城市建设日益加快，象征着城市面貌的出租车行业也将加速发展，计价器的普及也是毫无疑问的，所以未来汽车计价器的市场还是十分有潜力的。
出租车计价器是根据客户用车情况来自动显示车费的数字仪表，根据用车起步价、行车里程计费求得客户用车的总费用，并通过数码管显示相应的里程及金额。
本次设计中电路以AT89S51单片机为中心，附加A44E霍尔传感器测距（本电路中用模拟开关替代），实现对出租车计价，采用AT24C02 实现在系统掉电的时候保存单价，输出采用8段数码显示管，显示行驶总里程和总金额。
模拟出租车计价器设计：进行里程显示，预设起步价和起步公里数；行程按全程收费，有复位功能和启动功能，启动后，开始计价。
我们采用单片机进行设计，可以用较少的硬件和适当的软件相互配合来实现设计要求，且灵活性强，可以通过软件编程来完成更多的附加功能,应用前景广阔。
关键词出租车计价器AT89S51单片机A44E霍尔传感器断电保存8段数码显示管目录摘要 0第1章绪论 (2)1.1 课题背景 (2)1.2 设计目的与要求 (3)1.2.1 设计目的 (3)1.2.2 主要设计内容及基本要求 (3)1.3 方案论证与比较 (3)第2章系统硬件设计 (5)2.1 硬件设计说明 (5)2.2 AT89S51单片机简介 (6)2.3 硬件电路设计 (7)2.4 硬件组成 (9)2.4.1 驱动电路 (9)2.4.2 显示电路 (10)2.4.3 复位电路 (11)2.4.4 掉电保护电路 (12)12.4.5 时钟电路 (14)2.4.6 按键电路 (15)第3章系统软件设计 (16)3.1 软件总体设计 (16)3.2 系统软件设计 (17)第4章系统调试 (19)4.1 软件调试 (19)4.1.1 编程工具—C51语言 (19)4.1.2 程序调试工具—KEIL (19)4.1.3 单片机仿真软件在线调试—PROTEUS (19)参考文献 (21)致谢 (22)附录Ⅰ程序源代码 (24)附录Ⅱ电路仿真图 (41)第1章绪论1.1 课题背景随着出租车行业的发展，出租车已经是城市交通的重要组成部分，从加强行业管理以及减少司机与乘客的纠纷出发，具有良好性能的计价器对出租车司机和乘客来说都是很必要的。
出租车计价器系统设计摘要 (3)第一章前言 (4)第二章系统的工作原理及组成 (7)第一节设计要求 (7)第二节总体方案构想 (7)第三节总体设计方案的论证与选择 (7)第四节总体设计框图 (10)第三章硬件设计 (12)第一节硬件设计概述 (12)第二节AT89S51单片机及其引脚说明 (13)第三节里程计算单元设计 (18)第四节AT24C02 掉电存储单元的设计 (24)第五节显示单元的设计 (28)第四章系统的软件设计 (32)第一节模块介绍 (32)第二节主程序模块 (32)第三节里程计数中断服务程序 (34)第四节显示子程序服务程序 (35)第五章结论与展望 (36)参考文献 (37)现代社会中，出租车计价器系统是乘客与司机都不可或缺的设备，同时是出租车中相当重要的组成部分，没有了出租车计价器系统出租车便寸步难行，会给司机和乘客带来很大的麻烦，出租车计价器系统更是现代出租车行业发展的标志性设备之一，出租车行业的发展有很大一部分都体现在计价系统的更新和换代上。
它对于交易双方即乘客和司机都利益相关。
一个设计不完善，性能不够优良，不够效率的计价系统会使得乘客不满，并且使司机师傅工作更加复杂，而整个行业都使用设计不完善，性能不够优良，不够效率的计价系统会使得整个出租车行业的发展变得缓慢。
因此，在高速发展的今天，无论是出租车司机还是乘客都迫切的需要性能良好的出租车计价器系统。
因此出租车计价器系统设计具有相当大的研究价值，同时也具有很深刻的社会意义。
选择用何种手段完成出租车计价器系统设计也是很重要的问题，因为单片机功能强大，灵活性也相当强，并且通过软件编程能够实现模式转换等各种所需的功能从而避免了机械开关的不稳定性，相对于数字或者模拟电路的规模庞大，器件过多，调试困难，故障率高，单片机系统拥有巨大的优势，因此采用单片机来设计出租车计价器系统，并且能很好的完成设计问题中的各种要求。
关键词：出租车计价系统单片机第一章前言近十几年来我们的国家经济发展十分迅速，城市的交通也日渐完善，城市中出租车的数量也日渐增多，这样使得出租车计价器系统也越来越多，同时对计价系统的各种要求和需要也越来多并且复杂。
河北科技师范学院欧美学院《微机原理及应用》题目：出租车计价器学院（系）：机电科学与工程系年级专业：电气工程及其自动化1003班学号：9310100330学生姓名：霍亮同组学生：孙云龙尹浩指导教师：刘佳刘士光摘要现在各大中城市出租车行业都已普及自动计价器，所以计价器技术的发展已成定局，预计未来计价器市场很有前景。
计价器作为出租车的一个重要组成部分，关系着出租车司机和乘客双方利益，起着重要的作用，因此，具有良好性能的计价器对广大出租车司机朋友和乘客来说是很必要的。
但是现阶段出租车的计费系统功能有时候并不能满足出租车司机的意愿。
大规模集成电路的发展又产生了新一代计价器，也就是全电子化的计价器。
它的功能也在不断完善.当单片机出现并应用于计价器后，现代出租车计价器的模型也就基本具备了，它可以完成计程，计价，显示等基本工作。
单片机以及外围芯片的不断发展促进了计价器的发展。
随着单片机性能不断提高而价格却不断下降，单片机控制得到更广泛的应用，外围芯片的不断发展，使得计价器的功能更加强大，性能更加稳定。
随着电子技术的发展以及对计价器的不断改进和完善，便产生了诸多的附加功能。
例如：(1)LCD显示功能，液晶屏的使用让计价器实现多屏显示的功能，可同时显示各项营运数据，使乘客一目了然；(2)永久时钟功能，在非营运状态下，日历时钟芯片的使用使计价器可以显示永久时钟；(3)存储功能，可存储多项营运数据，便于查询。
新型数据存储器的应用使得计价器的营运数据在掉电情况下还可以保存10年。
关键词：单片机AT89S52；数码管；出租车计价器；AT24C02摘要 (1)绪论 (2)1、本课题的研究目的及意义 (3)2、出租车计价器的主要设计参数 (4)2.1、计费功能 (4)2.2、显示功能 (4)2.3、按键提供脉冲代替出租车行驶路程 (4)3、设计方案 (5)4、电路组成 (6)4.1、52单片机最小系统 (6)4.2、存储电路 (6)4.3、LED显示电路 (7)4.4、按键控制电路 (7)4.5、总原理图 (7)5、功能说明 (9)5.1、中途等待服务程序 (9)6、结论与心得 (10)绪论出租车计价器是出租车营运收费的专用智能化仪表,随着电子技术的发展,出租车计价器技术也在不断进步和提高。
国内出租车计价器已经经历了 4 个发展阶段。
从传统的全部由机械元器件组成的机械式,到半电子式即用电子线路代替部分机械元器件的出租车计价器;再从集成电路式到目前的单片机系统设计的出租车计价器。
出租车计价器计费是否准确才是乘客最关心的问题,而计价器营运数据的管理是否方便才是出租车司机最关注的。
因此怎样设计出一种既能准确计价又能方便司机的计价器尤为重要。
因此, 本文以单片机AT89S52为核心设计一款多功能出租车计价器,该计价器能实现按时间和里程综合计算车价，能显示时间、里程、单价、总车价等相关信息显示。
它比市场上的一些计价器使用更方便,功能更全,还具有系统稳定性好的优点。
1、本课题的研究目的及意义随着我国经济的迅速发展，人民生活水平的显著提高，城市的交通日趋完善，出租车计价器的应用也越来越广泛。
虽然私家车的拥有量在大幅度地提高，但是出租车还是在我国的交通运输中承担着重要的角色，出租车计价器是出租车上必不可少的重要仪器，它是负责出租车营运收费的专用智能化仪表。
用户不仅要求计价器性能稳定、计价准确而且对它的要求也越来越高。
近年来，我国出租车行业迅猛发展，出租车已经成为我国城市公共交通的重要组成部分和现代化城市必备的基础设施，成为人们工作、生活中不可缺少的交通工具。
出租车服务行业和出租车计价器紧密相关，因为出租车必须安装出租车计价器才能投入营运。
出租车计价器是一种能根据乘客乘坐出租车行驶距离和等候时间的多少进行计价，并直接显示车费值的计量器具。
计价器是出租车的经营者和乘坐出租车的消费者之间用于公平贸易结算的工具，因而计价器计价准确与否，直接关系到经营者和消费者的经济利益。
依据国家有关法律、法规，出租车计价器是列入国家首批强制检定的工作计量器具之一，也是近年来国家质量技术监督部门强化管理的六类重点计量器具之一。
出租车计价器是乘客与司机双方的交易准则，它是出租车行业发展的重要标志，是出租车中最重要的工具。
它关系着交易双方的利益。
具有良好性能的计价器无论是对广大出租车司机朋友还是乘客来说都是很必要的。
因此，出租车计价器的研究也是十分有应用价值的。
2、出租车计价器的主要设计参数本课题对出租车计价器的设计要求如下：设计一个出租车自动计价器，计价包括起步价、行车里程计费、等待时间计费三部分，用数码管显示总金额，行驶公里数，起步价为6.0元，3km之内起步价计费，超过3km，每增加1km增加4.2元，等待时间单价为超过等待时间10秒钟1元。
并且可以重新设置白天、晚上和等待时间的单价。
2.1、计费功能费用的计算是按行驶里程收费。
本设计可以手动调起步价格、行车里程计费单价（白天和晚上）、等待时间单价。
（1）当里程<3km时，按起步价计算费用（2）当里程>3km时，白天按4.2元/km计费加起步价。
晚上按2.4元/km 计费加起步价。
（3）等待累计时间>10s时，按1元/min计费2.2、显示功能当电路电源接通后，LED数码管全部点亮。
前面4位数码管显示总价（起步价），中间2位显示里程，最后两位显示当前单价。
2.3、按键提供脉冲代替出租车行驶路程本课题是出租车计价器系统的设计。
重点是设计出租车计价器的实用性，并尽量使最后的成品接近于商品。
整个系统是以89S52单片机为中心，采用按键脉冲对轮胎转数进行计数，实现对出租车里程的测量，并最终计算出结果。
3、设计方案坐过出租车的人都知道，只要汽车一启动，随着行驶里程的增加，就会看到出租车前面的计价器里程数字显示的读数从零逐渐增大，而当行驶到某一值（如4km）计费数字显示开始从起步价（如8元）增加。
当出租车到达某地需要在那里等候时，司机只要按一下“计时”键，每等候一定的时间（如10分钟），计费显示就增加一个该收的等候费用（如每10分钟收取1.50元）。
出租车继续行驶时，停止计算等候费用，继续增加里程计费。
到达目的地，便可按显示的数字收费。
然后关闭计费器，对计数器清零，等待下次计费开始。
通过考虑，计费系统最终是安装在计程车上的，电源一般不是220V交流电压，而是有电瓶输出的直流电压，因此采用输入一个6~10V的直流电压，再稳压得到5V电压。
采用单片机技术，通过单片机作为主控器，利用数码管作为显示电路，采用外部晶振作为时钟脉冲，通过按键可以方便调节。
以下是系统流程图，如图2.3所示：4、电路组成本设计由52单片机最小系统、存储电路、按键控制电路、LED 显示电路及脉冲计数等几部分组成。
4.1、52单片机最小系统单片机最小系统包括单片机、晶振电路、复位电路等组成。
4.2、存储电路无论是智能仪器仪表还是单片机工业控制系统都要求其数据能够安全可靠而不受干扰，特别是一些重要的设定参数（如温度控制设定值）受到干扰后变成一个很大的数字，那么就有可能发生烧箱毁物的破坏性后果，给生产和经济带来损失，因此必须选用可靠的24C02器件作为数据储存单元。
4.3、LED显示电路由于发光二极管基本上属于电流敏感器件，其正向压降的分散性很大，并且还与温度有关，为了保证数码管具有良好的亮度均匀度，就需要使其具有恒定的工作电流，且不能受温度及其它因素的影响。
另外，当温度变化时驱动芯片还要能够自动调节输出电流的大小以实现色差平衡温度补偿。
而本设计出租车计费器，基本上只需要显示价钱与路程，利用数码管足够实现功能。
4.4、按键控制电路SB1------返回键，SB2------上调键，SB3------下调键，SB4------设置键，SB5------脉冲触发键4.5、总原理图5、功能说明当电路电源接通后，LED数码管全部点亮。
前面4位数码管显示总价（起步价），中间2位显示里程，最后两位显示当前单价。
图中使用“计数”按键代替了霍尔传感器，按键每按下一次，就会产生一个“模拟”脉冲，每5个脉冲为1公里。
电源刚接通时前4位数码管显示当前的起步价，前3公里价格不变，从第4公里开始，每公里增加一次单价。
若在10秒钟内，系统没有接收到脉冲信号，等待系统就会自行启动，每10秒增加一次等待单价。
所有价格都可以自行设定。
按键SB1为计价器清零键，即每按下一次，计价器前4位恢复为起步价，中间2位恢复为00，单价不变。
SB4键为设置键，按下后第3位数码管显示1，进入白天单价调整；再次按下第3位数码管显示2，为夜间单价；第3次按下为等待单价；第4次为起步价，4种价格全部在最后2位数码管上显示出来。
设置完成后，再次按下SB4键，恢复到计价状态。
SB2键为上调键，另一个功能是在计价状态时按下后，可切换白天、夜晚单价。
SB3键为下调键。
5.1、中途等待服务程序当在计数状态下开关没有输出信号，片内的定时器便被启动，每当计时到达一定时间，就对当前金额加上中途等待的单价，以后每10秒都自动加上中途等待的单价。
当中途等待结束的时候，就自动切换到正常的计价。
服务程序流程图如图4.1所示：6、结论与心得经过这一个星期来不懈的努力与奋斗，我终于在老师的指导下完成了我的课程设计，虽然它还有诸多需要完善的地方，但是拿着这件设计，我仍然有止不住的兴奋。
高兴之余，我仍需深思:这件作品虽能初步解决出租车计算价钱的问题，但它仍有它的局限性，首先它不能自动调整黑天和白夜的单价转换，这个功能我需要以后的设计中努力完善，另外，如果配上语音效果那就更方便了司机和乘客，更加显示人性化和快捷化。
通过这次设计，我最大的收获就是自己的动手能力和独立解决问题的能力得到了很大的提高。
虽然遇到了不少困难，但当我通过查资料和翻阅书籍的同时也学到了不少的知识，扩大了知识面，提高了知识水平经过单元设计和系统设计巩固了以前所学的专业知识，从方案形成到准备电路图，到软件设计，到联机调试……每一个小小的步骤，我都得到了很好的锻炼。
我学会了怎样有效的收集整合资料；我学会了怎样细心地检查电路；我学会了怎样虚心地寻求帮助；我学会了我也明白了，很多书本上的东西光靠趴在书本上学是学不到其中的精髓的，我们必须亲自去试着实践了，亲自去经历失败了才能对它们真正的掌握。
理论必须联系实际，而实践试检验真理的唯一标准，我真正的懂得了这句话的真谛。
在我以后的工作和生活中，我从此可以汲取很多经验，凡事都要自己去动下手，去实践一下，遇到困难，要有耐心，有信心，有细心，有恒心，有虚心，只有这样，我才会在逆境中不断前进。
以后在学习与生活中我会更加的去努力，好好的去实现自己，理论与实际相互联系的分重要的，经过这次的课程设计，我学到了很多，对以后工作有很多帮助，这只是一个开始，以后会更加努力去做的更好。
