杆塔倾斜计算

输电线路铁塔倾斜原因分析及纠偏施工方法侯虎伟（广东电网公司佛山供电局，广东佛山 528000）摘要随着输电线路的运行环境日趋恶劣，铁塔倾斜的状况时有发生，本文通过对运行中的110 kV竹联线铁塔倾斜现象进行分析, 提出了铁塔发生倾斜的主要原因, 并在此基础上阐述了如何采取措施纠正倾斜以及施工方法。

关键词铁塔倾斜原因分析纠偏施工1 铁塔倾斜概况近两年来，随着佛山地区经济的高速发展，城市转型进程日益加快，很多乡镇工业区成为厂房的外迁地，荒地开发日益突出，这样使得佛山很多区域多条位于乡镇开发区的输电线路出现基础位移、铁塔倾斜等情况，严峻影响线路安全运行。

而输电线路铁塔基础的牢固、稳定是输电线路安全运行的基本保障。

地处佛山市南海区西樵镇的110kV竹联线铁塔的地形早期为水稻田, 随着政府开发，厂房兴建，铁塔周围地形都发生巨大变化。

在2011年6月份, 班组人员发现运行中的110kV竹联线#26塔发生倾斜，严重威胁线路的安全运行。

铁塔倾斜状况见图1-1。

图1-1铁塔倾斜情况2 数据分析110kV竹联线投产于2005年7月, 全线长度13.256km，与110kV竹民线同塔架设，基础大部分采用大开挖阶梯型基础,#26塔地脚螺栓规格Φ36，基础地质为淤泥土，允许承载力[p]72kN/ m2、摩阻力τp18kN/ m2 、计算容重16 kN/ m3。

Z19型基础埋深1.8米，底板宽3.5米，混凝土11.21m3 。

其内角侧基础其内角侧基础最大压力设计值F为582kN、水平力72KN。

线路运行人员利用经纬仪仪器对110kV竹联线#26 铁塔进行精确测量, 具体的测量结果如下：110 kV竹联线# 26 塔面向大号方面倾斜距离310 mm，#26塔型为ZGu3-20.5 型直线塔。

如图2-1所示为倾斜计算示意图：图1-1铁塔倾斜导致悬垂绝缘子发生一定程度的倾斜2.1 规程要求根据《输电线路运行规程》得知：正常杆塔倾斜最大允许值如下表所示(见表2—1)表2—1 正常杆塔倾斜最大允许值2.2 倾斜度计算查《输电线路测量规程》得知：杆塔倾斜度计算公式为： G= E/H ×100％ 式中 G ——倾斜度，％；E ——倾斜后偏移距离，mm ； H ——对应的高度，mm 。

(2)
Db≤5hbd
式中 Db——地线水平线间距离；
(2-9)
hbd——地线与导线间的垂直投影距离，如图2 - 7所示。
(3)
在雷电过电压气象条件下（气温+15℃，无风），应保证档距中央导线与地线之间距离满足
s≥0.012L+1(m) (2- 10) 杆塔断面上导线与地线间的垂直距离hbd =hb+d-b，根据第（1）条规定，有
式中Pd——个水平档导线上的风荷载； Gd——个垂直档的导线重量； Pj——绝缘子串风荷； Gj——绝缘子串的重量。
二、杆塔外形尺寸确定
(2)正常运行电压、操作过电压和雷电过电压气象条件下空气间隙校验
在正常运行电压，操作过电压和雷电过电压三种气象条件下，相应的风荷使绝缘子串风偏一定角度，使得导线与杆塔 部分（杆塔身、拉线、脚除钉等）空气间隙距离减小。为了确保导线“（带电体）与杆塔部分（接地体）之间的空气间隙 不被击穿，须对初步设计的塔头部尺寸进行校验。按照初步确定的线间距离画出塔头。按风偏角公式计算三种气象条件的 绝缘子串风偏角：正、操和雷(正>操>雷)，根据下表查取三种气象条件的空气间隙值R正、R操和R雷（R正< R操< R雷）；根据计算出的风偏角，标出绝缘子串的相应位置，根据绝缘子串长度，确定风偏后相应的导线挂点位置；分别以 相应风偏下的导线挂点为圆心，以各自规定的最小空气间隙值为半径，画间隙圆，如下图所示。验证间隙圆是否与杆塔部 分相切或相离，若不满足要求，需要调整或加大塔头横向尺寸。一般来说，操作过电压和雷电过电压情况下的间隙圆控制 着塔头横向尺寸。
二、杆塔外形尺寸确定 3、杆塔呼称高H的确定：
杆塔的呼称高是指杆塔下横担下缘到设计地面的垂直距离，用H表示。杆塔呼称高 的确定主要是考虑导线与地面、建筑物、树木、铁路、道路、河流、管道、索道、 各电压等级的电力线路的安全距离的要求。

测量杆塔倾斜度作业指导书1 适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上测量杆塔倾斜度的作业。

2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注明日期的引用文件，其最新版本适用于本作业指导书。

GB 50233—2005 110～500kV架空电力线路施工及验收规范GB 50026-93 工程测量规范DL 409—91 电业安全工作规程(电力线路部分)DL/T 741—2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范(线路部分)Q/CSG 21011-2009 输电线路运行管理标准Q/CSG-EHV 20201－2009 超高压输电公司输电线路运行管理标准实施细则（试行）3 作业准备3．1作业人员要求序号内容备注1 熟悉《电业安全工作规程》（线路部分），并经考试合格。

2 测量人员应具备熟练操作测量仪器的技能和掌握线路运行测量基础知识及计算方法，经过专门培训。

3 登塔人员通过职业技能鉴定，并取得登高架设作业特种作业操作证。

4 作业人员身体健康、精神状态应良好，并无妨碍工作的病症。

5 穿戴合格劳动保护服装，作业人员个人安全用具齐全。

3．2 作业人员组织序号人员分工人数备注1 工作监护人 12 仪器操作员 13 塔上作业人员 14 配合人员 13．3工具材料序名称型号单位数量备注1 经纬仪或全站仪台 12 三脚架付 13 钢卷尺3m 把 24 科学计算器台 15 砍刀或斧头把 16 个人工具套 44作业所需时间不含前往工作地点的时间，完成该项工作所需要时间约30分钟/处。

5作业安全及预防控制措施5.1风险分析风险范畴风险名称风险级别风险来源预防控制措施安全人员坠落高作业人员登杆塔过程中登杆塔前检查人员精神状态是否良好，检查杆塔构件、脚钉等攀爬物结构是否良好、牢靠；系好安全带。

直线杆塔结构倾斜允许偏差直线杆塔结构是电力输电线路中常见的一种支撑结构。

在实际施工中，由于各种因素的影响，直线杆塔结构可能会出现一定程度的倾斜。

为了保证输电线路的安全运行，对于直线杆塔结构的倾斜允许偏差有一定的规定。

我们来了解一下直线杆塔结构的倾斜允许偏差是什么。

倾斜允许偏差是指直线杆塔结构在垂直方向上的倾斜程度，常用角度单位表示。

根据相关规范，直线杆塔结构的倾斜允许偏差一般为1/600到1/400之间。

这意味着在一定长度范围内，直线杆塔结构的倾斜角度应控制在这个范围内。

那么为什么需要对直线杆塔结构的倾斜进行规定呢？主要有以下几个方面的考虑。

直线杆塔结构的倾斜会对输电线路的安全运行产生影响。

当直线杆塔结构的倾斜超过允许范围时，会导致导线张力不均匀，进而影响线路的电气性能。

同时，倾斜过大还会使导线与地面的距离不均匀，增加了导线对地物的碰撞风险，可能导致导线脱落或短路等故障。

直线杆塔结构的倾斜也会对杆塔自身的稳定性产生影响。

杆塔是输电线路的支撑结构，承受着导线的重量和风荷载等外力作用。

当杆塔倾斜超过允许范围时，会增加杆塔的受力，降低其稳定性，甚至可能引发杆塔的倒塌事故。

因此，在直线杆塔结构的设计和施工过程中，需要严格控制其倾斜允许偏差。

首先要从杆塔的选址开始就要考虑地质条件、地形地貌等因素，选择适合的基础形式和基础尺寸，确保杆塔的稳定性。

在施工过程中，要严格按照设计要求进行测量和调整，确保杆塔的竖直度和水平度符合规范要求。

同时，还要定期对直线杆塔结构进行巡视和检测，及时发现倾斜等异常情况，并采取相应的修复和加固措施。

直线杆塔结构的倾斜允许偏差还与线路的电压等级和杆塔的高度有关。

一般来说，电压等级越高、杆塔越高，对倾斜允许偏差的要求也越严格。

这是因为高压线路的导线张力大，对杆塔的稳定性要求高，而高杆塔的倾斜会对线路的走向和导线的垂直度产生较大影响。

直线杆塔结构的倾斜允许偏差是为了保证输电线路的安全运行和杆塔的稳定性而设定的。

电力线路测绘中的杆塔倾斜测量技巧与数据处理电力线路是人们生活中不可或缺的基础设施之一，在电力线路的建设过程中，杆塔的倾斜测量是非常重要的环节。

因为杆塔的倾斜会直接影响电网的稳定运行和安全性。

本文将介绍电力线路测绘中的杆塔倾斜测量技巧与数据处理方法。

首先，在进行杆塔倾斜测量之前，我们需要准备一些必要的设备。

一般来说，我们需要使用三脚架、测量仪器、测角仪等设备。

这些设备可以帮助我们准确地测量杆塔的倾斜角度。

在进行测量之前，我们需要先选择一个合适的测量点。

通常情况下，我们选择杆塔的顶部作为测量点，因为这样可以更准确地反映杆塔整体的倾斜情况。

测量时，我们需要将三脚架稳固地放置在地面上，并将测量仪器固定在三脚架上。

然后，我们可以通过测量仪器来测量杆塔的倾斜角度。

在测量过程中，我们需要注意保持仪器的水平和稳定，以免影响测量结果的准确性。

对于杆塔倾斜测量数据的处理，我们可以使用传统的数学方法进行计算。

首先，我们需要将测得的倾斜角度转化为弧度，然后可以利用三角函数来计算出杆塔倾斜角度的正切值。

通过计算正切值，我们可以得到杆塔的倾斜角度以及方位角。

此外，我们还可以利用一些数据处理软件来对测量数据进行处理。

这些软件可以帮助我们更直观地观察和分析数据，提高数据处理的效率和准确性。

在使用这些软件时，我们需要将测量数据导入软件，并选择适当的算法和方法进行数据处理和分析。

通过这些软件，我们可以得到更详细和全面的测量结果，并且可以进行更深入的数据分析和比较。

除了传统的数学方法和软件处理方法，我们还可以使用一些新兴的测量技术来进行杆塔倾斜测量。

例如，使用无人机进行测量可以大大提高测量的效率和准确性。

无人机可以搭载高精度测量仪器，通过悬停在杆塔附近进行测量，可以更全面地获取杆塔的倾斜数据。

此外，无人机还可以配备摄像头和图像处理软件，可以通过拍摄杆塔的照片进行三维重建和测量，进一步提高测量的精度和全面性。

综上所述，电力线路测绘中的杆塔倾斜测量是一项非常重要的工作。

杆塔倾斜技术方案引言杆塔是电力输配电线路中的重要基础设施，它起到支撑输电线路和绝缘子串的作用。

然而，由于各种原因，杆塔在使用过程中可能会出现倾斜的情况，这不仅会给输电线路的安全运行带来风险，还会影响杆塔的结构稳定性。

因此，为了保证输电线路的正常运行和杆塔的正常使用，需要采取相应的杆塔倾斜技术方案。

本文将介绍一种用于杆塔倾斜纠正的技术方案。

技术方案概述本技术方案的主要目标是通过使用特定的工艺和设备来纠正杆塔的倾斜，恢复杆塔的垂直状态。

具体步骤如下：1.倾斜检测：首先，需要使用倾斜检测仪器对杆塔进行倾斜检测，获取当前杆塔的倾斜程度和方向。

2.施工准备：根据倾斜检测结果，确定倾斜纠正的具体方案，包括所需的设备和材料等。

同时，需要清理杆塔周围的障碍物，确保施工的顺利进行。

3.杆塔固定：采用专业的固定设备，将杆塔进行固定，避免进一步的倾斜。

4.纠正杆塔倾斜：根据倾斜检测结果，采用相应的纠正工艺和设备对杆塔进行倾斜纠正操作。

这可能包括使用液压装置、抗倾斜锚杆、加固钢筋等。

5.后期巩固：纠正杆塔倾斜后，需要再次进行倾斜检测，以确保杆塔已经恢复到垂直状态。

如果需要，可以使用其他巩固方法，如铜排、胶带等。

技术方案详解1. 倾斜检测倾斜检测是杆塔倾斜技术方案的第一步，它是确保倾斜纠正操作的前提。

倾斜检测仪器被安装在杆塔上，通过测量仪器上的传感器的倾斜角度，可以准确地获取杆塔当前的倾斜程度和方向。

2. 施工准备根据倾斜检测结果，确定倾斜纠正的具体方案。

这可能需要采购一些专业的设备，如液压装置、抗倾斜锚杆等，并准备所需的材料，如钢筋、混凝土等。

同时，需清理杆塔周围的障碍物，以确保施工的顺利进行。

3. 杆塔固定在进行倾斜纠正操作之前，需要先对杆塔进行固定，避免进一步的倾斜。

这可以使用专业的固定设备，如阻挡轮、垂直安全带等。

将这些设备正确安装在杆塔上，以确定杆塔的固定位置。

4. 纠正杆塔倾斜在将杆塔固定好之后，可以开始进行倾斜纠正操作。

输电线路杆塔倾斜度在线监测系统发布时间：2023-02-15T07:37:24.367Z 来源：《当代电力文化》2022年19期作者：谭麒、何勇、原瀚杰、陈亮、姚健安、谭海傲、张雨、董丽梦[导读] 为了防止杆塔倾斜谭麒、何勇、原瀚杰、陈亮、姚健安、谭海傲、张雨、董丽梦广东电网有限责任公司肇庆供电局广东肇庆 526040摘要:为了防止杆塔倾斜、倒折等事故发生,应当科学监测输电线路杆塔形变位移数据、预警以及信号传输。

采用数字科技手段提高输电线路安全运行水平成为现代化输电线路发展的必然趋势。

因此,构建输电线路在线监测系统势在必行。

针对极端灾害天气逐年多发频发的严峻形势、输电线路设备数量急剧增加、输电线路抢修工作任务逐年繁重和智能监测及预警服务体系不成熟等现实因素,建立输电线路智能监测及预警服务网络系统,提高输电线路自然灾害应急和处置能力,将线路气象灾害事故消除于萌芽状态。

关键词:杆塔倾斜度;在线监测;信号传输；输电线路杆塔倾斜属于典型的隐形故障,在杆塔倾斜现象发生的发展初期,巡线人员很难用肉眼观察到其微小变化。

特别是在台风等自然灾害发生时,需要快速统计杆塔倒杆、倾斜数量,用于应急救灾的计划安排。

输电杆塔发生倾斜的原因,通常有恶劣气候(如台风、龙卷风等)等。

现阶段，因为台风、龙卷风等导致的线路断线倒杆塔、故障跳闸等事件时有发生。

杆塔倾斜状态监测装置的成功研发,从技术层面上可以在灾害发生时或灾害发生后迅速定位倒杆塔,为灾后快速复电提供最时效的倒塔定位信息。

大范围推广后,必将对灾后快速复电工作大有帮助。

一、基于输电杆塔倾斜在线监测系统总体设计监测装置采用电容微型摆锤原理,在地球重力的作用下,通过对装置中的电容量向量进行分析和转换最终得到输电杆塔的倾斜角度。

装置总体组成部分有三部分。

首先是系统内核,数字输出型双轴倾角无线传感器。

另外是转换器,高精度16bit A/D转换器。

最后是其他传感器,高精度数字传感器。

杆塔倾斜测量讲稿云南省目录一、测量目的和适用范围二、规范要求三、主要工器具四、计算方法五、测量步骤杆塔倾斜测量讲稿一、测量目的和适用范围1.测量目的：1.1 线路投运前，随竣工验收一起对杆塔倾斜进行测量，测量重点是终端塔和耐张塔。

可以及时发现杆塔倾斜存在的缺陷，让施工方及时处理，确保线路投运后的安全运行。

1.2 线路投运后，当发生滑坡、沉陷等地质灾害或外力破坏时，对杆塔进行倾斜测量，可以为事故分析提供准确数据，也可以为采取临时措施和永久措施提供判断的依据。

2.适用范围：本测量方法适用于所有角钢塔，计算方法适则适用于所有塔型。

二、规范要求1.《110-500kV架空送电线路施工及验收规范》（GB 50233-2005）规定：直线杆塔倾斜：一般塔≤3‰，高塔≤1.5 ‰；耐张塔、转角塔应向受力反方向侧倾斜。

高塔是指大跨越设计，塔高在100米以上的塔。

2.《架空输电线路运行规程》（DL/T 741-2010）规定：直线杆塔倾斜：50米及以上高度铁搭≤5‰，50米以下高度铁搭≤10‰；耐张塔、转角塔应向受力反方向侧倾斜。

三、主要工器具四、计算方法由于经纬仪只能测量到裤裆铁联板的位置，所以O点到最低腿高度的倾斜值需按比例计算：以视点1为例∵MO倾斜值÷MO视点高= MD倾斜值÷MD视点高∴MD倾斜值= MO倾斜值÷MO视点高× MD视点高视点1倾斜值=MD倾斜值视点2计算方法同视点1正面视点1和侧面视点1的倾斜率计算：正面视点1倾斜率=视点1倾斜值÷视点1高度×1000‰侧面视点1倾斜值=视点1倾斜值÷视点1高度×1000‰视点1高度为视点1位置到最低腿之间的高度。

正面视点2和侧面视点2的倾斜率计算：正面视点2倾斜率=视点2倾斜值÷视点2高度×1000‰侧面视点2倾斜值=视点2倾斜值÷视点2高度×1000‰视点2高度为视点2位置到最低腿之间的高度。

摘要:架空线路杆塔倾斜对线路安全运行造成重大威胁，对供电公司安全生产和保障供电起到了严重的破坏作用，通过对杆塔倾斜测量和铁塔严重倾斜的原因进行深入分析,研究分析线路杆塔变化趋势，提出预防对策，制定应对措施办法，提高运营效益。

关键词:优化杆塔倾斜测量防范措施1概述随着电网运行逐步向智能化的经营模式转变，电力铁塔倾斜的危害越来越严重，如何做好杆塔倾斜测量，及对高压输电线路杆塔的倾斜状采取防范措施成为我们需要探讨和深入研究的课题。

2现状目前影响高压输电线路杆塔倾斜的因素主要有以下几个方面：2.1人为外力破坏塔基。

近年来随着金属材料的上涨，不法分子大量偷盗电力铁塔塔材、斜拉线等设备，导致塔基倒塌，输电中断。

2.2恶劣天气危害电力设施安全。

如：2007年底的冰灾让人们重新认识了覆冰的危害，大量的覆冰导致导线压断、塔基倒塌。

2.3安全距离不够和野蛮施工造成事故。

施工现场塔吊、车辆等设备穿越城区架空线路安全距离不够标准要求，严重影响城区架空线路的危害。

2.4树木成长过高压线。

导致导线压断或短路，进一步造成杆踏倾斜，严重影响了输电线路的安全。

2.5杆塔周围挖沙石或者取土。

一旦有这样的情况出现，就有可能影响塔基的稳定，造成杆塔倾斜。

3杆塔测量3.1意义3.1.1在竣工验收时，对杆塔倾斜进行测量，测量重点是终端塔和耐张塔。

这样可以及时发现杆塔倾斜存在的缺陷，让施工方及时处理，确保线路投运后的安全运行。

3.1.2线路投运后，当发生滑坡、沉陷等地质灾害或外力破坏时，对杆塔进行倾斜测量，为事故分析提供准确数据，也可以为采取临时措施和永久措施提供判断的依据。

3.2杆塔倾斜度的计算公式q=SH×1000‰式中q———倾斜度；S———倾斜值，mm；H———杆塔顶面或测量点至地面的高度，mm。

3.3正常杆塔倾斜最大允许值正常情况下，铁塔两侧的导线张力基本保持平衡。

但在铁塔两侧导线不均匀时，受力平衡状态被破坏，铁塔两侧产生张力差，铁塔会向张力大的一侧发生倾斜、弯曲，在超过一定允许值后，铁塔杆件发生拉、压破坏，导致铁塔折断、倒塌。

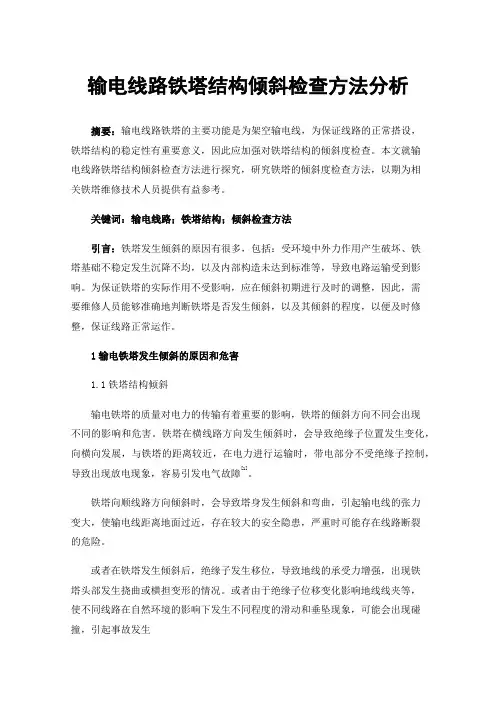

输电线路铁塔结构倾斜检查方法分析摘要：输电线路铁塔的主要功能是为架空输电线，为保证线路的正常搭设，铁塔结构的稳定性有重要意义，因此应加强对铁塔结构的倾斜度检查。

本文就输电线路铁塔结构倾斜检查方法进行探究，研究铁塔的倾斜度检查方法，以期为相关铁塔维修技术人员提供有益参考。

关键词：输电线路；铁塔结构；倾斜检查方法引言：铁塔发生倾斜的原因有很多，包括：受环境中外力作用产生破坏、铁塔基础不稳定发生沉降不均，以及内部构造未达到标准等，导致电路运输受到影响。

为保证铁塔的实际作用不受影响，应在倾斜初期进行及时的调整，因此，需要维修人员能够准确地判断铁塔是否发生倾斜，以及其倾斜的程度，以便及时修整，保证线路正常运作。

1输电铁塔发生倾斜的原因和危害1.1铁塔结构倾斜输电铁塔的质量对电力的传输有着重要的影响，铁塔的倾斜方向不同会出现不同的影响和危害。

铁塔在横线路方向发生倾斜时，会导致绝缘子位置发生变化，向横向发展，与铁塔的距离较近，在电力进行运输时，带电部分不受绝缘子控制，导致出现放电现象，容易引发电气故障[1]。

铁塔向顺线路方向倾斜时，会导致塔身发生倾斜和弯曲，引起输电线的张力变大，使输电线距离地面过近，存在较大的安全隐患，严重时可能存在线路断裂的危险。

或者在铁塔发生倾斜后，绝缘子发生移位，导致地线的承受力增强，出现铁塔头部发生挠曲或横担变形的情况。

或者由于绝缘子位移变化影响地线线夹等，使不同线路在自然环境的影响下发生不同程度的滑动和垂坠现象，可能会出现碰撞，引起事故发生1.2建筑施工不符合标准施工单位在实际的施工过程中，对地基的选择不严密，其地理环境中地质密度不同，导致容易发生基础沉降不均匀的现象发生，使铁塔出现基础位移和倾斜，影响电力的传输。

或者在施工过程中，其实际的施工方式未达到标准要求，或者施工时不注意保护设备，对铁塔的外部造成破坏，同时影响整体的平衡性，或者在施工组架时，施工人员未按标准实施，导致整体的铁塔出现质量问题或安装不良，在后续的使用中，容易发生倾斜状况。

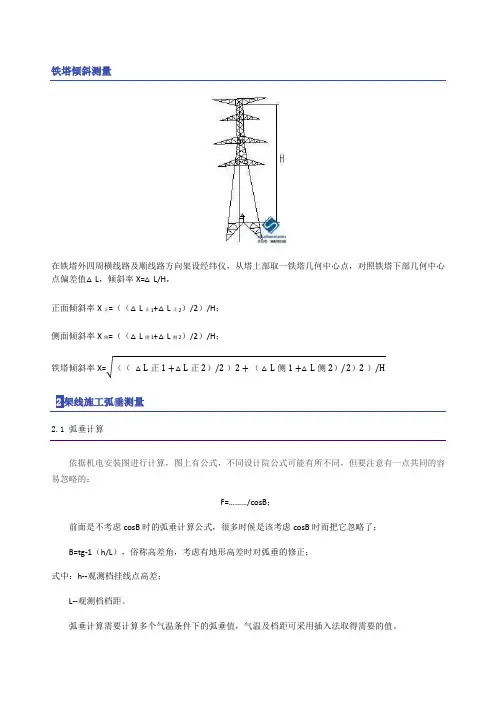

铁塔倾斜测量在铁塔外四周横线路及顺线路方向架设经纬仪，从塔上部取一铁塔几何中心点，对照铁塔下部几何中心点偏差值△L，倾斜率X=△L/H，正面倾斜率X正=（（△L正1+△L正2）/2）/H；侧面倾斜率X侧=（（△L侧1+△L侧2）/2）/H；铁塔倾斜率X=√（（△L正1+△L正2）/2 ）2+（△L侧1+△L侧2）/2）2 ）/H2架线施工弧垂测量2.1 弧垂计算依据机电安装图进行计算，图上有公式，不同设计院公式可能有所不同，但要注意有一点共同的容易忽略的：F=………/cosB；前面是不考虑cosB时的弧垂计算公式，很多时候是该考虑cosB时而把它忽略了；B=tg-1（h/L），俗称高差角，考虑有地形高差时对弧垂的修正；式中：h--观测档挂线点高差；L--观测档档距。

弧垂计算需要计算多个气温条件下的弧垂值，气温及档距可采用插入法取得需要的值。

2.2 弧垂观测方法A、B两悬挂点下移尺尺a、b等于f。

对于小档距弧垂观测也通常用这种方式。

a=b=f异长法：√a+√b=2√f2.2.3、档端角度法观测2.2.3、档端角度法观测经纬仪置于悬挂点下方，测得悬挂点高差及档距，测出仪高，算出a值（仪器镜筒至悬挂点高差），算出观测角，公式如下：B悬挂点比A低时h取负，反之取正；计算出来的角度为正时为仰角，负时为俯角。

档端角度法竣工后弧垂检测公式：2.2.3、档内角度法观测弧垂紧线时观测角：竣工后弧垂检测公式：2.2.4、档外角度法观测弧垂紧线时观测角：竣工后弧垂检测公式：角度法观测注意事项：A、角度法观测的是弧垂近似值，并不一定比等长法精确，a值与f值偏差越小误差越小，偏差越大误差越大；B、采用档端角度法时，a值大于4f时失效，视线在电线上无切点，不能用角度法；C、为了防止产生大误差，当切点x ＜L/8时，不能用角度法；切点距悬挂点水平距离计算公式：档端法时，0.0625f＜a＜3.0625f4.3 紧线施工弧垂的质量要求：相间偏差对架空地线只对水平排列的同线型进行比较。

坐标法测量杆塔倾斜率的应用摘要：架空输电线路工程项目中将近70％杆塔位于高山，森林中且部分杆塔一面依山，三面悬崖。

若按常规方法对转角杆塔倾斜率检查，观测点极受地形、障碍物的限制，顺线路或横线路方向上根本没有架设经纬仪的合适位置，因此检查是无法实现的。

本文以分析经纬仪测量线路杆塔倾斜的原理及特点基础上重新提出一种使用坐标法来测量、计算杆塔倾斜率的方法，可供同行们参考学习。

关键词：杆塔倾斜测量；直角目镜；平面镜；三维测量一引言为实现远距离、大容量输电，超、特高压输电线路已成为我国电网建设的发展趋势。

随着土地资源的日益稀缺和人们对环境要求的日益重视，输电线路走廊的可选性越来越小，线路走廊已不可避免地需要穿越地形和地质条件十分复杂的山区斜坡地形。

架空输电线路对杆塔倾斜进行测量是线路建设施工和运维的主要内容之一。

线路在投运前，随工程中间、竣工验收都必须对杆塔倾斜进行测量(执行GB 50233-2014: 7.1.8,7.1.9,7.1.10；DL/T5168-2016:4.4；GB50545-2010:11.3.1的相关要求)，以便及时发现杆塔倾斜存在的缺陷及时处理，消除隐患，确保线路投运后的安全运行。

线路投运后，当发生山体滑坡、基础沉陷等地质灾害或外力破坏时，对杆塔进行倾斜测量，可以为事故分析提供准确数据，为采取临时措施和永久措施提供判断的依据。

目前线路杆塔倾斜度测量方法主要有铅垂法、经纬仪法以及三位激光测量法，其中使用经纬仪观测是最常用的测量方法之一，在这基础上本文提出新一种测量方法，以上述测量方法的工作原理及其特点分析如下。

二常用的测量杆塔倾斜的方法分析2.1经纬仪杆塔外侧测量杆塔的倾斜值杆塔外侧测量杆塔倾斜值也是现今常用的方法之一，其应先在杆塔外侧顺线路和横线路方向中心线（或角分线）距杆塔高（1.5~2倍）的位置上选四个观测点架设经纬仪。

但是在选取仪器架设位置时因特定条件限制，受地理位置及现场物体的阻挡影响，经常会遇到观测点不能满足情况，即该方法失效。

关于坐标法在架空输电线路测量杆塔倾斜值（率）的应用发布时间：2022-09-28T06:57:13.342Z 来源：《福光技术》2022年20期作者：饶育平张驰俊陈刚张金粟[导读] 近年来，电网建设发展迅速，高压、特高压、超高压输电线路的建成投运，输电线路杆塔在开展输送电能工作时，充分发挥其自身作用和价值。

广东电网有限责任公司梅州供电局广东梅州 514021摘要：架空输电线路工程施工时、投运后，测量线路杆塔的倾斜值（率）是线路设计与运维均需考虑的重要参数之一。

根据多年施工经验和现场实测过程中发现，现今测量方法在现场实施时，会因诸多不利因素的影响测量工作，作业无法实施，对此如何开展便携高效地实现对输电线路杆塔倾斜值（率）的精确测量具有重要的价值，在总结以往测量方法的基础上，提出了关于坐标法测量杆塔倾斜值（率）的方法，该方法解决了杆塔倾斜值（率）难于以采用常规方法进行测量的问题。

讨论了该方法在输电线路施工中的有效性和正确性，并在现场开展了可行性与对比测试，测两结果表明坐标法不仅能正确地实现杆塔倾斜测量，而且现场测试强度低，测量精度满足工程测量需求。

关键词：输电线路；杆塔倾斜值（率）；坐标法；弯管目镜引言近年来，电网建设发展迅速，高压、特高压、超高压输电线路的建成投运，输电线路杆塔在开展输送电能工作时，充分发挥其自身作用和价值。

在架空输电线路工程施工时，经常遇到某些杆塔需设预倾值（率），其目的，是为了避免杆塔架线受力后向角内侧或主要受力侧倾斜，影响杆塔的长期安全运行。

但是，预倾值（率）处理不当，会导致两种后果：预倾值（率）过大，后续铁塔组立困难，通过强制组装，会导致塔脚板与主材间隙过大，贴合不紧密，影响受力，且还会对整塔产生过大的水平分力，构件受损；预倾值（率）过小，杆塔受力后向转角内侧或主要受力侧倾斜，达不到预期的效果。

因此杆塔倾斜值（率）的确定是衡量输电线路杆塔施工质量及运行状态的重要指标，线路施工验收及运行规程中均对杆塔倾斜率提出了明确的要求，确保杆塔施工质量确保运行安全，输电线路施工及运行维护中均需对杆塔倾斜率进行测量。

a l1 tg3 tg1
b l 1 l 2 t g 2 t g 1
2
f l1 tg 3 tg 1 l1 l2 tg 2 tg 1

2

结果判定
❖ 计算出实际测量弧垂，弧垂偏差为
f实 际f设 计100% f设 计
横线路方向不同侧： xx1x2 2
顺线路方向同侧： 顺线路方向不同侧：
yy1y2) 2
yy1y2 2
步骤： 1.仪器安置在线路中心线，转角在角平分线，距铁塔60-7 0米 2.仪器十字丝交点瞄准横担中点a，转动竖直度盘，接腿处 水平材处 3.量出接腿处水平材中点与望远镜竖丝距离x1 4.将仪器移至铁塔背面，同样方法量出距离x2 5.将仪器移通过中心桩至横线路方向上，同样方法量出y1、 y2 6当x1与x2在横线路方向同侧时，不同侧 7.当y1与y2在顺线路方向同侧时，当y1与y2
中，则实
档外法（隔档法）观测弧垂
l1
l2
5#
6#
a
θ3 θ2 θ1
档外（间隔一档）角度法检查弧垂
7#
b
❖ 步骤：
❖ （1）如图上图所示，经纬仪架设在间隔一档杆塔中心正下方，在杆塔明 细表中查出或测出档距L1、L2；
❖ （2）用经纬仪分别测出检查弧垂档6#挂线点的垂直角α3、7#挂线点的
垂直角α2，再测出导线弧垂最低点的垂直角α1，则
— 架空线的水平应力，N / mm2；
g — 架空线的比载，N / m * mm2。
2、观测档内一端联有耐张绝缘子串
测档内架空线一端联有耐张绝缘子串的时，如图8-4所示，观测档观测 弧垂值的计算公式为
A
f
B

直线杆塔结构倾斜允许偏差直线杆塔结构的倾斜允许偏差是指杆塔在运行过程中，由于各种原因产生的倾斜现象。

这个允许偏差的范围通常由设计规范或相关标准规定，并以一定的数值方式表达。

下面将从倾斜的原因、倾斜的影响以及如何控制倾斜三个方面进行阐述。

首先，直线杆塔结构的倾斜常常由以下几个原因引起：土质不良、地基沉降、强风作用、温度变化等。

土质不良是导致杆塔倾斜的主要原因之一，例如在软弱土层中，由于荷载超过土壤承载力，导致杆塔下沉和倾斜。

地基沉降也是造成杆塔倾斜的重要原因，这种沉降往往是由于不均匀沉降或地基沉降引起的。

强风作用是杆塔倾斜的常见原因之一，特别是在大风区域，强风可能会导致杆塔的倾斜。

另外，温度的变化也会造成杆塔的倾斜，由于材料的热膨胀和冷缩，杆塔可能会出现倾斜现象。

其次，直线杆塔结构的倾斜会对其运行产生一定的影响。

首先，杆塔的倾斜会导致导线的张力和角度的变化，从而对输电线路的运行产生一定的不利影响。

其次，倾斜的杆塔可能会影响整个杆塔结构的稳定性，从而增加了杆塔的倒塌风险。

此外，倾斜的杆塔也会增加输电线路的振动和摆动，进一步影响输电线路的安全运行。

最后，为了控制直线杆塔结构的倾斜，需要采取一系列的措施。

首先，应选择合适的材料和结构设计，以提高杆塔的抗倾斜能力。

其次，可以采用加固和修复措施，例如加固杆塔的基础，以提高其抗倾斜能力；对已经倾斜的杆塔进行修复和恢复，使其恢复原来的位置和姿态。

此外，对于风区和温度变化较大的地区，还可以采取一些防护措施，例如设置防风挡板和膨胀节等，以减小倾斜的影响。

最后，定期进行杆塔的巡检和监测，及时发现和处理倾斜情况，以确保输电线路的安全运行。

综上所述，直线杆塔结构的倾斜是一种常见的现象，其允许偏差的范围会受到设计规范和相关标准的限制。

合理控制杆塔的倾斜是确保输电线路安全运行的重要措施，需要从杆塔的设计、加固修复和监测等方面进行综合考虑。

Ａｂｓ ｒ ｃ ： ｈ ｏ ａ ｔ５ ０ｋ ｔａ ｓ ｓ ｉｎ ｌ ｅｅ ｇｎ ｅ ｉ ｇｔ ａ ｕ ｏ ａ ｙ ｈ ｓｗｏ ｌ ｅ ｅ ｔ５ ％ ｏ ｅ ｐ ｌ ｏ ｅ ｓ ａ ｕ ｔ ｉ ｓａ ｄ ｐ ｎ ｆｔ ｅ ａ ｔ ａ ｔ Ｔ ｅ ｃ ｍｐ ｃ ０ Ｖ ｒ ｎ ｍｉｓｏ ｉ ｎ ｉ ｅ ｒｎ ｈ ｔ ｒｃ ｍｐ ｎ ａ ｎ ｗｉ ｒ ｃ ０ ｎ ｏ ｌ ｆｔ ｏｅ ｔ ｗ ｒ ｔｍｏ ｎ ａｎ ｎ ａ ｓ ｏ ｍ ｔ ｈ ｈ ｃ ｉ ｓ Ｄｕ ｉ ｇｔ ｅｃ ｅ ｋ ｏ ｏｅ ｔｗｅ ， ｓ ｔ ｅｅ ｉ ｎ ｕ ｔ ｂ ｅ ｐ ａ ｅ ｔ ｕ ｐ ａ ｒｎ ｉ， ｈ ｂ ｅ ｖｎ ｏ ｎ ｅ ｙ ｌ ｔｄ ａ ｄ ｔ ｅｎ ｒ ｌ ｆ． ｒｎ ｈ ｃ ｆ ｌ ｆ ｈ ｐ ｏ ｒ ａ ｈ ｒ ｓ ｏｓ ｉ ｌ ｌ ｔ ｏｓ ｐ ｏ ｔａ ｓｔ ｔ ｅｏ ｓ ｒ ｉ ｇｐ ｉ ｔ ｓｖ ｒ ｉ ｅ ｎ ｈ ｏ ｍ￣ ｍｅ ｓ ｒ ｍｅ ｔｍｅ ｈ ｄ ｉ ａ ｉ ｍｉ ａ ｕ ｅ ｎ ｔ ｏ ｓ
宋 华 松 （ 徽 变 １ 公 安 合 ２ ０２ 安 送 电 司， 徽 肥 ３ ２） 程 ０
摘 要 ： 公 司 中标 的 ５ ０Ｖ 忻 州 ～石 家 庄 北 ｍ 回 １ 我 ０ｋ １标段 紧凑 型输 电线路 工 程 ， 近 ５ ％ 塔 位 于高 山 ， 分杆 塔 一 面 依 山， 面 悬崖 。杆塔 倾 将 ０杆 部 三
Ｃ（ ＝ ｖ ， Ｘ １０ ％。 日） ０ ０
用尼龙线将杆塔 ４条腿 交叉盘绕成“ ” ， ｘ 型 其交点为基础 中心 ， 用 吊锤 将 交 点 引入 地 面 ， 卜标 记 “ ” 。将 经 纬仪 置 再 做 ０点 于 “ ” ， 据 横 、 线 路方 向 桩 再 引 ２根 方 向桩 于 塔 身 内部 ， ０点 根 顺 并 用 尼 龙 线 沿 横 、 线路 方 向将 方 向桩 连接 。 顺 ４３置镜 ． 将梳妆镜置于塔身 内部的方向桩附近 ，利用 三角板配合 ， 使 梳 妆 镜 镜 面垂 直 于 方 向桩 的 连 线 ， 将 水 平 尺 平 放 在 梳妆 镜 并 底 座 上 ， 整 梳 妆 镜 使得 底 座 水 平 ， 下 罔 １ 示 。 调 如 所

悬垂串倾斜度测量依据规范
1.概念
1.1基础预偏值
针对基础而言，也就是我们常说的受压腿的基础顶面抬高值；即让转角塔的内侧（受压侧）基础柱面比转角外侧（受拉侧）抬高出一个值，使铁塔在受力前先向反受力方向倾斜，保证它们受力后不向其受力的方向倾斜的目的。

预偏率，设计常用术语，预偏率=预偏值/基础根开。

1.2杆塔倾斜
由于基础立柱顶面高低不平引起杆塔中心偏离铅垂位置的现象。

1.3杆塔倾斜率
杆塔倾斜率就是杆塔倾斜值S杆塔地面上部高度H之比的百分数；既倾斜率=倾斜值/塔全高；在设计值上，倾斜率=预偏率。

1.4倾斜值
受压腿抬高后，铁塔顶部中心偏移值。

测量时，将仪器架在铁塔的正面中心线上，距离铁塔约为塔全高的1.2倍处。

镜头看铁塔顶部中心，锁定水平度盘，旋转目镜看底段水平铁处联板，十字丝位置与联板中心位置之间的距离，就作为该基铁塔的倾斜值。

实际上这个时候的倾斜值，不是真正意义的倾斜值，正常应看到地面，但是地面缺乏参照物，习惯上还是将底段水平铁联板上的偏移=倾斜值/(塔全高-水平铁高度)。

2.杆塔倾斜测量意义
运行中的线路杆塔因局部环境或外力破坏引起的顺线路或横线路方向的倾斜，是引起倒杆断线的重要因素，确定倾斜的数据，对维护线路安全稳定具有重要的意义。

3.杆塔倾斜测量方法
用铅锤测量杆塔倾斜
用铅锤测量杆塔倾斜时，可在杆塔顶部中心用一绝缘细绳(线)吊一铅锤至地面,在地面量出锤尖触地点到杆塔中心的距离s，即为该杆塔地面以上的倾斜值,如下图3-1所示。

杆塔的倾斜度，可通过杆塔的倾斜公式计算。
