ruckus配置
- 格式：docx
- 大小：45.32 KB
- 文档页数：3
下载文档原格式
合集下载
ruckus胖ap配置方法
启用DHCP Server功能，配置 分配的起始IP和IP地址数量。
输入此网段的VLAN ID，因为AP 管理VLAN的ID是1，这里要设置 成其它的号码。如果还有其它 网段，VLAN ID不能相同
注意：开启此选项后AP的工作模式即变为NAT模式。 如果AP只作为无线透传模式，不需要由AP给终端分配IP地址，不需要开 启配置此项
6、配置2.4G频段SSID与无线参数
选择Wireless 1，配置第1个SSID。 如果有多个SSID，再依次选择其它 的Wireless进行设置。
选择Configuration > Radio 2.4G
无线默认是关闭的，需要开启
自定议SSID名称 这里可以针对每客 户端做速率限制， 也可以配置ACL
4、启用AP DHCP Server和NAT等功能
AP最多和支持4个不同的网段，即可开 启4个DHCP地址池。如果只需要1个网 段，只需要启用local subnet 1。在这里 配置此网段的网关地址
选择Configuration > Local Subnets
配置该网段的IP地址和子网掩 码，Local IP Address地址即为该 IP地址段的网关地址
5、启用2.4G频段
选择Common
选择Configuration > Radio 2.4G 在胖AP模式下，建议指定一 个固定的Channel，以免个别 终端不支持802.11h自动切换 会断线。其它参数根据需求修 改，无特别需要选择默认即可。 相邻AP的Channel不能相同， 否则有同频干扰
3、更改AP管理IP地址（WAN口IP地址）设置
AP默认为DHCP自动获取IP地址，如 果没有DHCP Server，则AP默默IP地 址为192.168.0.1。如需要默认IP地址， 选择Static IP进行修改
RUCKUS 产品指南说明书
* Meta para el 4.º trimestre de 2022AP Wi-Fi 6 (802.11ax) de nivel de entrada y banda dual simultánea con BeamFlex+AP Wi-Fi 6 (802.11ax) de pared y banda dual simultánea con tres puertos GbE, gateway IoT y BeamFlex+1200 Mbps (5 GHz) 574 Mbps (2,4 GHz) 1200 Mbps (5 GHz)574 Mbps (2,4 GHz)Módulos RUCKUS IoTAP Wi-Fi 6 (802.11ax) de tecnología avanzada y banda dual simultánea con MU-MIMO y BeamFlex+AP Wi-Fi 6 (802.11ax) detecnología avanzada y bandadual simultánea con MU-MIMO y BeamFlex+ y antenasectorizada internaAP exterior de alta densidadserie Wi-Fi 6 2x2:2 (5 GHz) +2x2:2 (2,4 GHz) con antenassectorizadas internasadaptativas BeamFlex+integradas con diversidadde polarización2400 Mbps (5 GHz)2400 Mbps (5 GHz)ICX 75501.020 Gbps24 o 48481 Requiere cables divisores QSFP+ICX 75501 Apilamiento y Campus Fabric no soportados en ICX7150-C08P.2 Disponible en la próxima versión del software.Visite nuestro sitio web o comuníquese con su representante local de RUCKUS para obtener más información.© 2022 CommScope, Inc. Todos los derechos reservados.Todas las marcas identificadas con ™ o ® son marcas comerciales o registradas en los Estados Unidos y pueden estar registradas en otros países. Todos los nombres de productos, marcas comerciales y marcas registradas son propiedad de sus respectivos dueños. Este documento essolo para fines de planificación y no pretende modificar o complementar ninguna especificación o garantía relacionada con los productos o servicios de CommScope.。

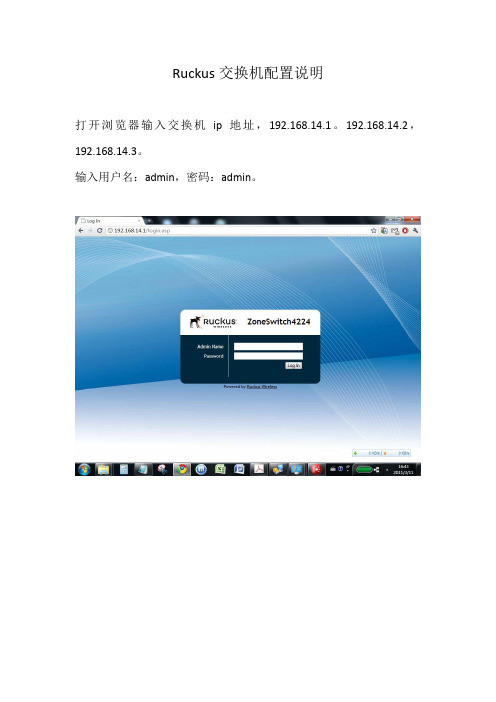

Ruckus交换机配置说明
Ruckus交换机配置说明
打开浏览器输入交换机ip地址，192.168.14.1。
192.168.14.2，192.168.14.3。
输入用户名：admin，密码：admin。
此页面为设备概述页面。
配置trunk
点击Vlan－802.1Q－create/modify Vlan
设置管理VLAN
在Vlan ID处输入Vlan号，勾选Enable as the management VLAN
设置1-24口为untagged member。
点击APPLY生效
其中东配楼机房中的192.168.14.2交换机，上联口第24口配置为tagged member模式
配置客户端VLAN
在Vlan ID处输入Vlan号，设置1-24口为tagged member。
点击APPLY 生效
配置交换机管理ip地址
点击system admin－ip config，输入ip地址，掩码，网管。
保存交换机配置
点击Tools－Save Config
点击Save Config，保存交换机的配置。
注意：必须在配置交换机后保存。
如不保存，交换机断电后。
所做的配置将丢失。
配置POE供电
点击POE－POE Config
在PORT的下拉列表中选择响应的端口，在POWER－inline中选择AUTO。
在POWER－priortiy的下拉列表中选择critical。
点击APPLY。
响应的端口POE的配置生效。
Ruckus7363快速配置向导
Ruckus7363快速配置向导
Ruckus 7363 快速配置向导
网络管理部
1、连接AP到你的电脑
a.将AP从包装盒中取出后，接
上AC电源。
正常通电后，
PWR指示灯为长绿。
b.使用一跟直通网线，一端接
AP上的接口（最好不要选择
POE的端口），另一端接PC
的网卡。
3、开始配置AP
a.在Device下，可以更改登录的用户名和密码。
b.Internet 选项卡中，需要配置该网络的具体信息。
上半
部分为填写该网络的网关，
及IP地址；下半部分为给该AP设置一个管理地址。
c.接下来，配置无线。
2.4G和5G的配置内容一致，需要注意的就是在common选项卡中将国家代码更改为CHINA；在wireless选项卡中，客户
若无特殊的加密要求，选择WPA+PSK+AES的加密方式即可。
d.右图为5G的无线配置图，需要注意的同样为common和wireless下的内容。
另，若
要同时发布多个SSID，选择
wireless的选项卡，即可。
4、调试AP
a.查看该设备的软件版本号。
b.使用内置的工具，进行PING 和TRACERT连通性测试。
Ruckus Unleashed AP 802.1x 认证配置示例
Ruckus Unleashed AP 802.1X认证 SSID配置示例1.组网需求某企业购买了几台Ruckus Unleashed AP、路由器和交换机等网络设备，路由器供出口Internet接入功能，交换机提供有线网络接入和AP接入功能，Unleashed AP 提供无线网络接入功能。
为保证无线网络安全，该企业WIFI用户采用802.1X认证方式接入网络。
2.配置思路1.Unleashed AP 初始化配置；2.配置802.1x认证方式SSID；3.配置本地802.1x用户。
3.配置步骤3.1Unleashed AP 初始化配置a)电脑有线网卡配置IP为：192.168.0.X（X为192.168.0.2~254任一地址）b)用非IE内核浏览器登录:https://192.168.0.1,c)Unleashed AP 支持中文，喜欢中文用户可选中文，国内用户可选国家代码为中文。
d)一般多AP场景，AP工作在非网关模式，DHCP由其它设备实现（如出口网关、路由器或者交换机），IP地址建议配置为手动模式，方便管理。
本文按非网关模式配置。
少量AP场景，AP可选网关模式，由Ap来实现出口路由器功能，WAN IP 地址可以根据出场景需要配置，可手动、DHCP或者PPPOE拨号e)配置无线信号名称即 SSID 和密码，密码不能有空格，最少8位最多64位字符。
f)配置Unleashed AP管理帐号和密码，可选密码恢复配置，如果密码恢复配置没选而且忘记密码，也可以直接按AP后面的Reset或者 Reset hard按钮恢复出厂设置。
g)点击“完成”，初始化配置结束，AP会重新启动。
不要断开电源或重启AP,不要刷新浏览器或点击浏览器的"回退"按钮h)配置完成后，其它AP只要接入到同一网段，都会自动接入到Unleashed系统里面，不需要做其它配置，建议在Unleashed系统里将Ap管理IP 配置为手动以方便以后登录管理。
RUCKUS R300型号AP操作指南
set ipaddr dynamic设置配置IP为动态获取；
set http enable开启HTTP服务，开启后就可以用WEB界面配来自。其他IP配置方式请参考
二、
浏览器输入172.16.20.1（网关地址），弹出登陆页面，用户名/密码分别是：super/sp-admin
1、
这是能上网的最基本的配置，有关更多的功能根据自己的实际情况配置。总结起来，RUCKUS品牌的AP还是很好用的，功能很多，配置也很人性化。

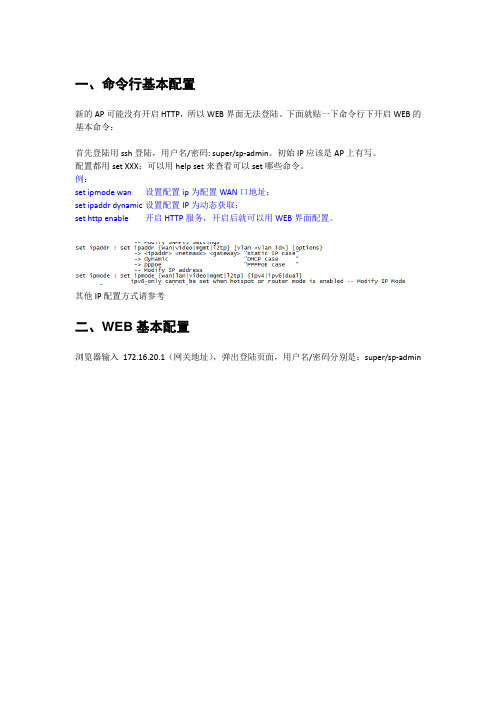

一、命令行基本配置
新的AP可能没有开启HTTP，所以WEB界面无法登陆。下面就贴一下命令行下开启WEB的基本命令：
首先登陆用ssh登陆，用户名/密码: super/sp-admin。初始IP应该是AP上有写。
配置都用set XXX；可以用help set来查看可以set哪些命令。
例：
set ipmode wan设置配置ip为配置WAN口地址；
set http enable开启HTTP服务，开启后就可以用WEB界面配来自。其他IP配置方式请参考
二、
浏览器输入172.16.20.1（网关地址），弹出登陆页面，用户名/密码分别是：super/sp-admin
1、
这是能上网的最基本的配置，有关更多的功能根据自己的实际情况配置。总结起来，RUCKUS品牌的AP还是很好用的，功能很多，配置也很人性化。
一、命令行基本配置
新的AP可能没有开启HTTP，所以WEB界面无法登陆。下面就贴一下命令行下开启WEB的基本命令：
首先登陆用ssh登陆，用户名/密码: super/sp-admin。初始IP应该是AP上有写。
配置都用set XXX；可以用help set来查看可以set哪些命令。
例：
set ipmode wan设置配置ip为配置WAN口地址；
Ruckus-ZoneDirector及ZoneFlex_AP使用及配置说明
二、ZoneDirector 配置向导.......................................................................................6 2-1、配置 ZoneDirector 语言 ................................................................................6 2-2、常规配置 .......................................................................................................7 2-3、配置管理地址 ...............................................................................................9 2-4、快速配置一个 SSID .....................................................................................10 2-5、配置管理员账号和密码 .............................................................................11 2-6、查看配置信息 .............................................................................................12 2-7、配置向导配置完成 .....................................................................................13
Ruckus Unleashed AP D-PSK 认证配置示例
Ruckus Unleashed AP D-PSK 认证配置示例1.组网需求某企业购买了几台Ruckus Unleashed AP、路由器和交换机等网络设备，路由器供出口Internet接入功能，交换机提供有线网络接入和AP接入功能，Unleashed AP 提供无线网络接入功能。
为保证无线网络安全，该企业WIFI用户采用D-PSK认证方式接入网络，做到每个设备一个不同的PSK密钥。
2.配置思路1.Unleashed AP 初始化配置；2.配置DPSK认证方式SSID；3.配置DPSK用户。
3.配置步骤3.1Unleashed AP 初始化配置a)电脑有线网卡配置IP为：192.168.0.X（X为192.168.0.2~254任一地址）b)用非IE内核浏览器登录:https://192.168.0.1,c)Unleashed AP 支持中文，喜欢中文用户可选中文，国内用户可选国家代码为中文。
d)一般多AP场景，AP工作在非网关模式，DHCP由其它设备实现（如出口网关、路由器或者交换机），IP地址建议配置为手动模式，方便管理。
本文按非网关模式配置。
少量AP场景，AP可选网关模式，由Ap来实现出口路由器功能，WAN IP 地址可以根据出场景需要配置，可手动、DHCP或者PPPOE拨号e)配置无线信号名称即 SSID 和密码，密码不能有空格，最少8位最多64位字符。
f)配置Unleashed AP管理帐号和密码，可选密码恢复配置，如果密码恢复配置没选而且忘记密码，也可以直接按AP后面的Reset或者 Reset hard按钮恢复出厂设置。
g)点击“完成”，初始化配置结束，AP会重新启动。
不要断开电源或重启AP,不要刷新浏览器或点击浏览器的"回退"按钮h)配置完成后，其它AP只要接入到同一网段，都会自动接入到Unleashed系统里面，不需要做其它配置，建议在Unleashed系统里将Ap管理IP 配置为手动以方便以后登录管理。
ruckus虚拟控制器AP无线开局配置
o 忽略浏览器的证书提示。
11
RUCKUS PROPRIETARY AND CONFIDENTIAL
配置流程----创建AP会启动创建进程；
o Local Upgrade可用于
Unleashed版本升级、与其 他普通版本切换。
12
o 通过Web 界面进行管理 o 后续版本增加CLI、SNMP和FM管理
配置流程----更新至Unleashed版本
o AP默认IP地址192.168.0.1； o 默认帐号：super/sp-admin； o 将AP手动更新至200.X版本；
o 采用9U1-RXXX-WW00下单时AP默认为
200.X版本，无需手动更新。
Major Minor Internal Use
简单的部署流程
AP上电开机 • •
连接到开放 的WLAN
通过DNS登 陆到AP
向导模式配 置Master AP
自动选择备份AP(无需设置) 成员AP自动发现&自动加入
• Unleashed AP 仅会发现 Unleashed Master AP
功能介绍
15
RUCKUS PROPRIETARY AND CONFIDENTIAL
配置流程----无线基础设置
o 完成最基本的SSID设置； o 高级功能可在进入菜单后 设置。
16
RUCKUS PROPRIETARY AND CONFIDENTIAL
配置流程----管理员帐户
o 设定管理员帐户及密码；
17
配置流程----配置系统名称
o 填入系统名称，选择国家代码；
14
RUCKUS PROPRIETARY AND CONFIDENTIAL
ruckus7372_配置
Ruckus 7372配置在任何一个页面修改配置后，记得点击该页面的”Update Settings”来保存。
如果Ruckus 7372在保存配置后重启了，需要等待几分钟，请耐心等待。
一、使用电脑浏览器，登录路由器管理页面后进行配置1、初次登录AP使用HTTPS和SSL协议，在电脑端的IE浏览器->工具->Internet选项->高级，必须开启SSL2.0或SSL3.0，以及TLS。
AP的管理IP默认是DHCP自动获取，如果没有DHCP Server，则是192.168.0.1。
所以初次配置胖AP，必须将AP与电脑用网线背靠背直连，不能与现网接触，否则AP可能会获取一个用户不知道的IP地址，导致AP无法登陆。
AP默认的登陆用户名/口令是：super/sp-admin使用IE浏览器，在地址栏输入AP的管理IP地址（https://192.168.0.1）即可登陆。
（如果登陆不上，需要将电脑->网络和共享中心->本地连接->属性-> (TCP/IPv4)属性->配置为192.168.0.xxx网段地址。
）2、非初次登录：在设置了Configuration -> Internet 并点击”Update Settings”按钮之后，上面的方法就无法继续登陆了。
要用无线网卡连接Radio 2.4G ->Wireless 1中SSID相同名称的AP，之后再使用IE浏览器在地址栏输入Local IP Address（如https://192.168.40.1）即可登陆。
如果不知道路由器管理页面登录地址，（1）可以用电脑或平板或手机开启wifi连上7372，然后看电脑或平板或手机的网段是192.168.xx.xx的话，可以尝试输入对应的 https://192.168.xx.1 来连接。
（2）如果用电脑或平板或手机开启wifi连上7372，然后看网段不是192.168.xx.xx的话，需要用手机或平板下载一个wifi分析仪，然后点菜单->工具->局域网邻居，查找7372的 ip地址，再连接网页管理界面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
R u c k u s7372配置
在任何一个页面修改配置后，记得点击该页面的”UpdateSettings”来保存。
如果Ruckus7372在保存配置后重启了，需要等待几分钟，请耐心等待。
一、使用电脑浏览器，登录路由器管理页面后进行配置
1、初次登录
AP使用HTTPS和SSL协议，在电脑端的IE浏览器->工具->Internet选项->高级，必须开启或，以及TLS。
AP的管理IP默认是DHCP自动获取，如果没有DHCP将AP与电脑用网线背靠背直连，不能与现网接触，否则AP可能会获取一个用户不知道的IP地址，导致AP无法登陆。
AP默认的登陆用户名/口令是：super/sp-admin
使用IE浏览器，在地址栏输入AP的管理IP地址（）即可登陆。
（如果登陆不上，需要将电脑->网络和共享中心->本地连接->属性->(TCP/IPv4)属性网段地址。
）
2、非初次登录：
在设置了Configuration->Internet并点击”UpdateSettings”按钮之后，上面的方法就无法继续登陆了。
要用无线网卡连接>Wireless1中SSID相同名称的AP，之后再使用IE浏览器在地址栏输入LocalIPAddress（如）即可登陆。
如果不知道路由器管理页面登录地址，
（1）可以用电脑或平板或手机开启wifi连上7372，然后看电脑或来连接。
（2）如果用电脑或平板或手机开启wifi菜单->工具->局域网邻居，查找7372的
ip地址，再连接网页管理界面。
3、Configuration->Device
更改AP设备名称、管理员登陆名称和密码。
可以不修改。
4、Configuration->LocalSubnet
注意：Internet和EthernetPorts中设置的VLANID为1，这里的”AccessVlan”要设置为其他值。
如果还有其他Subnet，对应的”AccessVlan”应不同。
5、Configuration->>Common
建议Channel设为固定的，选择信道1、6、11中的一个。
同一个区域有多个路由器的情形下，channel尽量不要相同，避免同频干扰。
除Channel项外，其他都使用默认设置。
6、Configuration->>Wireless1
如果要设置wifi密码，请使用下面的加密方式：（其他加密方式接入终端数量少一些）
7、Configuration->Radio5G->Common
建议Channel设为固定的，选择信道149、157、165中的一个。
同一个区域有多个路由器的情形下，channel尽量不要相同，减少同频干扰。
8、Configuration->Radio5G->Wireless1
实践表明，在已经Enable了的情况下，这里的5G设置为Disable，无线网络会更稳定！
加上很多平板不支持5G，建议这里Wireless9~16的都设置为Disable。
如果非要打开5G，可以参考下图配置：
如果要设置wifi密码，请使用下面的加密方式：（其他加密方式接入终端数量会少一些）
9、Configuration->EthernetPorts
注意：
Enable连接教师电脑网线的Port1，参考下图红框进行设置；
Enable连接外网的port2，并且VLAN的UNTAGID要设置为1，其他设置项保持默认值（参考下图），这里设置错了会上不了外网。
10、Configuration->Internet
最后设置这一页，设置好后记得点“UpdateSettings”按钮。
根据实际网络情况，从（1）、（2）中选择一个进行参考配置。
（1）多数情况下为动态获取IP地址，IPv4设置为”DHCP”，DNS设置为”Auto”。
（2）下图是静态IP地址的配置方式，红色方框中内容根据实际情况修改。
二、使用电脑端的SecureCRT工具，进行命令行配置。
必须在网页管理页面配置完成后再进行命令行配置。
从网上下载SecureCRT这个工具。
在电脑端运行，选择文件->快速连接，按下面步骤进行命令行配置
输入AP的登陆账号和密码，进去后会出现如下界面：
然后依次敲如下命令：
setqoswlan0directedmulticastdisable
setqoswlan8directedmulticastdisable
setqoseth0directedmulticastdisable
setqoseth1directedmulticastdisable
setdirected-thrwlan00
setdirected-thrwlan80
setbss-minratewlan036000
setbss-minratewlan836000。
