形位公差项目符号

形位公差符号及标注含义

一、 形位公差

零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。零件表面的实际形状对其理想形状所许诺的变更量，称为形状误差。零件表面的实际位置对其理想位置所许诺的变更量，称为位置误差。形状和位置公差简称形位公差。

二、 形位公差符号

三 形状公差

直线度（－）——直线度公差是实际直线对理想直线的许诺变更量,限制了加工面或线在某个方向上的误差，若是直线度超差有可能致使该工件安装时无法准确装入工艺文件规定的位置。

标注含义：被测表面投影后为一接近直线的“波浪线”（如以下图），该“波浪线”的转变范围应该在距离为公差值t（t=）的两平行直线之间。

平面度——平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的误差，一样来讲，有平面度要求的就没必要有直线度要求了，因为平面度包括了面上各个方向的直线度。

标注含义：被测加工表面必需位于距离为公差值t（t=）的两平行平面内，如以下图区域。

圆度（○）——是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。

标注含义：被测圆柱面的任意截面的圆周必需位于半径差为公差值t（t=）的两同心圆之内，如右图区域。

圆柱度（）——是限制实际圆柱面对理想圆柱面变更量的一项指标。它操纵了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。圆柱度是圆柱体各项形状误差的综合指标。

标注含义：被测圆柱面必需位于半径差为公差值t（t=）的两同轴圆柱面之间，如图。

圆柱度和圆度的区别：圆柱度是相关于整个圆柱面而言的，圆度是相关于圆柱面截面的单个圆而言的，圆柱度包括圆度，操纵好了圆柱度也就能够保证圆度，但反过来不行。

圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，操纵好活塞环的圆度可保证其密封性，而活塞的圆柱度那么关于其在缸套中上下运动的顺畅性相当重要。

.

1页 形位公差符号及标注含义

一、形位公差

零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。形状和位置公差简称形位公差。

二、形位公差符号

三 形状公差

3.1 直线度（－）——直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

 标注含义：被测表面投影后为一接近直线的“波浪线”（如下图），该“波.

2页 浪线”的变化范围应该在距离为公差值t（t=0.1）的两平行直线之间。

3.2 平面度——平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。

 标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如下图区域。

.

3页

3.3 圆度（○）——是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。

 标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=0.025）的两同心圆之内，如右图区域。

3.4圆柱度（）——是限制实际圆柱面对理想圆柱面变动量的一项指标。它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。圆柱度是圆柱体各项形状误差的综合指标。 .

4页 标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如图。

 圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。

 圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。

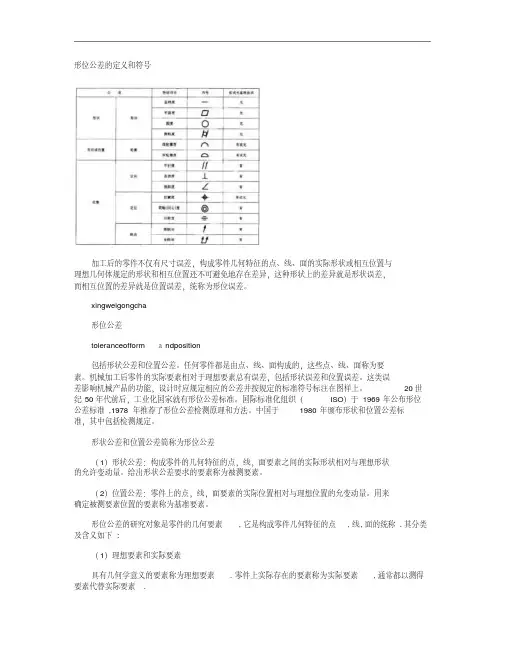

形位公差的定义和符号

加工后的零件不仅有尺寸误差，构成零件几何特征的点、线、面的实际形状或相互位置与

理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状误差，

而相互位置的差异就是位置误差，统称为形位误差。

xingweigongcha

形位公差

toleranceofformａndposition

包括形状公差和位置公差。任何零件都是由点、线、面构成的，这些点、线、面称为要

素。机械加工后零件的实际要素相对于理想要素总有误差，包括形状误差和位置误差。这类误

差影响机械产品的功能，设计时应规定相应的公差并按规定的标准符号标注在图样上。20世

纪50年代前后，工业化国家就有形位公差标准。国际标准化组织（ISO）于1969年公布形位

公差标准,1978年推荐了形位公差检测原理和方法。中国于1980年颁布形状和位置公差标

准，其中包括检测规定。

形状公差和位置公差简称为形位公差

（1）形状公差：构成零件的几何特征的点，线，面要素之间的实际形状相对与理想形状

的允许变动量。给出形状公差要求的要素称为被测要素。

（2）位置公差：零件上的点，线，面要素的实际位置相对与理想位置的允变动量。用来

确定被测要素位置的要素称为基准要素。

形位公差的研究对象是零件的几何要素,它是构成零件几何特征的点,线,面的统称.其分类

及含义如下:

（1）理想要素和实际要素

具有几何学意义的要素称为理想要素.零件上实际存在的要素称为实际要素,通常都以测得

要素代替实际要素.

（2）被测要素和基准要素

在零件设计图样上给出了形状或（和）位置公差的要素称为被测要素.用来确定被测要素

的方向或（和）位置的要素,称为基准要素.

（3）单一要素和关联要素

给出了形状公差的要素称为单一要素.给出了位置公差的要素称为关联要素.

（4）轮廓要素和中心要素

由一个或几个表面形成的要素,称为轮廓要素.对称轮廓要素的中心点,中心线,中心面或回

转表面的轴线,称为中心要素

形状公差有直线度,平面度,圆度和圆柱度.其含义和标注如下:

.

1页 形位公差符号及标注含义

一、形位公差

零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。形状和位置公差简称形位公差。

二、形位公差符号

三 形状公差

3.1 直线度（－）——直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

 标注含义：被测表面投影后为一接近直线的“波浪线”（如下图），该“波.

2页 浪线”的变化范围应该在距离为公差值t（t=0.1）的两平行直线之间。

3.2 平面度——平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。

 标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如下图区域。

.

3页

3.3 圆度（○）——是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。

 标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=0.025）的两同心圆之内，如右图区域。

3.4圆柱度（）——是限制实际圆柱面对理想圆柱面变动量的一项指标。它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。圆柱度是圆柱体各项形状误差的综合指标。 .

4页 标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如图。

 圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。

 圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。
