形位公差符号大全

\ f •'：、了 代号(OBa IIXMW6)

形位公芳in格

Hr輔仲公弄稈号的找卩定復为切7>小 为fa真铁*）• fl：注m符号的肚氓外的找忌细Q线・

««•血霞岔芹带的室真具闭们说明cwrriic-iw

nn«?. 巧吆冋剛❷尺 线 術饱轨心 干打冷 «AH KIW呦 创丼氏 “瞰 ■，目卅代公弹去用冃的符弓

艮他冇关待号

腸狀公葢 锂實公葢

符号 7文 4 U 持号 心H ny

衣绘4 —

H TliJt 〃

< HI大宝 峡占

mi 丄

rue O

M侔

公羞殆 wm Z

O

位 冋■« O

< 住枸 J-1. ■

HHS O 匾1 Wife 砂尺寸 位宙度

■ 典

（41

/

UKB1 杯 a 个州祠 夕

00」® ABC

MnMMw「 -t Hr 为细既佗.分为村他戒/松・# 俗内从人角右堰铀内泳

耶-诂为游位倉薫待号,% :恪为仍 第二略凡以桁为* Jtt 代 yrr/^fixns.

（h力闇肝中汶用〒体前曰呛）

蘇冷代号

大融丁/«*♦祕 （勿用■人工■ P）

;晶;品

B0|r

M Jit! AiftiLft btl您 环丨休问・片▲切ztn U4K2 的・」F W ffttiH.

2> «« AiftlLtf AflA fie IW WHT

血内.»A%1>A乩5M的科「 ^artZM ・ W":

n rme*« i圳人听丁巾 闻・卅虞勿劭JCtUHK lrt¥“ F曲

卅.

2> I 加Y巾

■为公20 02.干貢力HJVg*

^rttoi r)KMit A ・ ■Hi

Q 9dSV1侔旳笔集必芈

o j fi ・ o.Minae

> 秽卞*nmmea 俗jr(代为仝2位o.asmaH；

■山. 酗（昭如 T ill fl

:莖■宜义一tnntbTifiiZH 的厘城・

企?; ■= X 公才"足Y汽* JU的小M粧IfllHillZ网的Z II

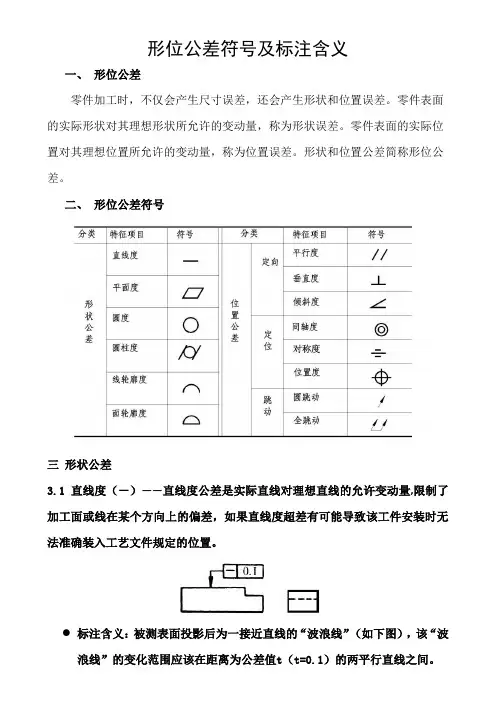

形位公差符号及标注含义

一、 形位公差

零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。零件表面的实际形状对其理想形状所允许的变动量，称为形状误差。零件表面的实际位置对其理想位置所允许的变动量，称为位置误差。形状和位置公差简称形位公差。

二、 形位公差符号

三 形状公差

3.1 直线度（－）——直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。

 标注含义：被测表面投影后为一接近直线的“波浪线”（如下图），该“波浪线”的变化范围应该在距离为公差值t（t=0.1）的两平行直线之间。

3.2 平面度——平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。

 标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如下图区域。

3.3 圆度（○）——是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。

 标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=0.025）的两同心圆之内，如右图区域。

3.4 圆柱度（）——是限制实际圆柱面对理想圆柱面变动量的一项指标。它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。圆柱度是圆柱体各项形状误差的综合指标。

标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如图。

 圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。

 圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。

形位公差符号及标注含义

一、 形位公差

零件加工时，不仅会产生尺寸误差，还会产生形状和位置误差。零件表面的实际形状对其理想形状所许诺的变更量，称为形状误差。零件表面的实际位置对其理想位置所许诺的变更量，称为位置误差。形状和位置公差简称形位公差。

二、 形位公差符号

三 形状公差

直线度（－）——直线度公差是实际直线对理想直线的许诺变更量,限制了加工面或线在某个方向上的误差，若是直线度超差有可能致使该工件安装时无法准确装入工艺文件规定的位置。

标注含义：被测表面投影后为一接近直线的“波浪线”（如以下图），该“波浪线”的转变范围应该在距离为公差值t（t=）的两平行直线之间。

平面度——平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的误差，一样来讲，有平面度要求的就没必要有直线度要求了，因为平面度包括了面上各个方向的直线度。

标注含义：被测加工表面必需位于距离为公差值t（t=）的两平行平面内，如以下图区域。

圆度（○）——是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。

标注含义：被测圆柱面的任意截面的圆周必需位于半径差为公差值t（t=）的两同心圆之内，如右图区域。

圆柱度（）——是限制实际圆柱面对理想圆柱面变更量的一项指标。它操纵了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。圆柱度是圆柱体各项形状误差的综合指标。

标注含义：被测圆柱面必需位于半径差为公差值t（t=）的两同轴圆柱面之间，如图。

圆柱度和圆度的区别：圆柱度是相关于整个圆柱面而言的，圆度是相关于圆柱面截面的单个圆而言的，圆柱度包括圆度，操纵好了圆柱度也就能够保证圆度，但反过来不行。

圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，操纵好活塞环的圆度可保证其密封性，而活塞的圆柱度那么关于其在缸套中上下运动的顺畅性相当重要。

形位公差符号介绍

定向公差符号

1、平行度（∥） 用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0°的要求，即要求被测要素对基准等距。

2、垂直度（⊥） 用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90°的要求，即要求被测要素对基准成90°。

3、倾斜度（∠） 用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°——90°）的程度，即要求被测要素对基准成一定角度（除90°外）。

定位公差符号

1、 同轴度（◎） 用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

2、对称度 符号是中间一横长的三条横线，一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。

3、位置度 符号是带互相垂直的两直线的圆，用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。

跳动公差符号

1、圆跳动 符号为一带箭头的斜线，圆跳动是被测实际要素绕基准轴线作无轴向移动、回转一周中，由位置固定的指示器在给定方向上测得的最大与最小读数之差。

2、全跳动 符号为两带箭头的斜线，全跳动是被测实际要素绕基准轴线作无轴向移动的连续回转，同时指示器沿理想素线连续移动，由指示器在给定方向上测得的最大与最小读数之差。
