1050198 11050199 2 1050200 21050310 1在清洁反射片时用力要适度，不允许有把反射片给粘起来的现象发生，在安装灯管支架之前要先检查支架（支架不可有缺角，破边，裂口）1050308 4在安装灯管时得先检查灯座是否到位。
灯座要完全卡入背板糟里。
图六1050204 11050205 11050206 11050208 11050306 1图四图五核准者： 11049217 1图四120455 1图一120455 1图一1057366 11049217 1图四图四图五图四图三115429 1120397 1图三图六图五120397 1图二213 4657 98 10图一图三图五图一图三图二图四图四图一图二120397 1图二图三硬拽，更不可划伤产品。
栈板上。

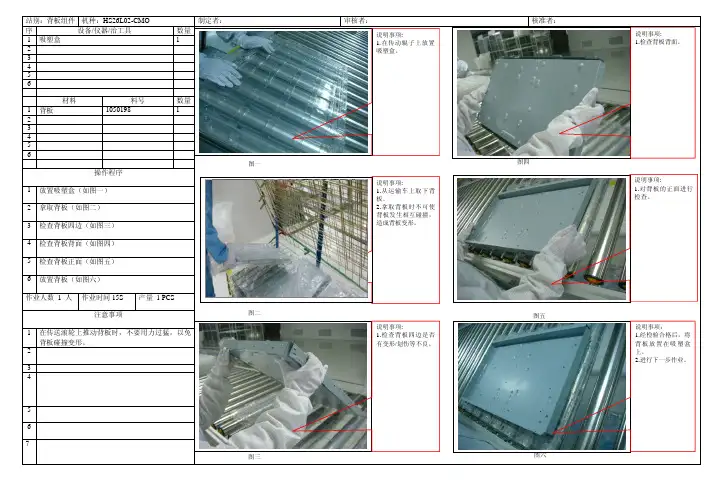

1站别：外包装机种：HC260BH-D01 制定者：审核者：核准者：站别：灯管组件机种：HS26L02-CMO 制定者：审核者：核准者：1050308 110418061050312 41050309 82143站别：灯管组件机种：HS26L02-CMO 制定者：审核者：核准者：1050312 11050309 1图五1050308 13秒。
体的任何部位都不可接触模组和工作台。
的距离。
原理、生产流程概述所谓“模组”厂（LCM）其实是液晶显示器的“后段”生产过程，顾名思义，模组二字即模块组合，它共有三个步骤：第一步：将LCD液晶成品面板（Cell）、异方向性导电胶（ACF）、驱动IC、柔性线路板（FPC）和PCB电路板利用机台压合（其间需在太上老君炼丹炉内经过一定的温度和压力才能练就火眼金睛:），第二步：接下来和背光板、灯源、铁框一齐组装成品；第三步：老化处理，经过重重检测就是我们见到的“液晶面板了”。
总之，相对于第五代面板厂那种天价的投资（动辄数十亿美元）、惊人的占地面积（起码五个足球场）和需要的无数高精尖设备（全在美国对大陆禁运之列），模组厂在技术、规模上还属于小巫见大巫的，不过能亲眼进入无尘车间也是一大快事，在进入车间前，沐浴修身是不必了，不过所有的电子设备包括数码相机、手机等均需统统枪毙。
在用图片展示整个生产流程之前，我们还是先来了解一下液晶显示面板的工作原理吧，这能加深我们对工厂的认识。
TFT-LCD液晶屏显示原理液晶显示屏是透过硅玻璃上的电路形成电场，来驱动玻璃与滤光片间的液晶分子，在自然状态下呈并列平行排列，当电路对液晶层施加电场，液晶分子会朝不同的方向偏转，这时液晶类似于开关作用可以让光线通过，令液晶层形成不同的透光效果，从而达到显示不同画面的目的.好，有了这个基础，我们沿着生产流程来看.首先，在制造过程中，组装区和包装区所需要的“人力”成本还是相当可观，因此难怪台湾纷纷把大陆作为模组部分的首选——除接近客户外也可大幅降低成本。
生产流程详述看到液晶面板，你能明白第一步有几个元件需要压合吗？首先是异方向性导电胶（ACF）贴附：利用异方向性导电胶（可当作双面胶看待）黏附于IC 和Cell间，提供导通和粘合之功能；其次进行集成电路（IC）压合作业，目的是为了使面板线路与IC线路通过导电粒子导通，以达到电流信号流通的目的。
接下来是可挠式线路板（FPC）压合作业：FPC是软性印刷板，起连接讯号的作用，经过这一步压合我们可以使面板线路与FPC线路通过导电粒子导通以顺利连接信号.最后一步压合是集成电路板（PCBA）压合，通过这个步骤我们可以达到两个目的，一是可以使FPC和PCB的线路通过导电粒子导通，从而让电流信号流通，第二是机台压合提供一定的温度、压力通过控制压合时间，AFC可在高温下聚合硬化而将两种不同材料连在一起以提供足够的工作强度。

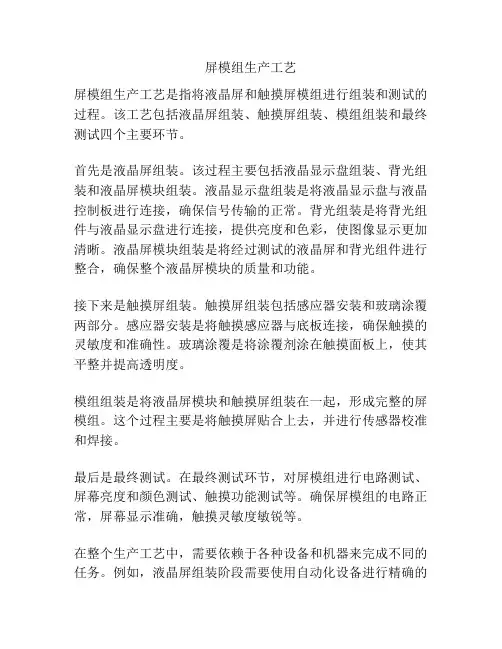

屏模组生产工艺屏模组生产工艺是指将液晶屏和触摸屏模组进行组装和测试的过程。
该工艺包括液晶屏组装、触摸屏组装、模组组装和最终测试四个主要环节。
首先是液晶屏组装。
该过程主要包括液晶显示盘组装、背光组装和液晶屏模块组装。
液晶显示盘组装是将液晶显示盘与液晶控制板进行连接，确保信号传输的正常。
背光组装是将背光组件与液晶显示盘进行连接，提供亮度和色彩，使图像显示更加清晰。
液晶屏模块组装是将经过测试的液晶屏和背光组件进行整合，确保整个液晶屏模块的质量和功能。
接下来是触摸屏组装。
触摸屏组装包括感应器安装和玻璃涂覆两部分。
感应器安装是将触摸感应器与底板连接，确保触摸的灵敏度和准确性。
玻璃涂覆是将涂覆剂涂在触摸面板上，使其平整并提高透明度。
模组组装是将液晶屏模块和触摸屏组装在一起，形成完整的屏模组。
这个过程主要是将触摸屏贴合上去，并进行传感器校准和焊接。
最后是最终测试。
在最终测试环节，对屏模组进行电路测试、屏幕亮度和颜色测试、触摸功能测试等。
确保屏模组的电路正常，屏幕显示准确，触摸灵敏度敏锐等。
在整个生产工艺中，需要依赖于各种设备和机器来完成不同的任务。
例如，液晶屏组装阶段需要使用自动化设备进行精确的组装和测试，而触摸屏组装阶段需要使用涂覆机、感应器安装机等设备来实现。
模组组装阶段则需要使用精密设备来确保模块的精准对位和质量。
屏模组生产工艺需要高度的自动化和精密度，以确保生产效率和产品质量。
工艺流程需要严格控制和监控，任何疏漏都可能导致产品质量问题。
因此，在屏模组生产过程中，需要有专业的技术人员进行操作和管理，并进行定期的质量检测和维护。
总之，屏模组生产工艺是一个复杂而精密的过程，需要依靠各种设备和技术来完成。
通过合理的流程管理和严格的质量控制，可以确保屏模组的生产效率和产品质量，为消费者提供优质的产品体验。
LED显示屏的组装和调试流程一、LED显示屏的组装1. 显示屏框架搭建首先，我们需要搭建LED显示屏的框架。
这个过程通常包括以下步骤：确定显示屏的大小和位置，然后根据这些参数来设计和制作LED屏幕的支架。
2. 显示屏模块安装然后我们开始安装显示屏模块。
每个LED显示屏都由多个显示模块组成，我们需要按照设计好的图纸，一块一块地将它们安装到支架上。
3. 电源和信号线连接每一个显示模块都需要连接电源线和信号线。
我们需要确保每一条线都连接正确，而且电源线的质量和安全性都符合标准。
4. 接收卡和发送卡安装接收卡和发送卡是LED显示屏的关键部分。
接收卡负责接收从电脑发送的信号，然后将这个信号转换成LED显示器可以理解的格式。
发送卡则负责将这个信号发送到不同的显示模块。
二、LED显示屏的调试1. 硬件检查首先，我们需要检查所有的硬件设备，包括电源线、信号线、接收卡和发送卡，以及每个显示模块，确保它们都工作正常。
2. 软件安装和配置安装LED显示屏的驱动程序和控制软件。
然后，我们需要配置这些软件，设置正确的参数，如分辨率、颜色深度等。
3. 显示效果测试最后，我们需要测试LED显示屏的显示效果。
这包括测试显示屏的亮度、颜色、对比度以及清晰度，确保它们都满足用户的需求。
4. 运行状态监控在LED显示屏正常运行后，还需要持续监控其运行状态，包括电源、信号、温度等，以确保显示屏的稳定运行。
三、总结LED显示屏的组装和调试是一个复杂的过程，需要专业的技术和严格的流程。
只有这样，才能保证LED显示屏的稳定运行，以满足用户的需求。
以上就是LED显示屏的组装和调试流程，希望对你有所帮助。
lcm模组组装生产工艺流程1.原材料准备：选取高质量的元器件和模组部件。
Raw material preparation: Select high-quality components and module parts.2.元器件检查：对所有元器件进行严格的质量检查和测试。
Components inspection: Strict quality inspection and testing of all components.3. PCB设计：进行电路板设计，确保元器件的合理布局和良好的连接。
PCB design: Circuit board design to ensure reasonable layout of components and good connections.4.焊接元器件：使用自动化设备进行元器件的精确焊接。
Soldering components: Precise soldering of components using automated equipment.5.装配模组：将焊接好的元器件组装成模组。
Assemble modules: Assemble the soldered components into modules.6.电路测试：对模组的电路进行严格的测试，确保其稳定性和可靠性。
Circuit testing: Strict testing of the module's circuit to ensure its stability and reliability.7.外观检验：对模组的外观进行检查，确保无损伤和完整性。
Appearance inspection: Check the appearance of the module to ensure no damage and integrity.8.功能测试：对模组的各项功能进行测试，确保符合产品规格要求。
TFTLCD模组工艺介绍TFT LCD（Thin Film Transistor Liquid Crystal Display）是一种主动矩阵液晶显示技术，被广泛应用于电子设备的显示屏中。
TFT LCD模组工艺是指将液晶显示屏及相关元器件，如驱动电路、背光源等组装到一个整体的模组中的制造过程。
以下是TFT LCD模组工艺的介绍。
1.玻璃基板切割：TFTLCD的制造过程从玻璃基板切割开始。
玻璃基板根据显示屏尺寸进行切割，通常采用大块玻璃进行切割，随后经过精密的加工和打磨，形成规定尺寸的玻璃基板。
2.玻璃基板预处理：切割后的玻璃基板需要进行一系列的预处理工艺，包括玻璃基板清洗、光刻涂覆、烘干等。
这些步骤旨在去除基板表面的杂质、改善基板表面的平整度，并为后续的生产步骤做好准备。
3.光刻：在玻璃基板上进行光刻工艺是制造TFTLCD关键的一步。
光刻将光敏材料，如光刻胶，涂覆在玻璃基板上，并通过光刻机进行曝光、显影等步骤，形成光刻图案。
这些图案将被用于制造TFT（薄膜晶体管）。
4.涂布TFT膜：在光刻完成后，需要将TFT膜沉积在基板上。
这一步骤通常采用物理气相沉积（PVD）或化学气相沉积（CVD）的方式进行。
TFT薄膜的组成包括导电层、绝缘层和半导体层，这些层的顺序和厚度对TFTLCD的性能有较大的影响。
5.激活和切割TFT膜：经过涂布TFT膜之后，需要进行激活和切割工艺。
激活是将TFT膜中的导电层和半导体层结合起来，形成可用的晶体管。
切割则是将基板切割成适当尺寸的小块，每块即成为一个TFT液晶显示单元。
6.液晶填充：切割好的基板需要进行液晶的填充。
液晶是一种特殊的有机化合物，在涂布到基板上之前需要经过一系列的净化和控制工艺。
液晶填充是整个工艺中最关键的一步，它决定了液晶显示屏的品质和性能。
7.封装：液晶填充后，需要将两块基板用密封胶水封装在一起，形成液晶显示屏的最终结构。
封装过程需要控制温度和压力，确保液晶层均匀分布，并排除气泡等问题。

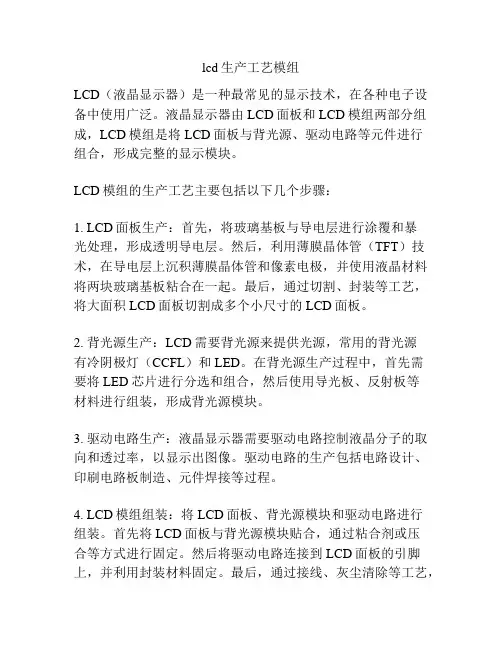

lcd生产工艺模组LCD（液晶显示器）是一种最常见的显示技术，在各种电子设备中使用广泛。
液晶显示器由LCD面板和LCD模组两部分组成，LCD模组是将LCD面板与背光源、驱动电路等元件进行组合，形成完整的显示模块。
LCD模组的生产工艺主要包括以下几个步骤：1. LCD面板生产：首先，将玻璃基板与导电层进行涂覆和暴光处理，形成透明导电层。
然后，利用薄膜晶体管（TFT）技术，在导电层上沉积薄膜晶体管和像素电极，并使用液晶材料将两块玻璃基板粘合在一起。
最后，通过切割、封装等工艺，将大面积LCD面板切割成多个小尺寸的LCD面板。
2. 背光源生产：LCD需要背光源来提供光源，常用的背光源有冷阴极灯（CCFL）和LED。
在背光源生产过程中，首先需要将LED芯片进行分选和组合，然后使用导光板、反射板等材料进行组装，形成背光源模块。
3. 驱动电路生产：液晶显示器需要驱动电路控制液晶分子的取向和透过率，以显示出图像。
驱动电路的生产包括电路设计、印刷电路板制造、元件焊接等过程。
4. LCD模组组装：将LCD面板、背光源模块和驱动电路进行组装。
首先将LCD面板与背光源模块贴合，通过粘合剂或压合等方式进行固定。
然后将驱动电路连接到LCD面板的引脚上，并利用封装材料固定。
最后，通过接线、灰尘清除等工艺，完成LCD模组的组装。
5. 功能测试：完成LCD模组的组装后，需要进行功能测试，确保LCD模组的各项功能正常。
测试内容包括图像质量、触摸功能（如果有）、亮度调节等。
以上是LCD模组的主要生产工艺。
随着技术的不断发展，LCD模组的生产工艺也在不断改进和优化，以提高生产效率和产品质量。
同时，LCD模组的生产过程中还需要考虑环境保护和能源节约等因素，推动LCD显示技术的可持续发展。
lcm液晶显示模组生产加工工艺流程LCM液晶显示模组生产加工工艺流程是一个复杂的过程，其中涉及到许多步骤和技术。
在本文中，我们将介绍液晶显示模组的生产加工工艺流程，并探讨这些步骤和技术的重要性。
步骤1：基板准备LCM制造的第一步是基板准备。
这些基板可能是玻璃，金属或塑料，这取决于LCD显示器的目的和制造商的需求。
在这一阶段，基板会被清洁和检查，以确保表面没有缺陷。
步骤2：光阻涂覆接下来，基板会经过光阻涂覆的过程。
这个过程的目的是为了保护基板上的一部分不被腐蚀。
通常这一步骤完成后需要曝光和显影处理，以取出不必要的光阻，并制定所需的电路线路模式。
步骤3：制作导电线路导电线路是LCD模组中非常重要的一部分。
这些线路是通过将导电材料的膜涂覆在光阻涂层上，并通过加热处理和蒸镀来制造的。
导电线路的过程需要非常精确的控制参数，以确保一致性和可靠性。
步骤4：干膜覆盖干膜是一种必需的材料，是将液晶电视板打造成高性能LCD模组的关键。
干膜一般是由UV光线进行曝光处理并得出了所需的外观和耐用性。
一旦干膜曝光完成，将液晶层和透明电极材料附于基板上。
步骤5：液晶层制造液晶层是LCD模组中最复杂的一部分，是基于液晶分子电气特性来制造的。
制造液晶层的过程非常复杂，需要高度技术和仪器的支持。
液晶技术要求非常具体的工作环境，并有很高的制造规格，以确保产品的质量。
步骤6：背光源组装背光组件是LCD显示器的一个必要组成部分，它为显示器提供足够的亮度，以便在各种照明条件下清晰可见。
背光组件可以是CCFL灯或LED灯。
它需要有透明材料支撑，以便散发出的光线可以传播到整个屏幕。
步骤7：组装和测试在组装和测试阶段，LCD模组的各个部件将被组合在一起，并进行测试，以确保健康的性能和质量。
这也是生产过程中最重要的步骤之一，因为这些模组必须要满足生产出来所需要的标准。
总结：LCM液晶显示模组制造的过程非常复杂，需要许多步骤和技术的支持。
每个步骤都必须是精确的和可靠的，以确保最终摆脱产品的质量和性能。
LED显示屏的组装和调试流程
组装流程
1. 准备工作：
- 确保所有组装所需的材料和工具齐全。
- 阅读并理解组装说明书，确保熟悉所有步骤和注意事项。
2. 按照以下步骤进行组装：
- 将显示屏的框架组装好，确保连接牢固。
- 安装LED模块到框架上，注意正确的安装方向和位置。
- 连接电源线和信号线，确保连接正确无误。
- 安装控制系统，并连接到LED显示屏上。
- 仔细检查组装是否完整，确保所有连接牢固可靠。
3. 组装完成后，进行外观检查：
- 检查显示屏表面是否平整，无明显凹凸或损坏。
- 检查LED模块的安装是否平整，无错位或松动。
调试流程
1. 启动显示屏：
- 连接电源，并确保电源供应稳定。
- 打开控制系统，启动显示屏。
2. 检查显示效果：
- 检查LED模块是否正常点亮，无暗点或亮度不均的情况。
- 检查显示内容是否与控制系统设置一致。
3. 调整显示效果：
- 根据需要，调整亮度、对比度和色彩饱和度等参数。
- 检查显示效果是否满足要求，调整可能需要的参数。
4. 进行功能测试：
- 检查显示屏是否能够正常显示各种类型的内容，如文字、图片、视频等。
- 检查显示屏是否能够实现预设的特效和切换效果。
5. 完成调试后，仔细检查整个显示屏系统，确保所有连接稳固可靠。
以上就是LED显示屏的组装和调试流程。
请在操作过程中遵循安全规范，并确保按照生产厂商提供的具体说明书进行操作。
C N 101354488 B (54) 发明名称 一种液晶模组组装方法(57) 摘要 本发明公开一种液晶模组组装方法，包括以下步骤 ：A. 液晶显示器中柔性线路板和背光模组中导光板分别反向旋转，形成一夹角 ；B. 液晶显示器中柔性线路板或背光模组中导光板金手指分别向背光模组中导光板金手指或液晶显示器中柔性线路板移动，使导光板金手指下端穿插在柔性线路板的缺口中 ；C. 液晶显示器放入背光模组的胶框内组装。
采用本发明的液晶模组的组装方法， 省去了将导光板金手指向上掰的动作，防止了导光板金手指线路的微断，以及金手指歪向一边而影响焊接对位效果的情况 ；省去了将柔性线路板向下掰的动作，防止了柔性线路板外观不平整、扭曲，以及柔性线路板上元器件的松动，引起的功能性隐患。
同时，提高了产品良率，节约了生产成本。
权利要求书 1 页 说明书 5 页 附图 2 页CN 101354488 B 权利要求书1/1 页1.一种液晶模组组装方法，其特征在于包括以下步骤：A.液晶显示器中柔性线路板和背光模组中导光板相对彼此反向旋转，形成一夹角；B.液晶显示器中柔性线路板或背光模组中导光板金手指分别向背光模组中导光板金手指或液晶显示器中柔性线路板移动，使导光板金手指下侧穿插在液晶显示器与柔性线路板相压合处的柔性线路板的缺口中；C.液晶显示器放入背光模组的胶框内组装。
2.根据权利要求 1 所述的液晶模组组装方法，其特征在于：所述步骤 B 中，柔性线路板中金手指焊盘的上表面与导光板金手指的引脚接触，同时柔性线路板的金手指焊盘与导光板金手指的引脚一一对应接触。
3.根据权利要求 1 所述的液晶模组组装方法，其特征在于：所述步骤 C 中，液晶显示器放入背光模组的胶框内，液晶显示器的下边缘向背光模组胶框的下侧内边缘靠紧组装。
一种液晶模组组装方法【技术领域】[0001] 本发明涉及一种液晶模组组装的方法。
【背景技术】[0002] 随着平板显示技术的不断发展，液晶显示器(liquid crystal display，简称LCD) 以其低电压、微功耗、易彩色化、被动显示、小型便携等特点得到了越来越广泛的应用。
