四路彩灯综合性实验演示

彩灯控制器一、设计内容及要求：设计一个彩灯控制器，要求：1.四路彩灯从左向右逐次渐亮，间隔为1秒。

2.四路彩灯从右向左逐次渐灭，间隔为1秒。

3.四路彩灯同时点亮，时间间隔为1秒，然后同时变暗，时间为1秒，反复4次。

二、总体框图图（1）总体框图根据设计要求，电路设计大体思路如下：由脉冲发生器发出频率脉冲信号，利用计数器加法计数功能输出0000~1111的脉冲信号，经过数据选择器分别在0000~0011，0100~0111，1000~1111三个时段输出不同的高低电平，控制移位寄存器实现右移→左移→置数功能，从而控制彩灯按照设计要求实现亮灭。

三、选择器件本次课程设计所用器件如表一：表一本次课程设计所用器件1.同步二进制计数器74LS163表二7-3 74LS163功能表根据逻辑图、波形图、功能表分析，74LS163具有如下功能：管脚图逻辑符号1)1是同步4位二进制加法计数器，M=16，CP上升沿触发2)2既可同步清除，也可异步清除。

同步清除时，清除信号的低电平将在下一个CP上升沿配合下把四个触发器的输出置为低电平。

异步清除时，直接用清除信号的低电平把四个触发器的输出置为低电平。

3)3同步预置方式：当LD = 0时，在CP作用下，计数器可并行打入预置数据.当LD = 1时，使能输入PT同时为高电平，在CP作用下，进行正常计数。

4)PT任一为低时，计数器处于保持状态。

5) 5 CO为进位输出，可用来级联成n位同步计数器。

2．四位双向移位寄存器74LS19474LS194内部原理图74LS194四位双向移位寄存器具有左移、右移、并行数据输入、保持、清除功能。

1）从图1中74LS194的图形符号和引脚图分析。

SRG4是4位移位寄存器符号，D0~D3并行数据输入端、D SL左移串行数据输入端、D SR右移串行数据输入端、S A（M0）和S B （M1）（即9脚和10脚）工作方式控制端分别接电平开关，置1或置0，CP 时钟输入端接正向单次脉冲，清零端接负向单次脉冲，Q0~Q3输出端。

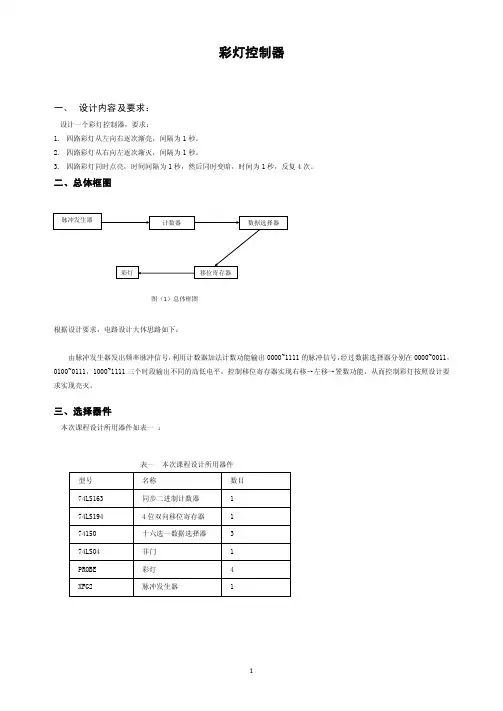

电子技术课程设计---彩灯控制器学院：电子信息工程学院班级：姓名学号：指导教师：彩灯控制器一、设计任务与要求：设计一个彩灯控制器，要求：1.四路彩灯从左向右逐次渐亮，间隔为1秒。

2.四路彩灯从右向左逐次渐灭，间隔为1秒。

3.四路彩灯同时点亮，时间间隔为1秒，然后同时变暗，时间为1秒，反复4次。

二、总体框图图（1）总体框图根据设计要求，电路设计大体思路如下：由脉冲发生器发出频率脉冲信号，利用计数器加法计数功能输出0000~1111的脉冲信号，经过数据选择器分别在0000~0011，0100~0111，1000~1111三个时段输出不同的高低电平，控制移位寄存器实现右移→左移→置数功能，从而控制彩灯按照设计要求实现亮灭。

三、选择器件本次课程设计所用器件如表一：表一本次课程设计所用器件1.同步二进制计数器74LS163表二7-3 74LS163功能表输入输出CP EP ET Q↑×0 ××全“L”↑0 1 ××预置数据↑ 1 1 1 1 计数× 1 1 0 ×保持× 1 1 ×0 保持根据逻辑图、波形图、功能表分析，74LS163具有如下功能：管脚图逻辑符号1)1是同步4位二进制加法计数器，M=16，CP上升沿触发2)2既可同步清除，也可异步清除。

同步清除时，清除信号的低电平将在下一个CP上升沿配合下把四个触发器的输出置为低电平。

异步清除时，直接用清除信号的低电平把四个触发器的输出置为低电平。

3)3同步预置方式：当LD = 0时，在CP作用下，计数器可并行打入预置数据.当LD = 1时，使能输入PT同时为高电平，在CP作用下，进行正常计数。

4)PT任一为低时，计数器处于保持状态。

5) 5 CO为进位输出，可用来级联成n位同步计数器。

2．四位双向移位寄存器74LS19474LS194内部原理图74LS194四位双向移位寄存器具有左移、右移、并行数据输入、保持、清除功能。

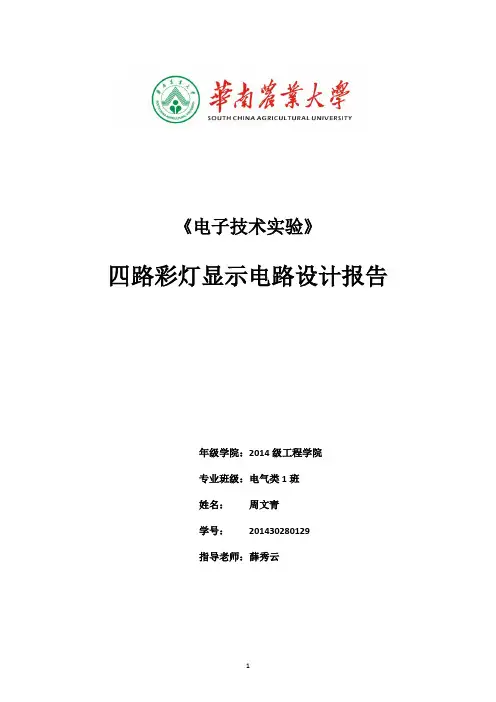

《电子技术实验》四路彩灯显示电路设计报告年级学院：2014级工程学院专业班级：电气类1班姓名：***学号：************指导老师：***目录一、课程设计内容与要求分析1.1实验目的 (3)1.2实验内容 (3)二、设计总思路2.1 基本原理 (3)2.2实验流程图 (3)三、模块化设计3.1 555时基电路3.1.1555芯片结构及引脚图 (3)3.1.2555引脚功能表 (4)3.1.3555构成多谐振荡器 (4)3.1.4多谐振荡器参数计算 (5)3.2 74LS161脉冲分频电路3.2.174LS161芯片结构及引脚图 (5)3.2.274LS161功能表 (6)3.2.374LS161组成分频电路 (6)3.2.4 74LS161组成12进制循环计数器 (6)3.3 74LS194时间控制电路3.3.174LS194芯片结构及引脚图 (7)3.3.274LS194功能表 (8)3.3.374LS194组成时间控制电路 (8)四、全局电路设计4.1 电路功能表 (9)4.2基于Multisim14.0的全局电路仿真 (10)五、电路调试及仿真结果分析5.1电路调试的仪器 (10)5.2 电路故障及分析5.2.1 彩灯无法点亮 (10)5.2.2 彩灯闪烁功能缺失 (11)5.2.3 彩灯无规律闪烁 (11)六、课程设计总结 (11)七、参考文献 (11)八、附录：元器件清单 (12)一、课程设计内容与要求分析1.1实验目的：1、了解电子电路设计的过程2、掌握电子线路的调试方法3、系统掌握时序电路的设计与调试1.2实验内容：要求开机后彩灯按四个节拍循环工作1、Q1、Q2、Q3、Q4依次为1，相应灯依次亮，间隔为1秒2、Q4、Q3、Q2、Q1依次为0，相应灯依次灭，间隔为1秒3、Q1、Q2、Q3、Q4同时为1，四灯同时亮，间隔为0.5秒4、Q1、Q2、Q3、Q4同时为0，四灯同时灭，间隔为0.5秒5、第（3）和（4）过程重复，共4秒。

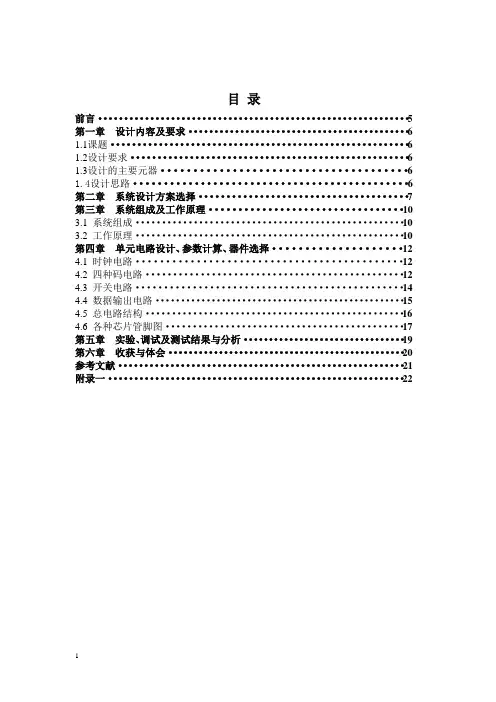

目录前言 (5)第一章设计内容及要求 (6)1.1课题 (6)1.2设计要求 (6)1.3设计的主要元器 (6)1.4设计思路 (6)第二章系统设计方案选择 (7)第三章系统组成及工作原理 (10)3.1 系统组成 (10)3.2 工作原理 (10)第四章单元电路设计、参数计算、器件选择 (12)4.1 时钟电路 (12)4.2 四种码电路 (12)4.3 开关电路 (14)4.4 数据输出电路 (15)4.5 总电路结构 (16)4.6各种芯片管脚图 (17)第五章实验、调试及测试结果与分析 (19)第六章收获与体会 (20)参考文献 (21)附录一 (22)第一节课程设计的课题和要求1.1 课题：四花样彩灯控制器1.2 设计要求：设计一四花样自动切换彩灯控制器，要求实现1.彩灯一亮一灭.从左向右移动2.彩灯两亮两灭，从左往右移动3.彩灯四亮四灭，从左往右移动4.彩灯从1—8从左往右逐次点亮，然后逐次熄灭5.四种花样自动切换1.3 设计的主要元器555定时器，模十六进制计数器74LS161，双D触发器74LS74，四选一数据选择器74LS153，8位移位寄存器74LS164。

1.4设计思路第一部分，由NE555与相关电容电阻等组成多谐振荡器，用来产生震荡脉冲，调节电位器可以改变震荡频率，即改变灯光的移动速度。

多谐振荡器输出的脉冲非别加在74 LS93与74LS164的cp端。

74LS93被接成16进制计数器，其4个输出端可分别输出对计数脉冲的2、4、8、16分频信号，该信号被传输到74LS153的数据输入端。

第二部分，555产生的脉冲信号输送到D触发器74LS74的cp端，在其输出端可以得到“00”到“11”4个逻辑状态并将其连接到74hc153的公共选择端A0、A1。

这样根据A0、A1端的状态就可以选定不同的输出端。

同时，74LS163在时钟脉冲作用下，数据在输出端QA到QH顺序移动。

这一移动的8位控制信号区驱动8路彩灯，就出现了8路4花样自动循环切换的流水彩灯U1A74LS04D21U1B74LS04D43U1C74LS04D65U1D 74LS04D89U2B74LS08D 456U2C74LS08D9108U42Y92C0102C1112C2122C313A 14B 2~1G 11Y71C061C151C241C33~2G1574LS153DU6QA3QB4QC5QD6A 1B2~CL R 9CLK8QE10QF11QG12QH1374LS164DQA14QB13QC12QD11RCO15A 3B 4C 5D 6ENP 7ENT 10~LO AD 9~CL R 1CLK2U374LS161DU7A1D21Q5~1Q6~1CLR13~1PR474LS74DU7B2D122Q9~2Q8~2CLR1311~2PR1074LS74D第二章 系统设计方案选择方案设计在设计中更多的使用中,大规模集成电路，不仅可以减少电路组件的数目，使电路简捷，而且能提高电路的可靠性，降低成本。

电子工艺与数字逻辑课程设计报告班级：姓名：学号：指导教师：撰写日期：目录目录目录 (2)第一章课程设计内容与要求分析 (4)1.1 课程设计内容 (4)第二章单元电路 (5)2.1系统单元电路组成 (5)第三章实现 (6)3.1零件清单 (6)3.2实物电路图 (6)3.3结果 (8)第四章 74LS194功能表 (9)第五章实验总结 (11)第六章参考文献 (12)第七章评语及成绩 (13)、一、课程设计任务书1.课程题目四路彩灯显示系统设计2.设计内容设计一个四路彩灯控制器,要求系统启动后自动从初始状态按照规定程序完成3个节拍的循环演示。

第一节拍：四路彩灯从左向右逐次渐亮，灯亮时间1S，共用4S；第二节拍：四路彩灯从右向左逐次渐灭，也需4S；第三节拍：四路彩灯同时亮0.5S,然后同时变暗,进行4次,所需时间也为4S。

第一章课程设计内容与要求分析第一章课程设计内容与要求分析1.1课程设计内容设计要求设计用中规模集成电路设计并制作一个四路彩灯显示系统，要求如下：1.开机自动置入初始状态后即能按规定的程序进行循环显示；2.程序由三个节拍组成：第一节拍时，四路输出Q1～Q4依次为1，使第一路彩灯先点亮，接着第二，第三，第四路彩灯点亮。

第二节拍时，Q4～Q1依次为0，使第四路彩灯先灭，然后使第三，第二，第一路彩灯灭。

第三节拍时，Q1～Q4输出同时为1态0.5秒，然后同时为0态0.5秒，使四路彩灯同时点亮0.5秒然后同时灭0.5秒，共进行4次。

每个节拍耗时都为4秒，执行一次程序共需12秒；3.用发光二极管模拟显示彩灯系统的各节拍。

第二章单元电路2.1系统单元电路组成模12计数器74LS163起节拍产生和控制作用，每4s一个节拍，3个节拍共12s后反复循环。

大致电路图如下：四路彩灯8.doc四路彩灯8.doc由一个74LS163、一个与门和一个与非门组成，这图用的是反馈置数法，当输出端QD,QC,QB,QA为1011时，LOAD’端接收到低电平0，此时74LS163输出端就重新回到了0000状态。

摘要彩灯常常用于商业、家居或者其他室内外装饰，成本低廉、变化多样、，深受大家喜爱。

四路彩灯系统设计主要由秒脉冲发生器、分频器、节拍控制器、移位计数器、彩灯显示系统组成。

其中，秒脉冲发生器由NE555构成的多谐振荡器产生，分频和控制器由74HC163构成，移位计数器为74HC194。

关键字：彩灯控制分频器节拍控制器秒脉冲发生器移位计数器绪论 (3)设计任务 (3)设计要求 (3)彩灯控制系统设计 (4)第一节系统电路方案设计与论证 (4)1. 基本原理 (4)2. 方案设计 (6)第二节直流电源设计方案 (6)第三节单元电路设计 (7)1. 直流稳压电源的工作原理 (7)2. 时钟脉冲产生电路 (8)3. 分频电路设计 (9)4. 循环控制电路设计 (10)5. 彩灯输出电路 (11)第四节总电路设计及仿真 (12)调试及测试结果分析 (14)参考资料 (15)附录 (16)4位双向移位寄存器 (17)心得体会 (18)设计任务设计并制作一套彩灯控制系统设计要求1.四路彩灯从左向右逐次渐亮，间隔为1秒。

2.四路彩灯从右向左逐次渐灭，间隔为1秒。

3.四路彩灯同时点亮，时间为0.5秒，然后同时变暗，时间为0.5秒，反复四次。

4.按照以上技术要求设计电路，撰写设计报告，绘制电路图。

5.电源：220V/50Hz的工频交流电供电。

彩灯控制系统设计第一节系统电路方案设计与论证1.基本原理四路彩灯有四路输出，所以设输其出设依次为Q0n+1Q1n+2Q2n+1Q3n+1若用“1”表示灯亮，则“0”表示灯灭，由设计要求可知四路彩灯显示系统要求如表1.1-1所示的输出显示。

表1-1由表1.1-1可知，需要一个分频器起节拍产生和控制作用，每4s一个节拍，3个节拍共12s，然后反复循环这三个节拍。

一个节拍结束后应产生一个信号到节拍程序执行器，完成彩灯渐亮、渐灭、同时亮、同时灭等功能。

分频及节拍控制可以用一个12进制计数器来完成；彩灯渐亮、渐灭可以用器件的左移、右移功能来实现，因此可选用移位寄存器74HC194来完成，因为它既可以实现左移又可以实现右移的功能。

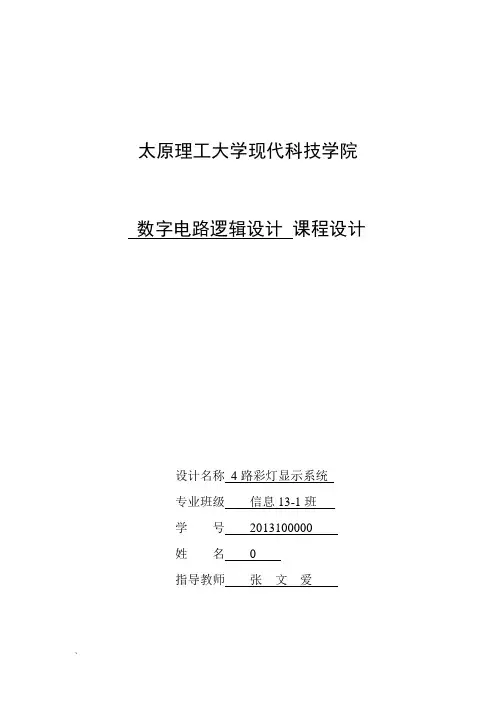

太原理工大学现代科技学院数字电路逻辑设计课程设计设计名称4路彩灯显示系统专业班级信息13-1班学号2013100000姓名0指导教师张文爱太原理工大学现代科技学院课程设计任务书注：课程设计完成后，学生提交的归档文件应按，封面—任务书—说明书—图纸的顺序进行装订上交（大张图纸不必装订）专业班级信息13-1班学号2013100 姓名0 成绩设计名称：四路彩灯显示系统一、设计目的（1）熟悉常用中规模计数器的逻辑功能。

（2）掌握计数、译码电路的工作原理及应用。

（3）熟悉移位寄存器的工作原理、典型应用和调试方法。

二、设计任务与要求设计一个四路彩灯控制器，要求：（1）开机后可自动从初始状态按规定程序进行循环演示。

（2）彩灯花型由三个节拍组成。

（3）第一节拍：逐次渐亮，灯亮时间1秒，共用4秒钟。

（4）第一节拍：四路彩灯按逆序渐灭，也需4秒钟。

（5）第三节拍：四路彩灯同时亮0.5秒，然后同时变暗0.5秒，要进行四次，所需时间也为4秒，三个节拍完成一个循环。

（6）彩灯用发光二极管(LED)模拟。

三、设计原理(1)实验灯光变换效果如下图：0~1s1~2s 2~3s 3~4s6~7s 5~6s 4~5s 8~8.5s 8.5~9s 9~9.5s 9.5~10s11.5~12s 11~11.5s 10.5~11s 10~10.5s ……………………………………装………………………………………订…………………………………………线………………………………………4路彩灯显示系统框图（2）因为系统要经历3个节拍，然后一直循环，灯光还要有相应的变化，所以需要一个实现节拍计数器，12个变化一循环所以可以采用74LS161来实现，实现计数之后，相应的灯光也要发生变化，逐渐变亮和逐渐变暗可以通过一个移位寄存器来实现，假设灯亮为1，则需要经历0000->1000->1100->1110->1111->1110-> 1100->1000->0000这个过程，可以使用74LS194的左移入0功能和右移入1功能来实现。

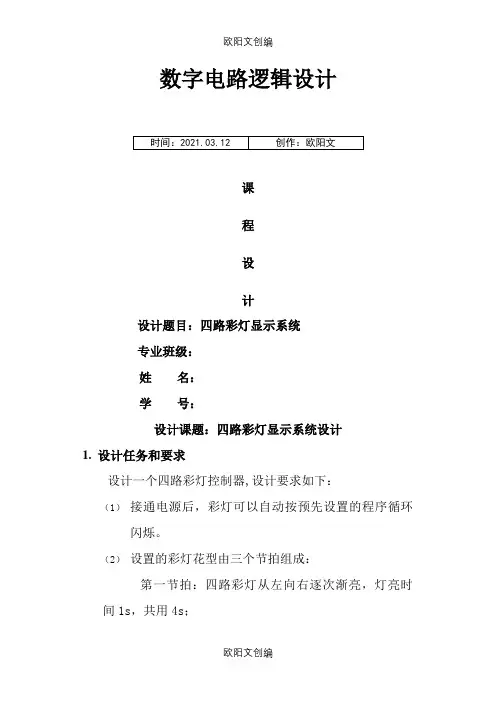

数字电路逻辑设计课程设计设计题目：四路彩灯显示系统专业班级：姓名：学号：设计课题：四路彩灯显示系统设计1.设计任务和要求设计一个四路彩灯控制器,设计要求如下：（1）接通电源后，彩灯可以自动按预先设置的程序循环闪烁。

（2）设置的彩灯花型由三个节拍组成：第一节拍：四路彩灯从左向右逐次渐亮，灯亮时间1s，共用4s；第二节拍：四路彩灯从右向左逐次渐灭，也需4s；第三节拍：四路彩灯同时亮0.5s,然后同时变暗,进行4次,所需时间也为4s。

（3）三个节拍完成一个循环，一共需要12s。

一次循环之后重复进行闪烁。

2. 设计分析四路彩灯既有四路输出，设依次为d Q、c Q、b Q、a Q，若“1”表示灯亮，“0”表示灯灭，由课题要求可知四路彩灯显示系统要求如下表1所示的输出显示。

表1四路彩灯输出显示由上表可知，需要一个分频器起节拍产生和控制作用，每4s一个节拍，3个节拍共12s后反复循环。

一个节拍结束后应产生一个信号到节拍程序执行器，完成彩灯渐亮、渐灭、同时亮、同时灭等功能。

分频及节拍控制可以用一个模12计数器来完成；彩灯渐亮、渐灭可以用器件的左移、右移功能来实现，因此可选用移位寄存器74194来完成。

同时亮0.5s、同时灭0.5s可考虑把1Hz的秒脉冲信号直接加到输出显示端来完成。

综上所述，要完成四路彩灯显示功能需要有分频器、节拍控制器、节拍程序执行器及脉冲源等电路。

记第一，二，三节拍分别为Y Y Y有效时间应为4秒，0Y012结束Y马上开始，1Y后2Y马上开始，如此循环不断。

为此可考1虑采用移位寄存器构成的移位型控制器。

由于有三个状态，因此需要用三个触发器对现时状态进行记忆，为使各状态的有效时间间隔为4秒，则驱动该移位控制器动作时钟周期应为4秒。

应在开机瞬间，使移位型控制器的状态被确定下来，即Y Y Y节拍应为100，可控制输入信号使触发器置位、012复位来实现。

为实现Y功能要求器件具有右移功能，为实现1Y功能要求器件有左移功能；而且左、右移输入可为“0”也可为“1”；为实现2Y功能，要求器件同时具有并行置数功能。

数字电路逻辑设计课程设计设计题目：四路彩灯显示系统专业班级：姓名：学号：设计课题：四路彩灯显示系统设计1. 设计任务和要求设计一个四路彩灯控制器,设计要求如下：（1） 接通电源后，彩灯可以自动按预先设置的程序循环闪烁。

（2） 设置的彩灯花型由三个节拍组成：第一节拍：四路彩灯从左向右逐次渐亮，灯亮时间1s ，共用4s ； 第二节拍：四路彩灯从右向左逐次渐灭，也需4s ；第三节拍：四路彩灯同时亮0.5s,然后同时变暗,进行4次,所需时间也为4s 。

（3）三个节拍完成一个循环，一共需要12s 。

一次循环之后重复进行闪烁。

2. 设计分析四路彩灯既有四路输出，设依次为dQ 、cQ 、bQ 、aQ ，若“1”表示灯亮，“0”表示灯灭，由课题要求可知四路彩灯显示系统要求如下表1所示的输出显示。

表1 四路彩灯输出显示由上表可知，需要一个分频器起节拍产生和控制作用，每4s 一个节拍，3个节拍共12s 后反复循环。

一个节拍结束后应产生一个信号到节拍程序执行器，完成彩灯渐亮、渐灭、同时亮、同时灭等功能。

分频及节拍控制可以用一个模12计数器来完成；彩灯渐亮、渐灭可以用器件的左移、右移功能来实现，因此可选用移位寄存器74194来完成。

同时亮0.5s 、同时灭0.5s 可考虑把1Hz 的秒脉冲信号直接加到输出显示端来完成。

综上所述，要完成四路彩灯显示功能需要有分频器、节拍控制器、节拍程序执行器及脉冲源等电路。

记第一，二，三节拍分别为012Y Y Y 有效时间应为4秒，0Y 结束1Y 马上开始，1Y 后2Y 马上开始，如此循环不断。

为此可考虑采用移位寄存器构成的移位型控制器。

由于有三个状态，因此需要用三个触发器对现时状态进行记忆，为使各状态的有效时间间隔为4秒，则驱动该移位控制器动作时钟周期应为4秒。

应在开机瞬间，使移位型控制器的状态被确定下来，即012Y Y Y 节拍应为100，可控制输入信号使触发器置位、复位来实现。

为实现0Y 功能要求器件具有右移功能，为实现1Y 功能要求器件有左移功能；而且左、右移输入可为“0”也可为“1”；为实现2Y 功能，要求器件同时具有并行置数功能。

四路循环彩灯控制器摘要通过对数字电子技术课程所学的基础理论知识的认识、了解与掌握。

本设计将采用几个基本的数字集成的74系列（74LS93,74LS153,555）芯片来完成所需要的数字逻辑显示功能。

设计过程中，先进行单元电路的设计，再进行总体方案的设计，通过几个方案的对比，得出最佳方案来设计总电路图。

用中规模集成电路实现的彩灯控制电路主要用计数器，触发器，数据选择器和移位寄存器等集成。

本次设计的循环彩灯控制器就是用计数器和译码器来实现，其特点用双色发光二极管，能发红色和绿色两色光。

一、设计任务与要求1、任务用数字集成器设计一款多路循环彩灯控制器，其中彩灯用发光二极管模拟2、基本要求彩灯控制器，能控制8路彩灯完成4种花样的循环变换：（1）彩灯一亮一灭，从左向右移动；（2）彩灯两亮两灭，从左向右移动；（3）彩灯4亮4灭，从左向右移动；（4）各路彩灯从左向右逐路全部点亮后，又从右向左逐路熄灭二、所有使用的元件1.设计所需的元件：74LS93N（四位二进制加法计数器）----------------- 1个；74HC164N（单向移位寄存器） --------------------------1个；74HC153（双4选1数据选择器）------------------1个；74LS74（双D触发器）--------------------------1个；双色发光二极管--------------------------------------- 8个；NPN型三极管（9013）---------------------------------8个555定时器-----------------------------------2个；电容：0.01μf（涤纶电容）----------------------------------2个；0.1μf（电解电容）---------------------------------2个；电阻：1kΩ---------------------------------- 8个；510Ω-------------------------------8个；30kΩ---------------------------------2个；2MΩ-------------------------------1个；1MΩ---------------------------------1个；（粗调）电位器：2M---------------------------------1个1M---------------------------------1个万能板一个；万用表一个；导线若干；三、方案设计与单元设计近年来，由于中，大规模集成电路的迅速发展，使得数字逻辑电路的设计发生了根本性的变化。

一﹑设计总体思路和设计原理（1）设计总体思路据任务书要求，彩灯显示要分为三个节拍在第一节拍时，从左边第一个彩灯到第四个彩灯依次亮起，即四路输出Q1至Q4依次为1。

在第二个节拍里，彩灯从右至左依次熄灭，即四路输出Q4至Q1依次为0。

第三个节拍时四彩灯同亮同暗两次，即彩灯同时输出“1”﹑“0”两次。

根据其亮灭持续时间为1秒的要求，可以确定需要一个脉冲发生器，并要求其周期为1s，即频率为1Hz。

（2）设计原理题目要求三个节拍，设计为一个分频器和一个计数器单元。

则按照要求设计为计数器计三次数一循环。

即计数器计三次数，每次为四秒，然后计数器清零循环。

于是设计为一个分频器，使用74LS161对秒脉冲进行四分频，然后输入到计数器中。

而计数器同样使用74LS161，其初始值为0。

那么从分频器中来到第三个脉冲时对计数器清零。

即计数器的循环计的数为0000B、0001B、0010B。

使用到的器件为：两片74LS161和一个反相器。

其次，对于位移器按照题目要求：在第一节拍时，使第一路彩灯先点亮，接着第二，第三，第四路彩灯点亮。

第二节拍时，使第四路彩灯先灭，然后使第三，第二，第一路彩灯灭。

第三节拍时，闪亮两次。

首先向右移，并且一直向右移1。

然后是向左移，同理一直向左移1。

最后要求值四次数，值数D0~D3分为1111、0000、1111、0000。

值数的间隔为一秒。

根据要求，采用74LS194作为位移器。

第一节拍时，右移：S0和S1分别接入1和0。

第二节拍时，左移：S0和S1分别接入0和1。

第三节拍时，值数S0和S1分别接入1和1。

而在计数器上对应输出的数分别为00、01、10。

根据提供器件和要求，则用一些门电路组成一个计数器输出数的加1的加法器。

使用到器件为：一片74LS194、一个与门、一个或门和一反向器。

最后是彩灯部分根据题目要求和位移器74LS194的输出特征，将用四个彩灯共阴极的连接方式。

阳极分别连接74LS194的输出端Q0、Q1、Q2、Q3。

1、设计任务和要求1.1设计任务设计并制作一套彩灯控制系统1.2设计要求：1、四路彩灯从左向右逐次渐亮，时间间隔为1秒。

2、四路彩灯从左向右逐次渐灭，时间间隔为1秒。

3、四路彩灯同时亮，时间为0.5秒，然后同时变暗，时间为0.5秒，反复4次。

4、（选做）多种图形方案选择显示。

5、按照以上技术要求设计电路，撰写设计报告，绘制电路图。

6、电源：220V/50HZ的工频交流电供电。

发挥部分：对设计的电路用Multisim或OrCAD/PspiceAD9.2进行仿真。

自行设计：用万用板焊接元器件，制作电路，完成调试，测试。

2.系统设计2.1 系统要求1、设计思路清晰，给出整体设计框图；2、设计各单元电路，给出具体设计思路、电路器件；3、总电路设计；4、计算机仿真；5、安装调试电路；6、写出设计报告；2.2 方案设计总体方案的设计分析以上设计任务，该控制系统完成如图3-4所示的控制流程，系统结构框图如图3-5所示。

其中脉冲源采用秒脉冲发生器，用以提供频率为1Hz的时钟信号；分频器将1Hz的时钟信号四分频，用以产生0.25Hz（即4S）的时钟信号；节拍控制器产生三个节拍循环的控制信号；节拍程序执行器完成在每个节拍下的系统动作，即数据的左移、右移和送数功能，可以使用双向通用移位寄存器74LS194完成；显示电路完成系统循环演示的指示，可以用发光二极管模拟。

系统控制流程图及控制系统结构框图如下图所示：图1：四路彩灯控制流程图图2：四路彩灯控制系统结构框图方案一直流稳压电路设计：电源变压器，单桥式整流电路，电容滤波电路，稳压电路。

时序脉冲电路设计：555定时器组成多谐振荡器。

彩灯控制电路：分频器采用74HC163起节拍产生和控制作用。

优点：使用元件少，电路设计简单。

缺点：价格相对较高，连线线多。

彩灯演示。

方案二直流稳压电路设计：电源变压器，单桥式整流电路，电容滤波电路，稳压电路。

时序脉冲电路设计：555定时器组成多谐振荡器。

设计课题：四路彩灯显示系统设计一、 设计目的1、熟悉常用中规模计数器的逻辑功能。

2、掌握技术、译码电路的工作原理及应用。

3、熟悉移位寄存器的工作原理、典型应用和调试方法。

二、 设计任务与要求设计一个四路彩灯控制器,设计要求如下：（1）接通电源后，彩灯可以自动按预先设置的程序循环闪烁。

（2）设置的彩灯花型由三个节拍组成：第一节拍：四路彩灯从左向右逐次渐亮，灯亮时间1s ，共用4s ；第二节拍：四路彩灯从右向左逐次渐灭，也需4s ；第三节拍：四路彩灯同时亮0.5s,然后同时变暗,进行4次,所需时间也为4s 。

（3）三个节拍完成一个循环，一共需要12s 。

一次循环之后重复进行闪烁。

三、设计原理图(a)四路彩灯控制流程图四路彩灯即有四路发光二极管输出，设依次为、、、，若用高电平“1”d Q c Q b Q a Q 表示灯亮，低电平“0”表示灯灭，由课程设计要求可知四路彩灯显示系统有如下表所示的输出显示。

分频及节拍控制可以用同步十六进制计数器74LS161实现模12分频及节拍控制；彩灯渐亮、渐灭可以用器件的左移、右移功能来实现，因此可选用移位寄存器74LS194来完成。

同时亮0.5s 、同时灭0.5s 可考虑把1Hz 的秒脉冲信号直接加到输出显示端来完成。

综上所述，要完成四路彩灯显示功能需要有分频器、节拍控制器、节拍程序执行器及脉冲源等电路。

四、设计实现1、分频及节拍控制的实现分频及节拍控制可以用同步十六进制计数器74LS161实现模12分频及节拍控制。

12进制循环控制电路示意图2、彩灯花样输出电路记第一，二，三节拍分别为有效时间应为4秒，结束马上开始，后012Y YY0Y 1Y 1Y 马上开始，如此循环不断。

为此可考虑采用移位寄存器构成的移位型控制器。

由于有2Y=10 左移串行数据输入端 SL 经脉冲信号经四分频电路和 通过两或门组成的节拍电路，使四路彩灯从左到右依次灭共4秒，=001=11 并行数据输入端012Y YY 01S S A 、B 、C 、D 经脉冲信号经四分频电路和 通过两或门组成的节拍电路，使四路彩灯同时为“ 1”0.5秒、同时为“0”0.5秒，重复4遍共4秒，完成一个循环共需12秒，12个CP 脉冲。
